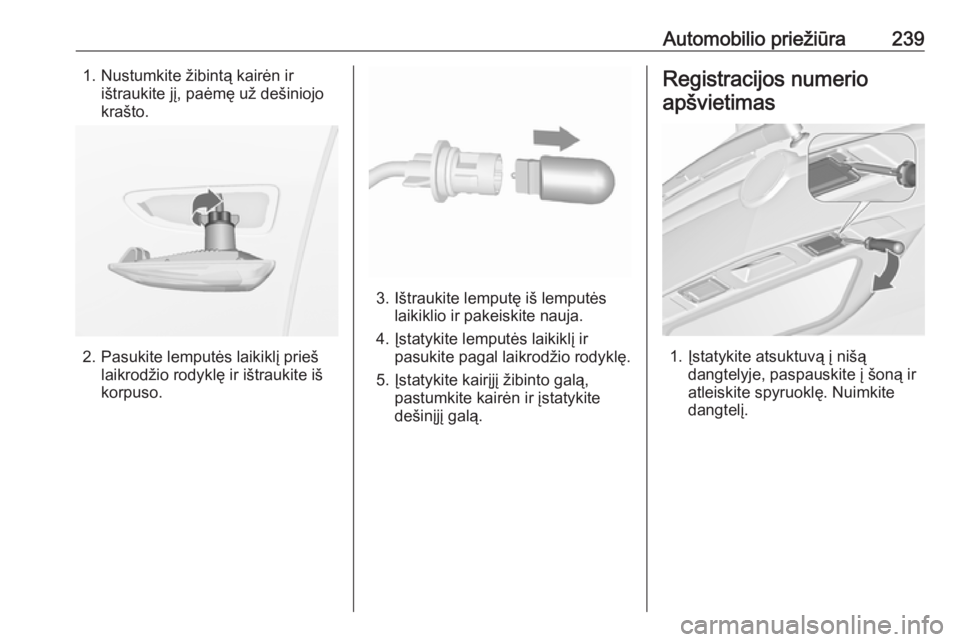

Automobilio priežiūra2391. Nustumkite žibintą kairėn irištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę. Nuimkite
dangtelį.

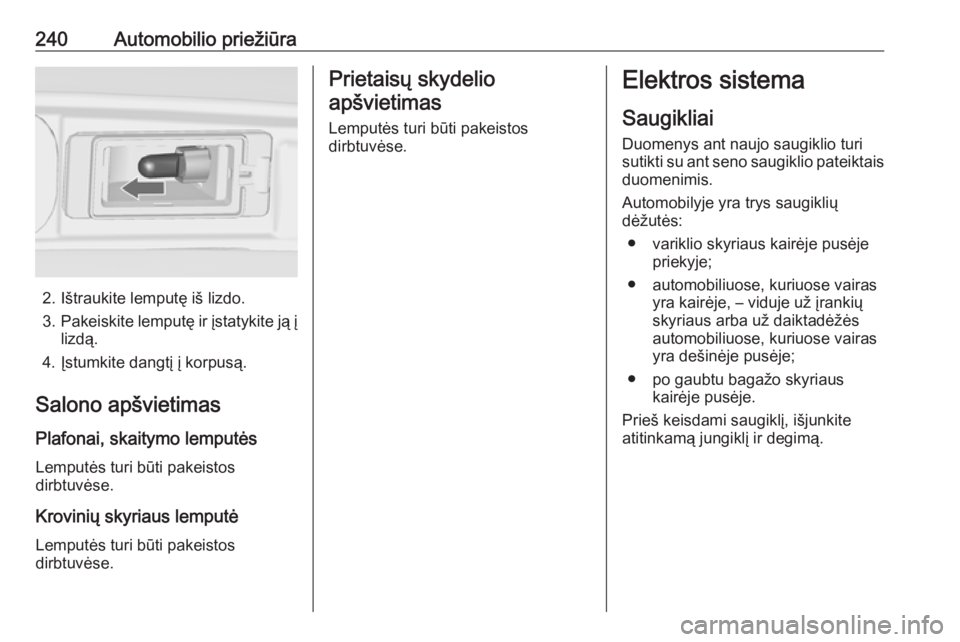

240Automobilio priežiūra
2. Ištraukite lemputę iš lizdo.
3. Pakeiskite lemputę ir įstatykite ją į
lizdą.
4. Įstumkite dangtį į korpusą.
Salono apšvietimas
Plafonai, skaitymo lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobiliuose, kuriuose vairas yra kairėje, – viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje pusėje;
● po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.

Automobilio priežiūra241
Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

242Automobilio priežiūraSaugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Degalų įpurškimas / uždegimo
sistema4Degalų įpurškimas / uždegimo
sistema5–6Šoninių veidrodėlių šildymas /
apsaugos nuo vagystės signali‐
zacijos sistema7Ventiliatoriaus valdymas /
variklio valdymo modulis / trans‐
misijos valdymo modulis8„Lambda“ jutiklis / variklio auši‐
nimas9Galinio lango jutiklis10Akumuliatoriaus jutiklis11Bagažinės dangčio atleidimas12Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas13ABS

Automobilio priežiūra243Nr.Grandinė14Galinio lango valytuvas15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis maitinimo centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23–24Dešinysis priekinis žibintas
(šviesos diodų)25Kairysis priekinis žibintas
(šviesos diodų)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Išjungimo-užvedimo sistema29Elektrinis stovėjimo stabdysNr.Grandinė30ABS31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Šoninis veidrodėlis / lietaus
jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo plautuvas /
galinio lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvasNr.Grandinė44Priekinio stiklo valytuvas45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas /
prisitaikantys priekiniai žibintai51Oro sklendė52Pagalbinis šildytuvas / dyzelinis
variklis53Pavarų dėžės valdymo modulis /
variklio valdymo modulis54Vakuuminis siurblys / prietaisų
skydelio blokas / šildymas ir
ventiliacija / oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.

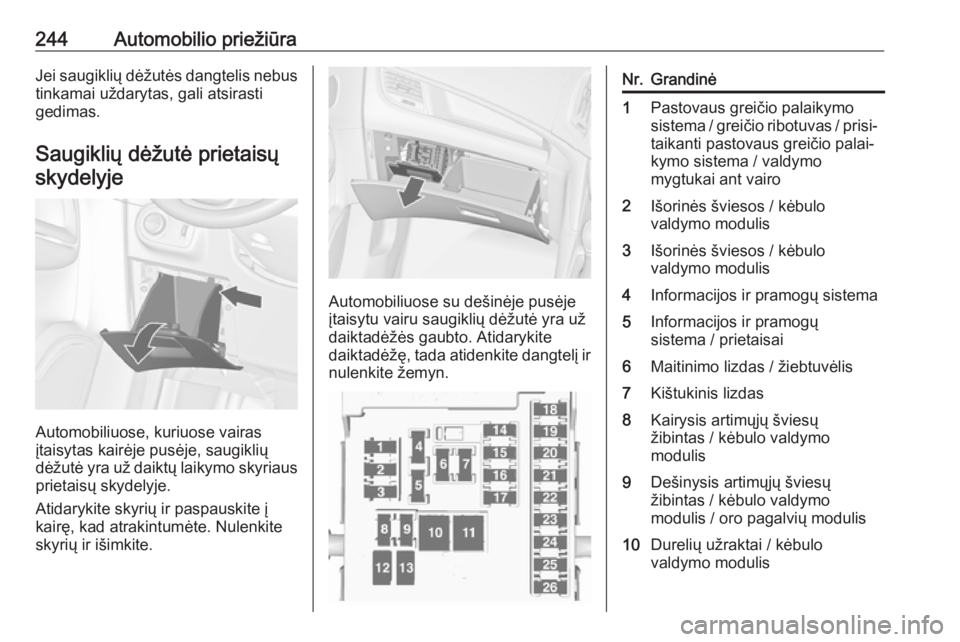

244Automobilio priežiūraJei saugiklių dėžutės dangtelis nebustinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Pastovaus greičio palaikymo
sistema / greičio ribotuvas / prisi‐
taikanti pastovaus greičio palai‐
kymo sistema / valdymo
mygtukai ant vairo2Išorinės šviesos / kėbulo
valdymo modulis3Išorinės šviesos / kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų
sistema / prietaisai6Maitinimo lizdas / žiebtuvėlis7Kištukinis lizdas8Kairysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis9Dešinysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis / oro pagalvių modulis10Durelių užraktai / kėbulo
valdymo modulis

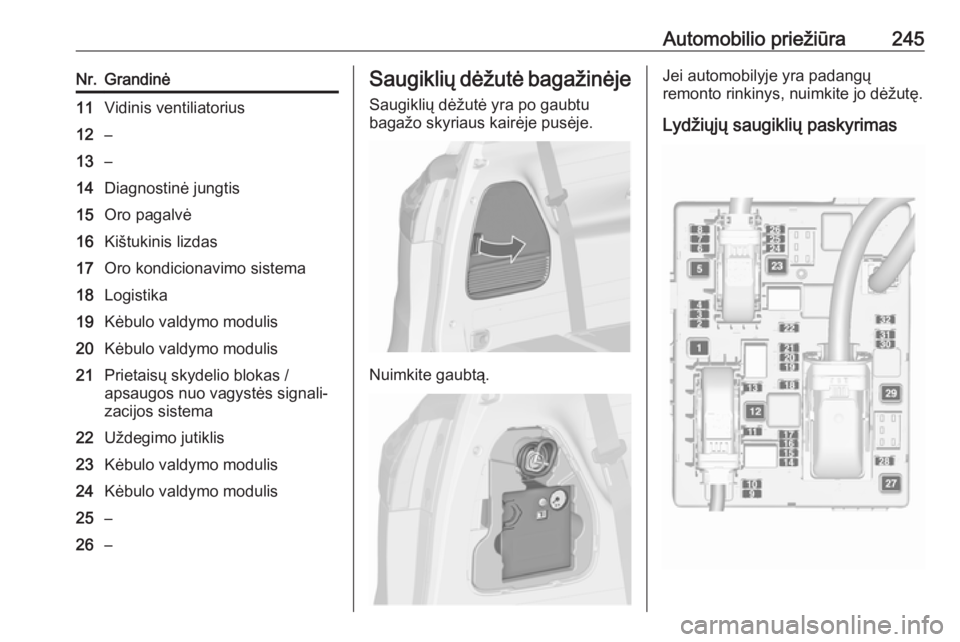

Automobilio priežiūra245Nr.Grandinė11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Kištukinis lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis21Prietaisų skydelio blokas /
apsaugos nuo vagystės signali‐
zacijos sistema22Uždegimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26–Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Jei automobilyje yra padangų
remonto rinkinys, nuimkite jo dėžutę.
Lydžiųjų saugiklių paskyrimas

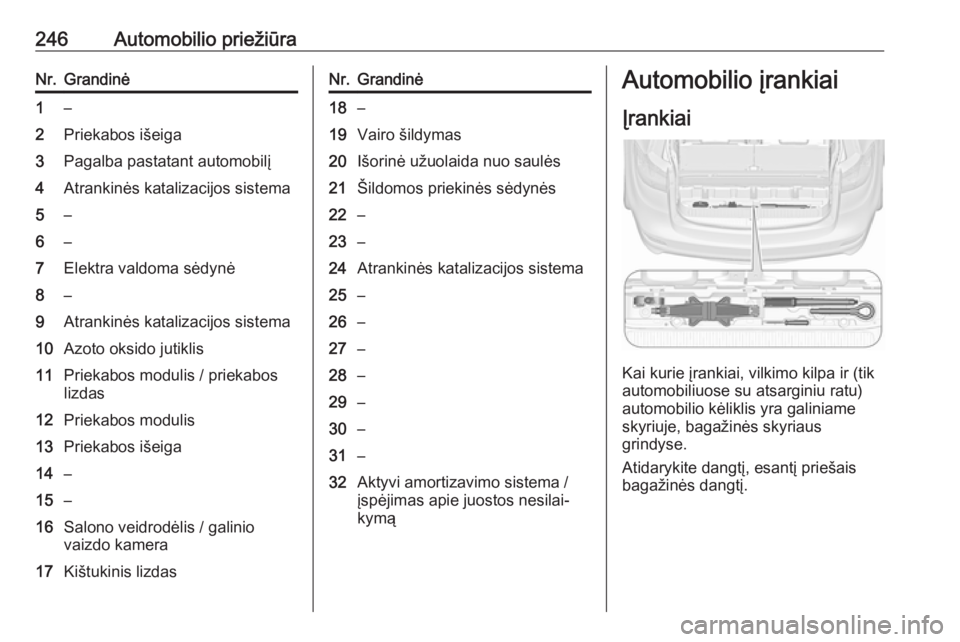

246Automobilio priežiūraNr.Grandinė1–2Priekabos išeiga3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8–9Atrankinės katalizacijos sistema10Azoto oksido jutiklis11Priekabos modulis / priekabos
lizdas12Priekabos modulis13Priekabos išeiga14–15–16Salono veidrodėlis / galinio
vaizdo kamera17Kištukinis lizdasNr.Grandinė18–19Vairo šildymas20Išorinė užuolaida nuo saulės21Šildomos priekinės sėdynės22–23–24Atrankinės katalizacijos sistema25–26–27–28–29–30–31–32Aktyvi amortizavimo sistema /
įspėjimas apie juostos nesilai‐
kymąAutomobilio įrankiai
Įrankiai
Kai kurie įrankiai, vilkimo kilpa ir (tik
automobiliuose su atsarginiu ratu)
automobilio kėliklis yra galiniame
skyriuje, bagažinės skyriaus
grindyse.
Atidarykite dangtį, esantį priešais
bagažinės dangtį.

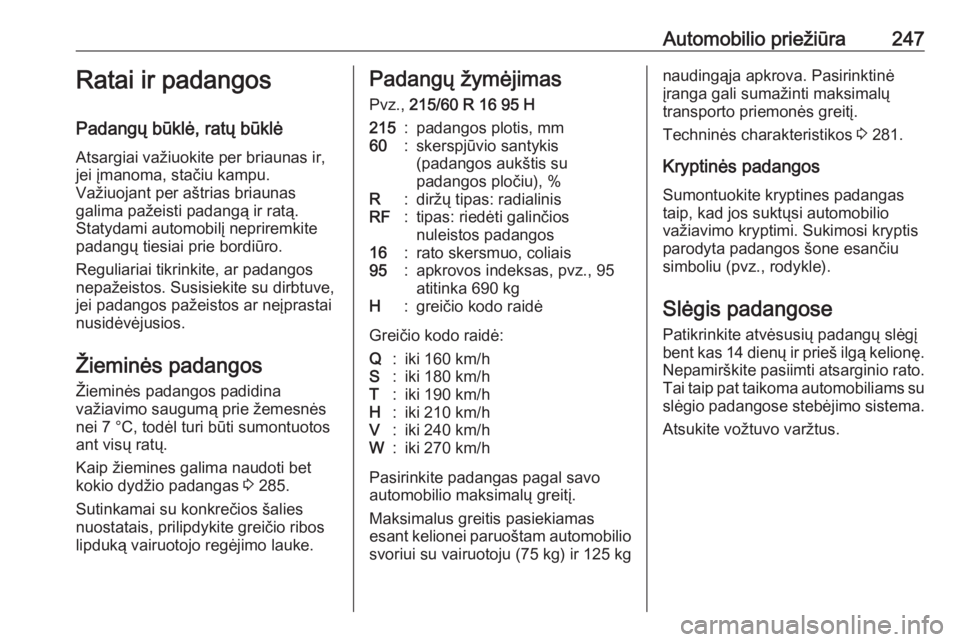

Automobilio priežiūra247Ratai ir padangos
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 285.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.Padangų žymėjimas
Pvz., 215/60 R 16 95 H215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgH:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 281.
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su
slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.

248Automobilio priežiūra
Padangų slėgis 3 285.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 279.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 285.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
9 Perspėjimas
Konkrečiose padangose
rekomenduojamas slėgis
padangose, nurodytas slėgio
padangose lentelėje, gali viršyti
ant padangų nurodytą maksimalų
slėgį padangose. Niekada
neviršykite ant padangos nurodyto maksimalaus slėgio padangoje.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą. Nustatę slėgį
padangose, įjunkite uždegimą ir
vairuotojo informacijos centro skiltyje
Padangų apkrova pasirinkite
reikiamą nuostatą 3 121.
