Úložné prostory69Úložné prostoryÚložné schránky..........................69
Odkládací schránka v palubní desce ........................................ 69
Držáky nápojů ........................... 70
Přední odkládací schránka ........71
Schránka v panelu dveří ............71
Stropní konzola ......................... 71
Úložný prostor pod sedadlem ....72
Odkládací schránka v loketní opěrce ...................................... 72
Schránka ve středové konzole ..73
Zadní nosný systém ..................73
Zavazadlový prostor ....................82
Zadní úložný prostor ..................84
Kryt nákladového prostoru ........84
Kryt zadního úložného prostoru pod podlahou ........................... 87
Kolejničky a háčky pro náklad ...91
Poutací oka ............................... 91
Systém regulování nákladu .......91
Bezpečnostní síť .......................93
Výklopný podnos .......................95
Výstražný trojúhelník .................95
Lékárnička ................................. 95Systém střešních nosičů ..............96
Střešní nosič .............................. 96
Informace o nakládání .................97Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce

70Úložné prostoryOdkládací schránka v palubní desce
se otevírá zatažením za madlo.
V odkládací schránce v palubní
desce je umístěn adaptér pro pojistné matice kol.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.
Držáky nápojů Přední držák nápojů
Držáky nápojů jsou umístěny ve
středové konzole mezi předními
sedadly.
Posuvný držák nápojů v loketní
opěrce FlexConsole

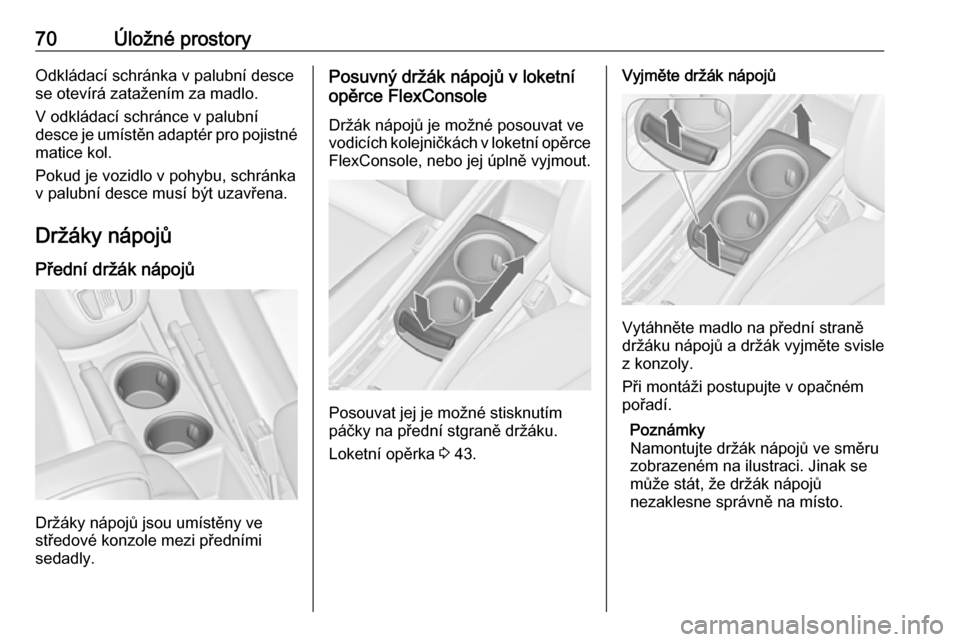

Držák nápojů je možné posouvat ve
vodicích kolejničkách v loketní opěrce
FlexConsole, nebo jej úplně vyjmout.
Posouvat jej je možné stisknutím
páčky na přední stgraně držáku.
Loketní opěrka 3 43.
Vyjměte držák nápojů
Vytáhněte madlo na přední straně
držáku nápojů a držák vyjměte svisle
z konzoly.
Při montáži postupujte v opačném
pořadí.
Poznámky
Namontujte držák nápojů ve směru
zobrazeném na ilustraci. Jinak se
může stát, že držák nápojů
nezaklesne správně na místo.

Úložné prostory71Zadní držák nápojů
Další držáky nápojů jsou umístěny
mezi sedadly ve třetí řadě.
Držák lahví
Kapsy v předních a zadních dveřích
jsou určeny pro uložení lahví.
Přední odkládací schránka
V blízkosti volantu se nachází
odkládací schránka.
Schránka v panelu dveří Na čalounění předních dveří jsou
malé kapsy např. na mobilní telefony.
Stropní konzola
Úložná schránka se otevírá
stisknutím tlačítka.
Do schránky je možné naložit max.
0,2 kg.

72Úložné prostoryÚložný prostor podsedadlem

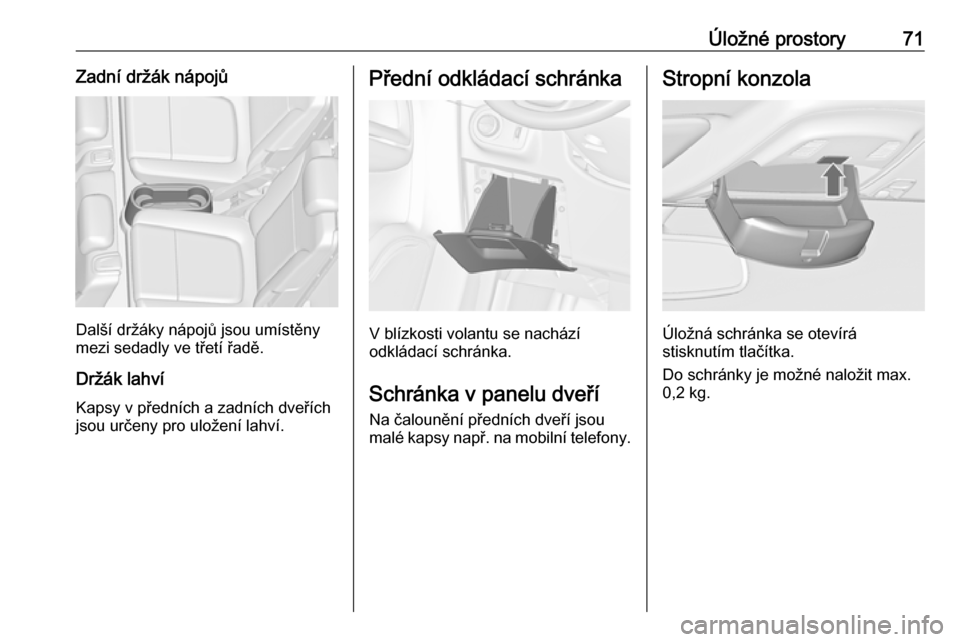

Úložná schránka
Pod sedadlem spolujezdce je úložná
schránka. Schránku otevřete nebo zavřete posouváním rolety.
Maximální zatížení: 1,5 kg.
Zásuvka pod sedadlem
Stiskněte tlačítko ve vybrání
a zásuvku vytáhněte. Maximální
zatížení: 3 kg. Pro zavření ho zatlačte
dovnitř a zajistěte.
Odkládací schránka
v loketní opěrce
Úložná schránka v loketní opěrce FlexConsole
Úložná schránka v loketní opěrce se
otevírá stisknutím tlačítka.
Za loketní opěrkou je další úložná
schránka. Otevírá se posunutím
víčka.

Úložné prostory73Schránka ve středové
konzole
Středová konzola

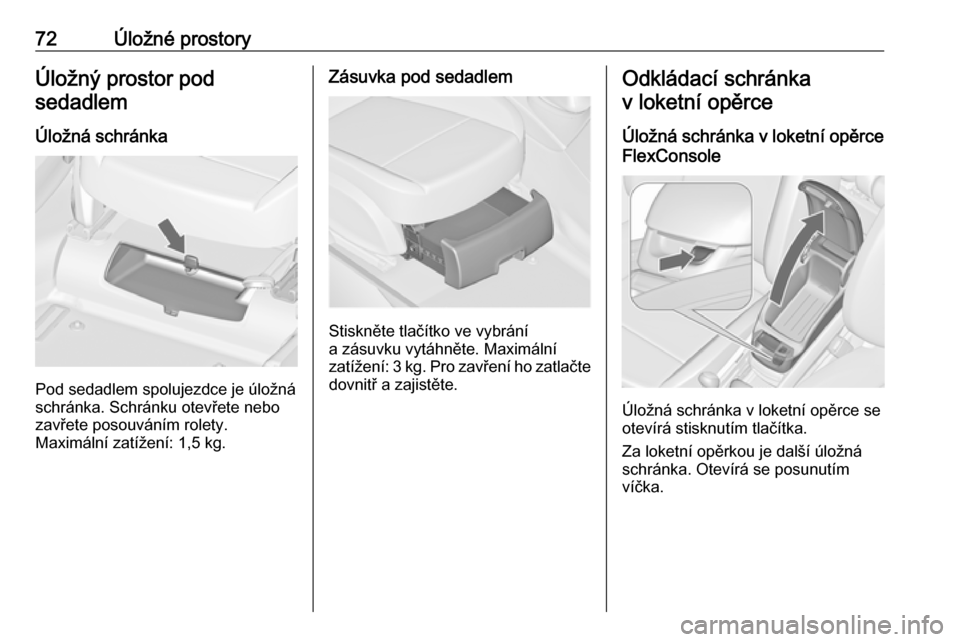

Odkládací schránku lze použít pro
ukládání malých předmětů.
Otevírá se posunutím krytu dozadu.
Zadní konzole
Na zadní straně opěrky FlexConsole
je úložná přihrádka. Otvírá se
vytažením.
Výstraha
Nepoužívejte na popel ani jiný
žhavý materiál.
Zadní nosný systém

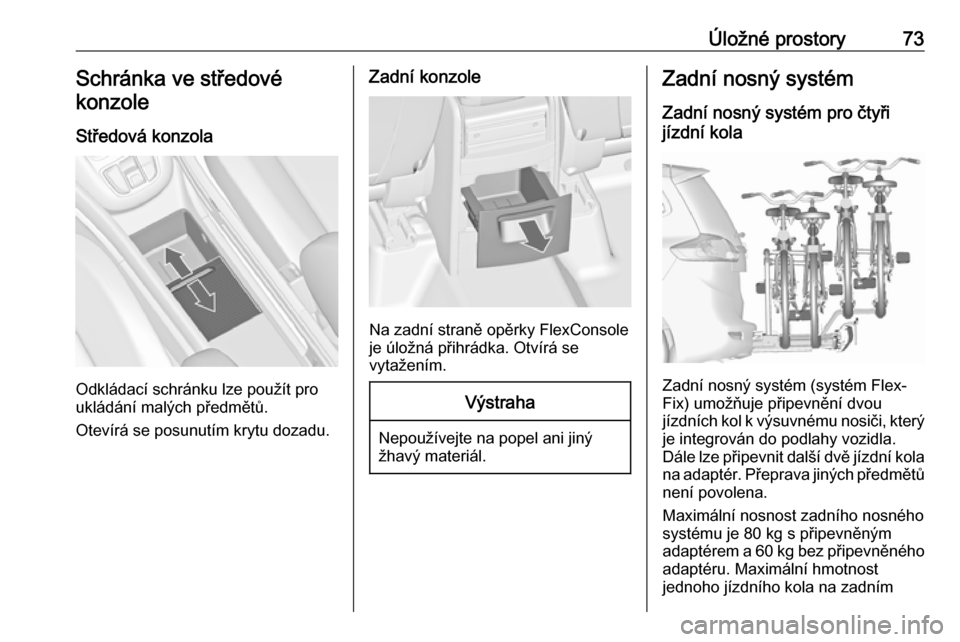

Zadní nosný systém pro čtyři
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění dvou
jízdních kol k výsuvnému nosiči, který je integrován do podlahy vozidla.
Dále lze připevnit další dvě jízdní kola
na adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného
systému je 80 kg s připevněným
adaptérem a 60 kg bez připevněného
adaptéru. Maximální hmotnost
jednoho jízdního kola na zadním

74Úložné prostorynosném systému je 30 kg. Díky tomulze k zadním nosnému systému
připevnit také jízdní kola s elektrickým
pohonem. Maximální hmotnost
jednoho jízdního kola na adaptéru je
20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte zadní
nosný systém zasunout zpět do
podlahy vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží sevůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.
Poznámky
Pokud jsou namontována koncová světla zadního nosného systému,
deaktivují se koncová světla vozidla.
Vysouvání

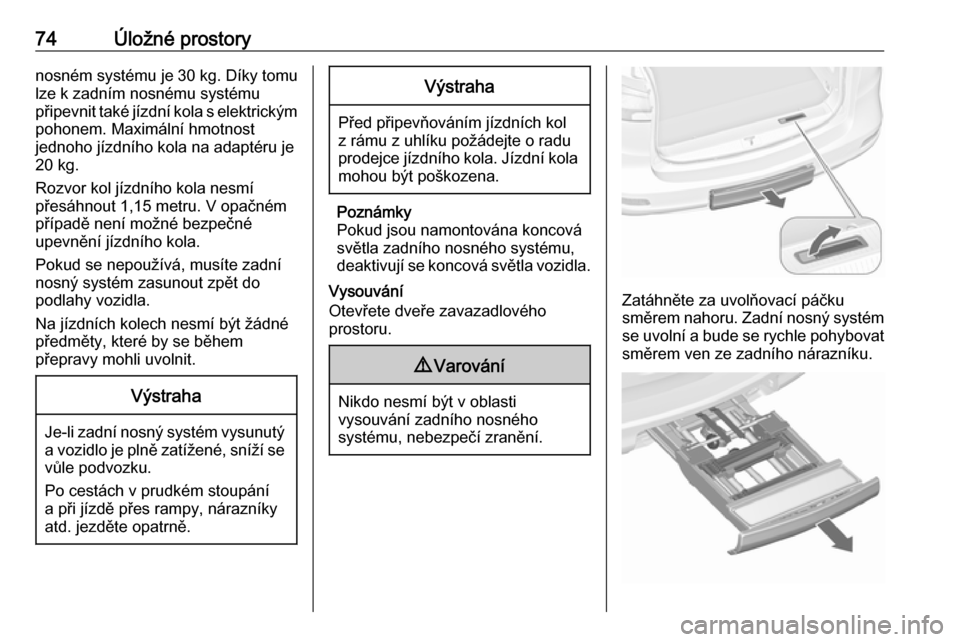

Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.

Úložné prostory75Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bezopětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.

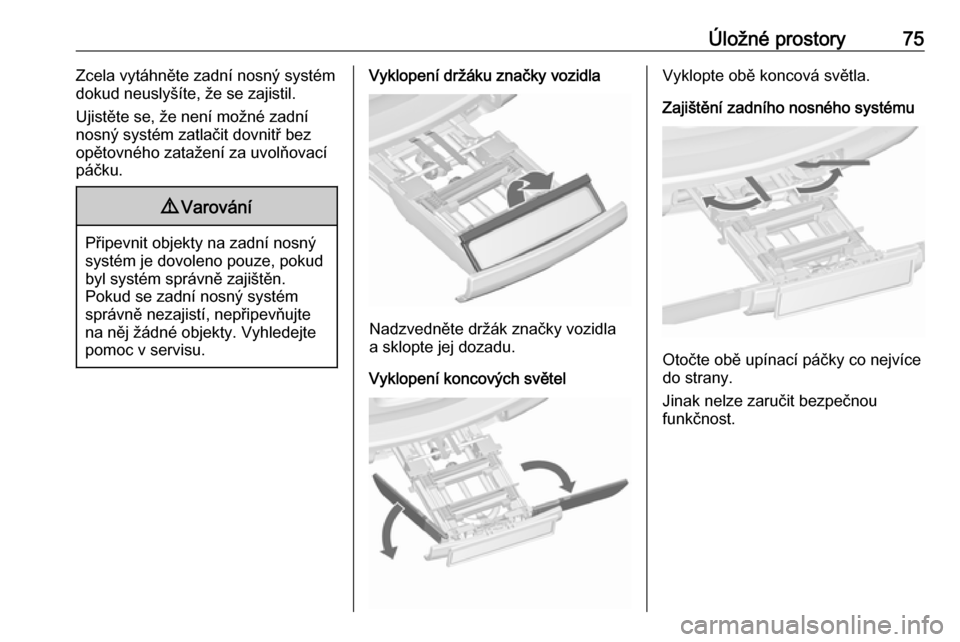

Vyklopení koncových světel
Vyklopte obě koncová světla.
Zajištění zadního nosného systému
Otočte obě upínací páčky co nejvíce
do strany.
Jinak nelze zaručit bezpečnou
funkčnost.

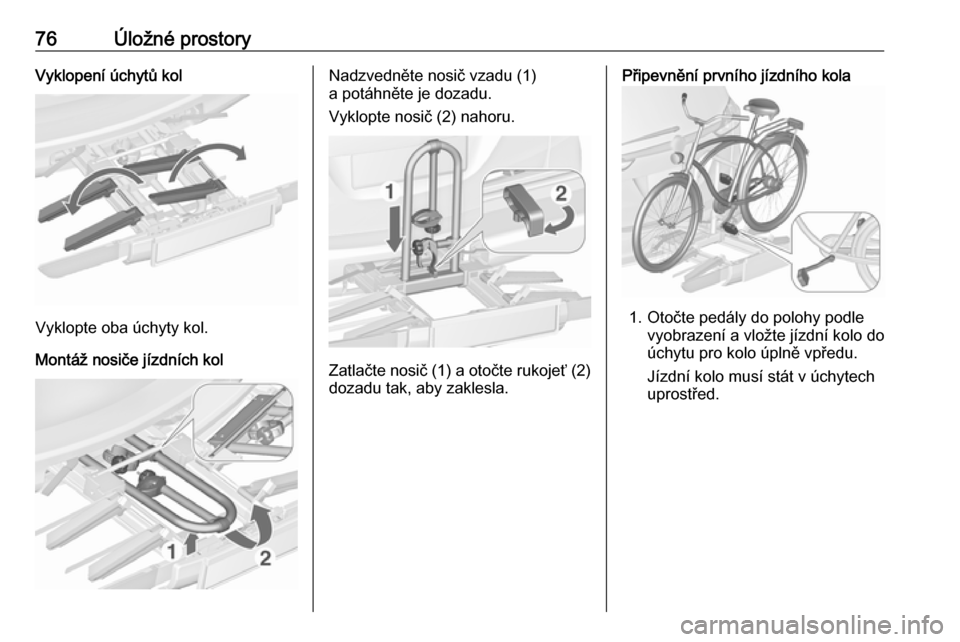

76Úložné prostoryVyklopení úchytů kol
Vyklopte oba úchyty kol.
Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu (1)
a potáhněte je dozadu.
Vyklopte nosič (2) nahoru.
Zatlačte nosič (1) a otočte rukojeť (2) dozadu tak, aby zaklesla.
Připevnění prvního jízdního kola
1. Otočte pedály do polohy podle vyobrazení a vložte jízdní kolo do
úchytu pro kolo úplně vpředu.
Jízdní kolo musí stát v úchytech
uprostřed.

Úložné prostory77

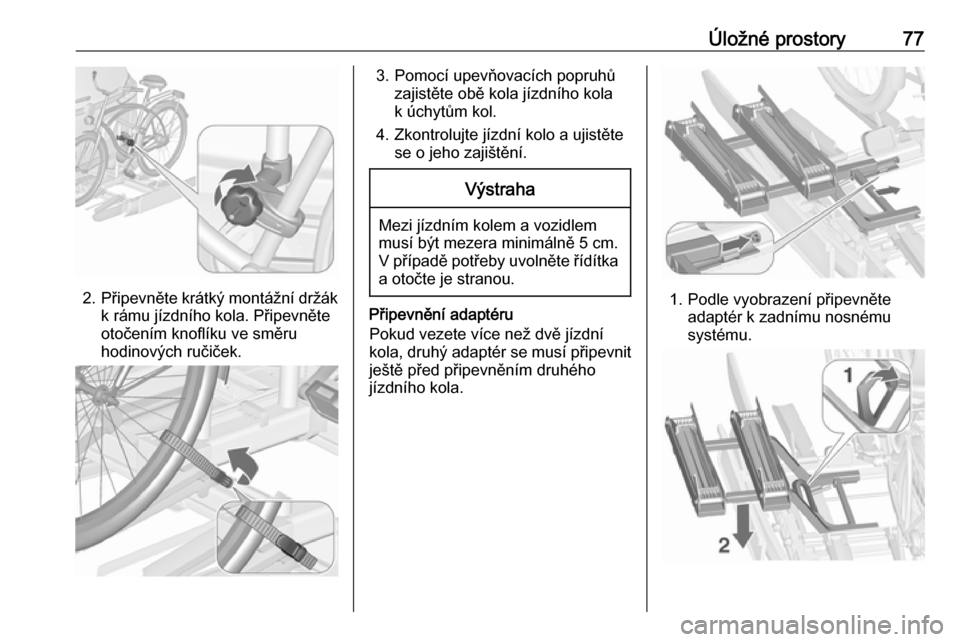

2.Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
3. Pomocí upevňovacích popruhů zajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění adaptéru
Pokud vezete více než dvě jízdní
kola, druhý adaptér se musí připevnit
ještě před připevněním druhého
jízdního kola.1. Podle vyobrazení připevněte adaptér k zadnímu nosnému
systému.

78Úložné prostory2. Otočte páku (1) dopředua podržte ji. Potom spusťte
adaptér (2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Při sklápění zadního nosnéhosystému dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo, pokud je to nutné.
2. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.
3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.

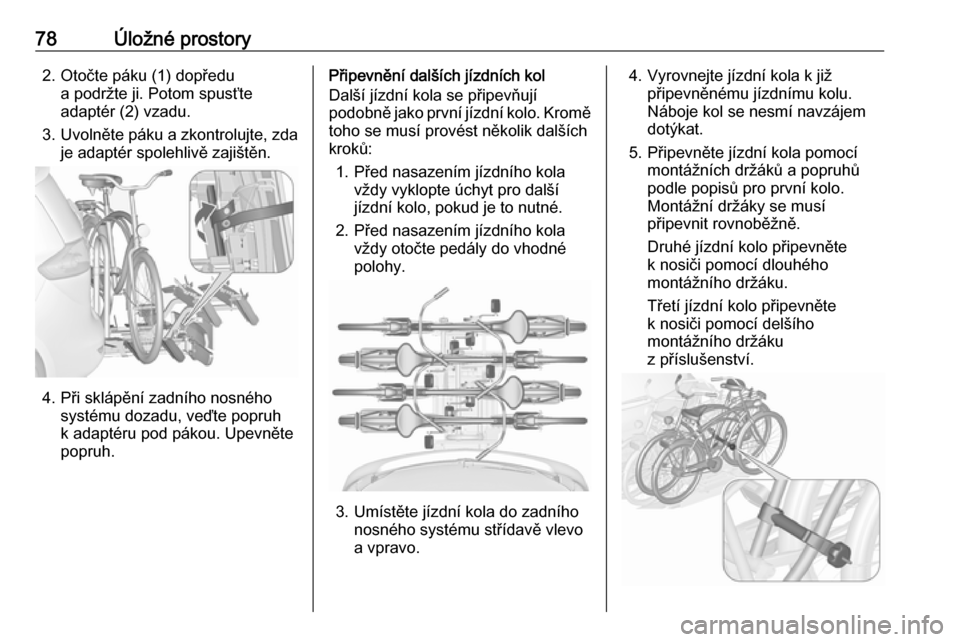

4. Vyrovnejte jízdní kola k již připevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí připevnit rovnoběžně.
Druhé jízdní kolo připevněte k nosiči pomocí dlouhého
montážního držáku.
Třetí jízdní kolo připevněte
k nosiči pomocí delšího
montážního držáku
z příslušenství.
