OPEL ZAFIRA C 2017 Uživatelská příručka (in Czech)

Úložné prostory89První část podložky je nyní
zdvižená a opřená o opěradla
předních sedadel.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Částečné zakrytí zavazadlového
prostoru
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Příklad: levé vnější opěradlo není
sklopené
Podložka je rozložena až k sedadlům
druhé řady, jak je popsáno v první
části.
● Sklopte opěradla, která chcete zakrýt.
● Rozepněte zip za zdviženýmopěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte podélnou část, která je
rozevřena zipem, a přeložte ji
doprostřed.
● Rozložte horní část dvojité podložky na sklopená opěradla.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Stejným způsobem postupujte,
pokud není sklopeno jedno vnější
a prostřední opěradlo.
Příklad: je sklopeno pouze prostřední
opěradlo
Podložka je rozložena až k sedadlům druhé řady, jak je popsáno v první
části.
● Sklopte středové opěradlo, které bude zakryto.

90Úložné prostory
● Rozepněte zip po obou stranáchza levým a pravým opěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte obě podélné části, které jsou rozevřené zipem,
a přeložte je doprostřed.● Potom rozložte malou úzkou část
dvojité podložky na sklopené
prostřední opěradlo.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Na následujících obrázcích je uvedeno několik dalších příkladů.Příklad pro dlouhé malé předměty,
například lyže.
Příklad pro ochranu boční strany.

Úložné prostory91
Příklad pro zakrytí sklopeného
opěradla ve druhé řadě a jednoho
sklopeného sedadla ve třetí řadě.
Kolejničky a háčky pro
náklad
Nainstalujte háčky do požadované
polohy v kolejničkách: zasuňte háček
do horního žlábku na kolejničce
a zatlačte jej do dolního žlábku.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Systém regulování nákladu FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
● adaptéry
● síťové kapsy

92Úložné prostory● háčky
● variabilní dělicí síť
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.
Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.

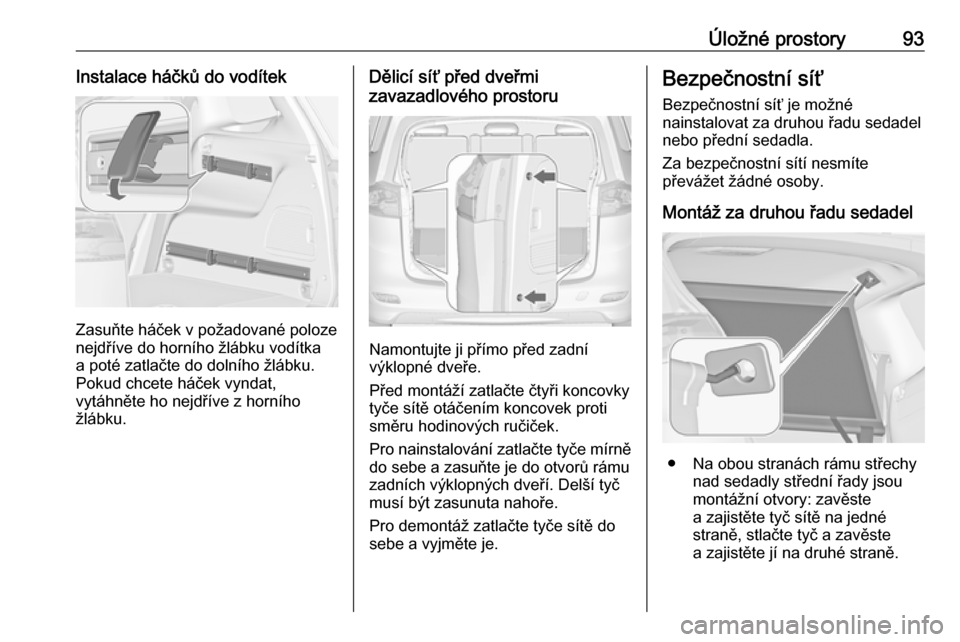

Úložné prostory93Instalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.
Dělicí síť před dveřmi
zavazadlového prostoru
Namontujte ji přímo před zadní
výklopné dveře.
Před montáží zatlačte čtyři koncovky
tyče sítě otáčením koncovek proti
směru hodinových ručiček.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do otvorů rámu
zadních výklopných dveří. Delší tyč
musí být zasunuta nahoře.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je.

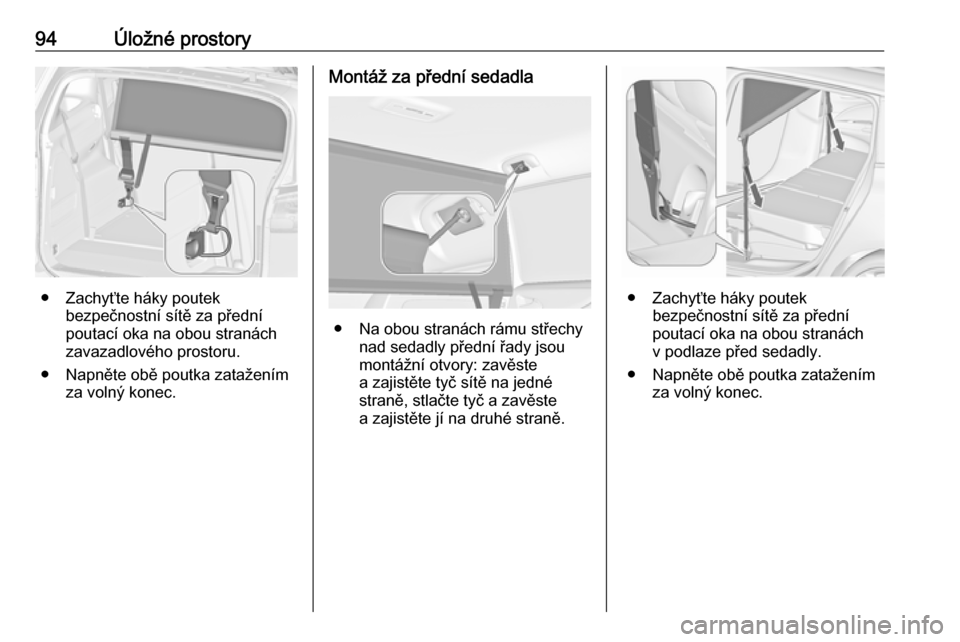

Bezpečnostní síť
Bezpečnostní síť je možné
nainstalovat za druhou řadu sedadel
nebo přední sedadla.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.
Montáž za druhou řadu sedadel
● Na obou stranách rámu střechy nad sedadly střední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.

94Úložné prostory
● Zachyťte háky poutekbezpečnostní sítě za přední
poutací oka na obou stranách
zavazadlového prostoru.
● Napněte obě poutka zatažením za volný konec.
Montáž za přední sedadla
● Na obou stranách rámu střechy nad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.
● Zachyťte háky poutek bezpečnostní sítě za přední
poutací oka na obou stranách
v podlaze před sedadly.
● Napněte obě poutka zatažením za volný konec.

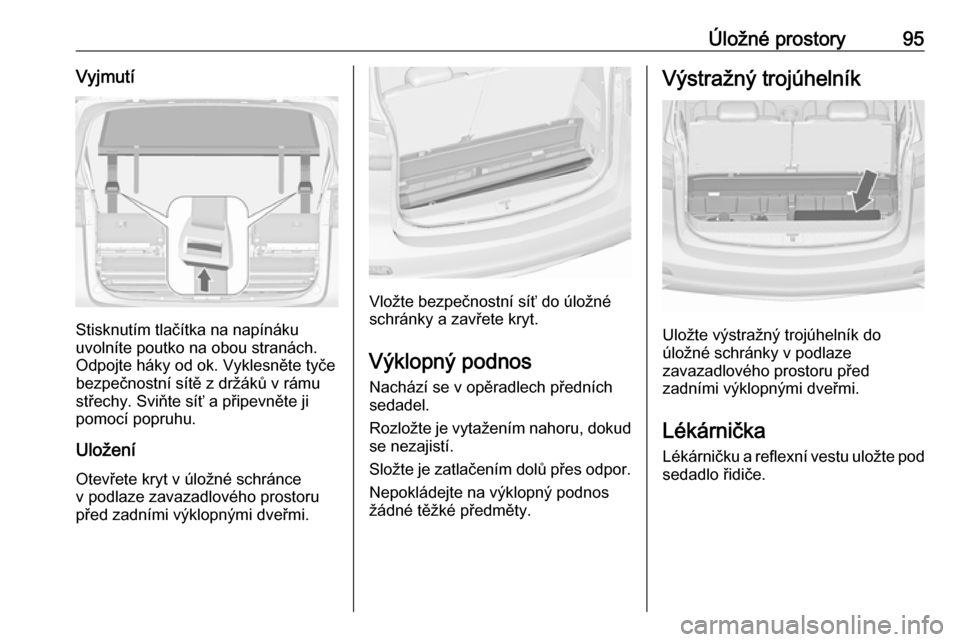

Úložné prostory95Vyjmutí
Stisknutím tlačítka na napínáku
uvolníte poutko na obou stranách. Odpojte háky od ok. Vyklesněte tyče
bezpečnostní sítě z držáků v rámu
střechy. Sviňte síť a připevněte ji
pomocí popruhu.
Uložení Otevřete kryt v úložné schránce
v podlaze zavazadlového prostoru
před zadními výklopnými dveřmi.
Vložte bezpečnostní síť do úložné
schránky a zavřete kryt.
Výklopný podnos
Nachází se v opěradlech předních
sedadel.
Rozložte je vytažením nahoru, dokud se nezajistí.
Složte je zatlačením dolů přes odpor.
Nepokládejte na výklopný podnos
žádné těžké předměty.
Výstražný trojúhelník
Uložte výstražný trojúhelník do
úložné schránky v podlaze
zavazadlového prostoru před
zadními výklopnými dveřmi.

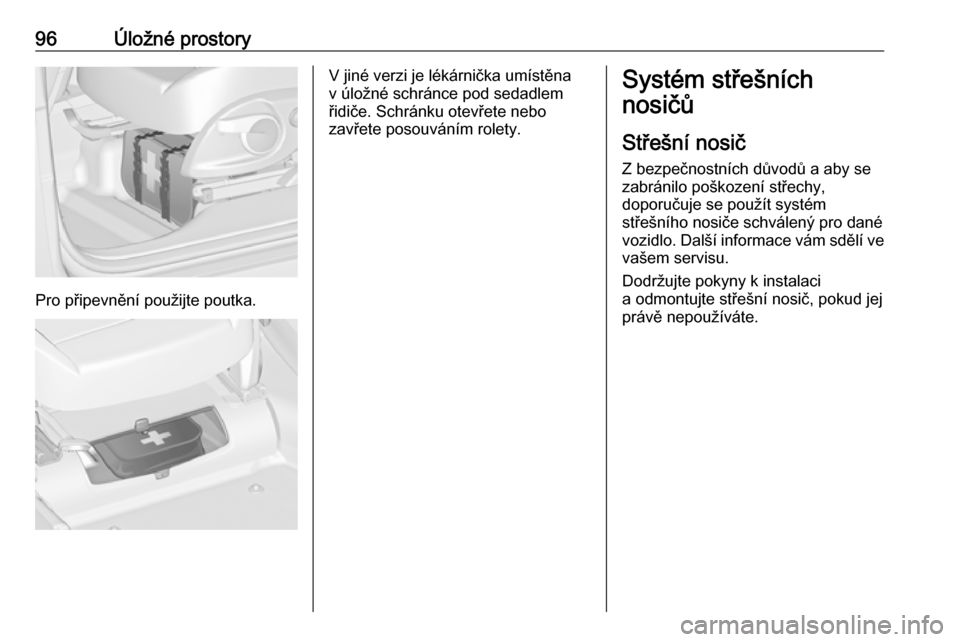

Lékárnička
Lékárničku a reflexní vestu uložte pod sedadlo řidiče.

96Úložné prostory
Pro připevnění použijte poutka.
V jiné verzi je lékárnička umístěna
v úložné schránce pod sedadlem
řidiče. Schránku otevřete nebo
zavřete posouváním rolety.Systém střešních
nosičů
Střešní nosič
Z bezpečnostních důvodů a aby se
zabránilo poškození střechy,
doporučuje se použít systém
střešního nosiče schválený pro dané vozidlo. Další informace vám sdělí ve vašem servisu.
Dodržujte pokyny k instalaci
a odmontujte střešní nosič, pokud jej právě nepoužíváte.

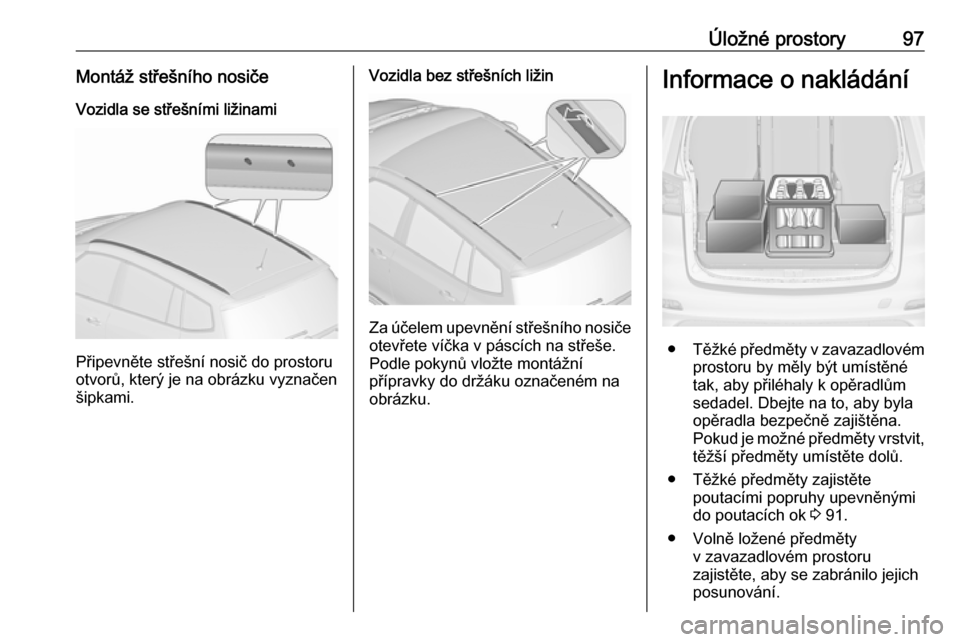

Úložné prostory97Montáž střešního nosičeVozidla se střešními ližinami
Připevněte střešní nosič do prostoru
otvorů, který je na obrázku vyznačen šipkami.
Vozidla bez střešních ližin
Za účelem upevnění střešního nosiče otevřete víčka v páscích na střeše.
Podle pokynů vložte montážní
přípravky do držáku označeném na
obrázku.
Informace o nakládání
● Těžké předměty v zavazadlovém
prostoru by měly být umístěné
tak, aby přiléhaly k opěradlům
sedadel. Dbejte na to, aby byla
opěradla bezpečně zajištěna.
Pokud je možné předměty vrstvit,
těžší předměty umístěte dolů.
● Těžké předměty zajistěte poutacími popruhy upevněnými
do poutacích ok 3 91.
● Volně ložené předměty v zavazadlovém prostoru
zajistěte, aby se zabránilo jejich
posunování.

98Úložné prostory● Dbejte na to, aby nákladnevyčníval nad horní okraj
opěradel.
● Neodkládejte žádné předměty na
kryt zavazadlového prostoru
nebo na palubní desku.
● Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do
interiéru neumísťujte volně
ložené, nezajištěné předměty.
● Nejezděte s otevřeným zavazadlovým prostorem.9Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit osobní zranění nebo poškození nákladu
či vozidla.
● Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností
vozidla (viz identifikační štítek
3 271) a pohotovostní
hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku
této příručky.
Pohotovostní hmotnost podle EC zahrnuje hmotnost řidiče ( 68 kg),
zavazadel (7 kg) a provozních
kapalin (přibližně 90 % objemu
palivové nádrže).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
● Náklad na střeše zvyšuje citlivost
vozidla na boční vítr a ovlivňuje
chování vozidla v důsledku
zvýšení těžiště vozidla. Náklad rovnoměrně rozložte a řádně jejzajistěte upevňovacími popruhy.
Upravte tlak vzduchu
v pneumatikách a přizpůsobte
rychlost vozidla podle podmínek
zatížení vozidla. Popruhy
pravidelně kontrolujte
a přitahujte.
Při jízdě nepřekračujte rychlost
120 km/h.
Přípustné zatížení střechy činí
75 kg v případě vozidel bez
střešních ližin a 100 kg u vozidel
se střešními ližinami. Zatíženístřechy se skládá z hmotnosti
střešního nosiče a nákladu.
