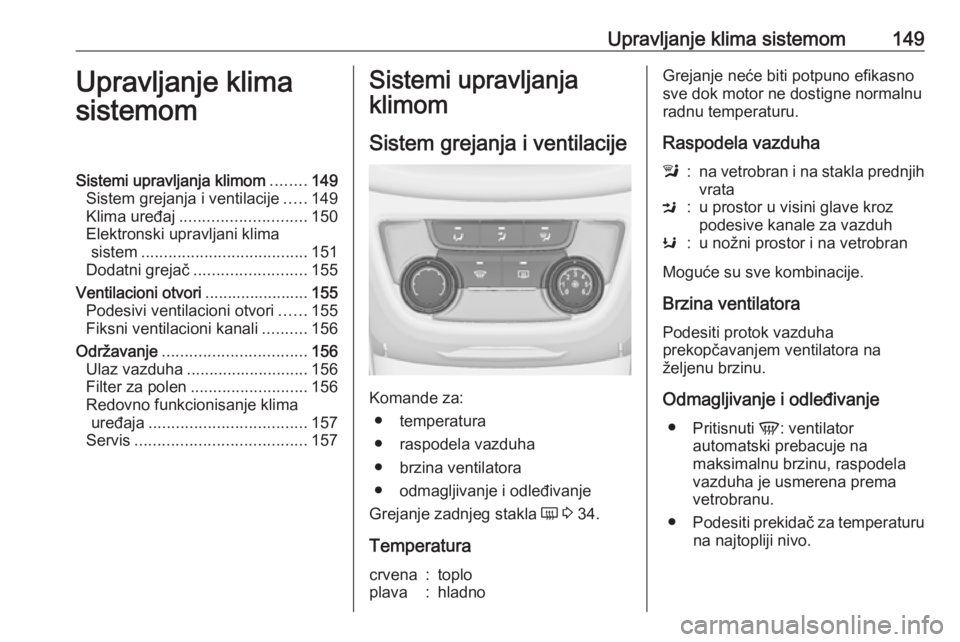

Upravljanje klima sistemom149Upravljanje klima
sistemomSistemi upravljanja klimom ........149
Sistem grejanja i ventilacije .....149
Klima uređaj ............................ 150
Elektronski upravljani klima sistem ..................................... 151
Dodatni grejač ......................... 155
Ventilacioni otvori .......................155
Podesivi ventilacioni otvori ......155
Fiksni ventilacioni kanali ..........156
Održavanje ................................ 156
Ulaz vazduha ........................... 156
Filter za polen .......................... 156

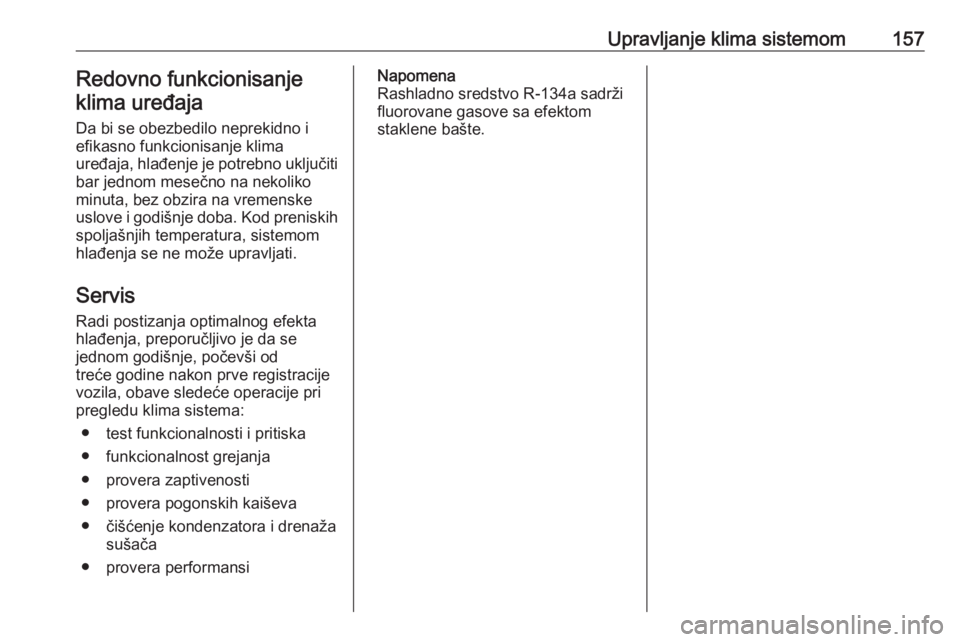

Redovno funkcionisanje klima
uređaja ................................... 157
Servis ...................................... 157Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura
● raspodela vazduha
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg stakla Ü 3 34.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhal:na vetrobran i na stakla prednjih vrataM:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje ● Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.

150Upravljanje klima sistemom● Uključiti grejanje zadnjegprozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.

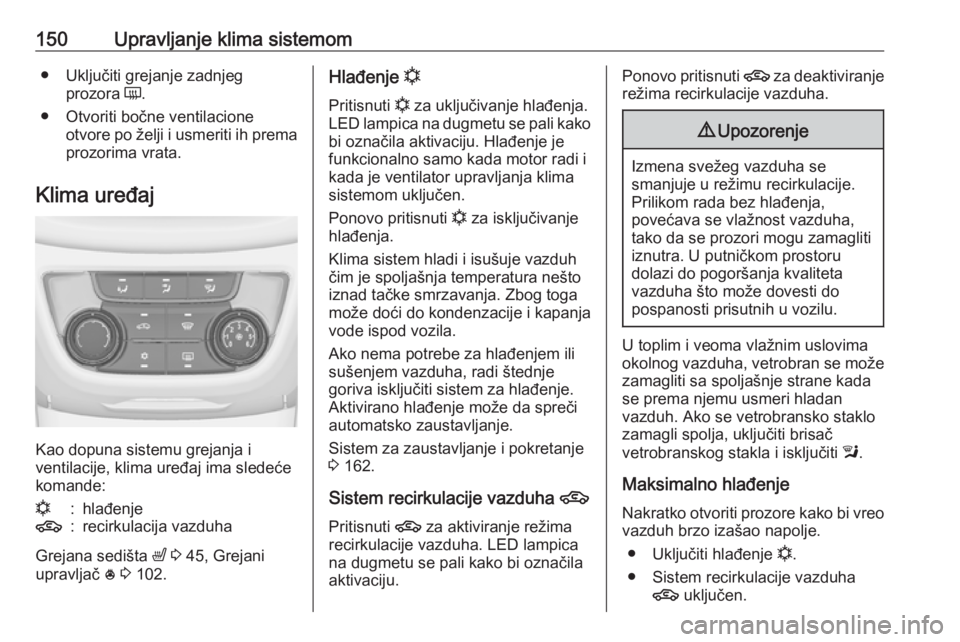

Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulacija vazduha
Grejana sedišta ß 3 45, Grejani
upravljač * 3 102.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 162.
Sistem recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti l.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem recirkulacije vazduha 4 uključen.

Upravljanje klima sistemom151● Pritisnuti prekidač raspodelevazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne l dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 162.Elektronski upravljani klima
sistem
Dvozonsko upravljanje klima
sistemom omogućava različitu
temperaturu klime na strani vozača i
suvozača.
U automatskom režimu se
temperatura, brzina ventilatora i
distribucija vazduha automatski
regulišu.
Komande za:
● temperatura na strani vozača
● raspodela vazduha
● brzina ventilatora
● temperatura na strani suvozača

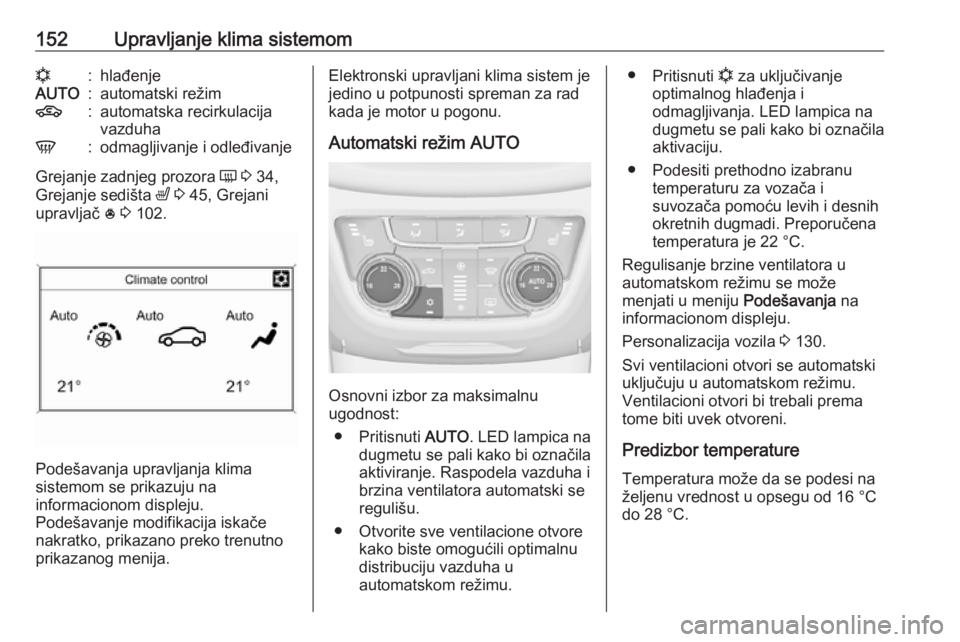

152Upravljanje klima sistemomn:hlađenjeAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 34,
Grejanje sedišta ß 3 45, Grejani
upravljač * 3 102.
Podešavanja upravljanja klima
sistemom se prikazuju na
informacionom displeju.
Podešavanje modifikacija iskače
nakratko, prikazano preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO. LED lampica na
dugmetu se pali kako bi označila
aktiviranje. Raspodela vazduha i
brzina ventilatora automatski se regulišu.
● Otvorite sve ventilacione otvore kako biste omogućili optimalnudistribuciju vazduha u
automatskom režimu.
● Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. LED lampica na
dugmetu se pali kako bi označila
aktivaciju.
● Podesiti prethodno izabranu temperaturu za vozača i
suvozača pomoću levih i desnih
okretnih dugmadi. Preporučena
temperatura je 22 °C.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 130.
Svi ventilacioni otvori se automatski
uključuju u automatskom režimu.
Ventilacioni otvori bi trebali prema
tome biti uvek otvoreni.
Predizbor temperature Temperatura može da se podesi na
željenu vrednost u opsegu od 16 °C
do 28 °C.

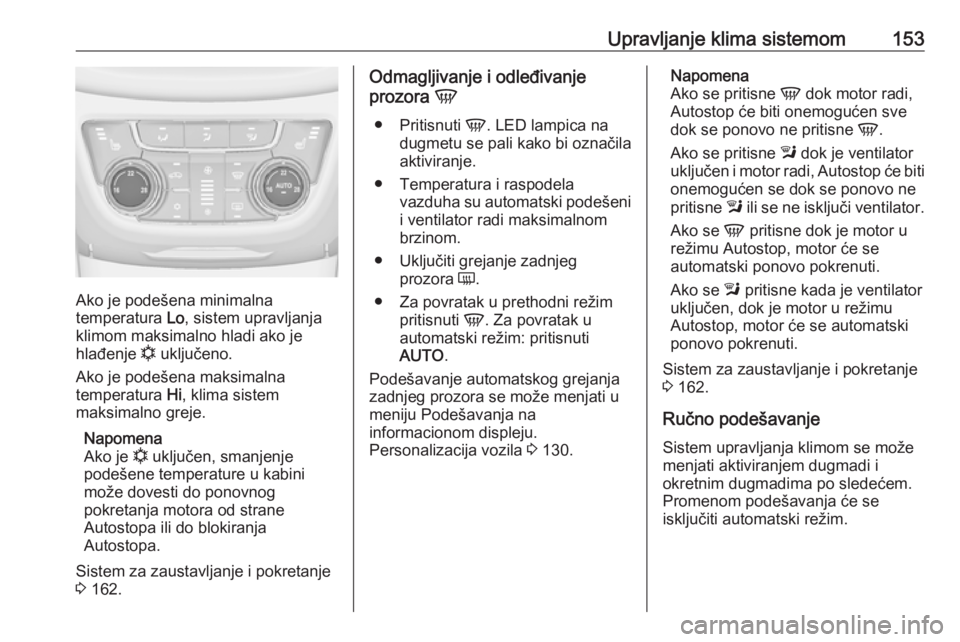

Upravljanje klima sistemom153
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Sistem za zaustavljanje i pokretanje
3 162.
Odmagljivanje i odleđivanje
prozora V
● Pritisnuti V. LED lampica na
dugmetu se pali kako bi označila
aktiviranje.
● Temperatura i raspodela vazduha su automatski podešenii ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora Ü.
● Za povratak u prethodni režim pritisnuti V. Za povratak u
automatski režim: pritisnuti
AUTO .
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 130.Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne l dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 162.
Ručno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.

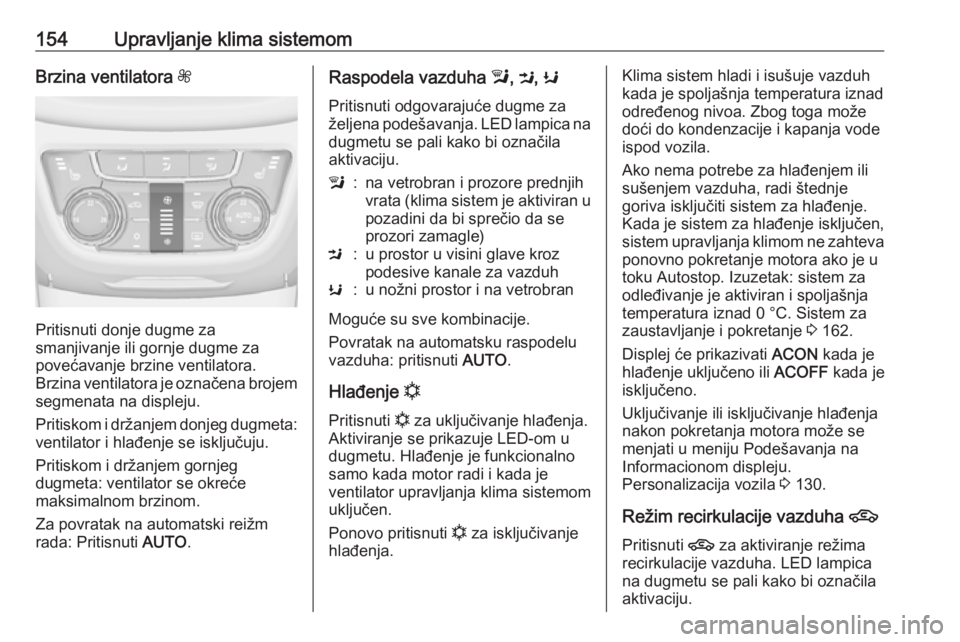

154Upravljanje klima sistemomBrzina ventilatora Z
Pritisnuti donje dugme za
smanjivanje ili gornje dugme za
povećavanje brzine ventilatora.
Brzina ventilatora je označena brojem segmenata na displeju.
Pritiskom i držanjem donjeg dugmeta:
ventilator i hlađenje se isključuju.
Pritiskom i držanjem gornjeg
dugmeta: ventilator se okreće
maksimalnom brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO.
Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. LED lampica na dugmetu se pali kako bi označila
aktivaciju.l:na vetrobran i prozore prednjih
vrata (klima sistem je aktiviran u
pozadini da bi sprečio da se
prozori zamagle)M:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
Aktiviranje se prikazuje LED-om u
dugmetu. Hlađenje je funkcionalno
samo kada motor radi i kada je
ventilator upravljanja klima sistemom
uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh kada je spoljašnja temperatura iznadodređenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: sistem za
odleđivanje je aktiviran i spoljašnja
temperatura iznad 0 °C. Sistem za
zaustavljanje i pokretanje 3 162.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.
Uključivanje ili isključivanje hlađenja
nakon pokretanja motora može se
menjati u meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 130.
Režim recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.

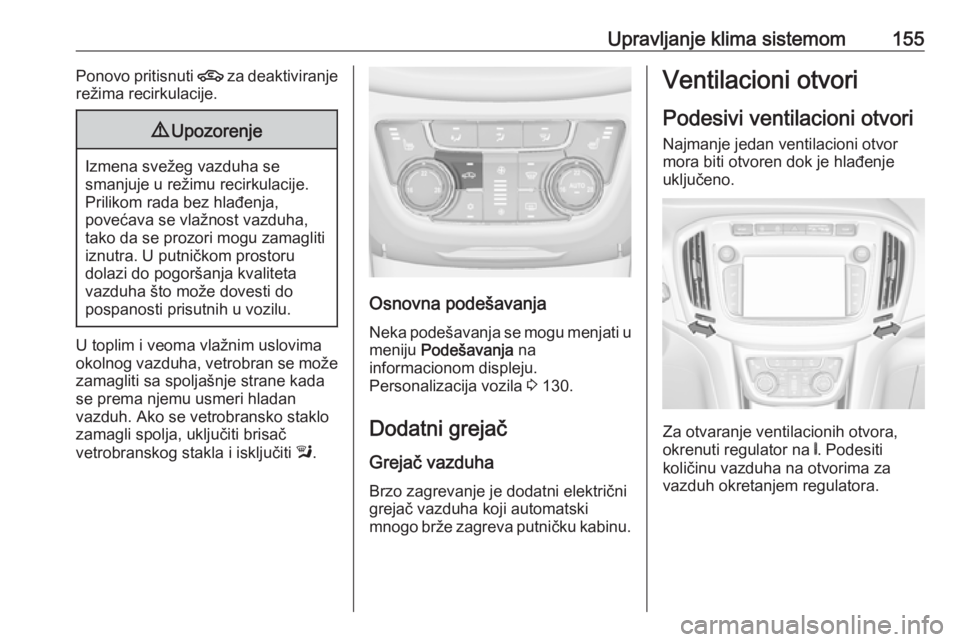

Upravljanje klima sistemom155Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti l.
Osnovna podešavanja
Neka podešavanja se mogu menjati u meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 130.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

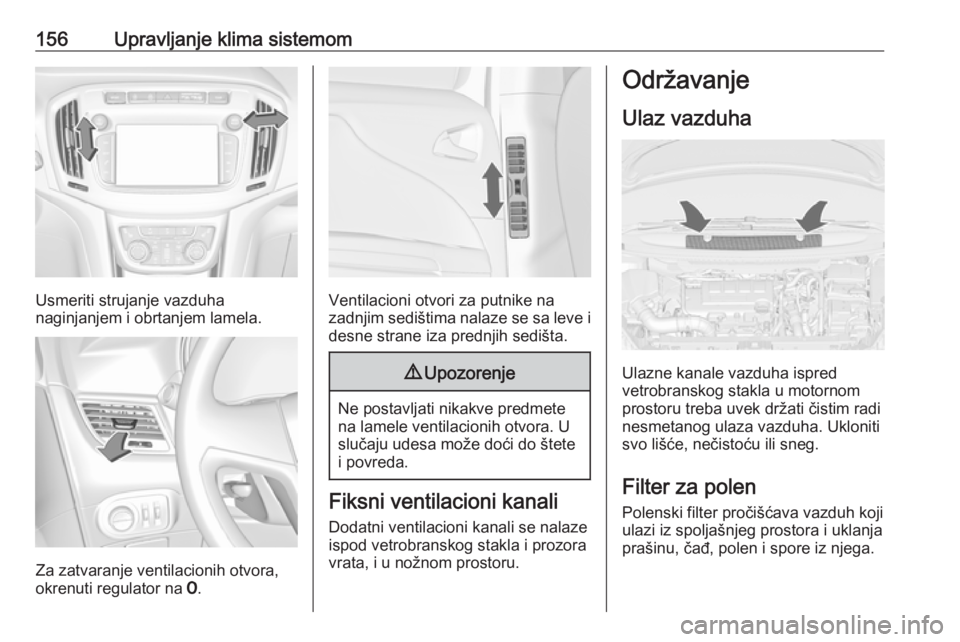

Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator na B. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.

156Upravljanje klima sistemom
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator na 7.
Ventilacioni otvori za putnike na
zadnjim sedištima nalaze se sa leve i
desne strane iza prednjih sedišta.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.

Upravljanje klima sistemom157Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansiNapomena
Rashladno sredstvo R-134a sadrži
fluorovane gasove sa efektom
staklene bašte.

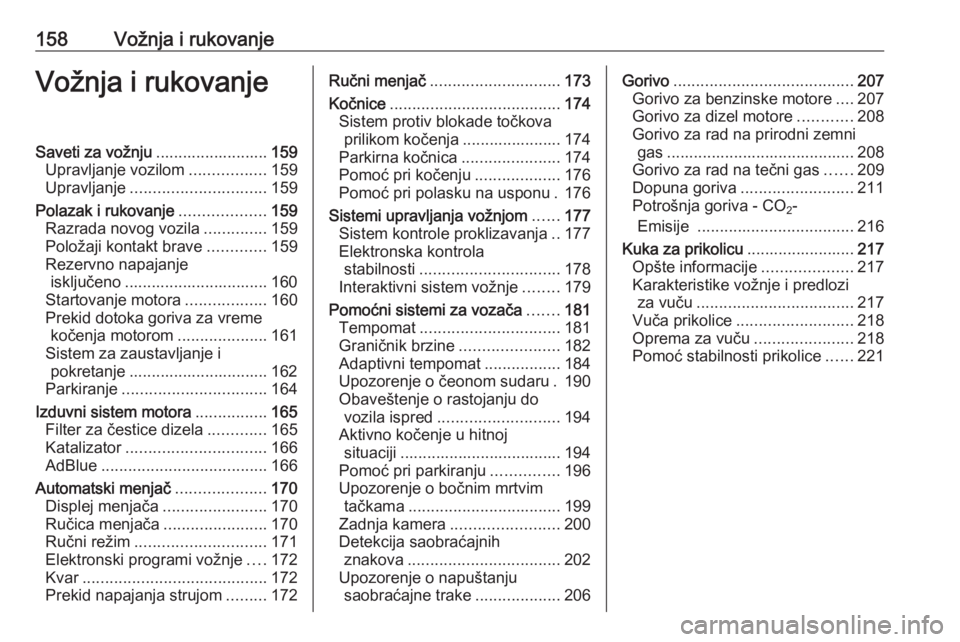

158Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju.........................159
Upravljanje vozilom .................159
Upravljanje .............................. 159
Polazak i rukovanje ...................159
Razrada novog vozila ..............159
Položaji kontakt brave .............159
Rezervno napajanje isključeno ................................ 160
Startovanje motora ..................160
Prekid dotoka goriva za vreme kočenja motorom ....................161
Sistem za zaustavljanje i pokretanje ............................... 162
Parkiranje ................................ 164
Izduvni sistem motora ................165
Filter za čestice dizela .............165
Katalizator ............................... 166
AdBlue ..................................... 166
Automatski menjač ....................170
Displej menjača .......................170
Ručica menjača .......................170
Ručni režim ............................. 171
Elektronski programi vožnje ....172
Kvar ......................................... 172
Prekid napajanja strujom .........172Ručni menjač ............................. 173
Kočnice ...................................... 174
Sistem protiv blokade točkova prilikom kočenja ...................... 174
Parkirna kočnica ......................174
Pomoć pri kočenju ...................176
Pomoć pri polasku na usponu . 176
Sistemi upravljanja vožnjom ......177
Sistem kontrole proklizavanja ..177
Elektronska kontrola stabilnosti ............................... 178
Interaktivni sistem vožnje ........179
Pomoćni sistemi za vozača .......181
Tempomat ............................... 181
Graničnik brzine ......................182
Adaptivni tempomat .................184
Upozorenje o čeonom sudaru . 190 Obaveštenje o rastojanju do vozila ispred ........................... 194
Aktivno kočenje u hitnoj situaciji .................................... 194
Pomoć pri parkiranju ...............196
Upozorenje o bočnim mrtvim tačkama .................................. 199
Zadnja kamera ........................ 200
Detekcija saobraćajnih znakova .................................. 202
Upozorenje o napuštanju saobraćajne trake ...................206Gorivo........................................ 207
Gorivo za benzinske motore ....207
Gorivo za dizel motore ............208
Gorivo za rad na prirodni zemni gas .......................................... 208
Gorivo za rad na tečni gas ......209
Dopuna goriva ......................... 211
Potrošnja goriva - CO 2-
Emisije ................................... 216
Kuka za prikolicu ........................217
Opšte informacije ....................217
Karakteristike vožnje i predlozi za vuču ................................... 217
Vuča prikolice .......................... 218
Oprema za vuču ......................218
Pomoć stabilnosti prikolice ......221
