OPEL ZAFIRA C 2017 Uputstvo za upotrebu (in Serbian)

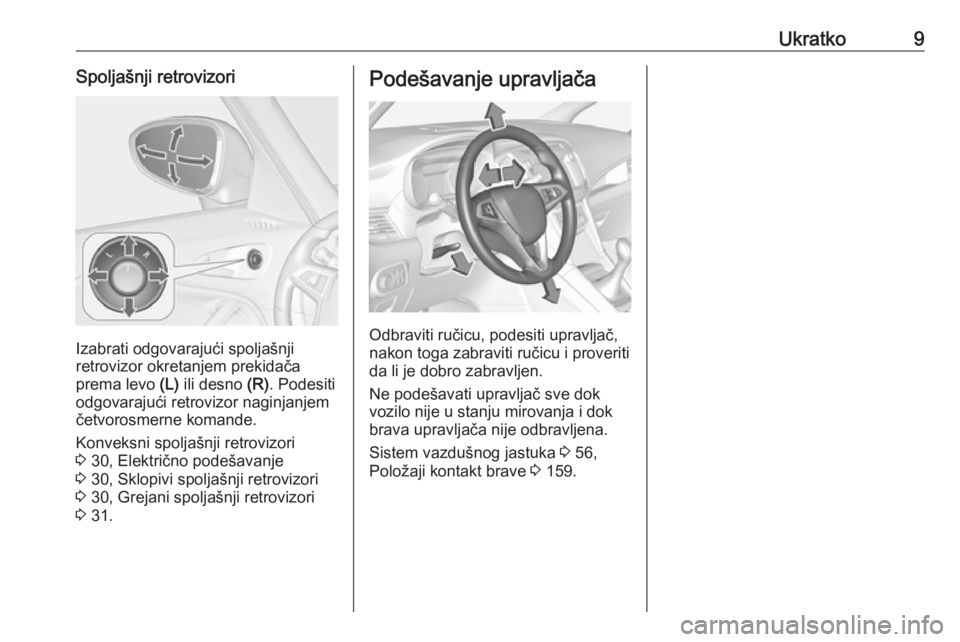

Ukratko9Spoljašnji retrovizori
Izabrati odgovarajući spoljašnji
retrovizor okretanjem prekidača
prema levo (L) ili desno (R). Podesiti
odgovarajući retrovizor naginjanjem
četvorosmerne komande.
Konveksni spoljašnji retrovizori
3 30, Električno podešavanje
3 30, Sklopivi spoljašnji retrovizori
3 30, Grejani spoljašnji retrovizori
3 31.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljen.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 56,
Položaji kontakt brave 3 159.

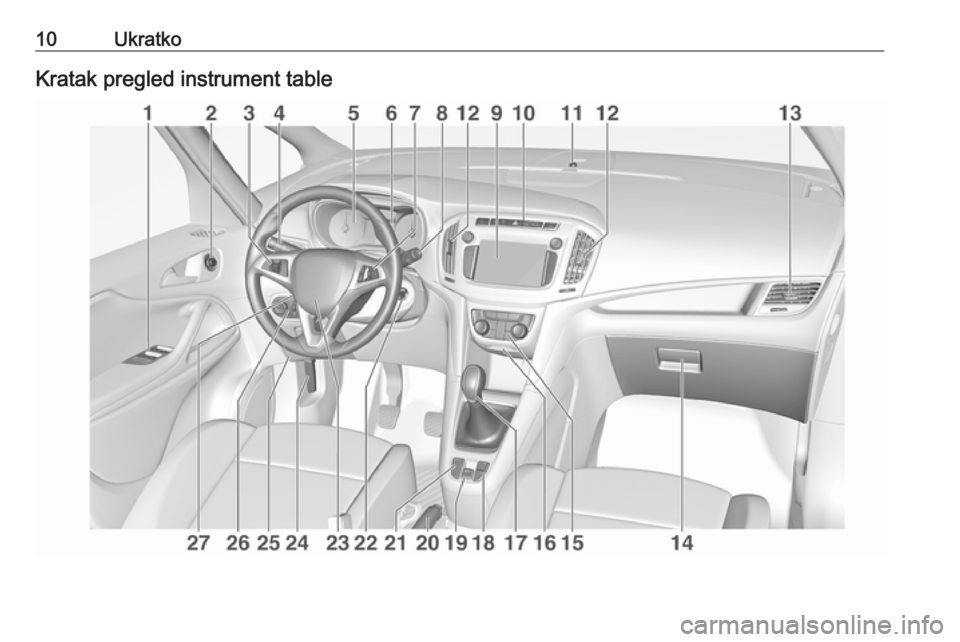

10UkratkoKratak pregled instrument table

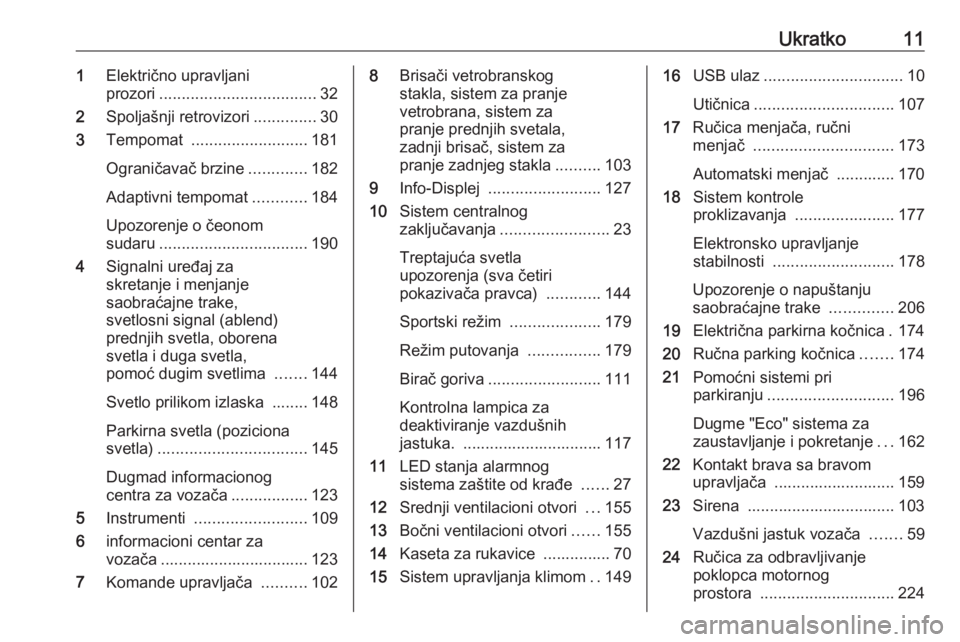

Ukratko111Električno upravljani
prozori ................................... 32
2 Spoljašnji retrovizori ..............30
3 Tempomat .......................... 181
Ograničavač brzine .............182
Adaptivni tempomat ............184
Upozorenje o čeonom
sudaru ................................. 190
4 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena
svetla i duga svetla,
pomoć dugim svetlima .......144
Svetlo prilikom izlaska ........ 148
Parkirna svetla (poziciona
svetla) ................................. 145
Dugmad informacionog
centra za vozača .................123
5 Instrumenti ......................... 109
6 informacioni centar za
vozača ................................. 123
7 Komande upravljača ..........1028Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, sistem za
pranje prednjih svetala,
zadnji brisač, sistem za
pranje zadnjeg stakla ..........103
9 Info-Displej ......................... 127
10 Sistem centralnog
zaključavanja ........................ 23
Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............144
Sportski režim ....................179
Režim putovanja ................179
Birač goriva ......................... 111
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka. ............................... 117
11 LED stanja alarmnog
sistema zaštite od krađe ......27
12 Srednji ventilacioni otvori ...155
13 Bočni ventilacioni otvori ......155
14 Kaseta za rukavice ............... 70
15 Sistem upravljanja klimom ..14916 USB ulaz ............................... 10
Utičnica ............................... 107
17 Ručica menjača, ručni
menjač ............................... 173
Automatski menjač ............. 170
18 Sistem kontrole
proklizavanja ...................... 177
Elektronsko upravljanje
stabilnosti ........................... 178
Upozorenje o napuštanju
saobraćajne trake ..............206
19 Električna parkirna kočnica . 174
20 Ručna parking kočnica .......174
21 Pomoćni sistemi pri
parkiranju ............................ 196
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...162
22 Kontakt brava sa bravom
upravljača ........................... 159
23 Sirena ................................. 103
Vazdušni jastuk vozača .......59
24 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 224

12Ukratko25Kutija sa osiguračima .........242
Prostor za odlaganje .............72
26 Prekidač za svetlo ..............139
Podešavanje dometa
snopa prednjih svetla .........141
Prednja svetla za maglu ....145
Zadnje svetlo za maglu ......145
Osvetljenje instrumenata ...146
27 Podešavanje upravljača .....102Spoljašnje osvetljenjeAUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 140.
Svetla za maglu
Pritisnuti prekidač za svetlo:
>:prednja svetla za maglur:zadnje svetlo za maglu
Osvetljavanje 3 139.
Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 140.
Svetlosni signal (ablend) prednjih
svetala 3 141.
LED prednja svetla 3 143.
Pomoć dugim svetlima 3 143.

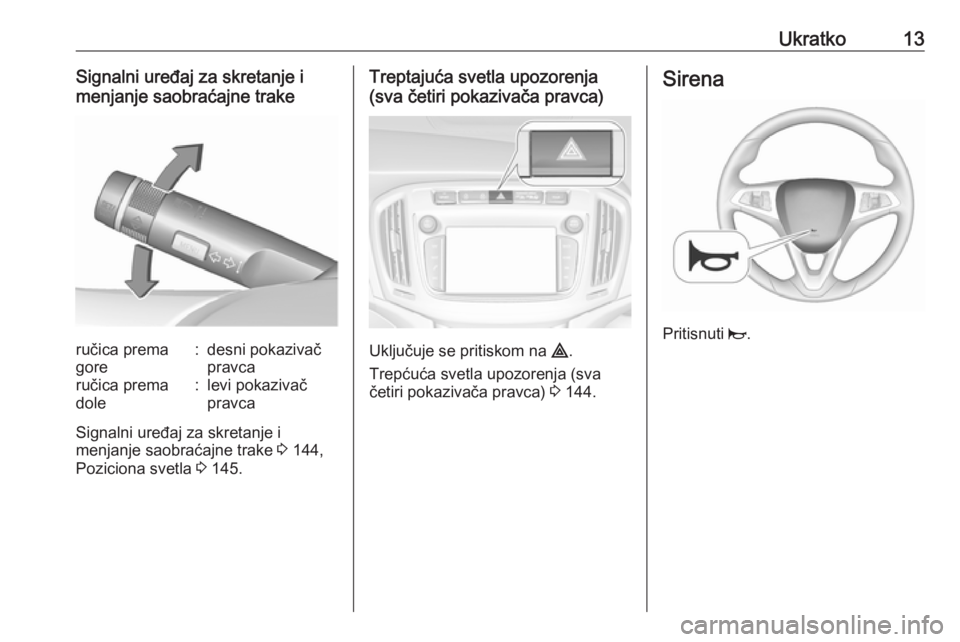

Ukratko13Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 144,
Poziciona svetla 3 145.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 3 144.
Sirena
Pritisnuti j.

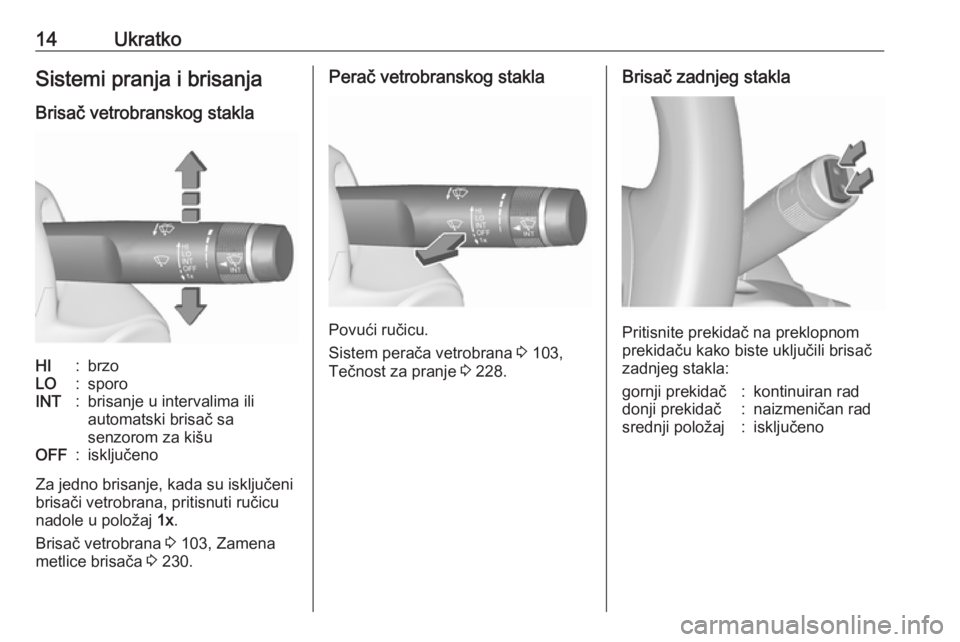

14UkratkoSistemi pranja i brisanja
Brisač vetrobranskog staklaHI:brzoLO:sporoINT:brisanje u intervalima ili
automatski brisač sa
senzorom za kišuOFF:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Brisač vetrobrana 3 103, Zamena
metlice brisača 3 230.
Perač vetrobranskog stakla
Povući ručicu.
Sistem perača vetrobrana 3 103,
Tečnost za pranje 3 228.
Brisač zadnjeg stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
gornji prekidač:kontinuiran raddonji prekidač:naizmeničan radsrednji položaj:isključeno

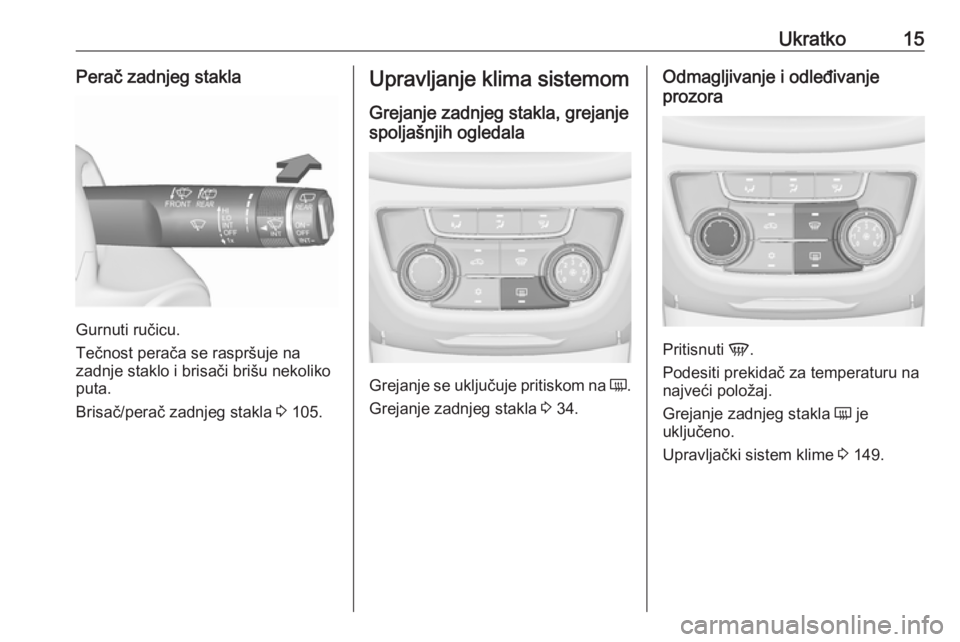

Ukratko15Perač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisači brišu nekoliko puta.
Brisač/perač zadnjeg stakla 3 105.
Upravljanje klima sistemom
Grejanje zadnjeg stakla, grejanje
spoljašnjih ogledala
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg stakla 3 34.
Odmagljivanje i odleđivanje
prozora
Pritisnuti V.
Podesiti prekidač za temperaturu na
najveći položaj.
Grejanje zadnjeg stakla Ü je
uključeno.
Upravljački sistem klime 3 149.

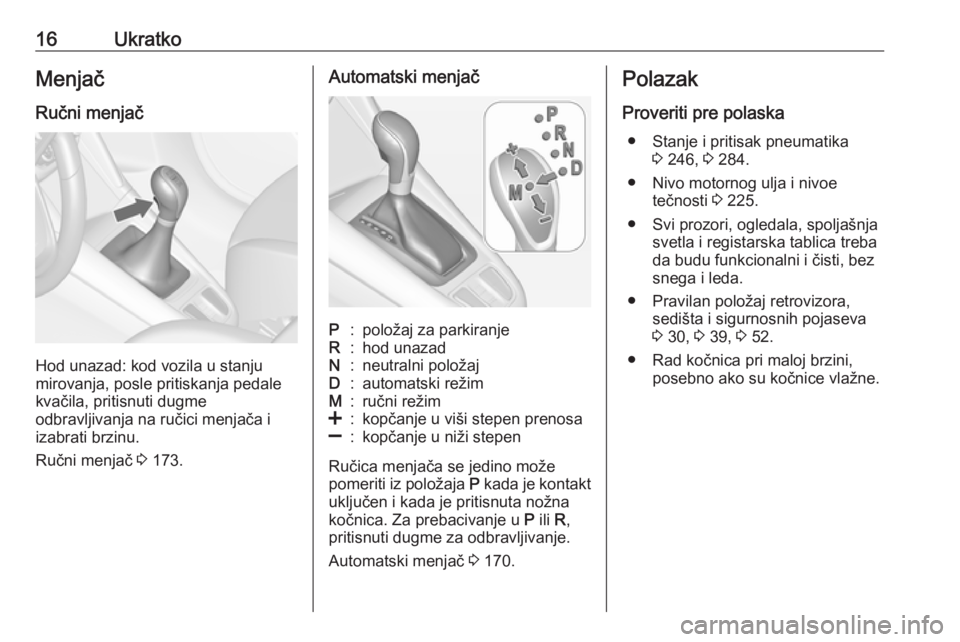

16UkratkoMenjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila, pritisnuti dugme
odbravljivanja na ručici menjača i
izabrati brzinu.
Ručni menjač 3 173.
Automatski menjačP:položaj za parkiranjeR:hod unazadN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa]:kopčanje u niži stepen
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 170.
Polazak
Proveriti pre polaska ● Stanje i pritisak pneumatika 3 246, 3 284.
● Nivo motornog ulja i nivoe tečnosti 3 225.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 30, 3 39, 3 52.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.

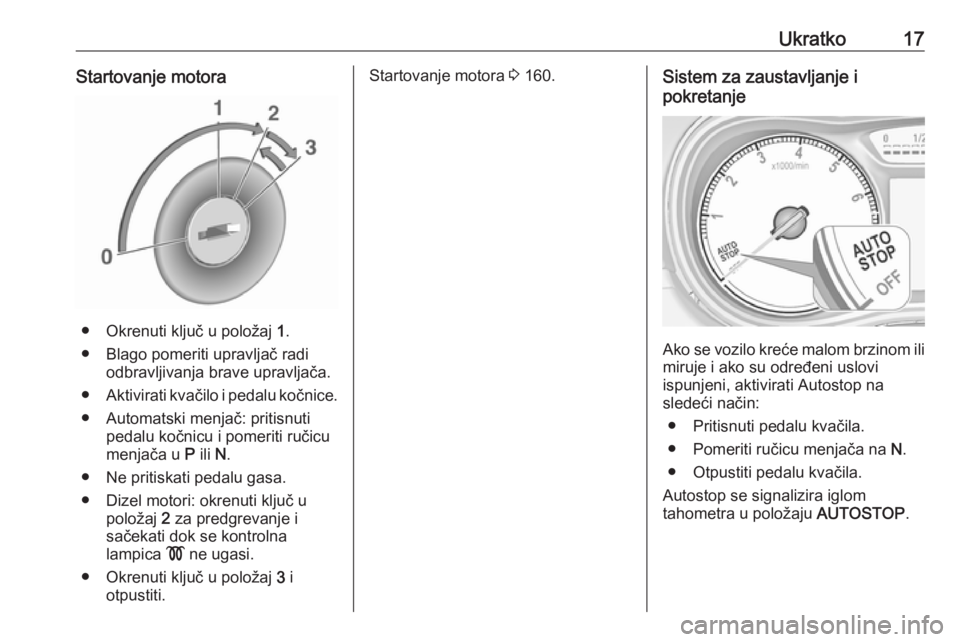

Ukratko17Startovanje motora
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Aktivirati kvačilo i pedalu kočnice.
● Automatski menjač: pritisnuti pedalu kočnicu i pomeriti ručicu
menjača u P ili N.
● Ne pritiskati pedalu gasa.
● Dizel motori: okrenuti ključ u položaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi.
● Okrenuti ključ u položaj 3 i
otpustiti.
Startovanje motora 3 160.Sistem za zaustavljanje i
pokretanje
Ako se vozilo kreće malom brzinom ili miruje i ako su određeni uslovi
ispunjeni, aktivirati Autostop na
sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača na N.
● Otpustiti pedalu kvačila.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.

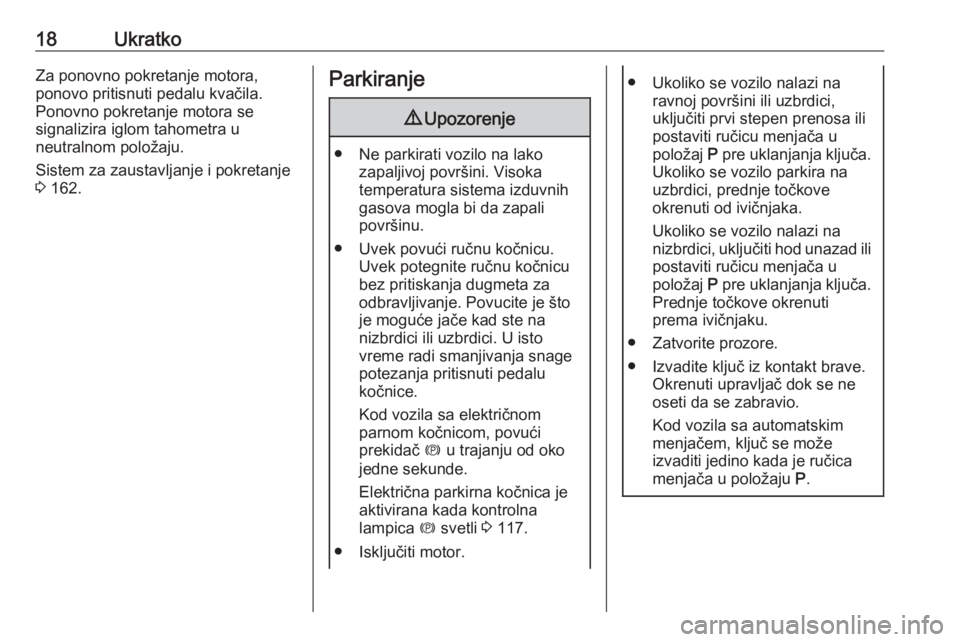

18UkratkoZa ponovno pokretanje motora,
ponovo pritisnuti pedalu kvačila.
Ponovno pokretanje motora se
signalizira iglom tahometra u
neutralnom položaju.
Sistem za zaustavljanje i pokretanje
3 162.Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parnom kočnicom, povući
prekidač m u trajanju od oko
jedne sekunde.
Električna parkirna kočnica je aktivirana kada kontrolna
lampica m svetli 3 117.
● Isključiti motor.
● Ukoliko se vozilo nalazi na ravnoj površini ili uzbrdici,
uključiti prvi stepen prenosa ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Ukoliko se vozilo parkira na
uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo nalazi na
nizbrdici, uključiti hod unazad ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Prednje točkove okrenuti
prema ivičnjaku.
● Zatvorite prozore.
● Izvadite ključ iz kontakt brave. Okrenuti upravljač dok se ne
oseti da se zabravio.
Kod vozila sa automatskim
menjačem, ključ se može
izvaditi jedino kada je ručica
menjača u položaju P.
