Уход за автомобилем28911. Перед тем как установитьколесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Положите на место замененное
колесо 3 289, автомобильный
инструмент 3 275 и головку для
колесных гаек-секреток 3 75.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или

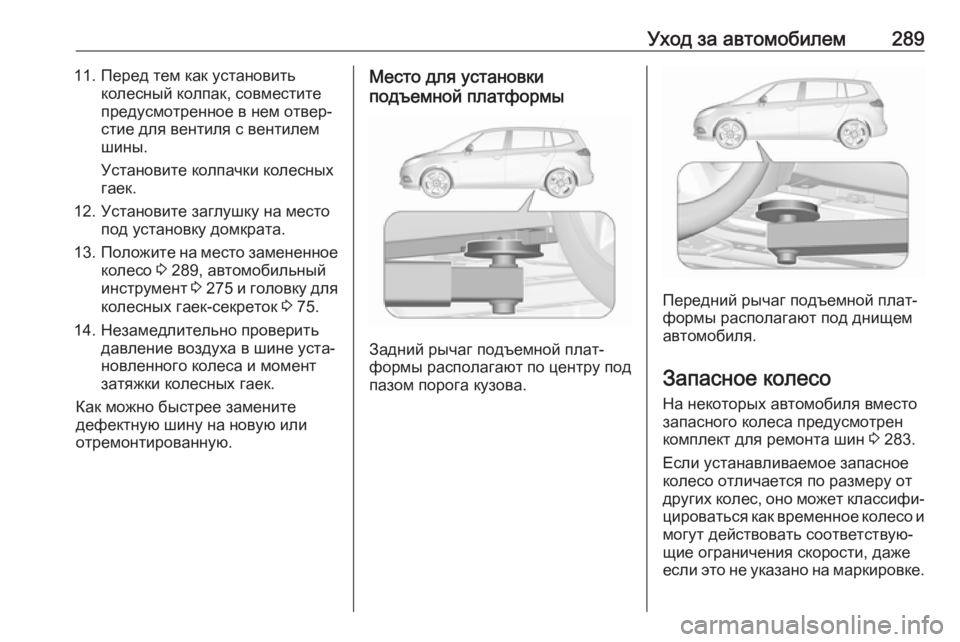

отремонтированную.Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 283.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.

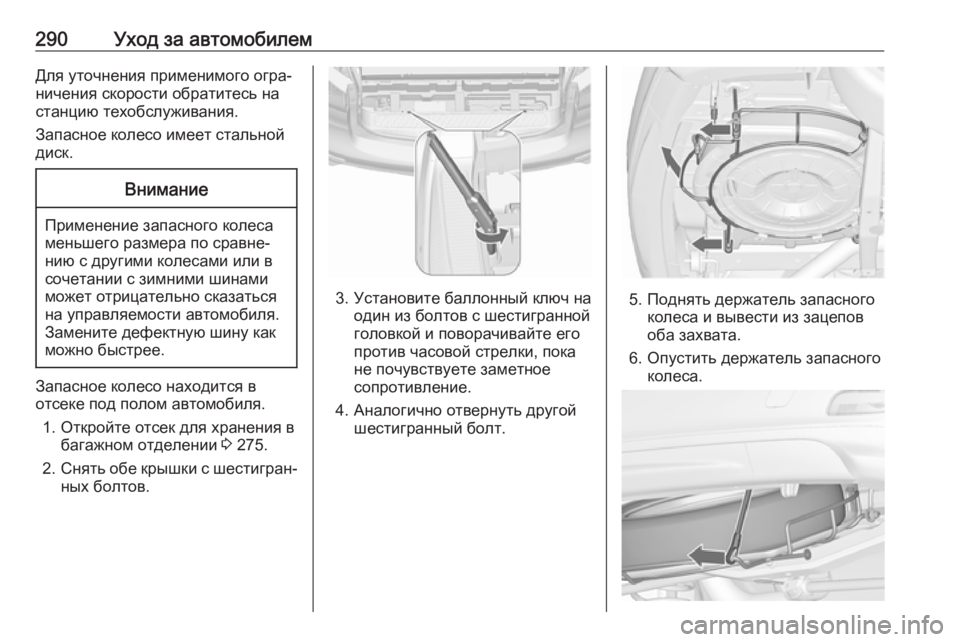

290Уход за автомобилемДля уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в
отсеке под полом автомобиля.
1. Откройте отсек для хранения в багажном отделении 3 275.
2. Снять обе крышки с шестигран‐
ных болтов.
3. Установите баллонный ключ на один из болтов с шестигранной
головкой и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное
сопротивление.
4. Аналогично отвернуть другой шестигранный болт.5. Поднять держатель запасногоколеса и вывести из зацепов
оба захвата.
6. Опустить держатель запасного колеса.

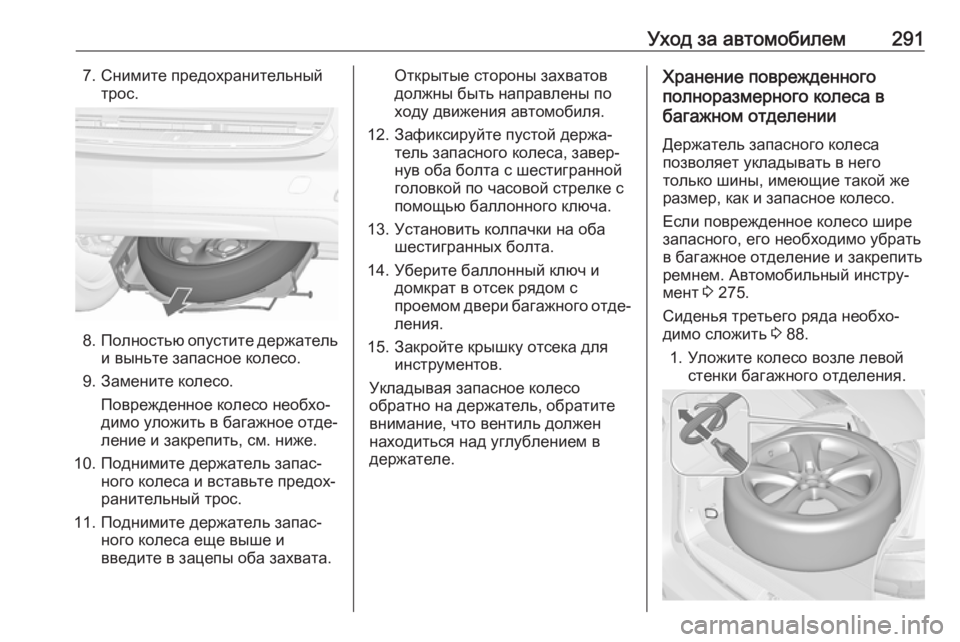

Уход за автомобилем2917. Снимите предохранительныйтрос.
8.Полностью опустите держатель
и выньте запасное колесо.
9. Замените колесо. Поврежденное колесо необхо‐
димо уложить в багажное отде‐
ление и закрепить, см. ниже.
10. Поднимите держатель запас‐ ного колеса и вставьте предох‐
ранительный трос.
11. Поднимите держатель запас‐ ного колеса еще выше и
введите в зацепы оба захвата.
Открытые стороны захватов
должны быть направлены по
ходу движения автомобиля.
12. Зафиксируйте пустой держа‐ тель запасного колеса, завер‐
нув оба болта с шестигранной
головкой по часовой стрелке с
помощью баллонного ключа.
13. Установить колпачки на оба шестигранных болта.
14. Уберите баллонный ключ и домкрат в отсек рядом с
проемом двери багажного отде‐ ления.
15. Закройте крышку отсека для инструментов.
Укладывая запасное колесо
обратно на держатель, обратите
внимание, что вентиль должен
находиться над углублением в
держателе.Хранение поврежденного
полноразмерного колеса в
багажном отделении
Держатель запасного колеса
позволяет укладывать в него
только шины, имеющие такой же
размер, как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить
ремнем. Автомобильный инстру‐ мент 3 275.
Сиденья третьего ряда необхо‐
димо сложить 3 88.
1. Уложите колесо возле левой стенки багажного отделения.

292Уход за автомобилем2. Проденьте петлю ремня черезпереднюю левую проушину.
3. Вставить крючок на конце крепежного ремня в петлю на
другом его конце и натянуть
ремень так, чтобы он был
надежно прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на заднюю проушину.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение
уложено поврежденное полно‐
размерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
9 Предупреждение
Хранение незакрепленных
надлежащим образом
домкрата, колеса или иного
оборудования в багажнике
может привести к травме. При
резкой остановке или аварии
автомобиля незакрепленное
оборудование может нанести кому-нибудь удар.
Всегда храните домкрат и
инструменты в соответствую‐
щих отсеках в закрепленном
положении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
более 80 км/ч. Повороты следует
проходить на небольшой скорости.
Не пользуйтесь таким колесом
длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐ новить малоразмерное запасноеколесо вперед, а демонтированное полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 283.

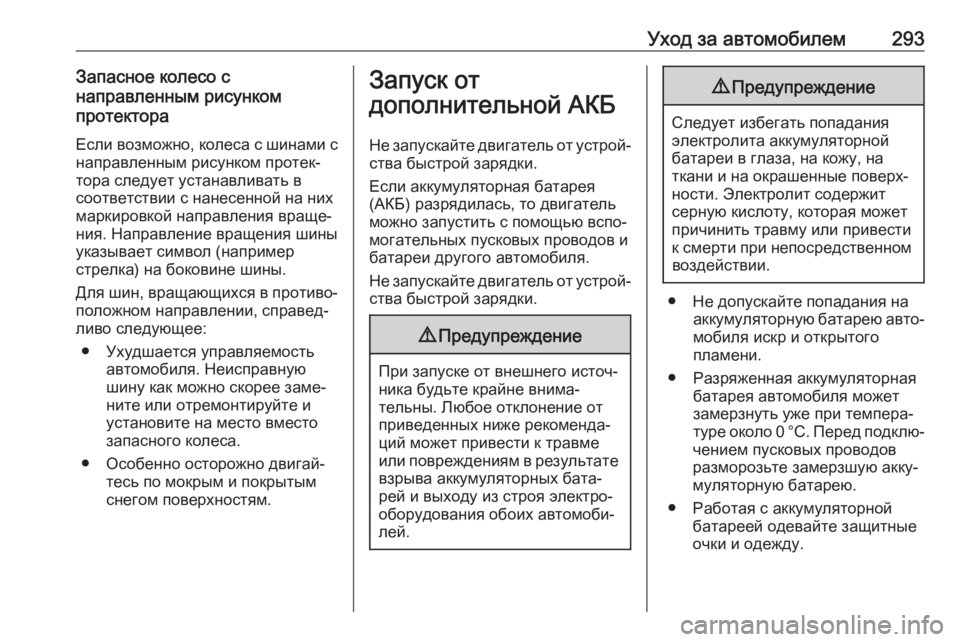

Уход за автомобилем293Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например
стрелка) на боковине шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐ могательных пусковых проводов и
батареи другого автомобиля.
Не запускайте двигатель от устрой‐ ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого
пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей одевайте защитные
очки и одежду.

294Уход за автомобилем● Используйте вспомогательнуюаккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости
разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь над
аккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки
передач в нейтральное поло‐
жение, установить рычаг пере‐ ключения автоматической
коробки передач в положение P .
● Снимите защитную крышку положительного полюсного
вывода АКБ в моторном отсеке
на вашем автомобиле и на
автомобиле, от которого будет
производиться пуск.Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите к точке соединения
на массу в моторном отделении вашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве
"донора".
2. Через пять минут запустите двигатель другого автомобиля.Стартер можно включать не
более чем на 15 секунд и с
интервалом в одну минуту.

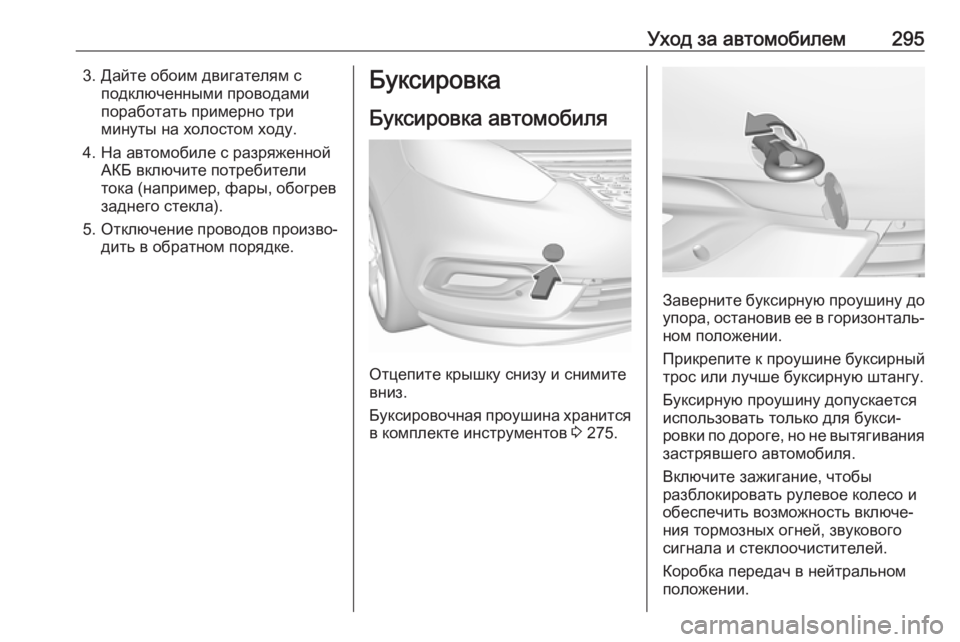

Уход за автомобилем2953. Дайте обоим двигателям сподключенными проводами
поработать примерно три
минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Отцепите крышку снизу и снимите
вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 275.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐ ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния тормозных огней, звукового
сигнала и стеклоочистителей.
Коробка передач в нейтральном
положении.

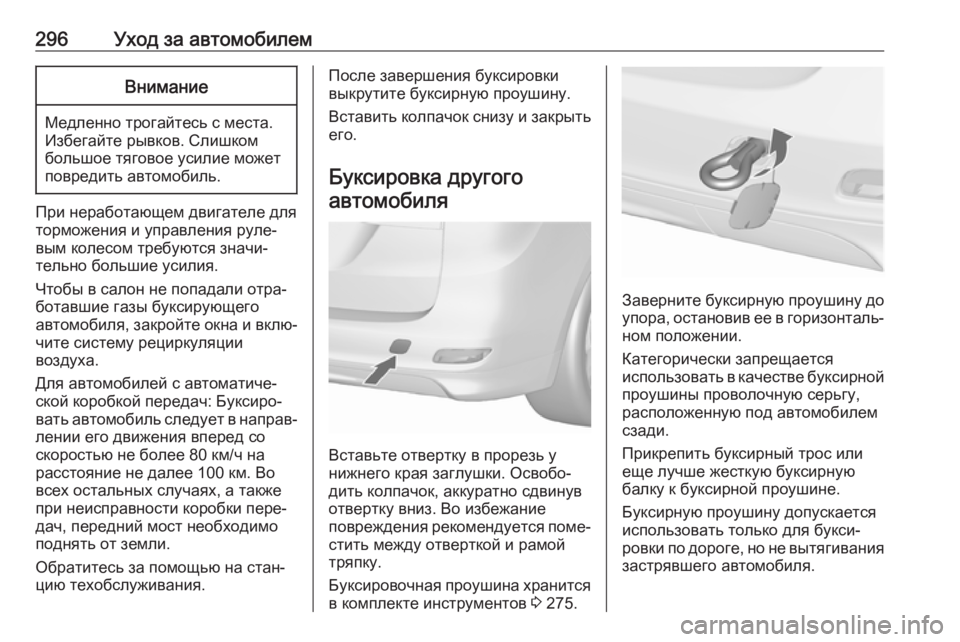

296Уход за автомобилемВнимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐
вать автомобиль следует в направ‐ лении его движения вперед со
скоростью не более 80 км/ч на
расстояние не далее 100 км. Во
всех остальных случаях, а также
при неисправности коробки пере‐
дач, передний мост необходимо
поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки
выкрутите буксирную проушину.
Вставить колпачок снизу и закрыть его.
Буксировка другого автомобиля
Вставьте отвертку в прорезь у
нижнего края заглушки. Освобо‐
дить колпачок, аккуратно сдвинув
отвертку вниз. Во избежание
повреждения рекомендуется поме‐
стить между отверткой и рамой
тряпку.
Буксировочная проушина хранится
в комплекте инструментов 3 275.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Категорически запрещается
использовать в качестве буксирной
проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепить буксирный трос или
еще лучше жесткую буксирную
балку к буксирной проушине.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.

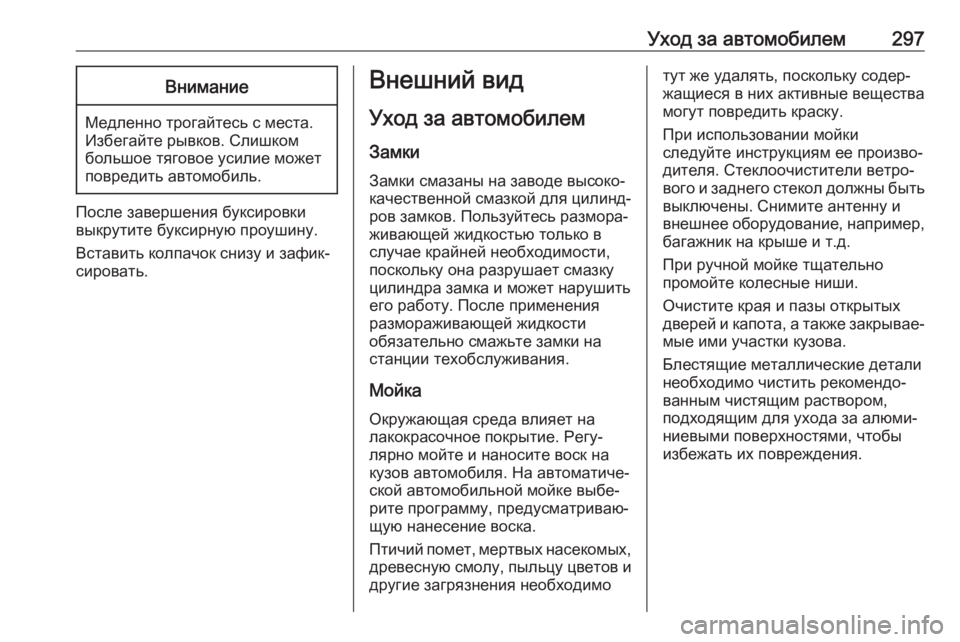

Уход за автомобилем297Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
После завершения буксировки выкрутите буксирную проушину.
Вставить колпачок снизу и зафик‐
сировать.
Внешний вид
Уход за автомобилем Замки Замки смазаны на заводе высоко‐
качественной смазкой для цилинд‐
ров замков. Пользуйтесь размора‐
живающей жидкостью только в
случае крайней необходимости,
поскольку она разрушает смазку
цилиндра замка и может нарушить
его работу. После применения
размораживающей жидкости
обязательно смажьте замки на
станции техобслуживания.
Мойка
Окружающая среда влияет на
лакокрасочное покрытие. Регу‐
лярно мойте и наносите воск на
кузов автомобиля. На автоматиче‐
ской автомобильной мойке выбе‐
рите программу, предусматриваю‐
щую нанесение воска.
Птичий помет, мертвых насекомых, древесную смолу, пыльцу цветов идругие загрязнения необходимотут же удалять, поскольку содер‐
жащиеся в них активные вещества
могут повредить краску.
При использовании мойки
следуйте инструкциям ее произво‐
дителя. Стеклоочистители ветро‐
вого и заднего стекол должны быть
выключены. Снимите антенну и
внешнее оборудование, например, багажник на крыше и т.д.
При ручной мойке тщательно
промойте колесные ниши.
Очистите края и пазы открытых
дверей и капота, а также закрывае‐
мые ими участки кузова.
Блестящие металлические детали
необходимо чистить рекомендо‐
ванным чистящим раствором,
подходящим для ухода за алюми‐
ниевыми поверхностями, чтобы
избежать их повреждения.

298Уход за автомобилемВнимание
Используйте только чистящеесредство с уровнем pH в диапа‐
зоне от 4 до 9.
Не наносите чистящее средство на горячие поверхности.
Запрещается очищать моторный
отсек с помощью пароструйного
аппарата или мойки высокого
давления.
Тщательно вымойте и протрите
автомобиль замшей. Промывайте
замшевую тряпку как можно чаще.
Для окрашенных поверхностей и стекол пользуйтесь разными тряп‐
ками: при попадании воска на
стекла, видимость через них ухуд‐
шается.
Необходимо смазывать петли всех дверей автомобиля (выполняется
на станции техобслуживания).
Не пытайтесь соскоблить смолу
твердыми предметами. На окра‐
шенных поверхностях пользуйтесь
спреем для удаления смолы.
Наружное освещение
Крышки передних фар и других
осветительных приборов выпол‐
нены из пластмассы. Для чистки не рекомендуется использовать абра‐
зивные, едкие или агрессивные
средства, скребки для удаления
льда и допускать чистки всухую.
Полировка и вощение
Регулярно покрывайте автомобиль
воском (по крайней мере после
того, как вода перестанет стекать с поверхности). В противном случае
лакокрасочное покрытие автомо‐
биля может быть повреждено.
Полировка необходима только в
том случае, если краска стала
матовой или покрыта твердыми
наслоениями.
Полироль с силиконом образует
защитную пленку, поэтому нано‐
сить после него воск не нужно.
Не обрабатывайте воском или
полиролем пластмассовые детали.Стекла окон и щетки
стеклоочистителей
Очищайте мягкой тканью без воло‐ кон или замшей для протирки
стекол вместе со средствами для
чистки стекол и удаления насеко‐
мых.
Протирайте заднее стекло с внут‐
ренней стороны только парал‐
лельно нагревательным элемен‐
там, чтобы не повредить их.
Для механического удаления льда
используйте скребок с острой
кромкой. Скребок следует вплот‐
ную прижимать к стеклу, чтобы под него не попадала грязь, которая
может поцарапать стекло.
Удалите остатки грязи, размазан‐
ные щетками стеклоочистителя, с
помощью мягкой ткани и моющего
средства для стекол. Также
очистите окно от следов воска,
насекомых и других загрязнений.
Наледь и грязь на стеклах и
постоянная работа всухую приво‐
дят к повреждению и даже полному разрушению щеток стеклоочисти‐
теля.
