Прилади та органи управління119повороту. Система запалення має
бути увімкненою, але двигун
запускати не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу на станцію технічного обслуговування.
Чергове технічне
обслуговування
Коли система визначить, що термін служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть
масло якнайшвидше) . Виконайте
заміну мастила та фільтра на
станції технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформація про обслуговування 3 293.Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

120Прилади та органи управлінняКонтрольні індикатори в панелі приладів

Прилади та органи управління121ОглядOУказівник повороту 3 121XСистема нагадування про
непристебнутий пасок безпеки
3 122vПодушка безпеки та натягу‐
вачі пасків безпеки 3 122VВимкнення подушок безпеки
3 123pСистема заряджання 3 123ZІндикатор несправності 3 124RСистема гальм і зчеплення
3 124mЕлектричне стоянкове гальмо
3 124jНесправність електричного
стоянкового гальма 3 125-Натисніть педаль 3 124uАнти-блокувальна система
гальм (ABS) 3 125RПеремикання передач 3 125EДистанція руху 3 126cГідропідсилювач керма 3 125)Система попередження про
виїзд за межі смуги руху
3 126nЕлектронну систему курсової
стійкості вимкнено 3 126bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 126kПротибуксовочну гальмівну
систему вимкнено 3 126!Попереднє прогрівання 3 126%Сажовий фільтр 3 126YAdBlue 3 127wСистема контролю тиску в
шинах 3 127IТиск мастила в двигуні 3 127YНизький рівень пального
3 128dІмобілайзер 3 1288Зовнішні освітлювальні
прилади 3 128CДальнє світло 3 128fСистема керування дальнім
світлом 3 128fСвітлодіодні фари 3 151>Протитуманна фара 3 128rЗадня протитуманна фара
3 129mКруїз-контроль 3 129 / адап‐
тивний круїз-контроль 3 129CАдаптивний круїз-контроль
3 129AАвтомобіль попереду 3 129LОбмежувач швидкості 3 129LДопоміжна система визна‐
чення дорожніх знаків 3 129hДверцята відчинені 3 129
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.

122Прилади та органи управлінняШвидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 253, запобіжники
3 261.
Вказівники повороту 3 153.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
На панелі приладів X для сидіння
водія або переднього
пасажирського сидіння світиться
або блимає червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки, але не довше 100 секунд.
Пристібування паска безпеки 3 56.
Стан пасків безпеки на задніх
сидіннях
X після запуску двигуна світиться
або блимає білим чи сірим
кольором в інформаційному центрі водія.
Світиться білим
Пасок безпеки відстебнутий.
Світиться тьмяно
Пасок безпеки пристебнутий.
Блимає білим чи сірим кольором
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 56.
Подушка безпеки та
переднатягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди або світиться під
час руху автомобіля, це свідчить
про несправність у системі
подушок безпеки. Зверніться по
допомогу на станцію технічного
обслуговування. Подушки безпеки
та переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.

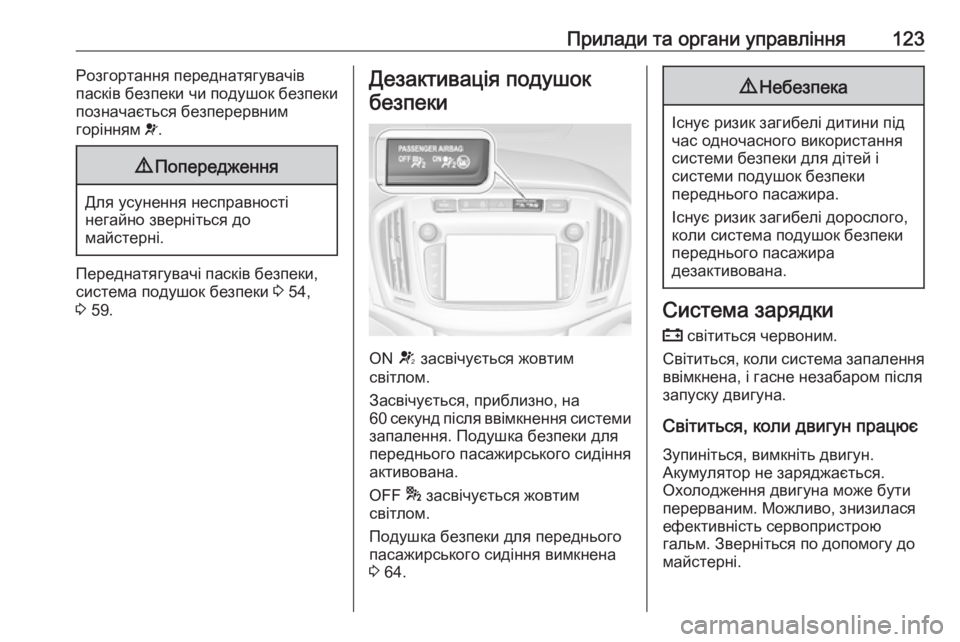

Прилади та органи управління123Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 54,
3 59.
Дезактивація подушок
безпеки
ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 64.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.

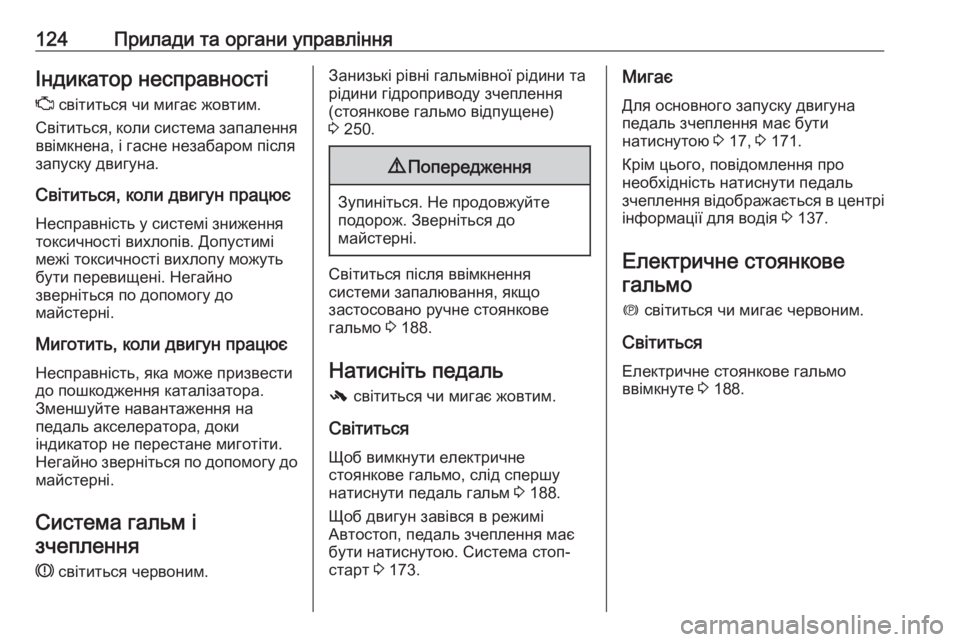

124Прилади та органи управлінняІндикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Система гальм і
зчеплення
R світиться червоним.Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 250.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 188.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб вимкнути електричне
стоянкове гальмо, слід спершу
натиснути педаль гальм 3 188.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 173.
Мигає
Для основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 17, 3 171.
Крім цього, повідомлення про
необхідність натиснути педаль
зчеплення відображається в центрі інформації для водія 3 137.
Електричне стоянкове гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 188.

Прилади та органи управління125МигаєЕлектричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку
увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться Знижена ефективність дії
електричного стоянкового гальма
3 188.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновленнястану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 187.
Перемикання передач
Коли задля економії пального
рекомендується перейти на вищу
передачу, на екрані
відображається R з номером вищої
передачі.
Гідропідсилювач c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 173.
Засвічується при вимкненні підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.

126Прилади та органи управлінняДистанція руху
E показує дистанцію руху,
встановлену для визначення
завчасності повідомлень про
небезпеку зіткнення спереду, у
вигляді зафарбованих смужок
відстані.
Повідомлення про небезпеку
зіткнення спереду 3 207.
Система попередження про виїзд за межі смуги
руху
) світиться зеленим чи миготить
жовтим.
Світиться зеленим
Система ввімкнена та готова до
роботи.
Миготить жовтим Система розпізнає незаплановану
зміну смуги руху.Електронна система
курсової стійкостівимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксовочнагальмівна система
b світиться чи мигає жовтим.
Світиться
У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану дорожнього покриття.
Для усунення несправності
зверніться до майстерні.Мигає
Система активно працює.Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 192,
Система контролю тяги 3 190.
Протибуксовочна
гальмівна система вимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів ! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться чи мигає жовтим.
Сажовий фільтр потребує
чищення.

Прилади та органи управління127Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться
Сажовий фільтр заповнено. Якомога швидше розпочніть
процес чищення.
Мигає
Досягнуто максимального рівня
заповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно розпочніть чищення.
Сажовий фільтр дизельного
двигуна 3 177, Система старт-стоп
3 173.
AdBlue
Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 178.Система контролю тиску в
шинах
w світиться чи мигає жовтим.
Світиться
Втрата тиску в шинах. Негайно зупиніться та перевірте тиск у
шинах.
Мигає
Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться на станцію технічного
обслуговування.
Тиск мастила в двигуні I світиться червоним.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.

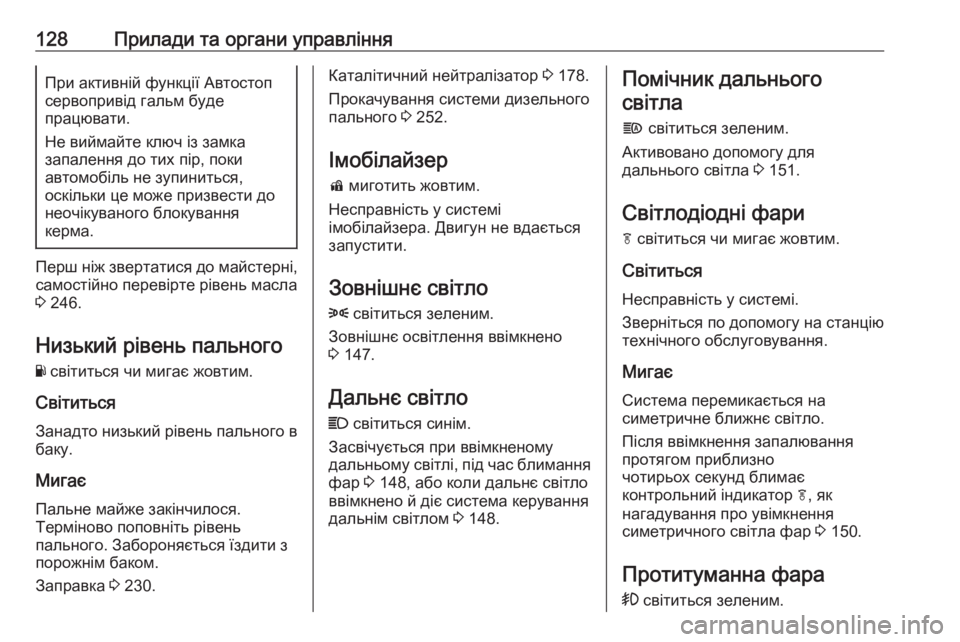

128Прилади та органи управлінняПри активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перш ніж звертатися до майстерні, самостійно перевірте рівень масла
3 246.
Низький рівень пального
Y світиться чи мигає жовтим.
Світиться
Занадто низький рівень пального в
баку.
Мигає Пальне майже закінчилося.
Терміново поповніть рівень
пального. Забороняється їздити з
порожнім баком.
Заправка 3 230.
Каталітичний нейтралізатор 3 178.
Прокачування системи дизельного
пального 3 252.
Імобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера. Двигун не вдається
запустити.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 147.
Дальнє світло
C світиться синім.
Засвічується при ввімкненому
дальньому світлі, під час блимання фар 3 148, або коли дальнє світло
ввімкнено й діє система керування
дальнім світлом 3 148.Помічник дальнього
світла
f світиться зеленим.
Активовано допомогу для
дальнього світла 3 151.
Світлодіодні фари
f світиться чи мигає жовтим.
Світиться Несправність у системі.
Зверніться по допомогу на станцію
технічного обслуговування.
Мигає Система перемикається на
симетричне ближнє світло.
Після ввімкнення запалювання
протягом приблизно
чотирьох секунд блимає
контрольний індикатор f, як
нагадування про увімкнення симетричного світла фар 3 150.
Протитуманна фара
> світиться зеленим.
