OPEL ZAFIRA C 2018.5 Betriebsanleitung (in German)

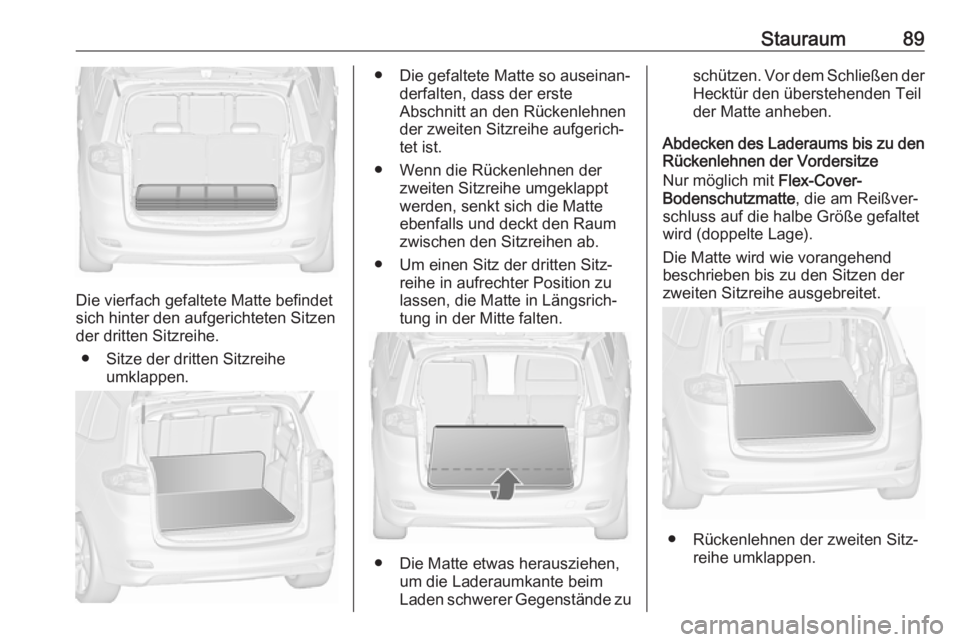

Stauraum89
Die vierfach gefaltete Matte befindet
sich hinter den aufgerichteten Sitzen
der dritten Sitzreihe.
● Sitze der dritten Sitzreihe umklappen.
● Die gefaltete Matte so auseinan‐derfalten, dass der erste
Abschnitt an den Rückenlehnen
der zweiten Sitzreihe aufgerich‐
tet ist.
● Wenn die Rückenlehnen der zweiten Sitzreihe umgeklappt
werden, senkt sich die Matte
ebenfalls und deckt den Raum
zwischen den Sitzreihen ab.
● Um einen Sitz der dritten Sitz‐ reihe in aufrechter Position zu
lassen, die Matte in Längsrich‐
tung in der Mitte falten.
● Die Matte etwas herausziehen, um die Laderaumkante beim
Laden schwerer Gegenstände zu
schützen. Vor dem Schließen der
Hecktür den überstehenden Teil
der Matte anheben.
Abdecken des Laderaums bis zu den
Rückenlehnen der Vordersitze
Nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet wird (doppelte Lage).
Die Matte wird wie vorangehend
beschrieben bis zu den Sitzen der
zweiten Sitzreihe ausgebreitet.
● Rückenlehnen der zweiten Sitz‐ reihe umklappen.

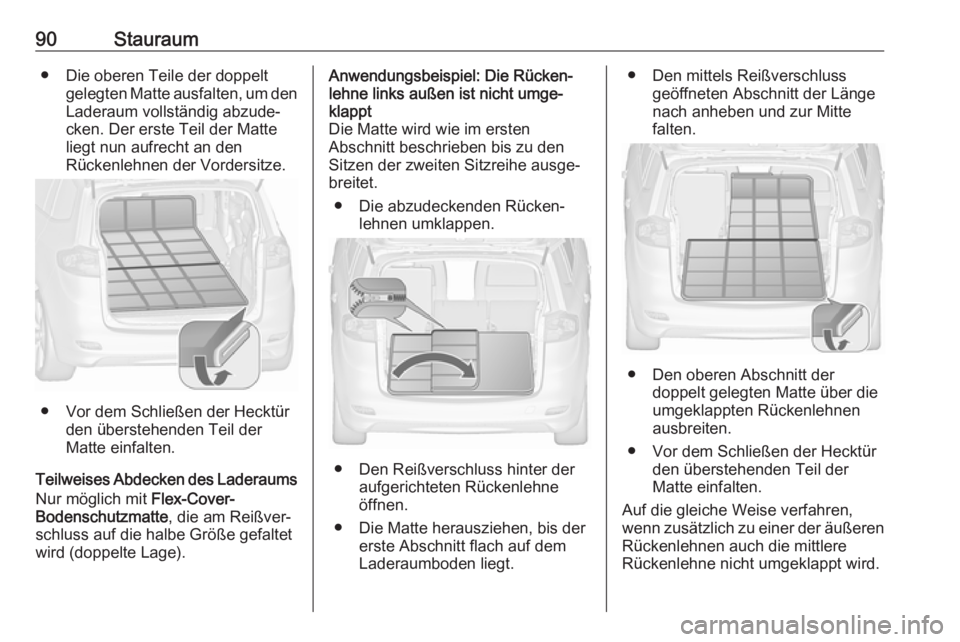

90Stauraum● Die oberen Teile der doppeltgelegten Matte ausfalten, um denLaderaum vollständig abzude‐
cken. Der erste Teil der Matte
liegt nun aufrecht an den
Rückenlehnen der Vordersitze.
● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Teilweises Abdecken des Laderaums Nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet
wird (doppelte Lage).
Anwendungsbeispiel: Die Rücken‐
lehne links außen ist nicht umge‐
klappt
Die Matte wird wie im ersten
Abschnitt beschrieben bis zu den
Sitzen der zweiten Sitzreihe ausge‐
breitet.
● Die abzudeckenden Rücken‐ lehnen umklappen.
● Den Reißverschluss hinter deraufgerichteten Rückenlehne
öffnen.
● Die Matte herausziehen, bis der erste Abschnitt flach auf dem
Laderaumboden liegt.
● Den mittels Reißverschluss geöffneten Abschnitt der Länge
nach anheben und zur Mitte
falten.
● Den oberen Abschnitt der doppelt gelegten Matte über die
umgeklappten Rückenlehnen
ausbreiten.
● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Auf die gleiche Weise verfahren,
wenn zusätzlich zu einer der äußeren
Rückenlehnen auch die mittlere
Rückenlehne nicht umgeklappt wird.

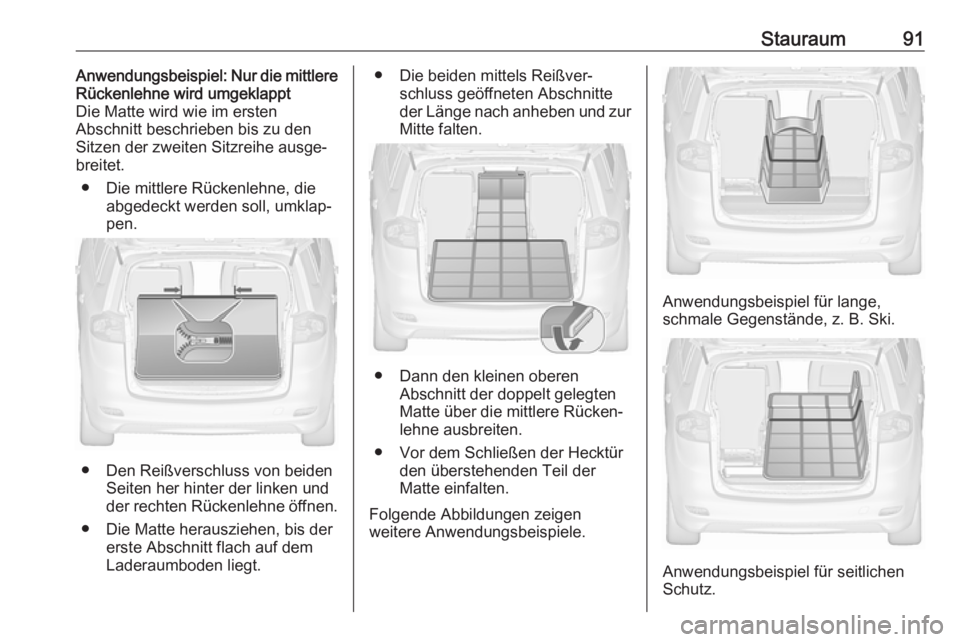

Stauraum91Anwendungsbeispiel: Nur die mittlere
Rückenlehne wird umgeklappt
Die Matte wird wie im ersten
Abschnitt beschrieben bis zu den
Sitzen der zweiten Sitzreihe ausge‐ breitet.
● Die mittlere Rückenlehne, die abgedeckt werden soll, umklap‐pen.
● Den Reißverschluss von beiden Seiten her hinter der linken und
der rechten Rückenlehne öffnen.
● Die Matte herausziehen, bis der erste Abschnitt flach auf dem
Laderaumboden liegt.
● Die beiden mittels Reißver‐ schluss geöffneten Abschnitte
der Länge nach anheben und zur Mitte falten.
● Dann den kleinen oberen Abschnitt der doppelt gelegten
Matte über die mittlere Rücken‐
lehne ausbreiten.
● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Folgende Abbildungen zeigen
weitere Anwendungsbeispiele.
Anwendungsbeispiel für lange,
schmale Gegenstände, z. B. Ski.
Anwendungsbeispiel für seitlichen
Schutz.

92Stauraum

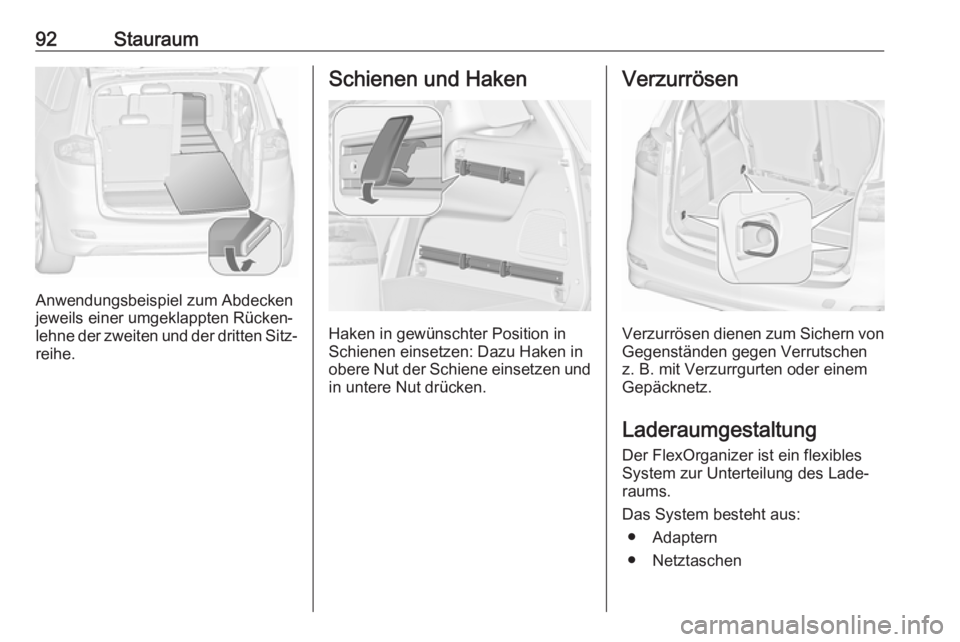

Anwendungsbeispiel zum Abdecken
jeweils einer umgeklappten Rücken‐
lehne der zweiten und der dritten Sitz‐ reihe.
Schienen und Haken
Haken in gewünschter Position in
Schienen einsetzen: Dazu Haken in
obere Nut der Schiene einsetzen und
in untere Nut drücken.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus:
● Adaptern
● Netztaschen

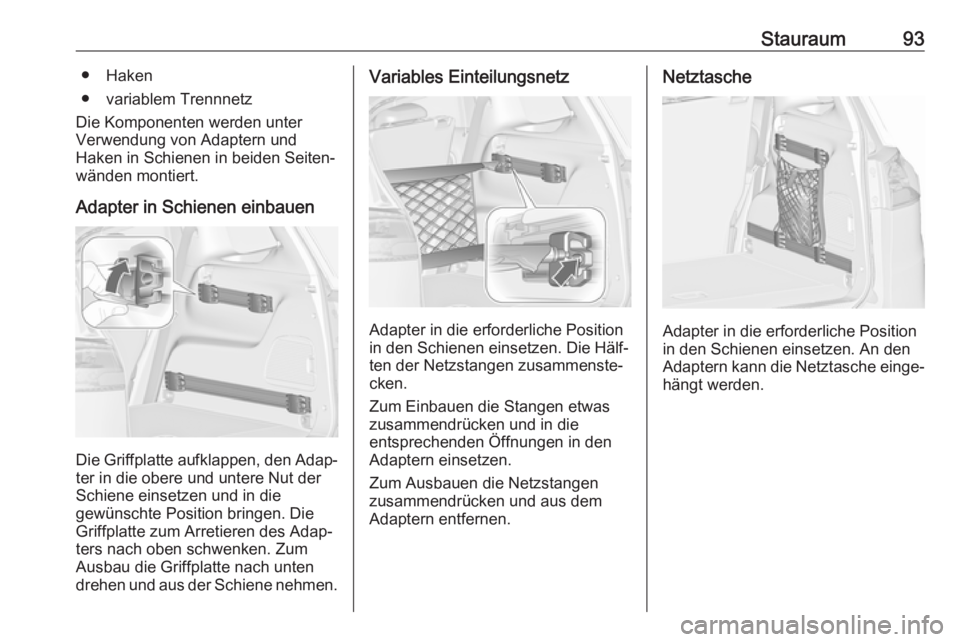

Stauraum93● Haken
● variablem Trennnetz
Die Komponenten werden unter
Verwendung von Adaptern und
Haken in Schienen in beiden Seiten‐
wänden montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die
gewünschte Position bringen. Die
Griffplatte zum Arretieren des Adap‐
ters nach oben schwenken. Zum
Ausbau die Griffplatte nach unten
drehen und aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas
zusammendrücken und in die
entsprechenden Öffnungen in den
Adaptern einsetzen.
Zum Ausbauen die Netzstangen
zusammendrücken und aus dem
Adaptern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

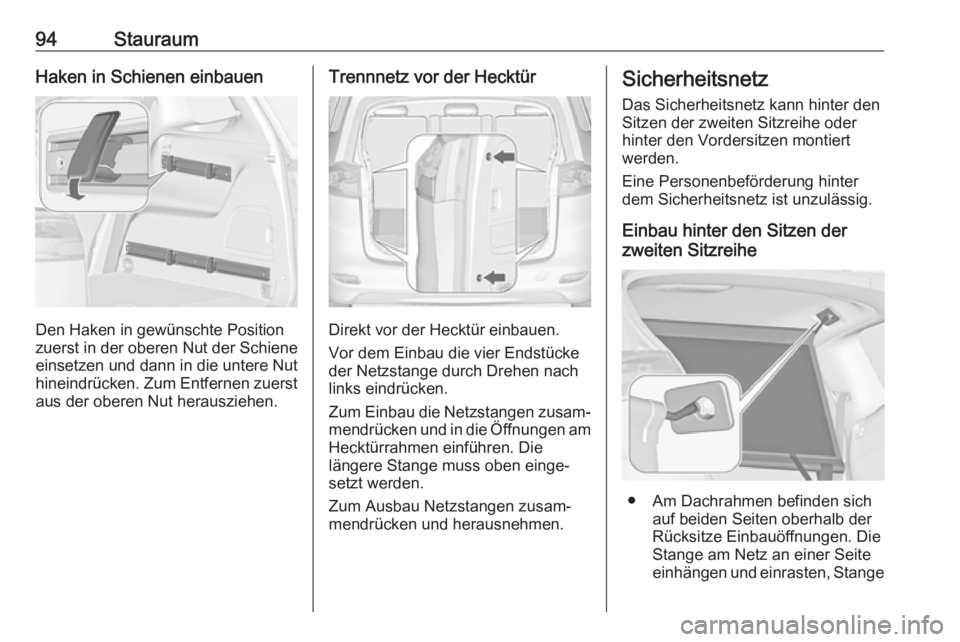

94StauraumHaken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Entfernen zuerst aus der oberen Nut herausziehen.
Trennnetz vor der Hecktür
Direkt vor der Hecktür einbauen.
Vor dem Einbau die vier Endstücke
der Netzstange durch Drehen nach
links eindrücken.
Zum Einbau die Netzstangen zusam‐ mendrücken und in die Öffnungen amHecktürrahmen einführen. Die
längere Stange muss oben einge‐
setzt werden.
Zum Ausbau Netzstangen zusam‐
mendrücken und herausnehmen.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Sitzen der zweiten Sitzreihe oder
hinter den Vordersitzen montiert
werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau hinter den Sitzen der
zweiten Sitzreihe
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange

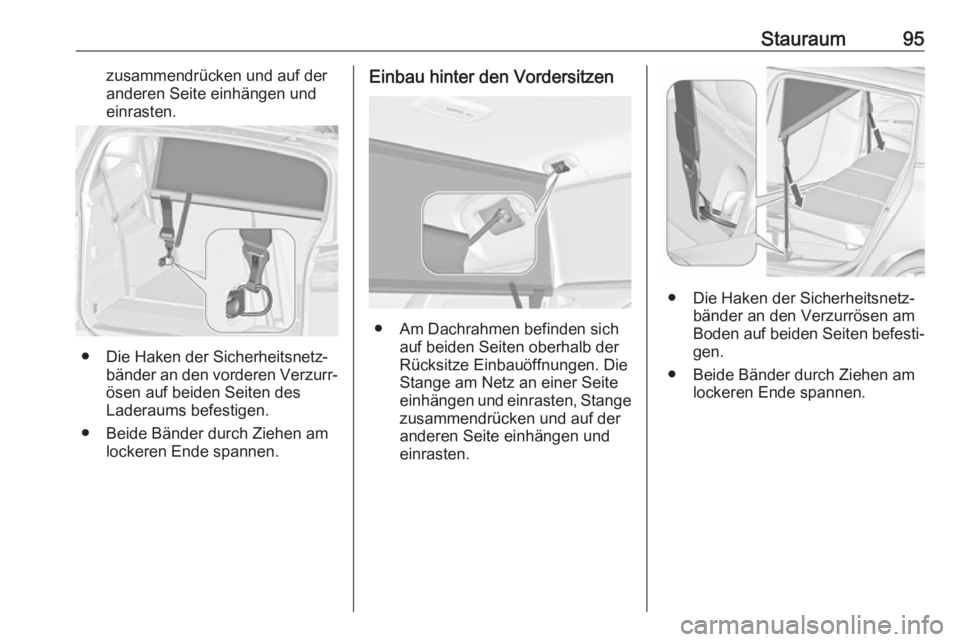

Stauraum95zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den vorderen Verzurr‐ösen auf beiden Seiten des
Laderaums befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Einbau hinter den Vordersitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Verzurrösen am
Boden auf beiden Seiten befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.

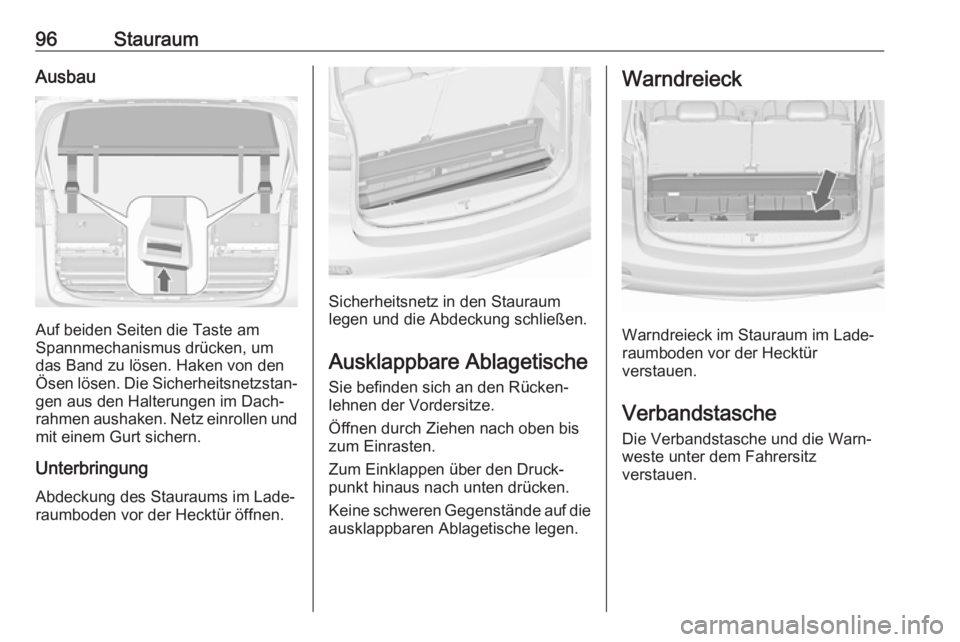

96StauraumAusbau
Auf beiden Seiten die Taste am
Spannmechanismus drücken, um
das Band zu lösen. Haken von den
Ösen lösen. Die Sicherheitsnetzstan‐ gen aus den Halterungen im Dach‐
rahmen aushaken. Netz einrollen und
mit einem Gurt sichern.
Unterbringung
Abdeckung des Stauraums im Lade‐
raumboden vor der Hecktür öffnen.
Sicherheitsnetz in den Stauraum legen und die Abdeckung schließen.
Ausklappbare Ablagetische
Sie befinden sich an den Rücken‐
lehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis
zum Einrasten.
Zum Einklappen über den Druck‐
punkt hinaus nach unten drücken.
Keine schweren Gegenstände auf die
ausklappbaren Ablagetische legen.
Warndreieck
Warndreieck im Stauraum im Lade‐
raumboden vor der Hecktür
verstauen.
Verbandstasche Die Verbandstasche und die Warn‐
weste unter dem Fahrersitz
verstauen.

Stauraum97
Mit den Bändern befestigen.
Bei einer anderen Ausführung befin‐
det sich die Verbandstasche unter
dem Fahrersitz. Rollo verschieben,
um das Fach zu öffnen bzw. zu schlie‐ ßen.Dachgepäckträger
Aus Sicherheitsgründen und zur Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Weitere Informationen erhalten Sie von Ihrer
Werkstatt.
Einbauanleitung beachten und Dach‐ gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Fahrzeuge mit Dachreling

98StauraumDen Dachgepäckträger im Bereich
der Löcher (in der Abbildung durch
die Pfeile gekennzeichnet) fixieren.
Fahrzeuge ohne Dachreling
Zur Befestigung eines Dachgepäck‐
trägers die Kappen in den Dachleis‐
ten öffnen. Die Befestigungsvorrich‐
tungen nach Anweisung in die in der
Abbildung dargestellte Halterung einführen.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen schwerere nach
unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 92.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Keine Gegenstände auf der Laderaumabdeckung oder auf
der Instrumententafel ablegen.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐
freiheit des Fahrers einschrän‐ ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 328) und dem EU-Leerge‐
wicht.
