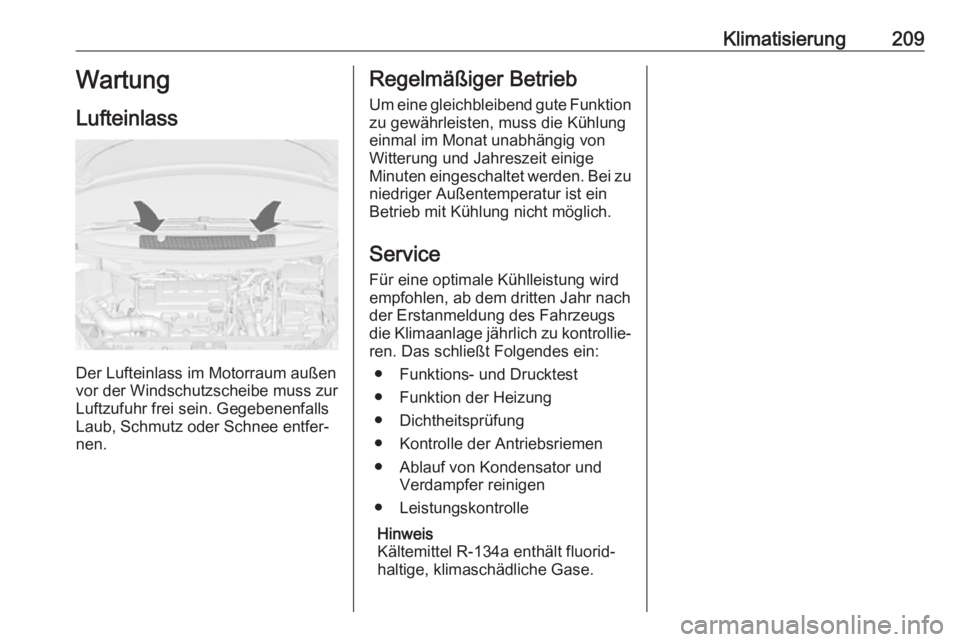

Klimatisierung209Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Witterung und Jahreszeit einige
Minuten eingeschaltet werden. Bei zu
niedriger Außentemperatur ist ein
Betrieb mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Verdampfer reinigen
● Leistungskontrolle
Hinweis
Kältemittel R-134a enthält fluorid‐
haltige, klimaschädliche Gase.

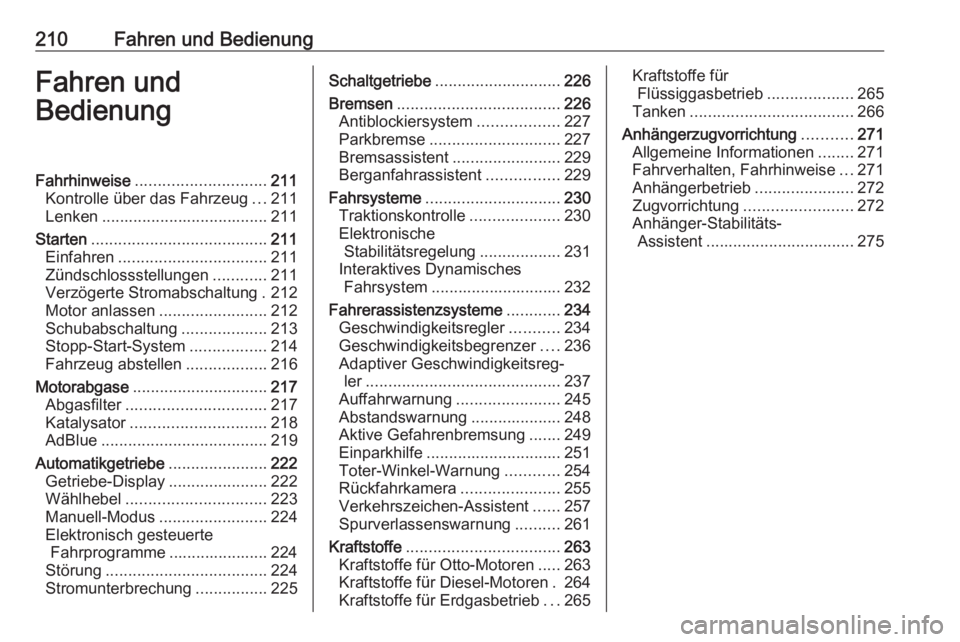

210Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 211
Kontrolle über das Fahrzeug ...211
Lenken ..................................... 211
Starten ....................................... 211
Einfahren ................................. 211
Zündschlossstellungen ............211
Verzögerte Stromabschaltung . 212
Motor anlassen ........................212
Schubabschaltung ...................213
Stopp-Start-System .................214
Fahrzeug abstellen ..................216
Motorabgase .............................. 217
Abgasfilter ............................... 217
Katalysator .............................. 218
AdBlue ..................................... 219
Automatikgetriebe ......................222
Getriebe-Display ......................222
Wählhebel ............................... 223
Manuell-Modus ........................224
Elektronisch gesteuerte Fahrprogramme ...................... 224
Störung .................................... 224
Stromunterbrechung ................225Schaltgetriebe ............................ 226
Bremsen .................................... 226
Antiblockiersystem ..................227
Parkbremse ............................. 227
Bremsassistent ........................229
Berganfahrassistent ................229
Fahrsysteme .............................. 230
Traktionskontrolle ....................230
Elektronische Stabilitätsregelung ..................231
Interaktives Dynamisches Fahrsystem ............................. 232
Fahrerassistenzsysteme ............234
Geschwindigkeitsregler ...........234
Geschwindigkeitsbegrenzer ....236
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 237
Auffahrwarnung .......................245
Abstandswarnung ....................248
Aktive Gefahrenbremsung .......249
Einparkhilfe .............................. 251
Toter-Winkel-Warnung ............254
Rückfahrkamera ......................255
Verkehrszeichen-Assistent ......257
Spurverlassenswarnung ..........261
Kraftstoffe .................................. 263
Kraftstoffe für Otto-Motoren .....263
Kraftstoffe für Diesel-Motoren . 264
Kraftstoffe für Erdgasbetrieb ...265Kraftstoffe für
Flüssiggasbetrieb ...................265
Tanken .................................... 266
Anhängerzugvorrichtung ...........271
Allgemeine Informationen ........271
Fahrverhalten, Fahrhinweise ...271
Anhängerbetrieb ......................272
Zugvorrichtung ........................ 272
Anhänger-Stabilitäts- Assistent ................................. 275

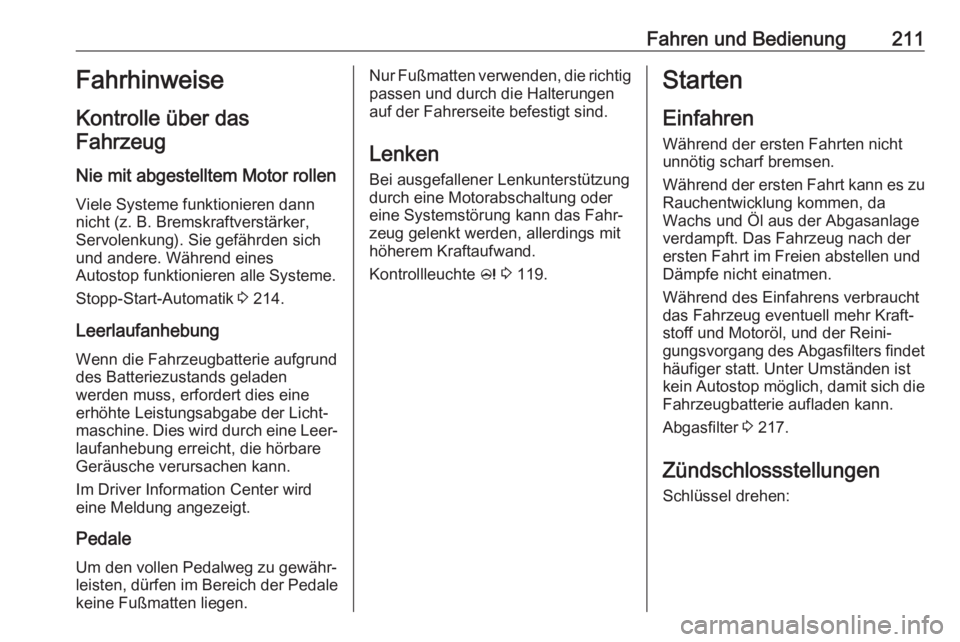

Fahren und Bedienung211FahrhinweiseKontrolle über das
Fahrzeug
Nie mit abgestelltem Motor rollen
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker,
Servolenkung). Sie gefährden sich
und andere. Während eines
Autostop funktionieren alle Systeme.
Stopp-Start-Automatik 3 214.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund des Batteriezustands geladen
werden muss, erfordert dies eine
erhöhte Leistungsabgabe der Licht‐
maschine. Dies wird durch eine Leer‐
laufanhebung erreicht, die hörbare
Geräusche verursachen kann.
Im Driver Information Center wird
eine Meldung angezeigt.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.Nur Fußmatten verwenden, die richtig
passen und durch die Halterungen
auf der Fahrerseite befestigt sind.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 119.Starten
Einfahren Während der ersten Fahrten nichtunnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐
stoff und Motoröl, und der Reini‐
gungsvorgang des Abgasfilters findet
häufiger statt. Unter Umständen ist
kein Autostop möglich, damit sich die
Fahrzeugbatterie aufladen kann.
Abgasfilter 3 217.

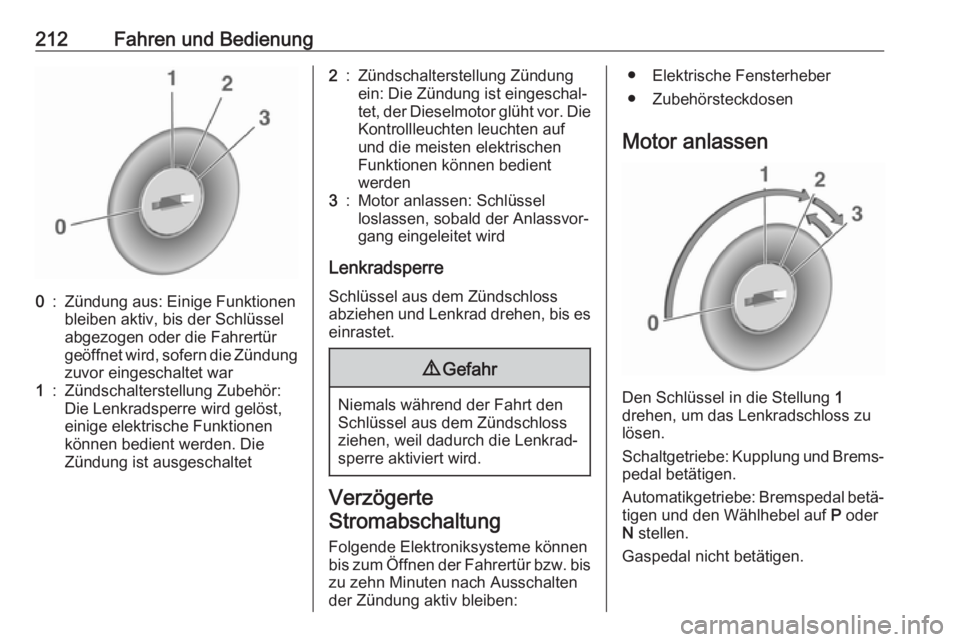

Zündschlossstellungen Schlüssel drehen:

212Fahren und Bedienung0:Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war1:Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die
Zündung ist ausgeschaltet2:Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet, der Dieselmotor glüht vor. Die
Kontrollleuchten leuchten auf
und die meisten elektrischen
Funktionen können bedient
werden3:Motor anlassen: Schlüssel
loslassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss
abziehen und Lenkrad drehen, bis es
einrastet.
9 Gefahr
Niemals während der Fahrt den
Schlüssel aus dem Zündschloss
ziehen, weil dadurch die Lenkrad‐
sperre aktiviert wird.
Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis zu zehn Minuten nach Ausschalten
der Zündung aktiv bleiben:
● Elektrische Fensterheber
● Zubehörsteckdosen
Motor anlassen
Den Schlüssel in die Stellung 1
drehen, um das Lenkradschloss zu
lösen.
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.

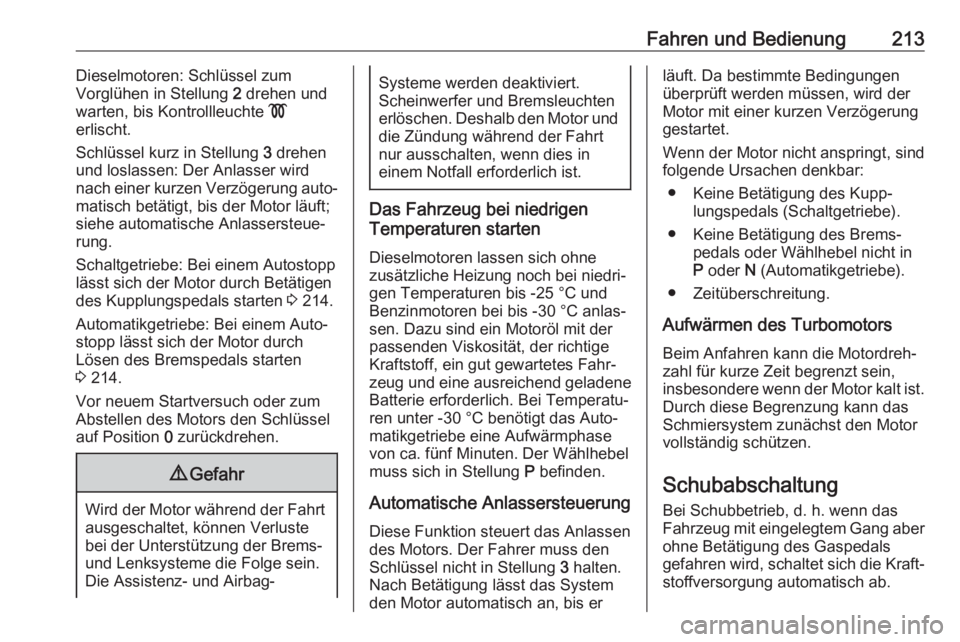

Fahren und Bedienung213Dieselmotoren: Schlüssel zum
Vorglühen in Stellung 2 drehen und
warten, bis Kontrollleuchte !
erlischt.
Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Schaltgetriebe: Bei einem Autostopp
lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 214.
Automatikgetriebe: Bei einem Auto‐ stopp lässt sich der Motor durch
Lösen des Bremspedals starten
3 214.
Vor neuem Startversuch oder zum
Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, können Verluste
bei der Unterstützung der Brems-
und Lenksysteme die Folge sein.
Die Assistenz- und Airbag-
Systeme werden deaktiviert.
Scheinwerfer und Bremsleuchten
erlöschen. Deshalb den Motor und
die Zündung während der Fahrt nur ausschalten, wenn dies in
einem Notfall erforderlich ist.
Das Fahrzeug bei niedrigen
Temperaturen starten
Dieselmotoren lassen sich ohne
zusätzliche Heizung noch bei niedri‐
gen Temperaturen bis -25 °C und
Benzinmotoren bei bis -30 °C anlas‐
sen. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Batterie erforderlich. Bei Temperatu‐ren unter -30 °C benötigt das Auto‐
matikgetriebe eine Aufwärmphase
von ca. fünf Minuten. Der Wählhebel
muss sich in Stellung P befinden.
Automatische Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht in
P oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.

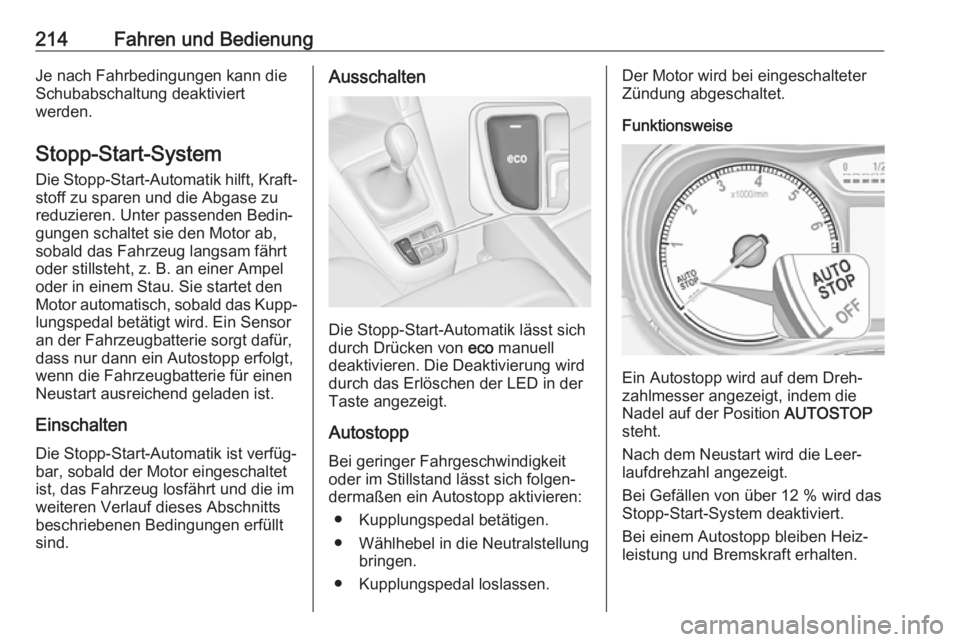

214Fahren und BedienungJe nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐ stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür, dass nur dann ein Autostopp erfolgt,wenn die Fahrzeugbatterie für einen
Neustart ausreichend geladen ist.
Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostopp Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
● Kupplungspedal betätigen.
● Wählhebel in die Neutralstellung bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei Gefällen von über 12 % wird das
Stopp-Start-System deaktiviert.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.

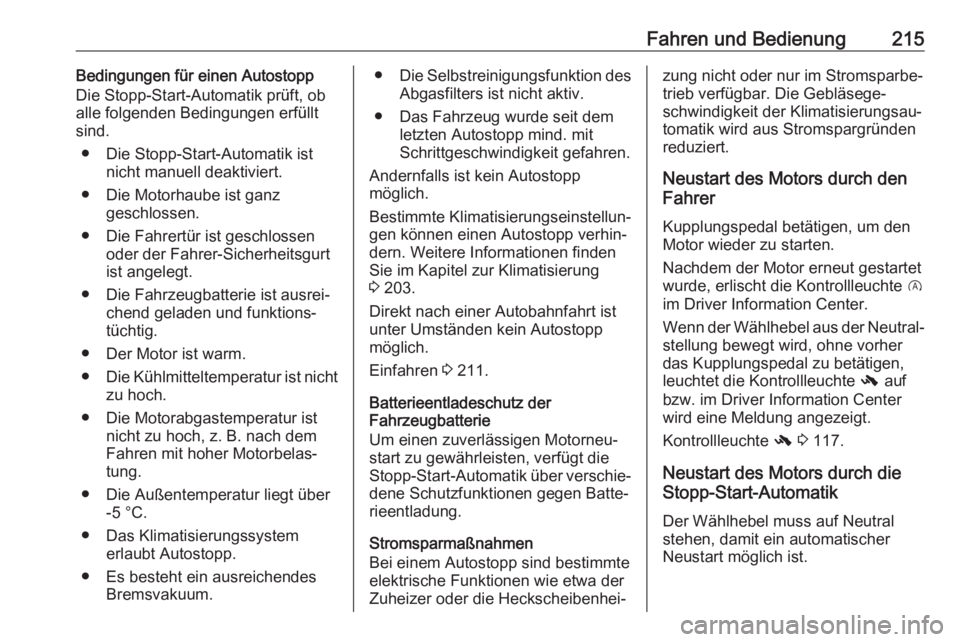

Fahren und Bedienung215Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.
● Es besteht ein ausreichendes Bremsvakuum.●Die Selbstreinigungsfunktion des
Abgasfilters ist nicht aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐ dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 203.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 211.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind bestimmte elektrische Funktionen wie etwa der
Zuheizer oder die Heckscheibenhei‐zung nicht oder nur im Stromsparbe‐
trieb verfügbar. Die Gebläsege‐
schwindigkeit der Klimatisierungsau‐
tomatik wird aus Stromspargründen
reduziert.
Neustart des Motors durch den
Fahrer
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Nachdem der Motor erneut gestartet
wurde, erlischt die Kontrollleuchte D
im Driver Information Center.
Wenn der Wählhebel aus der Neutral‐
stellung bewegt wird, ohne vorher
das Kupplungspedal zu betätigen,
leuchtet die Kontrollleuchte - auf
bzw. im Driver Information Center
wird eine Meldung angezeigt.
Kontrollleuchte - 3 117.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.

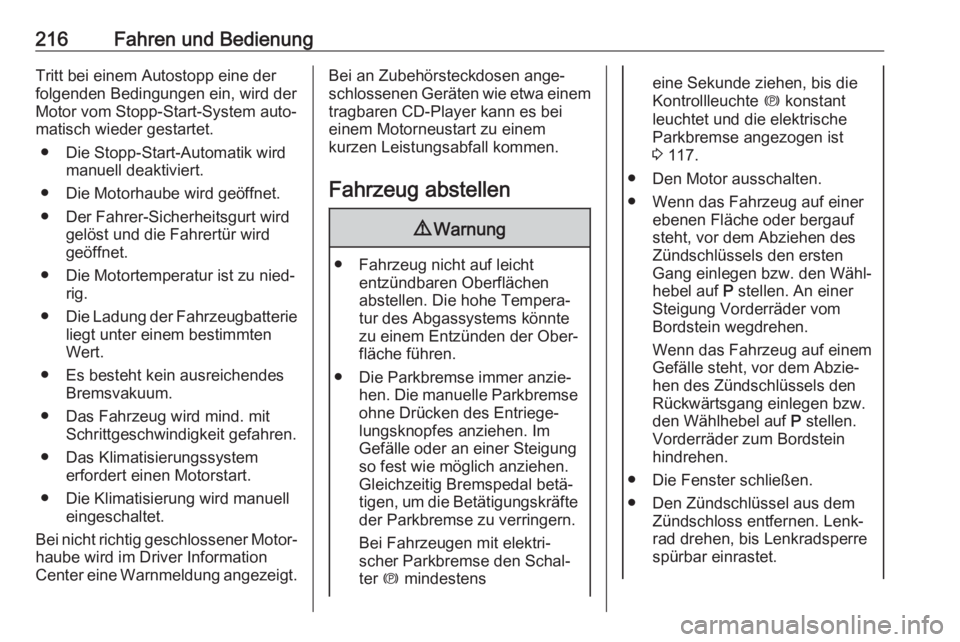

216Fahren und BedienungTritt bei einem Autostopp eine derfolgenden Bedingungen ein, wird der
Motor vom Stopp-Start-System auto‐
matisch wieder gestartet.
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.Bei an Zubehörsteckdosen ange‐ schlossenen Geräten wie etwa einem
tragbaren CD-Player kann es bei
einem Motorneustart zu einem
kurzen Leistungsabfall kommen.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐ lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse den Schal‐
ter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant
leuchtet und die elektrische
Parkbremse angezogen ist
3 117.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐ hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.
Vorderräder zum Bordstein
hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐
rad drehen, bis Lenkradsperre
spürbar einrastet.

Fahren und Bedienung217Bei Fahrzeugen mit Automatik‐getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 278.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.
Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Der Abgasfilter ist ein Partikelfilter für
Diesel- und Benzinmotoren.
Automatische Reinigung
Das Abgasfiltersystem filtert schädli‐
che Rußpartikel aus den Motorabga‐
sen. Das System verfügt über eine
Selbstreinigungsfunktion, die
während der Fahrt ohne einen
Hinweis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch
Verbrennen der zurückgehaltenen
Rußpartikel bei hoher Temperatur
gereinigt. Dieser Vorgang läuft auto‐
matisch bei bestimmten Fahrbedin‐
gungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und
zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐
stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.

218Fahren und BedienungWenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch Aufleuchten von % und eine
Warnmeldung im Driver Information
Center angezeigt.
Wenn der Abgasfilter zugesetzt ist,
leuchtet % in Verbindung mit einer
Warnmeldung. Den Reinigungsvor‐ gang so bald wie möglich beginnen.
% blinkt in Verbindung mit einer
Warnmeldung, wenn der Abgasfilter
seinen maximalen Füllstand erreicht
hat. Sofort mit dem Reinigungsvor‐
gang beginnen, um Motorschäden zu vermeiden.
Selbstreinigung aktivieren Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 U/min halten.
Wenn nötig zurückschalten. Die
Reinigung des Abgasfilters wird dann
gestartet.
Der Reinigungsvorgang wird bei
hohen Motordrehzahlen und -lasten
schneller abgeschlossen.Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiterfahren, bis die Selbstreinigung
abgeschlossen ist.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Driver
Information Center wird eine Warn‐
meldung angezeigt. Die Motorleis‐ tung ist unter Umständen reduziert.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 263, 3 333 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
