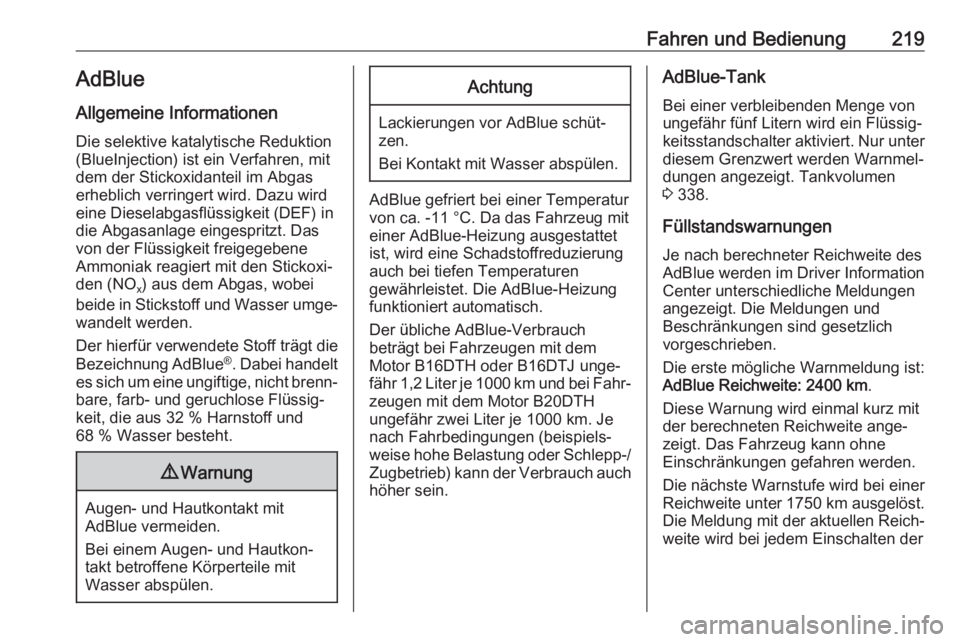

Fahren und Bedienung219AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene
Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei handelt
es sich um eine ungiftige, nicht brenn‐ bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt bei Fahrzeugen mit dem
Motor B16DTH oder B16DTJ unge‐
fähr 1,2 Liter je 1000 km und bei Fahr‐
zeugen mit dem Motor B20DTH
ungefähr zwei Liter je 1000 km. Je
nach Fahrbedingungen (beispiels‐
weise hohe Belastung oder Schlepp-/ Zugbetrieb) kann der Verbrauch auch
höher sein.
AdBlue-Tank
Bei einer verbleibenden Menge von ungefähr fünf Litern wird ein Flüssig‐ keitsstandschalter aktiviert. Nur unter diesem Grenzwert werden Warnmel‐dungen angezeigt. Tankvolumen
3 338.
Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information
Center unterschiedliche Meldungen
angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist: AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst.
Die Meldung mit der aktuellen Reich‐
weite wird bei jedem Einschalten der

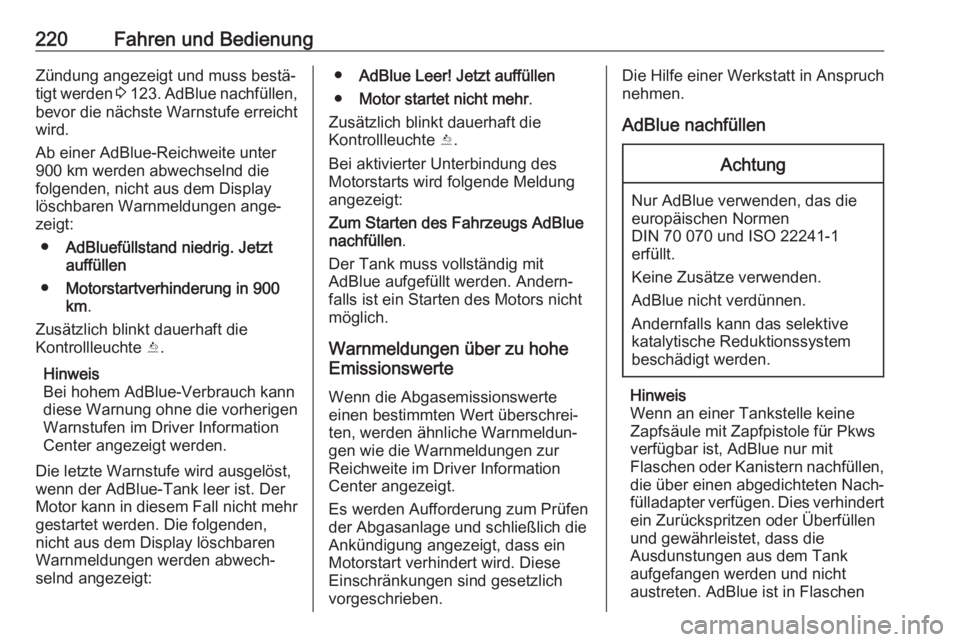

220Fahren und BedienungZündung angezeigt und muss bestä‐
tigt werden 3 123 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:
● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐
selnd angezeigt:● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des
Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .
Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐
falls ist ein Starten des Motors nicht
möglich.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.Die Hilfe einer Werkstatt in Anspruch nehmen.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen

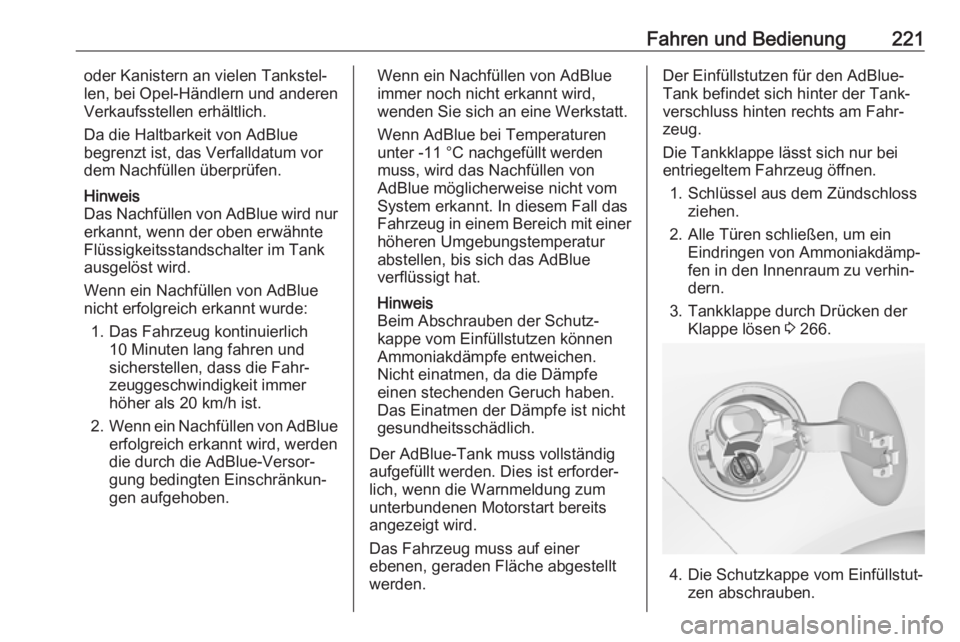

Fahren und Bedienung221oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Das Nachfüllen von AdBlue wird nur
erkannt, wenn der oben erwähnte
Flüssigkeitsstandschalter im Tank
ausgelöst wird.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und
sicherstellen, dass die Fahr‐
zeuggeschwindigkeit immer
höher als 20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.Wenn ein Nachfüllen von AdBlue
immer noch nicht erkannt wird,
wenden Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur
abstellen, bis sich das AdBlue
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Der AdBlue-Tank muss vollständig
aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen.
1. Schlüssel aus dem Zündschloss ziehen.
2. Alle Türen schließen, um ein Eindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 266.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.

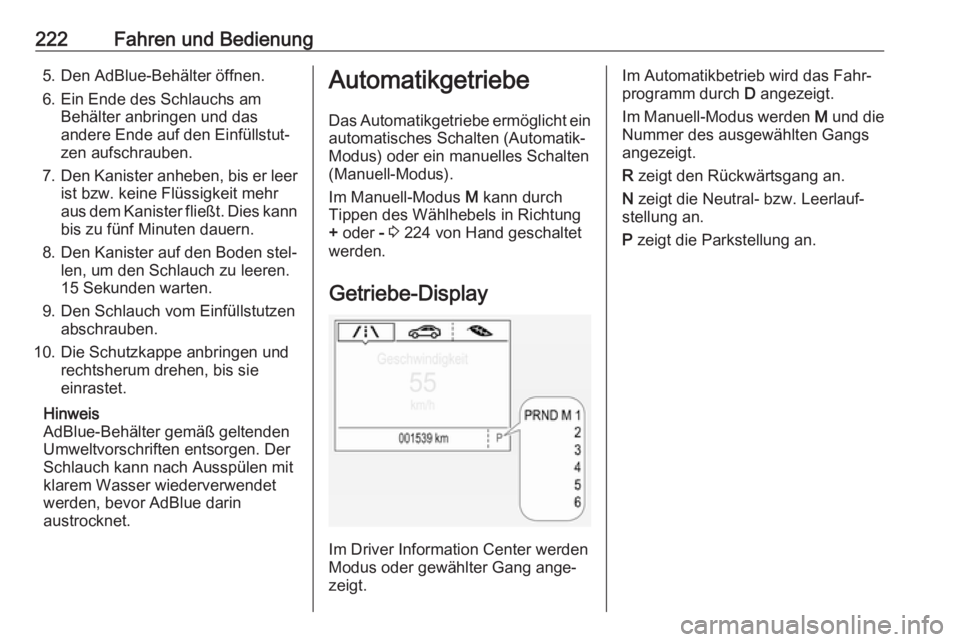

222Fahren und Bedienung5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
7. Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechtsherum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden Umweltvorschriften entsorgen. Der
Schlauch kann nach Ausspülen mit
klarem Wasser wiederverwendet
werden, bevor AdBlue darin
austrocknet.Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Im Manuell-Modus M kann durch
Tippen des Wählhebels in Richtung
+ oder - 3 224 von Hand geschaltet
werden.
Getriebe-Display
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.

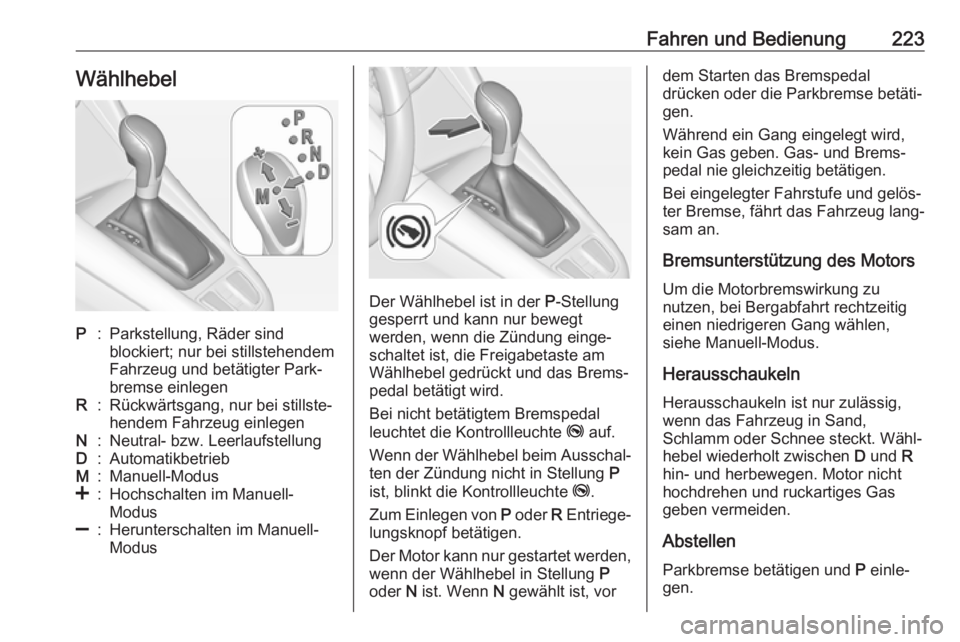

Fahren und Bedienung223WählhebelP:Parkstellung, Räder sind
blockiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐
gen.
Während ein Gang eingelegt wird,
kein Gas geben. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegter Fahrstufe und gelös‐
ter Bremse, fährt das Fahrzeug lang‐
sam an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Herausschaukeln ist nur zulässig,
wenn das Fahrzeug in Sand,
Schlamm oder Schnee steckt. Wähl‐ hebel wiederholt zwischen D und R
hin- und herbewegen. Motor nicht
hochdrehen und ruckartiges Gas
geben vermeiden.
Abstellen
Parkbremse betätigen und P einle‐
gen.

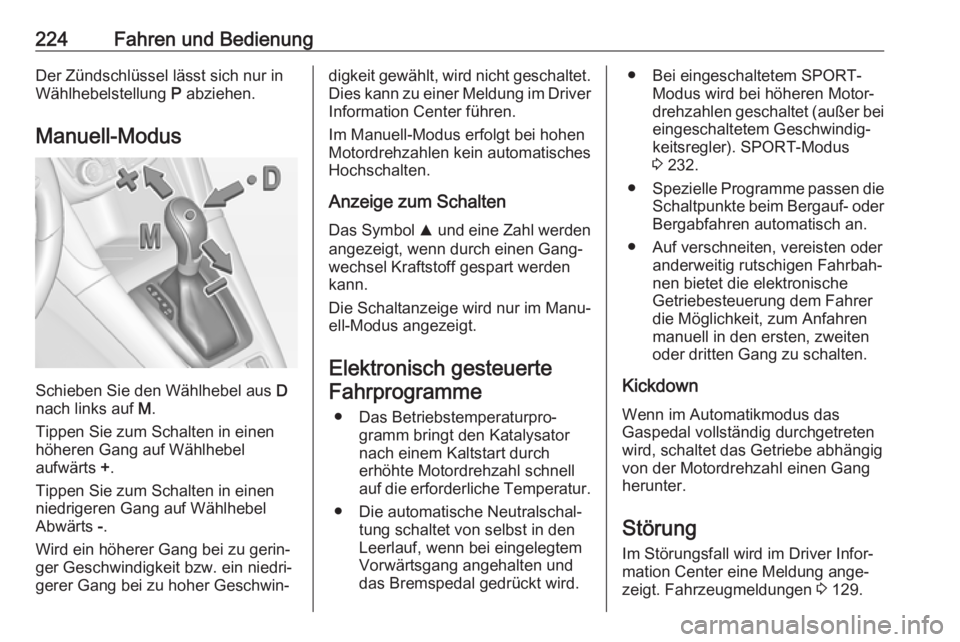

224Fahren und BedienungDer Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.
Manuell-Modus
Schieben Sie den Wählhebel aus D
nach links auf M.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel
aufwärts +.
Tippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel
Abwärts -.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.
Im Manuell-Modus erfolgt bei hohen Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten
Das Symbol R und eine Zahl werden
angezeigt, wenn durch einen Gang‐
wechsel Kraftstoff gespart werden
kann.
Die Schaltanzeige wird nur im Manu‐
ell-Modus angezeigt.
Elektronisch gesteuerte Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Die automatische Neutralschal‐ tung schaltet von selbst in den
Leerlauf, wenn bei eingelegtem
Vorwärtsgang angehalten und
das Bremspedal gedrückt wird.● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 232.
● Spezielle Programme passen die
Schaltpunkte beim Bergauf- oder Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen bietet die elektronische
Getriebesteuerung dem Fahrer
die Möglichkeit, zum Anfahren
manuell in den ersten, zweiten
oder dritten Gang zu schalten.
Kickdown
Wenn im Automatikmodus das
Gaspedal vollständig durchgetreten
wird, schaltet das Getriebe abhängig von der Motordrehzahl einen Gang
herunter.
Störung
Im Störungsfall wird im Driver Infor‐
mation Center eine Meldung ange‐
zeigt. Fahrzeugmeldungen 3 129.

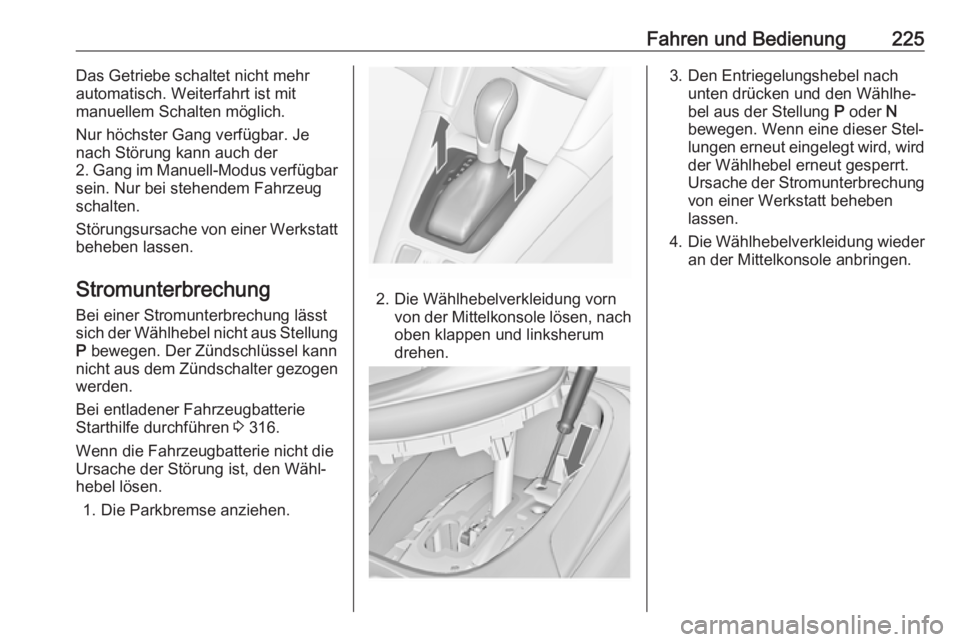

Fahren und Bedienung225Das Getriebe schaltet nicht mehr
automatisch. Weiterfahrt ist mit
manuellem Schalten möglich.
Nur höchster Gang verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus verfügbar
sein. Nur bei stehendem Fahrzeug
schalten.
Störungsursache von einer Werkstatt beheben lassen.
Stromunterbrechung Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 316.
Wenn die Fahrzeugbatterie nicht die Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Die Wählhebelverkleidung vorn von der Mittelkonsole lösen, nachoben klappen und linksherum
drehen.
3. Den Entriegelungshebel nach unten drücken und den Wählhe‐bel aus der Stellung P oder N
bewegen. Wenn eine dieser Stel‐
lungen erneut eingelegt wird, wird
der Wählhebel erneut gesperrt.
Ursache der Stromunterbrechung von einer Werkstatt beheben
lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.

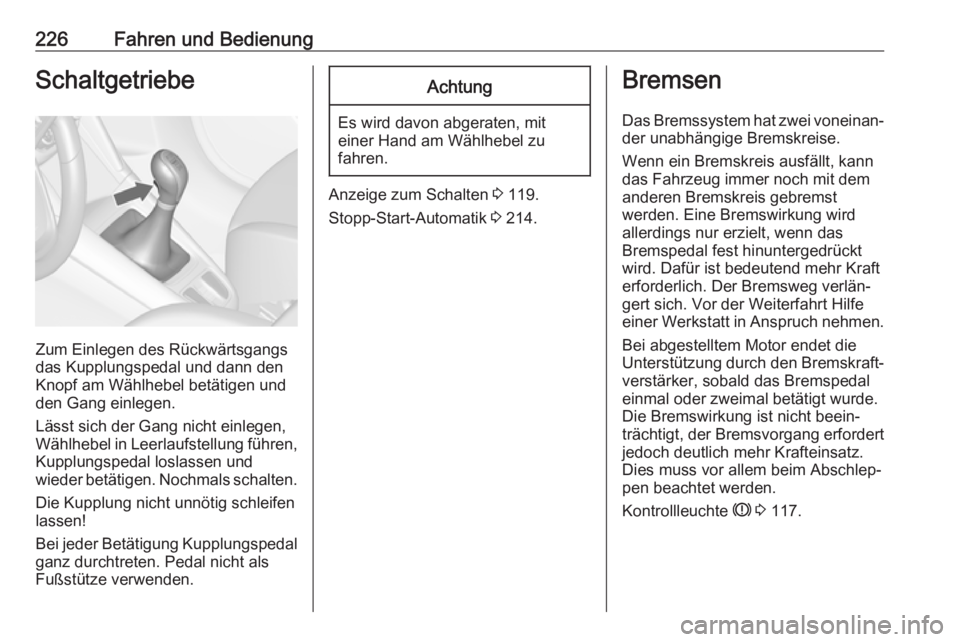

226Fahren und BedienungSchaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und
wieder betätigen. Nochmals schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
ganz durchtreten. Pedal nicht als
Fußstütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 119.
Stopp-Start-Automatik 3 214.
Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Vor der Weiterfahrt Hilfe
einer Werkstatt in Anspruch nehmen.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 117.

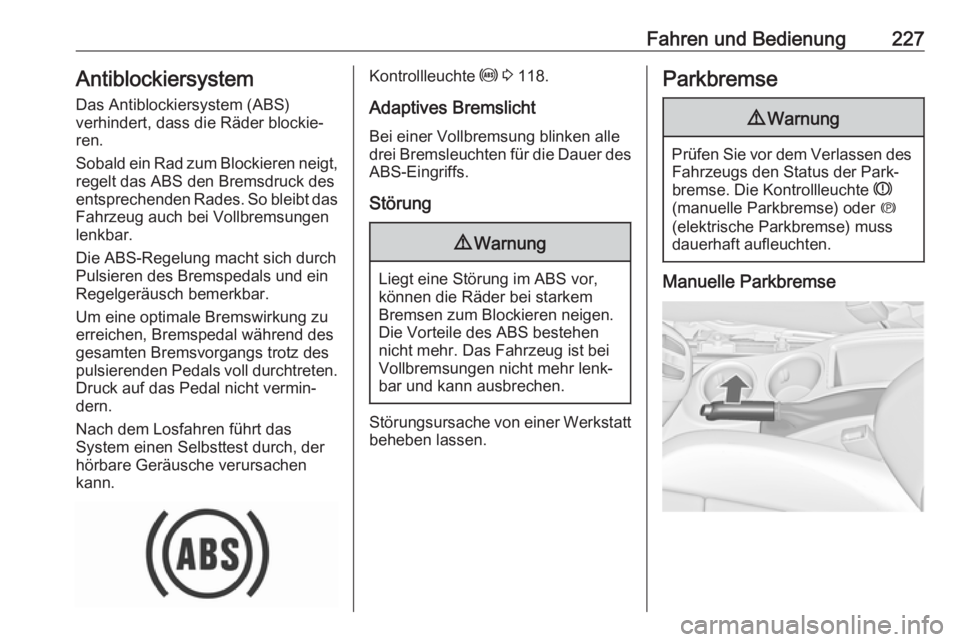

Fahren und Bedienung227AntiblockiersystemDas Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐ ren.
Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.Kontrollleuchte u 3 118.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse9 Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte R
(manuelle Parkbremse) oder m
(elektrische Parkbremse) muss
dauerhaft aufleuchten.
Manuelle Parkbremse

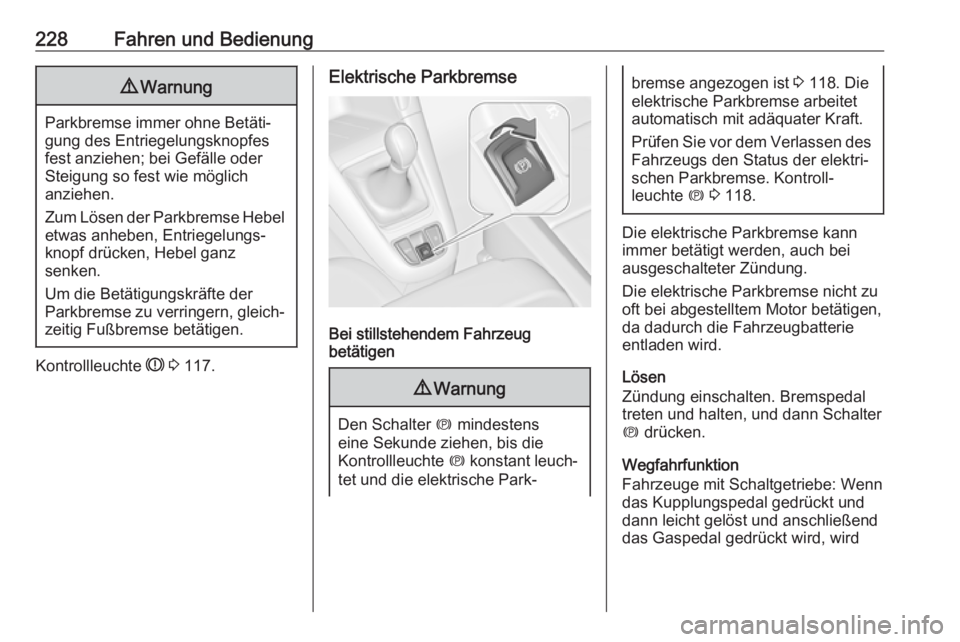

228Fahren und Bedienung9Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich
anziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz
senken.
Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig Fußbremse betätigen.
Kontrollleuchte R 3 117.
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
9 Warnung
Den Schalter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant leuch‐
tet und die elektrische Park‐
bremse angezogen ist 3 118. Die
elektrische Parkbremse arbeitet
automatisch mit adäquater Kraft.
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der elektri‐
schen Parkbremse. Kontroll‐
leuchte m 3 118.
Die elektrische Parkbremse kann
immer betätigt werden, auch bei
ausgeschalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Fahrzeuge mit Schaltgetriebe: Wenn das Kupplungspedal gedrückt und
dann leicht gelöst und anschließend
das Gaspedal gedrückt wird, wird
