OPEL ZAFIRA C 2018.5 Gebruikershandleiding (in Dutch)

Rijden en bediening259

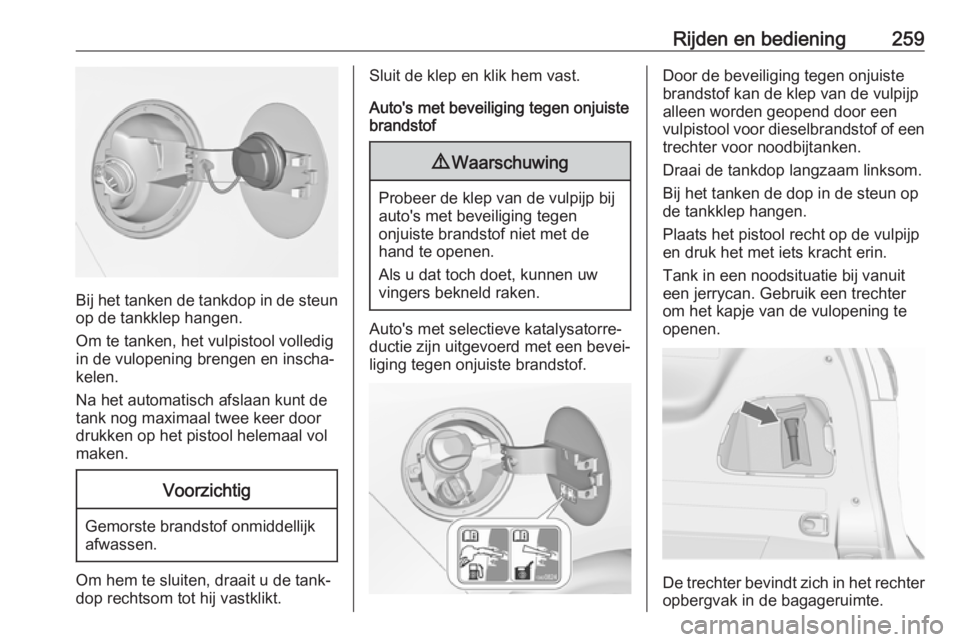

Bij het tanken de tankdop in de steunop de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en inscha‐
kelen.
Na het automatisch afslaan kunt de
tank nog maximaal twee keer door
drukken op het pistool helemaal vol
maken.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop rechtsom tot hij vastklikt.
Sluit de klep en klik hem vast.
Auto's met beveiliging tegen onjuiste
brandstof9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen
onjuiste brandstof niet met de
hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Auto's met selectieve katalysatorre‐
ductie zijn uitgevoerd met een bevei‐
liging tegen onjuiste brandstof.
Door de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door een
vulpistool voor dieselbrandstof of een
trechter voor noodbijtanken.
Draai de tankdop langzaam linksom.
Bij het tanken de dop in de steun op
de tankklep hangen.
Plaats het pistool recht op de vulpijp
en druk het met iets kracht erin.
Tank in een noodsituatie bij vanuit
een jerrycan. Gebruik een trechter
om het kapje van de vulopening te
openen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.

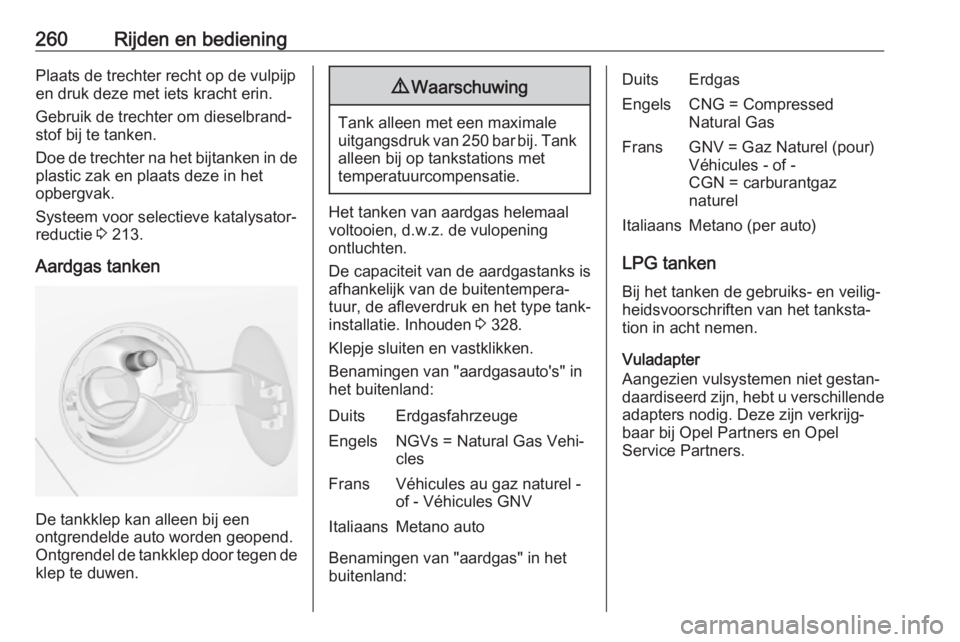

260Rijden en bedieningPlaats de trechter recht op de vulpijpen druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Systeem voor selectieve katalysator‐
reductie 3 213.
Aardgas tanken
De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
9 Waarschuwing
Tank alleen met een maximale
uitgangsdruk van 250 bar bij. Tank alleen bij op tankstations met
temperatuurcompensatie.
Het tanken van aardgas helemaal
voltooien, d.w.z. de vulopening
ontluchten.
De capaciteit van de aardgastanks is
afhankelijk van de buitentempera‐
tuur, de afleverdruk en het type tank‐
installatie. Inhouden 3 328.
Klepje sluiten en vastklikken.
Benamingen van "aardgasauto's" in
het buitenland:
DuitsErdgasfahrzeugeEngelsNGVs = Natural Gas Vehi‐
clesFransVéhicules au gaz naturel - of - Véhicules GNVItaliaansMetano auto
Benamingen van "aardgas" in het
buitenland:
DuitsErdgasEngelsCNG = Compressed
Natural GasFransGNV = Gaz Naturel (pour)
Véhicules - of -
CGN = carburantgaz
naturelItaliaansMetano (per auto)
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.

Rijden en bediening261

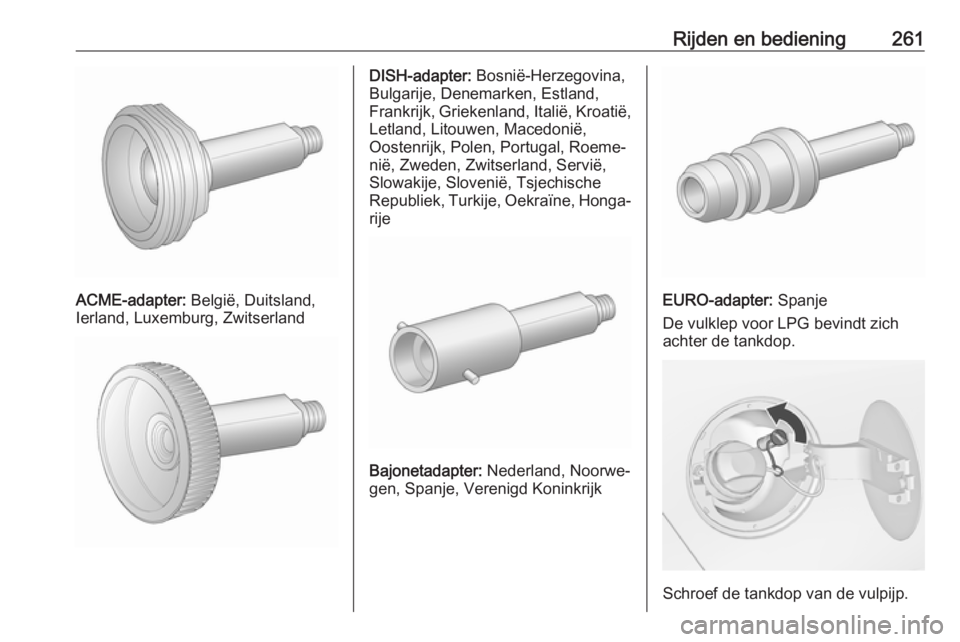

ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
DISH-adapter: Bosnië-Herzegovina,
Bulgarije, Denemarken, Estland,
Frankrijk, Griekenland, Italië, Kroatië,
Letland, Litouwen, Macedonië,
Oostenrijk, Polen, Portugal, Roeme‐
nië, Zweden, Zwitserland, Servië,
Slowakije, Slovenië, Tsjechische
Republiek, Turkije, Oekraïne, Honga‐ rije
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.

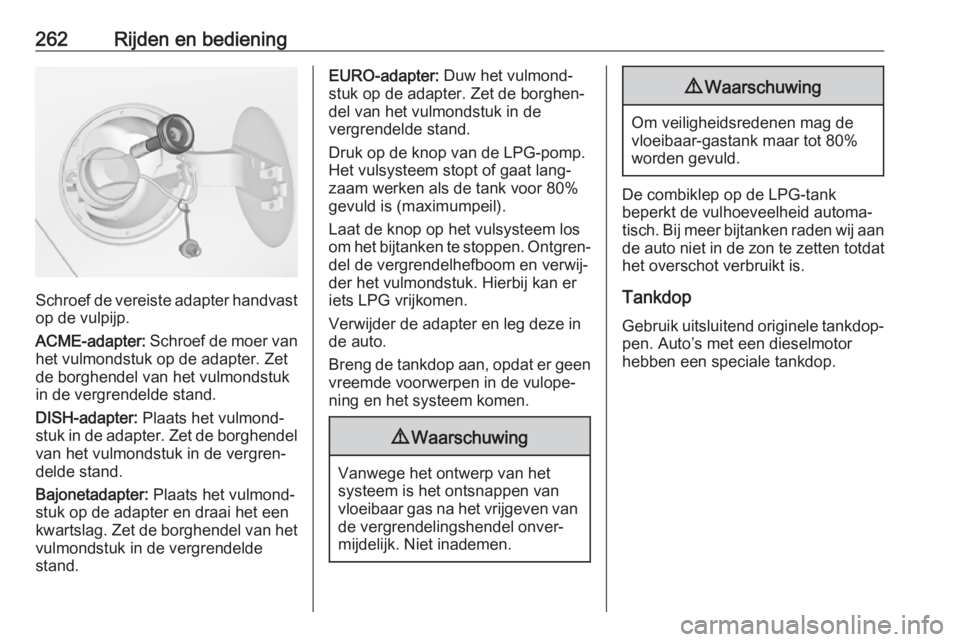

262Rijden en bediening
Schroef de vereiste adapter handvastop de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Zet
de borghendel van het vulmondstuk
in de vergrendelde stand.
DISH-adapter: Plaats het vulmond‐
stuk in de adapter. Zet de borghendel van het vulmondstuk in de vergren‐
delde stand.
Bajonetadapter: Plaats het vulmond‐
stuk op de adapter en draai het een
kwartslag. Zet de borghendel van het
vulmondstuk in de vergrendelde
stand.
EURO-adapter: Duw het vulmond‐
stuk op de adapter. Zet de borghen‐ del van het vulmondstuk in de
vergrendelde stand.
Druk op de knop van de LPG-pomp.
Het vulsysteem stopt of gaat lang‐
zaam werken als de tank voor 80%
gevuld is (maximumpeil).
Laat de knop op het vulsysteem los
om het bijtanken te stoppen. Ontgren‐
del de vergrendelhefboom en verwij‐
der het vulmondstuk. Hierbij kan er
iets LPG vrijkomen.
Verwijder de adapter en leg deze in
de auto.
Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het
systeem is het ontsnappen van
vloeibaar gas na het vrijgeven van
de vergrendelingshendel onver‐
mijdelijk. Niet inademen.
9 Waarschuwing
Om veiligheidsredenen mag de
vloeibaar-gastank maar tot 80%
worden gevuld.
De combiklep op de LPG-tank beperkt de vulhoeveelheid automa‐
tisch. Bij meer bijtanken raden wij aan
de auto niet in de zon te zetten totdat het overschot verbruikt is.
Tankdop Gebruik uitsluitend originele tankdop‐pen. Auto’s met een dieselmotor
hebben een speciale tankdop.

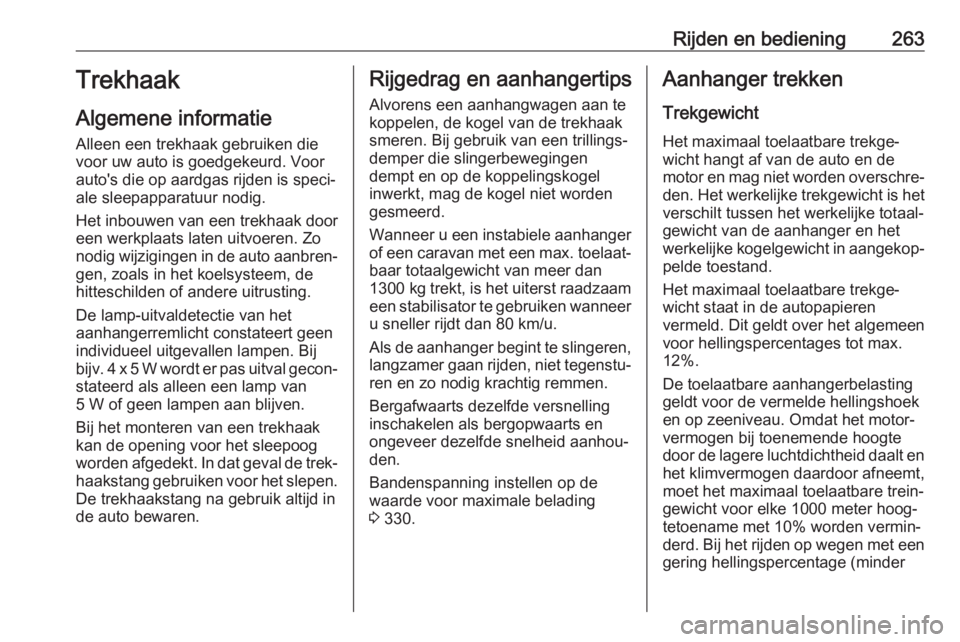

Rijden en bediening263Trekhaak
Algemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐ gen, zoals in het koelsysteem, de
hitteschilden of andere uitrusting.
De lamp-uitvaldetectie van het
aanhangerremlicht constateert geen
individueel uitgevallen lampen. Bij
bijv. 4 x 5 W wordt er pas uitval gecon‐
stateerd als alleen een lamp van
5 W of geen lampen aan blijven.
Bij het monteren van een trekhaak
kan de opening voor het sleepoog worden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 330.Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de
motor en mag niet worden overschre‐ den. Het werkelijke trekgewicht is hetverschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Dit geldt over het algemeen
voor hellingspercentages tot max.
12%.
De toelaatbare aanhangerbelasting
geldt voor de vermelde hellingshoek
en op zeeniveau. Omdat het motor‐
vermogen bij toenemende hoogte
door de lagere luchtdichtheid daalt en het klimvermogen daardoor afneemt,
moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐ tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minder

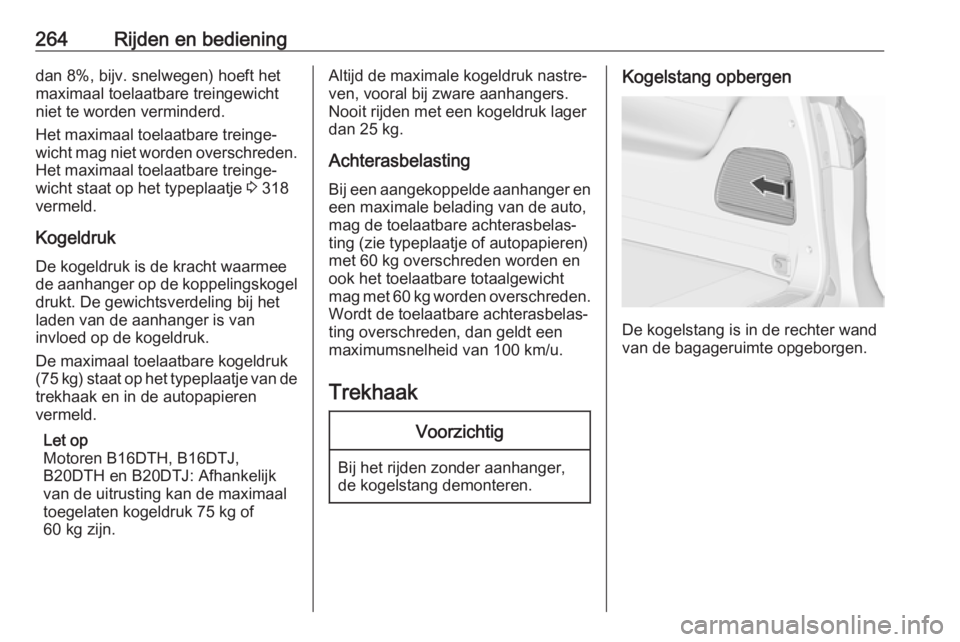

264Rijden en bedieningdan 8%, bijv. snelwegen) hoeft hetmaximaal toelaatbare treingewicht
niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 318
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren
vermeld.
Let op
Motoren B16DTH, B16DTJ,
B20DTH en B20DTJ: Afhankelijk
van de uitrusting kan de maximaal
toegelaten kogeldruk 75 kg of 60 kg zijn.Altijd de maximale kogeldruk nastre‐ven, vooral bij zware aanhangers. Nooit rijden met een kogeldruk lager
dan 25 kg.
Achterasbelasting Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden.
Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger,de kogelstang demonteren.
Kogelstang opbergen
De kogelstang is in de rechter wand
van de bagageruimte opgeborgen.

Rijden en bediening265Kogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren

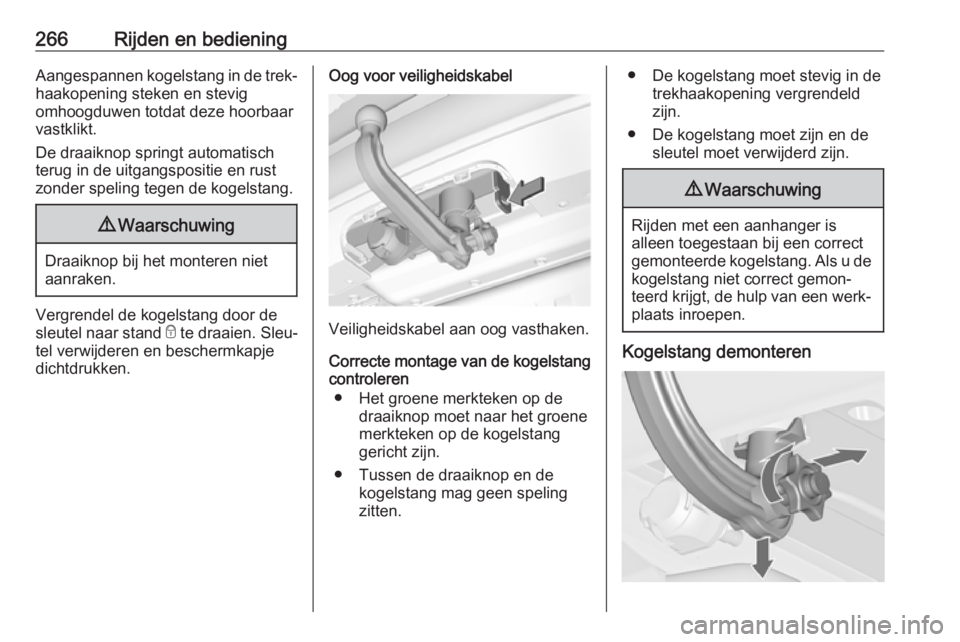

266Rijden en bedieningAangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn.
● Tussen de draaiknop en de kogelstang mag geen spelingzitten.
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn.
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren

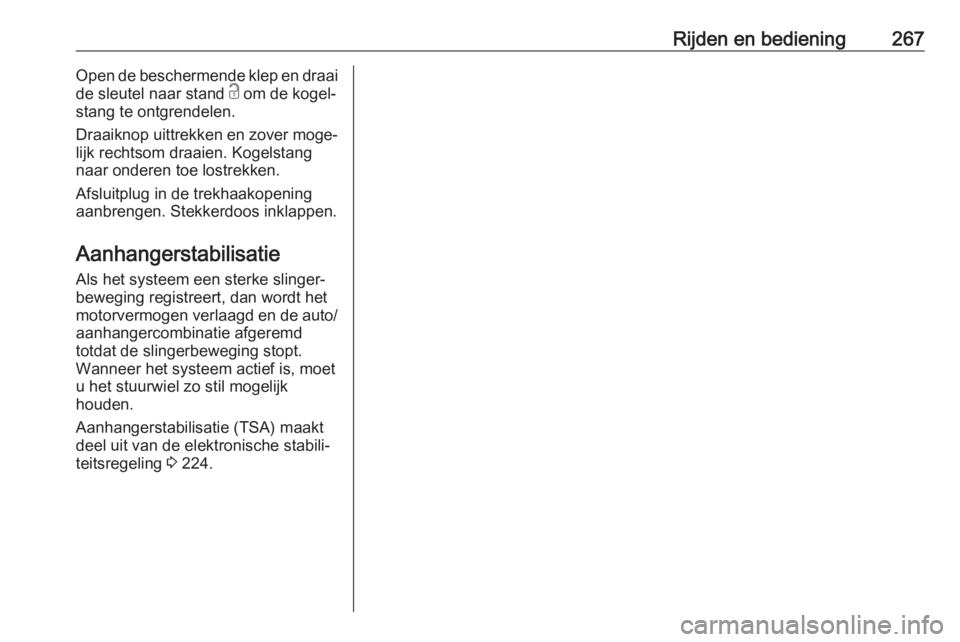

Rijden en bediening267Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐
lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet
u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 224.

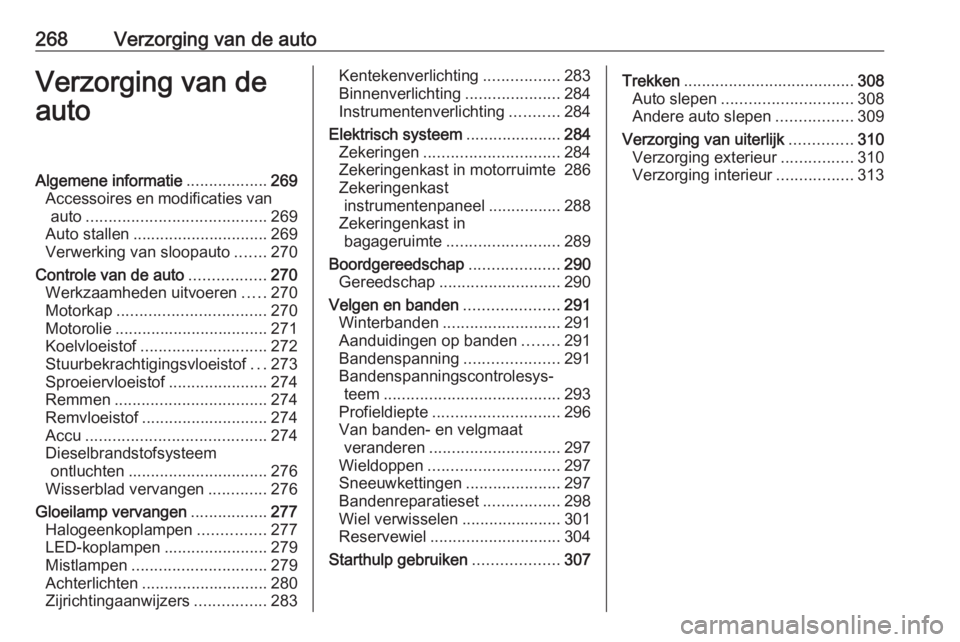

268Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................269
Accessoires en modificaties van auto ........................................ 269
Auto stallen .............................. 269
Verwerking van sloopauto .......270
Controle van de auto .................270
Werkzaamheden uitvoeren .....270
Motorkap ................................. 270
Motorolie .................................. 271
Koelvloeistof ............................ 272
Stuurbekrachtigingsvloeistof ...273
Sproeiervloeistof ......................274
Remmen .................................. 274
Remvloeistof ............................ 274
Accu ........................................ 274
Dieselbrandstofsysteem ontluchten ............................... 276
Wisserblad vervangen .............276
Gloeilamp vervangen .................277
Halogeenkoplampen ...............277
LED-koplampen .......................279
Mistlampen .............................. 279
Achterlichten ............................ 280
Zijrichtingaanwijzers ................283Kentekenverlichting .................283
Binnenverlichting .....................284
Instrumentenverlichting ...........284
Elektrisch systeem .....................284
Zekeringen .............................. 284
Zekeringenkast in motorruimte 286
Zekeringenkast instrumentenpaneel ................288
Zekeringenkast in bagageruimte ......................... 289
Boordgereedschap ....................290
Gereedschap ........................... 290
Velgen en banden .....................291
Winterbanden .......................... 291
Aanduidingen op banden ........291
Bandenspanning .....................291
Bandenspanningscontrolesys‐ teem ....................................... 293
Profieldiepte ............................ 296
Van banden- en velgmaat veranderen ............................. 297
Wieldoppen ............................. 297
Sneeuwkettingen .....................297
Bandenreparatieset .................298
Wiel verwisselen ......................301
Reservewiel ............................. 304
Starthulp gebruiken ...................307Trekken...................................... 308
Auto slepen ............................. 308
Andere auto slepen .................309
Verzorging van uiterlijk ..............310
Verzorging exterieur ................310
Verzorging interieur .................313
