OPEL ZAFIRA C 2018.5 Gebruikershandleiding (in Dutch)

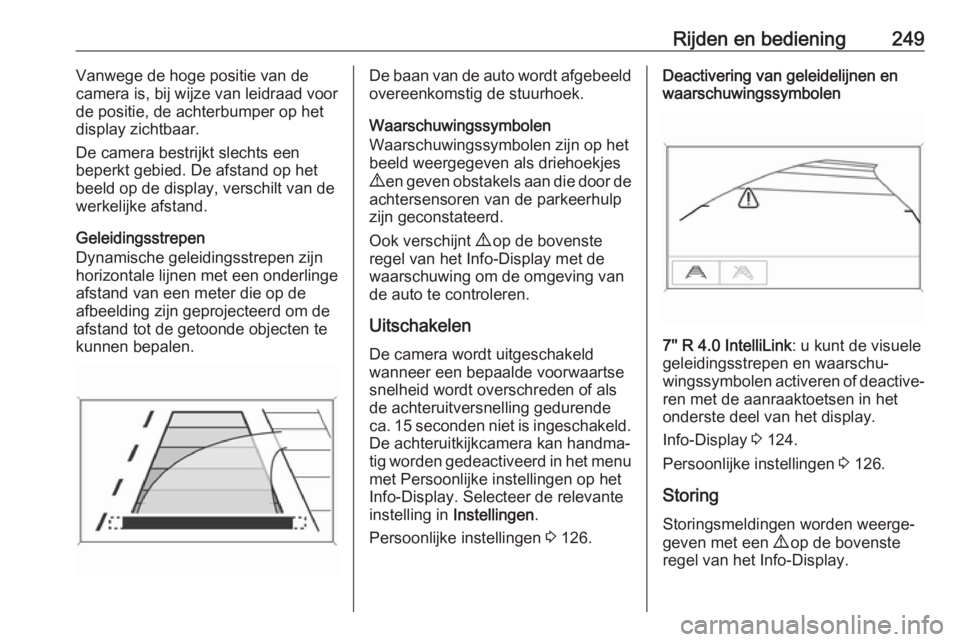

Rijden en bediening249Vanwege de hoge positie van de
camera is, bij wijze van leidraad voor
de positie, de achterbumper op het
display zichtbaar.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de parkeerhulp
zijn geconstateerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 15 seconden niet is ingeschakeld.
De achteruitkijkcamera kan handma‐
tig worden gedeactiveerd in het menu
met Persoonlijke instellingen op het
Info-Display. Selecteer de relevante
instelling in Instellingen.
Persoonlijke instellingen 3 126.Deactivering van geleidelijnen en
waarschuwingssymbolen
7'' R 4.0 IntelliLink : u kunt de visuele
geleidingsstrepen en waarschu‐
wingssymbolen activeren of deactive‐
ren met de aanraaktoetsen in het
onderste deel van het display.
Info-Display 3 124.
Persoonlijke instellingen 3 126.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.

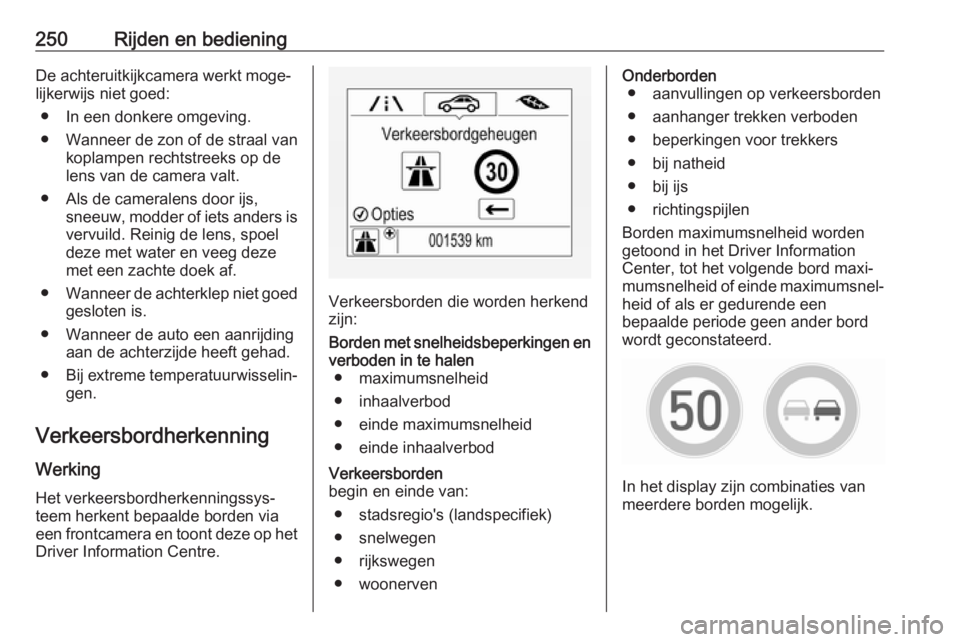

250Rijden en bedieningDe achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● Wanneer de zon of de straal van koplampen rechtstreeks op de
lens van de camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.
● Wanneer de achterklep niet goed
gesloten is.
● Wanneer de auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Verkeersbordherkenning Werking
Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het Driver Information Centre.
Verkeersborden die worden herkend
zijn:
Borden met snelheidsbeperkingen en verboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● aanhanger trekken verboden
● beperkingen voor trekkers
● bij natheid
● bij ijs
● richtingspijlen
Borden maximumsnelheid worden
getoond in het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐ heid of als er gedurende een
bepaalde periode geen ander bord
wordt geconstateerd.
In het display zijn combinaties van
meerdere borden mogelijk.

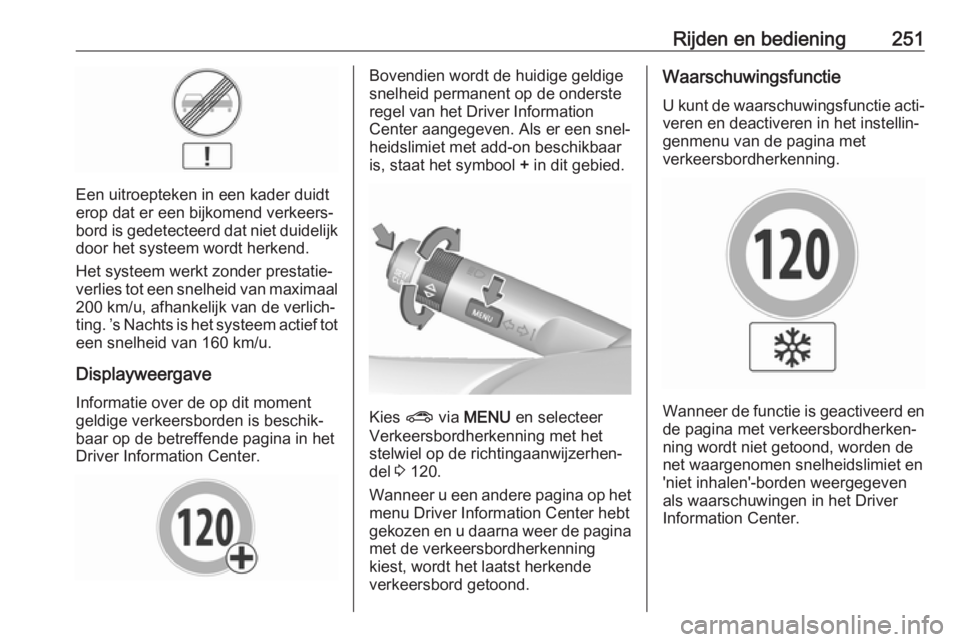

Rijden en bediening251
Een uitroepteken in een kader duidt
erop dat er een bijkomend verkeers‐
bord is gedetecteerd dat niet duidelijk
door het systeem wordt herkend.
Het systeem werkt zonder prestatie‐
verlies tot een snelheid van maximaal 200 km/u, afhankelijk van de verlich‐
ting. ’s Nachts is het systeem actief tot een snelheid van 160 km/u.
Displayweergave
Informatie over de op dit moment
geldige verkeersborden is beschik‐ baar op de betreffende pagina in hetDriver Information Center.
Bovendien wordt de huidige geldige
snelheid permanent op de onderste
regel van het Driver Information
Center aangegeven. Als er een snel‐
heidslimiet met add-on beschikbaar
is, staat het symbool + in dit gebied.
Kies ? via MENU en selecteer
Verkeersbordherkenning met het
stelwiel op de richtingaanwijzerhen‐
del 3 120.
Wanneer u een andere pagina op het
menu Driver Information Center hebt
gekozen en u daarna weer de pagina met de verkeersbordherkenning
kiest, wordt het laatst herkende
verkeersbord getoond.
Waarschuwingsfunctie
U kunt de waarschuwingsfunctie acti‐ veren en deactiveren in het instellin‐
genmenu van de pagina met
verkeersbordherkenning.
Wanneer de functie is geactiveerd en de pagina met verkeersbordherken‐
ning wordt niet getoond, worden de
net waargenomen snelheidslimiet en
'niet inhalen'-borden weergegeven
als waarschuwingen in het Driver
Information Center.

252Rijden en bediening
Druk wanneer de pagina met de
verkeersbordherkenning wordt
getoond, op SET/CLR op de richting‐
aanwijzer.
Selecteer Waarschuw. AAN of
Waarschuw. UIT met het stelwiel en
druk op SET/CLR .
De pop-upwaarschuwing wordt onge‐
veer acht seconden lang weergege‐
ven op het Driver Information Center.
Systeem terugstellen
De inhoud van het verkeersbordge‐
heugen kan in het menu Instellingen van de pagina Verkeersbordherken‐
ning worden gewist door
Terugstellen te selecteren en te
bevestigen door SET/CLR op de rich‐
tingaanwijzerhendel langere tijd in te
drukken.
U kunt ook SET/CLR drie seconden
indrukken om de inhoud van de
pagina te wissen.
Na een reset hoort u een geluidssig‐
naal en het volgende “Standaard‐
bord” wordt weergegeven totdat het
volgende verkeersbord wordt gede‐
tecteerd.
In sommige gevallen wordt verkeers‐
bordherkenning automatisch door het
systeem gewist.
Wissen van verkeersborden
Er zijn verschillende scenario's waar‐
bij de op dit moment getoond
verkeersborden worden gewist. Na
het wissen verschijnt het “Standaard‐ bord” op het Driver Information
Center.

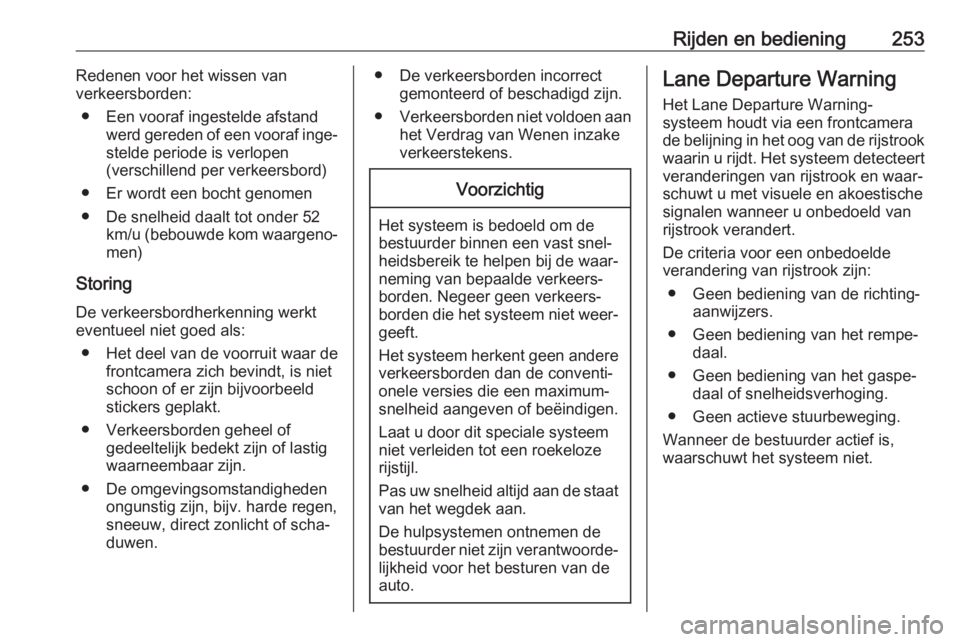

Rijden en bediening253Redenen voor het wissen van
verkeersborden:
● Een vooraf ingestelde afstand werd gereden of een vooraf inge‐stelde periode is verlopen
(verschillend per verkeersbord)
● Er wordt een bocht genomen
● De snelheid daalt tot onder 52 km/u (bebouwde kom waargeno‐men)
Storing
De verkeersbordherkenning werkt
eventueel niet goed als:
● Het deel van de voorruit waar de frontcamera zich bevindt, is niet
schoon of er zijn bijvoorbeeld
stickers geplakt.
● Verkeersborden geheel of gedeeltelijk bedekt zijn of lastig
waarneembaar zijn.
● De omgevingsomstandigheden ongunstig zijn, bijv. harde regen,
sneeuw, direct zonlicht of scha‐
duwen.● De verkeersborden incorrect gemonteerd of beschadigd zijn.
● Verkeersborden niet voldoen aan
het Verdrag van Wenen inzake verkeerstekens.Voorzichtig
Het systeem is bedoeld om debestuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet weer‐ geeft.
Het systeem herkent geen andere
verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze
rijstijl.
Pas uw snelheid altijd aan de staat van het wegdek aan.
De hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane Departure Warning
Het Lane Departure Warning-
systeem houdt via een frontcamera
de belijning in het oog van de rijstrook waarin u rijdt. Het systeem detecteert
veranderingen van rijstrook en waar‐
schuwt u met visuele en akoestische
signalen wanneer u onbedoeld van
rijstrook verandert.
De criteria voor een onbedoelde
verandering van rijstrook zijn:
● Geen bediening van de richting‐ aanwijzers.
● Geen bediening van het rempe‐ daal.
● Geen bediening van het gaspe‐ daal of snelheidsverhoging.
● Geen actieve stuurbeweging.
Wanneer de bestuurder actief is,
waarschuwt het systeem niet.

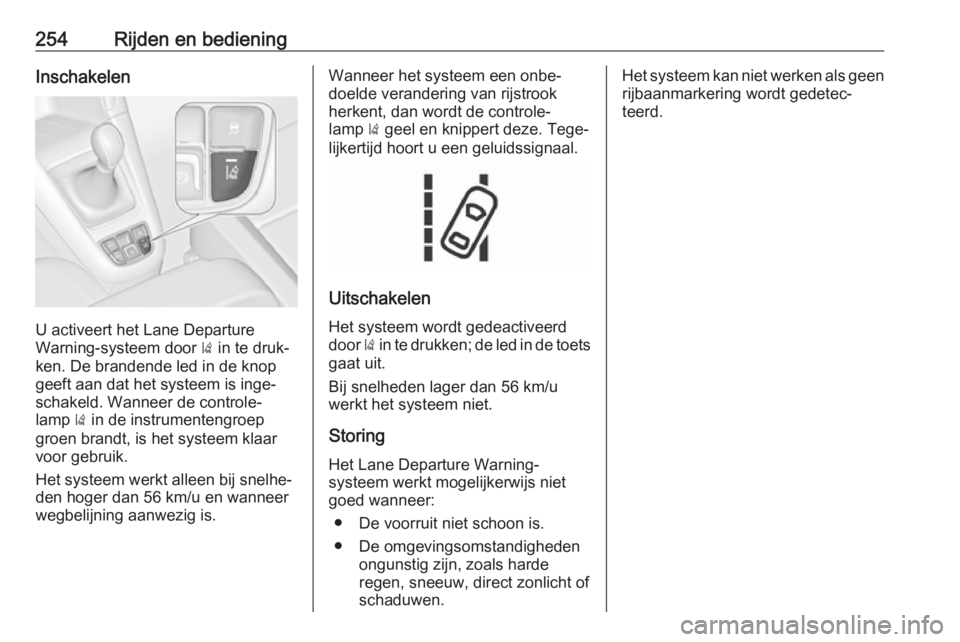

254Rijden en bedieningInschakelen
U activeert het Lane Departure
Warning-systeem door ) in te druk‐
ken. De brandende led in de knop
geeft aan dat het systeem is inge‐
schakeld. Wanneer de controle‐
lamp ) in de instrumentengroep
groen brandt, is het systeem klaar
voor gebruik.
Het systeem werkt alleen bij snelhe‐
den hoger dan 56 km/u en wanneer
wegbelijning aanwezig is.
Wanneer het systeem een onbe‐
doelde verandering van rijstrook
herkent, dan wordt de controle‐
lamp ) geel en knippert deze. Tege‐
lijkertijd hoort u een geluidssignaal.
Uitschakelen
Het systeem wordt gedeactiveerd
door ) in te drukken; de led in de toets
gaat uit.
Bij snelheden lager dan 56 km/u
werkt het systeem niet.
Storing
Het Lane Departure Warning-
systeem werkt mogelijkerwijs niet
goed wanneer:
● De voorruit niet schoon is.
● De omgevingsomstandigheden ongunstig zijn, zoals harde
regen, sneeuw, direct zonlicht of
schaduwen.
Het systeem kan niet werken als geen rijbaanmarkering wordt gedetec‐teerd.

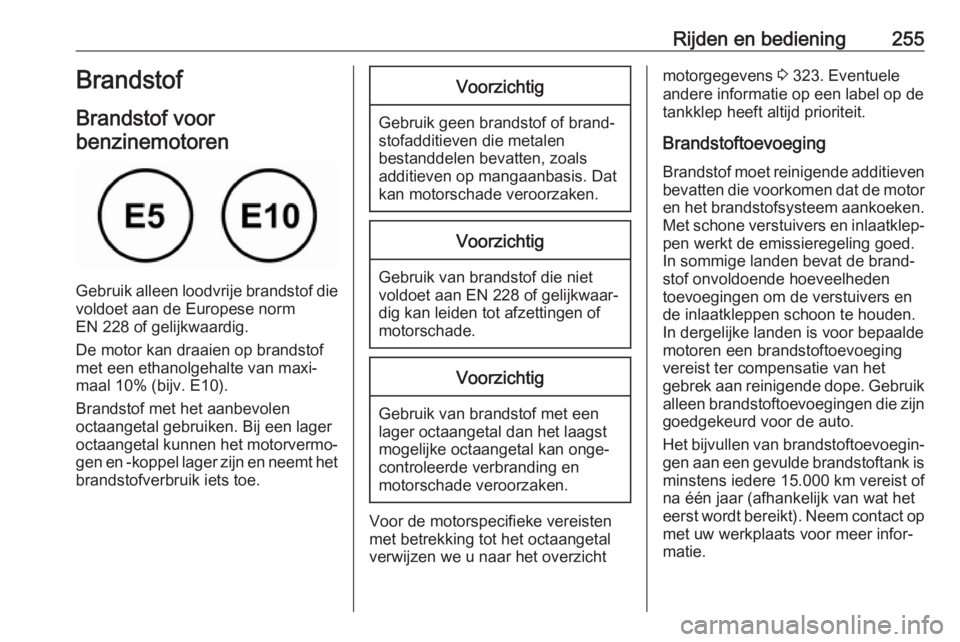

Rijden en bediening255Brandstof
Brandstof voor benzinemotoren
Gebruik alleen loodvrije brandstof die voldoet aan de Europese norm
EN 228 of gelijkwaardig.
De motor kan draaien op brandstof
met een ethanolgehalte van maxi‐
maal 10% (bijv. E10).
Brandstof met het aanbevolen
octaangetal gebruiken. Bij een lager
octaangetal kunnen het motorvermo‐
gen en -koppel lager zijn en neemt het
brandstofverbruik iets toe.
Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen
bestanddelen bevatten, zoals
additieven op mangaanbasis. Dat
kan motorschade veroorzaken.
Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 228 of gelijkwaar‐
dig kan leiden tot afzettingen of
motorschade.
Voorzichtig
Gebruik van brandstof met een
lager octaangetal dan het laagst
mogelijke octaangetal kan onge‐
controleerde verbranding en
motorschade veroorzaken.
Voor de motorspecifieke vereisten
met betrekking tot het octaangetal
verwijzen we u naar het overzicht
motorgegevens 3 323. Eventuele
andere informatie op een label op de
tankklep heeft altijd prioriteit.
Brandstoftoevoeging Brandstof moet reinigende additieven bevatten die voorkomen dat de motor
en het brandstofsysteem aankoeken. Met schone verstuivers en inlaatklep‐
pen werkt de emissieregeling goed.
In sommige landen bevat de brand‐
stof onvoldoende hoeveelheden
toevoegingen om de verstuivers en
de inlaatkleppen schoon te houden.
In dergelijke landen is voor bepaalde
motoren een brandstoftoevoeging
vereist ter compensatie van het
gebrek aan reinigende dope. Gebruik alleen brandstoftoevoegingen die zijn goedgekeurd voor de auto.
Het bijvullen van brandstoftoevoegin‐
gen aan een gevulde brandstoftank is minstens iedere 15.000 km vereist of
na één jaar (afhankelijk van wat het
eerst wordt bereikt). Neem contact op
met uw werkplaats voor meer infor‐
matie.

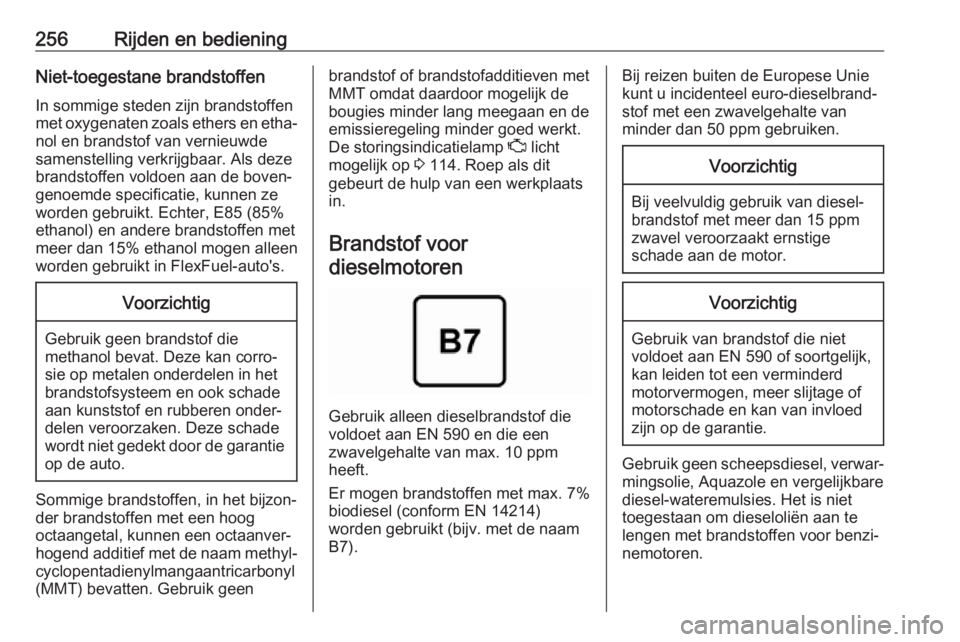

256Rijden en bedieningNiet-toegestane brandstoffen
In sommige steden zijn brandstoffen
met oxygenaten zoals ethers en etha‐ nol en brandstof van vernieuwde
samenstelling verkrijgbaar. Als deze
brandstoffen voldoen aan de boven‐
genoemde specificatie, kunnen ze
worden gebruikt. Echter, E85 (85%
ethanol) en andere brandstoffen met
meer dan 15% ethanol mogen alleen
worden gebruikt in FlexFuel-auto's.Voorzichtig
Gebruik geen brandstof die
methanol bevat. Deze kan corro‐
sie op metalen onderdelen in het
brandstofsysteem en ook schade
aan kunststof en rubberen onder‐ delen veroorzaken. Deze schade
wordt niet gedekt door de garantie op de auto.
Sommige brandstoffen, in het bijzon‐
der brandstoffen met een hoog
octaangetal, kunnen een octaanver‐
hogend additief met de naam methyl‐ cyclopentadienylmangaantricarbonyl(MMT) bevatten. Gebruik geen
brandstof of brandstofadditieven met
MMT omdat daardoor mogelijk de
bougies minder lang meegaan en de
emissieregeling minder goed werkt.
De storingsindicatielamp Z licht
mogelijk op 3 114. Roep als dit
gebeurt de hulp van een werkplaats
in.
Brandstof voor dieselmotoren
Gebruik alleen dieselbrandstof die
voldoet aan EN 590 en die een
zwavelgehalte van max. 10 ppm
heeft.
Er mogen brandstoffen met max. 7% biodiesel (conform EN 14214)
worden gebruikt (bijv. met de naam
B7).
Bij reizen buiten de Europese Unie
kunt u incidenteel euro-dieselbrand‐
stof met een zwavelgehalte van
minder dan 50 ppm gebruiken.Voorzichtig
Bij veelvuldig gebruik van diesel‐
brandstof met meer dan 15 ppm
zwavel veroorzaakt ernstige
schade aan de motor.
Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 590 of soortgelijk,
kan leiden tot een verminderd
motorvermogen, meer slijtage of motorschade en kan van invloed
zijn op de garantie.
Gebruik geen scheepsdiesel, verwar‐
mingsolie, Aquazole en vergelijkbare
diesel-wateremulsies. Het is niet
toegestaan om dieseloliën aan te
lengen met brandstoffen voor benzi‐ nemotoren.

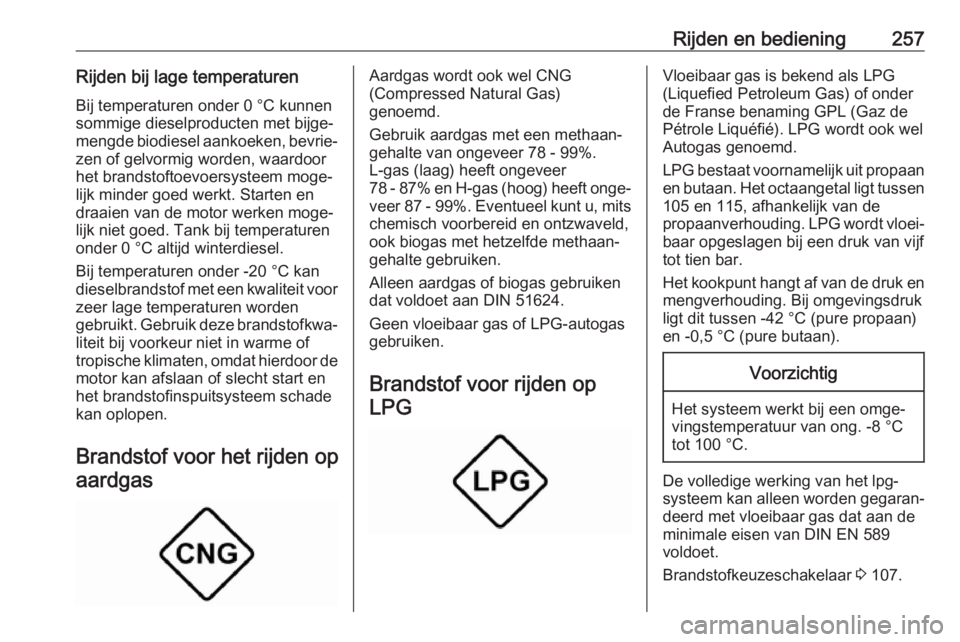

Rijden en bediening257Rijden bij lage temperaturenBij temperaturen onder 0 °C kunnen
sommige dieselproducten met bijge‐
mengde biodiesel aankoeken, bevrie‐
zen of gelvormig worden, waardoor
het brandstoftoevoersysteem moge‐ lijk minder goed werkt. Starten en
draaien van de motor werken moge‐
lijk niet goed. Tank bij temperaturen
onder 0 °C altijd winterdiesel.
Bij temperaturen onder -20 °C kan
dieselbrandstof met een kwaliteit voor
zeer lage temperaturen worden
gebruikt. Gebruik deze brandstofkwa‐ liteit bij voorkeur niet in warme of
tropische klimaten, omdat hierdoor de
motor kan afslaan of slecht start en
het brandstofinspuitsysteem schade
kan oplopen.
Brandstof voor het rijden op aardgasAardgas wordt ook wel CNG
(Compressed Natural Gas)
genoemd.
Gebruik aardgas met een methaan‐
gehalte van ongeveer 78 - 99%.
L-gas (laag) heeft ongeveer
78 - 87% en H-gas (hoog) heeft onge‐ veer 87 - 99%. Eventueel kunt u, mits chemisch voorbereid en ontzwaveld,
ook biogas met hetzelfde methaan‐
gehalte gebruiken.
Alleen aardgas of biogas gebruiken
dat voldoet aan DIN 51624.
Geen vloeibaar gas of LPG-autogas
gebruiken.
Brandstof voor rijden op
LPGVloeibaar gas is bekend als LPG
(Liquefied Petroleum Gas) of onder
de Franse benaming GPL (Gaz de
Pétrole Liquéfié). LPG wordt ook wel
Autogas genoemd.
LPG bestaat voornamelijk uit propaan
en butaan. Het octaangetal ligt tussen 105 en 115, afhankelijk van de
propaanverhouding. LPG wordt vloei‐
baar opgeslagen bij een druk van vijf tot tien bar.
Het kookpunt hangt af van de druk en
mengverhouding. Bij omgevingsdruk
ligt dit tussen -42 °C (pure propaan)
en -0,5 °C (pure butaan).Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.
De volledige werking van het lpg- systeem kan alleen worden gegaran‐ deerd met vloeibaar gas dat aan de
minimale eisen van DIN EN 589
voldoet.
Brandstofkeuzeschakelaar 3 107.

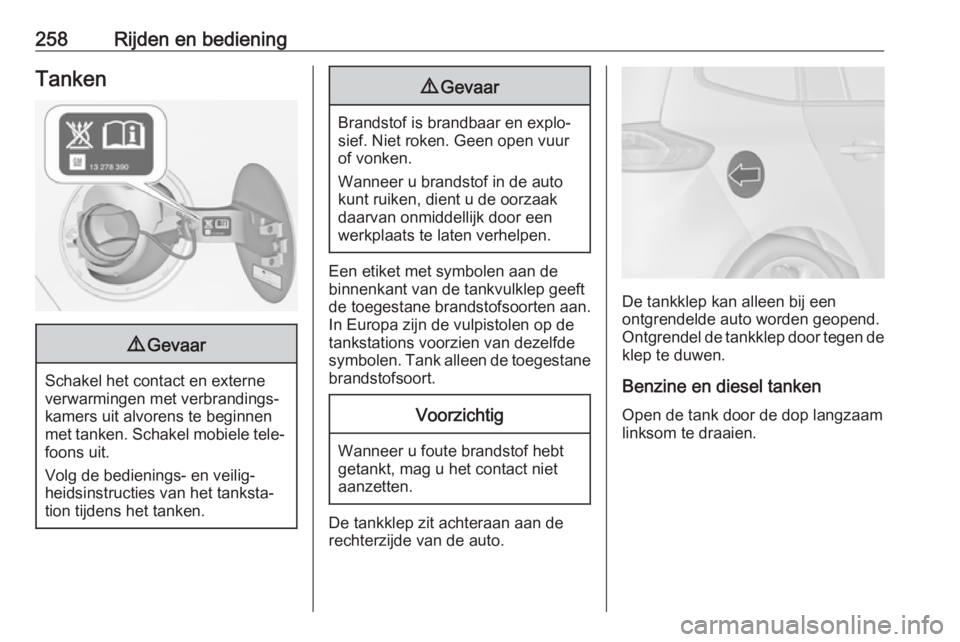

258Rijden en bedieningTanken9Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken. Schakel mobiele tele‐ foons uit.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Een etiket met symbolen aan de
binnenkant van de tankvulklep geeft
de toegestane brandstofsoorten aan.
In Europa zijn de vulpistolen op de tankstations voorzien van dezelfde
symbolen. Tank alleen de toegestane
brandstofsoort.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
Benzine en diesel tanken
Open de tank door de dop langzaam
linksom te draaien.
