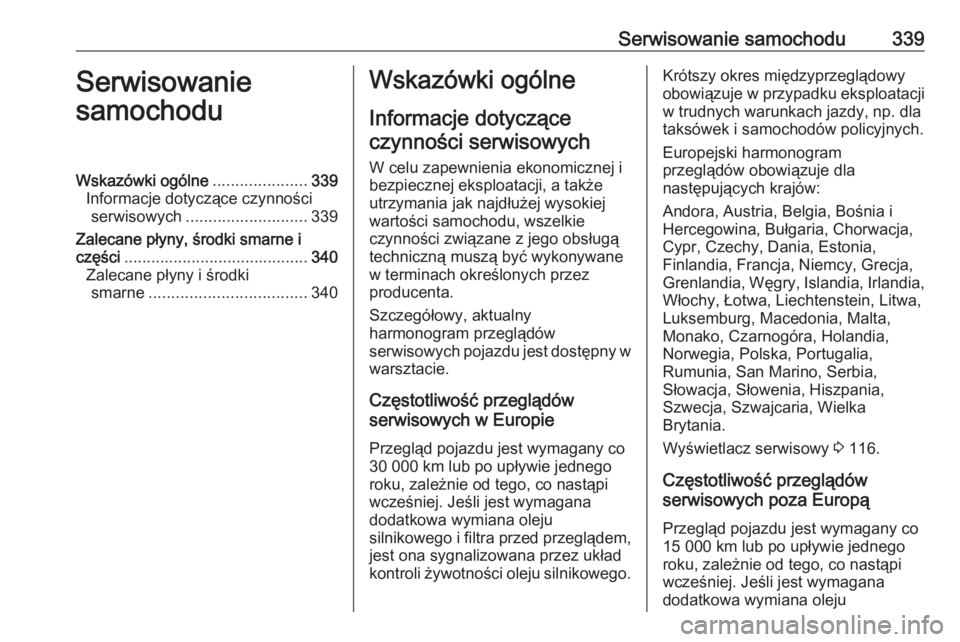

Serwisowanie samochodu339Serwisowanie
samochoduWskazówki ogólne .....................339
Informacje dotyczące czynności serwisowych ........................... 339
Zalecane płyny, środki smarne i części ......................................... 340
Zalecane płyny i środki smarne ................................... 340Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub po upływie jednego
roku, zależnie od tego, co nastąpi
wcześniej. Jeśli jest wymagana
dodatkowa wymiana oleju
silnikowego i filtra przed przeglądem,
jest ona sygnalizowana przez układ
kontroli żywotności oleju silnikowego.Krótszy okres międzyprzeglądowy
obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja,
Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Liechtenstein, Litwa,
Luksemburg, Macedonia, Malta,
Monako, Czarnogóra, Holandia,
Norwegia, Polska, Portugalia,
Rumunia, San Marino, Serbia,
Słowacja, Słowenia, Hiszpania,
Szwecja, Szwajcaria, Wielka
Brytania.
Wyświetlacz serwisowy 3 116.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub po upływie jednego
roku, zależnie od tego, co nastąpi
wcześniej. Jeśli jest wymagana
dodatkowa wymiana oleju

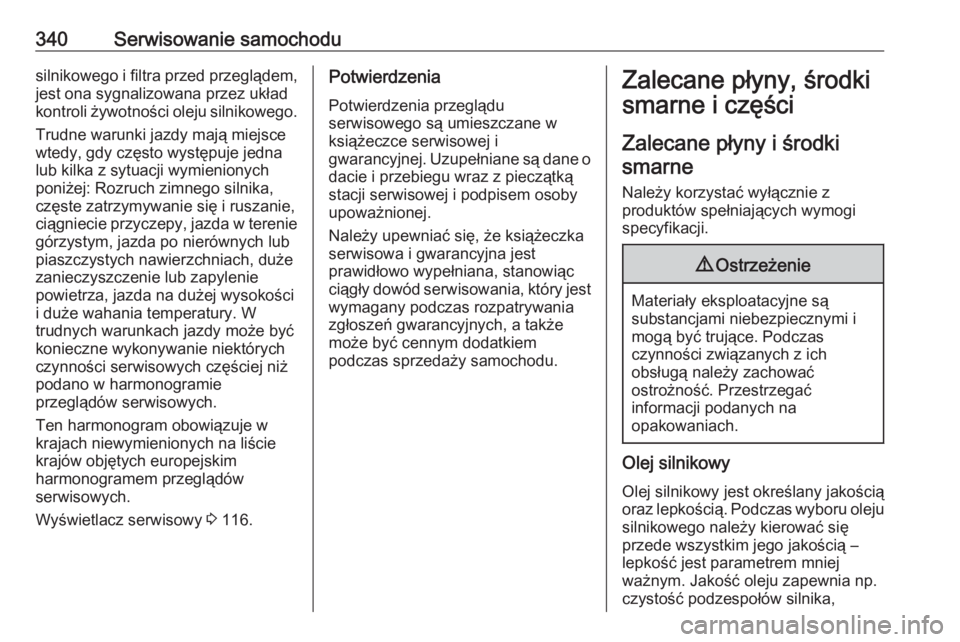

340Serwisowanie samochodusilnikowego i filtra przed przeglądem,
jest ona sygnalizowana przez układ
kontroli żywotności oleju silnikowego.
Trudne warunki jazdy mają miejsce
wtedy, gdy często występuje jedna
lub kilka z sytuacji wymienionych
poniżej: Rozruch zimnego silnika, częste zatrzymywanie się i ruszanie,
ciągniecie przyczepy, jazda w terenie górzystym, jazda po nierównych lub
piaszczystych nawierzchniach, duże
zanieczyszczenie lub zapylenie
powietrza, jazda na dużej wysokości
i duże wahania temperatury. W
trudnych warunkach jazdy może być
konieczne wykonywanie niektórych
czynności serwisowych częściej niż
podano w harmonogramie
przeglądów serwisowych.
Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.
Wyświetlacz serwisowy 3 116.Potwierdzenia
Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane o
dacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest
wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,

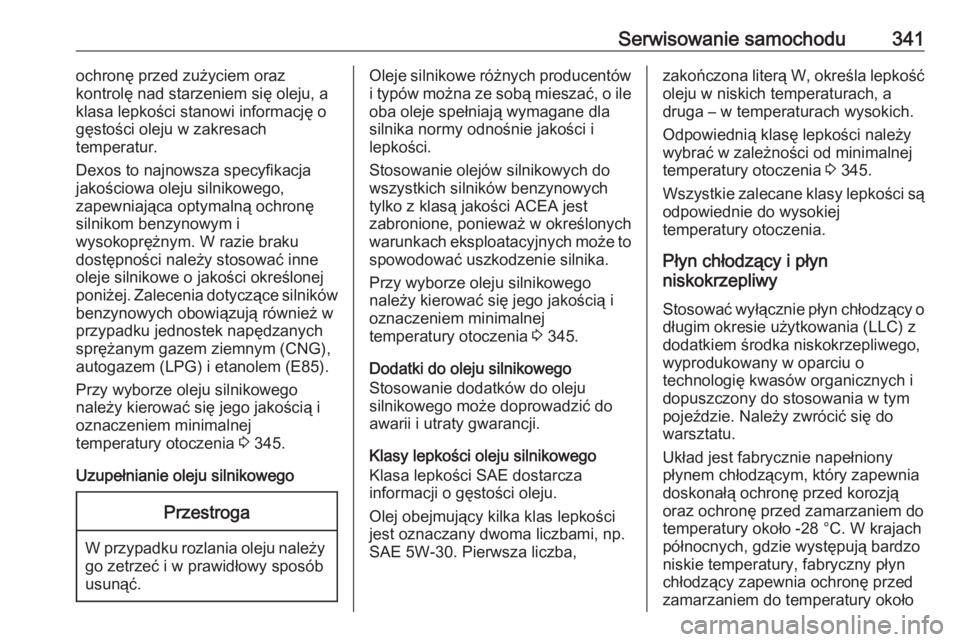

Serwisowanie samochodu341ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to najnowsza specyfikacja
jakościowa oleju silnikowego,
zapewniająca optymalną ochronę
silnikom benzynowym i
wysokoprężnym. W razie braku
dostępności należy stosować inne
oleje silnikowe o jakości określonej
poniżej. Zalecenia dotyczące silników
benzynowych obowiązują również w
przypadku jednostek napędzanych
sprężanym gazem ziemnym (CNG),
autogazem (LPG) i etanolem (E85).
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 345.
Uzupełnianie oleju silnikowegoPrzestroga
W przypadku rozlania oleju należy go zetrzeć i w prawidłowy sposób
usunąć.
Oleje silnikowe różnych producentów i typów można ze sobą mieszać, o ile
oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie olejów silnikowych do
wszystkich silników benzynowych
tylko z klasą jakości ACEA jest
zabronione, ponieważ w określonych
warunkach eksploatacyjnych może to
spowodować uszkodzenie silnika.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 345.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.
Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości
jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,zakończona literą W, określa lepkość oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 345.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.
Płyn chłodzący i płyn
niskokrzepliwy
Stosować wyłącznie płyn chłodzący o
długim okresie użytkowania (LLC) z
dodatkiem środka niskokrzepliwego,
wyprodukowany w oparciu o
technologię kwasów organicznych i
dopuszczony do stosowania w tym
pojeździe. Należy zwrócić się do
warsztatu.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -28 °C. W krajach
północnych, gdzie występują bardzo
niskie temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około

342Serwisowanie samochodu-37 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Płyn hamulcowy i sprzęgłowy
Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu hamulcowego.
Płyn do spryskiwaczy Używać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.AdBlue
Do ograniczania zawartości tlenkówazotu w spalinach należy używać
wyłącznie AdBlue 3 230.

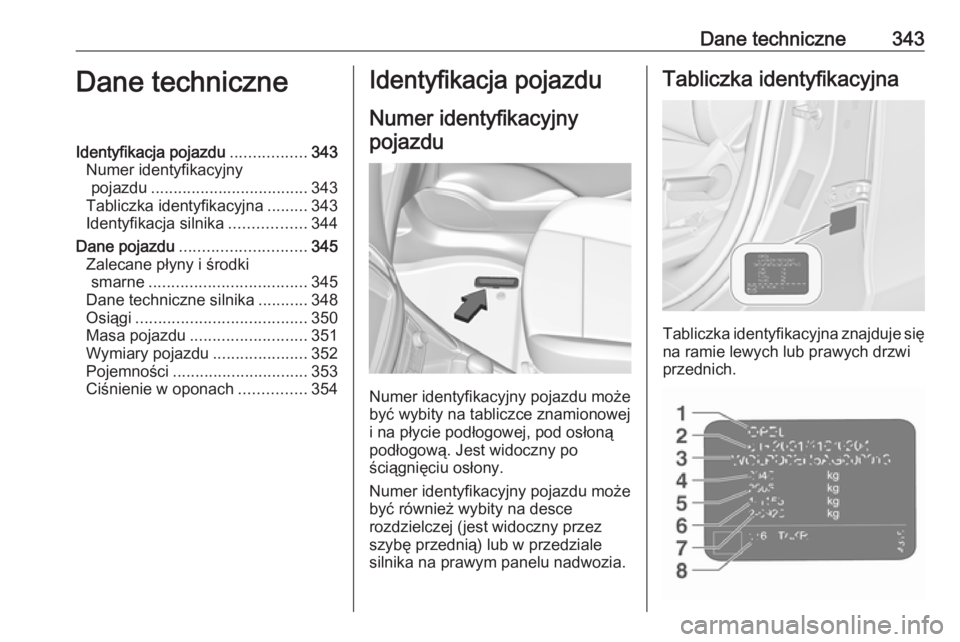

Dane techniczne343Dane techniczneIdentyfikacja pojazdu.................343
Numer identyfikacyjny pojazdu ................................... 343
Tabliczka identyfikacyjna .........343
Identyfikacja silnika .................344
Dane pojazdu ............................ 345
Zalecane płyny i środki smarne ................................... 345
Dane techniczne silnika ...........348
Osiągi ...................................... 350
Masa pojazdu .......................... 351
Wymiary pojazdu .....................352
Pojemności .............................. 353
Ciśnienie w oponach ...............354Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu może
być wybity na tabliczce znamionowej
i na płycie podłogowej, pod osłoną
podłogową. Jest widoczny po
ściągnięciu osłony.
Numer identyfikacyjny pojazdu może
być również wybity na desce
rozdzielczej (jest widoczny przez
szybę przednią) lub w przedziale
silnika na prawym panelu nadwozia.
Tabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje się na ramie lewych lub prawych drzwi
przednich.

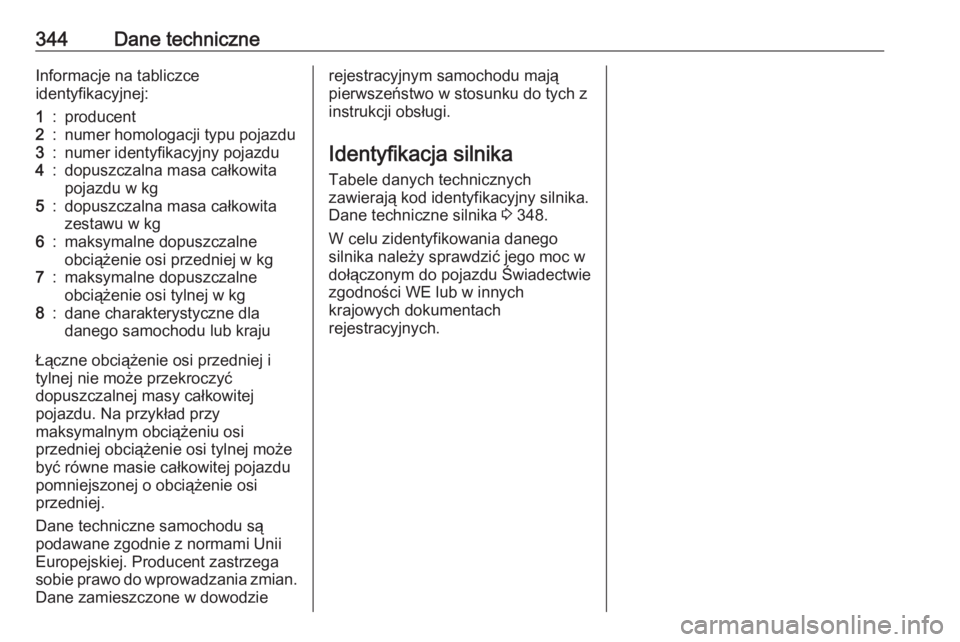

344Dane techniczneInformacje na tabliczce
identyfikacyjnej:1:producent2:numer homologacji typu pojazdu3:numer identyfikacyjny pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita
zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:dane charakterystyczne dla
danego samochodu lub kraju
Łączne obciążenie osi przedniej i tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega sobie prawo do wprowadzania zmian. Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 348.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.

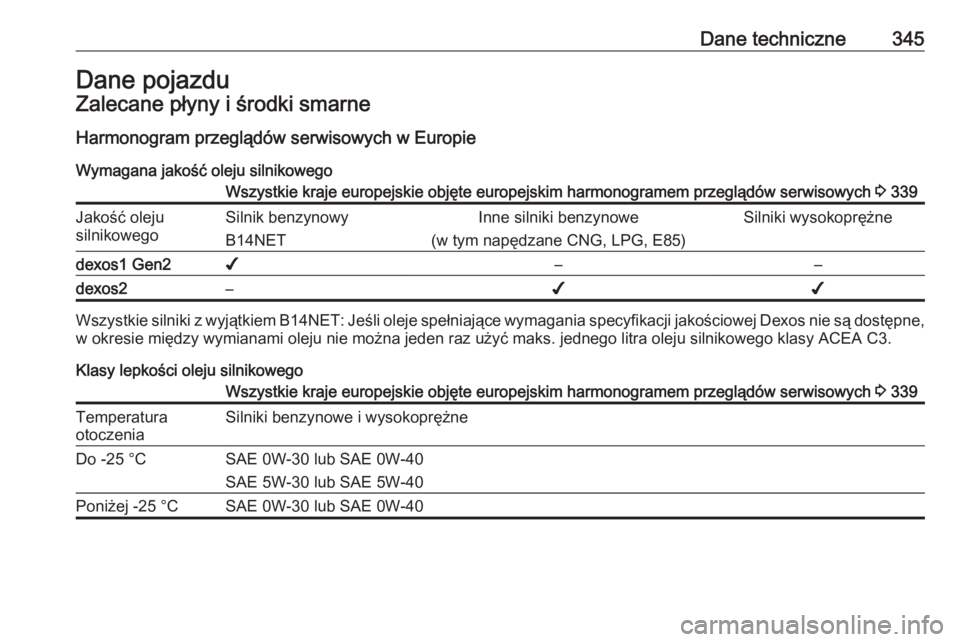

Dane techniczne345Dane pojazduZalecane płyny i środki smarneHarmonogram przeglądów serwisowych w Europie
Wymagana jakość oleju silnikowegoWszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 339Jakość oleju
silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężnedexos1 Gen2✔––dexos2–✔✔
Wszystkie silniki z wyjątkiem B14NET: Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne,
w okresie między wymianami oleju nie można jeden raz użyć maks. jednego litra oleju silnikowego klasy ACEA C3.
Klasy lepkości oleju silnikowego
Wszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 339Temperatura
otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-30 lub SAE 0W-40

346Dane techniczneHarmonogram przeglądów serwisowych poza EuropąWymagana jakość oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 339Jakość oleju silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężnedexos1 Gen2✔––dexos2–✔✔
Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne, można użyć jednego z olejów o klasach wymienionych poniżej:
Wszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 339Jakość oleju
silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężneACEA A3/B4–✔✔ACEA C3–✔✔

Dane techniczne347Klasy lepkości oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 339Temperatura otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-30 lub SAE 0W-40Do -20 °CSAE 10W-30 1)
lub SAE 10W-40 1)1)
Dozwolone, ale zaleca się stosowanie olejów o jakości dexos.

348Dane techniczneDane techniczne silnikaOznaczenie kodowe typu
silnikaB14NELB14NETB14NETB16XNTB16SHLB16SHTOznaczenie handlowe1.41.41.4 LPG1.6 CNG1.61.6Kod produkcyjnyB14NETB14NETB14NETB16XNTB16SHTB16SHTPojemność skokowa [cm 3
]136413641364159815981598Moc silnika [kW]88103103110125147przy obr./min4200-60004900-6000490050004750-60005500Moment obrotowy [Nm]200200200210260280przy obr./min1850-42001850-49001850-490023001650-45001650-5000Rodzaj paliwaBenzynaBenzynaGaz płynny/benzynaGaz ziemny/
benzynaBenzynaBenzynaMinimalna liczba oktanowa
(RON) 2)zalecana:959595959898dopuszczalna:989898989595dopuszczalna:919191919191Dodatkowy rodzaj paliwa––Gaz płynny (LPG)Gaz ziemny (CNG)––2)
Wymagania dla danego kraju wyszczególnione na naklejce umieszczonej na klapce wlewu paliwa mogą mieć pierwszeństwo przed
wymaganiami podanymi dla konkretnego silnika.
