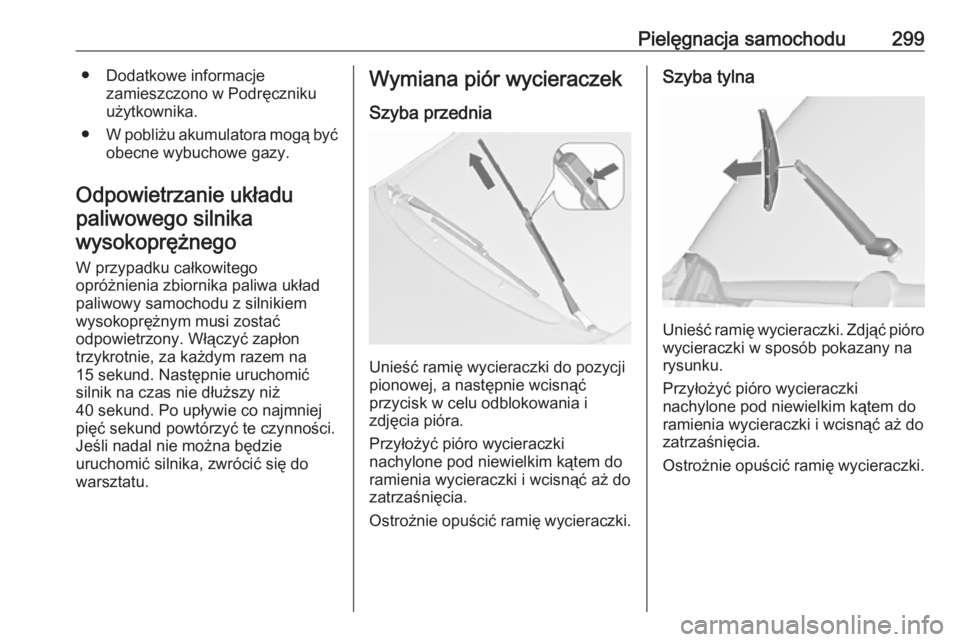

Pielęgnacja samochodu299● Dodatkowe informacjezamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

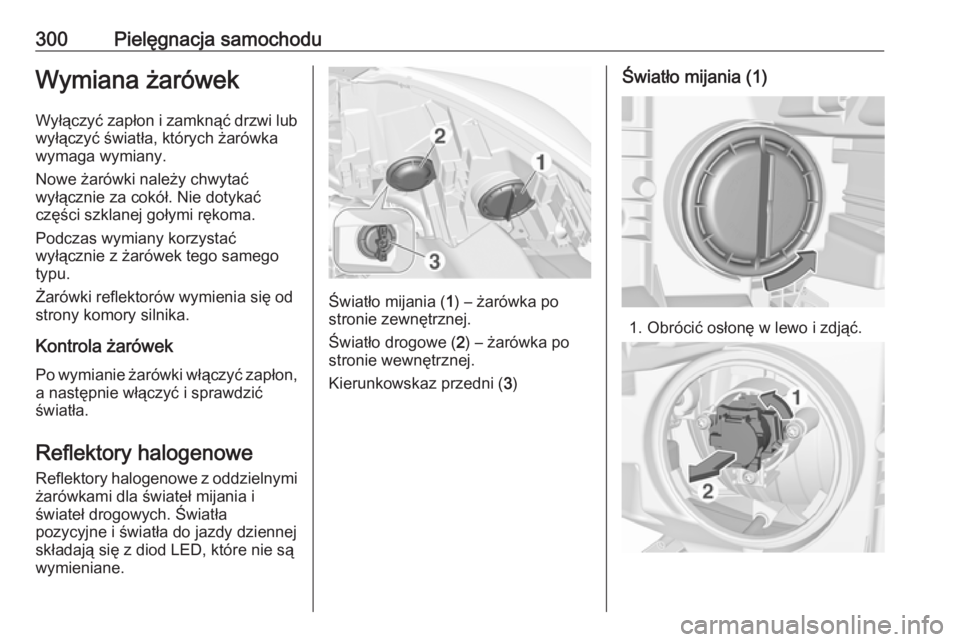

300Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych. Światła
pozycyjne i światła do jazdy dziennej
składają się z diod LED, które nie są
wymieniane.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Kierunkowskaz przedni ( 3)
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.

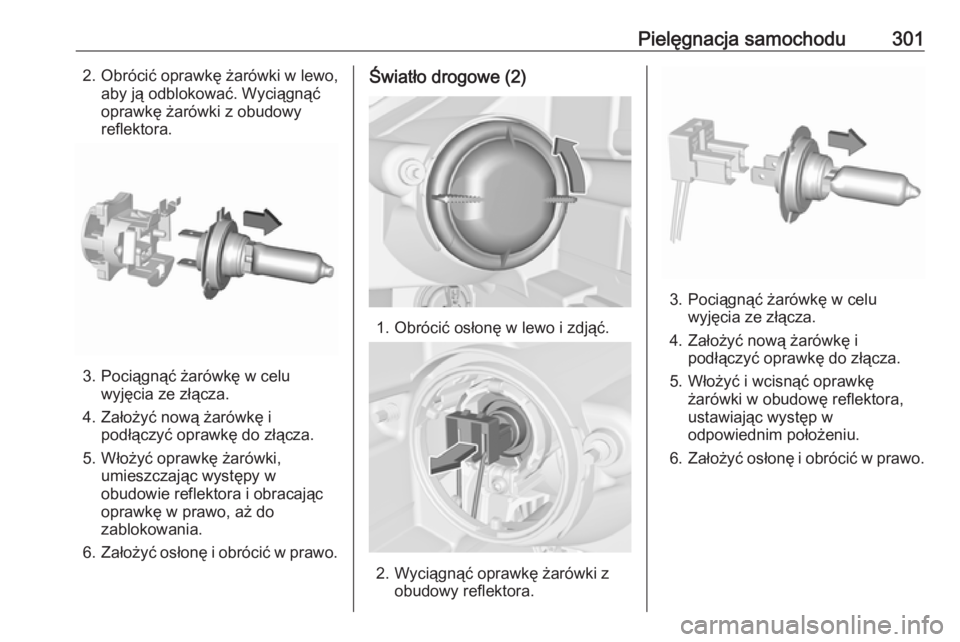

Pielęgnacja samochodu3012. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Pociągnąć żarówkę w celuwyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć i wcisnąć oprawkę żarówki w obudowę reflektora,
ustawiając występ w
odpowiednim położeniu.
6. Założyć osłonę i obrócić w prawo.

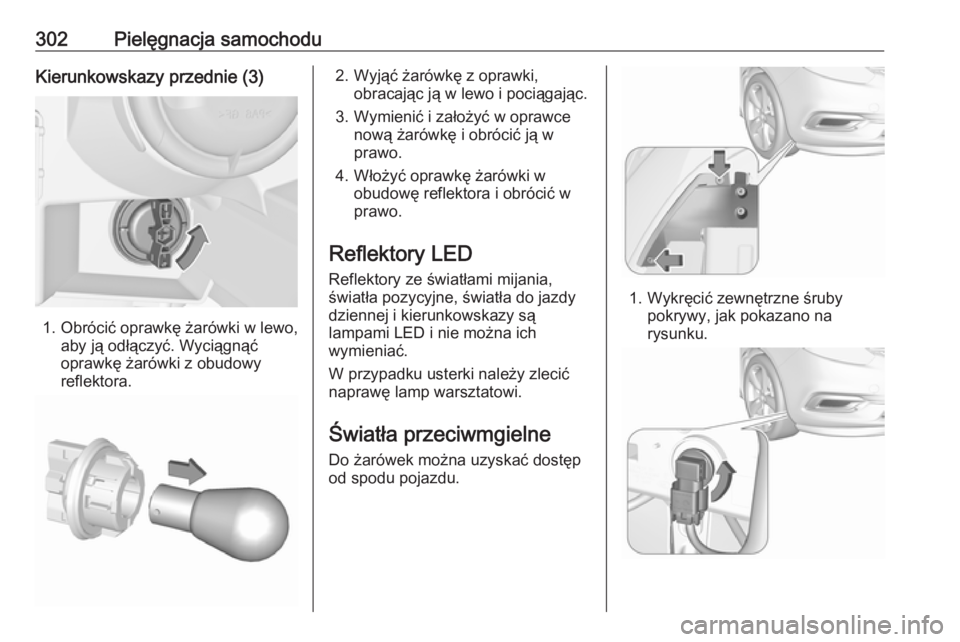

302Pielęgnacja samochoduKierunkowskazy przednie (3)
1. Obrócić oprawkę żarówki w lewo,aby ją odłączyć. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo i pociągając.
3. Wymienić i założyć w oprawce nową żarówkę i obrócić ją w
prawo.
4. Włożyć oprawkę żarówki w obudowę reflektora i obrócić w
prawo.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Światła przeciwmgielne Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Wykręcić zewnętrzne śruby pokrywy, jak pokazano na
rysunku.

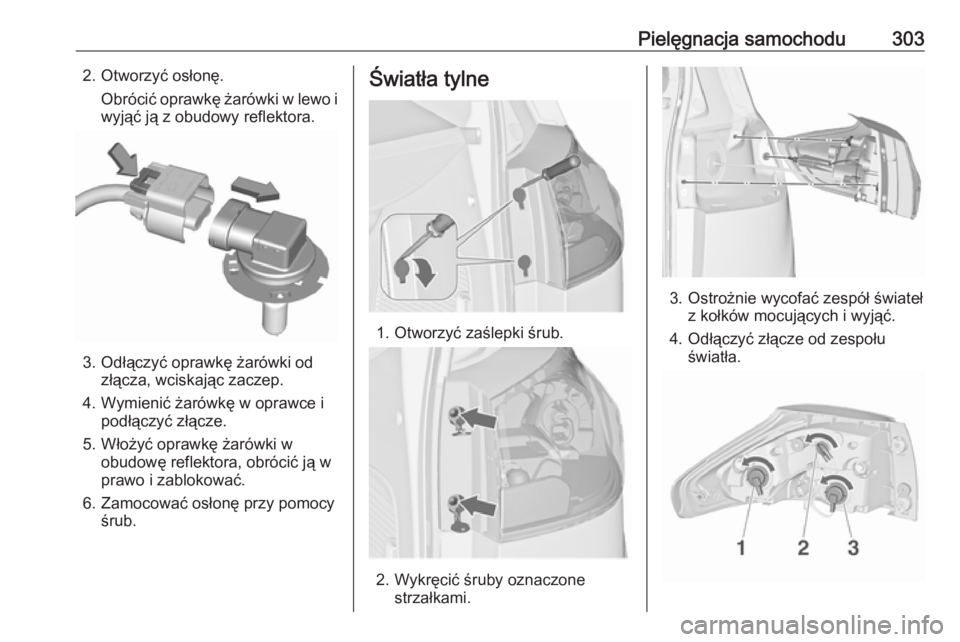

Pielęgnacja samochodu3032. Otworzyć osłonę.Obrócić oprawkę żarówki w lewo iwyjąć ją z obudowy reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w obudowę reflektora, obrócić ją w
prawo i zablokować.
6. Zamocować osłonę przy pomocy śrub.
Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczone strzałkami.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.

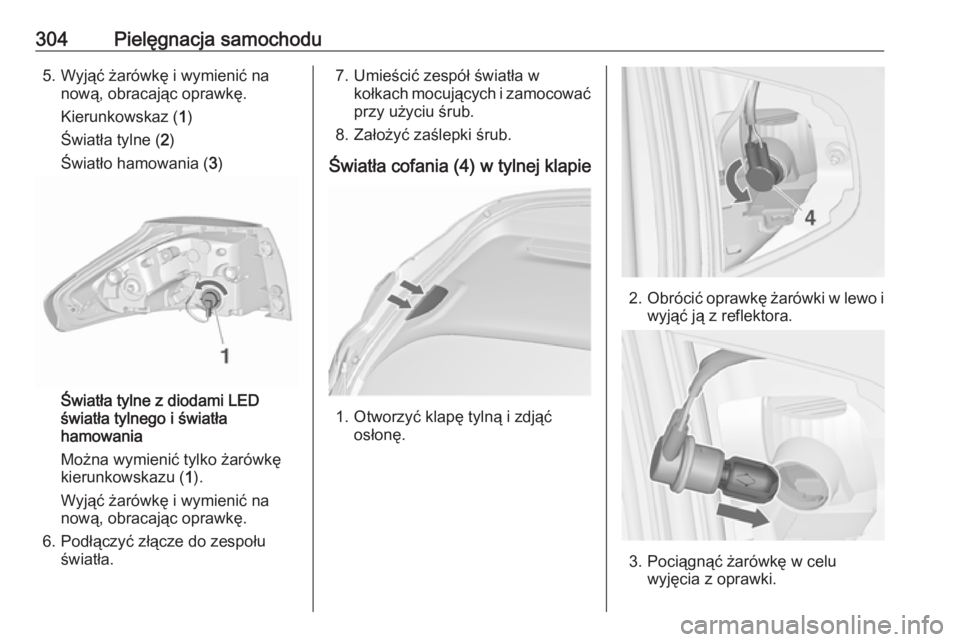

304Pielęgnacja samochodu5. Wyjąć żarówkę i wymienić nanową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)
Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.

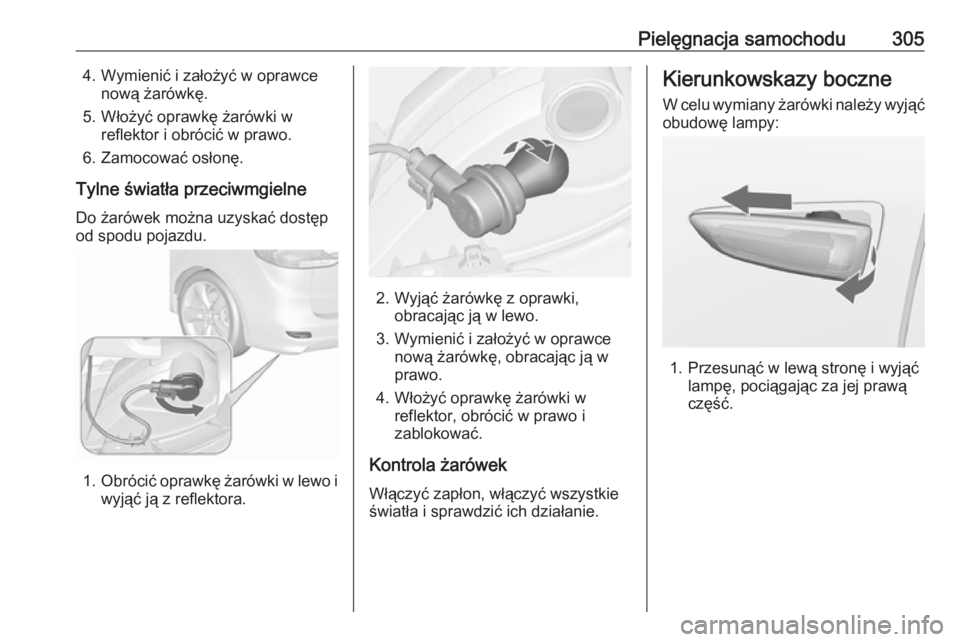

Pielęgnacja samochodu3054. Wymienić i założyć w oprawcenową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

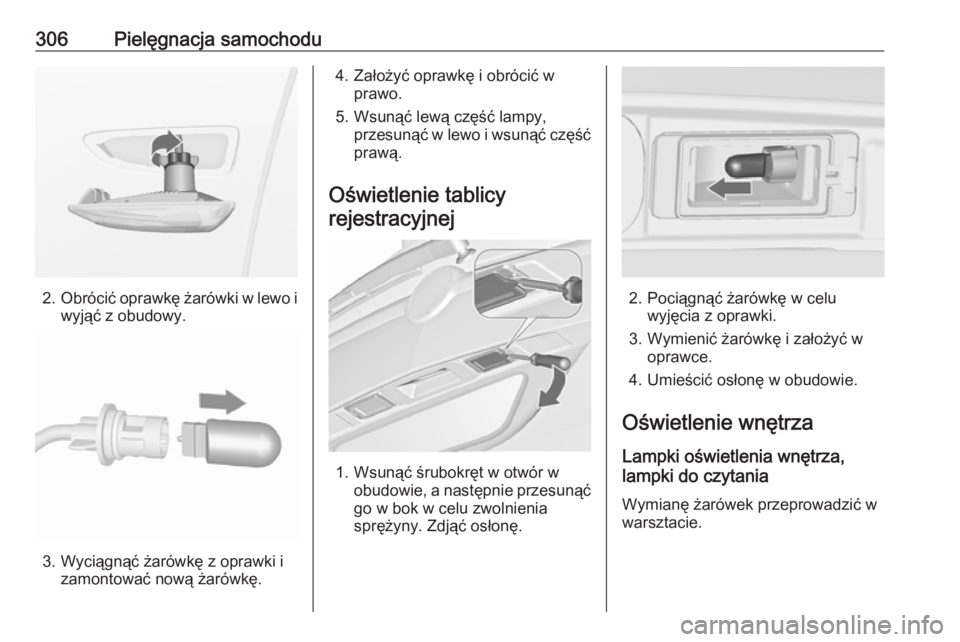

306Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza
Lampki oświetlenia wnętrza,
lampki do czytania
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu307Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W pojeździe znajdują się trzy skrzynki bezpieczników, w zależności od
wersji pojazdu:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

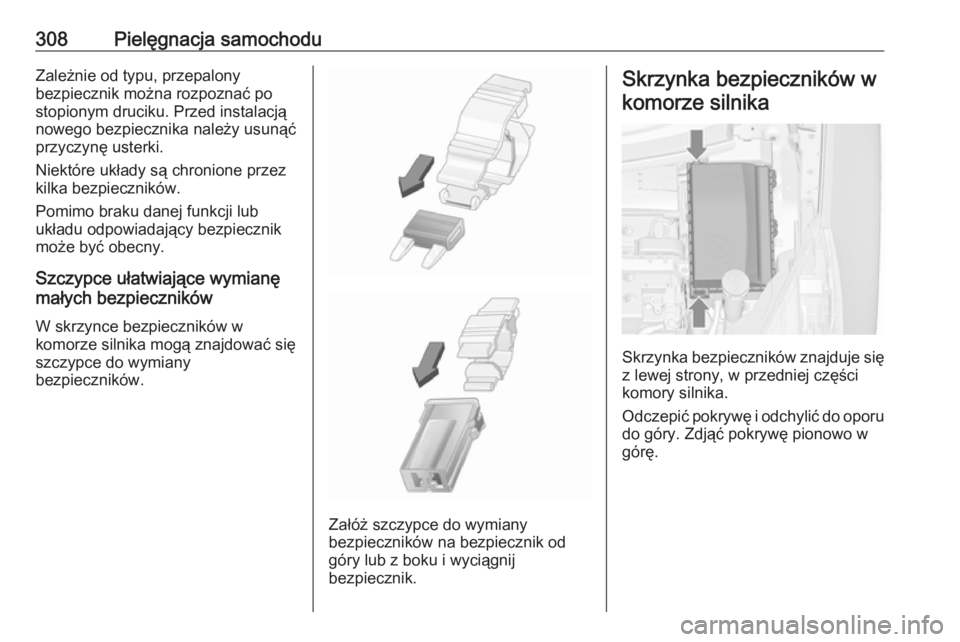

308Pielęgnacja samochoduZależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
