Page 11 of 369
Pe scurt9Oglinzile retrovizoare exterioare
Selectaţi oglinda exterioară relevantărăsucind butonul spre stânga (L) sau
spre dreapta (R). Reglaţi oglinda
respectivă prin bascularea comenzii cu patru căi.
Oglinzile retrovizoare exterioare
asferice 3 29, Reglare electrică
3 29, Rabatarea oglinzilor
retrovizoare exterioare 3 30,
Oglinzile retrovizoare exterioare
încălzite 3 30.
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Sistemul airbag 3 57, Poziţia de
contact 3 214.
Page 12 of 369

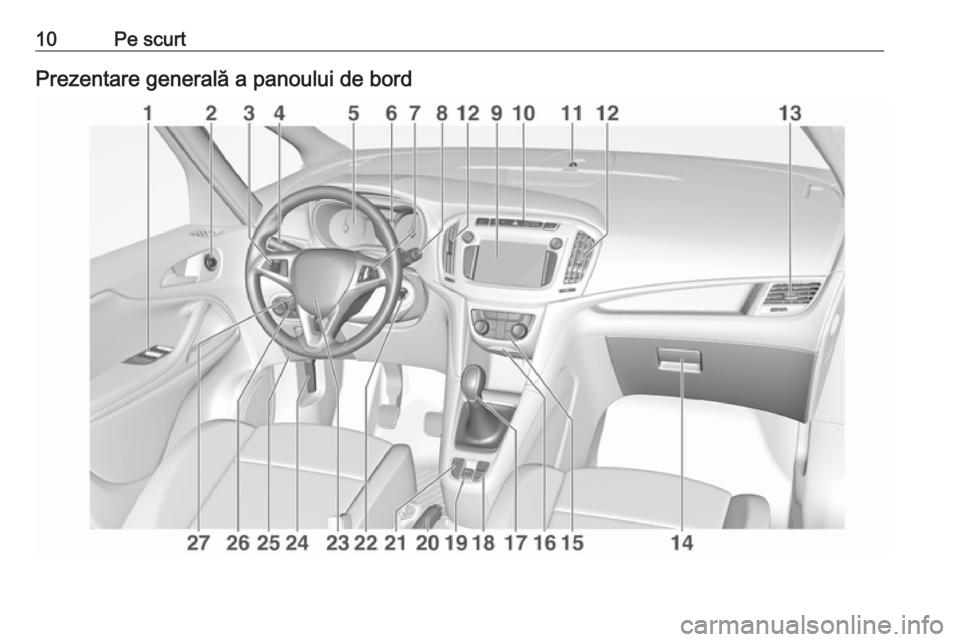

10Pe scurtPrezentare generală a panoului de bord
Page 13 of 369

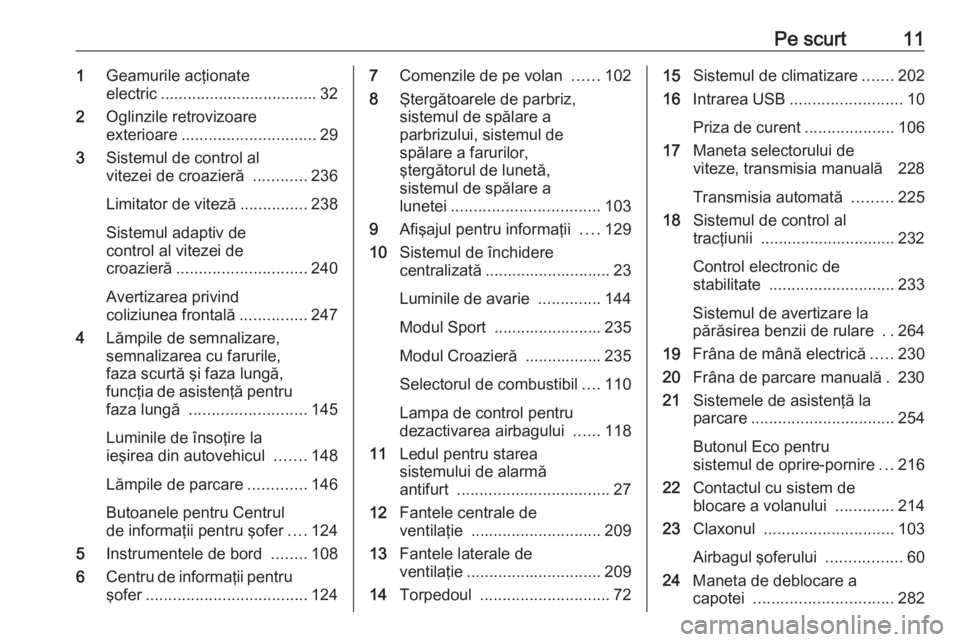

Pe scurt111Geamurile acţionate
electric ................................... 32
2 Oglinzile retrovizoare
exterioare .............................. 29
3 Sistemul de control al
vitezei de croazieră ............236
Limitator de viteză ...............238
Sistemul adaptiv de
control al vitezei de
croazieră ............................. 240
Avertizarea privind
coliziunea frontală ...............247
4 Lămpile de semnalizare,
semnalizarea cu farurile,
faza scurtă şi faza lungă,
funcţia de asistenţă pentru
faza lungă .......................... 145
Luminile de însoţire la
ieşirea din autovehicul .......148
Lămpile de parcare .............146
Butoanele pentru Centrul
de informaţii pentru şofer ....124
5 Instrumentele de bord ........108
6 Centru de informaţii pentru
şofer .................................... 1247Comenzile de pe volan ......102
8 Ştergătoarele de parbriz,
sistemul de spălare a
parbrizului, sistemul de
spălare a farurilor,
ştergătorul de lunetă,
sistemul de spălare a
lunetei ................................. 103
9 Afişajul pentru informaţii ....129
10 Sistemul de închidere
centralizată ............................ 23
Luminile de avarie ..............144
Modul Sport ........................ 235
Modul Croazieră ................. 235
Selectorul de combustibil ....110
Lampa de control pentru
dezactivarea airbagului ......118
11 Ledul pentru starea
sistemului de alarmă
antifurt .................................. 27
12 Fantele centrale de
ventilaţie ............................. 209
13 Fantele laterale de
ventilaţie .............................. 209
14 Torpedoul ............................. 7215Sistemul de climatizare .......202
16 Intrarea USB ......................... 10
Priza de curent ....................106
17 Maneta selectorului de
viteze, transmisia manuală 228
Transmisia automată .........225
18 Sistemul de control al
tracţiunii .............................. 232
Control electronic de
stabilitate ............................ 233
Sistemul de avertizare la
părăsirea benzii de rulare ..264
19 Frâna de mână electrică .....230
20 Frâna de parcare manuală . 230
21 Sistemele de asistenţă la
parcare ................................ 254
Butonul Eco pentru
sistemul de oprire-pornire ...216
22 Contactul cu sistem de
blocare a volanului .............214
23 Claxonul ............................. 103
Airbagul şoferului .................60
24 Maneta de deblocare a
capotei ............................... 282
Page 14 of 369

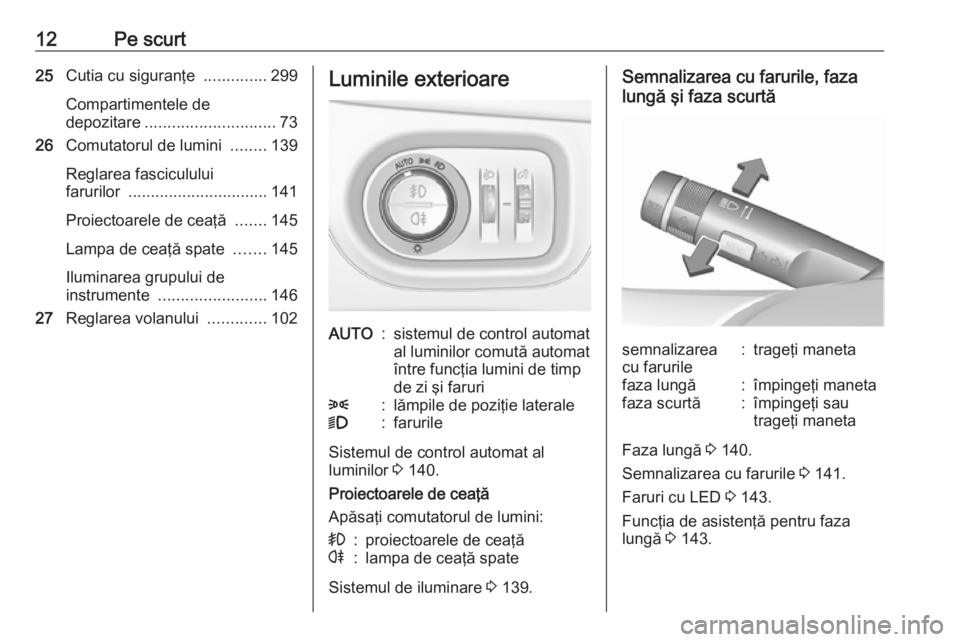

12Pe scurt25Cutia cu siguranţe ..............299
Compartimentele de
depozitare ............................. 73
26 Comutatorul de lumini ........139
Reglarea fasciculului
farurilor ............................... 141
Proiectoarele de ceaţă .......145
Lampa de ceaţă spate .......145
Iluminarea grupului de
instrumente ........................ 146
27 Reglarea volanului .............102Luminile exterioareAUTO:sistemul de control automat
al luminilor comută automat
între funcţia lumini de timp
de zi şi faruri8:lămpile de poziţie laterale9:farurile
Sistemul de control automat al
luminilor 3 140.
Proiectoarele de ceaţă
Apăsaţi comutatorul de lumini:
>:proiectoarele de ceaţăr:lampa de ceaţă spate
Sistemul de iluminare 3 139.
Semnalizarea cu farurile, faza
lungă şi faza scurtăsemnalizarea
cu farurile:trageţi manetafaza lungă:împingeţi manetafaza scurtă:împingeţi sau
trageţi maneta
Faza lungă 3 140.
Semnalizarea cu farurile 3 141.
Faruri cu LED 3 143.
Funcţia de asistenţă pentru faza
lungă 3 143.

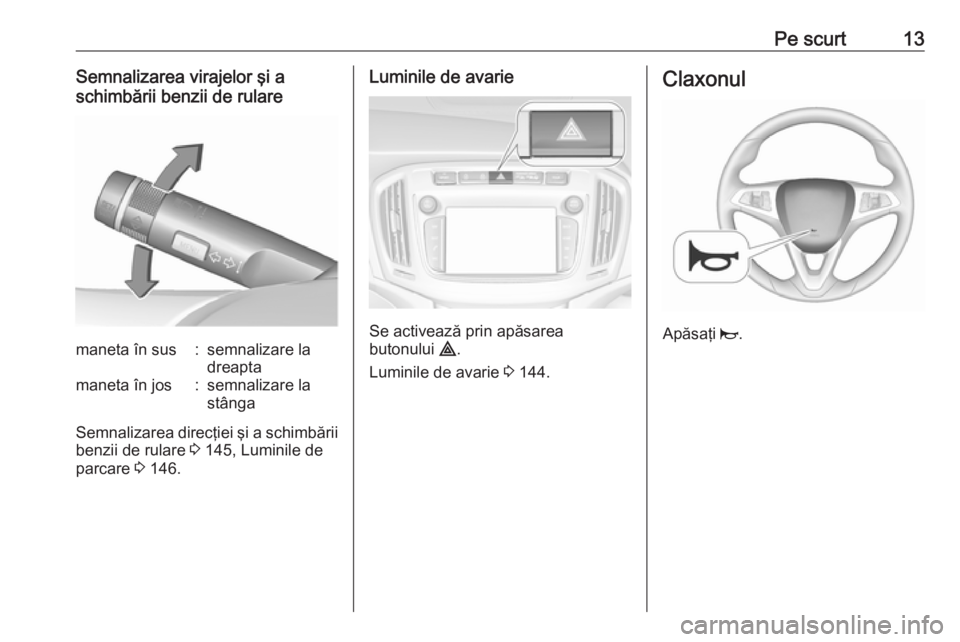

Page 15 of 369
Pe scurt13Semnalizarea virajelor şi a
schimbării benzii de rularemaneta în sus:semnalizare la
dreaptamaneta în jos:semnalizare la
stânga
Semnalizarea direcţiei şi a schimbării benzii de rulare 3 145, Luminile de
parcare 3 146.
Luminile de avarie
Se activează prin apăsarea
butonului ¨.
Luminile de avarie 3 144.
Claxonul
Apăsaţi j.
Page 16 of 369

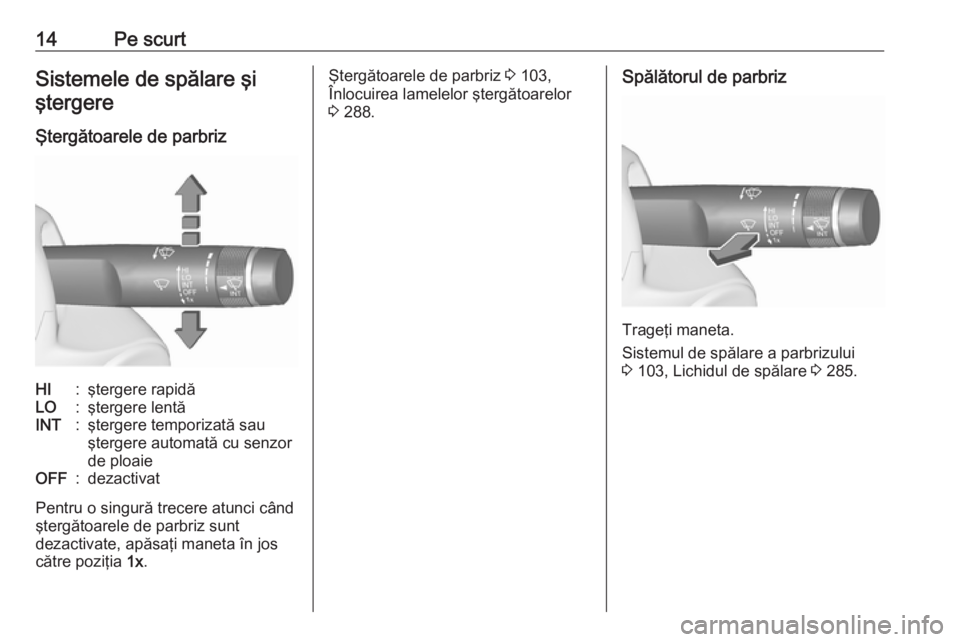

14Pe scurtSistemele de spălare şiştergere
Ştergătoarele de parbrizHI:ştergere rapidăLO:ştergere lentăINT:ştergere temporizată sau
ştergere automată cu senzor
de ploaieOFF:dezactivat
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt
dezactivate, apăsaţi maneta în jos
către poziţia 1x.
Ştergătoarele de parbriz 3 103,
Înlocuirea lamelelor ştergătoarelor 3 288.Spălătorul de parbriz
Trageţi maneta.
Sistemul de spălare a parbrizului
3 103, Lichidul de spălare 3 285.
Page 17 of 369

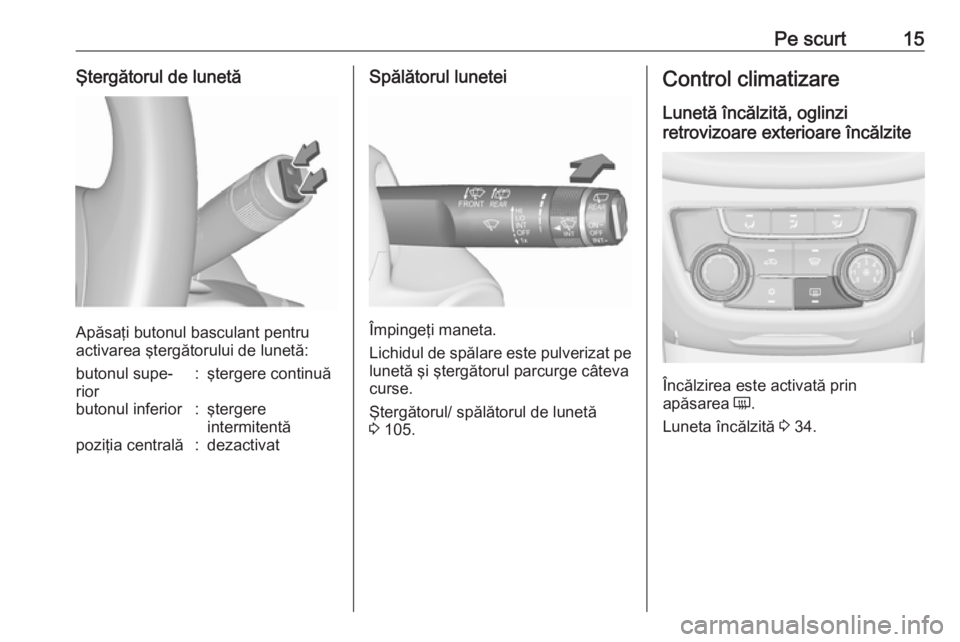

Pe scurt15Ştergătorul de lunetă
Apăsaţi butonul basculant pentru
activarea ştergătorului de lunetă:
butonul supe‐
rior:ştergere continuăbutonul inferior:ştergere
intermitentăpoziţia centrală:dezactivatSpălătorul lunetei
Împingeţi maneta.
Lichidul de spălare este pulverizat pe lunetă şi ştergătorul parcurge câteva
curse.
Ştergătorul/ spălătorul de lunetă
3 105.
Control climatizare
Lunetă încălzită, oglinzi
retrovizoare exterioare încălzite
Încălzirea este activată prin
apăsarea Ü.
Luneta încălzită 3 34.
Page 18 of 369

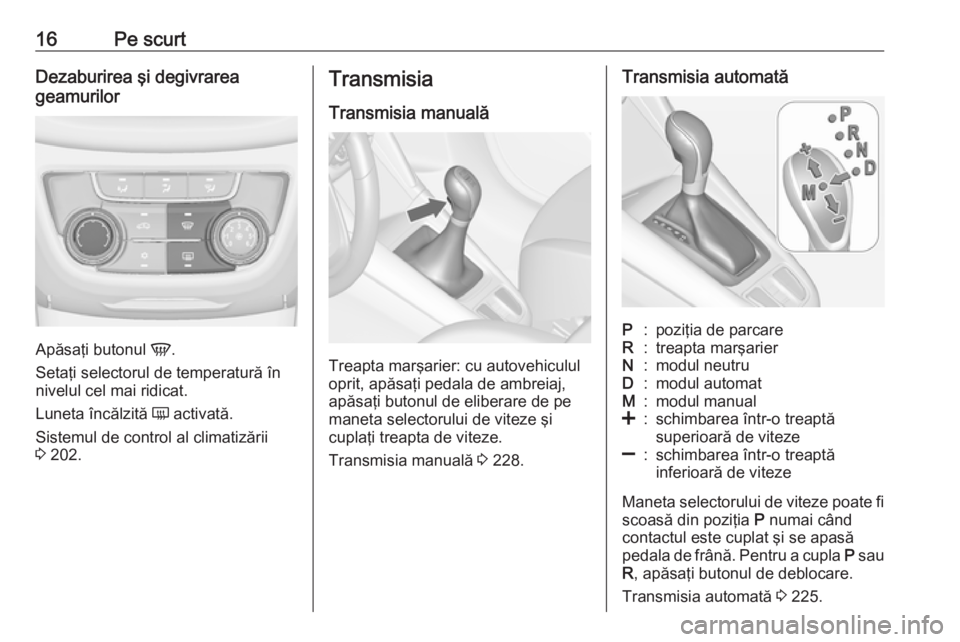

16Pe scurtDezaburirea şi degivrarea
geamurilor
Apăsaţi butonul V.
Setaţi selectorul de temperatură în
nivelul cel mai ridicat.
Luneta încălzită Ü activată.
Sistemul de control al climatizării
3 202.
Transmisia
Transmisia manuală
Treapta marşarier: cu autovehiculul
oprit, apăsaţi pedala de ambreiaj,
apăsaţi butonul de eliberare de pe
maneta selectorului de viteze şi
cuplaţi treapta de viteze.
Transmisia manuală 3 228.
Transmisia automatăP:poziţia de parcareR:treapta marşarierN:modul neutruD:modul automatM:modul manual<:schimbarea într-o treaptă
superioară de viteze]:schimbarea într-o treaptă
inferioară de viteze
Maneta selectorului de viteze poate fi scoasă din poziţia P numai când
contactul este cuplat şi se apasă
pedala de frână. Pentru a cupla P sau
R , apăsaţi butonul de deblocare.
Transmisia automată 3 225.
Page 19 of 369

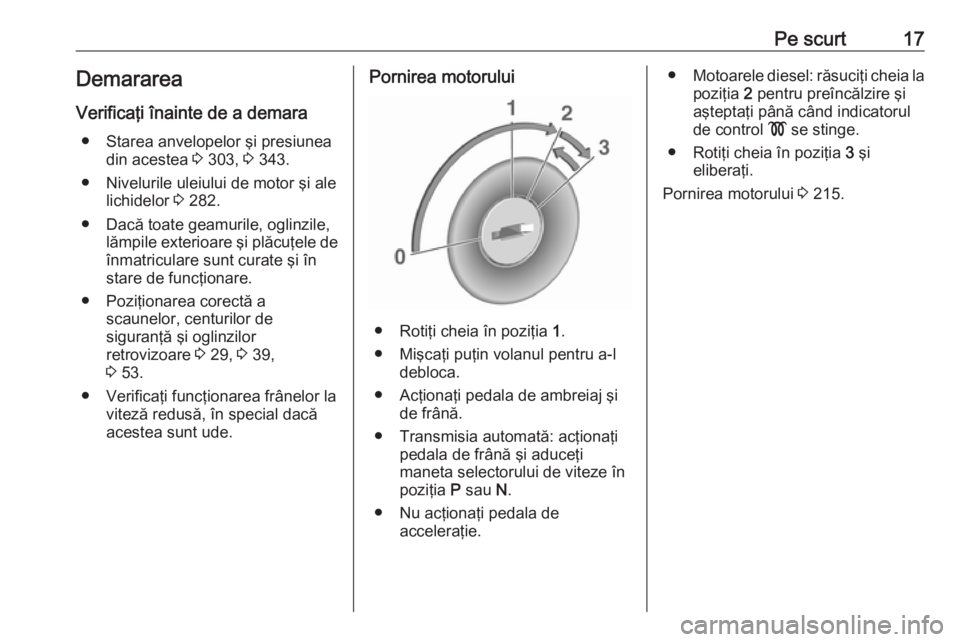

Pe scurt17DemarareaVerificaţi înainte de a demara ● Starea anvelopelor şi presiunea din acestea 3 303, 3 343.
● Nivelurile uleiului de motor şi ale lichidelor 3 282.
● Dacă toate geamurile, oglinzile, lămpile exterioare şi plăcuţele deînmatriculare sunt curate şi în
stare de funcţionare.
● Poziţionarea corectă a scaunelor, centurilor de
siguranţă şi oglinzilor
retrovizoare 3 29, 3 39,
3 53.
● Verificaţi funcţionarea frânelor la viteză redusă, în special dacă
acestea sunt ude.Pornirea motorului
● Rotiţi cheia în poziţia 1.
● Mişcaţi puţin volanul pentru a-l debloca.
● Acţionaţi pedala de ambreiaj şi de frână.
● Transmisia automată: acţionaţi pedala de frână şi aduceţi
maneta selectorului de viteze în
poziţia P sau N.
● Nu acţionaţi pedala de acceleraţie.
●Motoarele diesel: răsuciţi cheia la
poziţia 2 pentru preîncălzire şi
aşteptaţi până când indicatorul
de control ! se stinge.
● Rotiţi cheia în poziţia 3 şi
eliberaţi.
Pornirea motorului 3 215.
Page 20 of 369

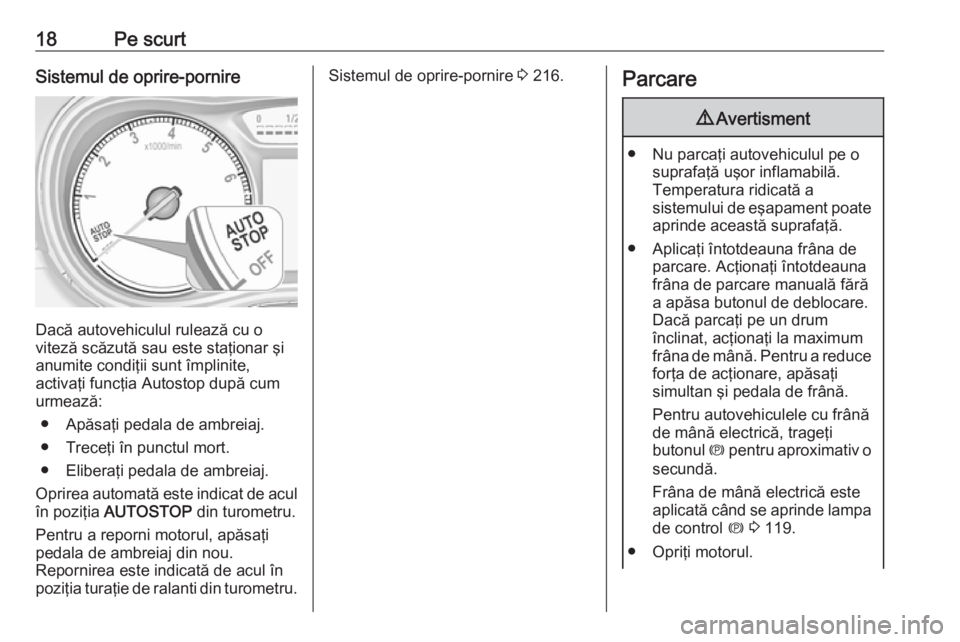

18Pe scurtSistemul de oprire-pornire
Dacă autovehiculul rulează cu o
viteză scăzută sau este staţionar şi
anumite condiţii sunt împlinite,
activaţi funcţia Autostop după cum
urmează:
● Apăsaţi pedala de ambreiaj.
● Treceţi în punctul mort.
● Eliberaţi pedala de ambreiaj.
Oprirea automată este indicat de acul în poziţia AUTOSTOP din turometru.
Pentru a reporni motorul, apăsaţi
pedala de ambreiaj din nou.
Repornirea este indicată de acul în
poziţia turaţie de ralanti din turometru.
Sistemul de oprire-pornire 3 216.Parcare9 Avertisment
● Nu parcaţi autovehiculul pe o
suprafaţă uşor inflamabilă.
Temperatura ridicată a
sistemului de eşapament poate
aprinde această suprafaţă.
● Aplicaţi întotdeauna frâna de parcare. Acţionaţi întotdeauna
frâna de parcare manuală fără
a apăsa butonul de deblocare.
Dacă parcaţi pe un drum
înclinat, acţionaţi la maximum
frâna de mână. Pentru a reduce
forţa de acţionare, apăsaţi
simultan şi pedala de frână.
Pentru autovehiculele cu frână de mână electrică, trageţi
butonul m pentru aproximativ o
secundă.
Frâna de mână electrică este aplicată când se aprinde lampa
de control m 3 119.
● Opriţi motorul.
