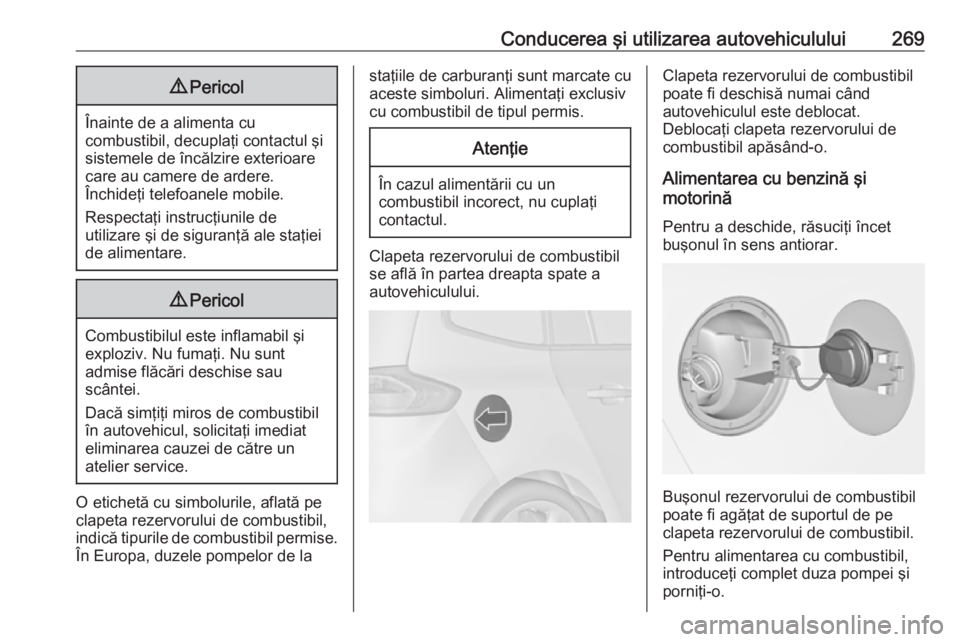

Conducerea şi utilizarea autovehiculului2699Pericol
Înainte de a alimenta cu
combustibil, decuplaţi contactul şi
sistemele de încălzire exterioare
care au camere de ardere.
Închideţi telefoanele mobile.
Respectaţi instrucţiunile de
utilizare şi de siguranţă ale staţiei
de alimentare.
9 Pericol
Combustibilul este inflamabil şi
exploziv. Nu fumaţi. Nu sunt
admise flăcări deschise sau
scântei.
Dacă simţiţi miros de combustibil în autovehicul, solicitaţi imediat
eliminarea cauzei de către un
atelier service.
O etichetă cu simbolurile, aflată pe
clapeta rezervorului de combustibil,
indică tipurile de combustibil permise. În Europa, duzele pompelor de la
staţiile de carburanţi sunt marcate cu
aceste simboluri. Alimentaţi exclusiv
cu combustibil de tipul permis.Atenţie
În cazul alimentării cu un combustibil incorect, nu cuplaţi
contactul.
Clapeta rezervorului de combustibil se află în partea dreapta spate a
autovehiculului.
Clapeta rezervorului de combustibil
poate fi deschisă numai când
autovehiculul este deblocat.
Deblocaţi clapeta rezervorului de
combustibil apăsând-o.
Alimentarea cu benzină şi
motorină
Pentru a deschide, răsuciţi încet
buşonul în sens antiorar.
Buşonul rezervorului de combustibil
poate fi agăţat de suportul de pe
clapeta rezervorului de combustibil.
Pentru alimentarea cu combustibil,
introduceţi complet duza pompei şi
porniţi-o.

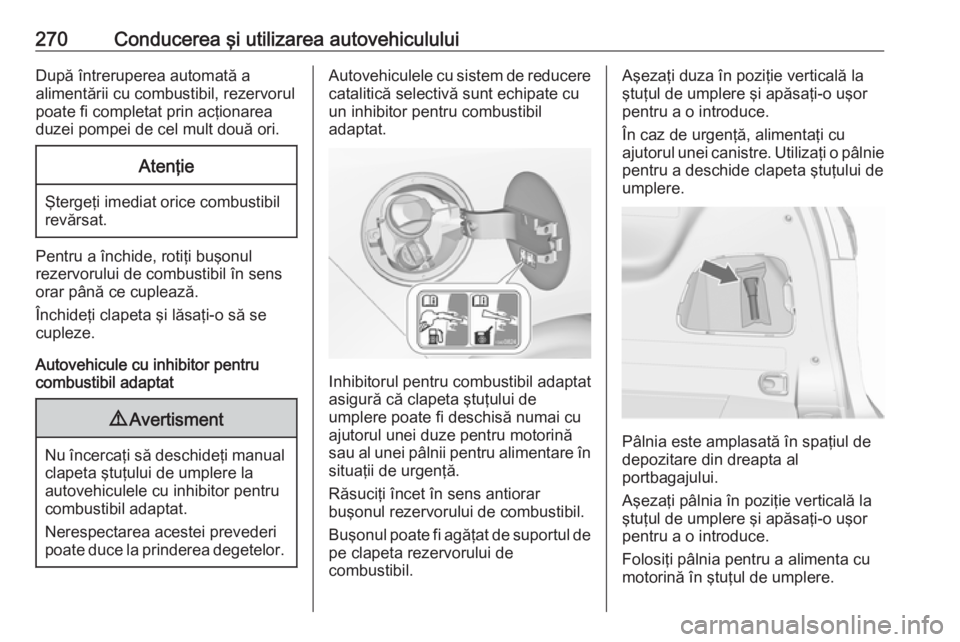

270Conducerea şi utilizarea autovehicululuiDupă întreruperea automată a
alimentării cu combustibil, rezervorul
poate fi completat prin acţionarea
duzei pompei de cel mult două ori.Atenţie
Ştergeţi imediat orice combustibil
revărsat.
Pentru a închide, rotiţi buşonul
rezervorului de combustibil în sens
orar până ce cuplează.
Închideţi clapeta şi lăsaţi-o să se
cupleze.
Autovehicule cu inhibitor pentru
combustibil adaptat
9 Avertisment
Nu încercaţi să deschideţi manual
clapeta ştuţului de umplere la
autovehiculele cu inhibitor pentru
combustibil adaptat.
Nerespectarea acestei prevederi
poate duce la prinderea degetelor.
Autovehiculele cu sistem de reducere
catalitică selectivă sunt echipate cu
un inhibitor pentru combustibil
adaptat.
Inhibitorul pentru combustibil adaptat
asigură că clapeta ştuţului de
umplere poate fi deschisă numai cu ajutorul unei duze pentru motorină
sau al unei pâlnii pentru alimentare în situaţii de urgenţă.
Răsuciţi încet în sens antiorar
buşonul rezervorului de combustibil.
Buşonul poate fi agăţat de suportul de
pe clapeta rezervorului de
combustibil.
Aşezaţi duza în poziţie verticală la
ştuţul de umplere şi apăsaţi-o uşor
pentru a o introduce.
În caz de urgenţă, alimentaţi cu
ajutorul unei canistre. Utilizaţi o pâlnie pentru a deschide clapeta ştuţului de
umplere.
Pâlnia este amplasată în spaţiul de
depozitare din dreapta al
portbagajului.
Aşezaţi pâlnia în poziţie verticală la
ştuţul de umplere şi apăsaţi-o uşor
pentru a o introduce.
Folosiţi pâlnia pentru a alimenta cu
motorină în ştuţul de umplere.

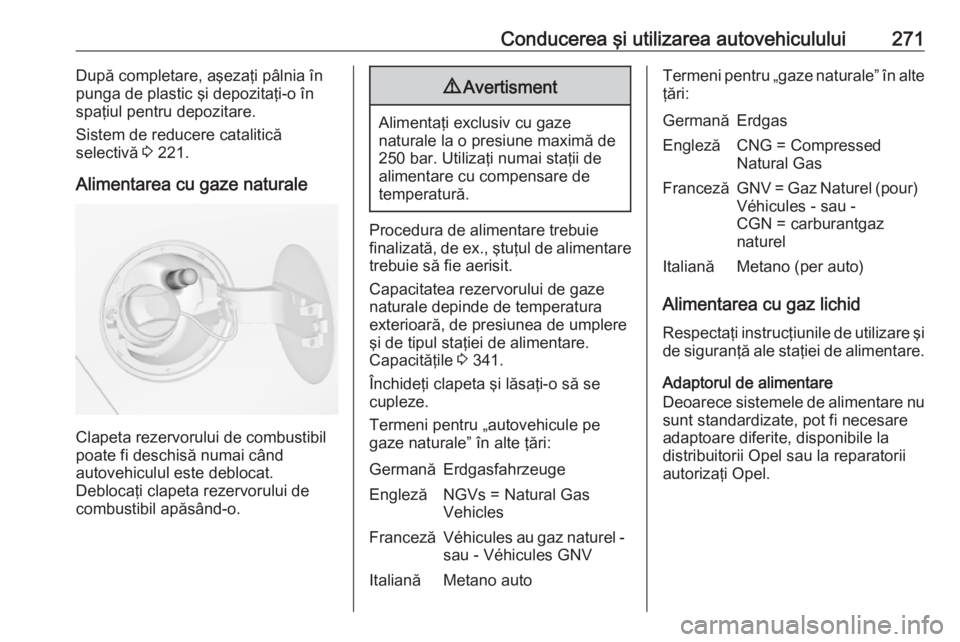

Conducerea şi utilizarea autovehiculului271După completare, aşezaţi pâlnia în
punga de plastic şi depozitaţi-o în
spaţiul pentru depozitare.
Sistem de reducere catalitică
selectivă 3 221.
Alimentarea cu gaze naturale
Clapeta rezervorului de combustibil
poate fi deschisă numai când
autovehiculul este deblocat.
Deblocaţi clapeta rezervorului de
combustibil apăsând-o.
9 Avertisment
Alimentaţi exclusiv cu gaze
naturale la o presiune maximă de
250 bar. Utilizaţi numai staţii de
alimentare cu compensare de
temperatură.
Procedura de alimentare trebuie
finalizată, de ex., ştuţul de alimentare
trebuie să fie aerisit.
Capacitatea rezervorului de gaze
naturale depinde de temperatura exterioară, de presiunea de umplere
şi de tipul staţiei de alimentare.
Capacităţile 3 341.
Închideţi clapeta şi lăsaţi-o să se
cupleze.
Termeni pentru „autovehicule pe
gaze naturale” în alte ţări:
GermanăErdgasfahrzeugeEnglezăNGVs = Natural Gas
VehiclesFrancezăVéhicules au gaz naturel - sau - Véhicules GNVItalianăMetano autoTermeni pentru „gaze naturale” în alte ţări:GermanăErdgasEnglezăCNG = Compressed
Natural GasFrancezăGNV = Gaz Naturel (pour)
Véhicules - sau -
CGN = carburantgaz
naturelItalianăMetano (per auto)
Alimentarea cu gaz lichid
Respectaţi instrucţiunile de utilizare şi de siguranţă ale staţiei de alimentare.
Adaptorul de alimentare
Deoarece sistemele de alimentare nu
sunt standardizate, pot fi necesare
adaptoare diferite, disponibile la
distribuitorii Opel sau la reparatorii
autorizaţi Opel.

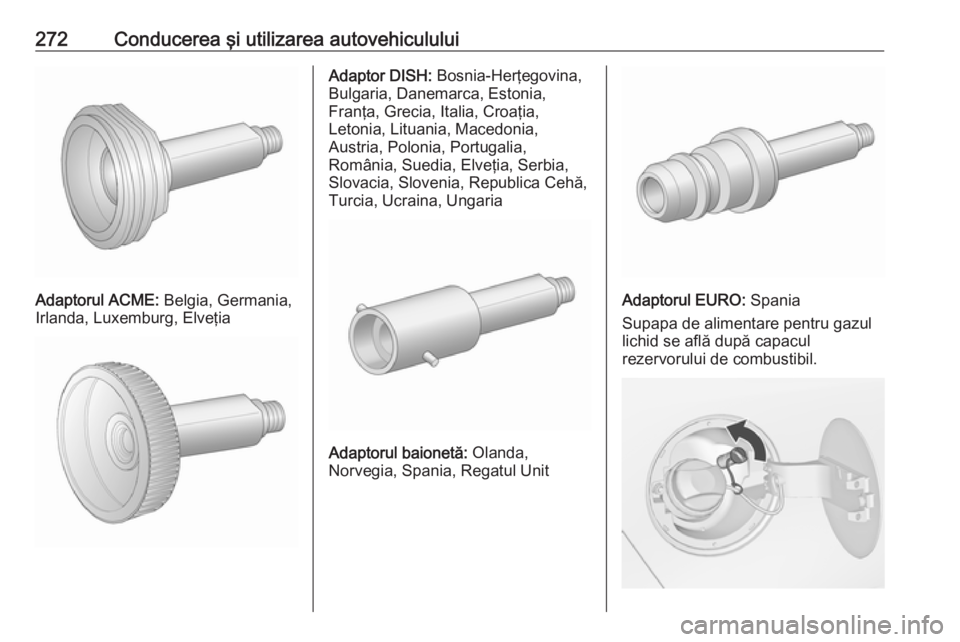

272Conducerea şi utilizarea autovehiculului
Adaptorul ACME: Belgia, Germania,
Irlanda, Luxemburg, Elveţia
Adaptor DISH: Bosnia-Herţegovina,
Bulgaria, Danemarca, Estonia,
Franţa, Grecia, Italia, Croaţia,
Letonia, Lituania, Macedonia,
Austria, Polonia, Portugalia,
România, Suedia, Elveţia, Serbia,
Slovacia, Slovenia, Republica Cehă,
Turcia, Ucraina, Ungaria
Adaptorul baionetă: Olanda,
Norvegia, Spania, Regatul Unit
Adaptorul EURO: Spania
Supapa de alimentare pentru gazul lichid se află după capacul
rezervorului de combustibil.

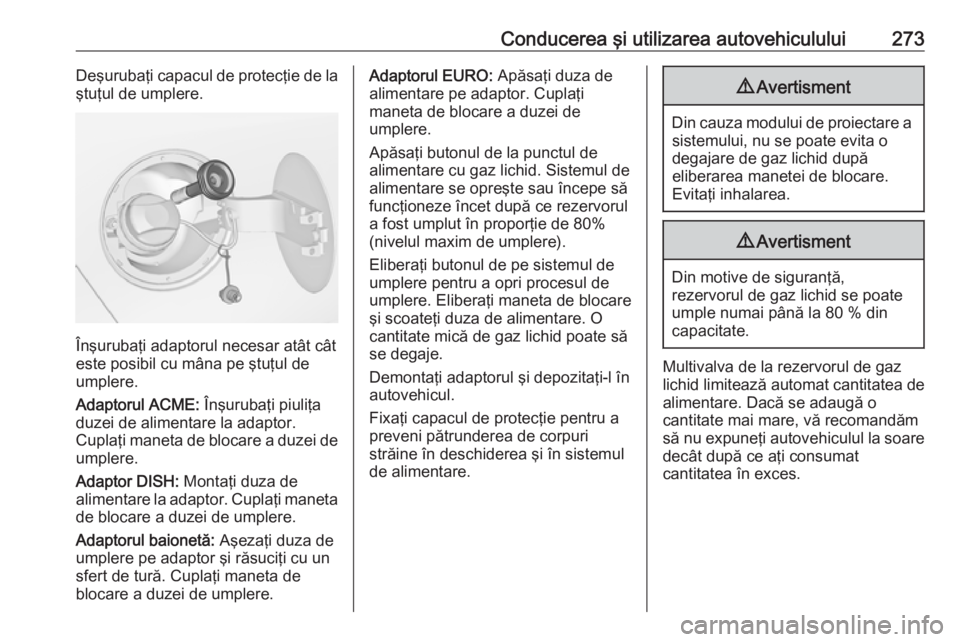

Conducerea şi utilizarea autovehiculului273Deşurubaţi capacul de protecţie de la
ştuţul de umplere.
Înşurubaţi adaptorul necesar atât cât
este posibil cu mâna pe ştuţul de
umplere.
Adaptorul ACME: Înşurubaţi piuliţa
duzei de alimentare la adaptor.
Cuplaţi maneta de blocare a duzei de
umplere.
Adaptor DISH: Montaţi duza de
alimentare la adaptor. Cuplaţi maneta de blocare a duzei de umplere.
Adaptorul baionetă: Aşezaţi duza de
umplere pe adaptor şi răsuciţi cu un
sfert de tură. Cuplaţi maneta de
blocare a duzei de umplere.
Adaptorul EURO: Apăsaţi duza de
alimentare pe adaptor. Cuplaţi
maneta de blocare a duzei de
umplere.
Apăsaţi butonul de la punctul de
alimentare cu gaz lichid. Sistemul de
alimentare se opreşte sau începe să
funcţioneze încet după ce rezervorul
a fost umplut în proporţie de 80%
(nivelul maxim de umplere).
Eliberaţi butonul de pe sistemul de
umplere pentru a opri procesul de
umplere. Eliberaţi maneta de blocare
şi scoateţi duza de alimentare. O
cantitate mică de gaz lichid poate să
se degaje.
Demontaţi adaptorul şi depozitaţi-l în autovehicul.
Fixaţi capacul de protecţie pentru a
preveni pătrunderea de corpuri
străine în deschiderea şi în sistemul
de alimentare.9 Avertisment
Din cauza modului de proiectare a
sistemului, nu se poate evita o
degajare de gaz lichid după
eliberarea manetei de blocare.
Evitaţi inhalarea.
9 Avertisment
Din motive de siguranţă,
rezervorul de gaz lichid se poate
umple numai până la 80 % din
capacitate.
Multivalva de la rezervorul de gaz
lichid limitează automat cantitatea de
alimentare. Dacă se adaugă o
cantitate mai mare, vă recomandăm
să nu expuneţi autovehiculul la soare decât după ce aţi consumat
cantitatea în exces.

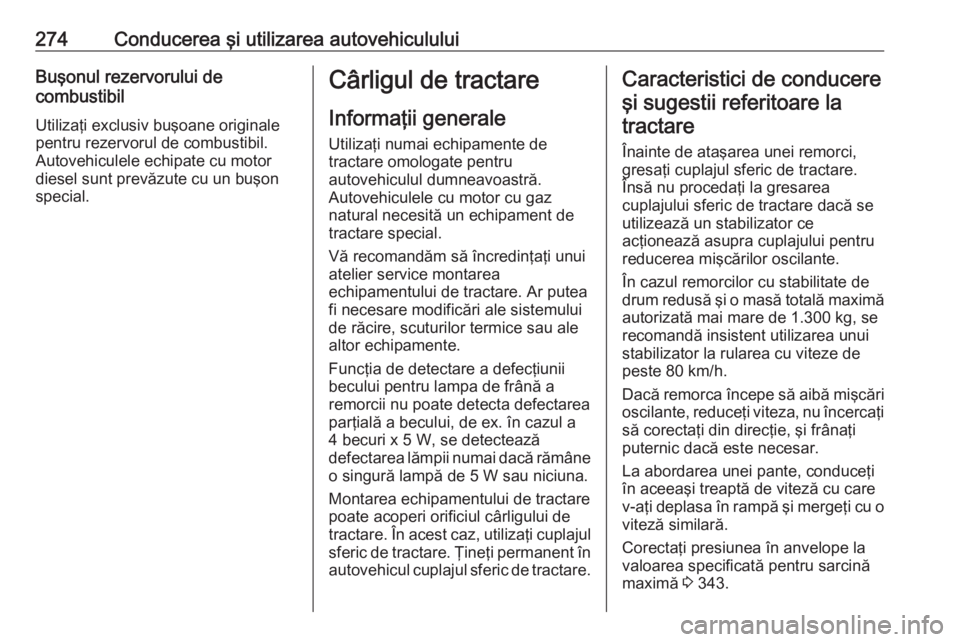

274Conducerea şi utilizarea autovehicululuiBuşonul rezervorului de
combustibil
Utilizaţi exclusiv buşoane originale
pentru rezervorul de combustibil.
Autovehiculele echipate cu motor
diesel sunt prevăzute cu un buşon
special.Cârligul de tractare
Informaţii generale
Utilizaţi numai echipamente de
tractare omologate pentru
autovehiculul dumneavoastră.
Autovehiculele cu motor cu gaz
natural necesită un echipament de
tractare special.
Vă recomandăm să încredinţaţi unui
atelier service montarea
echipamentului de tractare. Ar putea
fi necesare modificări ale sistemului
de răcire, scuturilor termice sau ale
altor echipamente.
Funcţia de detectare a defecţiunii becului pentru lampa de frână a
remorcii nu poate detecta defectarea parţială a becului, de ex. în cazul a
4 becuri x 5 W, se detectează
defectarea lămpii numai dacă rămâne o singură lampă de 5 W sau niciuna.
Montarea echipamentului de tractare
poate acoperi orificiul cârligului de
tractare. În acest caz, utilizaţi cuplajul
sferic de tractare. Ţineţi permanent în autovehicul cuplajul sferic de tractare.Caracteristici de conducere
şi sugestii referitoare latractare
Înainte de ataşarea unei remorci,
gresaţi cuplajul sferic de tractare.
Însă nu procedaţi la gresarea
cuplajului sferic de tractare dacă se utilizează un stabilizator ce
acţionează asupra cuplajului pentru
reducerea mişcărilor oscilante.
În cazul remorcilor cu stabilitate de
drum redusă şi o masă totală maximă
autorizată mai mare de 1.300 kg, se
recomandă insistent utilizarea unui
stabilizator la rularea cu viteze de
peste 80 km/h.
Dacă remorca începe să aibă mişcări oscilante, reduceţi viteza, nu încercaţi
să corectaţi din direcţie, şi frânaţi
puternic dacă este necesar.
La abordarea unei pante, conduceţi
în aceeaşi treaptă de viteză cu care
v-aţi deplasa în rampă şi mergeţi cu o viteză similară.
Corectaţi presiunea în anvelope la
valoarea specificată pentru sarcină
maximă 3 343.

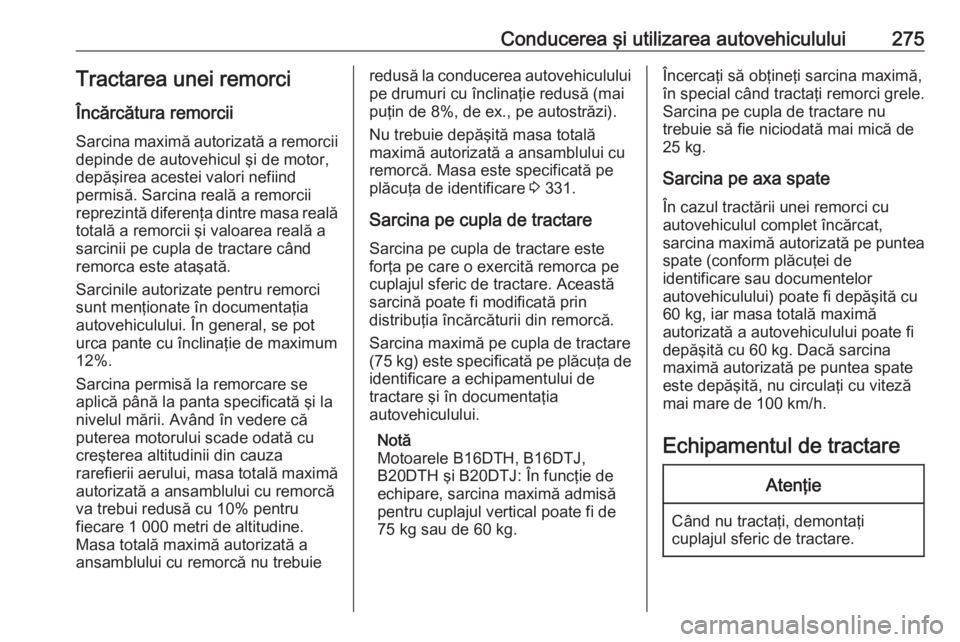

Conducerea şi utilizarea autovehiculului275Tractarea unei remorci
Încărcătura remorcii Sarcina maximă autorizată a remorciidepinde de autovehicul şi de motor,depăşirea acestei valori nefiind
permisă. Sarcina reală a remorcii
reprezintă diferenţa dintre masa reală
totală a remorcii şi valoarea reală a
sarcinii pe cupla de tractare când remorca este ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. În general, se pot
urca pante cu înclinaţie de maximum
12%.
Sarcina permisă la remorcare se
aplică până la panta specificată şi la
nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10% pentru
fiecare 1 000 metri de altitudine.
Masa totală maximă autorizată a ansamblului cu remorcă nu trebuieredusă la conducerea autovehiculului
pe drumuri cu înclinaţie redusă (mai
puţin de 8%, de ex., pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a ansamblului cu
remorcă. Masa este specificată pe
plăcuţa de identificare 3 331.
Sarcina pe cupla de tractare Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
(75 kg) este specificată pe plăcuţa de
identificare a echipamentului de
tractare şi în documentaţia
autovehiculului.
Notă
Motoarele B16DTH, B16DTJ,
B20DTH şi B20DTJ: În funcţie de
echipare, sarcina maximă admisă
pentru cuplajul vertical poate fi de
75 kg sau de 60 kg.Încercaţi să obţineţi sarcina maximă,
în special când tractaţi remorci grele.
Sarcina pe cupla de tractare nu
trebuie să fie niciodată mai mică de
25 kg.
Sarcina pe axa spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe puntea
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
60 kg, iar masa totală maximă
autorizată a autovehiculului poate fi
depăşită cu 60 kg. Dacă sarcina
maximă autorizată pe puntea spate
este depăşită, nu circulaţi cu viteză
mai mare de 100 km/h.
Echipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.

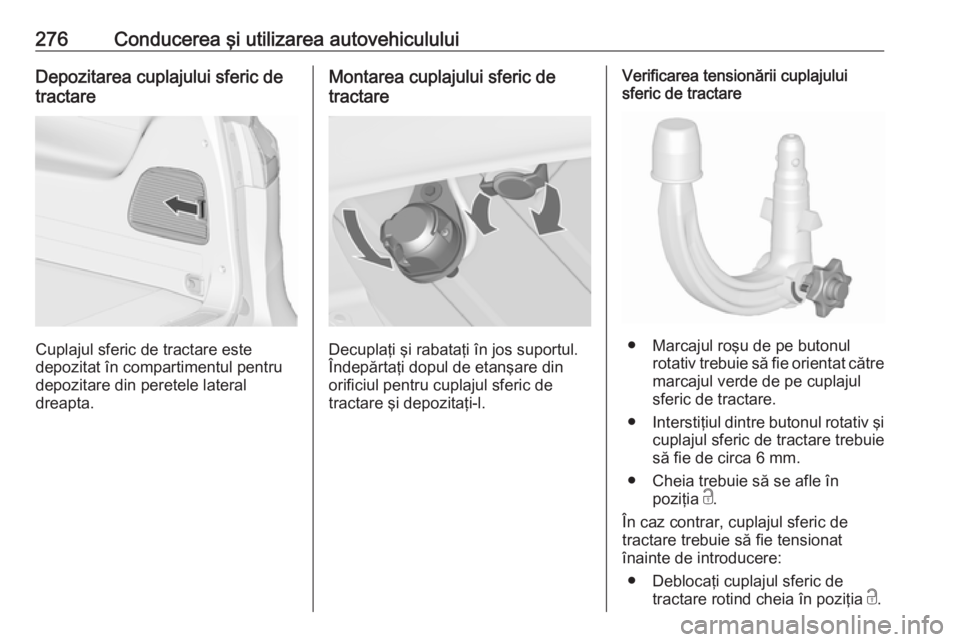

276Conducerea şi utilizarea autovehicululuiDepozitarea cuplajului sferic de
tractare
Cuplajul sferic de tractare este
depozitat în compartimentul pentru
depozitare din peretele lateral
dreapta.
Montarea cuplajului sferic de
tractare
Decuplaţi şi rabataţi în jos suportul.
Îndepărtaţi dopul de etanşare din
orificiul pentru cuplajul sferic de
tractare şi depozitaţi-l.
Verificarea tensionării cuplajului
sferic de tractare
● Marcajul roşu de pe butonul
rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Interstiţiul dintre butonul rotativ şi
cuplajul sferic de tractare trebuie
să fie de circa 6 mm.
● Cheia trebuie să se afle în poziţia c.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:
● Deblocaţi cuplajul sferic de tractare rotind cheia în poziţia c.

Conducerea şi utilizarea autovehiculului277
● Trageţi butonul rotativ în afară şirotiţi-l la maximum în sens orar.
Introducerea cuplajul sferic de
tractare
Introduceţi cuplajul sferic de tractare
tensionat în orificiu şi împingeţi
puternic în sus până când acesta se
fixează în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul
sferic de tractare, fără interstiţiu.9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare
rotind cheia în poziţia e. Scoateţi
cheia şi închideţi clapeta de protecţie.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
● Marcajul verde de pe butonul rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.

278Conducerea şi utilizarea autovehiculului●Cuplajul sferic de tractare trebuie
să fie fixat bine în alezaj.
● Cuplajul sferic de tractare trebuie
să fie blocat în poziţie şi cheia săfie scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
Demontarea cuplajului sferic de
tractare
Deschideţi clapeta de protecţie şi
rotiţi cheia în poziţia c pentru
deblocarea cuplajului sferic de
tractare.
Trageţi butonul rotativ în afară şi rotiţi- l la maximum în sens orar. Trageţi în
jos cuplajul sferic de tractare.
Introduceţi dopul de etanşare în
orificiu. Rabataţi suportul.
Sistemul de asistenţă la stabilizarea remorcii
În cazul în care sistemul detectează
mişcări oscilante, puterea motorului
este redusă şi ansamblul autovehicul/ remorcă este frânat selectiv până la
încetarea oscilaţiilor. În timp ce
sistemul funcţionează, menţineţi
volanul cât mai stabil cu putinţă.
Sistemul de asistenţă la stabilizarea
remorcii (TSA) este o funcţie a
sistemului de control electronic al
stabilităţii 3 233.
