OPEL ZAFIRA C 2018.5 Manuale di uso e manutenzione (in Italian)

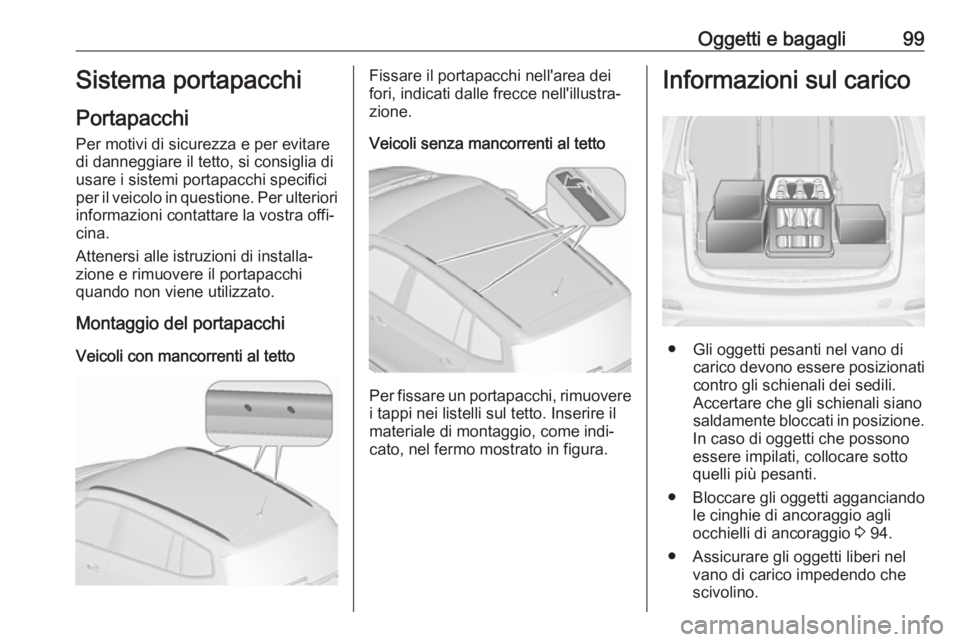

Oggetti e bagagli99Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Accertare che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto
quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli
occhielli di ancoraggio 3 94.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.

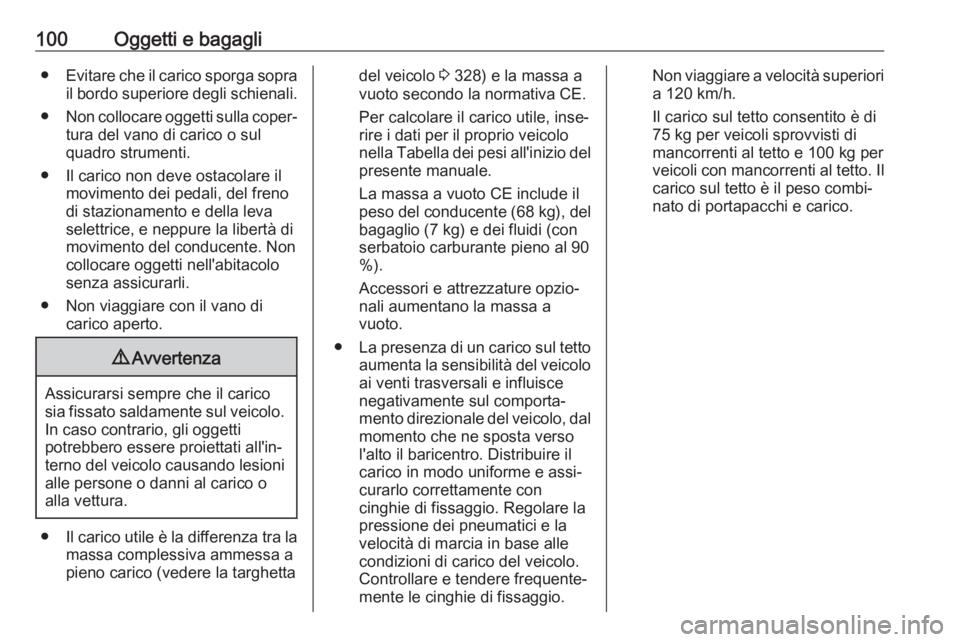

100Oggetti e bagagli●Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non collocare oggetti sulla coper‐
tura del vano di carico o sul
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 328) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al 90
%).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.
Controllare e tendere frequente‐
mente le cinghie di fissaggio.Non viaggiare a velocità superiori
a 120 km/h.
Il carico sul tetto consentito è di
75 kg per veicoli sprovvisti di
mancorrenti al tetto e 100 kg per veicoli con mancorrenti al tetto. Il carico sul tetto è il peso combi‐
nato di portapacchi e carico.

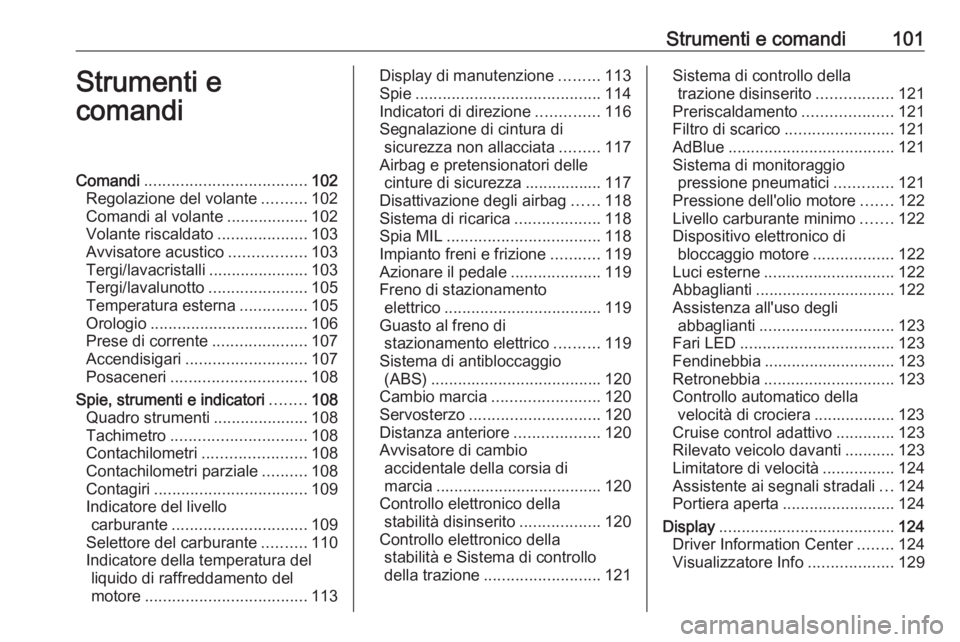

Strumenti e comandi101Strumenti e
comandiComandi .................................... 102
Regolazione del volante ..........102
Comandi al volante ..................102
Volante riscaldato ....................103
Avvisatore acustico .................103
Tergi/lavacristalli ......................103
Tergi/lavalunotto ......................105
Temperatura esterna ...............105
Orologio ................................... 106
Prese di corrente .....................107
Accendisigari ........................... 107
Posaceneri .............................. 108
Spie, strumenti e indicatori ........108
Quadro strumenti .....................108
Tachimetro .............................. 108
Contachilometri .......................108
Contachilometri parziale ..........108
Contagiri .................................. 109
Indicatore del livello carburante .............................. 109
Selettore del carburante ..........110
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 113Display di manutenzione .........113
Spie ......................................... 114
Indicatori di direzione ..............116
Segnalazione di cintura di sicurezza non allacciata .........117
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......118
Sistema di ricarica ...................118
Spia MIL .................................. 118
Impianto freni e frizione ...........119
Azionare il pedale ....................119
Freno di stazionamento elettrico ................................... 119
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 120
Cambio marcia ........................ 120
Servosterzo ............................. 120
Distanza anteriore ...................120
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 120
Controllo elettronico della stabilità disinserito ..................120
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 121Sistema di controllo della
trazione disinserito .................121
Preriscaldamento ....................121
Filtro di scarico ........................ 121
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......122
Livello carburante minimo .......122
Dispositivo elettronico di bloccaggio motore ..................122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 123
Fari LED .................................. 123
Fendinebbia ............................. 123
Retronebbia ............................. 123
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Limitatore di velocità ................124
Assistente ai segnali stradali ...124
Portiera aperta ......................... 124
Display ....................................... 124
Driver Information Center ........124
Visualizzatore Info ...................129

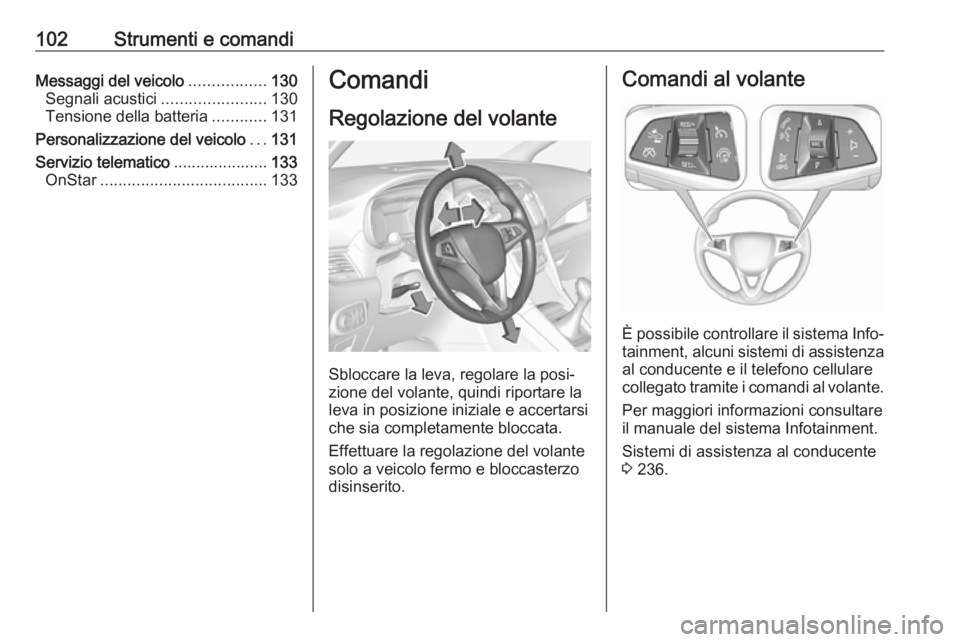

102Strumenti e comandiMessaggi del veicolo.................130
Segnali acustici .......................130
Tensione della batteria ............131
Personalizzazione del veicolo ...131
Servizio telematico .....................133
OnStar ..................................... 133Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il sistema Info‐ tainment, alcuni sistemi di assistenza al conducente e il telefono cellulare
collegato tramite i comandi al volante.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Sistemi di assistenza al conducente
3 236.

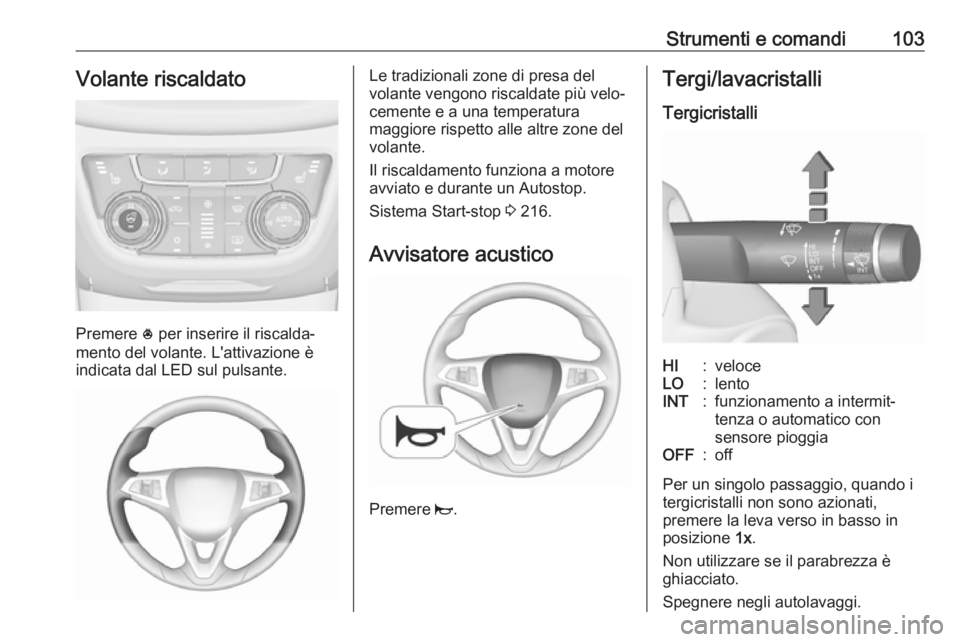

Strumenti e comandi103Volante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è
indicata dal LED sul pulsante.
Le tradizionali zone di presa del
volante vengono riscaldate più velo‐
cemente e a una temperatura
maggiore rispetto alle altre zone del
volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 216.
Avvisatore acustico
Premere j.
Tergi/lavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con
sensore pioggiaOFF:off
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 1x.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.

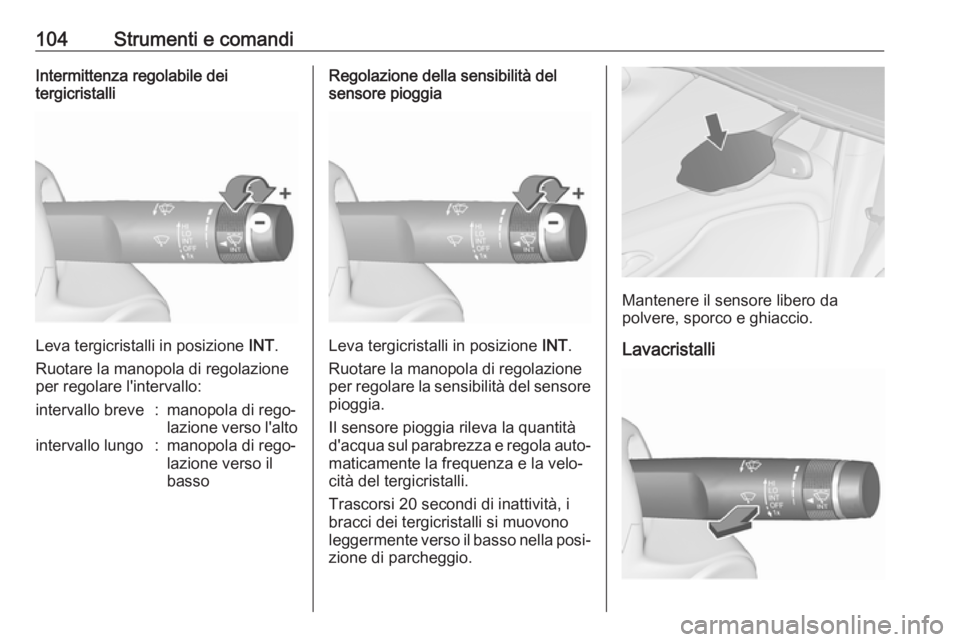

104Strumenti e comandiIntermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare l'intervallo:
intervallo breve:manopola di rego‐
lazione verso l'altointervallo lungo:manopola di rego‐
lazione verso il
bassoRegolazione della sensibilità del
sensore pioggia
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare la sensibilità del sensore
pioggia.
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola auto‐
maticamente la frequenza e la velo‐
cità del tergicristalli.
Trascorsi 20 secondi di inattività, i
bracci dei tergicristalli si muovono
leggermente verso il basso nella posi‐ zione di parcheggio.
Mantenere il sensore libero da
polvere, sporco e ghiaccio.
Lavacristalli

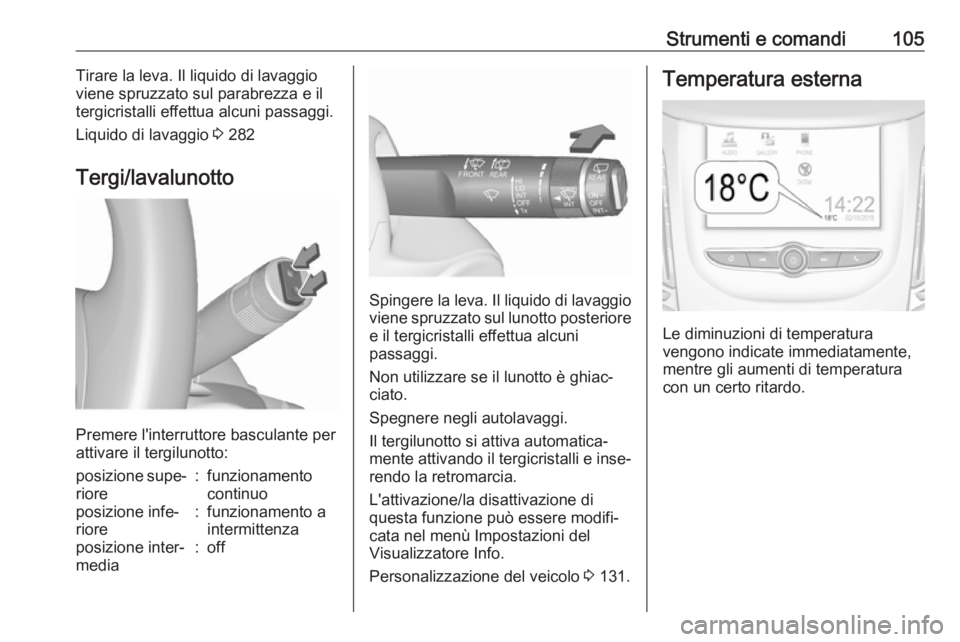

Strumenti e comandi105Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido di lavaggio 3 282
Tergi/lavalunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
posizione supe‐
riore:funzionamento
continuoposizione infe‐
riore:funzionamento a
intermittenzaposizione inter‐
media:off
Spingere la leva. Il liquido di lavaggio
viene spruzzato sul lunotto posteriore
e il tergicristalli effettua alcuni
passaggi.
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.
L'attivazione/la disattivazione di
questa funzione può essere modifi‐
cata nel menù Impostazioni del
Visualizzatore Info.
Personalizzazione del veicolo 3 131.
Temperatura esterna
Le diminuzioni di temperatura
vengono indicate immediatamente,
mentre gli aumenti di temperatura con un certo ritardo.

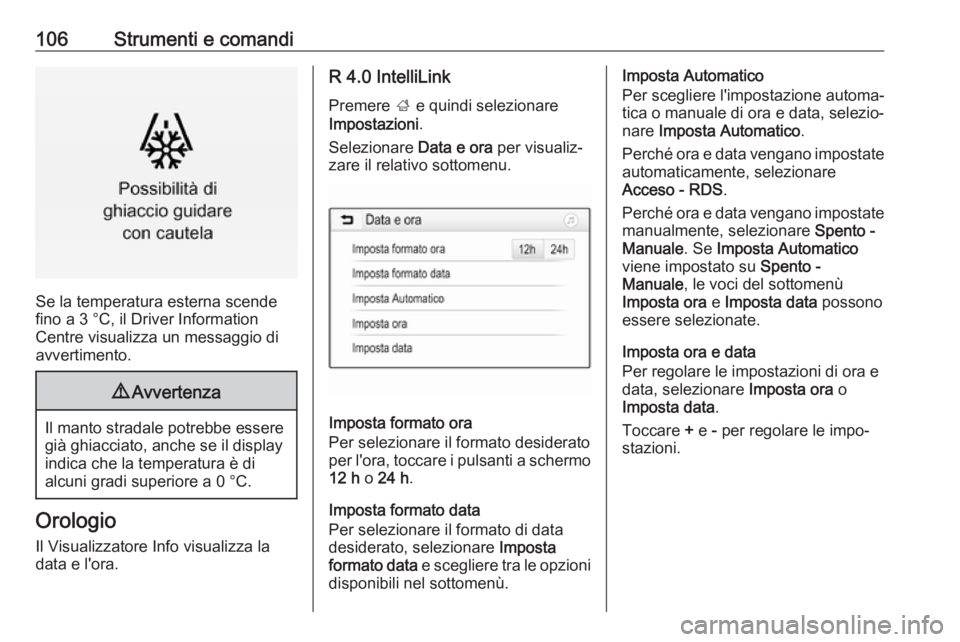

106Strumenti e comandi
Se la temperatura esterna scende
fino a 3 °C, il Driver Information
Centre visualizza un messaggio di avvertimento.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di
alcuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza la
data e l'ora.
R 4.0 IntelliLink
Premere ; e quindi selezionare
Impostazioni .
Selezionare Data e ora per visualiz‐
zare il relativo sottomenu.
Imposta formato ora
Per selezionare il formato desiderato
per l'ora, toccare i pulsanti a schermo
12 h o 24 h .
Imposta formato data
Per selezionare il formato di data
desiderato, selezionare Imposta
formato data e scegliere tra le opzioni
disponibili nel sottomenù.
Imposta Automatico
Per scegliere l'impostazione automa‐
tica o manuale di ora e data, selezio‐
nare Imposta Automatico .
Perché ora e data vengano impostate automaticamente, selezionare
Acceso - RDS .
Perché ora e data vengano impostate manualmente, selezionare Spento -
Manuale . Se Imposta Automatico
viene impostato su Spento -
Manuale , le voci del sottomenù
Imposta ora e Imposta data possono
essere selezionate.
Imposta ora e data
Per regolare le impostazioni di ora e
data, selezionare Imposta ora o
Imposta data .
Toccare + e - per regolare le impo‐
stazioni.

Strumenti e comandi107Prese di corrente
Una presa di corrente da 12 V è posi‐zionata nella consolle anteriore.
Tirare il coperchio verso il basso.
Altre prese di corrente da 12 V sono
posizionate nella consolle posteriore
e nella parete laterale del vano di
carico.
Non superare il consumo massimo di
120 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della batteria del veicolo.
Collegare solo accessori elettrici
conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Start-stop 3 216.
Accendisigari
L'accendisigari è ubicato nella
consolle anteriore. Tirare il coperchio verso il basso.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.

108Strumenti e comandiPosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Il posacenere portatile può essere
inserito nel portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti
effettuano un check di controllo,
muovendosi brevemente fino all'arre‐ sto.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
Visualizzazione della distanza regi‐
strata dall'ultimo azzeramento.
