OPEL ZAFIRA C 2018.5 Manuale di uso e manutenzione (in Italian)

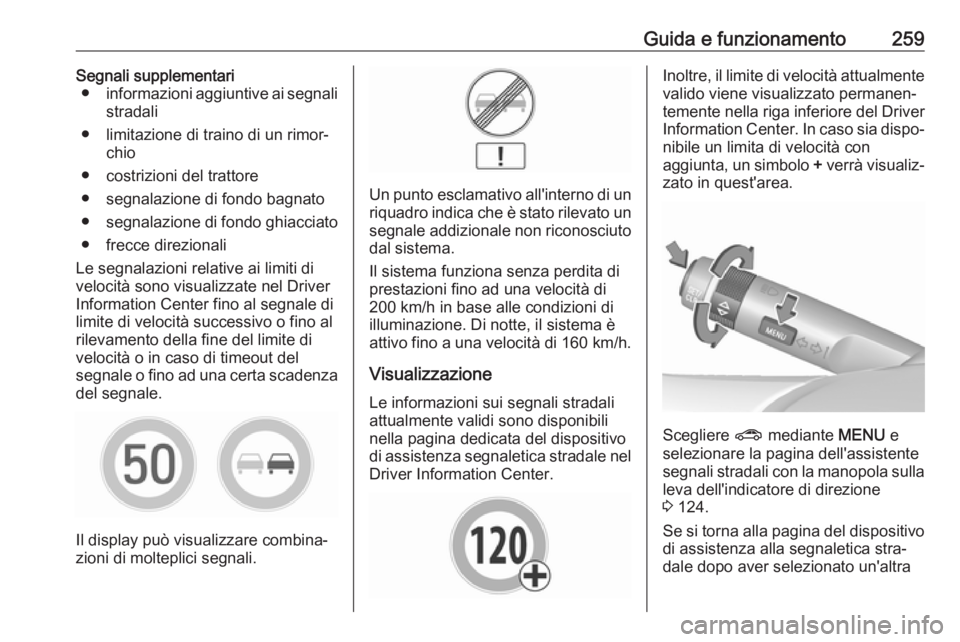

Guida e funzionamento259Segnali supplementari● informazioni aggiuntive ai segnali
stradali
● limitazione di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità sono visualizzate nel Driver Information Center fino al segnale di
limite di velocità successivo o fino al
rilevamento della fine del limite di
velocità o in caso di timeout del
segnale o fino ad una certa scadenza
del segnale.
Il display può visualizzare combina‐
zioni di molteplici segnali.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un
segnale addizionale non riconosciuto
dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/h in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo
di assistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limita di velocità con
aggiunta, un simbolo + verrà visualiz‐
zato in quest'area.
Scegliere ? mediante MENU e
selezionare la pagina dell'assistente
segnali stradali con la manopola sulla
leva dell'indicatore di direzione
3 124.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra

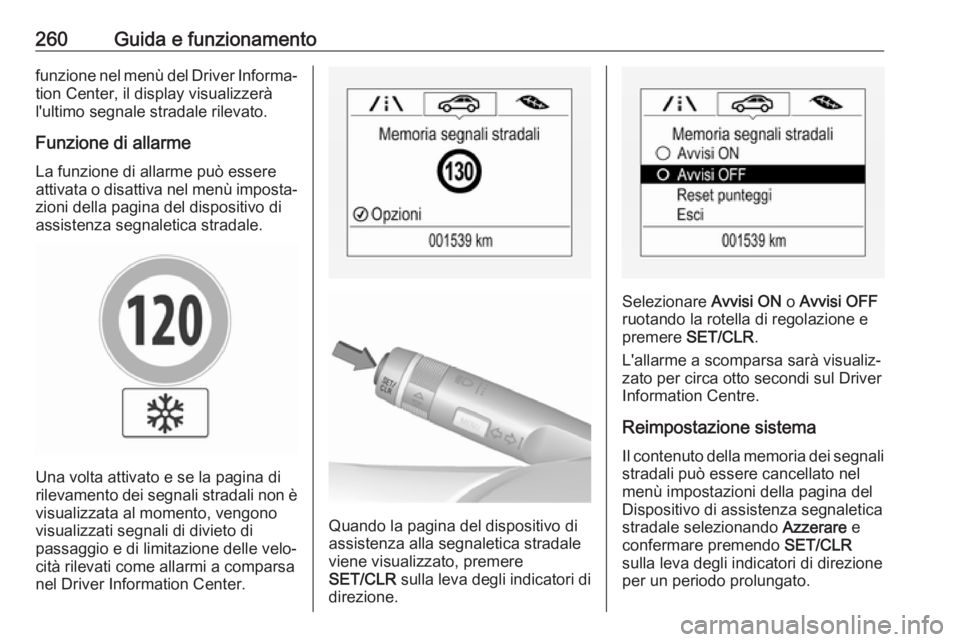

260Guida e funzionamentofunzione nel menù del Driver Informa‐tion Center, il display visualizzerà
l'ultimo segnale stradale rilevato.
Funzione di allarme La funzione di allarme può essere
attivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato e se la pagina di
rilevamento dei segnali stradali non è visualizzata al momento, vengono
visualizzati segnali di divieto di
passaggio e di limitazione delle velo‐
cità rilevati come allarmi a comparsa
nel Driver Information Center.
Quando la pagina del dispositivo di assistenza alla segnaletica stradale
viene visualizzato, premere
SET/CLR sulla leva degli indicatori di
direzione.
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto della memoria dei segnali stradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione
per un periodo prolungato.

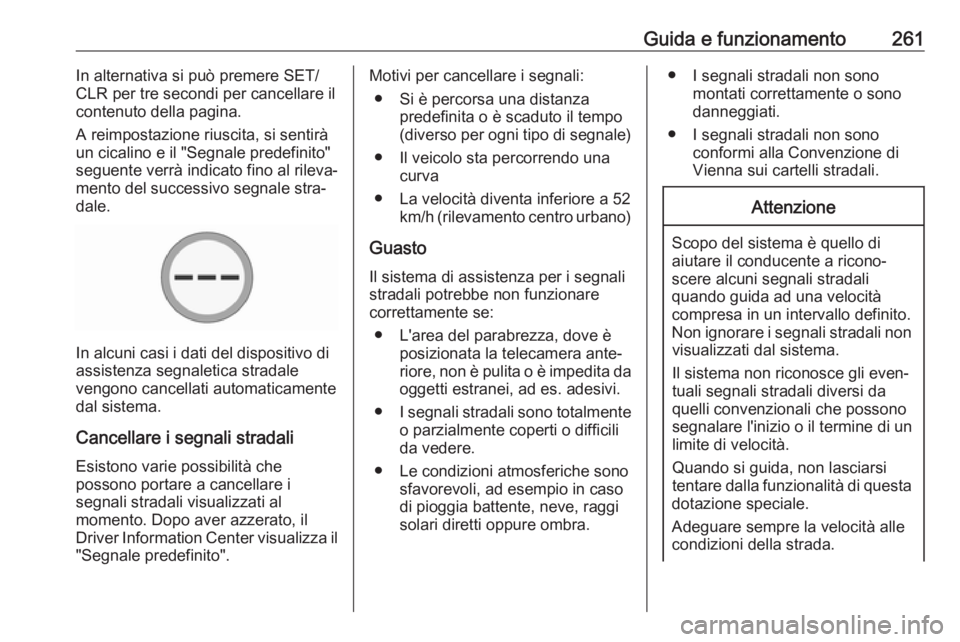

Guida e funzionamento261In alternativa si può premere SET/CLR per tre secondi per cancellare il
contenuto della pagina.
A reimpostazione riuscita, si sentirà
un cicalino e il "Segnale predefinito"
seguente verrà indicato fino al rileva‐
mento del successivo segnale stra‐
dale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo aver azzerato, il
Driver Information Center visualizza il
"Segnale predefinito".
Motivi per cancellare i segnali:
● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● La velocità diventa inferiore a 52 km/h (rilevamento centro urbano)
Guasto
Il sistema di assistenza per i segnali
stradali potrebbe non funzionare
correttamente se:
● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da oggetti estranei, ad es. adesivi.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sui cartelli stradali.Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.

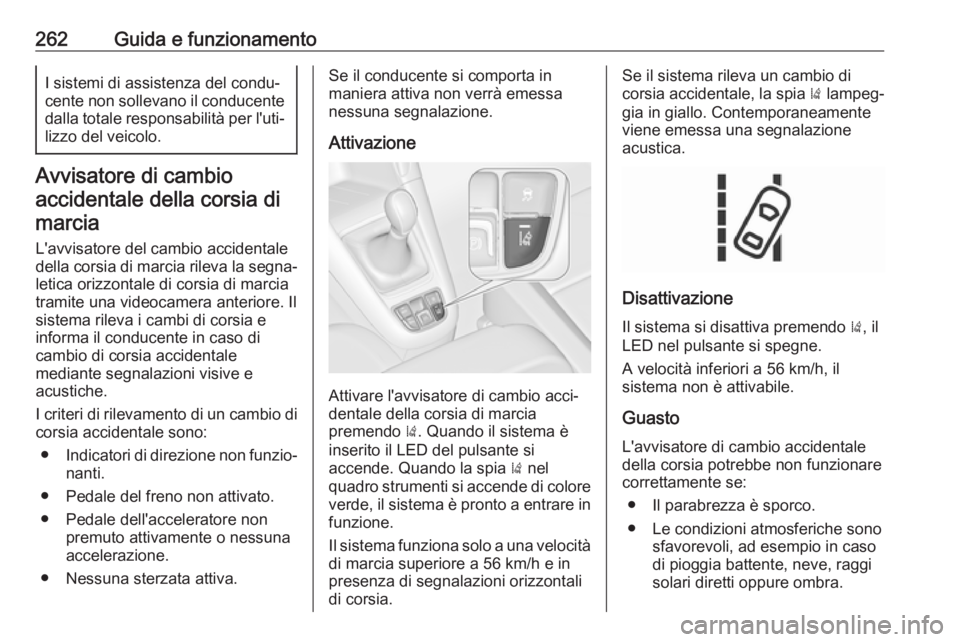

262Guida e funzionamentoI sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia dimarcia
L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐ letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e
informa il conducente in caso di
cambio di corsia accidentale
mediante segnalazioni visive e
acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
● Indicatori di direzione non funzio‐
nanti.
● Pedale del freno non attivato.
● Pedale dell'acceleratore non premuto attivamente o nessuna
accelerazione.
● Nessuna sterzata attiva.
Se il conducente si comporta in
maniera attiva non verrà emessa
nessuna segnalazione.
Attivazione
Attivare l'avvisatore di cambio acci‐
dentale della corsia di marcia
premendo ). Quando il sistema è
inserito il LED del pulsante si
accende. Quando la spia ) nel
quadro strumenti si accende di colore
verde, il sistema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità
di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di
corsia accidentale, la spia ) lampeg‐
gia in giallo. Contemporaneamente viene emessa una segnalazione
acustica.
Disattivazione
Il sistema si disattiva premendo ), il
LED nel pulsante si spegne.
A velocità inferiori a 56 km/h, il
sistema non è attivabile.
GuastoL'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
● Il parabrezza è sporco.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.

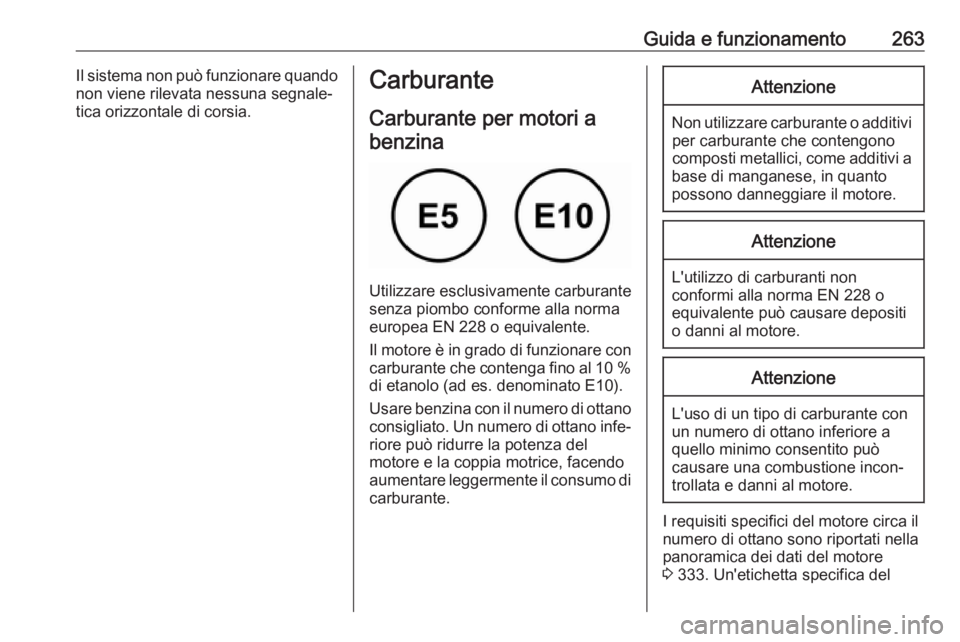

Guida e funzionamento263Il sistema non può funzionare quando
non viene rilevata nessuna segnale‐
tica orizzontale di corsia.Carburante
Carburante per motori a benzina
Utilizzare esclusivamente carburante
senza piombo conforme alla norma
europea EN 228 o equivalente.
Il motore è in grado di funzionare con carburante che contenga fino al 10 %di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano
consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di carburante.
Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburanti non
conformi alla norma EN 228 o
equivalente può causare depositi
o danni al motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 333. Un'etichetta specifica del

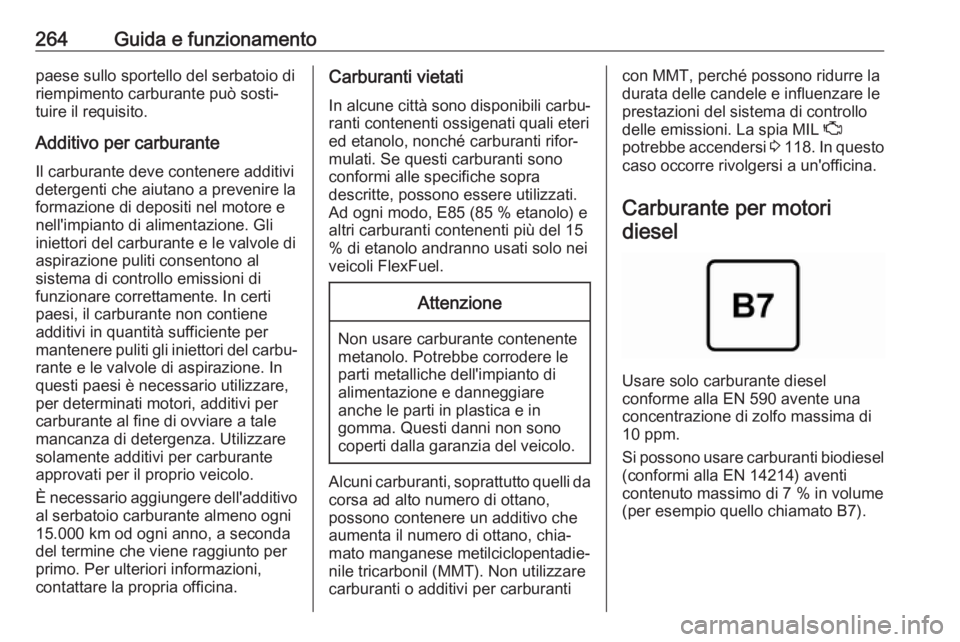

264Guida e funzionamentopaese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Additivo per carburante
Il carburante deve contenere additivi
detergenti che aiutano a prevenire la
formazione di depositi nel motore e
nell'impianto di alimentazione. Gli
iniettori del carburante e le valvole di
aspirazione puliti consentono al
sistema di controllo emissioni di
funzionare correttamente. In certi
paesi, il carburante non contiene
additivi in quantità sufficiente per
mantenere puliti gli iniettori del carbu‐ rante e le valvole di aspirazione. In
questi paesi è necessario utilizzare,
per determinati motori, additivi per
carburante al fine di ovviare a tale mancanza di detergenza. Utilizzare
solamente additivi per carburante
approvati per il proprio veicolo.
È necessario aggiungere dell'additivo
al serbatoio carburante almeno ogni
15.000 km od ogni anno, a seconda
del termine che viene raggiunto per
primo. Per ulteriori informazioni,
contattare la propria officina.Carburanti vietati
In alcune città sono disponibili carbu‐
ranti contenenti ossigenati quali eteri
ed etanolo, nonché carburanti rifor‐
mulati. Se questi carburanti sono
conformi alle specifiche sopra
descritte, possono essere utilizzati.
Ad ogni modo, E85 (85 % etanolo) e
altri carburanti contenenti più del 15
% di etanolo andranno usati solo nei
veicoli FlexFuel.Attenzione
Non usare carburante contenente
metanolo. Potrebbe corrodere le
parti metalliche dell'impianto di
alimentazione e danneggiare
anche le parti in plastica e in
gomma. Questi danni non sono
coperti dalla garanzia del veicolo.
Alcuni carburanti, soprattutto quelli da
corsa ad alto numero di ottano,
possono contenere un additivo che
aumenta il numero di ottano, chia‐
mato manganese metilciclopentadie‐
nile tricarbonil (MMT). Non utilizzare
carburanti o additivi per carburanti
con MMT, perché possono ridurre la
durata delle candele e influenzare le
prestazioni del sistema di controllo
delle emissioni. La spia MIL Z
potrebbe accendersi 3 118 . In questo
caso occorre rivolgersi a un'officina.
Carburante per motori diesel
Usare solo carburante diesel
conforme alla EN 590 avente una
concentrazione di zolfo massima di
10 ppm.
Si possono usare carburanti biodiesel (conformi alla EN 14214) aventi
contenuto massimo di 7 % in volume
(per esempio quello chiamato B7).

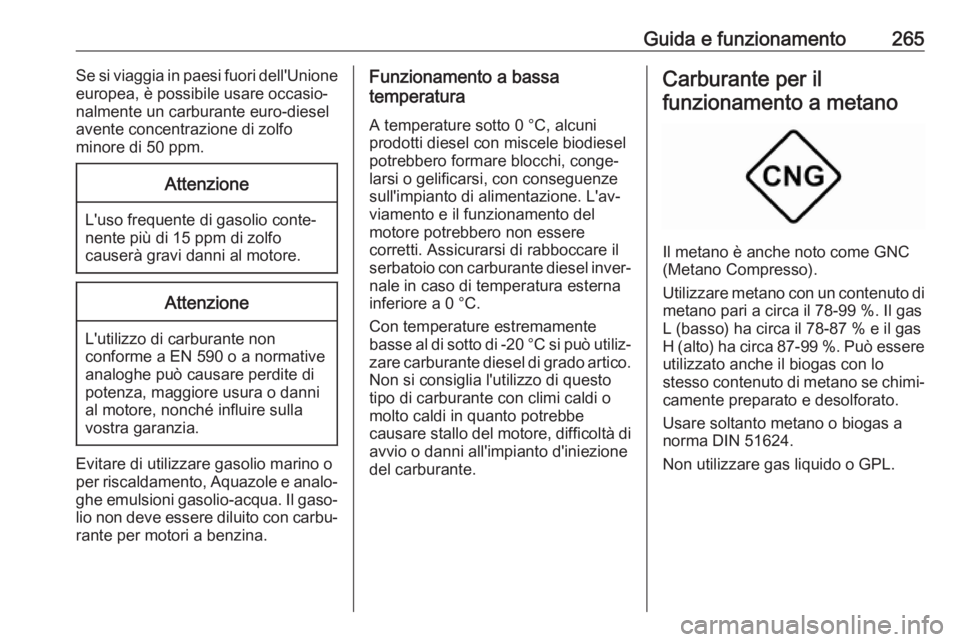

Guida e funzionamento265Se si viaggia in paesi fuori dell'Unione
europea, è possibile usare occasio‐ nalmente un carburante euro-diesel
avente concentrazione di zolfo
minore di 50 ppm.Attenzione
L'uso frequente di gasolio conte‐
nente più di 15 ppm di zolfo
causerà gravi danni al motore.
Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative
analoghe può causare perdite di
potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e analo‐ ghe emulsioni gasolio-acqua. Il gaso‐
lio non deve essere diluito con carbu‐ rante per motori a benzina.
Funzionamento a bassa
temperatura
A temperature sotto 0 °C, alcuni
prodotti diesel con miscele biodiesel
potrebbero formare blocchi, conge‐
larsi o gelificarsi, con conseguenze
sull'impianto di alimentazione. L'av‐
viamento e il funzionamento del
motore potrebbero non essere
corretti. Assicurarsi di rabboccare il
serbatoio con carburante diesel inver‐
nale in caso di temperatura esterna
inferiore a 0 °C.
Con temperature estremamente
basse al di sotto di -20 °C si può utiliz‐ zare carburante diesel di grado artico.
Non si consiglia l'utilizzo di questo
tipo di carburante con climi caldi o
molto caldi in quanto potrebbe
causare stallo del motore, difficoltà di avvio o danni all'impianto d'iniezione
del carburante.Carburante per il
funzionamento a metano
Il metano è anche noto come GNC
(Metano Compresso).
Utilizzare metano con un contenuto di
metano pari a circa il 78-99 %. Il gas L (basso) ha circa il 78-87 % e il gas
H (alto) ha circa 87-99 %. Può essere
utilizzato anche il biogas con lo
stesso contenuto di metano se chimi‐ camente preparato e desolforato.
Usare soltanto metano o biogas a
norma DIN 51624.
Non utilizzare gas liquido o GPL.

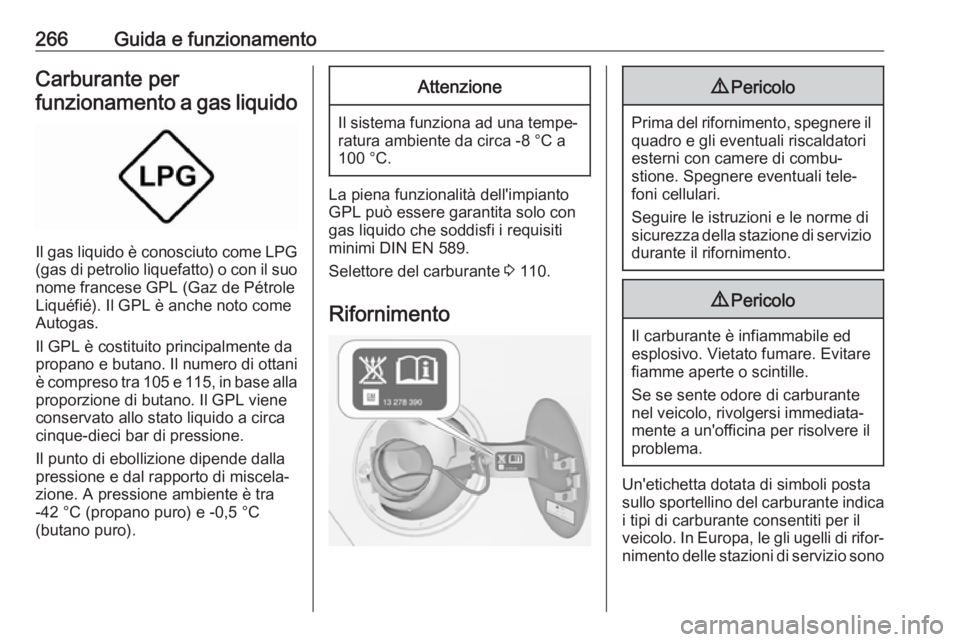

266Guida e funzionamentoCarburante per
funzionamento a gas liquido
Il gas liquido è conosciuto come LPG (gas di petrolio liquefatto) o con il suo
nome francese GPL (Gaz de Pétrole
Liquéfié). Il GPL è anche noto come
Autogas.
Il GPL è costituito principalmente da
propano e butano. Il numero di ottani
è compreso tra 105 e 115, in base alla proporzione di butano. Il GPL viene
conservato allo stato liquido a circa
cinque-dieci bar di pressione.
Il punto di ebollizione dipende dalla
pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C
(butano puro).
Attenzione
Il sistema funziona ad una tempe‐ ratura ambiente da circa -8 °C a
100 °C.
La piena funzionalità dell'impianto
GPL può essere garantita solo con
gas liquido che soddisfi i requisiti
minimi DIN EN 589.
Selettore del carburante 3 110.
Rifornimento
9 Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione. Spegnere eventuali tele‐
foni cellulari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Un'etichetta dotata di simboli posta
sullo sportellino del carburante indica
i tipi di carburante consentiti per il
veicolo. In Europa, le gli ugelli di rifor‐
nimento delle stazioni di servizio sono

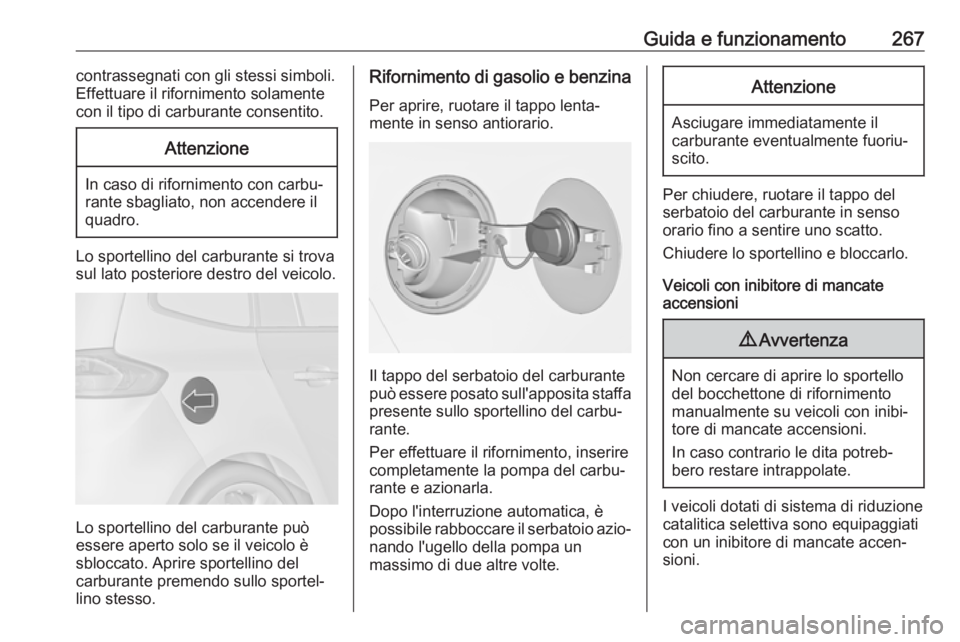

Guida e funzionamento267contrassegnati con gli stessi simboli.
Effettuare il rifornimento solamente
con il tipo di carburante consentito.Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Rifornimento di gasolio e benzina
Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Veicoli con inibitore di mancate
accensioni
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
I veicoli dotati di sistema di riduzione
catalitica selettiva sono equipaggiati
con un inibitore di mancate accen‐ sioni.

268Guida e funzionamento

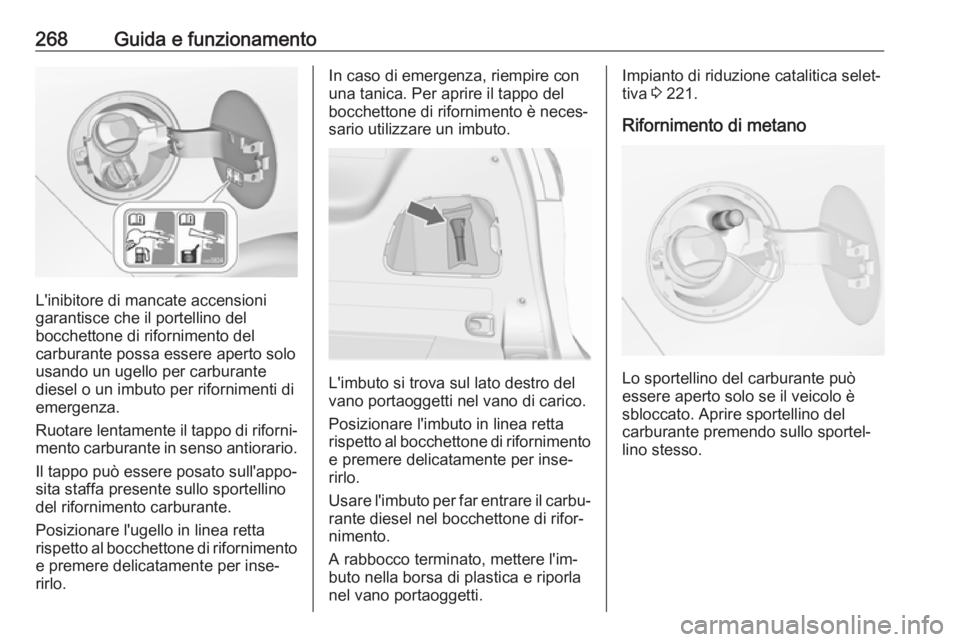

L'inibitore di mancate accensioni
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo
usando un ugello per carburante
diesel o un imbuto per rifornimenti di
emergenza.
Ruotare lentamente il tappo di riforni‐
mento carburante in senso antiorario.
Il tappo può essere posato sull'appo‐
sita staffa presente sullo sportellino
del rifornimento carburante.
Posizionare l'ugello in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.
In caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.
L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Posizionare l'imbuto in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.
Usare l'imbuto per far entrare il carbu‐ rante diesel nel bocchettone di rifor‐
nimento.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla nel vano portaoggetti.
Impianto di riduzione catalitica selet‐
tiva 3 221.
Rifornimento di metano
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
