OPEL ZAFIRA C 2018.5 Manuale di uso e manutenzione (in Italian)

Guida e funzionamento219anteriori nella direzione oppo‐
sta rispetto al cordolo del
marciapiede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver
innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Nei veicoli con cambio automa‐ tico, la chiave può essere
estratta solo se la leva del
cambio è in posizione P.● Bloccare le portiere del veicolo.
● Attivare l'impianto di allarme anti‐
furto.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 278.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato o
con elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne
automaticamente se il veicolo si
arresta entro un certo periodo di tempo.
Gas di scarico9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano
nell'abitacolo, aprire i finestrini. Rivolgersi ad un'officina per elimi‐
nare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro di scarico
Il filtro di scarico è un filtro antiparti‐
colato per motori diesel e benzina.

220Guida e funzionamentoProcesso di pulizia automaticaIl filtro di scarico previsto per le moto‐
rizzazioni diesel separa le pericolose
particelle di fuliggine dal gas di
scarico. Il sistema è corredato di una
funzione autopulente che si attiva automaticamente durante la marciasenza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐
maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. Di solito impiega fra
sette e 12 minuti. La funzione di Auto‐
stop non è disponibile e il consumo di
carburante può essere più elevato
durante questo periodo. L'emissione
di odori e fumo nel corso di tale proce‐ dimento è un fenomeno normale.
Il sistema deve essere pulito
In alcune situazioni come,
ad esempio percorrendo distanze
brevi, il sistema non è in grado di
completare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, lasituazione viene segnalata dall'ac‐
censione di % e da un messaggio di
avvertimento nel Driver Information
Center.
% si accende oltre a inviare un
messaggio di avvertimento quando il filtro di scarico è pieno. Avviare il
processo di pulizia prima possibile.
% lampeggia oltre a inviare un
messaggio di avvertimento quando il
filtro di scarico ha raggiunto il livello
massimo di riempimento. Avviare
immediatamente il processo di pulizia per evitare danni al motore.
Azionare il processo di auto
pulizia
Per attivare il processo di pulizia,
continuare a guidare e tenere il
regime di giri del motore sopra i
2000 giri/min. Se necessario, passare a una marcia inferiore. Inizia quindi il
processo di pulizia del filtro.
Il processo di pulizia avviene più rapi‐
damente quando il motore gira ad alto regime e carico di lavoro.La spia % si spegne al completa‐
mento della funzione autopulente.
Continuare a guidare fino al comple‐
tamento dell'operazione di pulizia
automatica.Attenzione
Se possibile, non interrompere il
processo di pulizia. Proseguire
fino a quando la pulizia è
completa, per evitare la necessità
di assistenza o la riparazione
presso un'officina.
Processo di pulizia non possibile
Se per qualsiasi ragione la pulizia
risulta impossibile, la spia Z si illu‐
mina e un messaggio di avvertimento
appare nel Driver Information Center.
È possibile che la potenza del motore possa essere ridotta. Rivolgersi
immediatamente ad un'officina.
Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.

Guida e funzionamento221Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 263,
3 333 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il
serbatoio vuoto e di avviare il
motore a spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre
anomalie, rivolgersi ad un'officina il prima possibile per eliminare la causa
del guasto. In caso di emergenza è
possibile proseguire il viaggio, ma
solo per breve tempo e con velocità e regime del motore ridotti.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per
ridurre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si
ottiene iniettando liquido per impianto di scarico diesel (DEF) nell'impianto
di scarico. L'ammoniaca rilasciata dal
fluido produce una reazione chimica
con l'azoto (NO x) dello scarico trasfor‐
mandolo in azoto e acqua.
La designazione di questo liquido è
AdBlue Ⓡ
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Il consumo tipico di AdBlue è di circa 1,2 litri per 1000 km su veicoli con
motore B16DTH o B16DTJ e circa 2
litri per 1000 km su veicoli con motore
B20DTH. Il consumo può anche
essere più elevato a seconda delle
condizioni di guida (ad es. con un
livello di carico elevato o in caso di
traino di veicoli).

222Guida e funzionamentoSerbatoio AdBlue
A un volume residuo di circa cinque
litri è presente un sensore di livello. I
messaggi di avvertimento verranno
visualizzati solo una volta passato
quel limite. Volume del serbatoio
3 338.
Avvisi di livello A seconda dell'autonomia calcolata di
AdBlue, verranno visualizzati vari
messaggi nel Driver Information
Centre. I messaggi e i limiti imposti
sono richiesti dalla legge.
Il primo avviso possibile è AdBlue
Distanza percorribile: 2400 km .
L'avviso verrà visualizzato breve‐ mente ed una volta sola, insieme
all'autonomia calcolata. La guida è
possibile senza alcuna limitazione.
Il livello di avviso successivo è
raggiunto una volta che l'autonomia è inferiore a 1750 km. Il messaggio
contenente l'autonomia attuale sarà
visualizzato ogni volta che il motore
verrà acceso e dovrà essere confer‐mato 3 124. Fare rifornimento di
AdBlue prima di raggiungere il livello
di avviso successivo.
Quando l'autonomia di AdBlue è infe‐
riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato il seguente messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐
menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato
nel Driver Information Center.
Verranno visualizzate le richieste relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐
stenza.

Guida e funzionamento223Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Qualora alla stazione di servizio non
sia disponibile una pompa di riforni‐
mento con ugello per autovetture,
utilizzare esclusivamente bottiglie o
taniche di AdBlue dotate di un adat‐
tatore sigillato per il riempimento,
per prevenire fuoriuscite o trabocca‐ menti eccessivi e per assicurarsi che i vapori provenienti dal serbatoio
non fuoriescano. AdBlue in bottiglia
o tanica è disponibile presso molte
stazioni di rifornimento e può essere
acquistato, ad es., presso le conces‐
sionarie Opel e altri punti vendita.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Il rifornimento di AdBlue è rilevato
dal sistema solo quando il suddetto
sensore di livello nel serbatoio è
attivo.
In caso il rifornimento di AdBlue non sia rilevato con successo:
1. Guida il veicolo per 10 minuti accertandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida relative al rifornimento di
AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve
essere effettuato ad una tempera‐
tura sotto i -11 °C, potrebbe non
essere rilevato dal sistema. In
questo caso, parcheggiare il veicoloin un'area con una temperatura
ambiente superiore fino a quando
AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il serbatoi AdBlue dovrebbe essere
rabboccato completamente. Questo
deve essere effettuato prima che il
messaggio relativo all'impedimento di un riavvio del motore venga visualiz‐
zato.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il collo del bocchettone di rifornimento
di AdBlue è dietro allo sportellino del
bocchettone, situato a sua volta sul
lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato.
1. Estrazione della chiave dall'inter‐ ruttore di accensione.

224Guida e funzionamento2. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 266.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.
7. Sollevare la tanica fino a quando si sarà svuotata o fino a quando il
flusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per permettere al tubo flessibile di
svuotarsi, aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.Cambio automatico
Il cambio automatico permette di
impostare il cambio marce in automa‐ tico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile in
modalità manuale M toccando la leva
del cambio su + o - 3 226.
Display del cambio
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.

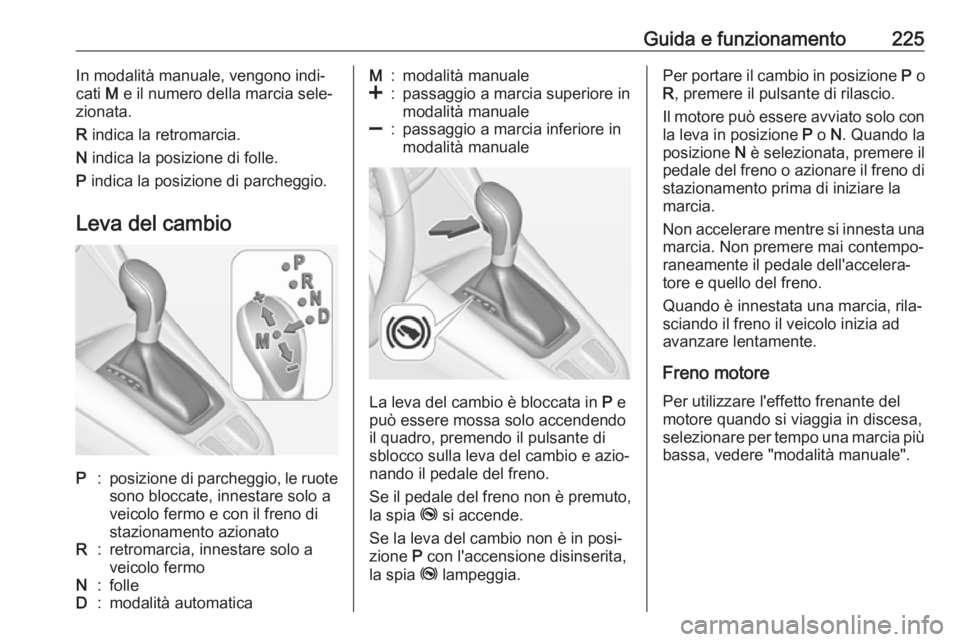

Guida e funzionamento225In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.
Leva del cambioP:posizione di parcheggio, le ruote
sono bloccate, innestare solo a
veicolo fermo e con il freno di
stazionamento azionatoR:retromarcia, innestare solo a
veicolo fermoN:folleD:modalità automaticaM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
La leva del cambio è bloccata in P e
può essere mossa solo accendendo il quadro, premendo il pulsante di
sblocco sulla leva del cambio e azio‐
nando il pedale del freno.
Se il pedale del freno non è premuto, la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
la spia j lampeggia.
Per portare il cambio in posizione P o
R , premere il pulsante di rilascio.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di stazionamento prima di iniziare lamarcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore Per utilizzare l'effetto frenante delmotore quando si viaggia in discesa,
selezionare per tempo una marcia più
bassa, vedere "modalità manuale".

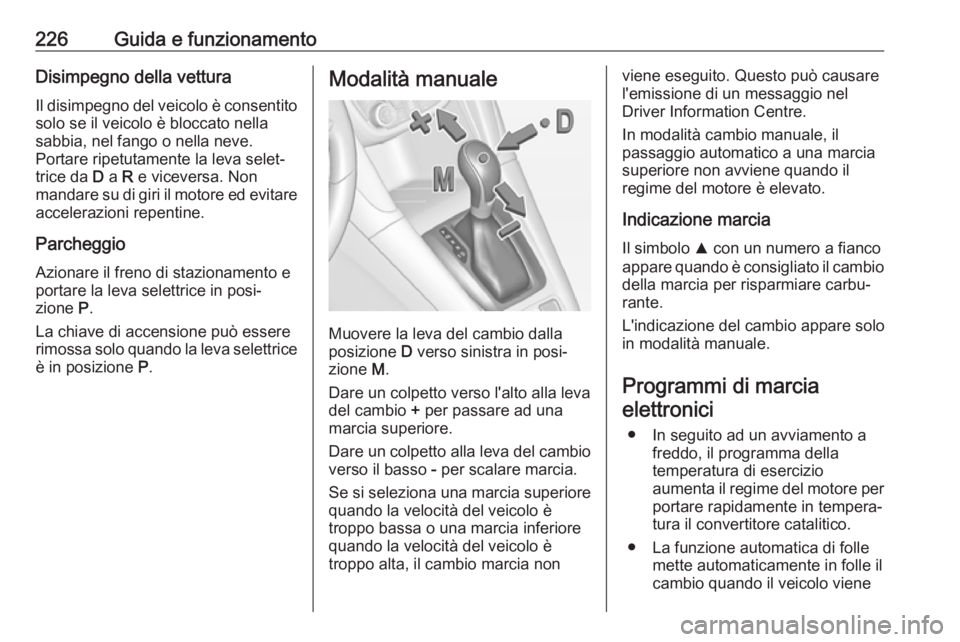

226Guida e funzionamentoDisimpegno della vettura
Il disimpegno del veicolo è consentito solo se il veicolo è bloccato nella
sabbia, nel fango o nella neve.
Portare ripetutamente la leva selet‐
trice da D a R e viceversa. Non
mandare su di giri il motore ed evitare
accelerazioni repentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva selettrice in posi‐
zione P.
La chiave di accensione può essere
rimossa solo quando la leva selettrice
è in posizione P.Modalità manuale
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
Dare un colpetto verso l'alto alla leva
del cambio + per passare ad una
marcia superiore.
Dare un colpetto alla leva del cambio verso il basso - per scalare marcia.
Se si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Driver Information Centre.
In modalità cambio manuale, il
passaggio automatico a una marcia
superiore non avviene quando il
regime del motore è elevato.
Indicazione marcia Il simbolo R con un numero a fianco
appare quando è consigliato il cambio
della marcia per risparmiare carbu‐
rante.
L'indicazione del cambio appare solo
in modalità manuale.
Programmi di marciaelettronici
● In seguito ad un avviamento a freddo, il programma della
temperatura di esercizio
aumenta il regime del motore per portare rapidamente in tempera‐
tura il convertitore catalitico.
● La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene

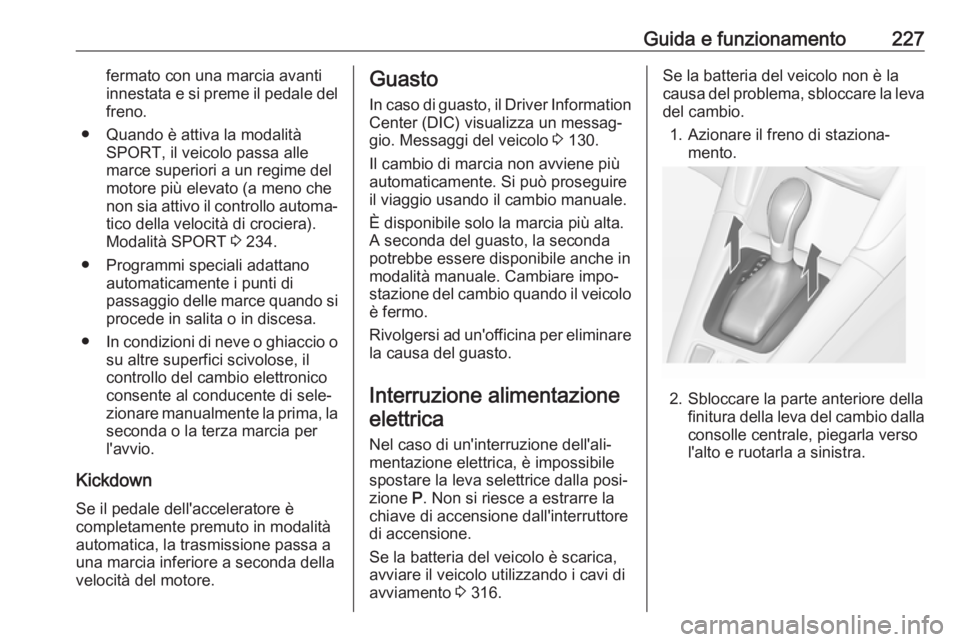

Guida e funzionamento227fermato con una marcia avanti
innestata e si preme il pedale del freno.
● Quando è attiva la modalità SPORT, il veicolo passa alle
marce superiori a un regime del motore più elevato (a meno che
non sia attivo il controllo automa‐ tico della velocità di crociera).
Modalità SPORT 3 234.
● Programmi speciali adattano automaticamente i punti di
passaggio delle marce quando si
procede in salita o in discesa.
● In condizioni di neve o ghiaccio o
su altre superfici scivolose, il
controllo del cambio elettronico
consente al conducente di sele‐
zionare manualmente la prima, la
seconda o la terza marcia per
l'avvio.
Kickdown Se il pedale dell'acceleratore è
completamente premuto in modalità
automatica, la trasmissione passa a
una marcia inferiore a seconda della
velocità del motore.Guasto
In caso di guasto, il Driver Information
Center (DIC) visualizza un messag‐
gio. Messaggi del veicolo 3 130.
Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda
potrebbe essere disponibile anche in
modalità manuale. Cambiare impo‐
stazione del cambio quando il veicolo
è fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazione elettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva selettrice dalla posi‐
zione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 316.Se la batteria del veicolo non è la
causa del problema, sbloccare la leva del cambio.
1. Azionare il freno di staziona‐ mento.
2. Sbloccare la parte anteriore della finitura della leva del cambio dalla
consolle centrale, piegarla verso
l'alto e ruotarla a sinistra.

228Guida e funzionamento
3. Spingere in basso la leva disblocco e disinserire P o N. Se
queste posizioni vengono inserite
di nuovo, la leva del cambio si
bloccherà di nuovo in posizione. Rivolgersi ad un'officina per elimi‐
nare la causa dell'interruzione
dell'alimentazione elettrica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.
Cambio manuale
Per inserire la retromarcia, premere il pedale della frizione e poi il pulsante
sulla leva del cambio e inserire la
marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e
premerlo nuovamente; ripetere quindi
la selezione della marcia.
Evitare di fare slittare la frizione inutil‐ mente.
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non
tenere il piede appoggiato sul pedale.
Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Indicazione marcia 3 120.
Sistema Start-stop 3 216.
