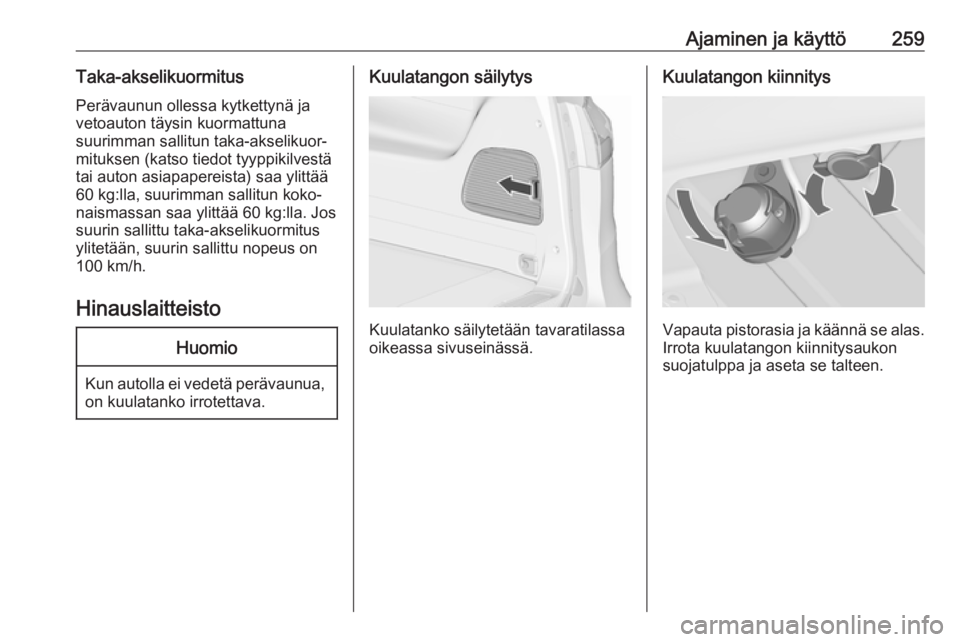

Ajaminen ja käyttö259Taka-akselikuormitusPerävaunun ollessa kytkettynä ja
vetoauton täysin kuormattuna
suurimman sallitun taka-akselikuor‐
mituksen (katso tiedot tyyppikilvestä
tai auton asiapapereista) saa ylittää 60 kg:lla, suurimman sallitun koko‐
naismassan saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus
ylitetään, suurin sallittu nopeus on
100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatanko säilytetään tavaratilassa
oikeassa sivuseinässä.
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.

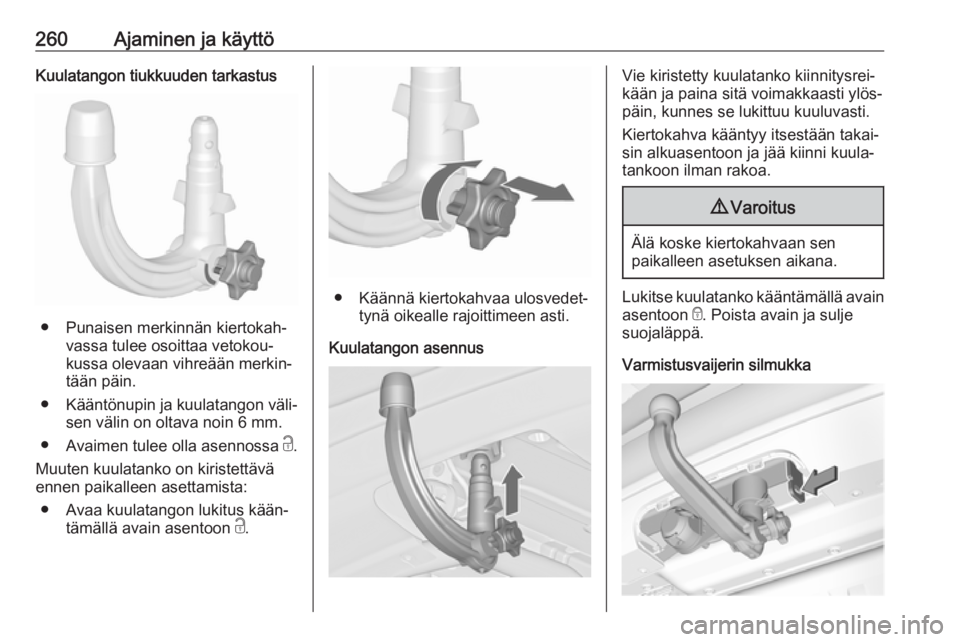

260Ajaminen ja käyttöKuulatangon tiukkuuden tarkastus
● Punaisen merkinnän kiertokah‐vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐
tään päin.
● Kääntönupin ja kuulatangon väli‐
sen välin on oltava noin 6 mm.
● Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä
ennen paikalleen asettamista:
● Avaa kuulatangon lukitus kään‐ tämällä avain asentoon c.
● Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus
Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐ sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen
paikalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje
suojaläppä.
Varmistusvaijerin silmukka

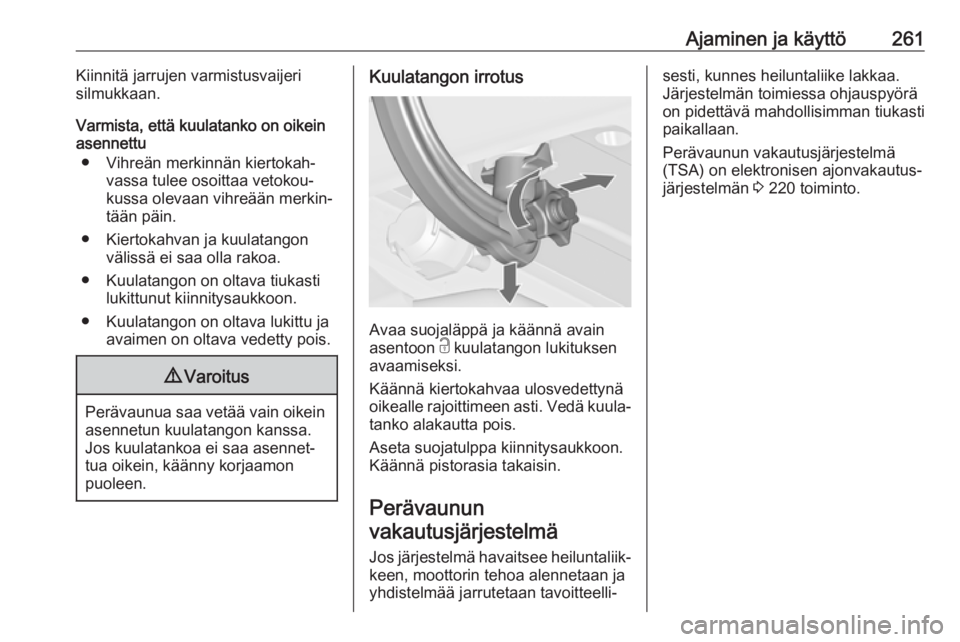

Ajaminen ja käyttö261Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Varmista, että kuulatanko on oikein asennettu
● Vihreän merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐ tään päin.
● Kiertokahvan ja kuulatangon välissä ei saa olla rakoa.
● Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon.
● Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.9Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon
puoleen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuula‐ tanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Perävaunun vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 220 toiminto.

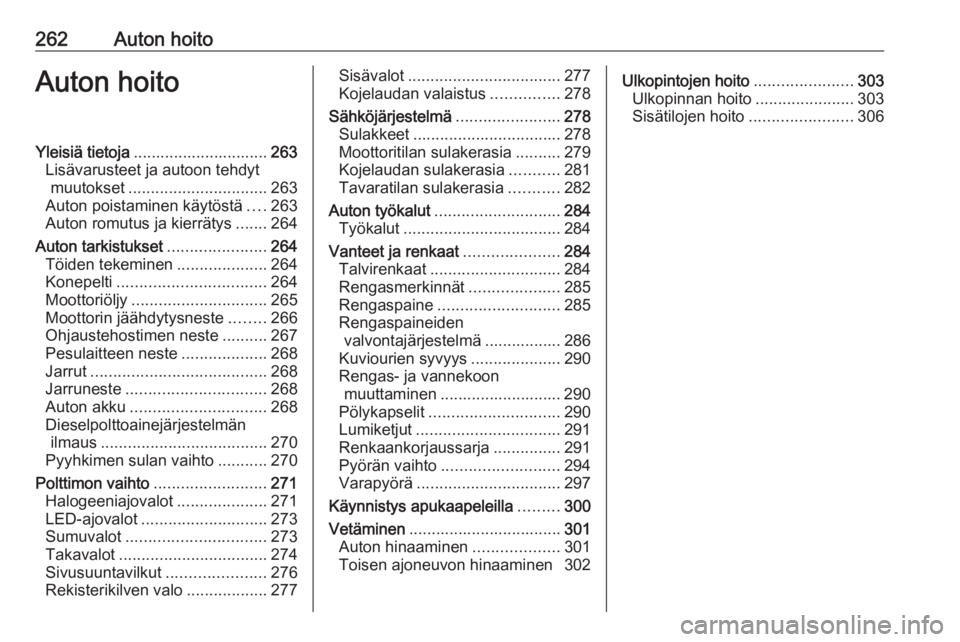

262Auton hoitoAuton hoitoYleisiä tietoja.............................. 263
Lisävarusteet ja autoon tehdyt muutokset ............................... 263
Auton poistaminen käytöstä ....263
Auton romutus ja kierrätys .......264
Auton tarkistukset ......................264
Töiden tekeminen ....................264
Konepelti ................................. 264
Moottoriöljy .............................. 265
Moottorin jäähdytysneste ........266
Ohjaustehostimen neste ..........267
Pesulaitteen neste ...................268
Jarrut ....................................... 268
Jarruneste ............................... 268
Auton akku .............................. 268
Dieselpolttoainejärjestelmän ilmaus ..................................... 270
Pyyhkimen sulan vaihto ...........270
Polttimon vaihto .........................271
Halogeeniajovalot ....................271
LED-ajovalot ............................ 273
Sumuvalot ............................... 273
Takavalot ................................. 274
Sivusuuntavilkut ......................276
Rekisterikilven valo ..................277Sisävalot.................................. 277
Kojelaudan valaistus ...............278
Sähköjärjestelmä .......................278
Sulakkeet ................................. 278
Moottoritilan sulakerasia ..........279
Kojelaudan sulakerasia ...........281
Tavaratilan sulakerasia ...........282
Auton työkalut ............................ 284
Työkalut ................................... 284
Vanteet ja renkaat .....................284
Talvirenkaat ............................. 284
Rengasmerkinnät ....................285
Rengaspaine ........................... 285
Rengaspaineiden valvontajärjestelmä ................. 286
Kuviourien syvyys ....................290
Rengas- ja vannekoon muuttaminen ........................... 290
Pölykapselit ............................. 290
Lumiketjut ................................ 291
Renkaankorjaussarja ...............291
Pyörän vaihto .......................... 294
Varapyörä ................................ 297
Käynnistys apukaapeleilla .........300
Vetäminen .................................. 301
Auton hinaaminen ...................301
Toisen ajoneuvon hinaaminen 302Ulkopintojen hoito ......................303
Ulkopinnan hoito ......................303
Sisätilojen hoito .......................306

Auton hoito263Yleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien ja
lisävarusteiden sekä autotyypille
nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden
sopivuudesta.
Kaikki vakiokuntoiseen autoon tehdyt
muutokset, muunnokset tai muut
vaihdot (mukaan lukien, rajoituksetta, ohjelmiston muutokset, elektronisten
ohjausyksiköiden muutokset) saatta‐
vat mitätöidä Opelin tarjoaman
takuun. Lisäksi tällaiset muutokset
saattavat vaikuttaa kuljettajan apujär‐ jestelmiin, polttoaineenkulutukseen,
auton CO 2-päästöihin ja muihin pääs‐
töihin ja ne saattavat aiheuttaa sen,
että auto ei enää ole käyttöluvan
mukainen, mikä saattaa vaikuttaa
auton rekisteröinnin kelpoisuuteen.Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Auton pesu ja vahaus.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voitelu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täyden kuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös-
tai peruutusvaihde tai siirrä valin‐
tavipu asentoon P. Aseta pyörien
eteen kiilat, jotta auto ei lähde liik‐ keelle.
● Älä kytke seisontajarrua.
● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki
järjestelmät, esim. murtohälytin,
eivät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten
ikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.
● Moottoriöljyn määrän tarkastus.
● Jäähdytysnesteen määrän tarkastus.

264Auton hoito● Koska AdBlue-nesteen kesto‐aika on kaksi vuotta, neste tuleevaihtaa, jos se on liian vanhaa.
Käänny korjaamon puoleen.
● Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐ tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina
valtuutetun kierrätyskeskuksen tehtä‐
väksi.
Kaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen
tehtäväksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ollessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa
katkaistuna.
9 Vaara
Sytytysjärjestelmässä käytetään
erittäin korkeaa jännitettä. Älä
koske siihen.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.

Auton hoito265
Siirrä tuulisalpaa sivusuunnassa
auton vasemmalle puolelle ja avaa
konepelti.
Konepelti pysyy auki automaattisesti
nostimen avulla.
Jos konepelti avataan Autostop-
toiminnon aikana, moottori käynnis‐
tyy automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen
Paina ennen konepellin sulkemista
tuki pitimeensä.
Laske konepelti alas ja anna sen
pudota salpaan matalalta (20-25 cm ).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu. Käytä oikeantyyppistä öljyä.
Neste- ja voiteluainesuositukset
3 308.
Moottoriöljyn maksimikulutus on 0,6
litraa 1000:tta kilometriä kohti.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähin‐
tään viisi minuuttia sammutettuna.
Vedä mittatikku ylös, pyyhi se
puhtaaksi, työnnä se kokonaan takai‐ sin, vedä ulos ja lue moottoriöljyn
määrä.
Öljynmittatikut ovat erilaisia mootto‐
rista riippuen.

266Auton hoito
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.
Suosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin.
Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä.
Joissakin moottoreissa tarvitaan
suppiloa moottoriöljyn lisäämiseen.
Suppilo sijaitsee tavaratilassa
oikeanpuoleisessa säilytystilassa.
Käytä suppiloa moottoriöljyn lisäämi‐
seen täyttöaukkoon.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se säilytystilassa.
Huomio
Liika moottoriöljy on valutettava tai imettävä pois.
Täyttötilavuudet 3 320.
Aseta korkki paikalleen suoraan ja kierrä se kiinni.
Moottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:seen saakka. Pohjoisilla
alueilla, joissa on hyvin kylmää,
tehtaalla täytetty jäähdytysneste
suojaa pakkaselta noin -37 °C:seen saakka.
Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysneste ja pakkasneste
3 308.

Auton hoito267Jäähdytysnesteen määräHuomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
Jäähdytysjärjestelmän ollessa kylmä
pitää jäähdytysnesteen pinnan olla
säiliössä hieman täyttöviivamerkin‐
nän yläpuolella. Jos määrä on alhai‐
nen, nestettä on lisättävä.
9 Varoitus
Anna moottorin jäähtyä ennen
korkin avaamista. Avaa korkki
varovasti, jotta ylipaine purkautuu
hitaasti.
Täytä 1:1 seoksella hyväksyttyä jääh‐
dytysnestetiivistettä ja puhdasta
hanavettä. Jos jäähdytysnestetiivis‐
tettä ei ole saatavana, käytä
puhdasta hanavettä. Asenna korkki
tiukasti.
Moottori B16DTH: Säädä lämmitys
moottorin käynnistyksen jälkeen
kuumimmilleen ja puhaltimen nopeus
vähintään ensimmäiselle tasolle noin
viideksi minuutiksi. Näin varmistat
sen, että jäähdytysjärjestelmästä
poistuu ilma.
Tarkastuta jäähdytysnesteen
pakkaskestävyys ja korjauta jäähdy‐
tysnestehäviön syy korjaamolla.
Ohjaustehostimen nesteHuomio
Erittäin pienet likahiukkaset voivat aiheuttaa ohjausjärjestelmälle
vahinkoa ja estää sen oikean
toiminnan. Estä lian pääsy säiliön
korkin/mittatikun öljypuolelle ja
säiliöön.
Ohjaustehostimen nestemäärää ei
tarvitse normaalisti tarkistaa. Jos
ohjattaessa kuuluu poikkeavaa ääntä
tai ohjaustehostin toimii normaalista
poikkeavalla tavalla, käänny korjaa‐
mon puoleen.

268Auton hoitoPesulaitteen neste
Täytä puhtaalla vedellä ja hyväksy‐
tyllä jäätymisenestoainetta sisältä‐
vällä pesunesteellä.
Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Jarrut
Kun jarrupalat ovat kuluneet minimi‐ paksuuteen, jarrutuksen aikana
kuuluu kitisevää ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana.
Jarruneste9 Varoitus
Jarruneste on myrkyllistä ja
syövyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä
maalipinnoille.
Jarrunesteen pinnan on oltava merk‐ kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 308.
Auton akku
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden etäisyyksien ajo
ja toistuvat moottorin käynnistykset
voivat tyhjentää akun. Vältä tarpeet‐
tomien sähkönkuluttajien käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
