Auton hoito279Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

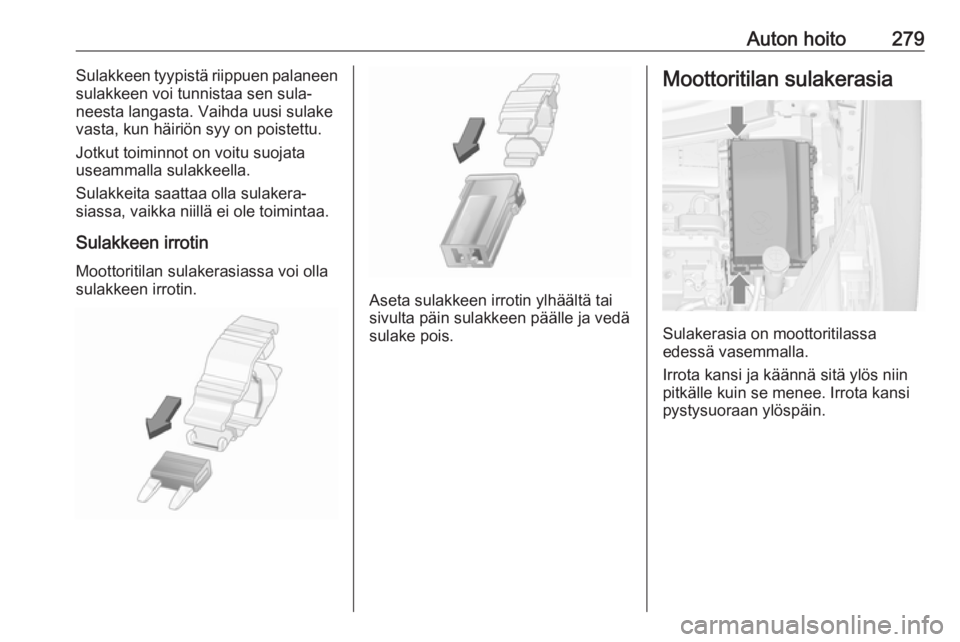

Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

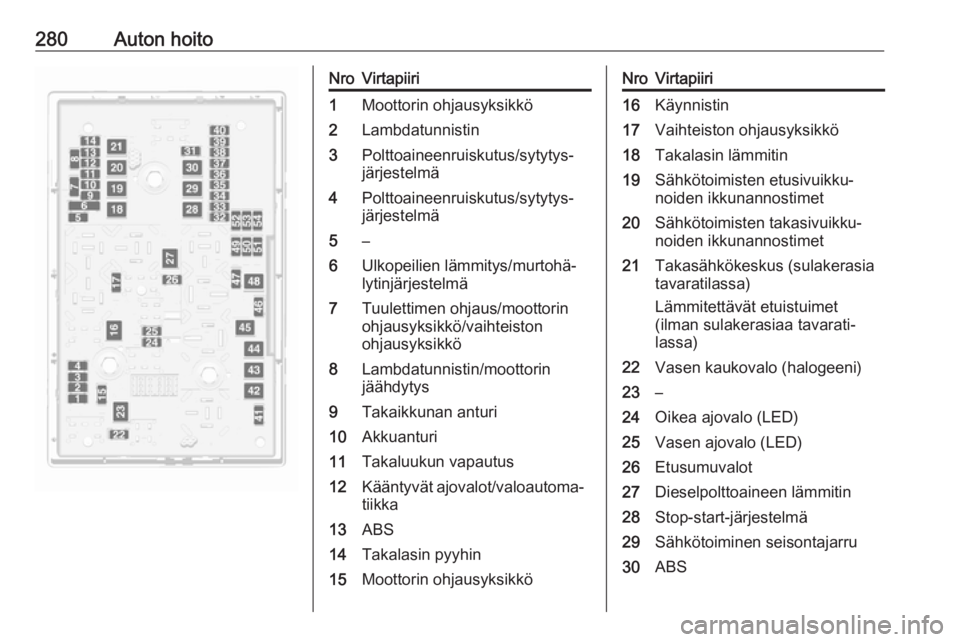

280Auton hoitoNroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5–6Ulkopeilien lämmitys/murtohä‐
lytinjärjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Akkuanturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐ tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikköNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus (sulakerasia
tavaratilassa)
Lämmitettävät etuistuimet
(ilman sulakerasiaa tavarati‐
lassa)22Vasen kaukovalo (halogeeni)23–24Oikea ajovalo (LED)25Vasen ajovalo (LED)26Etusumuvalot27Dieselpolttoaineen lämmitin28Stop-start-järjestelmä29Sähkötoiminen seisontajarru30ABS

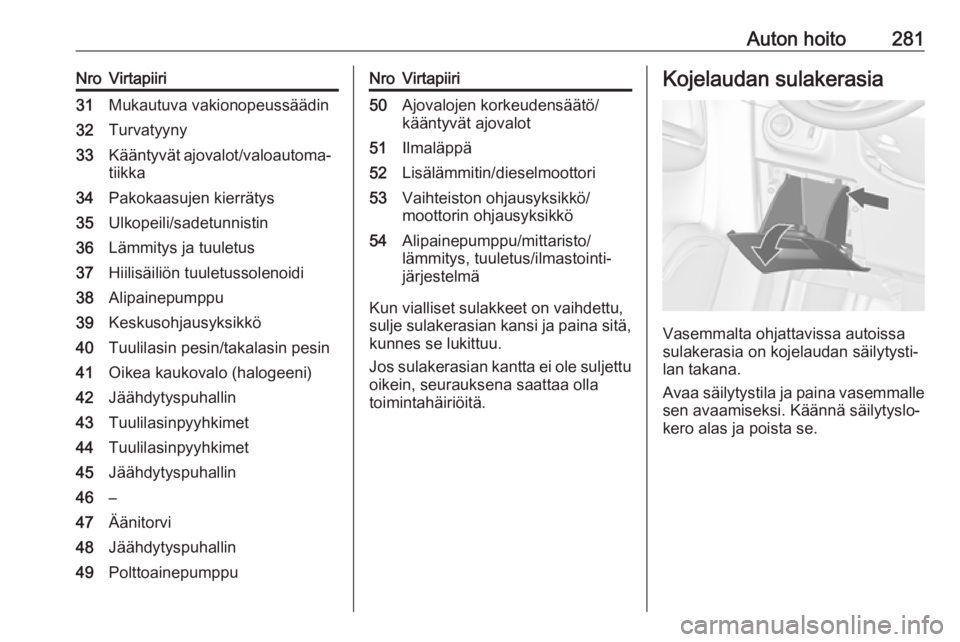

Auton hoito281NroVirtapiiri31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐
tiikka34Pakokaasujen kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskusohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49PolttoainepumppuNroVirtapiiri50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottori53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.

282Auton hoito
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.

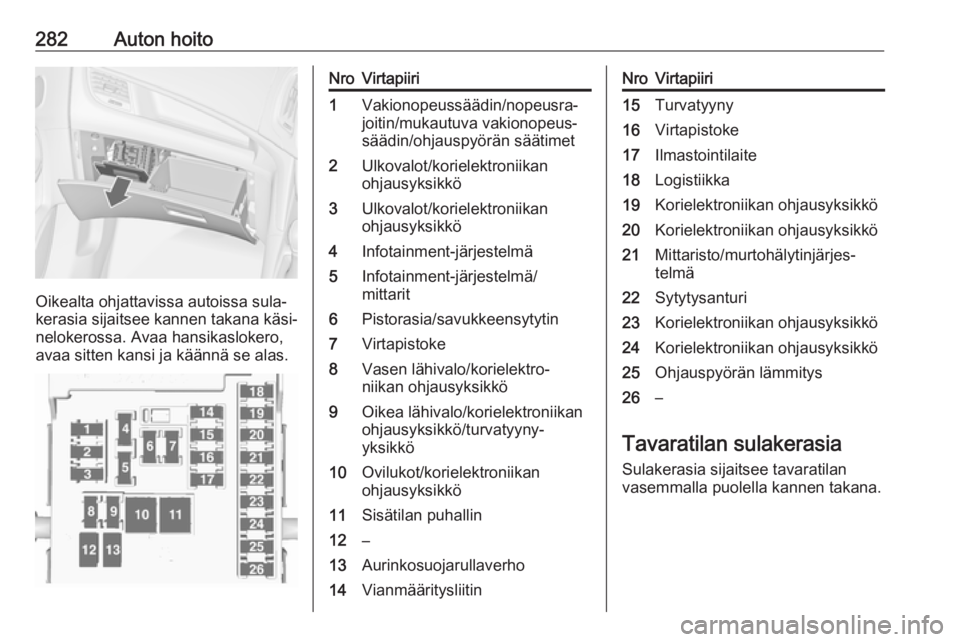

NroVirtapiiri1Vakionopeussäädin/nopeusra‐
joitin/mukautuva vakionopeus‐
säädin/ohjauspyörän säätimet2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7Virtapistoke8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12–13Aurinkosuojarullaverho14VianmääritysliitinNroVirtapiiri15Turvatyyny16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytysanturi23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25Ohjauspyörän lämmitys26–

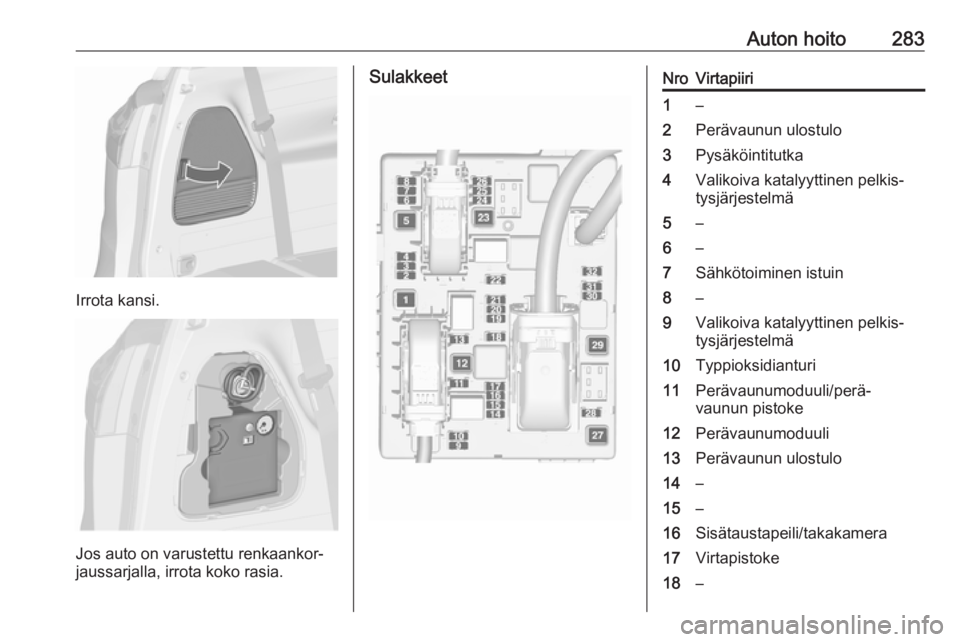

Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan
vasemmalla puolella kannen takana.

Auton hoito283
Irrota kansi.
Jos auto on varustettu renkaankor‐
jaussarjalla, irrota koko rasia.
SulakkeetNroVirtapiiri1–2Perävaunun ulostulo3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐ tysjärjestelmä5–6–7Sähkötoiminen istuin8–9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Typpioksidianturi11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14–15–16Sisätaustapeili/takakamera17Virtapistoke18–

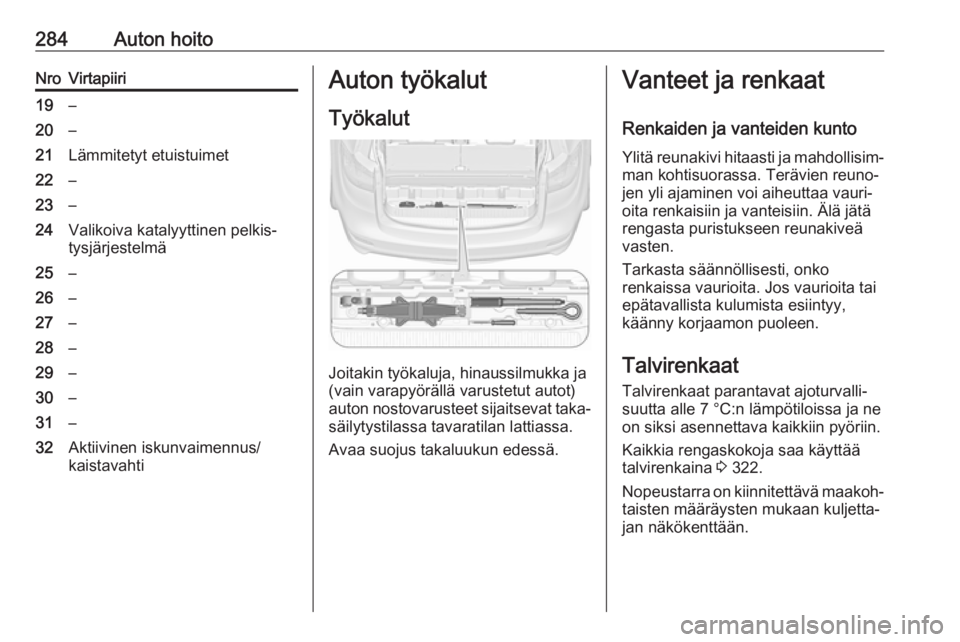

284Auton hoitoNroVirtapiiri19–20–21Lämmitetyt etuistuimet22–23–24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26–27–28–29–30–31–32Aktiivinen iskunvaimennus/
kaistavahtiAuton työkalut
Työkalut
Joitakin työkaluja, hinaussilmukka ja
(vain varapyörällä varustetut autot)
auton nostovarusteet sijaitsevat taka‐
säilytystilassa tavaratilan lattiassa.
Avaa suojus takaluukun edessä.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 322.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.

Auton hoito285Rengasmerkinnät

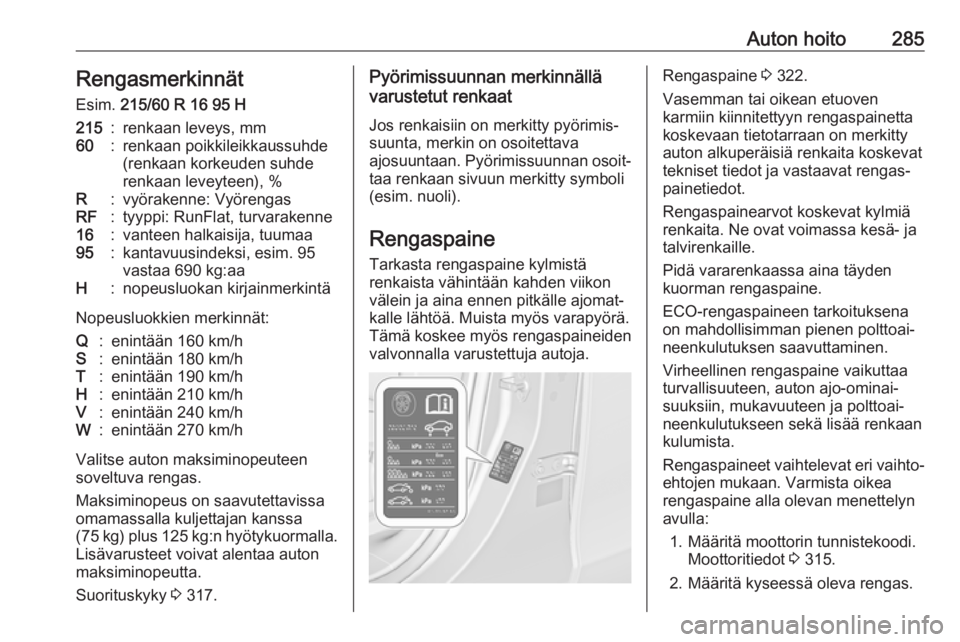

Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 317.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.Rengaspaine 3 322.
Vasemman tai oikean etuoven
karmiin kiinnitettyyn rengaspainetta
koskevaan tietotarraan on merkitty
auton alkuperäisiä renkaita koskevat
tekniset tiedot ja vastaavat rengas‐
painetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 315.
2. Määritä kyseessä oleva rengas.

286Auton hoitoRengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 322.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa
autossa, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse oikea asetus
sivulla Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa, 3 118.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista 10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.

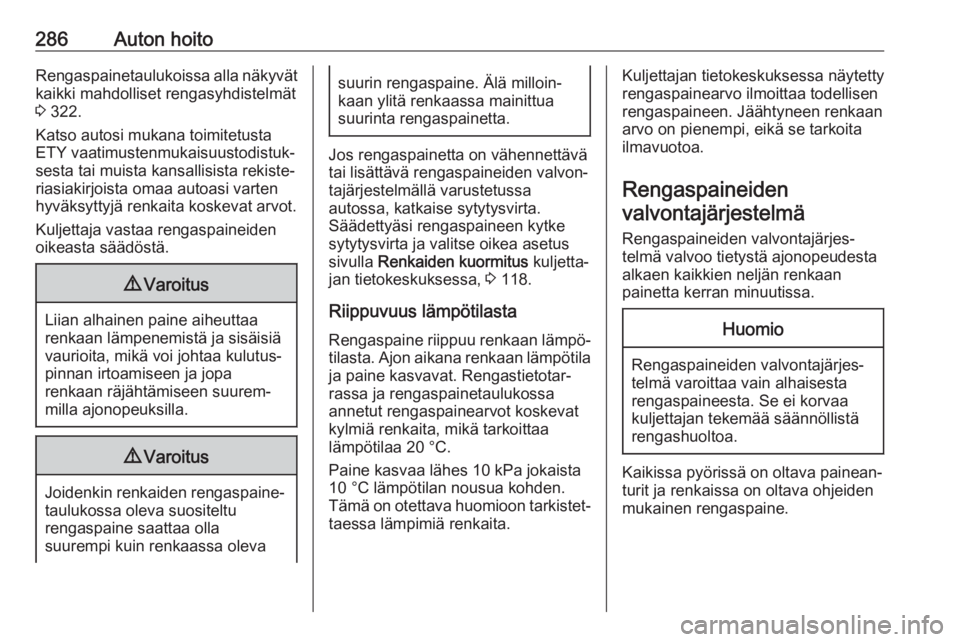

Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.

Auton hoito287Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐ telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksessa.
Valitse valikko suuntavilkkuvivun
painikkeilla.
Valitse Rengaspaineet -sivu
kohdassa Asetukset ? 3 118.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 115.
Jos
w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 322.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten palamaan jatkuvasti. Käänny korjaa‐
mon puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkin matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 123.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden

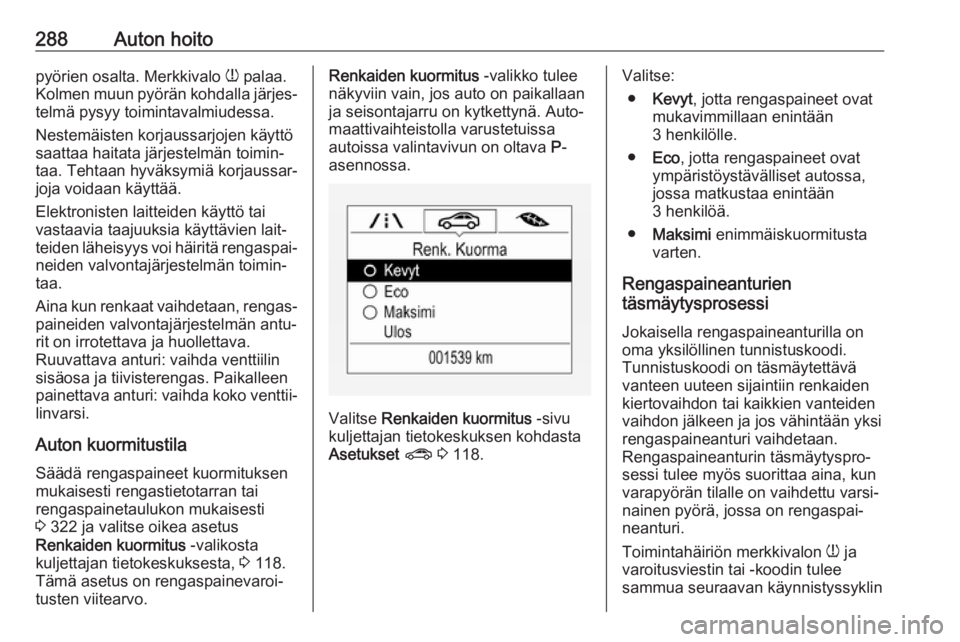

288Auton hoitopyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.
Ruuvattava anturi: vaihda venttiilin sisäosa ja tiivisterengas. Paikalleen
painettava anturi: vaihda koko venttii‐ linvarsi.
Auton kuormitustila Säädä rengaspaineet kuormituksenmukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 322 ja valitse oikea asetus
Renkaiden kuormitus -valikosta
kuljettajan tietokeskuksesta, 3 118.
Tämä asetus on rengaspainevaroi‐ tusten viitearvo.Renkaiden kuormitus -valikko tulee
näkyviin vain, jos auto on paikallaan
ja seisontajarru on kytkettynä. Auto‐
maattivaihteistolla varustetuissa
autoissa valintavivun on oltava P-
asennossa.
Valitse Renkaiden kuormitus -sivu
kuljettajan tietokeskuksen kohdasta Asetukset ? 3 118.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi.
Tunnistuskoodi on täsmäytettävä
vanteen uuteen sijaintiin renkaiden
kiertovaihdon tai kaikkien vanteiden
vaihdon jälkeen ja jos vähintään yksi
rengaspaineanturi vaihdetaan.
Rengaspaineanturin täsmäytyspro‐
sessi tulee myös suorittaa aina, kun
varapyörän tilalle on vaihdettu varsi‐
nainen pyörä, jossa on rengaspai‐
neanturi.
Toimintahäiriön merkkivalon w ja
varoitusviestin tai -koodin tulee
sammua seuraavan käynnistyssyklin
