OPEL ZAFIRA C 2018.5 Omaniku käsiraamat (in Estonian)

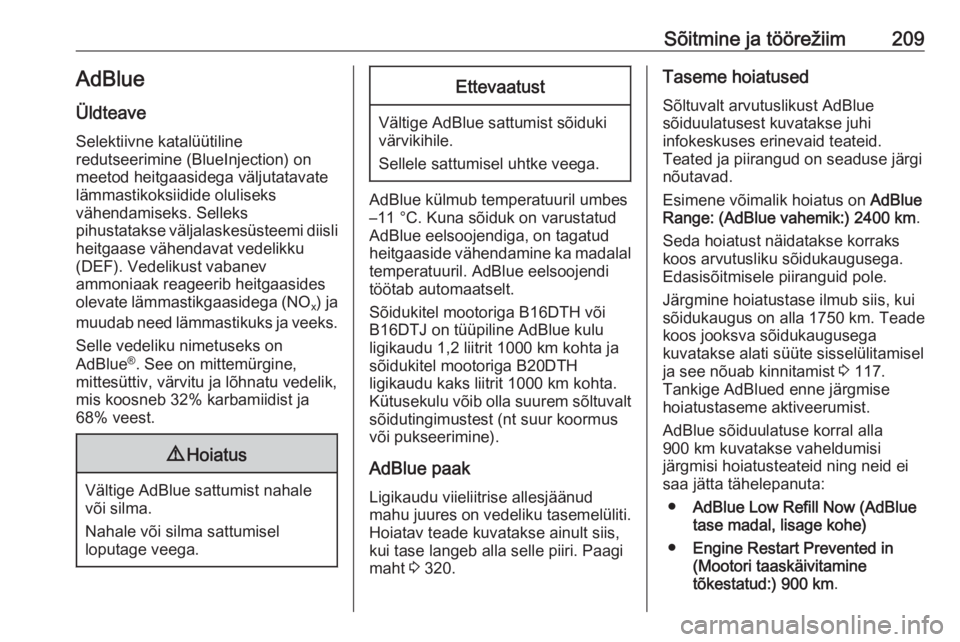

Sõitmine ja töörežiim209AdBlue
Üldteave Selektiivne katalüütiline
redutseerimine (BlueInjection) on meetod heitgaasidega väljutatavate
lämmastikoksiidide oluliseks
vähendamiseks. Selleks
pihustatakse väljalaskesüsteemi diisli heitgaase vähendavat vedelikku(DEF). Vedelikust vabanev
ammoniaak reageerib heitgaasides
olevate lämmastikgaasidega (NO x) ja
muudab need lämmastikuks ja veeks.
Selle vedeliku nimetuseks on
AdBlue ®
. See on mittemürgine,
mittesüttiv, värvitu ja lõhnatu vedelik,
mis koosneb 32% karbamiidist ja
68% veest.9 Hoiatus
Vältige AdBlue sattumist nahale
või silma.
Nahale või silma sattumisel
loputage veega.
Ettevaatust
Vältige AdBlue sattumist sõiduki
värvikihile.
Sellele sattumisel uhtke veega.
AdBlue külmub temperatuuril umbes
–11 °C. Kuna sõiduk on varustatud AdBlue eelsoojendiga, on tagatud
heitgaaside vähendamine ka madalal
temperatuuril. AdBlue eelsoojendi
töötab automaatselt.
Sõidukitel mootoriga B16DTH või
B16DTJ on tüüpiline AdBlue kulu
ligikaudu 1,2 liitrit 1000 km kohta ja
sõidukitel mootoriga B20DTH
ligikaudu kaks liitrit 1000 km kohta.
Kütusekulu võib olla suurem sõltuvalt sõidutingimustest (nt suur koormus
või pukseerimine).
AdBlue paak
Ligikaudu viieliitrise allesjäänud
mahu juures on vedeliku tasemelüliti.
Hoiatav teade kuvatakse ainult siis,
kui tase langeb alla selle piiri. Paagi
maht 3 320.
Taseme hoiatused
Sõltuvalt arvutuslikust AdBlue
sõiduulatusest kuvatakse juhi
infokeskuses erinevaid teateid.
Teated ja piirangud on seaduse järgi
nõutavad.
Esimene võimalik hoiatus on AdBlue
Range: (AdBlue vahemik:) 2400 km .
Seda hoiatust näidatakse korraks
koos arvutusliku sõidukaugusega.
Edasisõitmisele piiranguid pole.
Järgmine hoiatustase ilmub siis, kui
sõidukaugus on alla 1750 km. Teade
koos jooksva sõidukaugusega
kuvatakse alati süüte sisselülitamisel
ja see nõuab kinnitamist 3 117.
Tankige AdBlued enne järgmise
hoiatustaseme aktiveerumist.
AdBlue sõiduulatuse korral alla
900 km kuvatakse vaheldumisi
järgmisi hoiatusteateid ning neid ei
saa jätta tähelepanuta:
● AdBlue Low Refill Now (AdBlue
tase madal, lisage kohe)
● Engine Restart Prevented in
(Mootori taaskäivitamine
tõkestatud:) 900 km .

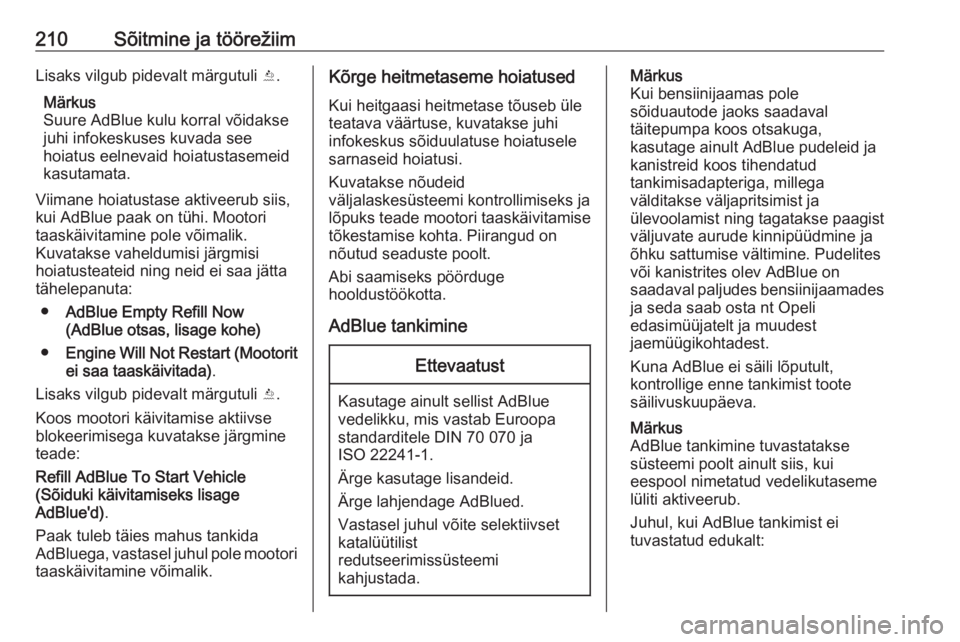

210Sõitmine ja töörežiimLisaks vilgub pidevalt märgutuli Y.
Märkus
Suure AdBlue kulu korral võidakse
juhi infokeskuses kuvada see
hoiatus eelnevaid hoiatustasemeid
kasutamata.
Viimane hoiatustase aktiveerub siis,
kui AdBlue paak on tühi. Mootori
taaskäivitamine pole võimalik.
Kuvatakse vaheldumisi järgmisi
hoiatusteateid ning neid ei saa jätta
tähelepanuta:
● AdBlue Empty Refill Now
(AdBlue otsas, lisage kohe)
● Engine Will Not Restart (Mootorit
ei saa taaskäivitada) .
Lisaks vilgub pidevalt märgutuli Y.
Koos mootori käivitamise aktiivse
blokeerimisega kuvatakse järgmine
teade:
Refill AdBlue To Start Vehicle
(Sõiduki käivitamiseks lisage
AdBlue'd) .
Paak tuleb täies mahus tankida
AdBluega, vastasel juhul pole mootori
taaskäivitamine võimalik.Kõrge heitmetaseme hoiatused
Kui heitgaasi heitmetase tõuseb üle teatava väärtuse, kuvatakse juhi
infokeskus sõiduulatuse hoiatusele
sarnaseid hoiatusi.
Kuvatakse nõudeid
väljalaskesüsteemi kontrollimiseks ja lõpuks teade mootori taaskäivitamise
tõkestamise kohta. Piirangud on
nõutud seaduste poolt.
Abi saamiseks pöörduge
hooldustöökotta.
AdBlue tankimineEttevaatust
Kasutage ainult sellist AdBlue
vedelikku, mis vastab Euroopa
standarditele DIN 70 070 ja
ISO 22241-1.
Ärge kasutage lisandeid.
Ärge lahjendage AdBlued.
Vastasel juhul võite selektiivset
katalüütilist
redutseerimissüsteemi
kahjustada.
Märkus
Kui bensiinijaamas pole
sõiduautode jaoks saadaval
täitepumpa koos otsakuga,
kasutage ainult AdBlue pudeleid ja
kanistreid koos tihendatud
tankimisadapteriga, millega
välditakse väljapritsimist ja
ülevoolamist ning tagatakse paagist
väljuvate aurude kinnipüüdmine ja
õhku sattumise vältimine. Pudelites
või kanistrites olev AdBlue on
saadaval paljudes bensiinijaamades ja seda saab osta nt Opeli
edasimüüjatelt ja muudest
jaemüügikohtadest.
Kuna AdBlue ei säili lõputult,
kontrollige enne tankimist toote
säilivuskuupäeva.
Märkus
AdBlue tankimine tuvastatakse
süsteemi poolt ainult siis, kui
eespool nimetatud vedelikutaseme
lüliti aktiveerub.
Juhul, kui AdBlue tankimist ei
tuvastatud edukalt:

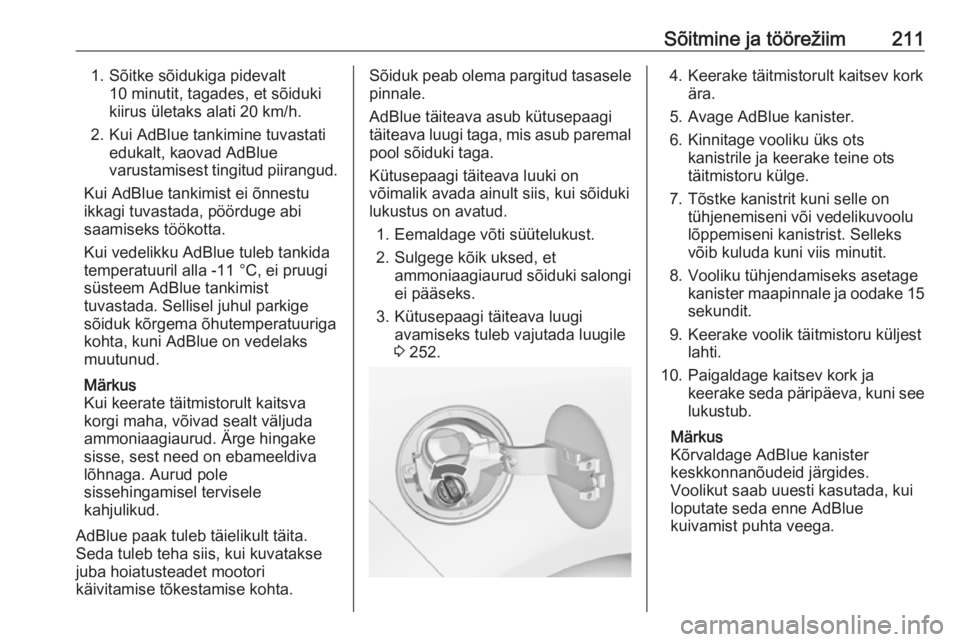

Sõitmine ja töörežiim2111. Sõitke sõidukiga pidevalt10 minutit, tagades, et sõiduki
kiirus ületaks alati 20 km/h.
2. Kui AdBlue tankimine tuvastati edukalt, kaovad AdBlue
varustamisest tingitud piirangud.
Kui AdBlue tankimist ei õnnestu
ikkagi tuvastada, pöörduge abi
saamiseks töökotta.
Kui vedelikku AdBlue tuleb tankida
temperatuuril alla -11 °C, ei pruugi
süsteem AdBlue tankimist
tuvastada. Sellisel juhul parkige
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.
Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
AdBlue paak tuleb täielikult täita.
Seda tuleb teha siis, kui kuvatakse
juba hoiatusteadet mootori
käivitamise tõkestamise kohta.Sõiduk peab olema pargitud tasasele pinnale.
AdBlue täiteava asub kütusepaagi
täiteava luugi taga, mis asub paremal
pool sõiduki taga.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud.
1. Eemaldage võti süütelukust.
2. Sulgege kõik uksed, et ammoniaagiaurud sõiduki salongi
ei pääseks.
3. Kütusepaagi täiteava luugi avamiseks tuleb vajutada luugile
3 252.4. Keerake täitmistorult kaitsev kork
ära.
5. Avage AdBlue kanister.
6. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
7. Tõstke kanistrit kuni selle on tühjenemiseni või vedelikuvoolu
lõppemiseni kanistrist. Selleks
võib kuluda kuni viis minutit.
8. Vooliku tühjendamiseks asetage kanister maapinnale ja oodake 15
sekundit.
9. Keerake voolik täitmistoru küljest lahti.
10. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
Märkus
Kõrvaldage AdBlue kanister
keskkonnanõudeid järgides.
Voolikut saab uuesti kasutada, kui
loputate seda enne AdBlue
kuivamist puhta veega.

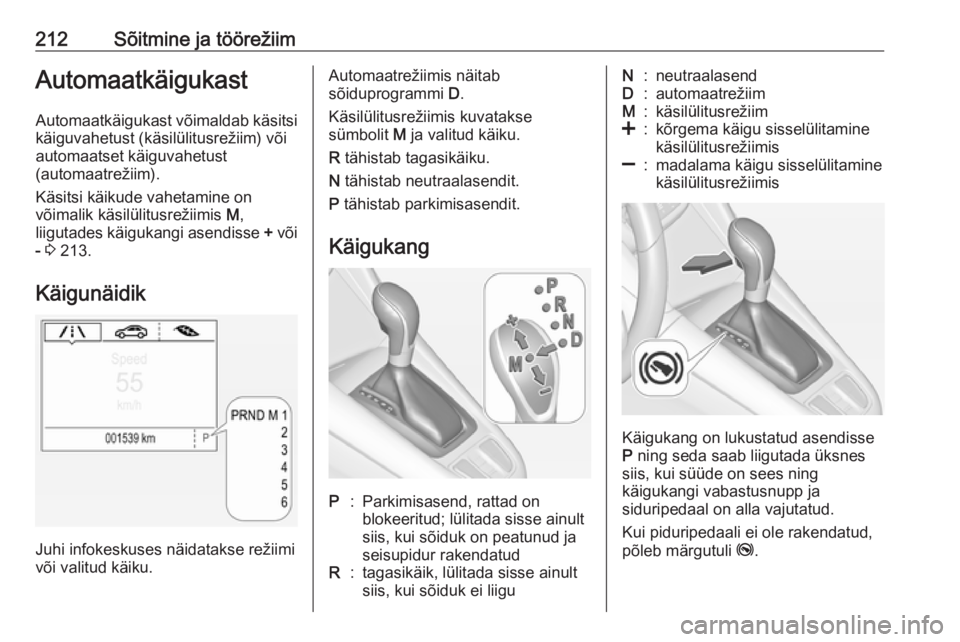

212Sõitmine ja töörežiimAutomaatkäigukast
Automaatkäigukast võimaldab käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatset käiguvahetust
(automaatrežiim).
Käsitsi käikude vahetamine on
võimalik käsilülitusrežiimis M,
liigutades käigukangi asendisse + või
- 3 213.
Käigunäidik
Juhi infokeskuses näidatakse režiimi
või valitud käiku.
Automaatrežiimis näitab
sõiduprogrammi D.
Käsilülitusrežiimis kuvatakse sümbolit M ja valitud käiku.
R tähistab tagasikäiku.
N tähistab neutraalasendit.
P tähistab parkimisasendit.
KäigukangP:Parkimisasend, rattad on
blokeeritud; lülitada sisse ainult
siis, kui sõiduk on peatunud ja
seisupidur rakendatudR:tagasikäik, lülitada sisse ainult
siis, kui sõiduk ei liiguN:neutraalasendD:automaatrežiimM:käsilülitusrežiim<:kõrgema käigu sisselülitamine
käsilülitusrežiimis]:madalama käigu sisselülitamine
käsilülitusrežiimis
Käigukang on lukustatud asendisse
P ning seda saab liigutada üksnes
siis, kui süüde on sees ning
käigukangi vabastusnupp ja
siduripedaal on alla vajutatud.
Kui piduripedaali ei ole rakendatud,
põleb märgutuli j.

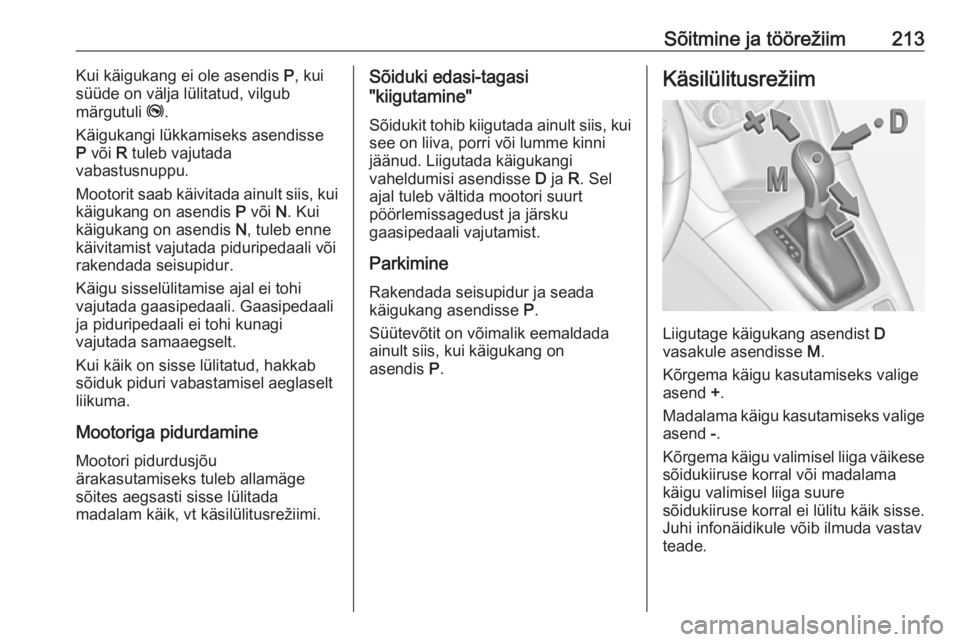

Sõitmine ja töörežiim213Kui käigukang ei ole asendis P, kui
süüde on välja lülitatud, vilgub
märgutuli j.
Käigukangi lükkamiseks asendisse
P või R tuleb vajutada
vabastusnuppu.
Mootorit saab käivitada ainult siis, kui
käigukang on asendis P või N. Kui
käigukang on asendis N, tuleb enne
käivitamist vajutada piduripedaali või
rakendada seisupidur.
Käigu sisselülitamise ajal ei tohi
vajutada gaasipedaali. Gaasipedaali
ja piduripedaali ei tohi kunagi
vajutada samaaegselt.
Kui käik on sisse lülitatud, hakkab sõiduk piduri vabastamisel aeglaselt
liikuma.
Mootoriga pidurdamine Mootori pidurdusjõu
ärakasutamiseks tuleb allamäge
sõites aegsasti sisse lülitada
madalam käik, vt käsilülitusrežiimi.Sõiduki edasi-tagasi
"kiigutamine"
Sõidukit tohib kiigutada ainult siis, kui see on liiva, porri või lumme kinni
jäänud. Liigutada käigukangi
vaheldumisi asendisse D ja R. Sel
ajal tuleb vältida mootori suurt
pöörlemissagedust ja järsku
gaasipedaali vajutamist.
Parkimine
Rakendada seisupidur ja seada
käigukang asendisse P.
Süütevõtit on võimalik eemaldada
ainult siis, kui käigukang on
asendis P.Käsilülitusrežiim
Liigutage käigukang asendist D
vasakule asendisse M.
Kõrgema käigu kasutamiseks valige asend +.
Madalama käigu kasutamiseks valige asend -.
Kõrgema käigu valimisel liiga väikese
sõidukiiruse korral või madalama
käigu valimisel liiga suure
sõidukiiruse korral ei lülitu käik sisse.
Juhi infonäidikule võib ilmuda vastavteade.

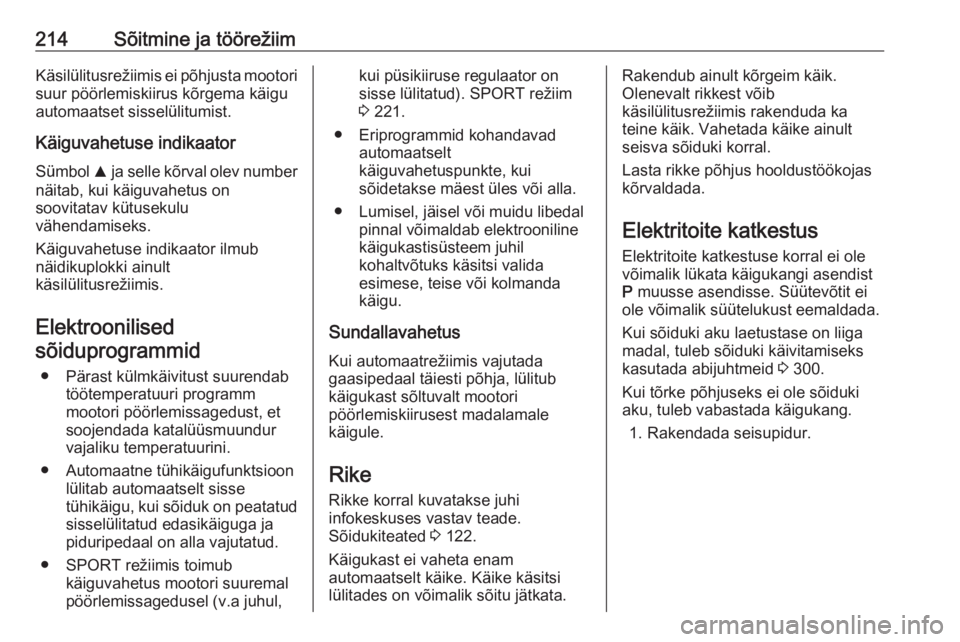

214Sõitmine ja töörežiimKäsilülitusrežiimis ei põhjusta mootorisuur pöörlemiskiirus kõrgema käigu
automaatset sisselülitumist.
Käiguvahetuse indikaator Sümbol R ja selle kõrval olev number
näitab, kui käiguvahetus on
soovitatav kütusekulu
vähendamiseks.
Käiguvahetuse indikaator ilmub
näidikuplokki ainult
käsilülitusrežiimis.
Elektroonilised sõiduprogrammid
● Pärast külmkäivitust suurendab töötemperatuuri programm
mootori pöörlemissagedust, et
soojendada katalüüsmuundur
vajaliku temperatuurini.
● Automaatne tühikäigufunktsioon lülitab automaatselt sisse
tühikäigu, kui sõiduk on peatatud
sisselülitatud edasikäiguga ja
piduripedaal on alla vajutatud.
● SPORT režiimis toimub käiguvahetus mootori suuremal
pöörlemissagedusel (v.a juhul,kui püsikiiruse regulaator on
sisse lülitatud). SPORT režiim
3 221.
● Eriprogrammid kohandavad automaatselt
käiguvahetuspunkte, kui
sõidetakse mäest üles või alla.
● Lumisel, jäisel või muidu libedal pinnal võimaldab elektrooniline
käigukastisüsteem juhil
kohaltvõtuks käsitsi valida
esimese, teise või kolmanda
käigu.
Sundallavahetus Kui automaatrežiimis vajutada
gaasipedaal täiesti põhja, lülitub
käigukast sõltuvalt mootori
pöörlemiskiirusest madalamale
käigule.
Rike Rikke korral kuvatakse juhi
infokeskuses vastav teade.
Sõidukiteated 3 122.
Käigukast ei vaheta enam
automaatselt käike. Käike käsitsi
lülitades on võimalik sõitu jätkata.Rakendub ainult kõrgeim käik.
Olenevalt rikkest võib
käsilülitusrežiimis rakenduda ka
teine käik. Vahetada käike ainult
seisva sõiduki korral.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektritoite katkestus
Elektritoite katkestuse korral ei ole
võimalik lükata käigukangi asendist
P muusse asendisse. Süütevõtit ei
ole võimalik süütelukust eemaldada.
Kui sõiduki aku laetustase on liiga
madal, tuleb sõiduki käivitamiseks
kasutada abijuhtmeid 3 300.
Kui tõrke põhjuseks ei ole sõiduki
aku, tuleb vabastada käigukang.
1. Rakendada seisupidur.

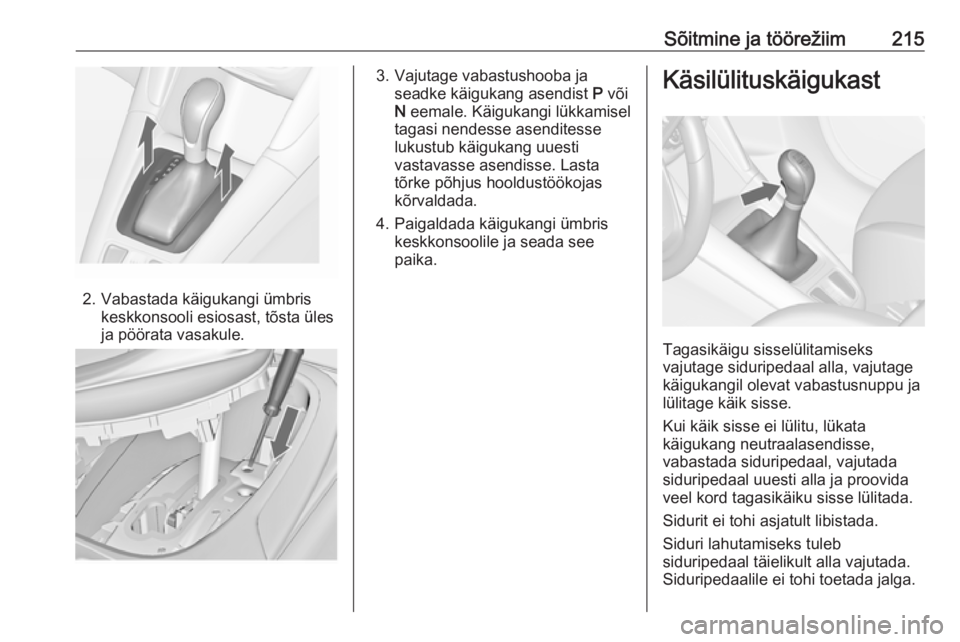

Sõitmine ja töörežiim215
2. Vabastada käigukangi ümbriskeskkonsooli esiosast, tõsta üles
ja pöörata vasakule.
3. Vajutage vabastushooba ja seadke käigukang asendist P või
N eemale. Käigukangi lükkamisel
tagasi nendesse asenditesse
lukustub käigukang uuesti
vastavasse asendisse. Lasta
tõrke põhjus hooldustöökojas
kõrvaldada.
4. Paigaldada käigukangi ümbris keskkonsoolile ja seada see
paika.Käsilülituskäigukast
Tagasikäigu sisselülitamiseks
vajutage siduripedaal alla, vajutage
käigukangil olevat vabastusnuppu ja
lülitage käik sisse.
Kui käik sisse ei lülitu, lükata
käigukang neutraalasendisse,
vabastada siduripedaal, vajutada
siduripedaal uuesti alla ja proovida
veel kord tagasikäiku sisse lülitada.
Sidurit ei tohi asjatult libistada.
Siduri lahutamiseks tuleb
siduripedaal täielikult alla vajutada. Siduripedaalile ei tohi toetada jalga.

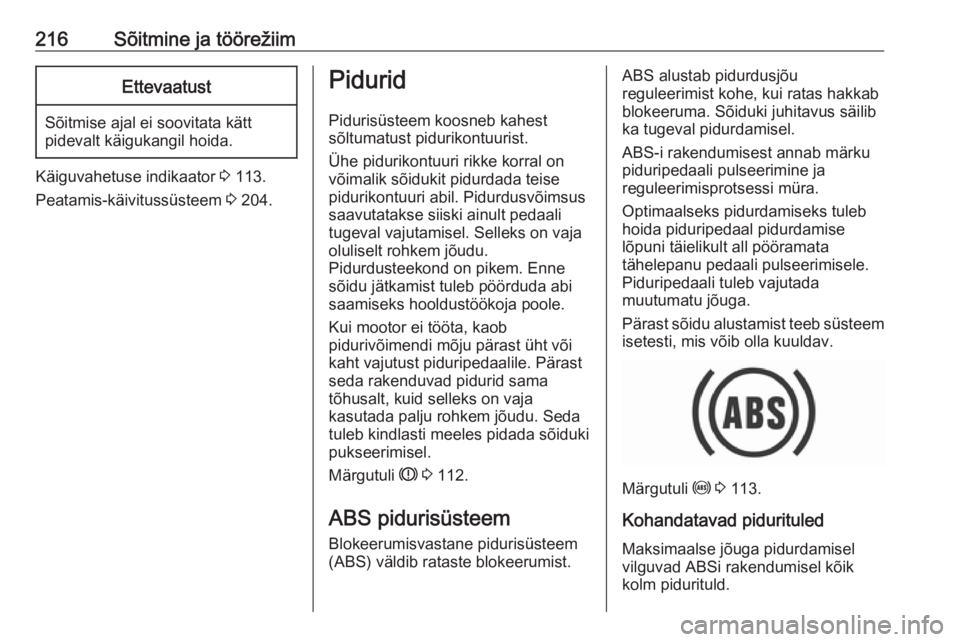

216Sõitmine ja töörežiimEttevaatust
Sõitmise ajal ei soovitata kätt
pidevalt käigukangil hoida.
Käiguvahetuse indikaator 3 113.
Peatamis-käivitussüsteem 3 204.
Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Pidurdusvõimsus
saavutatakse siiski ainult pedaali
tugeval vajutamisel. Selleks on vaja
oluliselt rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökoja poole.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 112.
ABS pidurisüsteem Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.ABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABS-i rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
hoida piduripedaal pidurdamise
lõpuni täielikult all pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Pärast sõidu alustamist teeb süsteem
isetesti, mis võib olla kuuldav.
Märgutuli u 3 113.
Kohandatavad pidurituled
Maksimaalse jõuga pidurdamisel
vilguvad ABSi rakendumisel kõik
kolm pidurituld.

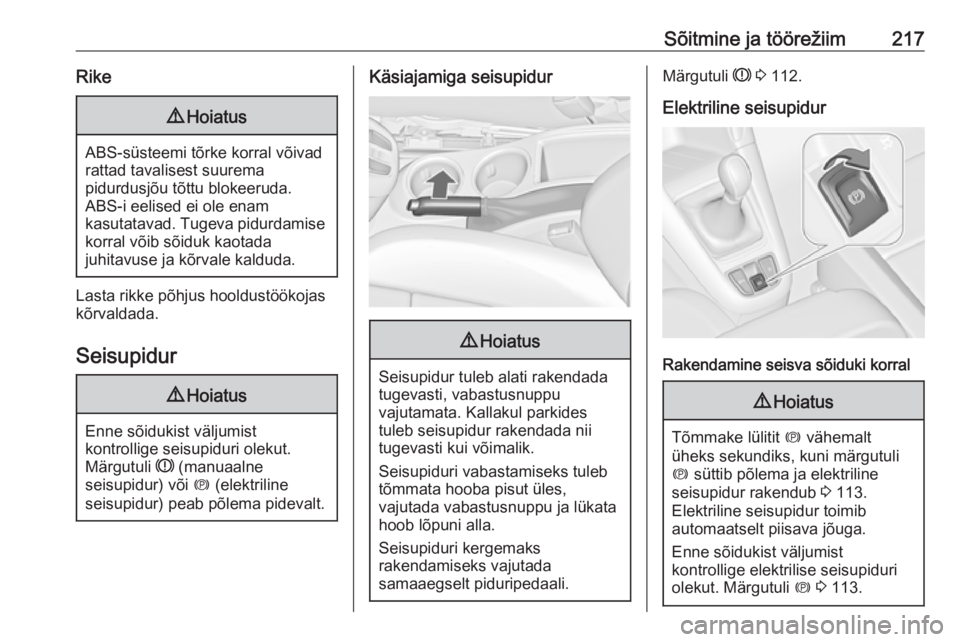

Sõitmine ja töörežiim217Rike9Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Seisupidur
9 Hoiatus
Enne sõidukist väljumist
kontrollige seisupiduri olekut.
Märgutuli R (manuaalne
seisupidur) või m (elektriline
seisupidur) peab põlema pidevalt.
Käsiajamiga seisupidur9 Hoiatus
Seisupidur tuleb alati rakendada
tugevasti, vabastusnuppu
vajutamata. Kallakul parkides
tuleb seisupidur rakendada nii
tugevasti kui võimalik.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles,
vajutada vabastusnuppu ja lükata
hoob lõpuni alla.
Seisupiduri kergemaks
rakendamiseks vajutada
samaaegselt piduripedaali.
Märgutuli R 3 112.
Elektriline seisupidur
Rakendamine seisva sõiduki korral
9 Hoiatus
Tõmmake lülitit m vähemalt
üheks sekundiks, kuni märgutuli m süttib põlema ja elektriline
seisupidur rakendub 3 113.
Elektriline seisupidur toimib
automaatselt piisava jõuga.
Enne sõidukist väljumist
kontrollige elektrilise seisupiduri
olekut. Märgutuli m 3 113.

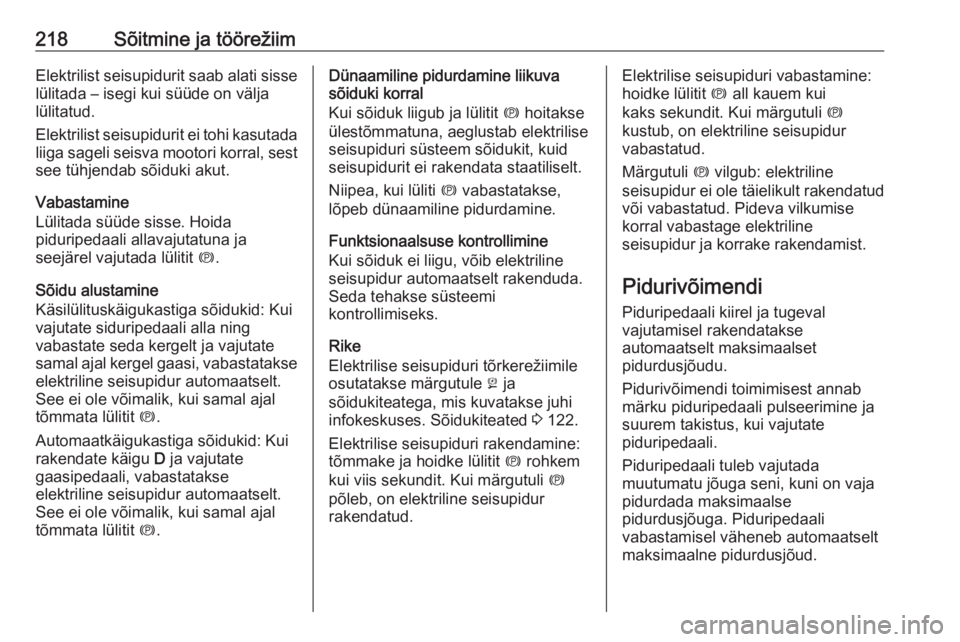

218Sõitmine ja töörežiimElektrilist seisupidurit saab alati sisse
lülitada – isegi kui süüde on välja
lülitatud.
Elektrilist seisupidurit ei tohi kasutada
liiga sageli seisva mootori korral, sest
see tühjendab sõiduki akut.
Vabastamine
Lülitada süüde sisse. Hoida
piduripedaali allavajutatuna ja
seejärel vajutada lülitit m.
Sõidu alustamine
Käsilülituskäigukastiga sõidukid: Kui
vajutate siduripedaali alla ning
vabastate seda kergelt ja vajutate
samal ajal kergel gaasi, vabastatakse elektriline seisupidur automaatselt.
See ei ole võimalik, kui samal ajal
tõmmata lülitit m.
Automaatkäigukastiga sõidukid: Kui rakendate käigu D ja vajutate
gaasipedaali, vabastatakse
elektriline seisupidur automaatselt.
See ei ole võimalik, kui samal ajal
tõmmata lülitit m.Dünaamiline pidurdamine liikuva
sõiduki korral
Kui sõiduk liigub ja lülitit m hoitakse
ülestõmmatuna, aeglustab elektrilise seisupiduri süsteem sõidukit, kuidseisupidurit ei rakendata staatiliselt.
Niipea, kui lüliti m vabastatakse,
lõpeb dünaamiline pidurdamine.
Funktsionaalsuse kontrollimine
Kui sõiduk ei liigu, võib elektriline
seisupidur automaatselt rakenduda.
Seda tehakse süsteemi
kontrollimiseks.
Rike
Elektrilise seisupiduri tõrkerežiimile osutatakse märgutule j ja
sõidukiteatega, mis kuvatakse juhi
infokeskuses. Sõidukiteated 3 122.
Elektrilise seisupiduri rakendamine:
tõmmake ja hoidke lülitit m rohkem
kui viis sekundit. Kui märgutuli m
põleb, on elektriline seisupidur
rakendatud.Elektrilise seisupiduri vabastamine:
hoidke lülitit m all kauem kui
kaks sekundit. Kui märgutuli m
kustub, on elektriline seisupidur
vabastatud.
Märgutuli m vilgub: elektriline
seisupidur ei ole täielikult rakendatud
või vabastatud. Pideva vilkumise
korral vabastage elektriline
seisupidur ja korrake rakendamist.
Pidurivõimendi Piduripedaali kiirel ja tugeval
vajutamisel rakendatakse
automaatselt maksimaalset
pidurdusjõudu.
Pidurivõimendi toimimisest annab
märku piduripedaali pulseerimine ja
suurem takistus, kui vajutate
piduripedaali.
Piduripedaali tuleb vajutada
muutumatu jõuga seni, kuni on vaja
pidurdada maksimaalse
pidurdusjõuga. Piduripedaali
vabastamisel väheneb automaatselt
maksimaalne pidurdusjõud.
