OPEL ZAFIRA C 2018.5 Omaniku käsiraamat (in Estonian)

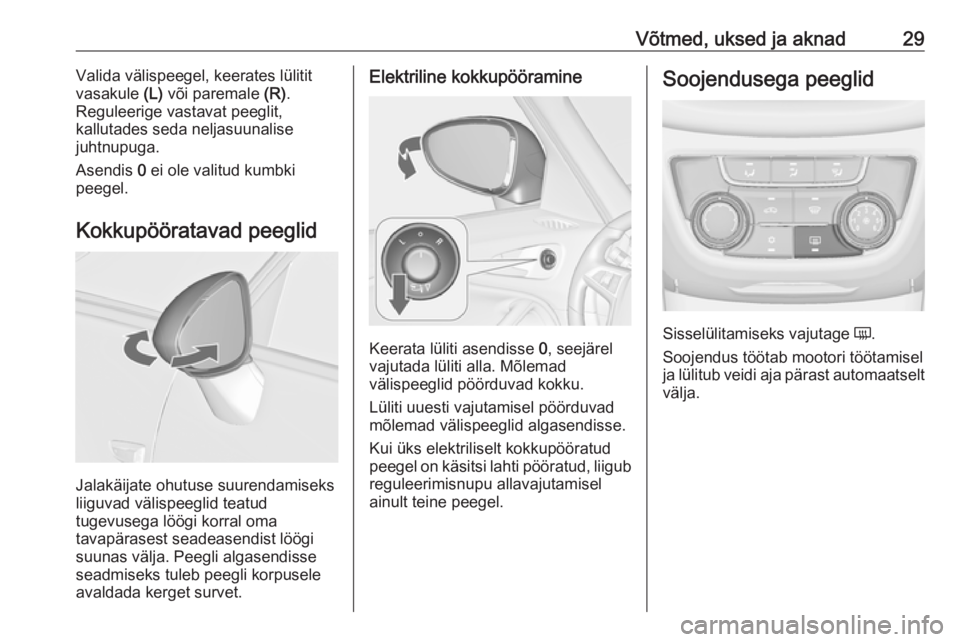

Võtmed, uksed ja aknad29Valida välispeegel, keerates lülitit
vasakule (L) või paremale (R).
Reguleerige vastavat peeglit,
kallutades seda neljasuunalise
juhtnupuga.
Asendis 0 ei ole valitud kumbki
peegel.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist löögi
suunas välja. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.
Elektriline kokkupööramine
Keerata lüliti asendisse 0, seejärel
vajutada lüliti alla. Mõlemad
välispeeglid pöörduvad kokku.
Lüliti uuesti vajutamisel pöörduvad
mõlemad välispeeglid algasendisse.
Kui üks elektriliselt kokkupööratud
peegel on käsitsi lahti pööratud, liigub reguleerimisnupu allavajutamisel
ainult teine peegel.
Soojendusega peeglid
Sisselülitamiseks vajutage Ü.
Soojendus töötab mootori töötamisel
ja lülitub veidi aja pärast automaatselt
välja.

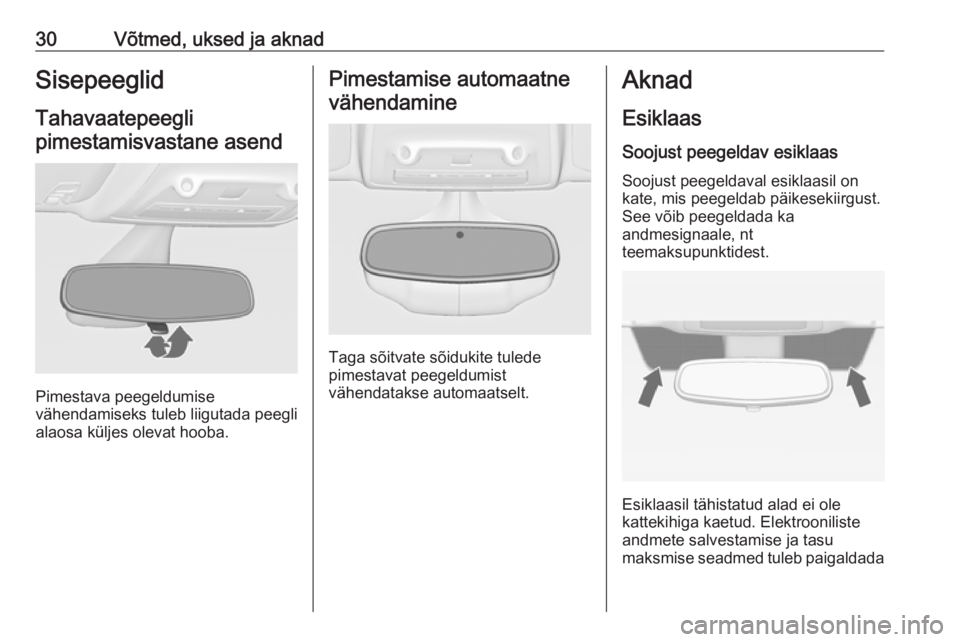

30Võtmed, uksed ja aknadSisepeeglid
Tahavaatepeegli pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.
Pimestamise automaatne
vähendamine
Taga sõitvate sõidukite tulede
pimestavat peegeldumist
vähendatakse automaatselt.
Aknad
Esiklaas Soojust peegeldav esiklaas
Soojust peegeldaval esiklaasil on
kate, mis peegeldab päikesekiirgust.
See võib peegeldada ka
andmesignaale, nt
teemaksupunktidest.
Esiklaasil tähistatud alad ei ole
kattekihiga kaetud. Elektrooniliste
andmete salvestamise ja tasu
maksmise seadmed tuleb paigaldada

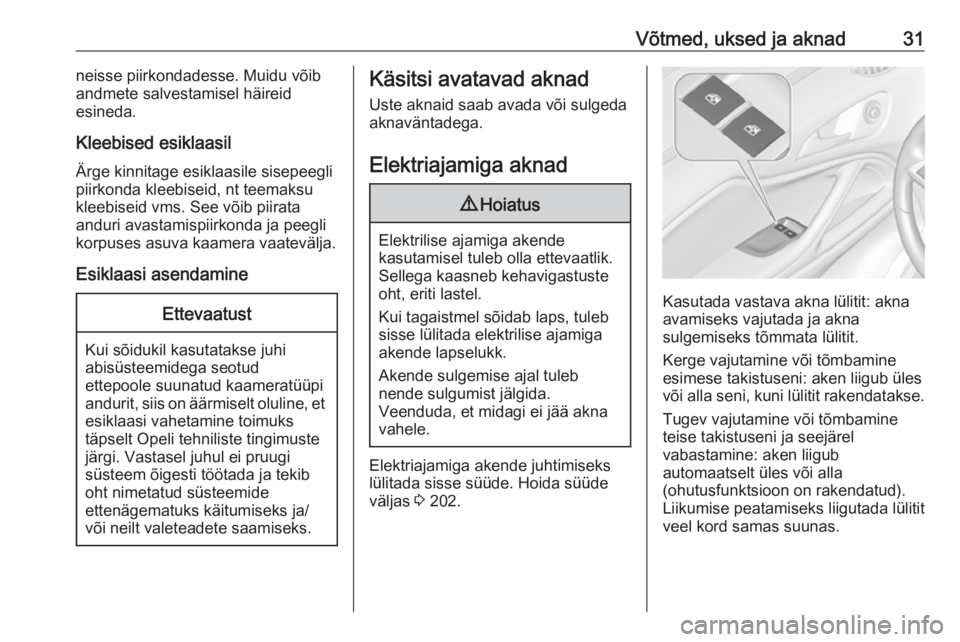

Võtmed, uksed ja aknad31neisse piirkondadesse. Muidu võib
andmete salvestamisel häireid
esineda.
Kleebised esiklaasil
Ärge kinnitage esiklaasile sisepeegli
piirkonda kleebiseid, nt teemaksu
kleebiseid vms. See võib piirata
anduri avastamispiirkonda ja peegli
korpuses asuva kaamera vaatevälja.
Esiklaasi asendamineEttevaatust
Kui sõidukil kasutatakse juhi
abisüsteemidega seotud
ettepoole suunatud kaameratüüpi andurit, siis on äärmiselt oluline, et esiklaasi vahetamine toimuks
täpselt Opeli tehniliste tingimuste
järgi. Vastasel juhul ei pruugi
süsteem õigesti töötada ja tekib
oht nimetatud süsteemide
ettenägematuks käitumiseks ja/
või neilt valeteadete saamiseks.
Käsitsi avatavad aknad
Uste aknaid saab avada või sulgeda aknaväntadega.
Elektriajamiga aknad9 Hoiatus
Elektrilise ajamiga akende
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Kui tagaistmel sõidab laps, tuleb
sisse lülitada elektrilise ajamiga
akende lapselukk.
Akende sulgemise ajal tuleb
nende sulgumist jälgida.
Veenduda, et midagi ei jää akna
vahele.
Elektriajamiga akende juhtimiseks
lülitada sisse süüde. Hoida süüde
väljas 3 202.
Kasutada vastava akna lülitit: akna
avamiseks vajutada ja akna
sulgemiseks tõmmata lülitit.
Kerge vajutamine või tõmbamine
esimese takistuseni: aken liigub üles
või alla seni, kuni lülitit rakendatakse.
Tugev vajutamine või tõmbamine
teise takistuseni ja seejärel
vabastamine: aken liigub
automaatselt üles või alla
(ohutusfunktsioon on rakendatud).
Liikumise peatamiseks liigutada lülitit
veel kord samas suunas.

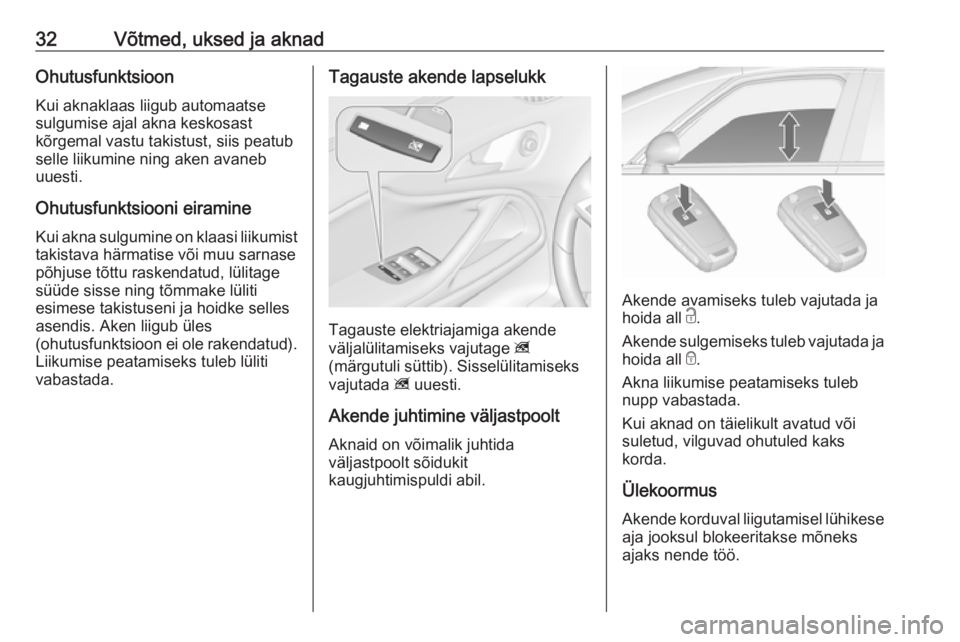

32Võtmed, uksed ja aknadOhutusfunktsioonKui aknaklaas liigub automaatse
sulgumise ajal akna keskosast
kõrgemal vastu takistust, siis peatub
selle liikumine ning aken avaneb
uuesti.
Ohutusfunktsiooni eiramine Kui akna sulgumine on klaasi liikumist takistava härmatise või muu sarnase
põhjuse tõttu raskendatud, lülitage
süüde sisse ning tõmmake lüliti
esimese takistuseni ja hoidke selles
asendis. Aken liigub üles
(ohutusfunktsioon ei ole rakendatud).
Liikumise peatamiseks tuleb lüliti
vabastada.Tagauste akende lapselukk
Tagauste elektriajamiga akende
väljalülitamiseks vajutage z
(märgutuli süttib). Sisselülitamiseks
vajutada z uuesti.
Akende juhtimine väljastpoolt
Aknaid on võimalik juhtida
väljastpoolt sõidukit
kaugjuhtimispuldi abil.
Akende avamiseks tuleb vajutada ja
hoida all c.
Akende sulgemiseks tuleb vajutada ja
hoida all e.
Akna liikumise peatamiseks tuleb
nupp vabastada.
Kui aknad on täielikult avatud või
suletud, vilguvad ohutuled kaks
korda.
Ülekoormus
Akende korduval liigutamisel lühikese aja jooksul blokeeritakse mõneksajaks nende töö.

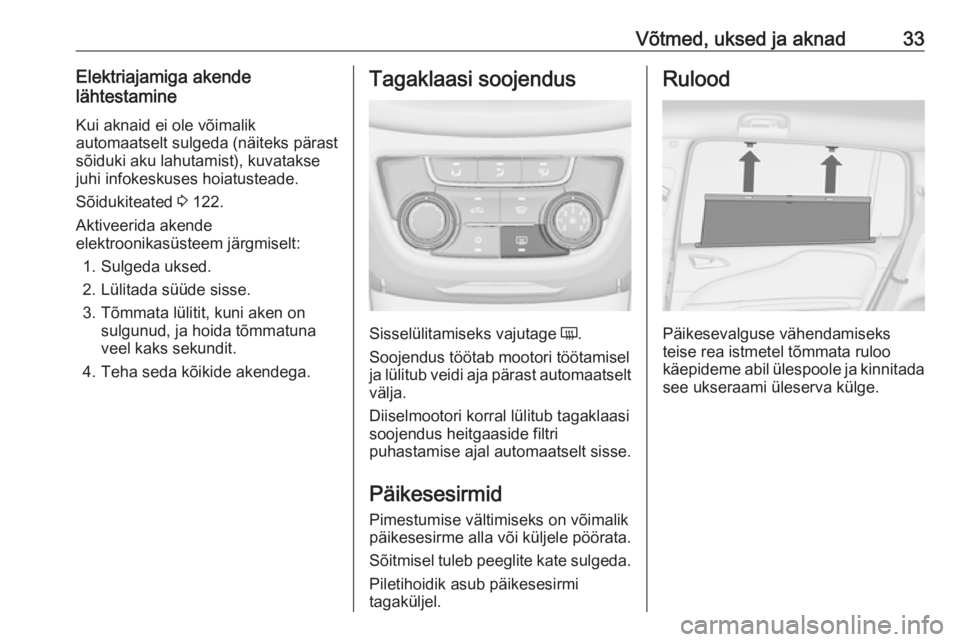

Võtmed, uksed ja aknad33Elektriajamiga akende
lähtestamine
Kui aknaid ei ole võimalik
automaatselt sulgeda (näiteks pärast
sõiduki aku lahutamist), kuvatakse
juhi infokeskuses hoiatusteade.
Sõidukiteated 3 122.
Aktiveerida akende
elektroonikasüsteem järgmiselt:
1. Sulgeda uksed.
2. Lülitada süüde sisse.
3. Tõmmata lülitit, kuni aken on sulgunud, ja hoida tõmmatuna
veel kaks sekundit.
4. Teha seda kõikide akendega.Tagaklaasi soojendus
Sisselülitamiseks vajutage Ü.
Soojendus töötab mootori töötamisel
ja lülitub veidi aja pärast automaatselt
välja.
Diiselmootori korral lülitub tagaklaasi
soojendus heitgaaside filtri
puhastamise ajal automaatselt sisse.
Päikesesirmid Pimestumise vältimiseks on võimalik
päikesesirme alla või küljele pöörata.
Sõitmisel tuleb peeglite kate sulgeda.
Piletihoidik asub päikesesirmi
tagaküljel.
Rulood
Päikesevalguse vähendamiseks
teise rea istmetel tõmmata ruloo
käepideme abil ülespoole ja kinnitada see ukseraami üleserva külge.

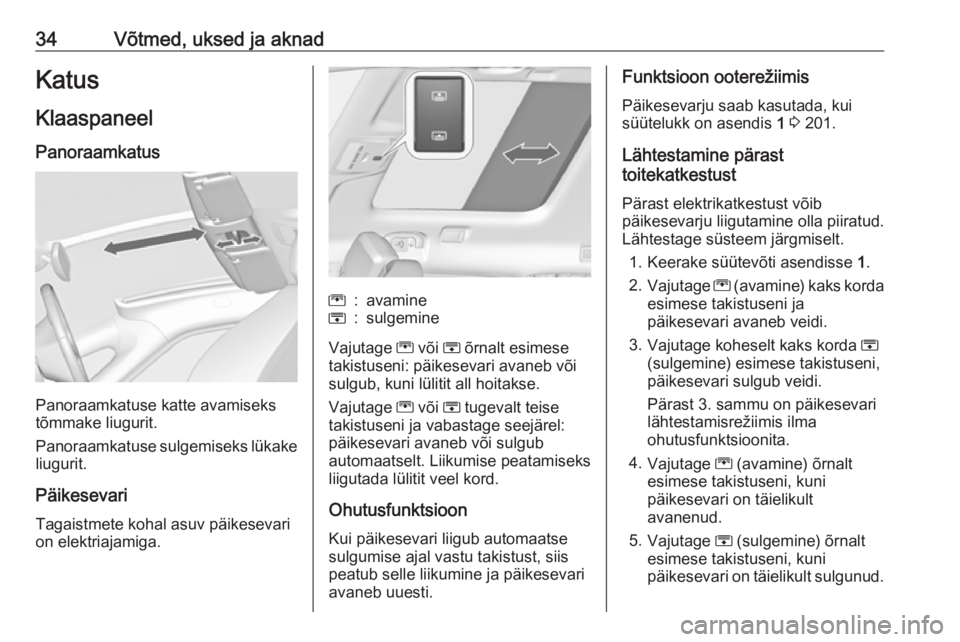

34Võtmed, uksed ja aknadKatusKlaaspaneel
Panoraamkatus
Panoraamkatuse katte avamiseks
tõmmake liugurit.
Panoraamkatuse sulgemiseks lükake
liugurit.
Päikesevari
Tagaistmete kohal asuv päikesevari
on elektriajamiga.
G:avamineH:sulgemine
Vajutage G või H õrnalt esimese
takistuseni: päikesevari avaneb või
sulgub, kuni lülitit all hoitakse.
Vajutage G või H tugevalt teise
takistuseni ja vabastage seejärel:
päikesevari avaneb või sulgub
automaatselt. Liikumise peatamiseks
liigutada lülitit veel kord.
Ohutusfunktsioon
Kui päikesevari liigub automaatse
sulgumise ajal vastu takistust, siis
peatub selle liikumine ja päikesevari
avaneb uuesti.
Funktsioon ooterežiimis
Päikesevarju saab kasutada, kui
süütelukk on asendis 1 3 201.
Lähtestamine pärast
toitekatkestust
Pärast elektrikatkestust võib
päikesevarju liigutamine olla piiratud.
Lähtestage süsteem järgmiselt.
1. Keerake süütevõti asendisse 1.
2. Vajutage G (avamine) kaks korda
esimese takistuseni ja
päikesevari avaneb veidi.
3. Vajutage koheselt kaks korda H
(sulgemine) esimese takistuseni,
päikesevari sulgub veidi.
Pärast 3. sammu on päikesevari
lähtestamisrežiimis ilma
ohutusfunktsioonita.
4. Vajutage G (avamine) õrnalt
esimese takistuseni, kuni päikesevari on täielikult
avanenud.
5. Vajutage H (sulgemine) õrnalt
esimese takistuseni, kuni päikesevari on täielikult sulgunud.

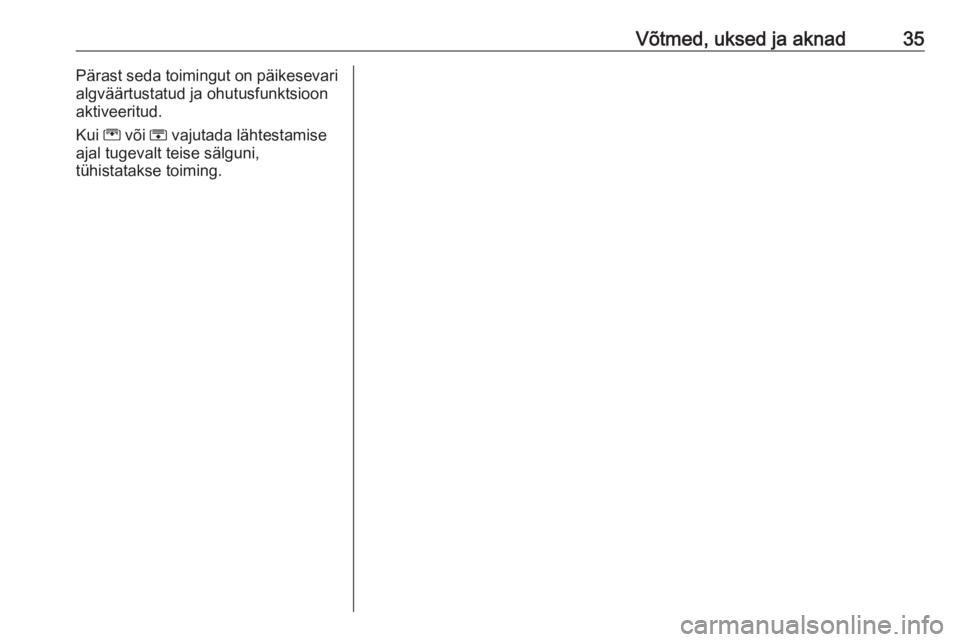

Võtmed, uksed ja aknad35Pärast seda toimingut on päikesevari
algväärtustatud ja ohutusfunktsioon
aktiveeritud.
Kui G või H vajutada lähtestamise
ajal tugevalt teise sälguni,
tühistatakse toiming.

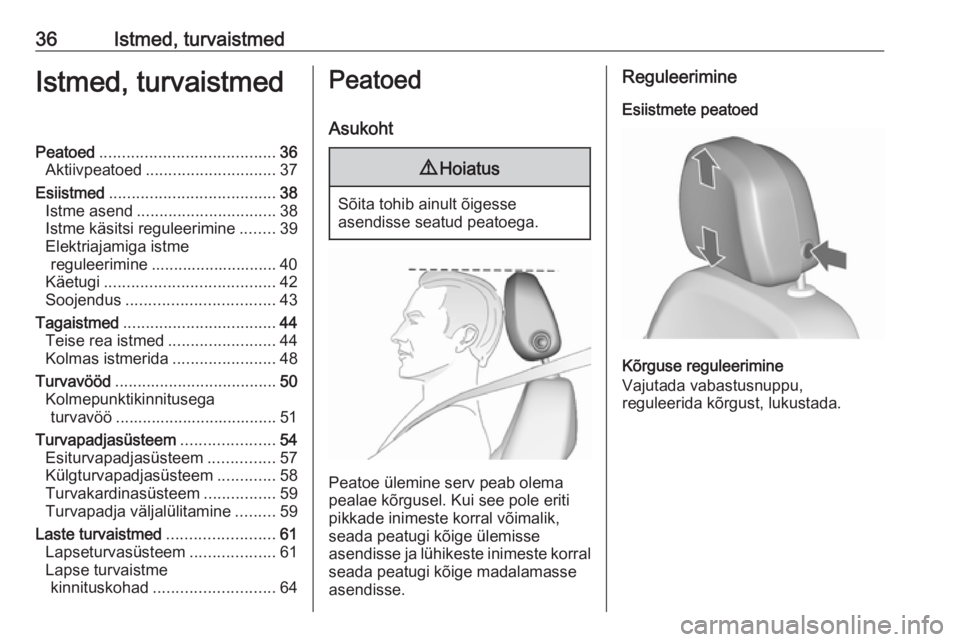

36Istmed, turvaistmedIstmed, turvaistmedPeatoed....................................... 36
Aktiivpeatoed ............................. 37
Esiistmed ..................................... 38
Istme asend ............................... 38
Istme käsitsi reguleerimine ........39
Elektriajamiga istme reguleerimine ............................ 40
Käetugi ...................................... 42
Soojendus ................................. 43
Tagaistmed .................................. 44
Teise rea istmed ........................44
Kolmas istmerida .......................48
Turvavööd .................................... 50
Kolmepunktikinnitusega turvavöö .................................... 51
Turvapadjasüsteem .....................54
Esiturvapadjasüsteem ...............57
Külgturvapadjasüsteem .............58
Turvakardinasüsteem ................59
Turvapadja väljalülitamine .........59
Laste turvaistmed ........................61
Lapseturvasüsteem ...................61
Lapse turvaistme kinnituskohad ........................... 64Peatoed
Asukoht9 Hoiatus
Sõita tohib ainult õigesse
asendisse seatud peatoega.
Peatoe ülemine serv peab olema
pealae kõrgusel. Kui see pole eriti
pikkade inimeste korral võimalik,
seada peatugi kõige ülemisse
asendisse ja lühikeste inimeste korral seada peatugi kõige madalamasse
asendisse.
Reguleerimine
Esiistmete peatoed
Kõrguse reguleerimine
Vajutada vabastusnuppu,
reguleerida kõrgust, lukustada.

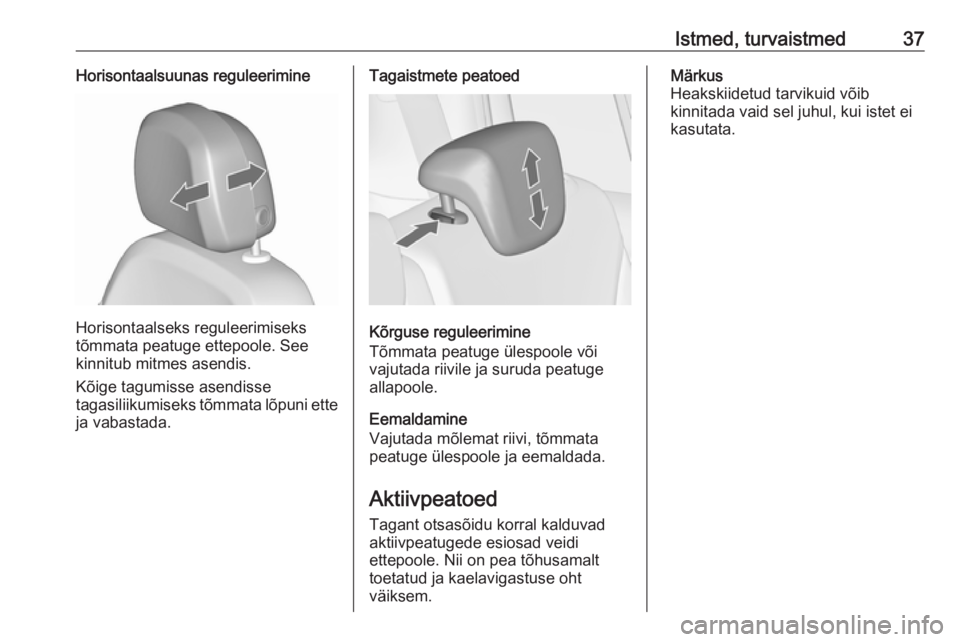

Istmed, turvaistmed37Horisontaalsuunas reguleerimine
Horisontaalseks reguleerimiseks
tõmmata peatuge ettepoole. See
kinnitub mitmes asendis.
Kõige tagumisse asendisse
tagasiliikumiseks tõmmata lõpuni ette
ja vabastada.
Tagaistmete peatoed
Kõrguse reguleerimine
Tõmmata peatuge ülespoole või
vajutada riivile ja suruda peatuge
allapoole.
Eemaldamine
Vajutada mõlemat riivi, tõmmata
peatuge ülespoole ja eemaldada.
Aktiivpeatoed
Tagant otsasõidu korral kalduvad
aktiivpeatugede esiosad veidi
ettepoole. Nii on pea tõhusamalt
toetatud ja kaelavigastuse oht
väiksem.
Märkus
Heakskiidetud tarvikuid võib
kinnitada vaid sel juhul, kui istet ei
kasutata.

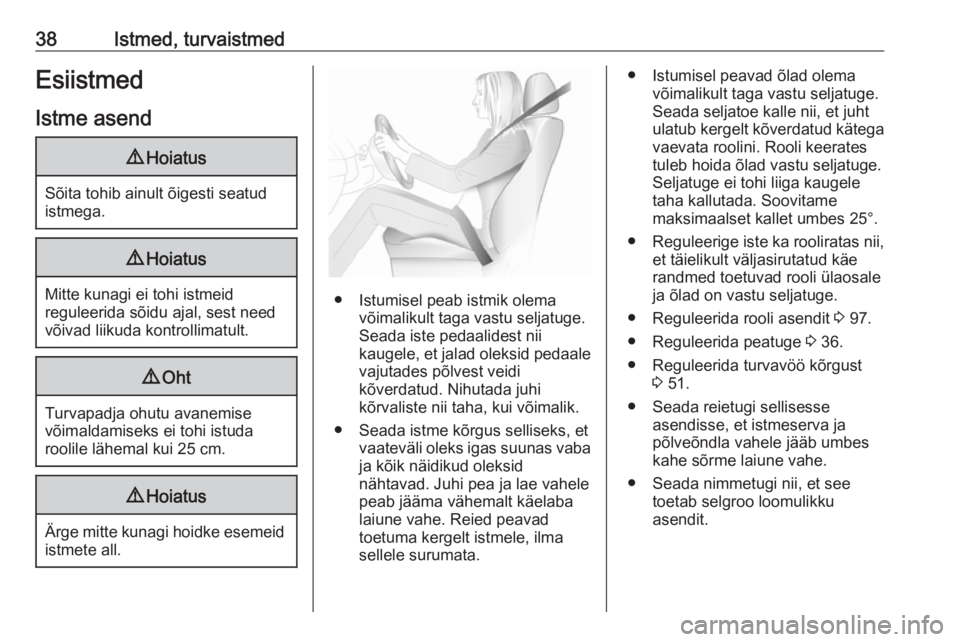

38Istmed, turvaistmedEsiistmed
Istme asend9 Hoiatus
Sõita tohib ainult õigesti seatud
istmega.
9 Hoiatus
Mitte kunagi ei tohi istmeid
reguleerida sõidu ajal, sest need
võivad liikuda kontrollimatult.
9 Oht
Turvapadja ohutu avanemise
võimaldamiseks ei tohi istuda
roolile lähemal kui 25 cm.
9 Hoiatus
Ärge mitte kunagi hoidke esemeid
istmete all.
● Istumisel peab istmik olema võimalikult taga vastu seljatuge.Seada iste pedaalidest nii
kaugele, et jalad oleksid pedaale
vajutades põlvest veidi
kõverdatud. Nihutada juhi
kõrvaliste nii taha, kui võimalik.
● Seada istme kõrgus selliseks, et vaateväli oleks igas suunas vabaja kõik näidikud oleksid
nähtavad. Juhi pea ja lae vahele peab jääma vähemalt käelaba
laiune vahe. Reied peavad
toetuma kergelt istmele, ilma
sellele surumata.
● Istumisel peavad õlad olema võimalikult taga vastu seljatuge.
Seada seljatoe kalle nii, et juht
ulatub kergelt kõverdatud kätega vaevata roolini. Rooli keerates
tuleb hoida õlad vastu seljatuge.
Seljatuge ei tohi liiga kaugele
taha kallutada. Soovitame
maksimaalset kallet umbes 25°.
● Reguleerige iste ka rooliratas nii,
et täielikult väljasirutatud käe
randmed toetuvad rooli ülaosale
ja õlad on vastu seljatuge.
● Reguleerida rooli asendit 3 97.
● Reguleerida peatuge 3 36.
● Reguleerida turvavöö kõrgust 3 51.
● Seada reietugi sellisesse asendisse, et istmeserva ja
põlveõndla vahele jääb umbes
kahe sõrme laiune vahe.
● Seada nimmetugi nii, et see toetab selgroo loomulikku
asendit.
