OPEL ZAFIRA C 2018.5 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed59Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
Turvakardinasüsteem ei kaitse
kolmandal istmereal istujaid.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Kui lapseturvasüsteem
paigaldatakse juhi kõrvalistmele, tuleb kõrvalistme esiturvapadja ja
külgturvapadja süsteem välja lülitada.
Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
käitatavast lülitist armatuurlaua
kaassõitja küljel.

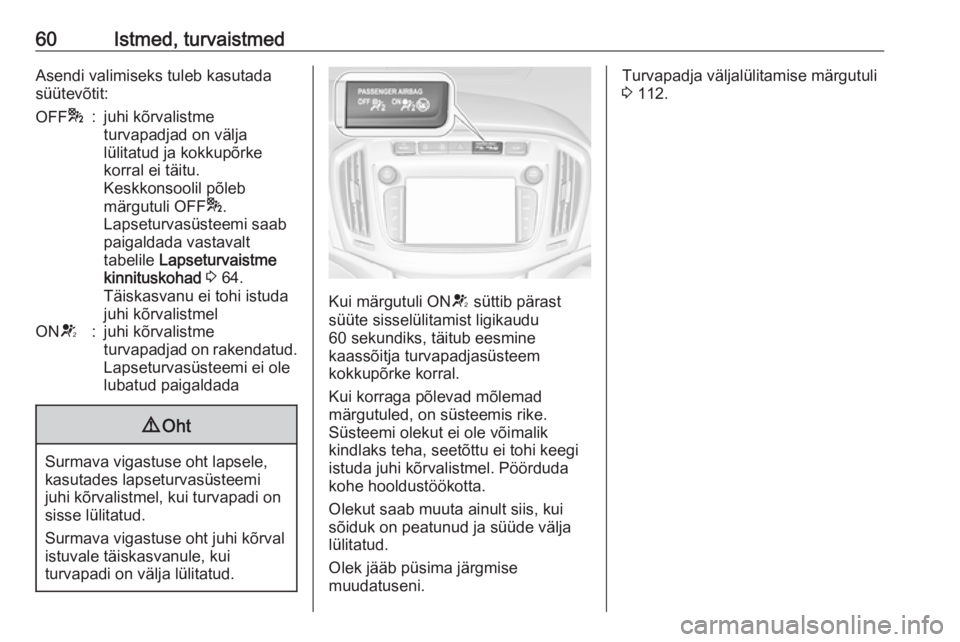

60Istmed, turvaistmedAsendi valimiseks tuleb kasutada
süütevõtit:OFF *:juhi kõrvalistme
turvapadjad on välja
lülitatud ja kokkupõrke
korral ei täitu.
Keskkonsoolil põleb
märgutuli OFF *.
Lapseturvasüsteemi saab
paigaldada vastavalt
tabelile Lapseturvaistme
kinnituskohad 3 64.
Täiskasvanu ei tohi istuda
juhi kõrvalistmelON V:juhi kõrvalistme
turvapadjad on rakendatud.
Lapseturvasüsteemi ei ole
lubatud paigaldada9 Oht
Surmava vigastuse oht lapsele,
kasutades lapseturvasüsteemi
juhi kõrvalistmel, kui turvapadi on
sisse lülitatud.
Surmava vigastuse oht juhi kõrval
istuvale täiskasvanule, kui
turvapadi on välja lülitatud.
Kui märgutuli ON V süttib pärast
süüte sisselülitamist ligikaudu 60 sekundiks, täitub eesmine
kaassõitja turvapadjasüsteem
kokkupõrke korral.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi
istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli 3 112.

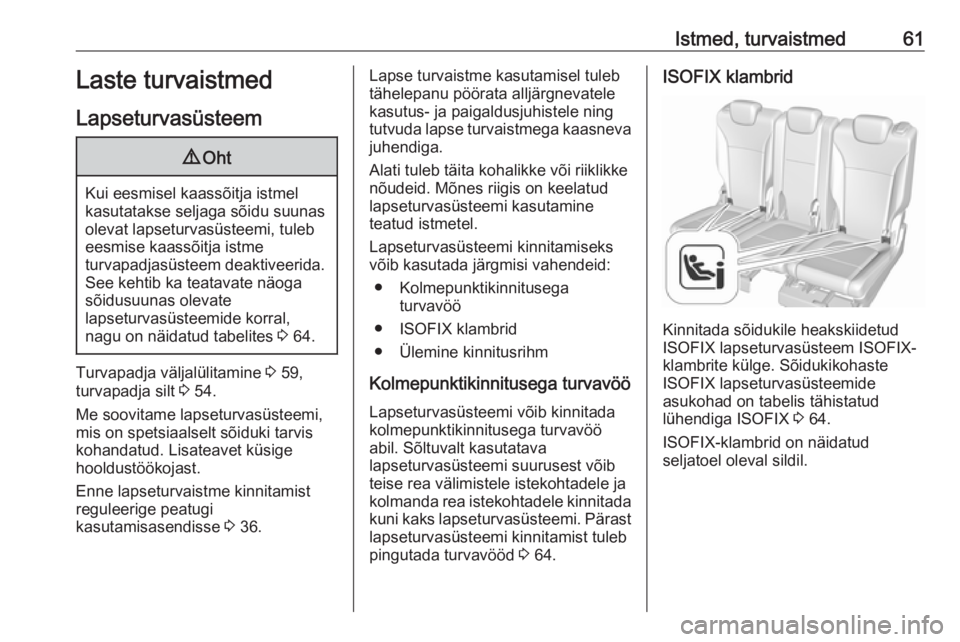

Istmed, turvaistmed61Laste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 64.
Turvapadja väljalülitamine 3 59,
turvapadja silt 3 54.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Enne lapseturvaistme kinnitamist reguleerige peatugi
kasutamisasendisse 3 36.
Lapse turvaistme kasutamisel tuleb
tähelepanu pöörata alljärgnevatele
kasutus- ja paigaldusjuhistele ning
tutvuda lapse turvaistmega kaasneva juhendiga.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on keelatud
lapseturvasüsteemi kasutamine
teatud istmetel.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid:
● Kolmepunktikinnitusega turvavöö
● ISOFIX klambrid
● Ülemine kinnitusrihm
Kolmepunktikinnitusega turvavöö
Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil. Sõltuvalt kasutatava
lapseturvasüsteemi suurusest võib
teise rea välimistele istekohtadele ja
kolmanda rea istekohtadele kinnitada
kuni kaks lapseturvasüsteemi. Pärast lapseturvasüsteemi kinnitamist tuleb
pingutada turvavööd 3 64.ISOFIX klambrid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX-
klambrite külge. Sõidukikohaste
ISOFIX lapseturvasüsteemide
asukohad on tabelis tähistatud
lühendiga ISOFIX 3 64.
ISOFIX-klambrid on näidatud
seljatoel oleval sildil.

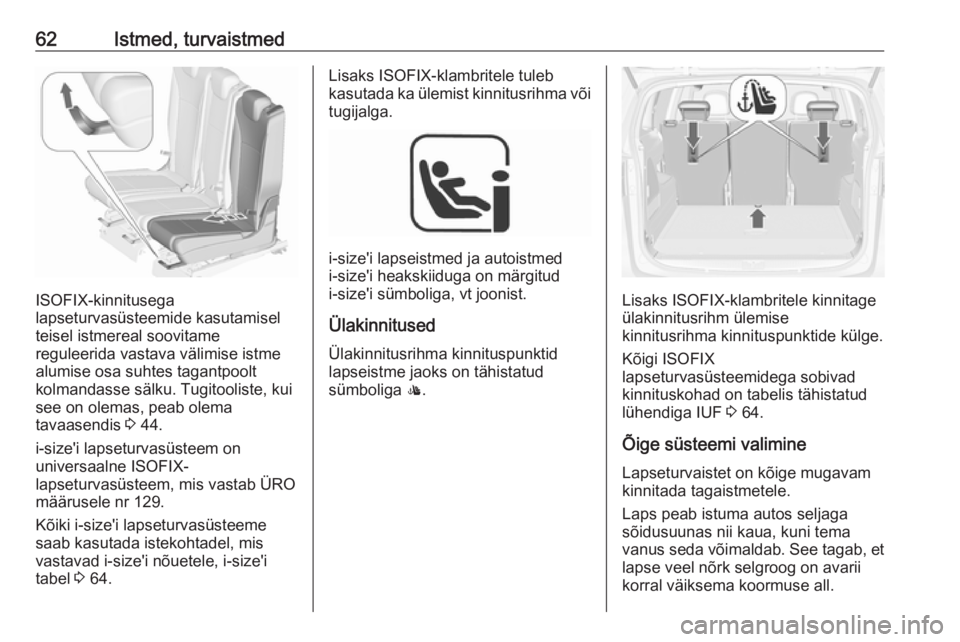

62Istmed, turvaistmed
ISOFIX-kinnitusega
lapseturvasüsteemide kasutamisel
teisel istmereal soovitame
reguleerida vastava välimise istme
alumise osa suhtes tagantpoolt
kolmandasse sälku. Tugitooliste, kui
see on olemas, peab olema
tavaasendis 3 44.
i-size'i lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.
Kõiki i-size'i lapseturvasüsteeme
saab kasutada istekohtadel, mis
vastavad i-size'i nõuetele, i-size'i
tabel 3 64.
Lisaks ISOFIX-klambritele tuleb
kasutada ka ülemist kinnitusrihma või
tugijalga.
i-size'i lapseistmed ja autoistmed
i-size'i heakskiiduga on märgitud
i-size'i sümboliga, vt joonist.
Ülakinnitused
Ülakinnitusrihma kinnituspunktid
lapseistme jaoks on tähistatud
sümboliga :.
Lisaks ISOFIX-klambritele kinnitage
ülakinnitusrihm ülemise
kinnitusrihma kinnituspunktide külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 64.
Õige süsteemi valimine Lapseturvaistet on kõige mugavamkinnitada tagaistmetele.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.

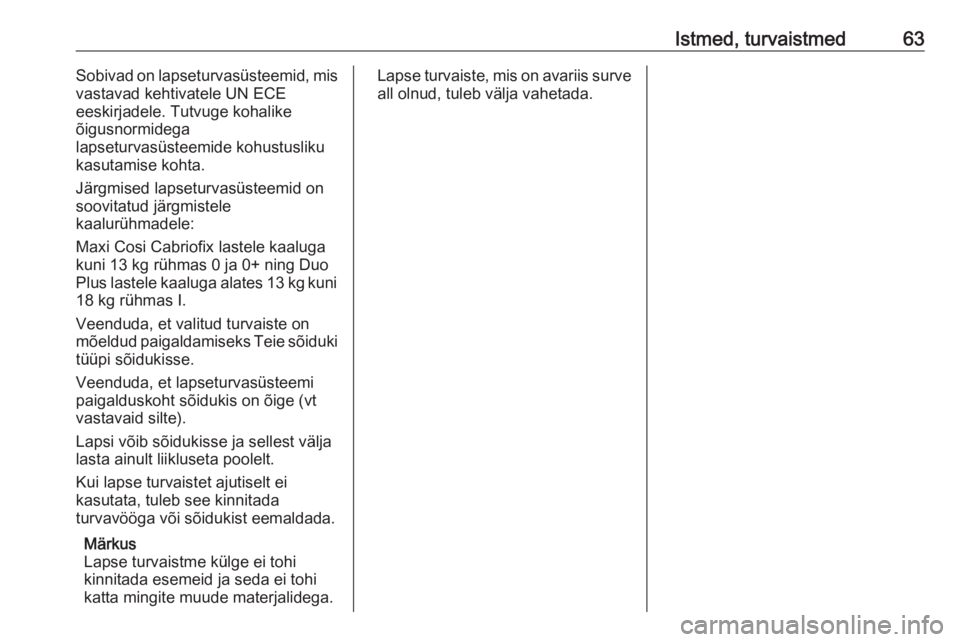

Istmed, turvaistmed63Sobivad on lapseturvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele:
Maxi Cosi Cabriofix lastele kaaluga
kuni 13 kg rühmas 0 ja 0+ ning Duo Plus lastele kaaluga alates 13 kg kuni
18 kg rühmas I.
Veenduda, et valitud turvaiste on mõeldud paigaldamiseks Teie sõiduki
tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapse turvaistet ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

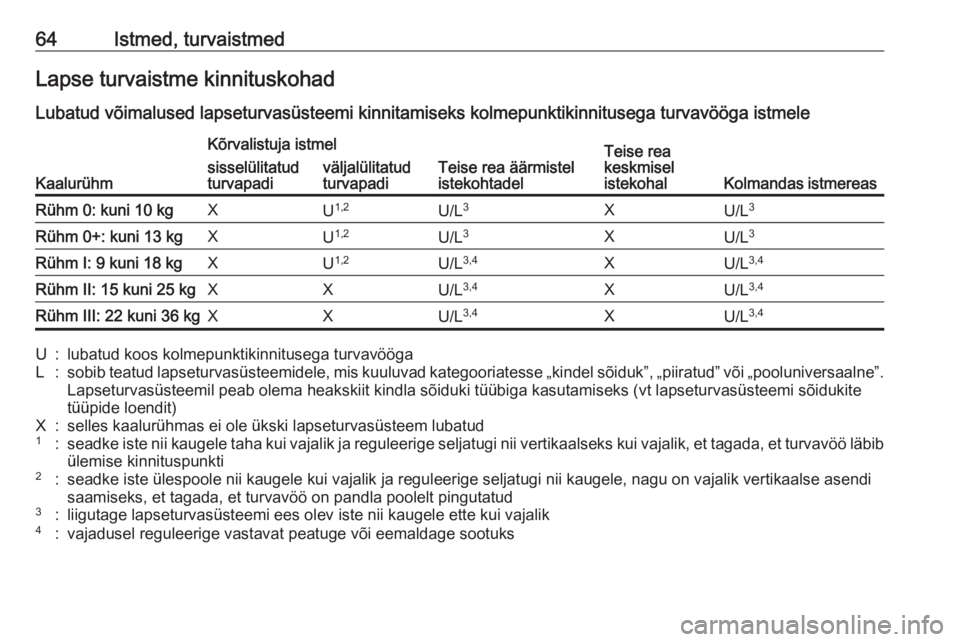

64Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohal
Kolmandas istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgXU 1,2U/L 3XU/L3Rühm 0+: kuni 13 kgXU1,2U/L 3XU/L 3Rühm I: 9 kuni 18 kgXU1,2U/L 3,4XU/L 3,4Rühm II: 15 kuni 25 kgXXU/L3,4XU/L3,4Rühm III: 22 kuni 36 kgXXU/L3,4XU/L3,4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavöö läbib
ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi
saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

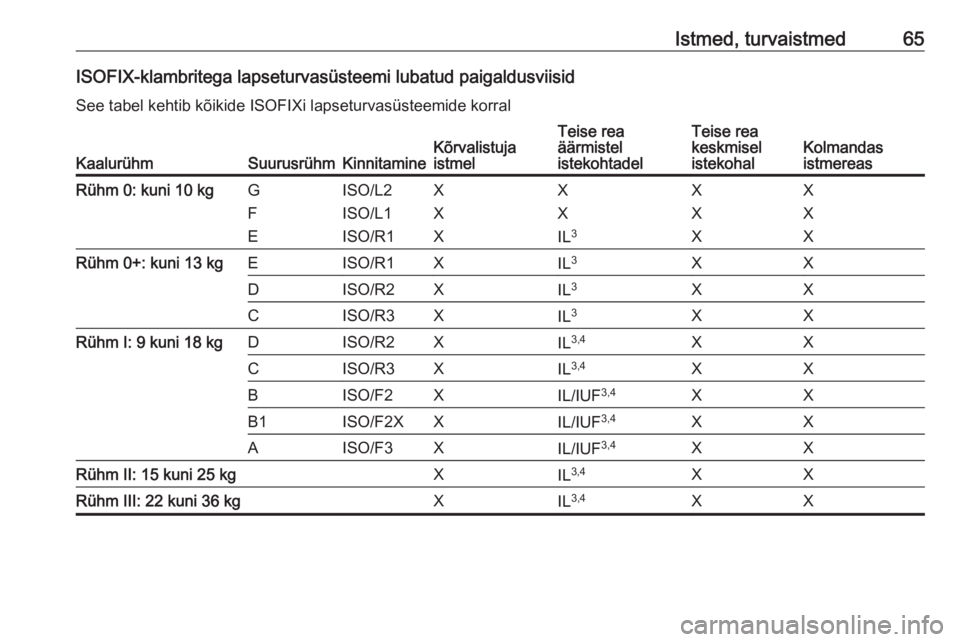

Istmed, turvaistmed65ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisidSee tabel kehtib kõikide ISOFIXi lapseturvasüsteemide korral
KaalurühmSuurusrühmKinnitamineKõrvalistuja
istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereasRühm 0: kuni 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XRühm 0+: kuni 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXRühm I: 9 kuni 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL/IUF 3,4XXB1ISO/F2XXIL/IUF3,4XXAISO/F3XIL/IUF3,4XXRühm II: 15 kuni 25 kgXIL3,4XXRühm III: 22 kuni 36 kgXIL3,4XX

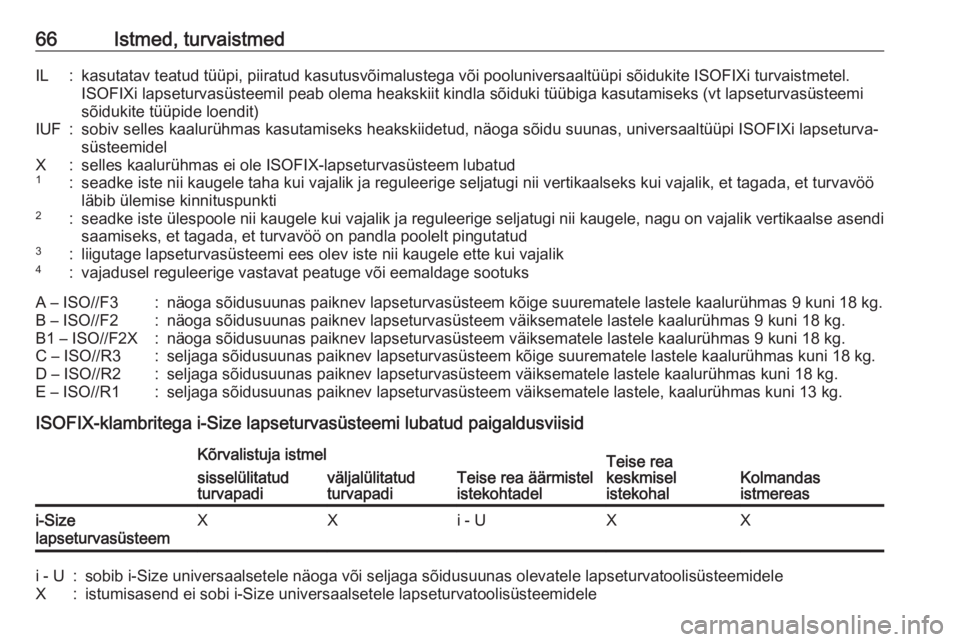

66Istmed, turvaistmedIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐süsteemidelX:selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavööläbib ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuksA – ISO//F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO//F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO//F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO//R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO//R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO//R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

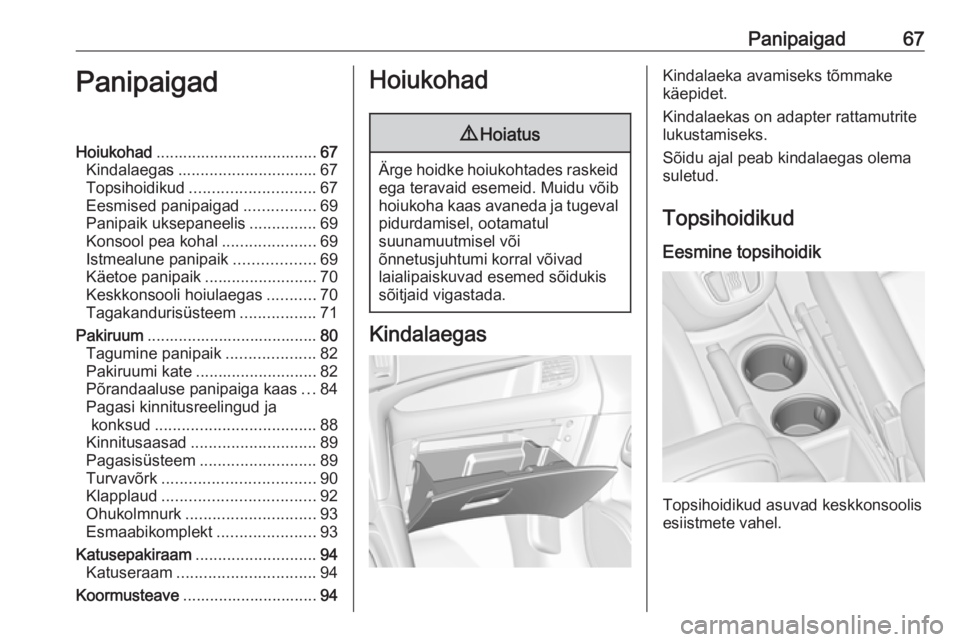

Panipaigad67PanipaigadHoiukohad.................................... 67
Kindalaegas ............................... 67
Topsihoidikud ............................ 67
Eesmised panipaigad ................69
Panipaik uksepaneelis ...............69
Konsool pea kohal .....................69
Istmealune panipaik ..................69
Käetoe panipaik .........................70
Keskkonsooli hoiulaegas ...........70
Tagakandurisüsteem .................71
Pakiruum ...................................... 80
Tagumine panipaik ....................82
Pakiruumi kate ........................... 82
Põrandaaluse panipaiga kaas ...84
Pagasi kinnitusreelingud ja konksud .................................... 88
Kinnitusaasad ............................ 89
Pagasisüsteem .......................... 89
Turvavõrk .................................. 90
Klapplaud .................................. 92
Ohukolmnurk ............................. 93
Esmaabikomplekt ......................93
Katusepakiraam ........................... 94
Katuseraam ............................... 94
Koormusteave .............................. 94Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka avamiseks tõmmake
käepidet.
Kindalaekas on adapter rattamutrite
lukustamiseks.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud Eesmine topsihoidik
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel.

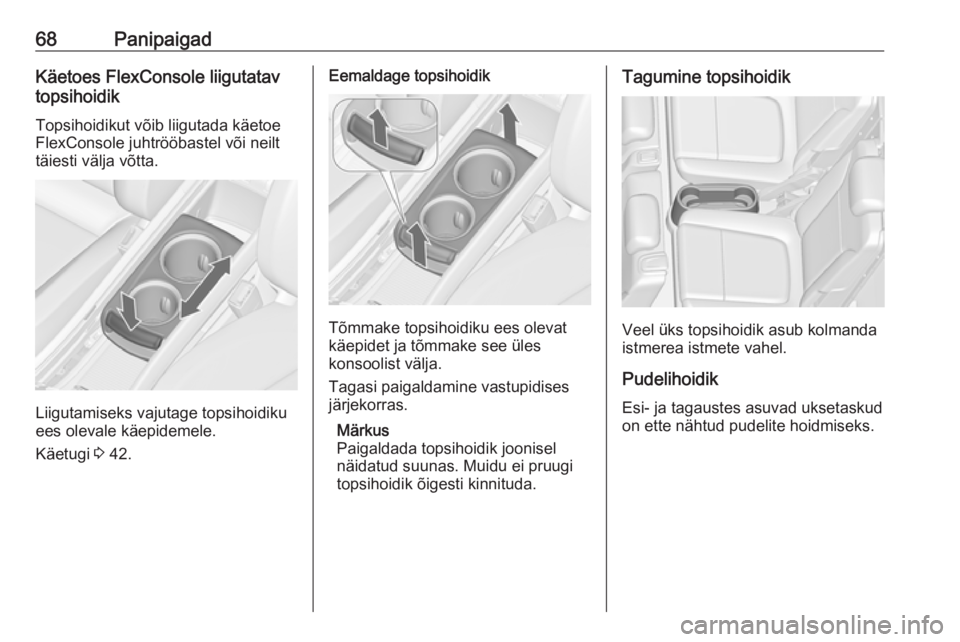

68PanipaigadKäetoes FlexConsole liigutatav
topsihoidik
Topsihoidikut võib liigutada käetoe FlexConsole juhtrööbastel või neilt
täiesti välja võtta.
Liigutamiseks vajutage topsihoidiku
ees olevale käepidemele.
Käetugi 3 42.
Eemaldage topsihoidik
Tõmmake topsihoidiku ees olevat
käepidet ja tõmmake see üles
konsoolist välja.
Tagasi paigaldamine vastupidises
järjekorras.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Tagumine topsihoidik
Veel üks topsihoidik asub kolmanda
istmerea istmete vahel.
Pudelihoidik
Esi- ja tagaustes asuvad uksetaskud
on ette nähtud pudelite hoidmiseks.
