Řízení vozidla a jeho provoz209Systém stop-startSystém stop-start pomáhá šetřit
palivo a snížit emise výfukových
plynů. Pokud to situace dovolí, motor
se vypne, jakmile se vozidlo pohybuje
pomalou rychlostí nebo stojí, např. na
křižovatce nebo v dopravní zácpě. Po sešlápnutí spojky se motor
automaticky nastartuje. Snímač
akumulátoru vozidla zajistí, že se režim Autostop aktivuje pouze, pokud je akumulátor vozidla dostatečně
nabitý pro další nastartování.
Aktivace
Funkce stop-start je k dispozici
okamžitě po nastartování motoru
a rozjetí vozidla, když jsou splněny
podmínky uvedené v této kapitole.Deaktivace
Systém stop-start deaktivujete ručně, stisknutím tlačítka eco. Deaktivaci
poznáte podle toho, že zhasne dioda
LED na tlačítku.
Autostop
Pokud se vozidlo pohybuje pomalou
rychlostí nebo stojí, aktivujte
Autostop následujícím způsobem:
● Sešlápněte spojkový pedál.
● Páku voliče přesuňte do polohy neutrálu.
● Uvolněte spojkový pedál.
Motor se vypne, přestože zapalování
zůstane zapnuté.
Indikace
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
otáčkoměru.
Po opětovném nastartování jsou
udávány volnoběžné otáčky.
Systém Stop-start se deaktivuje ve
svazích se sklonem 12 % a větších.
Během režimu Autostop funguje
topení i brzdy.

210Řízení vozidla a jeho provozPodmínky pro aktivaci funkce
Autostop
Systém stop-start kontroluje, zda jsou splněny všechny následující
podmínky.
● Funkce stop-start se nevypne manuálně.
● Kapota je zcela zavřená.
● Dveře řidiče jsou zavřené a řidič je připoután bezpečnostním
pásem.
● Akumulátor vozidla je v dobrém stavu a dostatečně nabitý.
● Motor je zahřátý.
● Teplota chladicí kapaliny motoru není příliš vysoká.
● Teplota výfuku motoru není příliš
vysoká, např. po jízdě s vysokým
zatížením motoru.
● Okolní teplota je vyšší než -5 °C.
● Klimatizace umožňuje automatické vypnutí.
● Podtlak brzd je dostačující.● Neprobíhá automatické čištění filtru výfuku.
● Vozidlo jede minimálně rychlostí chůze od posledního režimu
autostop.
Jinak bude funkce Autostop
zakázána.
Některá nastavení klimatizace
mohou funkci Autostop zakázat. Další
podrobnosti - viz kapitola Klimatizace 3 198.
Režim Autostop může být zakázán
okamžitě po jízdě po dálnici.
Záběh nového vozidla 3 206.
Ochrana proti vybití akumulátoru vozidla
Aby bylo zajištěno spolehlivé
startování motoru, součástí systému
stop-start je několik funkcí, které
chrání akumulátor před vybitím.
Opatření zaměřená na úsporu
energie
V režimu Autostop jsou zablokovány
resp. přepnuty do úsporného režimu
některé elektrické funkce jako např.
nezávislé elektrické topení nebovyhřívání zadního okna. Otáčky
ventilátoru klimatizace se sníží, což
snižuje spotřebu energie.
Opětovné nastartování motoru
řidičem
Motor znovu nastartujte sešlápnutím
spojkového pedálu.
Jakmile je motor opět nastartován,
zhasne kontrolka D v informačním
centru řidiče DIC.
Pokud páku voliče vyřadíte z polohy
neutrálu před sešlápnutím
spojkového pedálu, rozsvítí se
kontrolka - nebo se v informačním
centru řidiče zobrazí zpráva.
Kontrolka - 3 115.
Opětovné nastartování motoru
systémem stop-start
Aby bylo možné motor automaticky
nastartovat znovu, páka voliče musí
být v neutrálu.
Pokud v režimu Autostop nastane
některá z dále uvedených situací,
systém stop-start motor automaticky
nastartuje znovu.

Řízení vozidla a jeho provoz211● Funkce stop-start se vypnemanuálně.
● Kapota je otevřená.
● Řidič není připoután bezpečnostním pásem a dveře
řidiče jsou otevřené.
● Teplota motoru je příliš nízká.
● Nabití akumulátoru vozidla je pod
stanovenou úrovní.
● Podtlak brzd není dostačující.
● Vozidlo jede minimálně rychlostí chůze.
● Systém klimatizace vyžaduje nastartování motoru.
● Klimatizace je zapnuta manuálně.
Pokud kapota není zcela zavřená, na
informačním centru řidiče se zobrazí
varovné hlášení.
Pokud se k zásuvce připojí elektrické příslušenství, např. přenosný CD
přehrávač, může při opětovném
startování motoru dojít ke krátkému poklesu napětí.Parkování9 Varování
● Vozidlo neparkujte na povrchu,
který se může snadno vznítit.
Takovýto povrch by se mohl
vznítit od výfukového systému,
který má vysokou teplotu.
● Vždy použijte ruční brzdu. Zatáhněte manuální ruční
brzdu bez tisknutí
uvolňovacího tlačítka. Ve
svahu směrem dolů nebo
nahoru ji zabrzděte co možno nejpevněji. Současně
sešlápněte brzdový pedál, aby
se snížily vyvíjené provozní
síly.
U vozidel s elektrickou
parkovací brzdou zatáhněte za
spínač m a podržte jej
minimálně jednu sekundu,
dokud se trvale nerozsvítí
kontrolka m a nezabrzdí
elektrická parkovací brzda
3 115.
● Vypněte motor.
● Pokud vozidlo je na vodorovném povrchu nebo vesvahu směrem vzhůru, před
vyjmutím klíče zapalování
zařaďte první převodový
stupeň nebo uveďte volicí páku do polohy P. Ve svahu směrem
vzhůru otočte přední kola
směrem od obrubníku.
Pokud vozidlo je ve svahu
směrem dolů, před vyjmutím
klíče zapalování zařaďte
zpětný chod nebo uveďte volicí páku do polohy P. Natočte
přední kola směrem
k obrubníku.
● Zavřete okna.
● Vyjměte klíč zapalování ze spínače. Otáčejte volantem
dokud neucítíte, že se zamknul
zámek řízení.
U vozidel s automatickou
převodovkou je možné vyjmout
klíč ze spínací skříňky pouze
v případě, že je páka voliče
v poloze P.

212Řízení vozidla a jeho provoz● Zamkněte vozidlo.
● Aktivujte alarm.
● Ventilátor chlazení motoru může běžet po vypnutí motoru 3 269.Výstraha
Po jízdě s motorem ve vysokých
otáčkách nebo při velkém zatížení
motoru nechte motor před
vypnutím zapalování běžet
v nízkých otáčkách nebo na
volnoběh asi 30 sekund, aby
nedošlo k poškození
turbodmychadla.
Poznámky
V případě nehody s naplněním
airbagu se motor automaticky vypne pokud se vozidlo během určitého
času zastaví.
Výfuk motoru9 Nebezpečí
Výfukové plyny vznikající při
spalování paliva v motoru,
obsahují jedovatý oxid uhelnatý,
který je bez barvy a bez zápachu.
Vdechování tohoto oxidu je životu
nebezpečné.
Pokud výfukové plyny vniknou do
interiéru vozidla, otevřete okna.
Příčinu poruchy nechte odstranit
v servisu.
Vyvarujte se jízdy s otevřeným
zavazadlovým prostorem, jinak by do vozidla mohly vnikat výfukové
plyny.
Filtr výfuku
Filtr výfuku je filtr pevných částic pro
vznětové a zážehové motory.
Automatický čisticí proces
Systém filtru výfuku zachycuje
škodlivé částice sazí z výfukových
plynů. Tento systém obsahuje funkci
samočinného čištění, která pracuje automaticky během jízdy bez
jakéhokoliv upozornění. Filtr se čistí
pravidelně prostřednictvím spalování
sazí při vysoké teplotě. K tomuto
procesu dochází automaticky při
daných jízdních podmínkách a může trvat až 25 minut. Typicky vyžaduje
dobu v rozmezí sedm až dvanáct
minut. Během této doby se může stát,
že režim Autostop nebude k dispozici a spotřeba paliva bude vyšší.
Vydávání zápachu a kouře během
tohoto procesu je normálním jevem.
Systém vyžaduje čištění
Za určitých podmínek, např. při
jízdách na krátké vzdálenosti, se
systém nemůže sám automaticky
vyčistit.
Pokud vyžaduje filtr čištění
a předchozí jízdní podmínky
neumožnily automatické vyčištění,

Řízení vozidla a jeho provoz213bude to signalizováno rozsvícením
kontrolky % a varovnou zprávou
v informačním centru řidiče.
Po zaplnění filtru výfuku se rozsvítí kontrolka % a současně se zobrazí
varovná zpráva. Co možná nejdříve
zahajte postup čištění.
Pokud filtr výfuku dosáhl maximální
úrovně zaplnění, bude kontrolka %
spolu s varovnou zprávou blikat.
Ihned zahajte postup čištění, aby jste
se vyhnuli poškození motoru.
Aktivace automatického čisticího
procesu
Pro spuštění postupu čištění
pokračujte v jízdě a udržujte otáčky
motoru nad 2000 ot/min. Pokud je
třeba, zařaďte nižší převodový
stupeň. Následně se zahájí proces
čištění filtru výfuku.
Proces čištění proběhne rychleji při
vysokých otáčkách a zatížení.
Kontrolka % zhasne v okamžiku
dokončení samočinného čištění.
Pokračujte v jízdě, dokud se operace samočištění nedokončí.Výstraha
Pokud je to možné, nepřerušujte
proces čištění. Jeďte, dokud se čištění nedokončí, předejde tak
nutnosti provedení údržby nebo
opravy v servisu.
Čisticí proces není možný
Jestliže čištění není z jakéhokoli
důvodu možné, rozsvítí se kontrolka
Z a v informačním centru řidiče se
zobrazí výstražná zpráva. Může být
snížen výkon motoru. Neprodleně
vyhledejte pomoc v servisu.
Katalyzátor Katalyzátor snižuje množství
škodlivých látek ve výfukových
plynech.
Výstraha
Jiné třídy paliva než ty, které jsou
uvedené na stránkách 3 254,
3 323, by mohly poškodit
katalyzátor nebo elektronické
komponenty.
Nespálený benzín se přehřeje
a poškodí katalyzátor. Proto se
vyvarujte nadměrného používání
startéru, vyjetí veškerého benzínu v palivové nádrži a startování
motoru roztlačováním nebo
roztahováním.
V případě vynechávání motoru,
nerovnoměrného chodu motoru,
snížení výkonu motoru nebo jiných
neobvyklých problémů, co možno
nejdříve nechte příčinu poruchy
odstranit v servisu. V nouzovém
případě je možné krátkou dobu
pokračovat v jízdě, a to nízkou
rychlostí vozidla a s nízkými otáčkami motoru.

214Řízení vozidla a jeho provozAdBlue
Všeobecné informace
Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise
oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
kapaliny pro zpracování výfukových
plynů vznětového motoru (DEF) do
výfukového systému. Čpavek
uvolněný z redukčního činidla reaguje s oxidy dusíku (NO x) z výfukových
plynů a přeměňuje je na dusík a vodu.
Označení této kapaliny je AdBlue ®
. Je
to netoxická, nehořlavá, bezbarvá
kapalina bez zápachu, která
obsahuje 32 % močoviny a 68 %
vody.9 Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
Výstraha
Zabraňte kontaktu redukčního činidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Typická spotřeba AdBlue je přibližně
1,2 litru na 1000 km u vozidel
s motorem B16DTH nebo B16DTJ
a dva litry na 1000 km u vozidel
s motorem B20DTH. Spotřeba však
může být i vyšší v závislosti na
jízdním stylu (např. vysoké zatížení
nebo tažení přívěsu).
Nádrž AdBlue Při zbývajícím množství přibližně pětlitrů sepne spínač výšky hladiny
redukčního činidla. Výstražné zprávy
se zobrazují pouze pod touto mezní
hodnotou. Objem nádrže 3 328.
Upozornění na výšku hladiny
V závislosti na vypočteném dojezdu
na zbývající množství AdBlue se
v informačním centru řidiče zobrazují různé zprávy. Tyto zprávy a omezení jsou vyžadována zákonnými
předpisy.
První možnou zprávou je AdBlue
Dojezd: 2400 km .
Tato výstraha se krátce zobrazí
jednou při vypočteném dojezdu.
Jízda není nijak omezena.
Další úroveň výstrahy se aktivuje při
dojezdu kratším než 1750 km. Při
každém zapnutí zapalování se
zobrazí zpráva s aktuálním
dojezdem, kterou je nutné potvrdit
3 121. AdBlue doplňte před aktivací
další úrovně výstrahy.
Při dojezdu na zbývající množství
AdBlue kratším než 900 km se
střídavě zobrazují následující
výstražné zprávy a nelze je potlačit:
● AdBlue Nízká hladina Doplňte
● Start motoru zakázán v 900 km .
Kromě toho nepřetržitě bliká
kontrolka Y.

Řízení vozidla a jeho provoz215Poznámky
V případě vysoké spotřeby AdBlue
se toto varování může zobrazit
v informačním centru řidiče bez
předchozích varovných stupňů.
Poslední úroveň výstrahy se aktivuje
při vyprázdnění nádrže AdBlue.
Motor nelze nastartovat. Střídavě se
zobrazují následující výstražné
zprávy a nelze je potlačit:
● AdBlue Prázdná nádrž Doplňte
● Motor znovu nenastartuje .
Kromě toho nepřetržitě bliká
kontrolka Y.
Při zamezení startu motoru se
zobrazí následující výstražná zpráva:
Doplňte AdBlue, aby bylo možné
nastartovat vozidlo. .
Musí být doplněna plná nádrž
AdBlue, v opačném případě není
možné motor nastartovat.
Upozornění na vysoké emise
Pokud se emise výfukových plynů
zvýší nad určitou hodnotu, zobrazí se
v informačním centru řidiče varování
podobné výstrahám na dojezd.Postupně se zobrazí požadavky na provedení kontroly výfukového
systému a nakonec oznámení
o zamezení opětovného startu
motoru. Tato omezení jsou
vyžadována zákonnými předpisy.
Kontaktujte servis a vyžádejte si
pomoc.
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Pokud není na čerpací stanici
k dispozici čerpací stojan s čerpací
pistolí pro osobní vozidla, vždy
použijte nádoby nebo kanystry
AdBlue s utěsněným plnicím
adaptérem, abyste zabránili
vystříknutí a rozlití redukčního
činidla a zajistili zachycení výparů
v nádrži a neumožnili jejich unik.
AdBlue v nádobách nebo
kanystrech je k dispozici na mnoha
čerpacích stanicích a lze jej také
zakoupit například u prodejců Opel
a dalších maloobchodních
prodejnách.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Doplnění redukčního činidla AdBlue
je systémem rozpoznáno pouze
v případě, že se aktivoval výše
uvedený spínač výšky hladiny
redukčního činidla.
V případě, že není úspěšně
detekováno doplnění redukčního
činidla AdBlue:

216Řízení vozidla a jeho provoz1. Jeďte s vozidlem nepřetržitě10 minut a zajistěte, aby rychlostbyla stále vyšší než 20 km/h.
2. Pokud je doplnění redukčního činidla AdBlue úspěšně
detekováno, zmizí omezení jízdy z důvodu doplnění AdBlue.
Pokud není doplnění redukčního
činidla AdBlue stále detekováno,
vyhledejte pomoc servisu.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaznamenáno. V tomto
případě vozidlo zaparkujte
v prostoru s vyšší okolní teplotou,
dokud kapalina AdBlue nezkapalní.
Poznámky
Při odšroubování ochranného víčka plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.Nádrž AdBlue by se měla doplňovat
na plný objem. Toto se musí provést, pokud je již zobrazena výstražná
zpráva o zamezení opětovného startu
motoru.
Vozidlo musí být zaparkováno na
vodorovném povrchu.
Plnicí hrdlo AdBlue je umístěno za
dvířky plnicího hrdla palivové nádrže,
která jsou umístěna na pravé zadní
straně vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíč ze spínače zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatlačením otevřete klapku plnicího hrdla palivové nádrže
3 257.
4. Odšroubujte ochrannou krytku
z plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zdvihněte nádobu a doplňujte, dokud se nádoba nevyprázdní,
nebo dokud nepřestane redukční
činidlo vytékat z nádoby. To může trvat až pět minut.
8. Nádobu položte na zem a počkejte 15 sekund, dokud se
nevyprázdní hadice.

Řízení vozidla a jeho provoz2179. Odšroubujte hadici z plnicíhohrdla.
10. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu na redukční činidlo AdBlue
zlikvidujte v souladu s požadavky na
ochranu životního prostředí. Hadici
lze znovu použít po vypláchnutí
čistou vodou před zaschnutím
redukčního činidla AdBlue.Automatická
převodovka
Automatická převodovka umožňuje
automatické řazení (automatický
režim) nebo manuální řazení
(manuální režim).
Manuální řazení je možné
v manuálním režimu M klepnutím
páky voliče do polohy + nebo -
3 219.

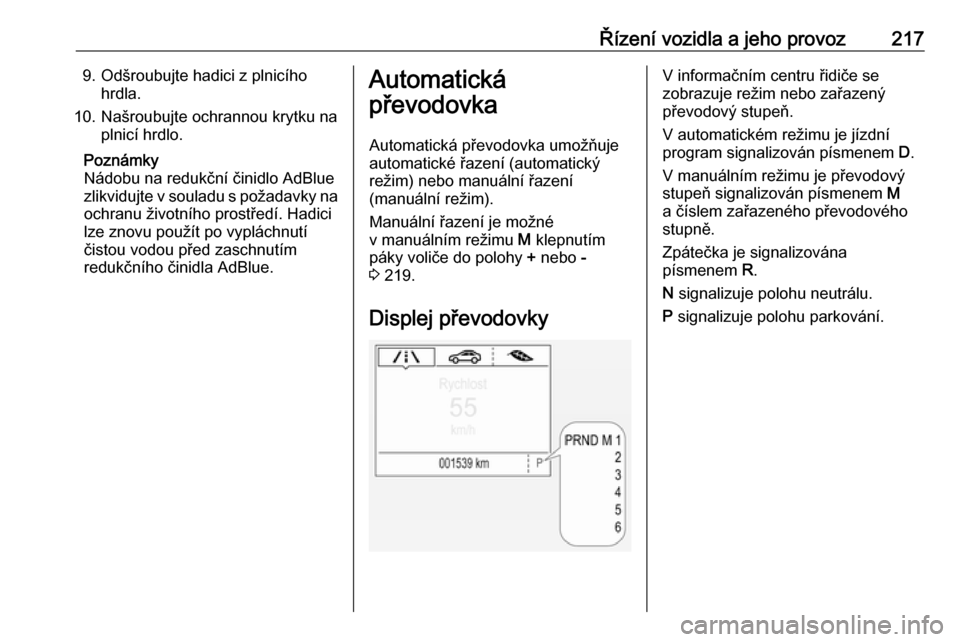

Displej převodovkyV informačním centru řidiče se
zobrazuje režim nebo zařazený
převodový stupeň.
V automatickém režimu je jízdní
program signalizován písmenem D.
V manuálním režimu je převodový stupeň signalizován písmenem M
a číslem zařazeného převodového
stupně.
Zpátečka je signalizována
písmenem R.
N signalizuje polohu neutrálu.
P signalizuje polohu parkování.

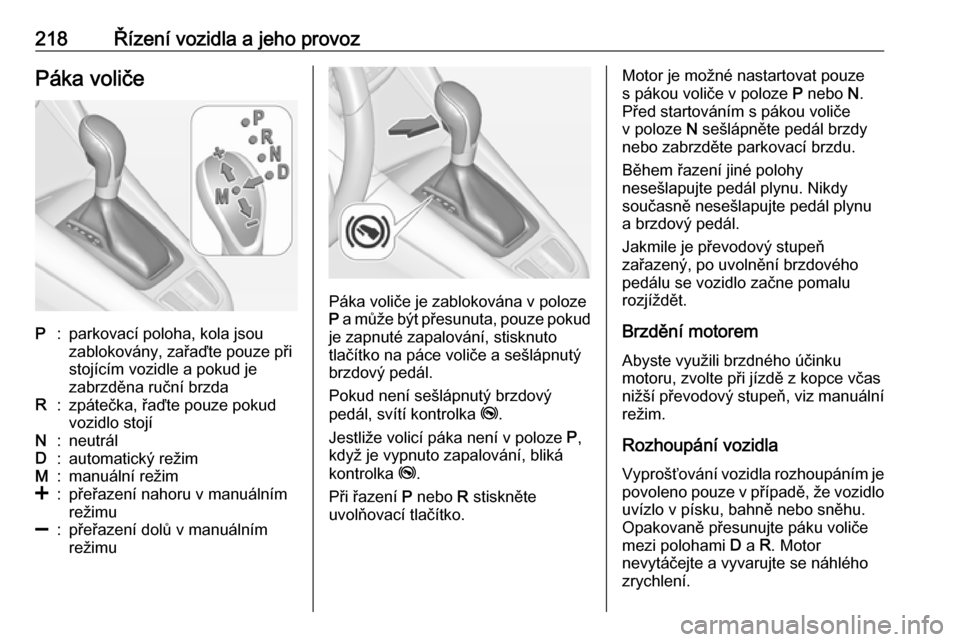

218Řízení vozidla a jeho provozPáka voličeP:parkovací poloha, kola jsou
zablokovány, zařaďte pouze při
stojícím vozidle a pokud je
zabrzděna ruční brzdaR:zpátečka, řaďte pouze pokud
vozidlo stojíN:neutrálD:automatický režimM:manuální režim<:přeřazení nahoru v manuálním
režimu]:přeřazení dolů v manuálním
režimu
Páka voliče je zablokována v poloze
P a může být přesunuta, pouze pokud
je zapnuté zapalování, stisknuto
tlačítko na páce voliče a sešlápnutý brzdový pedál.
Pokud není sešlápnutý brzdový
pedál, svítí kontrolka j.
Jestliže volicí páka není v poloze P,
když je vypnuto zapalování, bliká
kontrolka j.
Při řazení P nebo R stiskněte
uvolňovací tlačítko.
Motor je možné nastartovat pouze
s pákou voliče v poloze P nebo N.
Před startováním s pákou voliče
v poloze N sešlápněte pedál brzdy
nebo zabrzděte parkovací brzdu.
Během řazení jiné polohy
nesešlapujte pedál plynu. Nikdy
současně nesešlapujte pedál plynu
a brzdový pedál.
Jakmile je převodový stupeň
zařazený, po uvolnění brzdového
pedálu se vozidlo začne pomalu
rozjíždět.
Brzdění motoremAbyste využili brzdného účinku
motoru, zvolte při jízdě z kopce včas
nižší převodový stupeň, viz manuální
režim.
Rozhoupání vozidla
Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo
uvízlo v písku, bahně nebo sněhu.
Opakovaně přesunujte páku voliče
mezi polohami D a R. Motor
nevytáčejte a vyvarujte se náhlého zrychlení.
