OPEL ZAFIRA C 2018.5 Uživatelská příručka (in Czech)

Péče o vozidlo299
4. Našroubujte hadičku kompresoruna nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje hodnotu až šest barů
během vyprazdňování nádobky
s těsnicí hmotou (přibližně
30 sekund). Potom začne tlak
klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během deseti
minut. Tlak vzduchu
v pneumatikách 3 330. Po

300Péče o vozidlodosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte dalších deset minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než deset minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za deset minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.

Péče o vozidlo301Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo
kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
sedmi barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné používat od teploty cca. -30 °C.
Dodané adaptéry lze použít i pro
huštění jiných předmětů, například
fotbalových míčů, vzduchových
matrací, nafukovacích člunů atd.
Tyto adaptéry jsou umístěny naspodní straně kompresoru. Chcete-
li jej vyjmout, odšroubujte
vzduchovou hadičku kompresoru
a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 298.
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo 3 304.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmějí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.
Stáhněte kryt kola. Nářadí vozidla
3 290.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí

302Péče o vozidlošroubováku a demontujte.
Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.
2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic nejdříve na
matici nasaďte adaptér před
nasazením klíče na kola. Adaptér
se nachází v odkládací schránce.
3. Některé verze mohou mít bod pro
zvedání vozidla zakrytý.
Vytáhněte kryt do strany.
4. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
5. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.

Péče o vozidlo303
Připojte klíč na kola a se správněvystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
6. Odšroubujte šrouby kola.
7. Vyměňte kolo. Rezervní kolo 3 304.
8. Zašroubujte šrouby kola.
9. Spusťte vozidlo a odmontujte zvedák.
10. Nasaďte klíč na kola a přitom zajistěte, aby byl správně
nasazen, a postupně křížem
utáhněte všechny matice.
Utahovací moment je 140 Nm.
11. Před nainstalováním vystřeďte otvor pro ventil v krytu kola
s ventilem pneumatiky.
Namontujte kryty šroubů kola.
12. Vložte kryt bodu pro zvedáni vozidla.
13. Uložte vyměněné kolo 3 304,
nářadí vozidla 3 290 a adaptér pro
pojistné matice kol 3 69.
14. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.Zvedací poloha pro plošinový
zvedák
Umístění zadního ramene
plošinového zvedáku pod střed
prohlubně prahu dveří.

304Péče o vozidlo
Umístění předního ramene
plošinového zvedáku na podvozek.
Rezervní kolo
Rezervní kolo může být klasifikováno jako nouzové rezervní kolo
v závislosti na jeho velikosti
v porovnání s ostatními
namontovanými koly a předpisy dané
země. V tomto případě platí omezení maximální povolené rychlosti, i když
není na rezervním kole uvedena.
Rezervní kolo má ocelový ráfek.
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Rezervní kolo se nachází v držáku
pod podlahou vozidla.
1. Otevřete úložný prostor v zavazadlovém prostoru 3 290.
2. Sundejte obě krytky nad šrouby s šestihranem.
3. Nasaďte klíč na kola na jedenšestihranný šroub a točte jím protisměru hodinových ručiček, dokud
nezpozorujete odpor.
4. Pokračujte analogicky s druhým šroubem s šestihranem.
5. Nadzvedněte držák rezervníhokola a vyklesněte obě příchytky.

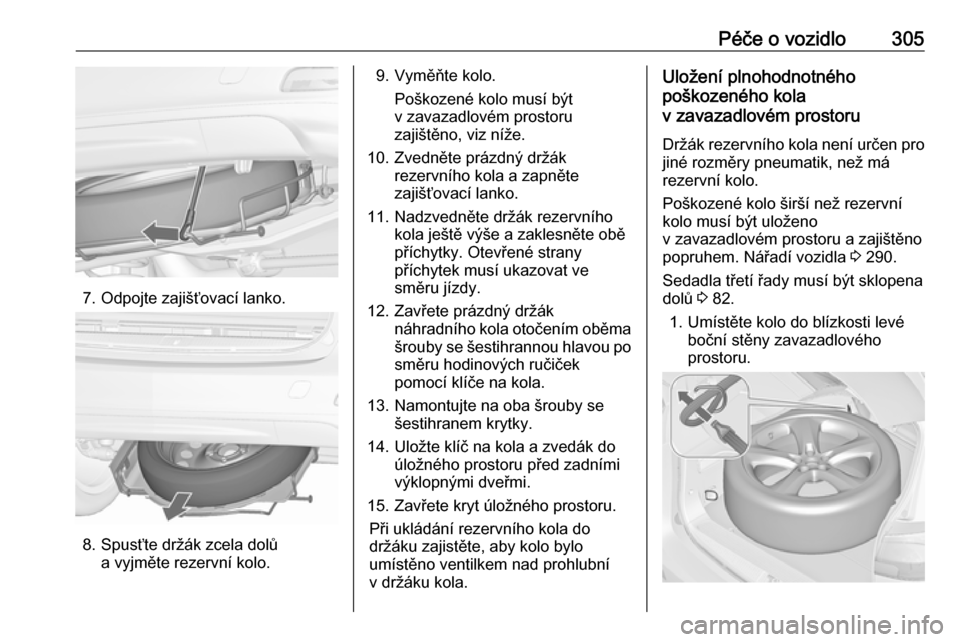

6. Spusťte držák rezervního kola dolů.

Péče o vozidlo305
7. Odpojte zajišťovací lanko.
8. Spusťte držák zcela dolůa vyjměte rezervní kolo.
9. Vyměňte kolo.
Poškozené kolo musí být
v zavazadlovém prostoru
zajištěno, viz níže.
10. Zvedněte prázdný držák rezervního kola a zapněte
zajišťovací lanko.
11. Nadzvedněte držák rezervního kola ještě výše a zaklesněte obě
příchytky. Otevřené strany
příchytek musí ukazovat ve
směru jízdy.
12. Zavřete prázdný držák náhradního kola otočením oběmašrouby se šestihrannou hlavou posměru hodinových ručiček
pomocí klíče na kola.
13. Namontujte na oba šrouby se šestihranem krytky.
14. Uložte klíč na kola a zvedák do úložného prostoru před zadními
výklopnými dveřmi.
15. Zavřete kryt úložného prostoru. Při ukládání rezervního kola do
držáku zajistěte, aby kolo bylo
umístěno ventilkem nad prohlubní v držáku kola.Uložení plnohodnotného
poškozeného kola
v zavazadlovém prostoru
Držák rezervního kola není určen pro
jiné rozměry pneumatik, než má
rezervní kolo.
Poškozené kolo širší než rezervní
kolo musí být uloženo
v zavazadlovém prostoru a zajištěno popruhem. Nářadí vozidla 3 290.
Sedadla třetí řady musí být sklopena dolů 3 82.
1. Umístěte kolo do blízkosti levé boční stěny zavazadlového
prostoru.

306Péče o vozidlo2. Zasuňte konec popruhu sesmyčkou předním poutacím okem
na levé straně.
3. Zasuňte konec popruhu s háčkem
smyčkou a zatáhněte jej, dokud
není popruh bezpečně upevněn
k poutacímu oku.
4. Provlečte popruh skrze ramena kola, jak je ukázáno na obrázku.
5. Háček upevněte k levému zadnímu poutacímu oku.
6. Utáhněte popruh a zajistěte ho pomocí přezky.
9 Nebezpečí
Při jízdě s poškozeným kolem plné
velikosti v zavazadlovém prostoru
vždy jezděte s narovnanými
a zajištěnými opěradly zadních
sedadel.
9 Varování
Uložení zvedáku, kola nebo jiného
příslušenství v zavazadlovém
prostoru by mohlo způsobit
zranění v případě, že není
správně připevněno. Při srážce
nebo náhlém zastavení může
nepřipoutané příslušenství
někoho udeřit.
Zvedák a nářadí vždy uložte do
příslušných úložných schránek
a zajistěte je připevněním.
Poškozené kolo, které je uloženo
do zavazadlového prostoru, musí
vždy být zajištěno popruhem.
Nouzové rezervní koloVýstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.
Jestliže u Vašeho vozidla dojde
k defektu zadní pneumatiky při
vlečení jiného vozidla, dočasné
náhradní kolo namontujte na přední
nápravu a pneumatiku
plnohodnotnou na nápravu zadní.
Sněhové řetězy 3 297.

Péče o vozidlo307Rezervní kolo se směrovou
pneumatikou
Pokud je to možné, namontujtesměrové pneumatiky tak, aby se
otáčely ve směru jízdy. Směr otáčení je vyznačen symbolem (např. šipkou)na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
● Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou
pneumatiku dejte co nejdříve
renovovat nebo opravit
a namontujte ji místo náhradního kola.
● Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí

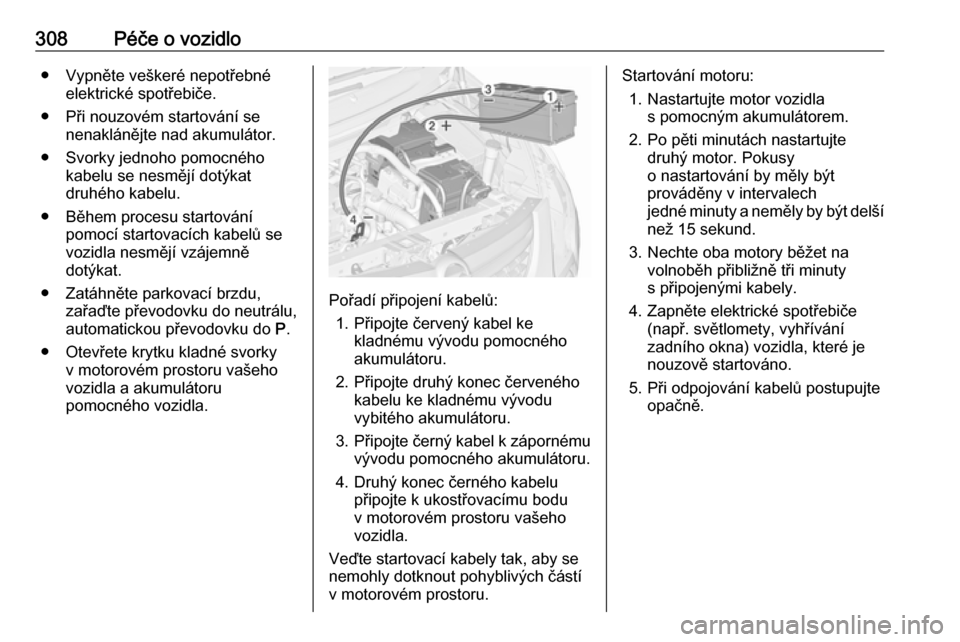

startovacích kabelů
Nestartujte s rychlonabíječkou.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.
Nestartujte s rychlonabíječkou.9 Varování
Při startování motoru pomocí
startovacích kabelů buďte
extrémně opatrní. Jakékoli
odchýlení se od následujících
pokynů může vést ke zraněním
nebo poškození následkem
výbuchu akumulátoru nebo
k poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru s očima, pokožkou,
tkaninami a lakovanými povrchy.
Kapalina obsahuje kyselinu
sírovou, která může při přímém
kontaktu způsobit zranění nebo
hmotné škody.
● Nikdy nevystavujte akumulátor vozidla otevřenému ohni nebo
zdroji jisker.
● Vybitý akumulátor vozidla může zamrznout již při teplotě 0 °C.
Před připojením kabelů nechte
zamrzlý akumulátor vozidla
rozmrznout.
● Při manipulaci s akumulátorem používejte ochranné brýle
a ochranný oděv.
● Ujistěte se, zda má pomocný akumulátor stejné napětí jako
akumulátor vozidla (12 V). Jeho kapacita (Ah) nesmí být výrazně
nižší, než je kapacita vybitého
akumulátoru vozidla.
● Používejte startovací kabely s izolovanými svorkami
a průřezem minimálně 16 mm 2
(25 mm 2
pro vznětové motory).
● Neodpojujte vybitý akumulátor vozidla.

308Péče o vozidlo● Vypněte veškeré nepotřebnéelektrické spotřebiče.
● Při nouzovém startování se nenaklánějte nad akumulátor.
● Svorky jednoho pomocného kabelu se nesmějí dotýkat
druhého kabelu.
● Během procesu startování pomocí startovacích kabelů se
vozidla nesmějí vzájemně
dotýkat.
● Zatáhněte parkovací brzdu, zařaďte převodovku do neutrálu,
automatickou převodovku do P.
● Otevřete krytku kladné svorky v motorovém prostoru vašeho
vozidla a akumulátoru
pomocného vozidla.
Pořadí připojení kabelů:
1. Připojte červený kabel ke kladnému vývodu pomocného
akumulátoru.
2. Připojte druhý konec červeného kabelu ke kladnému vývodu
vybitého akumulátoru.
3. Připojte černý kabel k zápornému
vývodu pomocného akumulátoru.
4. Druhý konec černého kabelu připojte k ukostřovacímu bodu
v motorovém prostoru vašeho
vozidla.
Veďte startovací kabely tak, aby se
nemohly dotknout pohyblivých částí
v motorovém prostoru.
Startování motoru:
1. Nastartujte motor vozidla s pomocným akumulátorem.
2. Po pěti minutách nastartujte druhý motor. Pokusy
o nastartování by měly být
prováděny v intervalech
jedné minuty a neměly by být delší než 15 sekund.
3. Nechte oba motory běžet na volnoběh přibližně tři minuty
s připojenými kabely.
4. Zapněte elektrické spotřebiče (např. světlomety, vyhřívání
zadního okna) vozidla, které je
nouzově startováno.
5. Při odpojování kabelů postupujte opačně.
