Řízení vozidla a jeho provoz259Uzávěrkou proti natankování
nesprávného paliva zajišťuje, že
klapku plnicího hrdla palivové nádrže
lze otevřít pouze čerpací pistoli pro
tankování motorové nafty nebo
nálevky pro nouzové doplnění paliva.
Uzávěr hrdla palivové nádrže otáčejte pomalu doleva.
Uzávěr je možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Čerpací pistoli umístěte do osy rovně
proti plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
V nouzovém případě proveďte
doplnění z kanystru. Musí být použita nálevka, která otevře uzávěr plnicího
hrdla.
Nálevka je umístěna v pravě úložné
schránce v zavazadlovém prostoru.
Nálevku umístěte do osy rovně proti
plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
Pomocí nálevky doplňte motorovou
naftu do palivové nádrže.
Po doplnění vložte nálevku do
plastového sáčku a uložte ji do úložné
schránky.
Systém selektivní katalytické redukce
3 214.
Doplňování zemního plynu
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
9 Varování
Doplňujte pouze maximálním
výstupním tlakem 250 barů.
Používejte pouze tepelně
kompenzované čerpací stanice.
Proces doplňování musí být
dokončen, tj. plnicí hrdlo nesmí být
větráno.

260Řízení vozidla a jeho provozKapacita nádrže na zemní plyn závisí
na venkovní teplotě, plnicím tlaku
a typu systému pro doplňování paliva. Objemy provozních náplní 3 328.
Zavřete dvířka a zaklapněte je.
Výrazy pro „vozidla na zemní plyn“
v zahraničí:NěmčinaErdgasfahrzeugeAngličtinaNGVs = Natural Gas
VehiclesFrancouz‐
štinaVéhicules au gaz
naturel - nebo -
Véhicules GNVItalštinaMetano auto
Výrazy pro „zemní plyn“ v zahraničí:
NěmčinaErdgasAngličtinaCNG = Compressed
Natural GasFrancouz‐
štinaGNV = Gaz Naturel
(pour) Véhicules - nebo
-
CGN = carburantgaz
naturelItalštinaMetano (per auto)
Doplňování zkapalněného plynu
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Plnicí adaptér
Jelikož plnicí systémy nejsou
standardizovány, jsou zapotřebí
různé adaptéry. Ty jsou k dispozici
u distributorů Opel a v autorizovaných servisech Opel.Adaptér ACME: Belgie, Německo,
Irsko, Lucembursko, Švýcarsko

Řízení vozidla a jeho provoz261Adaptér DISH: Bosna-Hercegovina,
Bulharsko, Dánsko, Estonsko, Francie, Řecko, Itálie, Chorvatsko,
Lotyšsko, Litva, Makedonie,
Rakousko, Polsko, Portugalsko,
Rumunsko, Švédsko, Švýcarsko,
Srbsko, Slovensko, Slovinsko, Česká
republika, Turecko, Ukrajina,
Maďarsko
Adaptér s bajonetovým uzávěrem:
Nizozemí, Norsko, Španělsko, Velká Británie

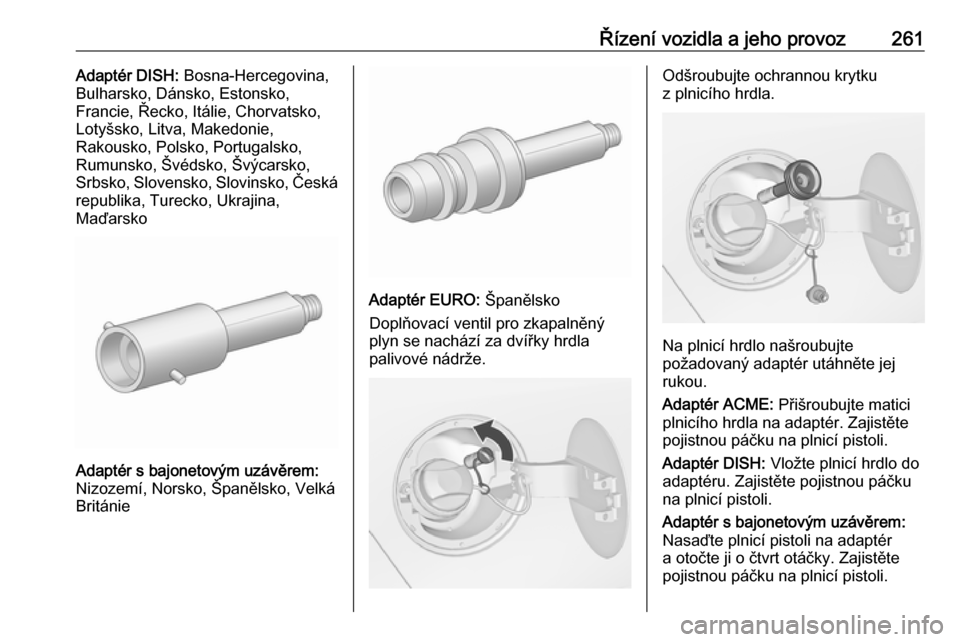

Adaptér EURO: Španělsko
Doplňovací ventil pro zkapalněný plyn se nachází za dvířky hrdla
palivové nádrže.
Odšroubujte ochrannou krytku
z plnicího hrdla.
Na plnicí hrdlo našroubujte
požadovaný adaptér utáhněte jej
rukou.
Adaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Zajistěte
pojistnou páčku na plnicí pistoli.
Adaptér DISH: Vložte plnicí hrdlo do
adaptéru. Zajistěte pojistnou páčku
na plnicí pistoli.
Adaptér s bajonetovým uzávěrem:
Nasaďte plnicí pistoli na adaptér
a otočte ji o čtvrt otáčky. Zajistěte
pojistnou páčku na plnicí pistoli.

262Řízení vozidla a jeho provozAdaptér EURO: Natlačte plnicí pistoli
na adaptér. Zajistěte pojistnou páčku
na plnicí pistoli.
Stiskněte tlačítko přívodu
zkapalněného plynu. Jakmile je
dosaženo 80% objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a zastavte proces plnění.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může se stát, že unikne
malé množství zkapalněného plynu.
Vytáhněte adaptér a uložte jej ve
vozidle.
Nasaďte ochrannou krytku, aby se do
plnicího otvoru a systému nedostaly
nečistoty.9 Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů musí
být nádrž na zkapalněný plyn
naplněna pouze na 80 %.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.
Uzávěr palivové nádrže
Používejte pouze originální víčka
palivové nádrže. Vozidla se
vznětovým motorem mají speciální
uzávěr palivové nádrže.
Tažné zařízení
Všeobecné informace
Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Vozidla s motory na zemní
plyn vyžadují speciální tažné
zařízení.
Doporučujeme Vám, abyste svěřili dodatečnou montáž tažného zařízení servisu. Může být nezbytné provést
změny, které mají nepříznivý vliv na chladicí systém, tepelné štíty nebo
jiné zařízení.
Funkce detekce poruchy žárovky pro
brzdové světlo přívěsu nemůže
detekovat částečnou poruchu
žárovek. Například v případě žárovek
4x 5 W detekuje poruchu žárovky
pouze, pokud zůstane pouze jedna
nebo žádná žárovka 5 W.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Tyč s kulovou
hlavou mějte stále ve vozidle.

Řízení vozidla a jeho provoz263Chování vozidla za jízdya rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však kulovou
hlavu, pokud používáte stabilizátor
tlumící účinky sil vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou
a obytných přívěsů s celkovou
povolenou hmotností více než
1 300 kg se důrazně doporučuje
používat stabilizátor při jízdě rychlostí
větší než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na
hodnotu předepsanou pro plné
zatížení 3 330.Tažení přívěsu
Zatížení závěsu Přípustná zatížení jsou maximální
hodnoty závislé na vozidle a motoru,
které nesmějí být překročeny.
Skutečné zatížení závěsu je rozdíl
mezi skutečnou celkovou hmotností
přívěsu a skutečným zatížením
kulové hlavy tažného zařízení
v připojeném stavu.
Přípustné zatížení závěsu Vašeho
vozidla je uvedeno v úředních
dokladech k Vašemu vozidlu. Obecně
tyto hodnoty platí pro stoupání do 12
%.
Povolené hmotnosti přívěsů platí do
specifikovaného stoupání
a nadmořské výšky. Se stoupající
nadmořskou výškou klesá výkon
motoru v důsledku řidšího vzduchu
a je tedy snížena schopnost stoupání,
čímž se snižuje povolená hmotnost
soupravy o 10 % na každých
1000 metrů nadmořské výšky.
Hmotnost soupravy nemusí být
snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 % na dálnicích).Maximální celková povolená
hmotnost jízdní soupravy nesmí být
překročena. Tato hmotnost je
uvedená na identifikačním štítku
3 318.
Svislé zatížení kulové hlavy Svislé zatížení kulové hlavy je
zatížení, které vyvíjí naložený přívěs
na kulovou hlavu. Změnou rozložení
nákladu na přívěsu můžete toto
zatížení změnit.
Hodnota maximálního povoleného
svislého zatížení kulové hlavy
(75 kg) je uvedena na štítku tažného
zařízení a v dokumentech vozidla.
Poznámky
Motory B16DTH, B16DTJ, B20DTH
a B20DTJ: V závislosti na výbavě
může maximální přípustné svislé
zatížení působící na připojovací
zařízení být 75 kg nebo 60 kg.
Vždy se zaměřte na maximální
zatížení, zejména v případě těžkého přívěsu. V žádném případě nesmí být svislé zatížení kulové hlavy nižší než
25 kg.

264Řízení vozidla a jeho provozZatížení zadní nápravyPři připojení přívěsu a plném zatížení
vozidla může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 60 kg, celková
hmotnost vozidla může být
překročena o 60 kg. Pokud je
překročeno povolené zatížení zadní nápravy je maximální povolená
rychlost 100 km/h.
Tažné zařízeníVýstraha
Při jízdě bez přívěsu demontujte
kulovou hlavu.
Uložení tyče s kulovou hlavou
Tyč s kulovou hlavou uložena v pravé boční stěně zavazadlového prostoru.
Instalace tyče s kulovou hlavou
Uvolněte a vyklopte zásuvku.
Z otvoru pro tyč s kulovou hlavou sejměte těsnicí krytku a uložte ji.

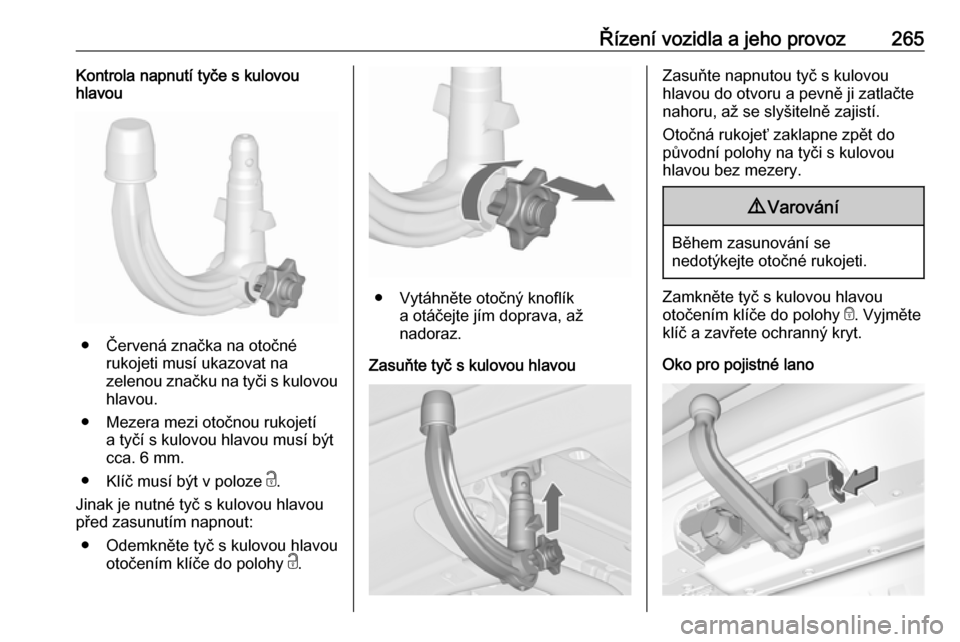

Řízení vozidla a jeho provoz265Kontrola napnutí tyče s kulovou
hlavou
● Červená značka na otočné
rukojeti musí ukazovat na
zelenou značku na tyči s kulovou
hlavou.
● Mezera mezi otočnou rukojetí a tyčí s kulovou hlavou musí býtcca. 6 mm.
● Klíč musí být v poloze c.
Jinak je nutné tyč s kulovou hlavou
před zasunutím napnout:
● Odemkněte tyč s kulovou hlavou otočením klíče do polohy c.
● Vytáhněte otočný knoflík
a otáčejte jím doprava, až
nadoraz.
Zasuňte tyč s kulovou hlavou
Zasuňte napnutou tyč s kulovou
hlavou do otvoru a pevně ji zatlačte
nahoru, až se slyšitelně zajistí.
Otočná rukojeť zaklapne zpět do
původní polohy na tyči s kulovou
hlavou bez mezery.9 Varování
Během zasunování se
nedotýkejte otočné rukojeti.
Zamkněte tyč s kulovou hlavou
otočením klíče do polohy e. Vyjměte
klíč a zavřete ochranný kryt.
Oko pro pojistné lano

266Řízení vozidla a jeho provozPřipevněte pojistné lano k oku.
Zkontrolujte, že je tyč s kulovou
hlavou správně instalovaná
● Zelená značka na otočné rukojeti
musí ukazovat na zelenou
značku na tyči s kulovou hlavou.
● Mezi otočnou rukojetí a tyčí s kulovou hlavou nesmí být
žádná mezera.
● Tyč s kulovou hlavou musí být pevně zasunutá do otvoru.
● Tyč s kulovou hlavou se musí zamknout a poté je třeba vyjmoutklíč.9 Varování
Tažení přívěsu je přípustné pouze
v případě, že je tyč s kulovou
hlavou správně nainstalovaná.
Pokud se tyč s kulovou hlavou
nepřipojí správně, vyhledejte
pomoc v servisu.

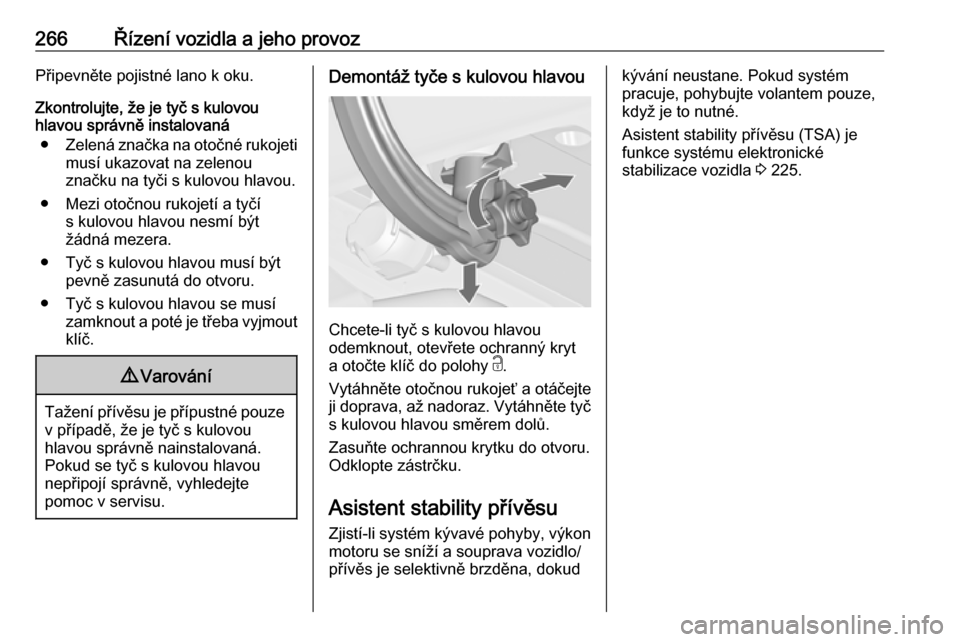

Demontáž tyče s kulovou hlavou
Chcete-li tyč s kulovou hlavou
odemknout, otevřete ochranný kryt
a otočte klíč do polohy c.
Vytáhněte otočnou rukojeť a otáčejte ji doprava, až nadoraz. Vytáhněte tyč
s kulovou hlavou směrem dolů.
Zasuňte ochrannou krytku do otvoru.
Odklopte zástrčku.
Asistent stability přívěsu Zjistí-li systém kývavé pohyby, výkon motoru se sníží a souprava vozidlo/
přívěs je selektivně brzděna, dokud
kývání neustane. Pokud systém
pracuje, pohybujte volantem pouze,
když je to nutné.
Asistent stability přívěsu (TSA) je funkce systému elektronické
stabilizace vozidla 3 225.

Péče o vozidlo267Péče o vozidloVšeobecné informace................268
Příslušenství a úpravy vozidla . 268
Skladování vozidla ..................268
Recyklace vozidla po ukončení jeho životnosti ......................... 269
Kontroly vozidla ......................... 269
Provádění práce ......................269
Kapota motoru ......................... 270
Motorový olej ........................... 270
Chladicí kapalina motoru .........272
Kapalina do posilovače řízení . 273
Kapalina do ostřikovačů ..........273
Brzdy ....................................... 273
Brzdová kapalina .....................274
Akumulátor vozidla ..................274
Odvzdušnění palivového systému u vznětových motorů 275
Výměna lišty stěrače ...............276
Výměna žárovky ........................276
Halogenové světlomety ...........276
LED světlomety .......................279
Světla do mlhy ......................... 279
Koncová světla ........................ 280
Boční směrová světla ..............282
Osvětlení registrační značky ...283Osvětlení interiéru ...................283
Osvětlení přístrojové desky .....283
Elektrická soustava ....................284
Pojistky .................................... 284
Pojistková skříňka v motorovém prostoru .................................. 285
Pojistková skříňka v přístrojové desce ...................................... 287
Pojistková skříňka v zavazadlovém prostoru .......288
Nářadí vozidla ............................ 290
Nářadí ...................................... 290
Kola a pneumatiky .....................291
Zimní pneumatiky ....................291
Značení pneumatik ..................291
Tlak vzduchu v pneumatikách . 291
Systém monitorování tlaku vzduchu v pneumatikách ........293
Hloubka vzorku ........................296
Změna velikosti pneumatiky a kola ...................................... 297
Kryty kol ................................... 297
Řetězy na kola ......................... 297
Souprava na opravu pneumatik ............................... 298
Výměna kola ............................ 301
Rezervní kolo .......................... 304
Startování pomocí startovacích
kabelů ........................................ 307Tažení........................................ 309
Tažení vozidla ......................... 309
Tažení jiného vozidla ...............310
Péče o vzhled ............................ 311
Péče o exteriér ........................ 311
Péče o interiér ......................... 313

268Péče o vozidloVšeobecné informacePříslušenství a úpravyvozidla
Doporučujeme používat originální
náhradní díly a příslušenství a díly
schválené výrobním závodem pro typ Vašeho vozidla. U jiných produktů
nemůžeme provádět vyhodnocování
ani zaručit spolehlivost - a to ani
v případě, že mají oficiálně nebo jinak
udělené schválení.
Jakákoli úprava, přestavba nebo jiné
změny standardní specifikace vozidla
(včetně úprav softwaru a úprav
elektronických řídicích jednotek, ale
nejen těchto) mohou mít za následek
zánik záruky poskytované
společností Opel. Takovéto změny
navíc mohou ovlivňovat asistenční
systémy pomáhající řidiči, spotřebu paliva, emise CO 2 a další emise
vozidla a tak způsobit, že vozidlo již
nebude v souladu se schválením
k provozu, což bude mít dopady na
platnost jeho registrace.Výstraha
Při přepravě vozidla vlakem nebo
na odtahovém voze by se mohly
poškodit zástěrky za podběhem.
Skladování vozidla
Dlouhodobé odstavení vozidla Jestliže hodláte vozidlo odstavit na
několik měsíců:
● Umyjte a navoskujte vozidlo.
● Nechte zkontrolovat vosk v motorovém prostoru a na
spodku vozidla.
● Vyčistěte a nakonzervujte pryžová těsnění.
● Doplňte kompletně palivovou nádrž.
● Vyměňte motorový olej.
● Vypusťte nádržku kapaliny ostřikovače.
● Zkontrolujte ochranu proti zamrznutí a korozi chladicí
kapaliny.
● Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné
zatížení.
● Zaparkujte vozidlo na suchém a dobře větraném místě. Zařaďte
první převodový stupeň nebo
zpátečku nebo uveďte páku
voliče do polohy P. Tím se
zabrání samovolnému pohybu
vozidla.
● Parkovací brzdu nechte odbrzděnou.
● Otevřete kapotu, zavřete všechny dveře a zamkněte
vozidlo.
● Odpojte svorku od záporného vývodu akumulátoru vozidla.
Dbejte na to, aby byly všechny
systémy funkční, např. systém
alarmu.
