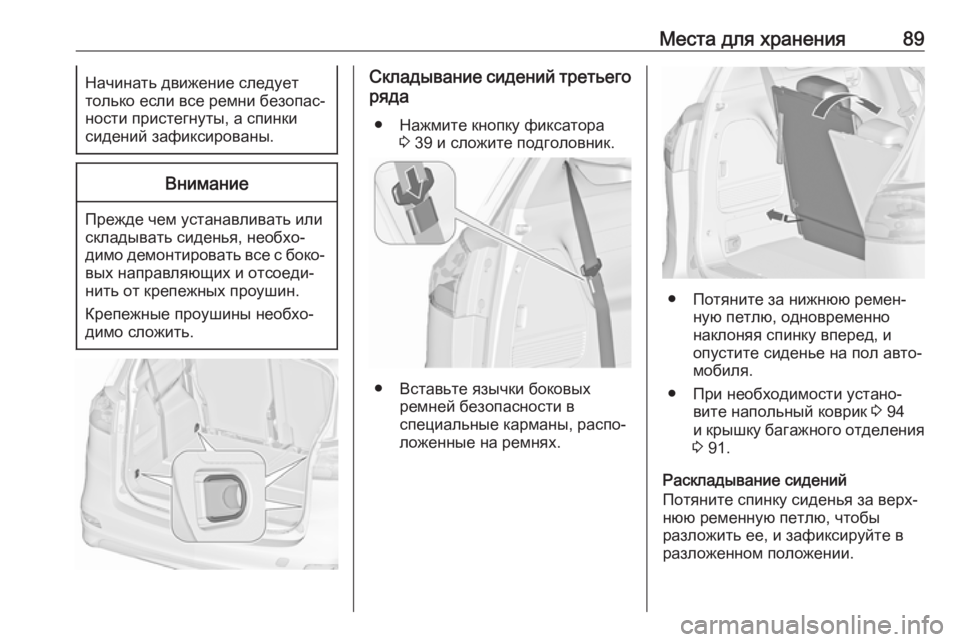

Места для хранения89Начинать движение следует
только если все ремни безопас‐
ности пристегнуты, а спинки
сидений зафиксированы.Внимание
Прежде чем устанавливать или
складывать сиденья, необхо‐
димо демонтировать все с боко‐ вых направляющих и отсоеди‐
нить от крепежных проушин.
Крепежные проушины необхо‐
димо сложить.
Складывание сидений третьего
ряда
● Нажмите кнопку фиксатора 3 39 и сложите подголовник.
● Вставьте язычки боковых
ремней безопасности в
специальные карманы, распо‐
ложенные на ремнях.
● Потяните за нижнюю ремен‐ ную петлю, одновременно
наклоняя спинку вперед, и
опустите сиденье на пол авто‐
мобиля.
● При необходимости устано‐ вите напольный коврик 3 94
и крышку багажного отделения
3 91.
Раскладывание сидений
Потяните спинку сиденья за верх‐
нюю ременную петлю, чтобы
разложить ее, и зафиксируйте в
разложенном положении.

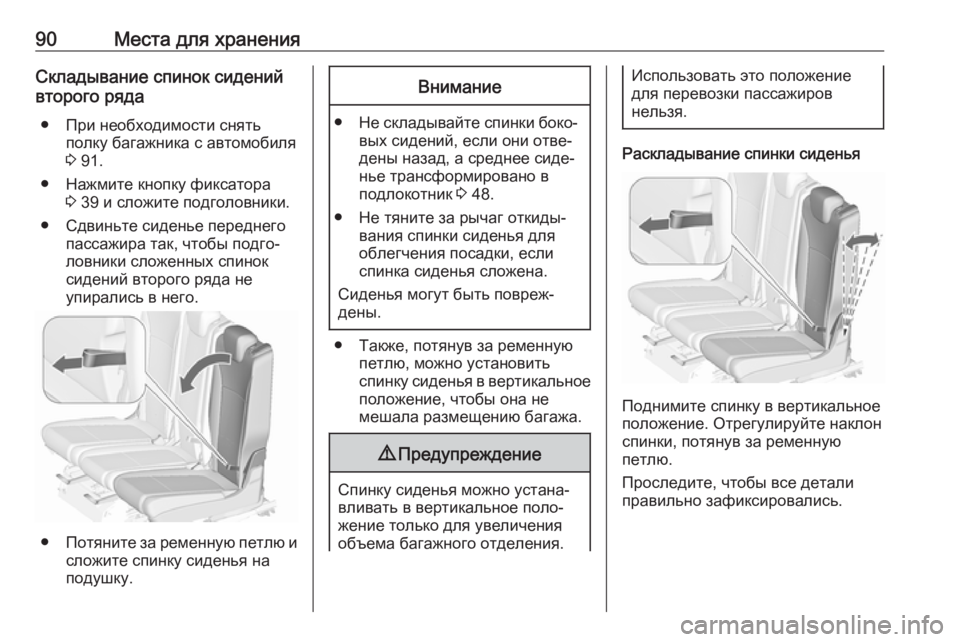

90Места для храненияСкладывание спинок сидений
второго ряда
● При необходимости снять полку багажника с автомобиля
3 91.
● Нажмите кнопку фиксатора 3 39 и сложите подголовники.
● Сдвиньте сиденье переднего пассажира так, чтобы подго‐
ловники сложенных спинок сидений второго ряда не
упирались в него.
● Потяните за ременную петлю и
сложите спинку сиденья на
подушку.
Внимание
● Не складывайте спинки боко‐
вых сидений, если они отве‐
дены назад, а среднее сиде‐
нье трансформировано в
подлокотник 3 48.
● Не тяните за рычаг откиды‐ вания спинки сиденья для
облегчения посадки, если
спинка сиденья сложена.
Сиденья могут быть повреж‐
дены.
● Также, потянув за ременную петлю, можно установить
спинку сиденья в вертикальное
положение, чтобы она не
мешала размещению багажа.
9 Предупреждение
Спинку сиденья можно устана‐
вливать в вертикальное поло‐
жение только для увеличения
объема багажного отделения.
Использовать это положение
для перевозки пассажиров
нельзя.
Раскладывание спинки сиденья
Поднимите спинку в вертикальное
положение. Отрегулируйте наклон
спинки, потянув за ременную
петлю.
Проследите, чтобы все детали
правильно зафиксировались.

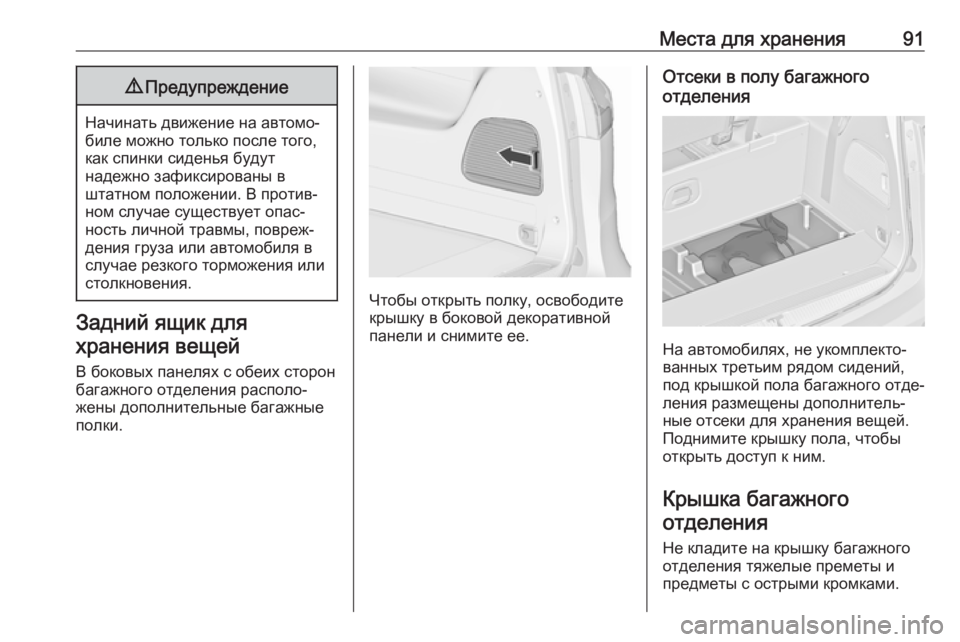

Места для хранения919Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут
надежно зафиксированы в
штатном положении. В против‐
ном случае существует опас‐
ность личной травмы, повреж‐
дения груза или автомобиля в случае резкого торможения или
столкновения.
Задний ящик для
хранения вещей
В боковых панелях с обеих сторон
багажного отделения располо‐
жены дополнительные багажные
полки.
Чтобы открыть полку, освободите
крышку в боковой декоративной
панели и снимите ее.
Отсеки в полу багажного
отделения
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Поднимите крышку пола, чтобы
открыть доступ к ним.
Крышка багажногоотделения
Не кладите на крышку багажного
отделения тяжелые преметы и
предметы с острыми кромками.

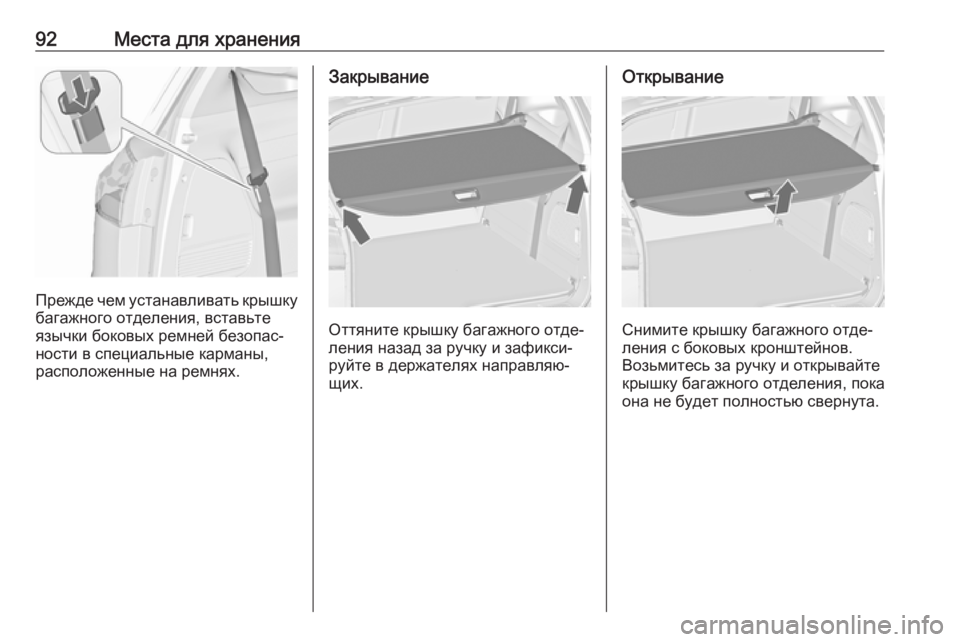

92Места для хранения
Прежде чем устанавливать крышкубагажного отделения, вставьте
язычки боковых ремней безопас‐
ности в специальные карманы,
расположенные на ремнях.
Закрывание
Оттяните крышку багажного отде‐
ления назад за ручку и зафикси‐
руйте в держателях направляю‐ щих.
Открывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов.
Возьмитесь за ручку и открывайте
крышку багажного отделения, пока
она не будет полностью свернута.

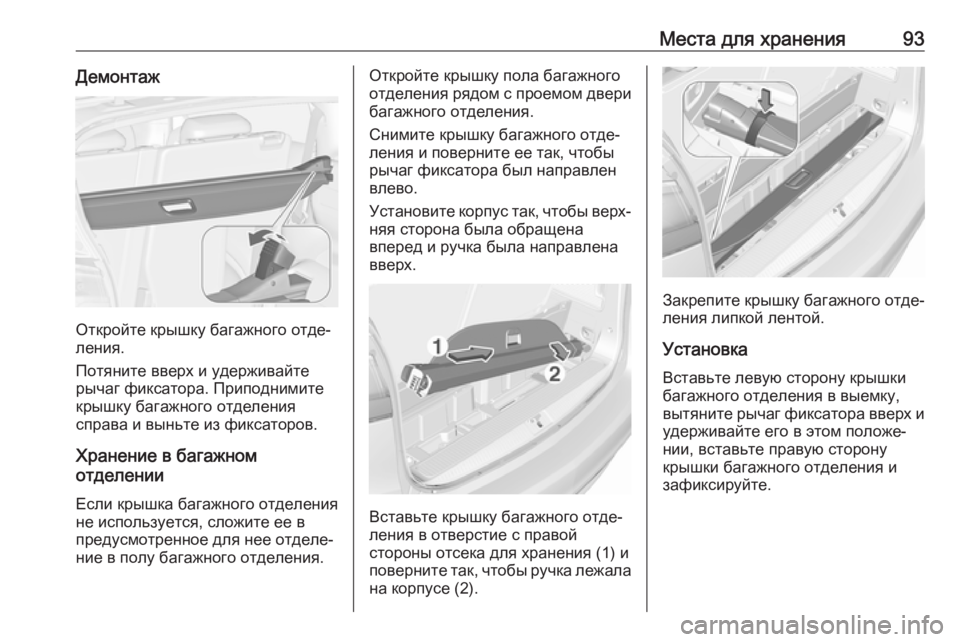

Места для хранения93Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните вверх и удерживайте
рычаг фиксатора. Приподнимите
крышку багажного отделения
справа и выньте из фиксаторов.
Хранение в багажном
отделении
Если крышка багажного отделения
не используется, сложите ее в
предусмотренное для нее отделе‐
ние в полу багажного отделения.
Откройте крышку пола багажного
отделения рядом с проемом двери
багажного отделения.
Снимите крышку багажного отде‐
ления и поверните ее так, чтобы
рычаг фиксатора был направлен
влево.
Установите корпус так, чтобы верх‐
няя сторона была обращена
вперед и ручка была направлена
вверх.
Вставьте крышку багажного отде‐
ления в отверстие с правой
стороны отсека для хранения (1) и
поверните так, чтобы ручка лежала на корпусе (2).
Закрепите крышку багажного отде‐
ления липкой лентой.
Установка Вставьте левую сторону крышки
багажного отделения в выемку,
вытяните рычаг фиксатора вверх и удерживайте его в этом положе‐нии, вставьте правую сторону
крышки багажного отделения и
зафиксируйте.

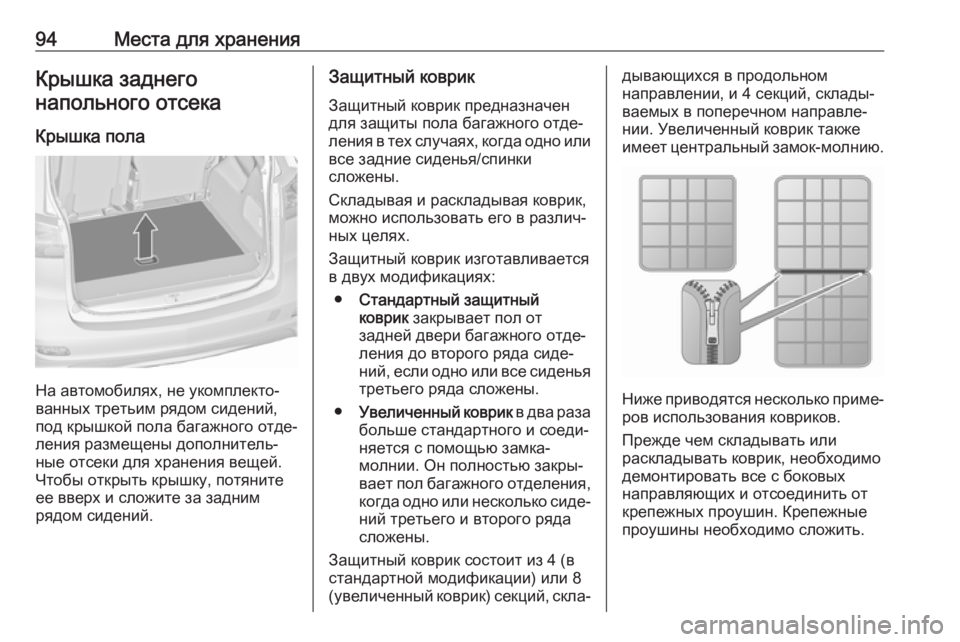

94Места для храненияКрышка заднегонапольного отсека
Крышка пола
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Чтобы открыть крышку, потяните
ее вверх и сложите за задним
рядом сидений.
Защитный коврик
Защитный коврик предназначен
для защиты пола багажного отде‐
ления в тех случаях, когда одно или все задние сиденья/спинки
сложены.
Складывая и раскладывая коврик,
можно использовать его в различ‐
ных целях.
Защитный коврик изготавливается в двух модификациях:
● Стандартный защитный
коврик закрывает пол от
задней двери багажного отде‐
ления до второго ряда сиде‐
ний, если одно или все сиденья третьего ряда сложены.
● Увеличенный коврик в два раза
больше стандартного и соеди‐
няется с помощью замка-
молнии. Он полностью закры‐ вает пол багажного отделения,
когда одно или несколько сиде‐
ний третьего и второго ряда
сложены.
Защитный коврик состоит из 4 (в
стандартной модификации) или 8
(увеличенный коврик) секций, скла‐дывающихся в продольном
направлении, и 4 секций, склады‐
ваемых в поперечном направле‐
нии. Увеличенный коврик также
имеет центральный замок-молнию.
Ниже приводятся несколько приме‐ ров использования ковриков.
Прежде чем складывать или
раскладывать коврик, необходимо
демонтировать все с боковых
направляющих и отсоединить от
крепежных проушин. Крепежные
проушины необходимо сложить.

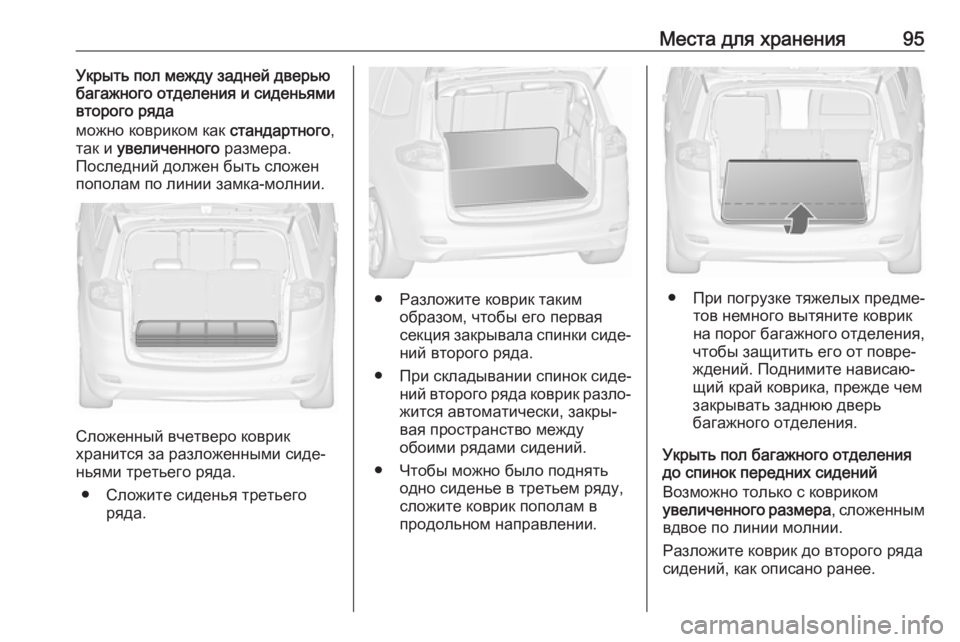

Места для хранения95Укрыть пол между задней дверьюбагажного отделения и сиденьями
второго ряда
можно ковриком как стандартного,
так и увеличенного размера.
Последний должен быть сложен пополам по линии замка-молнии.
Сложенный вчетверо коврик
хранится за разложенными сиде‐
ньями третьего ряда.
● Сложите сиденья третьего ряда.
● Разложите коврик таким образом, чтобы его первая
секция закрывала спинки сиде‐ ний второго ряда.
● При складывании спинок сиде‐ ний второго ряда коврик разло‐
жится автоматически, закры‐ вая пространство между
обоими рядами сидений.
● Чтобы можно было поднять одно сиденье в третьем ряду,
сложите коврик пополам в
продольном направлении.● При погрузке тяжелых предме‐ тов немного вытяните коврик
на порог багажного отделения,
чтобы защитить его от повре‐
ждений. Поднимите нависаю‐
щий край коврика, прежде чем
закрывать заднюю дверь
багажного отделения.
Укрыть пол багажного отделения
до спинок передних сидений
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Разложите коврик до второго ряда
сидений, как описано ранее.

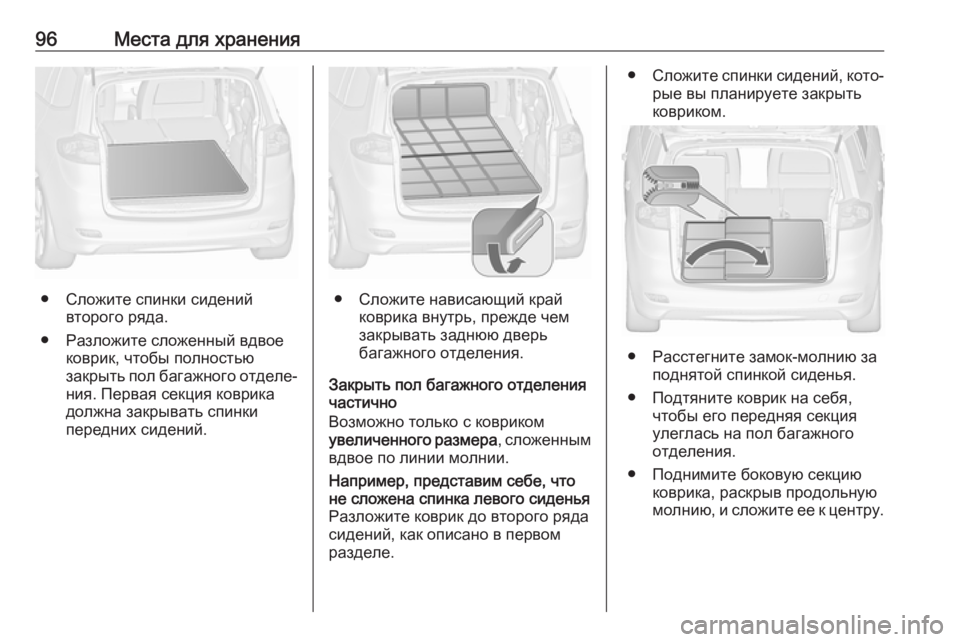

96Места для хранения
● Сложите спинки сиденийвторого ряда.
● Разложите сложенный вдвое коврик, чтобы полностью
закрыть пол багажного отделе‐ ния. Первая секция коврика
должна закрывать спинки
передних сидений.● Сложите нависающий край коврика внутрь, прежде чем
закрывать заднюю дверь
багажного отделения.
Закрыть пол багажного отделения
частично
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Например, представим себе, что
не сложена спинка левого сиденья
Разложите коврик до второго ряда
сидений, как описано в первом
разделе.● Сложите спинки сидений, кото‐
рые вы планируете закрыть
ковриком.
● Расстегните замок-молнию за поднятой спинкой сиденья.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного
отделения.
● Поднимите боковую секцию коврика, раскрыв продольную
молнию, и сложите ее к центру.

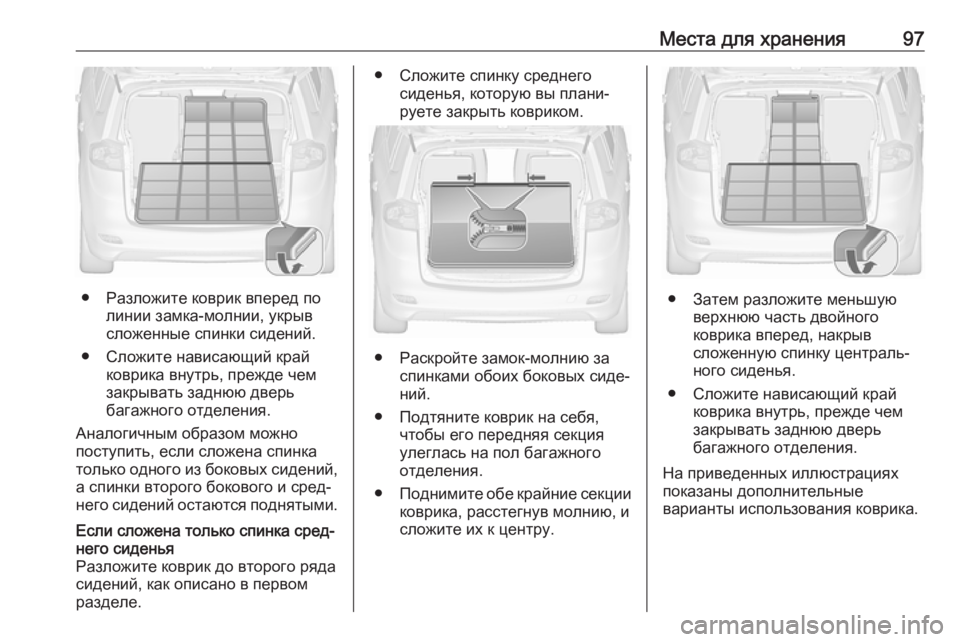

Места для хранения97
● Разложите коврик вперед полинии замка-молнии, укрыв
сложенные спинки сидений.
● Сложите нависающий край коврика внутрь, прежде чемзакрывать заднюю дверь
багажного отделения.
Аналогичным образом можно
поступить, если сложена спинка
только одного из боковых сидений, а спинки второго бокового и сред‐
него сидений остаются поднятыми.
Если сложена только спинка сред‐
него сиденья
Разложите коврик до второго ряда
сидений, как описано в первом
разделе.● Сложите спинку среднего сиденья, которую вы плани‐
руете закрыть ковриком.
● Раскройте замок-молнию за спинками обоих боковых сиде‐
ний.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного
отделения.
● Поднимите обе крайние секции
коврика, расстегнув молнию, и сложите их к центру.
● Затем разложите меньшую верхнюю часть двойного
коврика вперед, накрыв
сложенную спинку централь‐
ного сиденья.
● Сложите нависающий край коврика внутрь, прежде чемзакрывать заднюю дверь
багажного отделения.
На приведенных иллюстрациях
показаны дополнительные
варианты использования коврика.

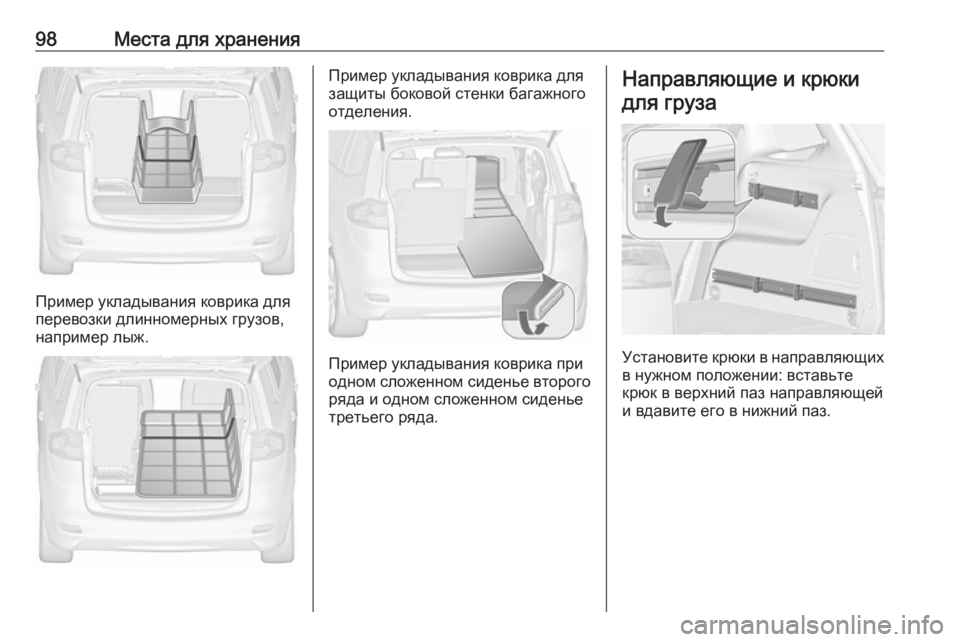

98Места для хранения
Пример укладывания коврика для
перевозки длинномерных грузов,
например лыж.
Пример укладывания коврика для
защиты боковой стенки багажного отделения.
Пример укладывания коврика при
одном сложенном сиденье второго ряда и одном сложенном сиденье
третьего ряда.
Направляющие и крюки
для груза
Установите крюки в направляющих в нужном положении: вставьте
крюк в верхний паз направляющей
и вдавите его в нижний паз.
