OPEL ZAFIRA C 2018.5 Инструкция по эксплуатации (in Russian)

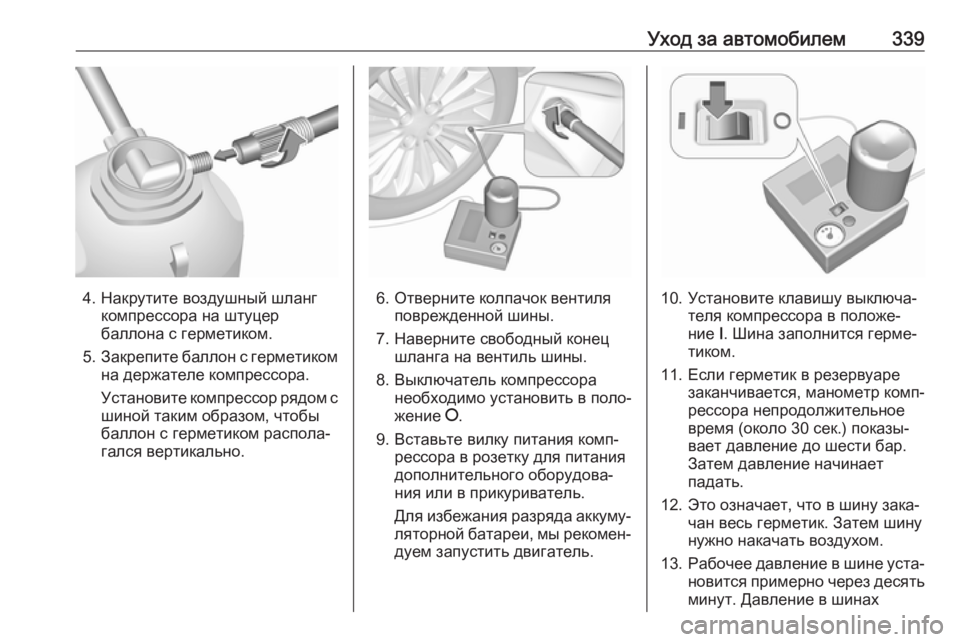

Уход за автомобилем339
4. Накрутите воздушный шлангкомпрессора на штуцер
баллона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора необходимо установить в поло‐
жение J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи, мы рекомен‐ дуем запустить двигатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре заканчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек.) показы‐
вает давление до шести бар.
Затем давление начинает
падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через десять
минут. Давление в шинах

340Уход за автомобилем3 372. По достижении нужного
давления, выключите компрес‐ сор.
Если после десяти минут задан‐
ное давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
десять минут. Если требуемое
давление все равно не устанав‐
ливается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐
живания.
Стравите излишнее давление в
шине с помощью кнопки на
манометре.
Включайте компрессор не
дольше, чем на десять минут.
14. Отсоедините комплект для ремонта шин. Чтобы снять
баллон герметика, толкните
захват на кронштейне. Навер‐
нуть шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне. Уложите комплект для ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐
мая скорость движения, и
приклейте ее в поле зрения
водителя.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог
равномерно распределиться по шине. Примерно через 10 км (но
не позднее, чем через десятьминут) остановитесь и
проверьте давление в шине.
Для этого наверните воздуш‐
ный шланг компрессора непос‐
редственно на вентиль шины и
компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за

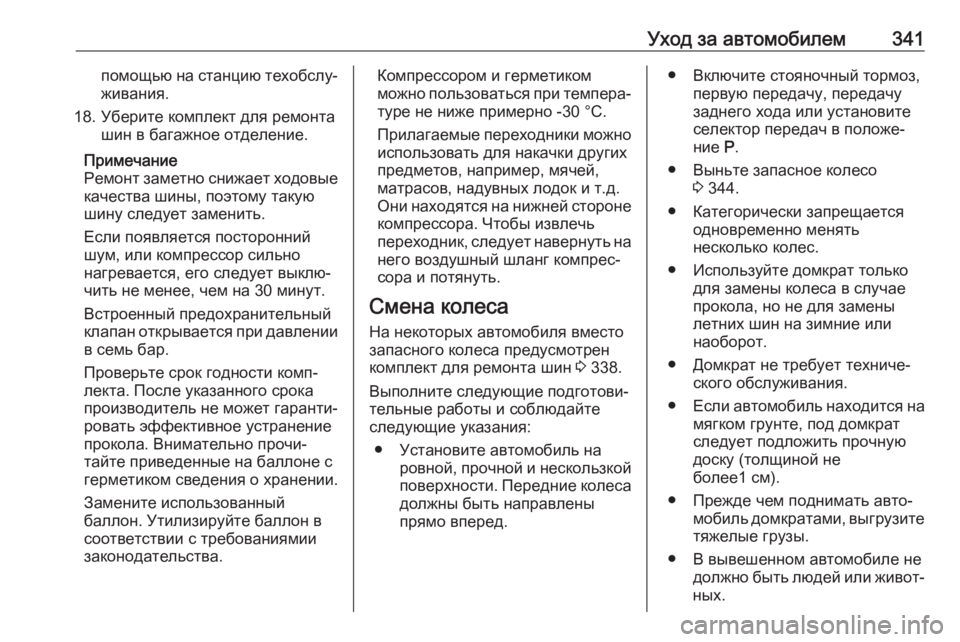

Уход за автомобилем341помощью на станцию техобслу‐живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно
нагревается, его следует выклю‐
чить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении в семь бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
использовать для накачки других
предметов, например, мячей,
матрасов, надувных лодок и т.д.
Они находятся на нижней стороне компрессора. Чтобы извлечь
переходник, следует навернуть на
него воздушный шланг компрес‐
сора и потянуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 338.
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз,
первую передачу, передачу
заднего хода или установите
селектор передач в положе‐ ние Р.
● Выньте запасное колесо 3 344.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не
более1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.

342Уход за автомобилем● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 330.
Литые диски: Подцепите
колпачки колесных гаек отверт‐
кой и снимите их. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.
2. Разложите колесный ключ и
установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-
секретки. Для отворачивания
этих гаек необходимо сначала
вставить в ключ специальную
головку. Переходник хранится в
перчаточном ящике.3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой. Извлеките заглушку, потянув еев сторону.

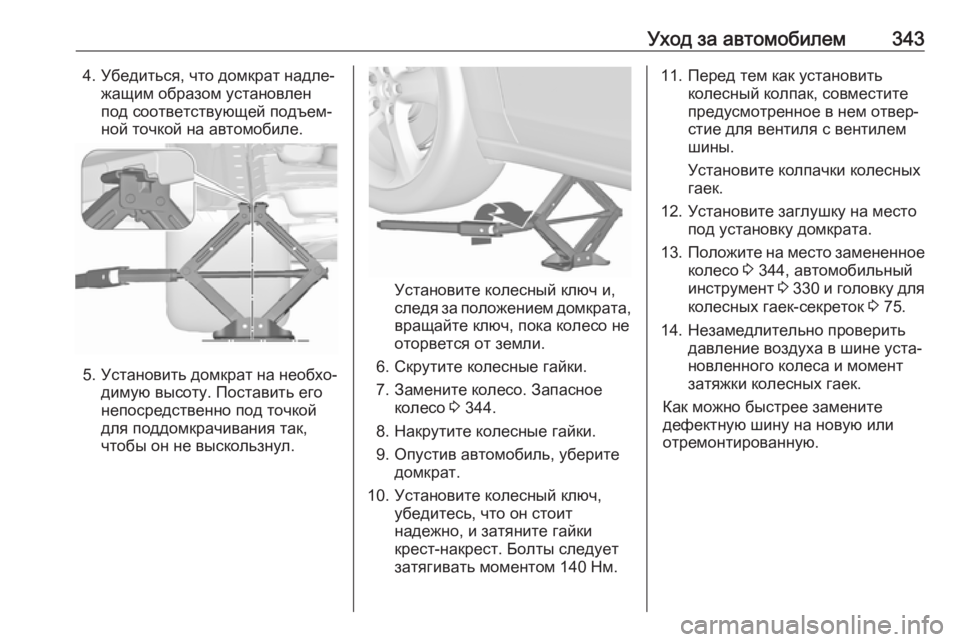

Уход за автомобилем3434. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
5. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное колесо 3 344.
8. Накрутите колесные гайки.
9. Опустив автомобиль, уберите домкрат.
10. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Болты следует
затягивать моментом 140 Нм.
11. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Положите на место замененное
колесо 3 344, автомобильный
инструмент 3 330 и головку для
колесных гаек-секреток 3 75.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.

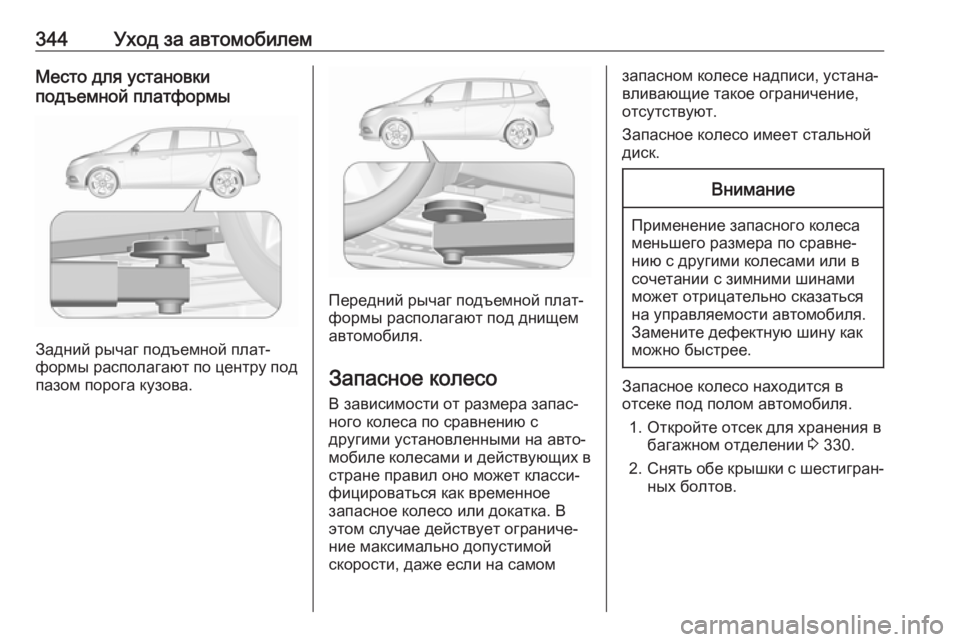

344Уход за автомобилемМесто для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐ мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в
отсеке под полом автомобиля.
1. Откройте отсек для хранения в багажном отделении 3 330.
2. Снять обе крышки с шестигран‐
ных болтов.

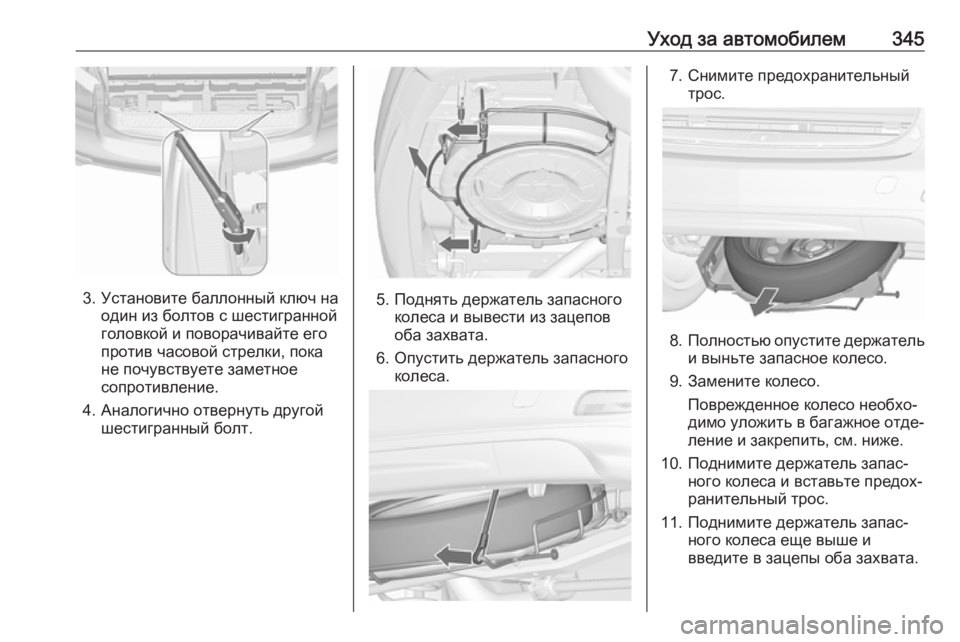

Уход за автомобилем345
3. Установите баллонный ключ наодин из болтов с шестигранной
головкой и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное
сопротивление.
4. Аналогично отвернуть другой шестигранный болт.5. Поднять держатель запасного колеса и вывести из зацепов
оба захвата.
6. Опустить держатель запасного колеса.
7. Снимите предохранительныйтрос.
8.Полностью опустите держатель
и выньте запасное колесо.
9. Замените колесо. Поврежденное колесо необхо‐
димо уложить в багажное отде‐
ление и закрепить, см. ниже.
10. Поднимите держатель запас‐ ного колеса и вставьте предох‐
ранительный трос.
11. Поднимите держатель запас‐ ного колеса еще выше и
введите в зацепы оба захвата.

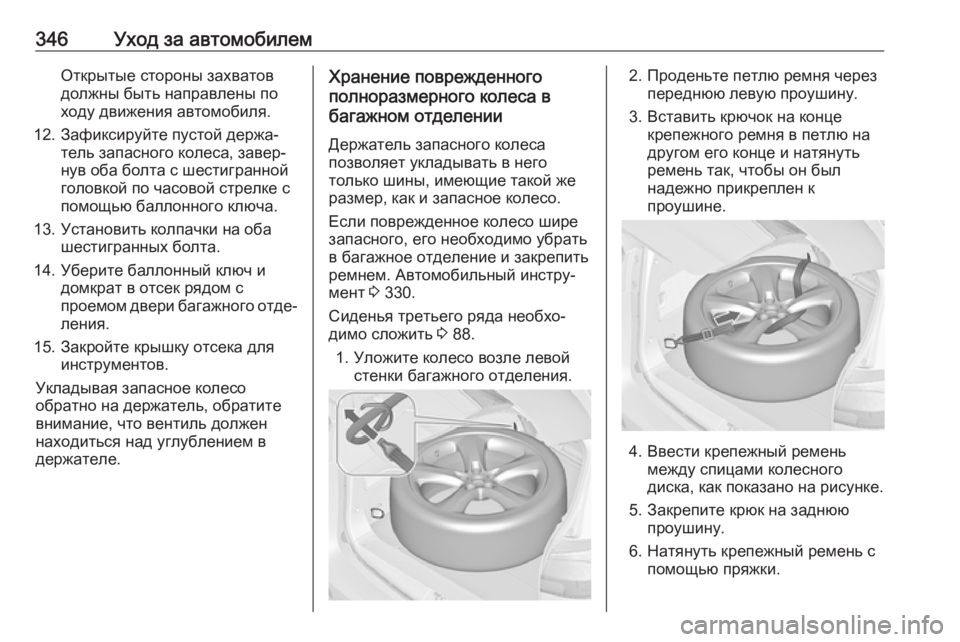

346Уход за автомобилемОткрытые стороны захватов
должны быть направлены по
ходу движения автомобиля.
12. Зафиксируйте пустой держа‐ тель запасного колеса, завер‐
нув оба болта с шестигранной
головкой по часовой стрелке с
помощью баллонного ключа.
13. Установить колпачки на оба шестигранных болта.
14. Уберите баллонный ключ и домкрат в отсек рядом с
проемом двери багажного отде‐
ления.
15. Закройте крышку отсека для инструментов.
Укладывая запасное колесо
обратно на держатель, обратите
внимание, что вентиль должен
находиться над углублением в
держателе.Хранение поврежденного
полноразмерного колеса в
багажном отделении
Держатель запасного колеса
позволяет укладывать в него
только шины, имеющие такой же
размер, как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить
ремнем. Автомобильный инстру‐
мент 3 330.
Сиденья третьего ряда необхо‐
димо сложить 3 88.
1. Уложите колесо возле левой стенки багажного отделения.2. Проденьте петлю ремня черезпереднюю левую проушину.
3. Вставить крючок на конце крепежного ремня в петлю на
другом его конце и натянуть
ремень так, чтобы он был
надежно прикреплен к
проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на заднюю проушину.
6. Натянуть крепежный ремень с помощью пряжки.

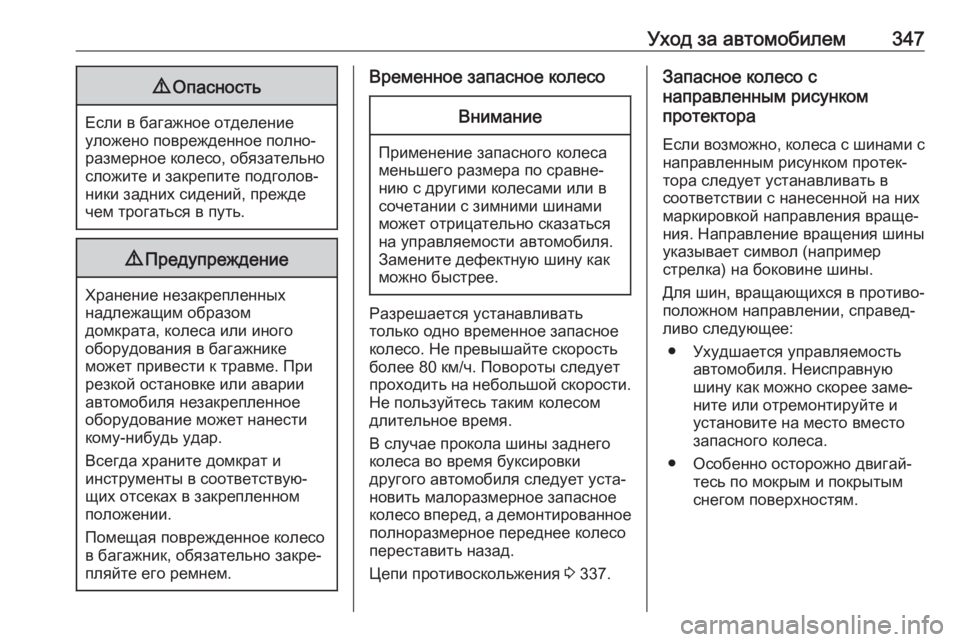

Уход за автомобилем3479Опасность
Если в багажное отделение
уложено поврежденное полно‐
размерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
9 Предупреждение
Хранение незакрепленных
надлежащим образом
домкрата, колеса или иного
оборудования в багажнике
может привести к травме. При
резкой остановке или аварии
автомобиля незакрепленное
оборудование может нанести кому-нибудь удар.
Всегда храните домкрат и
инструменты в соответствую‐
щих отсеках в закрепленном
положении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
более 80 км/ч. Повороты следует
проходить на небольшой скорости.
Не пользуйтесь таким колесом
длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐ новить малоразмерное запасноеколесо вперед, а демонтированное полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 337.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например
стрелка) на боковине шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.

348Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого
пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей одевайте защитные
очки и одежду.
● Используйте вспомогательную аккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки
передач в нейтральное поло‐
жение, установить рычаг
