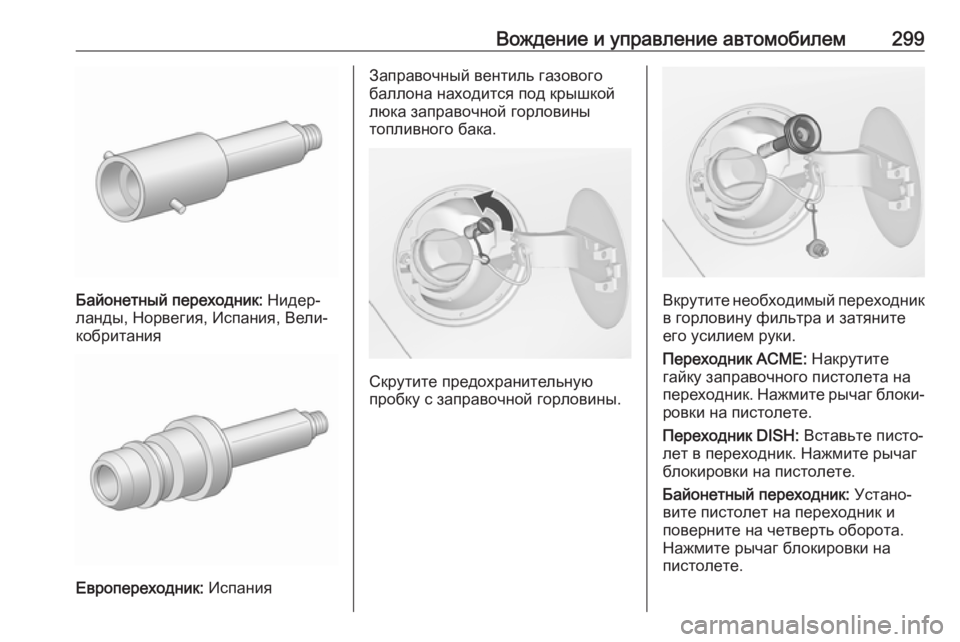

Вождение и управление автомобилем299
Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Заправочный вентиль газового
баллона находится под крышкой люка заправочной горловины
топливного бака.
Скрутите предохранительную
пробку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на
переходник. Нажмите рычаг блоки‐ ровки на пистолете.
Переходник DISH: Вставьте писто‐
лет в переходник. Нажмите рычаг
блокировки на пистолете.
Байонетный переходник: Устано‐
вите пистолет на переходник и поверните на четверть оборота.
Нажмите рычаг блокировки на
пистолете.

300Вождение и управление автомобилемЕвропереходник: Установите
пистолет на переходник с усилием.
Нажмите рычаг блокировки на
пистолете.
Нажмите кнопку включения подачи газа из раздаточной колонке.
Подача газа прекратится или
замедлится, как только баллон
будет заполнен на 80% (макси‐
мально допустимый объем
заправки баллона).
Чтобы прервать процесс заправки,
отпустите кнопку на системе
заправки. Отпустите рычаг блоки‐
ровки и извлеките пистолет.
Возможна утечка незначительного
количества сжиженного газа.
Снимите переходник и уложите его
на штатное место.
Установите на место предохрани‐ тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания
рычага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять
сжиженным газом не более чем
на 80%. Это требование техники безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.
Крышка заливной горловины
Используйте только фирменную
крышку наливной горловины
топливного бака. В дизельных
автомобилях используются
специальные крышки заливной
горловины.

Вождение и управление автомобилем301Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Автомобили, рабо‐
тающие на природном газе,
должны быть укомплектованы
специальным тягово-сцепным
устройством.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов.
Функция определения неисправно‐ сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐
новлены 4 лампы по 5 Вт, система
способна сообщить об отсутствии
ламп только в том случае, еслиосталась одна лампа мощностью
5 Вт или не осталось ни одной
лампы.
При установке тягово-сцепного
устройства отверстие буксирной
проушины может оказаться закры‐
тым. В этом случае для буксировки следует использовать буксирное
устройство с шаровой опорой.
Буксирное устройство с шаровой
опорой должно всегда находиться
на борту автомобиля.
Ходовые качества и советы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
Для грузовых прицепов с низкой
устойчивостью при движении и для
жилых прицепов с допустимым
полным весом автомобиля более
1300 кг во время движения соскоростью выше 80 км/ч настоя‐
тельно рекомендуется применять
стабилизатор.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 372.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.

302Вождение и управление автомобилемДопустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. Как правило, они
применимы для подъемов не
более 12%.
Разрешенная масса загруженного
прицепа действует до указанных
значений уклона и высоты над уровнем моря. Поскольку на боль‐
шой высоте мощность двигателя
падает из-за разряжения воздуха,
соответственно уменьшается
способность к подъему, и допусти‐
мая полная масса автомобиля с
прицепом уменьшается на 10% на
каждые 1000 метров высоты. При движении по дорогам с небольшим уклоном (не более 8%, т.е. по авто‐ магистралям), полную массу авто‐
мобиля с прицепом можно не
уменьшать.
Не допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 361.Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке
буксирного оборудования и в доку‐ ментации на автомобиль.
Примечание
Двигатели B16DTH, B16DTJ,
B20DTH и B20DTJ : В зависимости
от комплектации максимальная разрешенная вертикальная
нагрузка может составлять 75 кг или 60 кг.
Всегда учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-
буксировщика допустимая
нагрузка на заднюю ось (см. типо‐
вую табличку или документацию на
автомобиль) может быть превы‐
шена на 60 кг, а номинальный
полный вес автомобиля также
может быть превышен на 60 кг.
Если превышается допустимая
нагрузка на заднюю ось, примен‐
яется максимальная скорость
100 км/ч.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.

Вождение и управление автомобилем303Место хранения тягово-
сцепного устройства с шаровой опорой
Тягово-сцепное устройство
хранится в специальном отсеке в
правой стенке багажного отделе‐
ния.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо.
Снимите заглушку с отверстия для тягово-сцепного устройства и
спрячьте ее.
Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.

304Вождение и управление автомобилемВ противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.

Вождение и управление автомобилем305Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.
Система динамической
стабилизации прицепа
Если система обнаружит рысканиеприцепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 256.

306Уход за автомобилемУход за
автомобилемОбщая информация .................307
Аксессуары и модернизация автомобиля ........................... 307
Хранение автомобиля ...........307
Утилизация отработавшего срок службы автомобиля .....308
Проверка автомобиля ..............308
Выполнение работ .................308
Капот ....................................... 309
Моторное масло ....................309
Охлаждающая жидкость двигателя .............................. 311
Рабочая жидкость усилителя рулевого управления ...........312
Жидкость омывателя ............312
Тормозная система ...............312
Тормозная жидкость ..............313
Аккумуляторная батарея автомобиля ........................... 313
Удаление воздуха из дизельной топливной
системы ................................. 315
Замена щеток стеклоочистителя .................315Замена ламп ............................. 316
Галогенные фары ..................316
Светодиодные фары .............318
Противотуманная фара ........318
Задние фонари ......................319
Повторители указателя поворота ................................ 322
Освещение номерного знака 322
Освещение салона ................323
Подсветка приборной панели ................................... 323
Электрооборудование .............323
Предохранители ....................323
Блок предохранителей в моторном отсеке ...................325
Блок предохранителей в приборной панели ................327
Блок предохранителей в багажном отделении ............328
Автомобильный инструмент ...330
Инструмент ............................. 330
Колеса и шины ......................... 330
Зимние шины ......................... 330
Обозначение шин ..................330
Давление в шинах .................331
Система контроля давления в шинах ..................................... 332
Глубина протектора ...............336Изменение размера шин и
колес ...................................... 337
Колпаки колес ........................ 337
Цепи противоскольжения ...... 337
Комплект для ремонта шин ... 338
Смена колеса ......................... 341
Запасное колесо ....................344
Запуск от дополнительной АКБ ............................................ 348
Буксировка ................................ 350
Буксировка автомобиля ........350
Буксировка другого автомобиля ........................... 351
Внешний вид ............................ 352
Уход за автомобилем ............352
Уход за салоном ....................355

Уход за автомобилем307Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или
электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут повлиять на
работу систем помощи водителю,
отразиться на расходе топлива,
выбросе CO 2 и других вредных
веществ, а это приведет к тому, чтоавтомобиль перестанет соответ‐
ствовать характеристикам,
заявленным в разрешении на эксп‐ луатацию транспортного средства,
и сертификат регистрации автомо‐
биля утратит свою силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло.
● Слить жидкость из бачка омывателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую
передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.

308Уход за автомобилем● Открыть капот, закрыть вседвери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● Поскольку срок годности AdBlue ограничен двумя
годами, слишком старуюжидкость необходимо заме‐
нять. Обратитесь за помощью
на станцию техобслуживания.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует
осуществлять в сервисных
центрах, уполномоченных для
работы с данным типом автомоби‐
лей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
