OPEL ZAFIRA C 2018.5 Посібник з експлуатації (in Ukrainian)

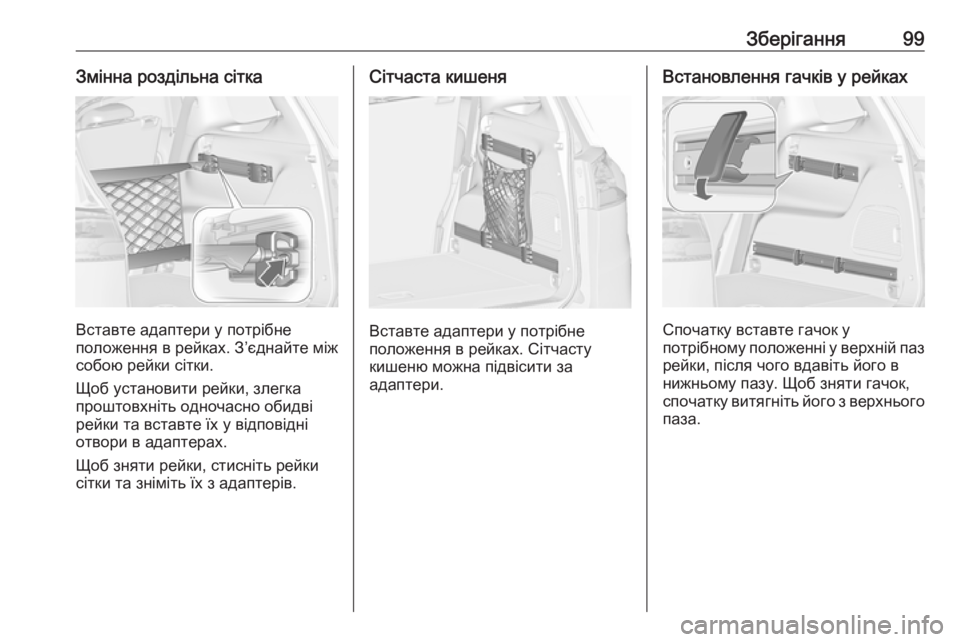

Зберігання99Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.

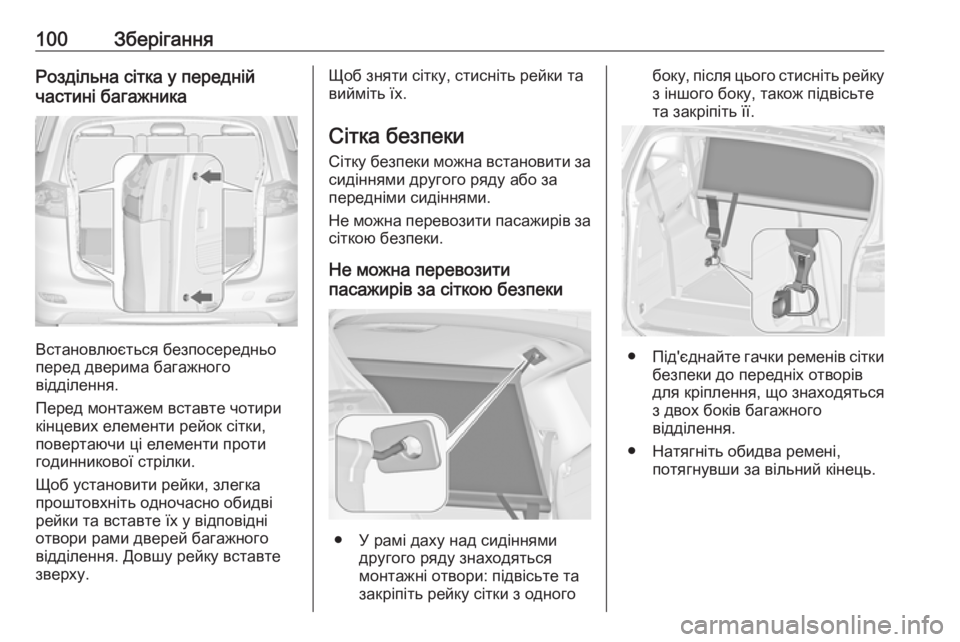

100ЗберіганняРоздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
● У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьте
та закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків багажного
відділення.
● Натягніть обидва ремені, потягнувши за вільний кінець.

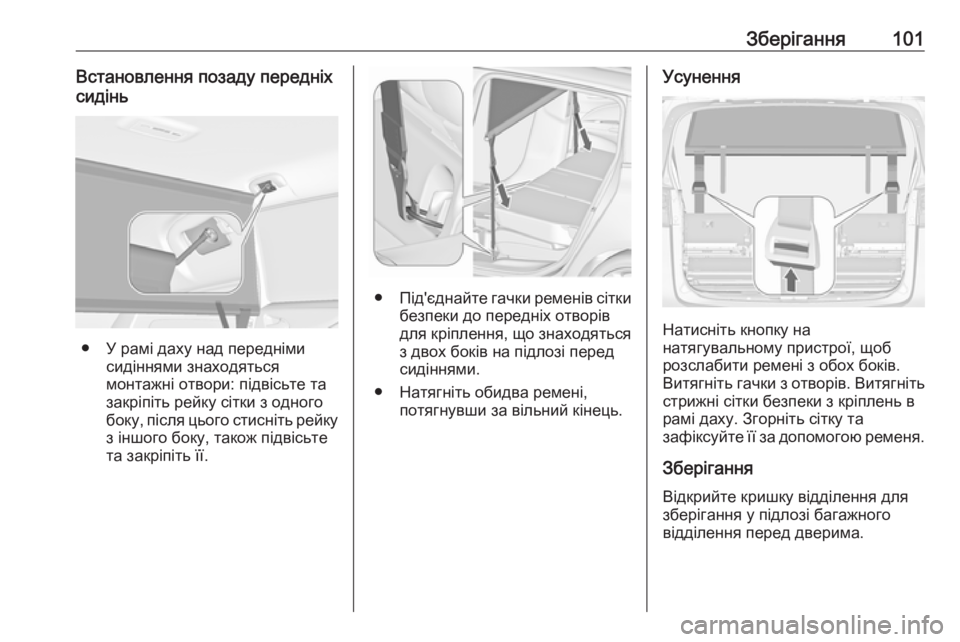

Зберігання101Встановлення позаду передніх
сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків на підлозі перед
сидіннями.
● Натягніть обидва ремені, потягнувши за вільний кінець.
Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.

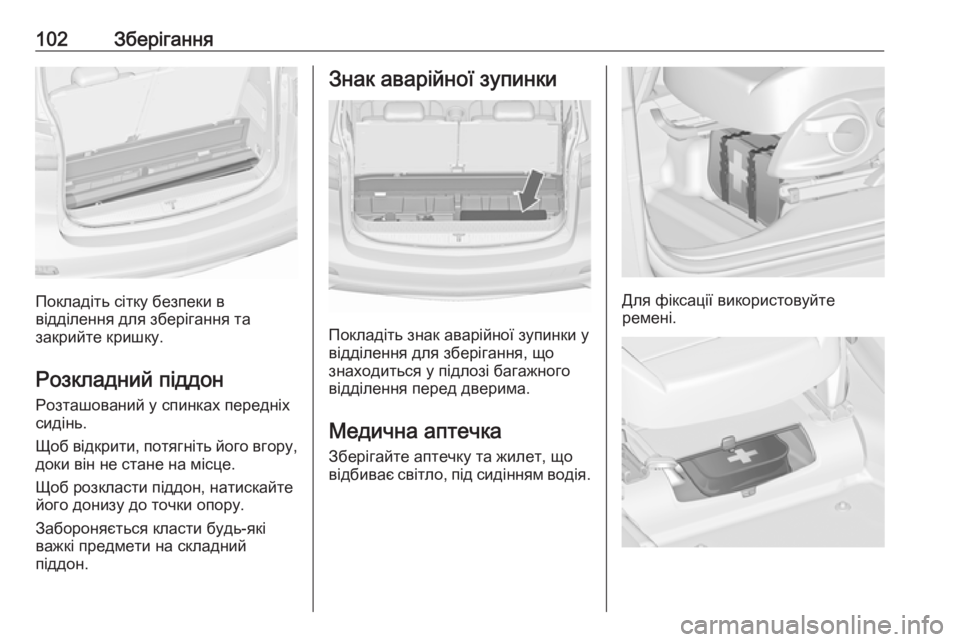

102Зберігання
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.
Для фіксації використовуйте
ремені.

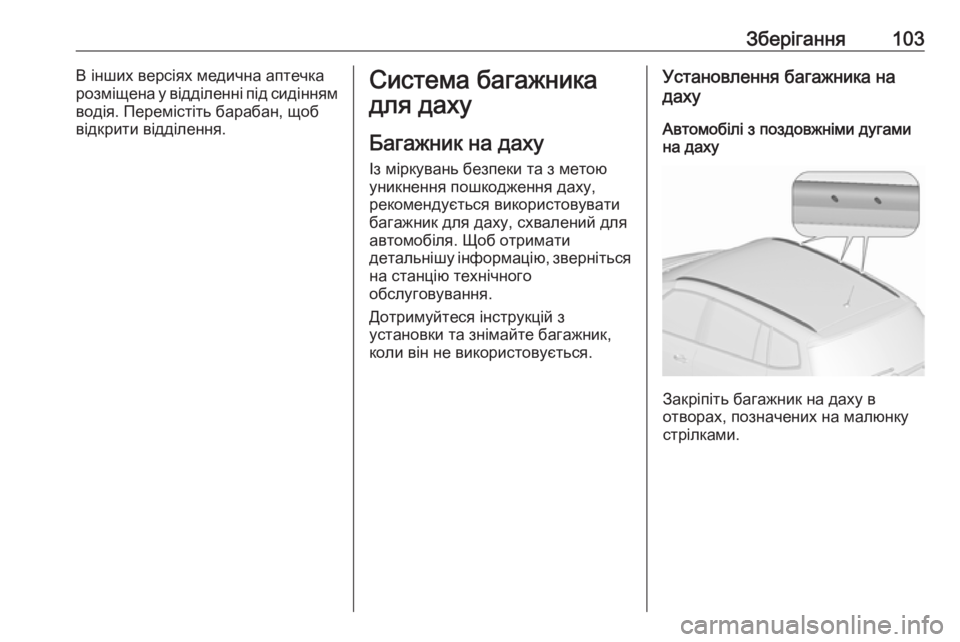

Зберігання103В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться на станцію технічного
обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник, коли він не використовується.Установлення багажника на
даху
Автомобілі з поздовжніми дугами
на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.

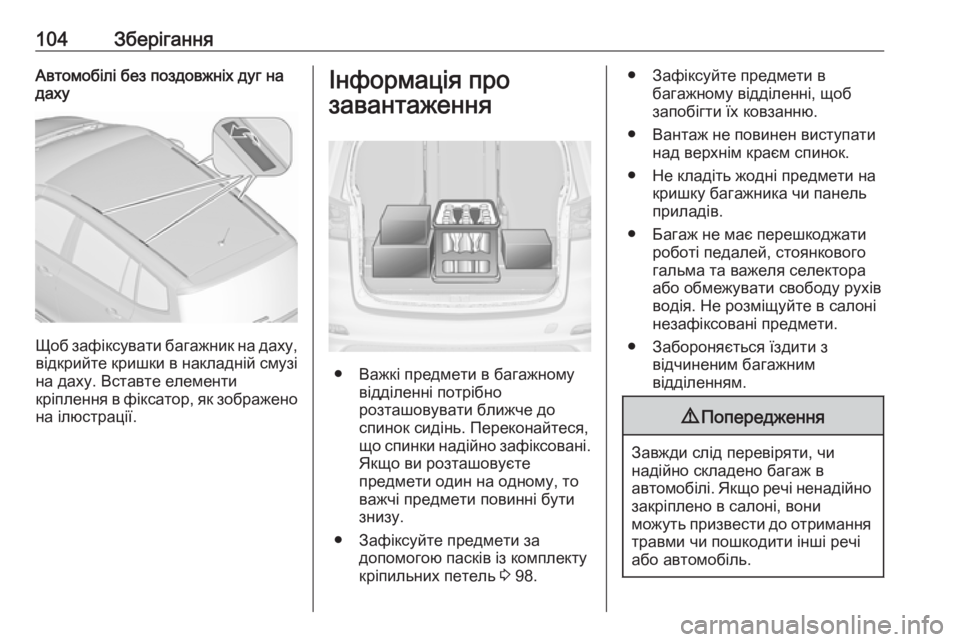

104ЗберіганняАвтомобілі без поздовжніх дуг на
даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети повинні бути
знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
кріпильних петель 3 98.
● Зафіксуйте предмети в
багажному відділенні, щоб
запобігти їх ковзанню.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Не кладіть жодні предмети на кришку багажника чи панель
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.

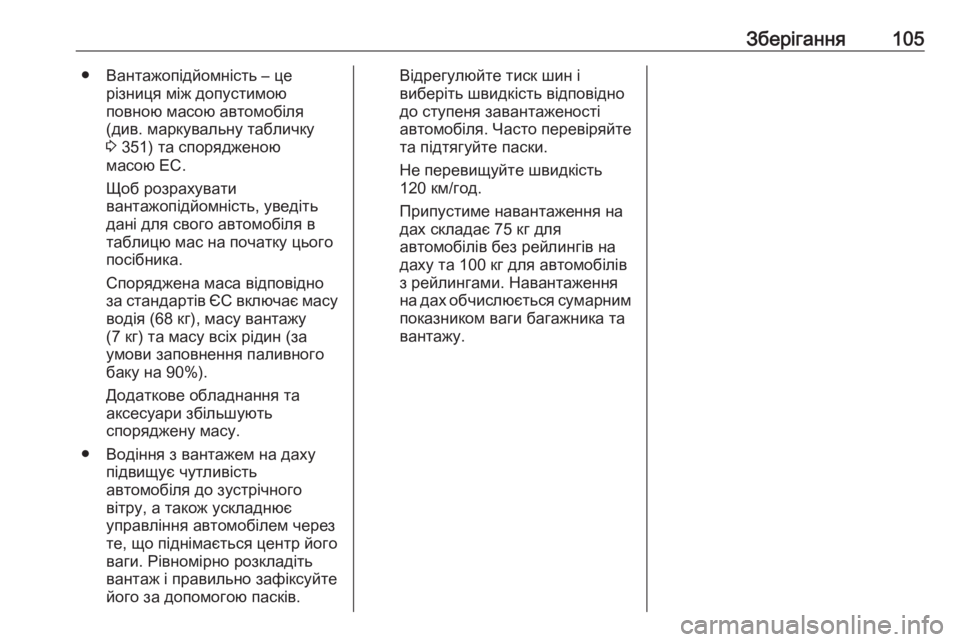

Зберігання105● Вантажопідйомність – церізниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 351) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля в
таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Припустиме навантаження на
дах складає 75 кг для
автомобілів без рейлингів на
даху та 100 кг для автомобілів
з рейлингами. Навантаження
на дах обчислюється сумарним
показником ваги багажника та
вантажу.

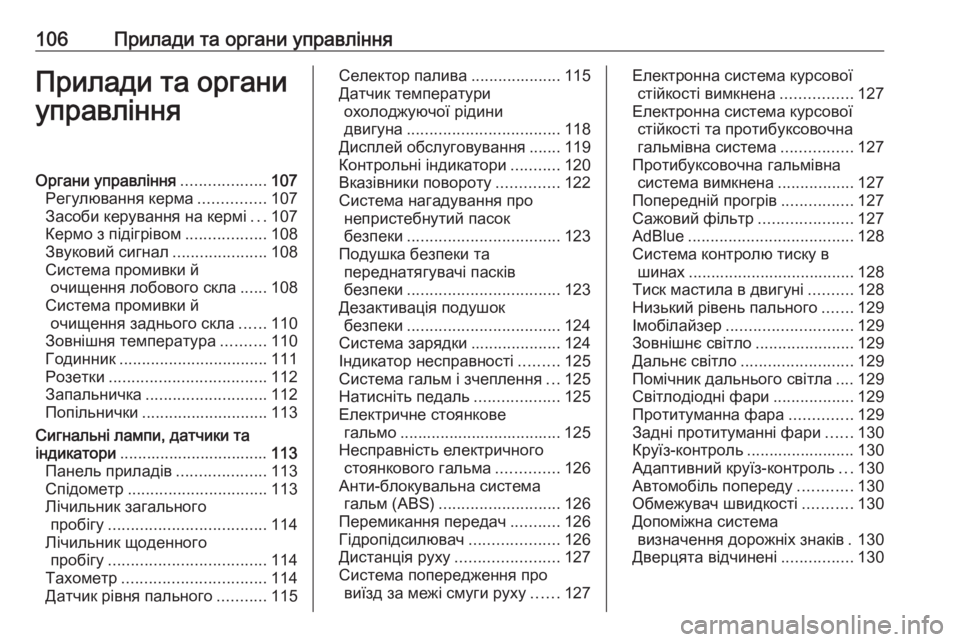

106Прилади та органи управлінняПрилади та органи
управлінняОргани управління ...................107
Регулювання керма ...............107
Засоби керування на кермі ...107
Кермо з підігрівом ..................108
Звуковий сигнал .....................108
Система промивки й очищення лобового скла ......108
Система промивки й очищення заднього скла ......110
Зовнішня температура ..........110
Годинник ................................. 111
Розетки ................................... 112
Запальничка ........................... 112
Попільнички ............................ 113
Сигнальні лампи, датчики та
індикатори ................................. 113
Панель приладів ....................113
Спідометр ............................... 113
Лічильник загального пробігу ................................... 114
Лічильник щоденного пробігу ................................... 114
Тахометр ................................ 114
Датчик рівня пального ...........115Селектор палива ....................115
Датчик температури охолоджуючої рідини
двигуна .................................. 118
Дисплей обслуговування ....... 119
Контрольні індикатори ...........120
Вказівники повороту ..............122
Система нагадування про непристебнутий пасок
безпеки .................................. 123
Подушка безпеки та переднатягувачі пасків
безпеки .................................. 123
Дезактивація подушок безпеки .................................. 124
Система зарядки ....................124
Індикатор несправності .........125
Система гальм і зчеплення ...125
Натисніть педаль ...................125
Електричне стоянкове гальмо .................................... 125
Несправність електричного стоянкового гальма ..............126
Анти-блокувальна система гальм (ABS) ........................... 126
Перемикання передач ...........126
Гідропідсилювач ....................126
Дистанція руху .......................127
Система попередження про виїзд за межі смуги руху ......127Електронна система курсової
стійкості вимкнена ................127
Електронна система курсової стійкості та протибуксовочнагальмівна система ................127
Протибуксовочна гальмівна система вимкнена .................127
Попередній прогрів ................127
Сажовий фільтр .....................127
AdBlue ..................................... 128
Система контролю тиску в шинах ..................................... 128
Тиск мастила в двигуні ..........128
Низький рівень пального .......129
Імобілайзер ............................ 129
Зовнішнє світло ......................129
Дальнє світло ......................... 129
Помічник дальнього світла .... 129
Світлодіодні фари ..................129
Протитуманна фара ..............129
Задні протитуманні фари ......130
Круїз-контроль ........................ 130
Адаптивний круїз-контроль ...130
Автомобіль попереду ............130
Обмежувач швидкості ...........130
Допоміжна система визначення дорожніх знаків . 130
Дверцята відчинені ................130

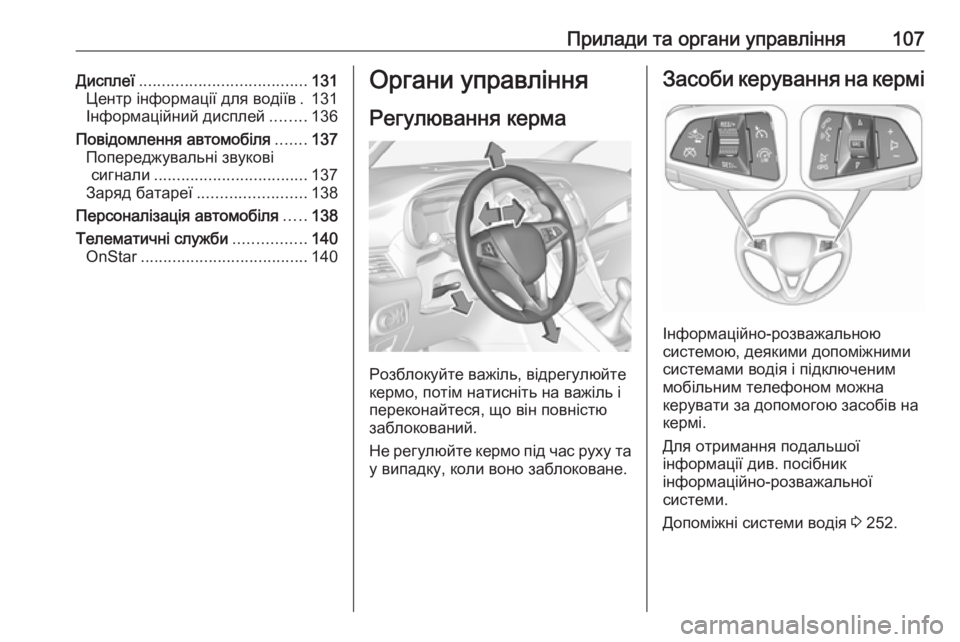

Прилади та органи управління107Дисплеї..................................... 131
Центр інформації для водіїв . 131
Інформаційний дисплей ........136
Повідомлення автомобіля .......137
Попереджувальні звукові сигнали .................................. 137
Заряд батареї ........................ 138
Персоналізація автомобіля .....138
Телематичні служби ................140
OnStar ..................................... 140Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі
Інформаційно-розважальною
системою, деякими допоміжними
системами водія і підключеним
мобільним телефоном можна
керувати за допомогою засобів на
кермі.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Допоміжні системи водія 3 252.

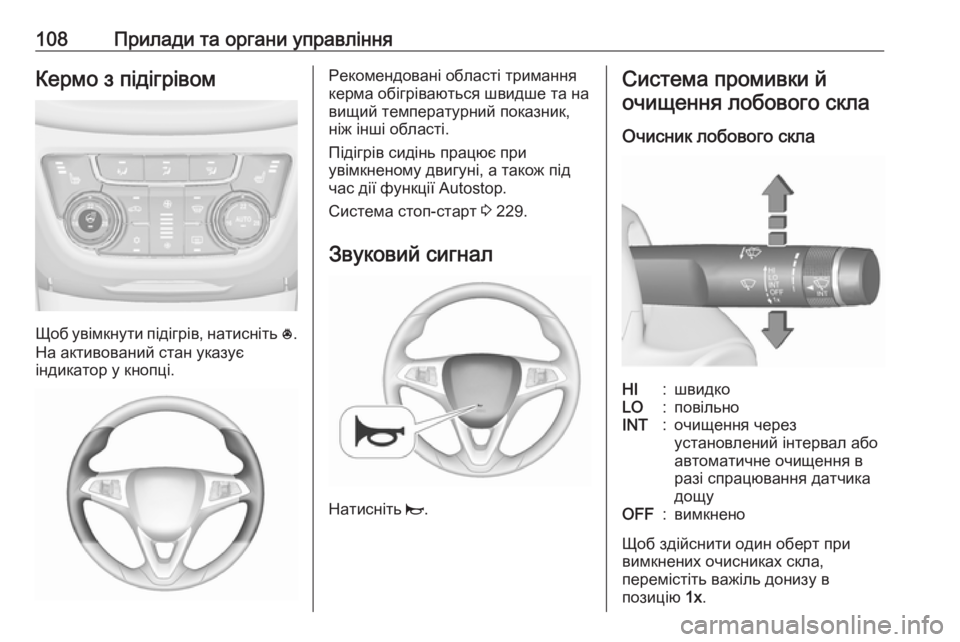

108Прилади та органи управлінняКермо з підігрівом
Щоб увімкнути підігрів, натисніть *.
На активований стан указує
індикатор у кнопці.
Рекомендовані області тримання
керма обігріваються швидше та на
вищий температурний показник,
ніж інші області.
Підігрів сидінь працює при
увімкненому двигуні, а також під час дії функції Autostop.
Система стоп-старт 3 229.
Звуковий сигнал
Натисніть j.
Система промивки й
очищення лобового скла
Очисник лобового склаHI:швидкоLO:повільноINT:очищення через
установлений інтервал або
автоматичне очищення в
разі спрацювання датчика
дощуOFF:вимкнено
Щоб здійснити один оберт при
вимкнених очисниках скла,
перемістіть важіль донизу в
позицію 1x.
