OPEL ZAFIRA C 2018.5 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління119Кількість увімкнутих елементів
світлодіодного індикатора
відповідає температурі
охолоджувальної рідини.до 3 світло‐
діодів:робочої
температури
двигуна ще не
досягнутовід 4 до 6 світ‐
лодіодів:нормальна
робоча
температурабільше ніж 6
світлодіодів:температура
надто високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити мастило, може істотно
відрізнятися.
Коли система визначить, що термін служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть масло якнайшвидше) . Виконайте
заміну мастила та фільтра на
станції технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Це може бути додаткова заміна
моторного мастила та фільтра або
частина звичайного
обслуговування.
У центрі інформації для водія
відображається меню терміну
служби мастила 3 131.
Виберіть меню "Інформація про
автомобіль " ?, натиснувши
MENU на важелі перемикання
сигналів повороту. Поверніть
колесо регулятора, щоб вибрати
Remaining Oil Life (Тривалість
терміну служби масла) .

120Прилади та органи управління
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.
Скидання показників Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Система запалювання
має бути увімкненою, але двигун
запускати не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Чергове технічне
обслуговування
Коли буде потрібне
обслуговування автомобіля, в
інформаційному центрі водія
з’явиться повідомлення. Для
виконання робіт із обслуговування
зверніться на СТО протягом одного тижня або не пізніше ніж після
500 км пробігу (залежно від того,
що настане першим).
Інформація про обслуговування
3 347.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

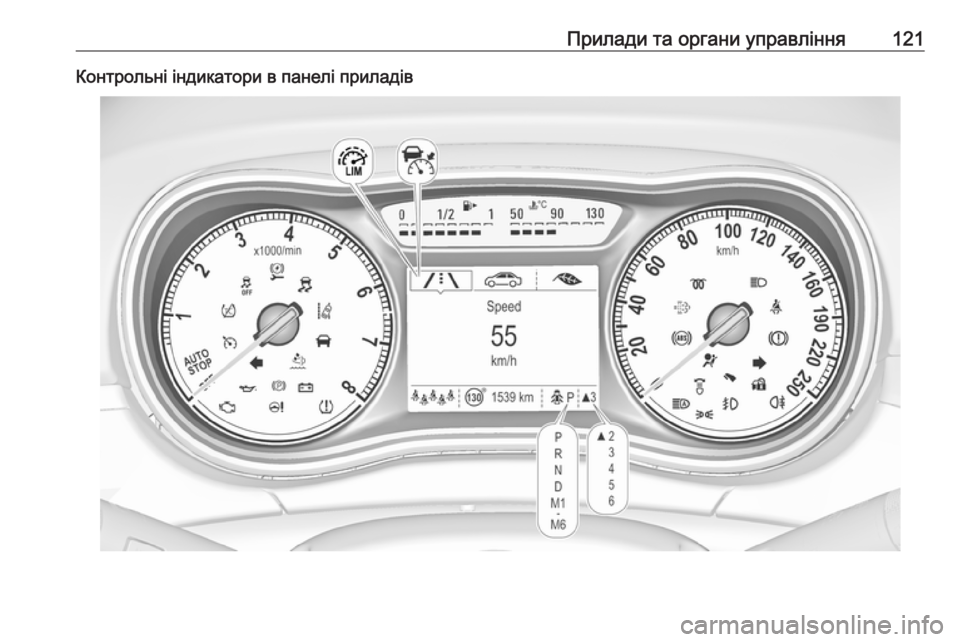

Прилади та органи управління121Контрольні індикатори в панелі приладів

122Прилади та органи управлінняОглядOУказівник повороту 3 122XСистема нагадування про
непристебнутий пасок безпеки 3 123vПодушка безпеки та натягу‐
вачі пасків безпеки 3 123VВимкнення подушок безпеки
3 124pСистема заряджання 3 124ZІндикатор несправності 3 125RСистема гальм і зчеплення
3 125mЕлектричне стоянкове гальмо
3 125jНесправність електричного
стоянкового гальма 3 126-Натисніть педаль 3 125uАнти-блокувальна система
гальм (ABS) 3 126RПеремикання передач 3 126EДистанція руху 3 127cГідропідсилювач керма 3 126)Система попередження про
виїзд за межі смуги руху
3 127nЕлектронну систему курсової
стійкості вимкнено 3 127bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 127kПротибуксувальну гальмівну
систему вимкнено 3 127!Попереднє прогрівання 3 127%Сажовий фільтр 3 127YAdBlue 3 128wСистема контролю тиску в
шинах 3 128IТиск мастила в двигуні 3 128YНизький рівень пального
3 129dІмобілайзер 3 1298Зовнішні освітлювальні
прилади 3 129CДальнє світло 3 129fСистема керування дальнім
світлом 3 129fСвітлодіодні фари 3 150>Протитуманна фара 3 129rЗадня протитуманна фара
3 130mКруїз-контроль 3 130 / адап‐
тивний круїз-контроль 3 130CАдаптивний круїз-контроль
3 130AАвтомобіль попереду 3 130LОбмежувач швидкості 3 130LДопоміжна система визна‐
чення дорожніх знаків 3 130hДверцята відчинені 3 130
Вказівники повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.

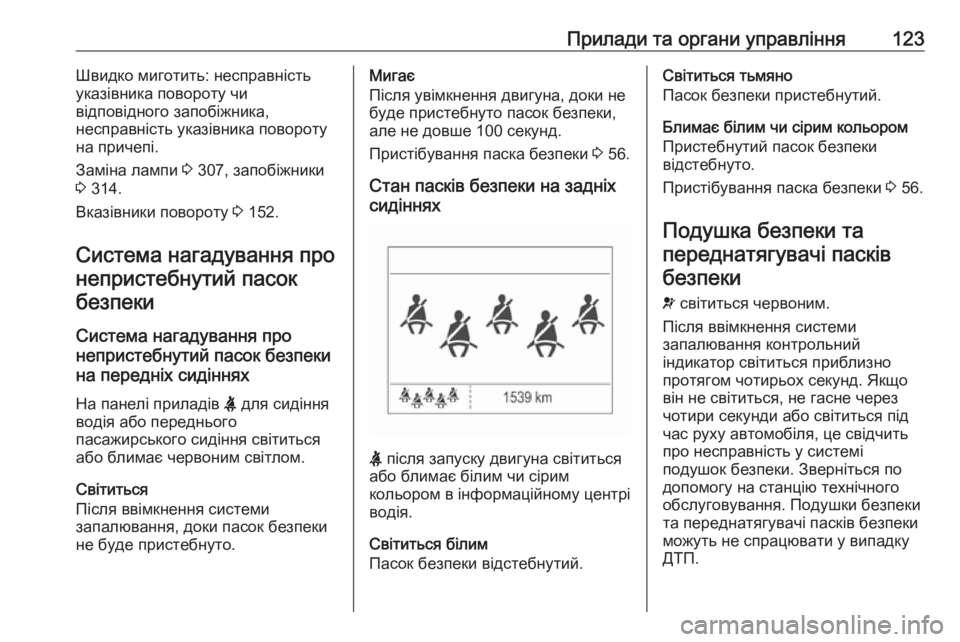

Прилади та органи управління123Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 307, запобіжники
3 314.
Вказівники повороту 3 152.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
На панелі приладів X для сидіння
водія або переднього
пасажирського сидіння світиться
або блимає червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не довше 100 секунд.
Пристібування паска безпеки 3 56.
Стан пасків безпеки на задніх
сидіннях
X після запуску двигуна світиться
або блимає білим чи сірим
кольором в інформаційному центрі водія.
Світиться білим
Пасок безпеки відстебнутий.
Світиться тьмяно
Пасок безпеки пристебнутий.
Блимає білим чи сірим кольором
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 56.
Подушка безпеки та
переднатягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди або світиться під
час руху автомобіля, це свідчить
про несправність у системі
подушок безпеки. Зверніться по
допомогу на станцію технічного
обслуговування. Подушки безпеки
та переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.

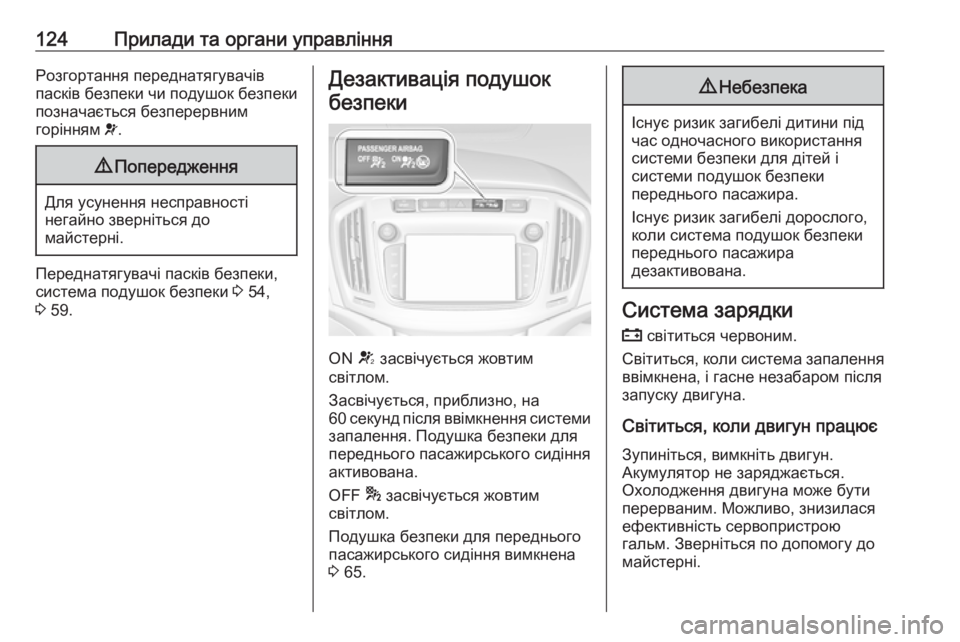

124Прилади та органи управлінняРозгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 54,
3 59.
Дезактивація подушок
безпеки
ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 65.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.

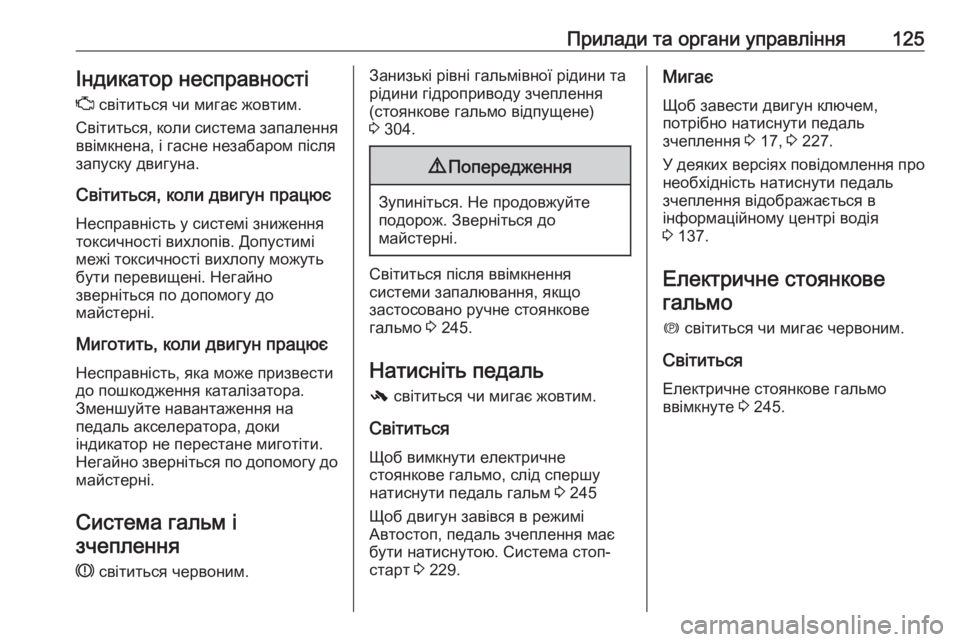

Прилади та органи управління125Індикатор несправностіZ світиться чи мигає жовтим.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєНесправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Система гальм і зчеплення
R світиться червоним.Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 304.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 245.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб вимкнути електричне
стоянкове гальмо, слід спершу
натиснути педаль гальм 3 245
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 229.
Мигає
Щоб завести двигун ключем,
потрібно натиснути педаль
зчеплення 3 17, 3 227.
У деяких версіях повідомлення про необхідність натиснути педаль
зчеплення відображається в
інформаційному центрі водія
3 137.
Електричне стоянкове гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
ввімкнуте 3 245.

126Прилади та органи управлінняМигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 245.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновленнястану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 244.
Перемикання передач
Коли задля економії пального
рекомендується перейти на вищу
передачу, на екрані
відображається R з номером вищої
передачі.
Гідропідсилювач c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 229.
Засвічується при вимкненні підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.

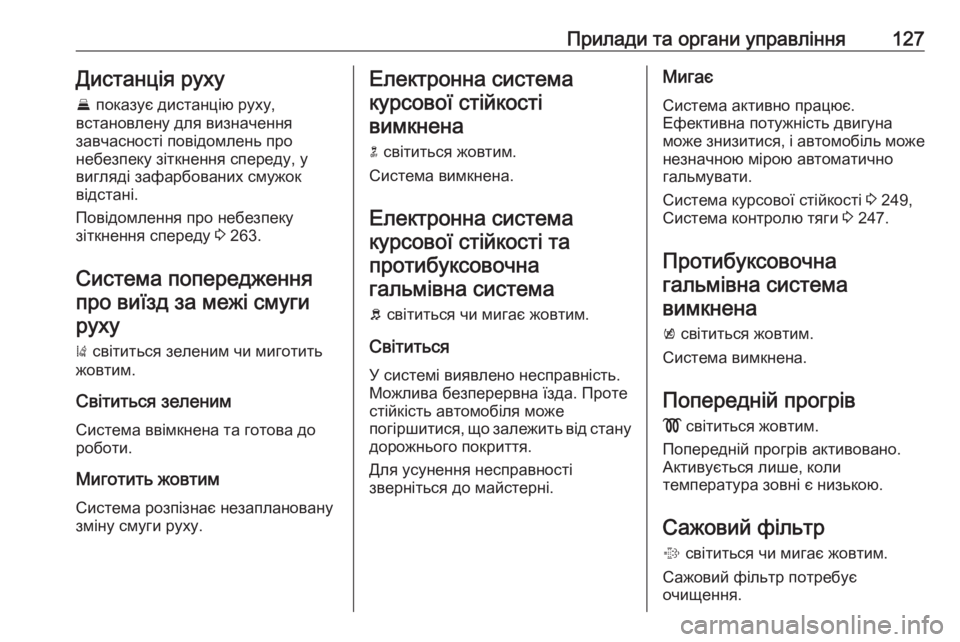

Прилади та органи управління127Дистанція руху
E показує дистанцію руху,
встановлену для визначення
завчасності повідомлень про
небезпеку зіткнення спереду, у
вигляді зафарбованих смужок
відстані.
Повідомлення про небезпеку
зіткнення спереду 3 263.
Система попередження про виїзд за межі смуги
руху
) світиться зеленим чи миготить
жовтим.
Світиться зеленим
Система ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.Електронна система
курсової стійкостівимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксовочна гальмівна система
b світиться чи мигає жовтим.
Світиться У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться до майстерні.Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 249,
Система контролю тяги 3 247.
Протибуксовочна гальмівна системавимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться чи мигає жовтим.
Сажовий фільтр потребує
очищення.

128Прилади та органи управлінняПродовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться
Сажовий фільтр заповнений.
Якомога швидше розпочніть
процес чищення.
Мигає Досягнуто максимального рівнязаповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно розпочніть чищення.
Сажовий фільтр 3 233, система
зупинки-запуску 3 229.
AdBlue Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 235.Система контролю тиску в
шинах
w світиться чи мигає жовтим.
Світиться Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
Мигає
Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться на станцію технічного
обслуговування.
Тиск мастила в двигуні I світиться червоним.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
