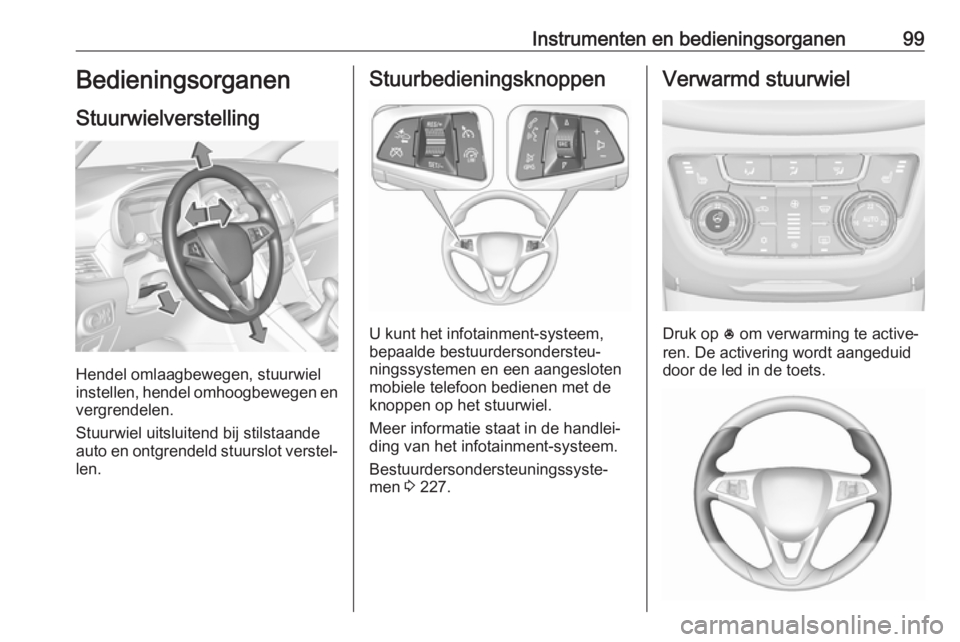

Instrumenten en bedieningsorganen99Bedieningsorganen
Stuurwielverstelling
Hendel omlaagbewegen, stuurwiel
instellen, hendel omhoogbewegen en
vergrendelen.
Stuurwiel uitsluitend bij stilstaande
auto en ontgrendeld stuurslot verstel‐ len.
Stuurbedieningsknoppen
U kunt het infotainment-systeem,
bepaalde bestuurdersondersteu‐
ningssystemen en een aangesloten
mobiele telefoon bedienen met de
knoppen op het stuurwiel.
Meer informatie staat in de handlei‐ ding van het infotainment-systeem.
Bestuurdersondersteuningssyste‐
men 3 227.
Verwarmd stuurwiel
Druk op * om verwarming te active‐
ren. De activering wordt aangeduid
door de led in de toets.

100Instrumenten en bedieningsorganenDe gedeelten van het stuurwiel die
specifiek aanbevolen zijn voor plaat‐
sing van de handen zijn sneller warm en worden warmer dan de overigegedeelten.
De verwarming werkt bij een draai‐
ende motor en tijdens een Autostop.
Stop-startsysteem 3 208.
Claxon
j indrukken.
Wis-/wasinstallatie voorruit
VoorruitwissersHI:snelLO:langzaamINT:intervalwissen of automatisch
wissen met regensensorOFF:uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Niet inschakelen wanneer de voorruit bevroren is.
Uitschakelen in wasstraten.
Instelbaar wisinterval
Wisserhendel in stand INT.
Draai aan het stelwiel om het gewen‐
ste wisinterval in te stellen:
kort interval:draai het stelwiel
omhooglang interval:draai het stelwiel
omlaag

Instrumenten en bedieningsorganen101Instelbare gevoeligheid van de
regensensor
Wisserhendel in stand INT.
Draai aan het stelwiel om de gevoe‐
ligheid van de regensensor in te stel‐
len.
De regensensor registreert de
hoeveelheid neerslag op de voorruit
en stuurt automatisch de wisfrequen‐ tie en de -snelheid aan.
Na 20 seconden zonder wisactiviteit
gaan de wisserarmen iets omlaag
naar de parkeerstand.
Sensor vrijhouden van stof, vuil en ijs.
Voorruitsproeiers
Hendel naar u toe trekken. Er wordt
sproeiervloeistof op de voorruit
gespoten en de ruitenwisser maakt enkele slagen.
Sproeiervloeistof 3 274
Wis-/wasinstallatie achterruit
Druk de wipschakelaar in om de
achterruitwisser aan te zetten:
bovenste stand:continue werkingonderste stand:onderbroken
werkingmiddenstand:uit

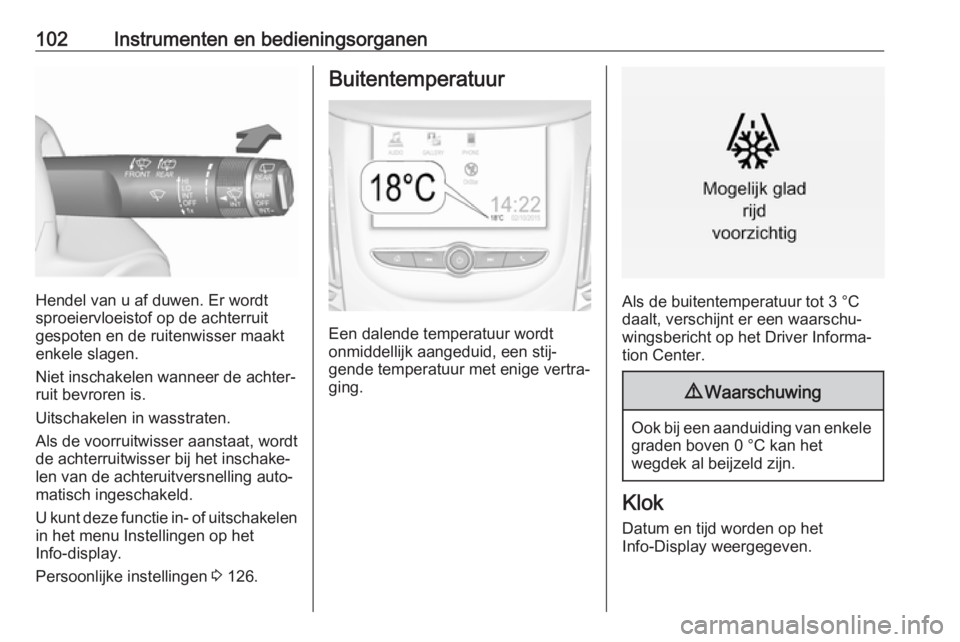

102Instrumenten en bedieningsorganen
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit
gespoten en de ruitenwisser maakt
enkele slagen.
Niet inschakelen wanneer de achter‐ ruit bevroren is.
Uitschakelen in wasstraten.
Als de voorruitwisser aanstaat, wordt
de achterruitwisser bij het inschake‐
len van de achteruitversnelling auto‐
matisch ingeschakeld.
U kunt deze functie in- of uitschakelen in het menu Instellingen op het
Info-display.
Persoonlijke instellingen 3 126.
Buitentemperatuur
Een dalende temperatuur wordt
onmiddellijk aangeduid, een stij‐
gende temperatuur met enige vertra‐
ging.
Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐
wingsbericht op het Driver Informa‐
tion Center.
9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het
wegdek al beijzeld zijn.
Klok
Datum en tijd worden op het
Info-Display weergegeven.

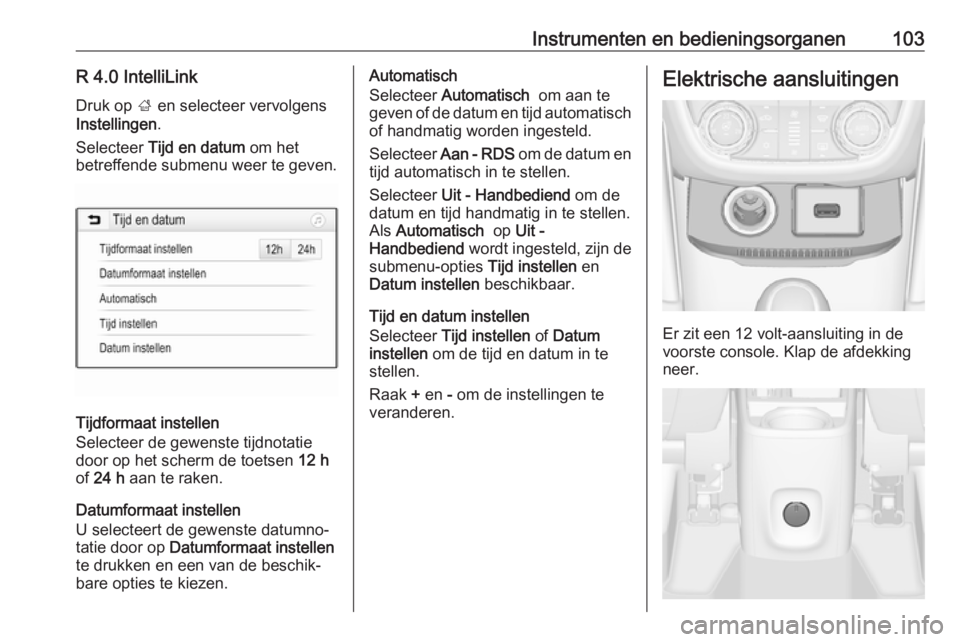

Instrumenten en bedieningsorganen103R 4.0 IntelliLinkDruk op ; en selecteer vervolgens
Instellingen .
Selecteer Tijd en datum om het
betreffende submenu weer te geven.
Tijdformaat instellen
Selecteer de gewenste tijdnotatie door op het scherm de toetsen 12 h
of 24 h aan te raken.
Datumformaat instellen
U selecteert de gewenste datumno‐
tatie door op Datumformaat instellen
te drukken en een van de beschik‐
bare opties te kiezen.
Automatisch
Selecteer Automatisch om aan te
geven of de datum en tijd automatisch
of handmatig worden ingesteld.
Selecteer Aan - RDS om de datum en
tijd automatisch in te stellen.
Selecteer Uit - Handbediend om de
datum en tijd handmatig in te stellen. Als Automatisch op Uit -
Handbediend wordt ingesteld, zijn de
submenu-opties Tijd instellen en
Datum instellen beschikbaar.
Tijd en datum instellen
Selecteer Tijd instellen of Datum
instellen om de tijd en datum in te
stellen.
Raak + en - om de instellingen te
veranderen.Elektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console. Klap de afdekking
neer.

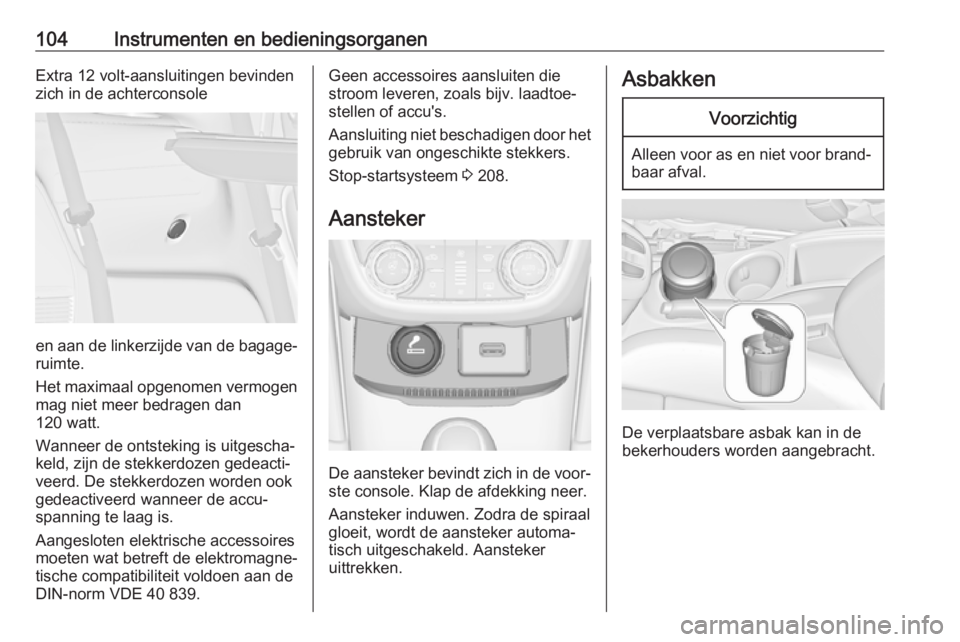

104Instrumenten en bedieningsorganenExtra 12 volt-aansluitingen bevindenzich in de achterconsole
en aan de linkerzijde van de bagage‐ ruimte.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐ spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het gebruik van ongeschikte stekkers.
Stop-startsysteem 3 208.
Aansteker
De aansteker bevindt zich in de voor‐ ste console. Klap de afdekking neer.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker
uittrekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de
bekerhouders worden aangebracht.

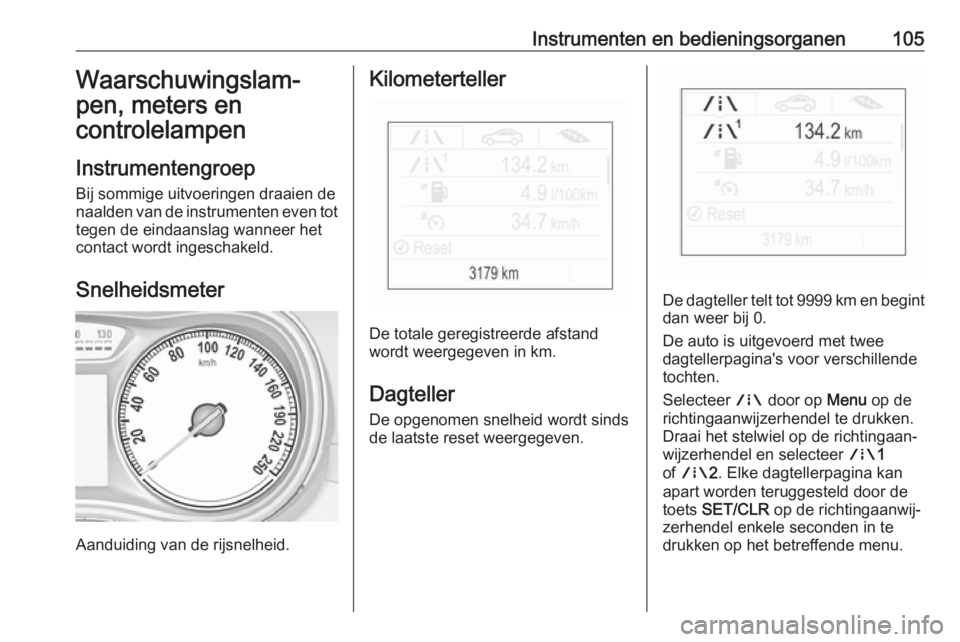

Instrumenten en bedieningsorganen105Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep Bij sommige uitvoeringen draaien denaalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
De totale geregistreerde afstand
wordt weergegeven in km.
Dagteller
De opgenomen snelheid wordt sinds
de laatste reset weergegeven.
De dagteller telt tot 9999 km en begint
dan weer bij 0.
De auto is uitgevoerd met twee
dagtellerpagina's voor verschillende
tochten.
Selecteer ; door op Menu op de
richtingaanwijzerhendel te drukken. Draai het stelwiel op de richtingaan‐
wijzerhendel en selecteer ;1
of ; 2. Elke dagtellerpagina kan
apart worden teruggesteld door de
toets SET/CLR op de richtingaanwij‐
zerhendel enkele seconden in te
drukken op het betreffende menu.

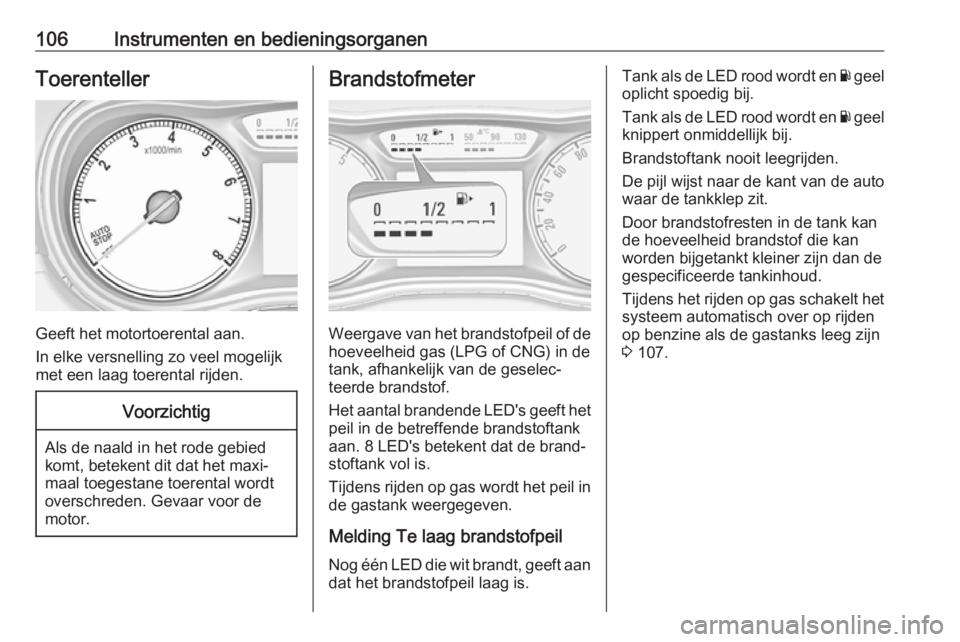

106Instrumenten en bedieningsorganenToerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Weergave van het brandstofpeil of de hoeveelheid gas (LPG of CNG) in de
tank, afhankelijk van de geselec‐
teerde brandstof.
Het aantal brandende LED's geeft het
peil in de betreffende brandstoftank
aan. 8 LED's betekent dat de brand‐
stoftank vol is.
Tijdens rijden op gas wordt het peil in de gastank weergegeven.
Melding Te laag brandstofpeil
Nog één LED die wit brandt, geeft aan dat het brandstofpeil laag is.
Tank als de LED rood wordt en Y geel
oplicht spoedig bij.
Tank als de LED rood wordt en Y geel
knippert onmiddellijk bij.
Brandstoftank nooit leegrijden.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
Tijdens het rijden op gas schakelt het systeem automatisch over op rijden
op benzine als de gastanks leeg zijn 3 107.

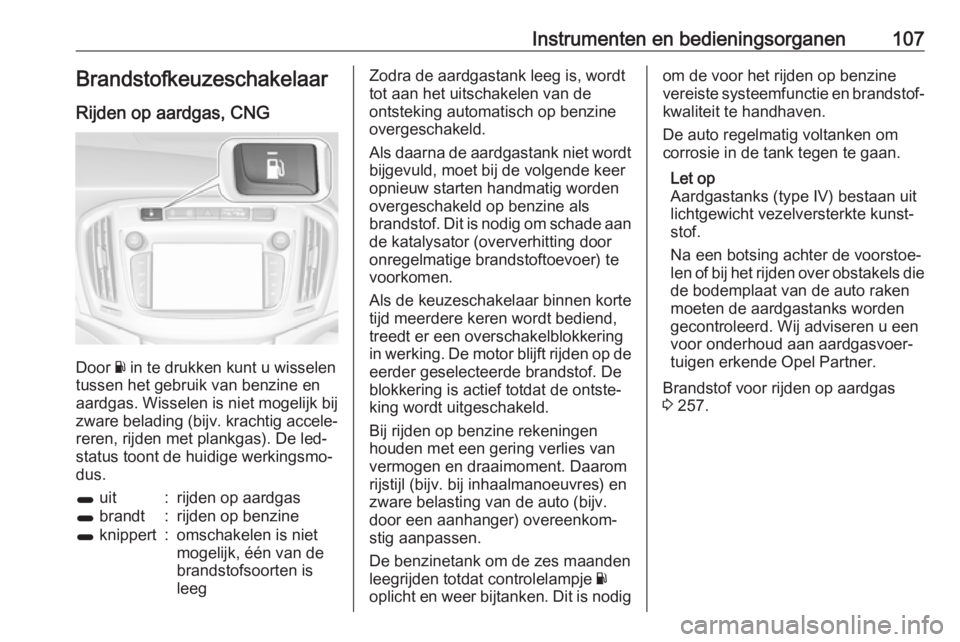

Instrumenten en bedieningsorganen107Brandstofkeuzeschakelaar
Rijden op aardgas, CNG
Door Y in te drukken kunt u wisselen
tussen het gebruik van benzine en
aardgas. Wisselen is niet mogelijk bij
zware belading (bijv. krachtig accele‐ reren, rijden met plankgas). De led-
status toont de huidige werkingsmo‐ dus.
1 uit:rijden op aardgas1 brandt:rijden op benzine1 knippert:omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leegZodra de aardgastank leeg is, wordt
tot aan het uitschakelen van de
ontsteking automatisch op benzine
overgeschakeld.
Als daarna de aardgastank niet wordt
bijgevuld, moet bij de volgende keer
opnieuw starten handmatig worden
overgeschakeld op benzine als
brandstof. Dit is nodig om schade aan de katalysator (oververhitting door
onregelmatige brandstoftoevoer) te
voorkomen.
Als de keuzeschakelaar binnen korte
tijd meerdere keren wordt bediend,
treedt er een overschakelblokkering
in werking. De motor blijft rijden op de
eerder geselecteerde brandstof. De
blokkering is actief totdat de ontste‐ king wordt uitgeschakeld.
Bij rijden op benzine rekeningen houden met een gering verlies van
vermogen en draaimoment. Daarom
rijstijl (bijv. bij inhaalmanoeuvres) en
zware belasting van de auto (bijv.
door een aanhanger) overeenkom‐
stig aanpassen.
De benzinetank om de zes maanden leegrijden totdat controlelampje Y
oplicht en weer bijtanken. Dit is nodigom de voor het rijden op benzine
vereiste systeemfunctie en brandstof‐
kwaliteit te handhaven.
De auto regelmatig voltanken om
corrosie in de tank tegen te gaan.
Let op
Aardgastanks (type IV) bestaan uit
lichtgewicht vezelversterkte kunst‐
stof.
Na een botsing achter de voorstoe‐
len of bij het rijden over obstakels die
de bodemplaat van de auto raken
moeten de aardgastanks worden
gecontroleerd. Wij adviseren u een
voor onderhoud aan aardgasvoer‐
tuigen erkende Opel Partner.
Brandstof voor rijden op aardgas
3 257.

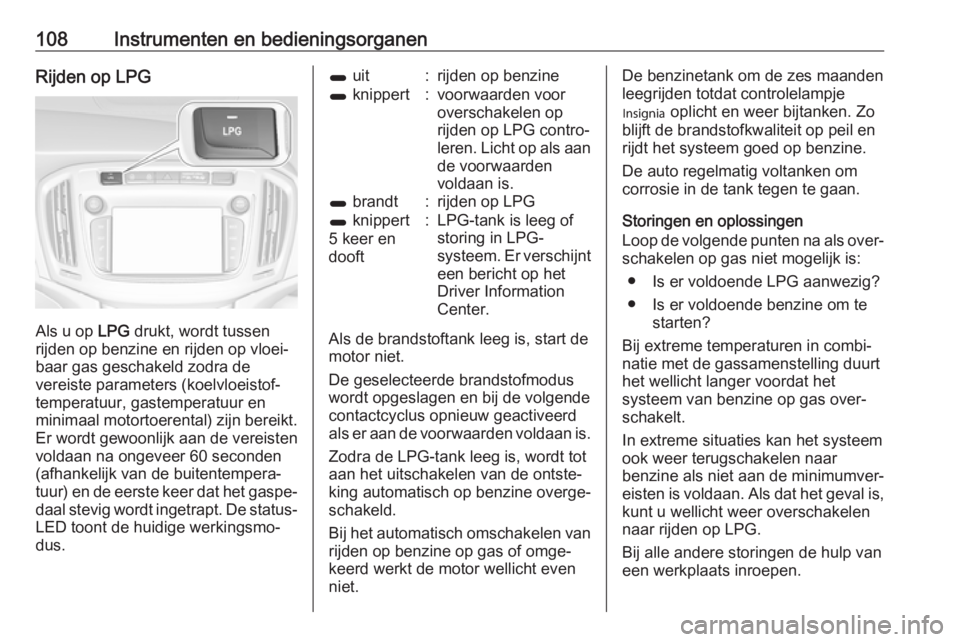

108Instrumenten en bedieningsorganenRijden op LPG
Als u op LPG drukt, wordt tussen
rijden op benzine en rijden op vloei‐
baar gas geschakeld zodra de
vereiste parameters (koelvloeistof‐
temperatuur, gastemperatuur en
minimaal motortoerental) zijn bereikt.
Er wordt gewoonlijk aan de vereisten
voldaan na ongeveer 60 seconden
(afhankelijk van de buitentempera‐
tuur) en de eerste keer dat het gaspe‐
daal stevig wordt ingetrapt. De status-
LED toont de huidige werkingsmo‐
dus.
1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op
rijden op LPG contro‐
leren. Licht op als aan de voorwaarden
voldaan is.1 brandt:rijden op LPG1 knippert
5 keer en
dooft:LPG-tank is leeg of
storing in LPG-
systeem. Er verschijnt
een bericht op het
Driver Information
Center.
Als de brandstoftank leeg is, start de
motor niet.
De geselecteerde brandstofmodus
wordt opgeslagen en bij de volgende
contactcyclus opnieuw geactiveerd
als er aan de voorwaarden voldaan is.
Zodra de LPG-tank leeg is, wordt totaan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Bij het automatisch omschakelen van rijden op benzine op gas of omge‐
keerd werkt de motor wellicht even
niet.
De benzinetank om de zes maanden leegrijden totdat controlelampje
I oplicht en weer bijtanken. Zo
blijft de brandstofkwaliteit op peil en rijdt het systeem goed op benzine.
De auto regelmatig voltanken om
corrosie in de tank tegen te gaan.
Storingen en oplossingen
Loop de volgende punten na als over‐
schakelen op gas niet mogelijk is:
● Is er voldoende LPG aanwezig?● Is er voldoende benzine om te starten?
Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het
systeem van benzine op gas over‐
schakelt.
In extreme situaties kan het systeem ook weer terugschakelen naar
benzine als niet aan de minimumver‐
eisten is voldaan. Als dat het geval is,
kunt u wellicht weer overschakelen
naar rijden op LPG.
Bij alle andere storingen de hulp van
een werkplaats inroepen.
