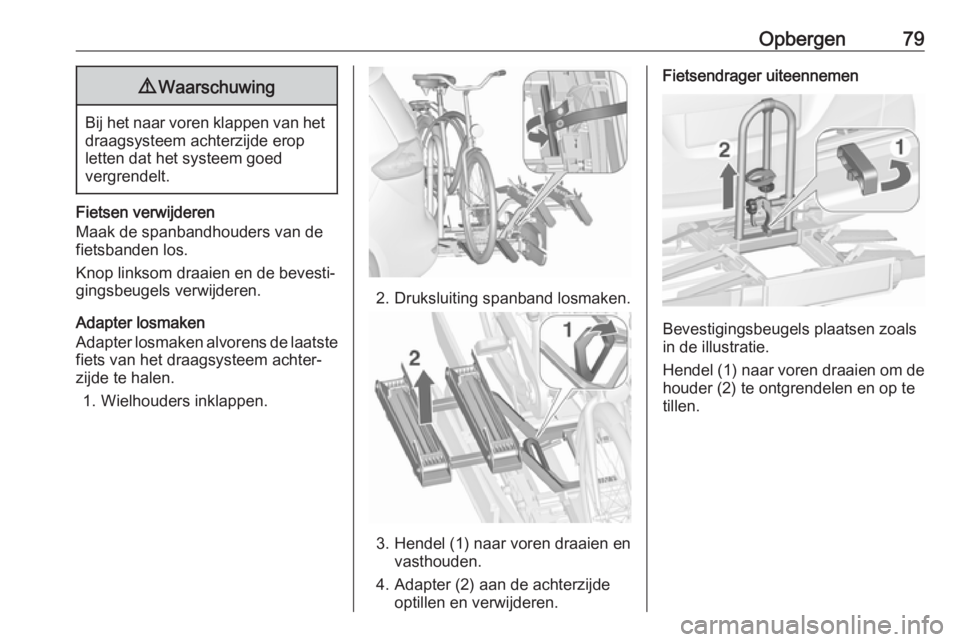

Opbergen799Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed
vergrendelt.
Fietsen verwijderen
Maak de spanbandhouders van de
fietsbanden los.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken
Adapter losmaken alvorens de laatste
fiets van het draagsysteem achter‐
zijde te halen.
1. Wielhouders inklappen.
2. Druksluiting spanband losmaken.
3. Hendel (1) naar voren draaien en vasthouden.
4. Adapter (2) aan de achterzijde optillen en verwijderen.
Fietsendrager uiteennemen
Bevestigingsbeugels plaatsen zoals
in de illustratie.
Hendel (1) naar voren draaien om de houder (2) te ontgrendelen en op te
tillen.

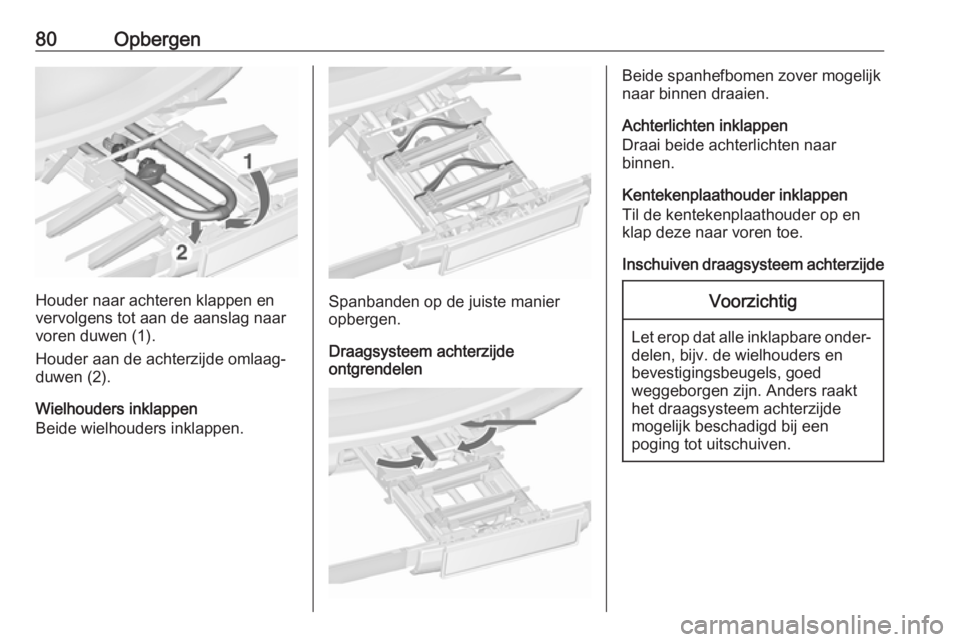

80Opbergen
Houder naar achteren klappen en
vervolgens tot aan de aanslag naar
voren duwen (1).
Houder aan de achterzijde omlaag‐
duwen (2).
Wielhouders inklappen
Beide wielhouders inklappen.Spanbanden op de juiste manier
opbergen.
Draagsysteem achterzijde
ontgrendelen
Beide spanhefbomen zover mogelijk
naar binnen draaien.
Achterlichten inklappen
Draai beide achterlichten naar
binnen.
Kentekenplaathouder inklappen
Til de kentekenplaathouder op en klap deze naar voren toe.
Inschuiven draagsysteem achterzijdeVoorzichtig
Let erop dat alle inklapbare onder‐ delen, bijv. de wielhouders en
bevestigingsbeugels, goed
weggeborgen zijn. Anders raakt
het draagsysteem achterzijde
mogelijk beschadigd bij een
poging tot uitschuiven.

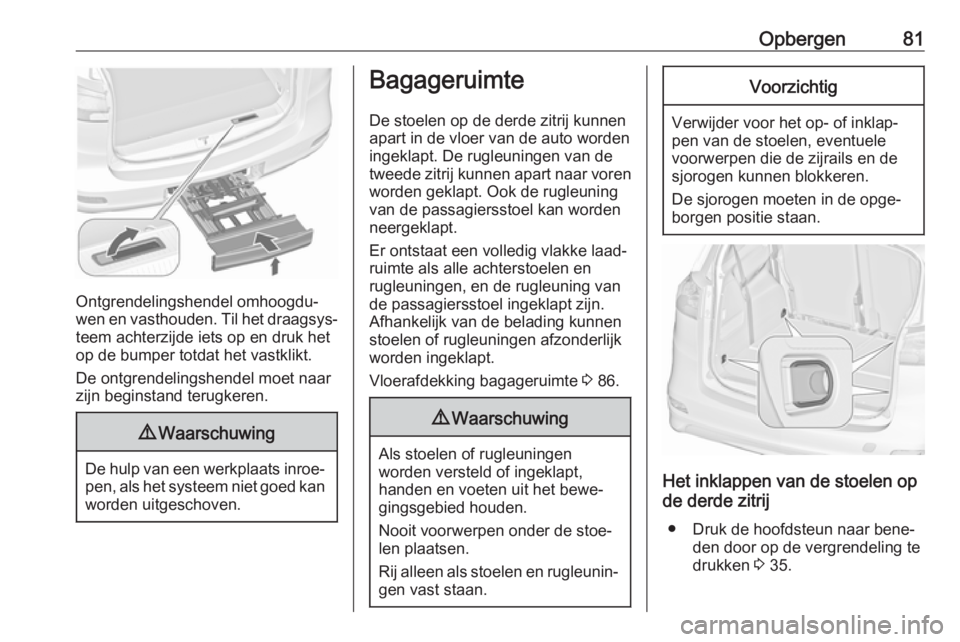

Opbergen81
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Til het draagsys‐ teem achterzijde iets op en druk het
op de bumper totdat het vastklikt.
De ontgrendelingshendel moet naar
zijn beginstand terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.
Bagageruimte
De stoelen op de derde zitrij kunnen
apart in de vloer van de auto worden
ingeklapt. De rugleuningen van de
tweede zitrij kunnen apart naar voren
worden geklapt. Ook de rugleuning
van de passagiersstoel kan worden
neergeklapt.
Er ontstaat een volledig vlakke laad‐
ruimte als alle achterstoelen en
rugleuningen, en de rugleuning van
de passagiersstoel ingeklapt zijn.
Afhankelijk van de belading kunnen
stoelen of rugleuningen afzonderlijk worden ingeklapt.
Vloerafdekking bagageruimte 3 86.9 Waarschuwing
Als stoelen of rugleuningen
worden versteld of ingeklapt,
handen en voeten uit het bewe‐
gingsgebied houden.
Nooit voorwerpen onder de stoe‐
len plaatsen.
Rij alleen als stoelen en rugleunin‐
gen vast staan.
Voorzichtig
Verwijder voor het op- of inklap‐
pen van de stoelen, eventuele
voorwerpen die de zijrails en de
sjorogen kunnen blokkeren.
De sjorogen moeten in de opge‐
borgen positie staan.
Het inklappen van de stoelen op
de derde zitrij
● Druk de hoofdsteun naar bene‐ den door op de vergrendeling te
drukken 3 35.

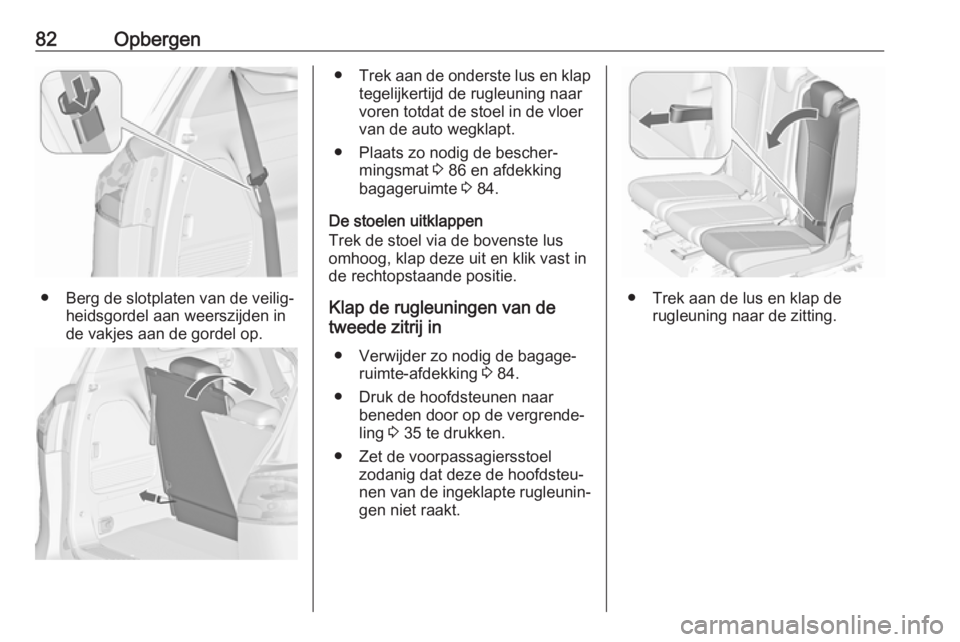

82Opbergen
● Berg de slotplaten van de veilig‐heidsgordel aan weerszijden in
de vakjes aan de gordel op.
● Trek aan de onderste lus en klap
tegelijkertijd de rugleuning naar
voren totdat de stoel in de vloer
van de auto wegklapt.
● Plaats zo nodig de bescher‐ mingsmat 3 86 en afdekking
bagageruimte 3 84.
De stoelen uitklappen
Trek de stoel via de bovenste lus
omhoog, klap deze uit en klik vast in
de rechtopstaande positie.
Klap de rugleuningen van de
tweede zitrij in
● Verwijder zo nodig de bagage‐ ruimte-afdekking 3 84.
● Druk de hoofdsteunen naar beneden door op de vergrende‐
ling 3 35 te drukken.
● Zet de voorpassagiersstoel zodanig dat deze de hoofdsteu‐
nen van de ingeklapte rugleunin‐ gen niet raakt.
● Trek aan de lus en klap de rugleuning naar de zitting.

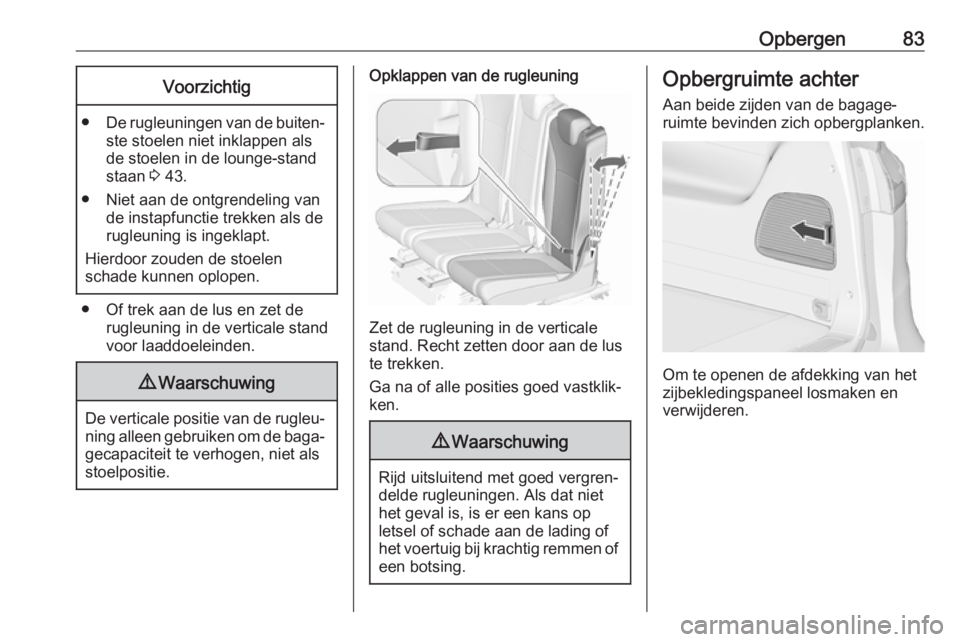

Opbergen83Voorzichtig
●De rugleuningen van de buiten‐
ste stoelen niet inklappen als
de stoelen in de lounge-stand
staan 3 43.
● Niet aan de ontgrendeling van de instapfunctie trekken als de
rugleuning is ingeklapt.
Hierdoor zouden de stoelen
schade kunnen oplopen.
● Of trek aan de lus en zet de rugleuning in de verticale stand
voor laaddoeleinden.
9 Waarschuwing
De verticale positie van de rugleu‐
ning alleen gebruiken om de baga‐ gecapaciteit te verhogen, niet als
stoelpositie.
Opklappen van de rugleuning
Zet de rugleuning in de verticale
stand. Recht zetten door aan de lus
te trekken.
Ga na of alle posities goed vastklik‐ ken.
9 Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op
letsel of schade aan de lading of
het voertuig bij krachtig remmen of een botsing.
Opbergruimte achter
Aan beide zijden van de bagage‐
ruimte bevinden zich opbergplanken.
Om te openen de afdekking van het
zijbekledingspaneel losmaken en verwijderen.

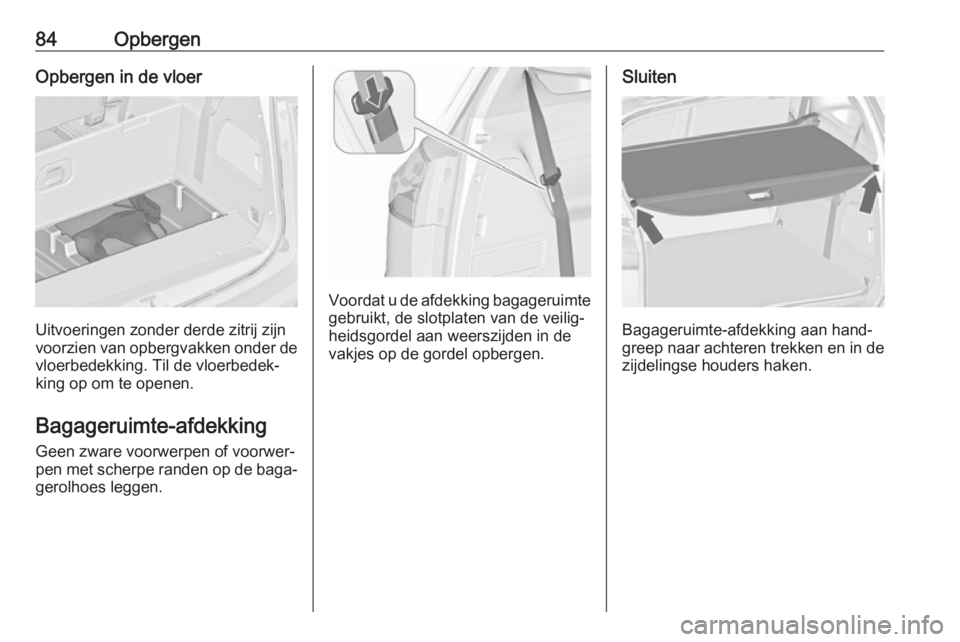

84OpbergenOpbergen in de vloer
Uitvoeringen zonder derde zitrij zijn
voorzien van opbergvakken onder de vloerbedekking. Til de vloerbedek‐
king op om te openen.
Bagageruimte-afdekking Geen zware voorwerpen of voorwer‐pen met scherpe randen op de baga‐
gerolhoes leggen.
Voordat u de afdekking bagageruimte
gebruikt, de slotplaten van de veilig‐
heidsgordel aan weerszijden in de
vakjes op de gordel opbergen.
Sluiten
Bagageruimte-afdekking aan hand‐
greep naar achteren trekken en in de zijdelingse houders haken.

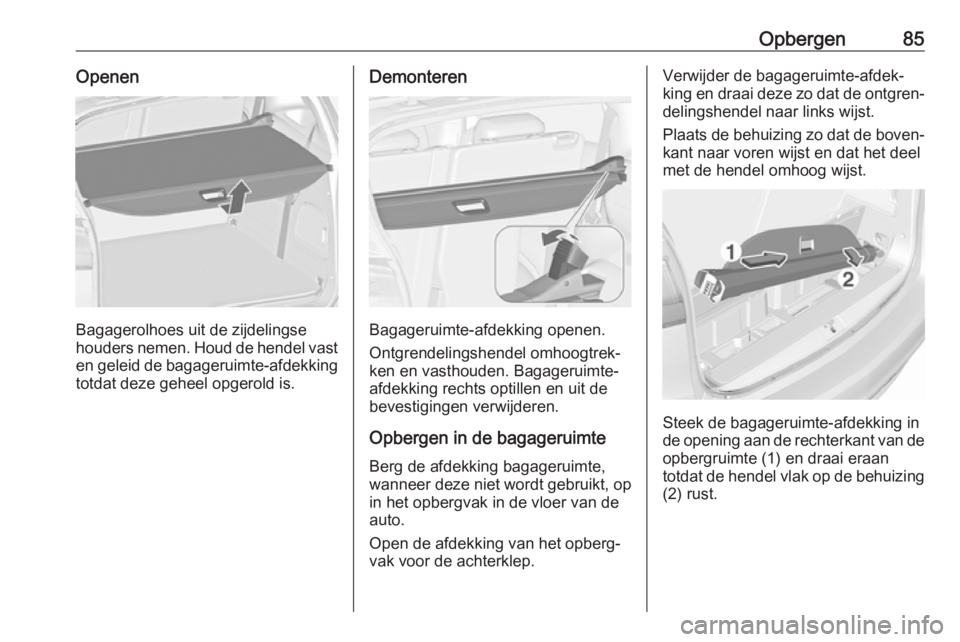

Opbergen85Openen
Bagagerolhoes uit de zijdelingse
houders nemen. Houd de hendel vast
en geleid de bagageruimte-afdekking
totdat deze geheel opgerold is.
Demonteren
Bagageruimte-afdekking openen.
Ontgrendelingshendel omhoogtrek‐
ken en vasthouden. Bagageruimte-
afdekking rechts optillen en uit de
bevestigingen verwijderen.
Opbergen in de bagageruimteBerg de afdekking bagageruimte,
wanneer deze niet wordt gebruikt, op
in het opbergvak in de vloer van de
auto.
Open de afdekking van het opberg‐
vak voor de achterklep.
Verwijder de bagageruimte-afdek‐
king en draai deze zo dat de ontgren‐ delingshendel naar links wijst.
Plaats de behuizing zo dat de boven‐
kant naar voren wijst en dat het deel
met de hendel omhoog wijst.
Steek de bagageruimte-afdekking in
de opening aan de rechterkant van de
opbergruimte (1) en draai eraan
totdat de hendel vlak op de behuizing (2) rust.

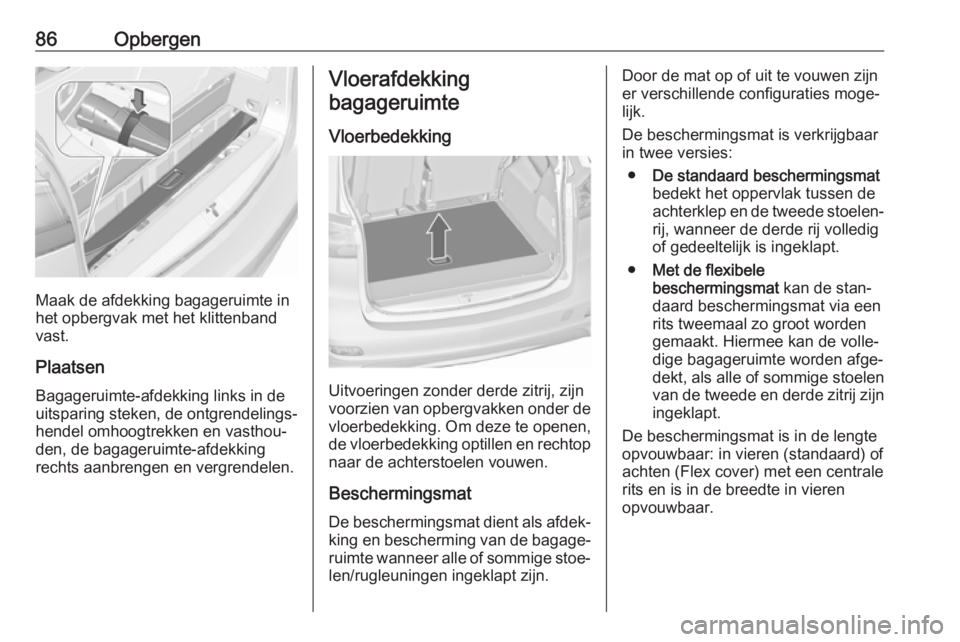

86Opbergen
Maak de afdekking bagageruimte in
het opbergvak met het klittenband vast.
Plaatsen Bagageruimte-afdekking links in de
uitsparing steken, de ontgrendelings‐
hendel omhoogtrekken en vasthou‐
den, de bagageruimte-afdekking
rechts aanbrengen en vergrendelen.
Vloerafdekking
bagageruimte
Vloerbedekking
Uitvoeringen zonder derde zitrij, zijn
voorzien van opbergvakken onder de vloerbedekking. Om deze te openen,
de vloerbedekking optillen en rechtop naar de achterstoelen vouwen.
Beschermingsmat De beschermingsmat dient als afdek‐king en bescherming van de bagage‐
ruimte wanneer alle of sommige stoe‐ len/rugleuningen ingeklapt zijn.
Door de mat op of uit te vouwen zijn
er verschillende configuraties moge‐
lijk.
De beschermingsmat is verkrijgbaar
in twee versies:
● De standaard beschermingsmat
bedekt het oppervlak tussen de
achterklep en de tweede stoelen‐ rij, wanneer de derde rij volledig
of gedeeltelijk is ingeklapt.
● Met de flexibele
beschermingsmat kan de stan‐
daard beschermingsmat via een
rits tweemaal zo groot worden
gemaakt. Hiermee kan de volle‐ dige bagageruimte worden afge‐
dekt, als alle of sommige stoelen
van de tweede en derde zitrij zijn ingeklapt.
De beschermingsmat is in de lengte
opvouwbaar: in vieren (standaard) of achten (Flex cover) met een centrale
rits en is in de breedte in vieren
opvouwbaar.

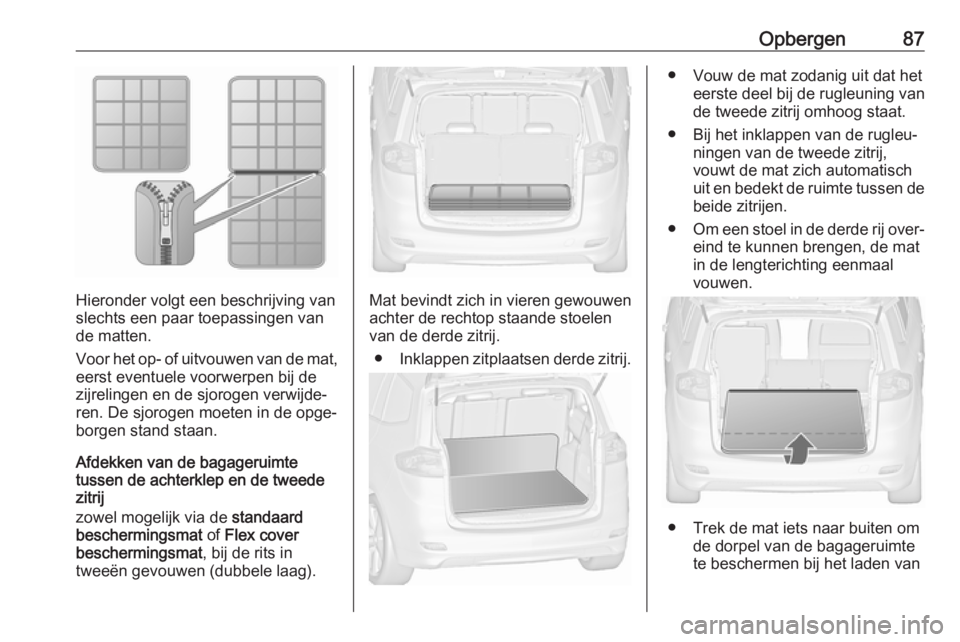

Opbergen87
Hieronder volgt een beschrijving van
slechts een paar toepassingen van
de matten.
Voor het op- of uitvouwen van de mat,
eerst eventuele voorwerpen bij de
zijrelingen en de sjorogen verwijde‐ ren. De sjorogen moeten in de opge‐borgen stand staan.
Afdekken van de bagageruimte
tussen de achterklep en de tweede
zitrij
zowel mogelijk via de standaard
beschermingsmat of Flex cover
beschermingsmat , bij de rits in
tweeën gevouwen (dubbele laag).Mat bevindt zich in vieren gewouwen
achter de rechtop staande stoelen
van de derde zitrij.
● Inklappen zitplaatsen derde zitrij.
● Vouw de mat zodanig uit dat het
eerste deel bij de rugleuning van
de tweede zitrij omhoog staat.
● Bij het inklappen van de rugleu‐ ningen van de tweede zitrij,
vouwt de mat zich automatisch
uit en bedekt de ruimte tussen de beide zitrijen.
● Om een stoel in de derde rij over‐
eind te kunnen brengen, de mat
in de lengterichting eenmaal
vouwen.
● Trek de mat iets naar buiten om de dorpel van de bagageruimte
te beschermen bij het laden van

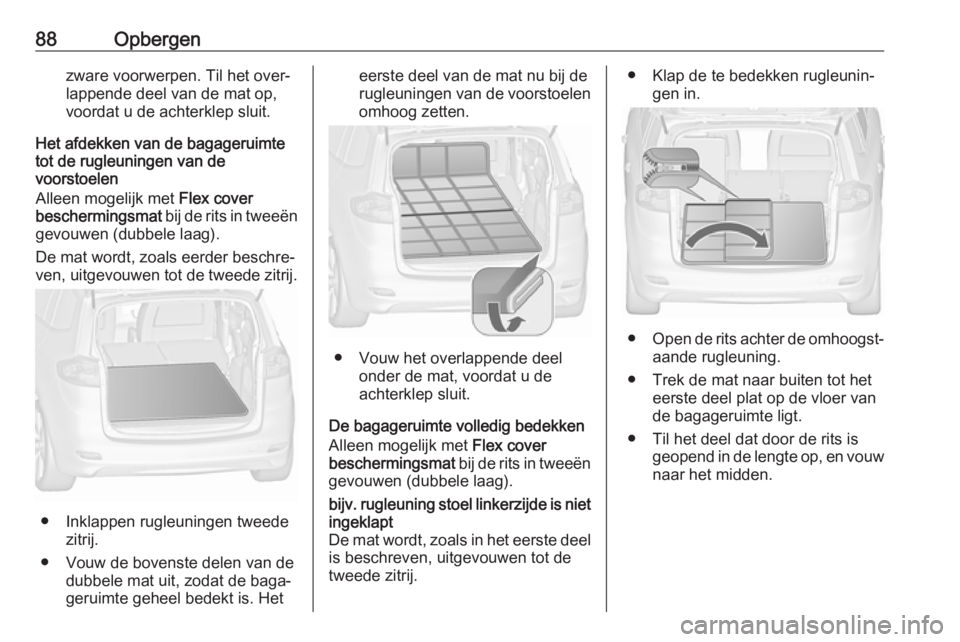

88Opbergenzware voorwerpen. Til het over‐
lappende deel van de mat op,
voordat u de achterklep sluit.
Het afdekken van de bagageruimte
tot de rugleuningen van de
voorstoelen
Alleen mogelijk met Flex cover
beschermingsmat bij de rits in tweeën
gevouwen (dubbele laag).
De mat wordt, zoals eerder beschre‐
ven, uitgevouwen tot de tweede zitrij.
● Inklappen rugleuningen tweede zitrij.
● Vouw de bovenste delen van de dubbele mat uit, zodat de baga‐
geruimte geheel bedekt is. Het
eerste deel van de mat nu bij de
rugleuningen van de voorstoelen
omhoog zetten.
● Vouw het overlappende deel onder de mat, voordat u de
achterklep sluit.
De bagageruimte volledig bedekken
Alleen mogelijk met Flex cover
beschermingsmat bij de rits in tweeën
gevouwen (dubbele laag).
bijv. rugleuning stoel linkerzijde is niet
ingeklapt
De mat wordt, zoals in het eerste deel
is beschreven, uitgevouwen tot de
tweede zitrij.● Klap de te bedekken rugleunin‐ gen in.
●Open de rits achter de omhoogst‐
aande rugleuning.
● Trek de mat naar buiten tot het eerste deel plat op de vloer van
de bagageruimte ligt.
● Til het deel dat door de rits is geopend in de lengte op, en vouw
naar het midden.
