OPEL ZAFIRA C 2018 Gebruikershandleiding (in Dutch)
Manufacturer: OPEL, Model Year: 2018, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2018Pages: 353, PDF Size: 9.96 MB
Page 311 of 353

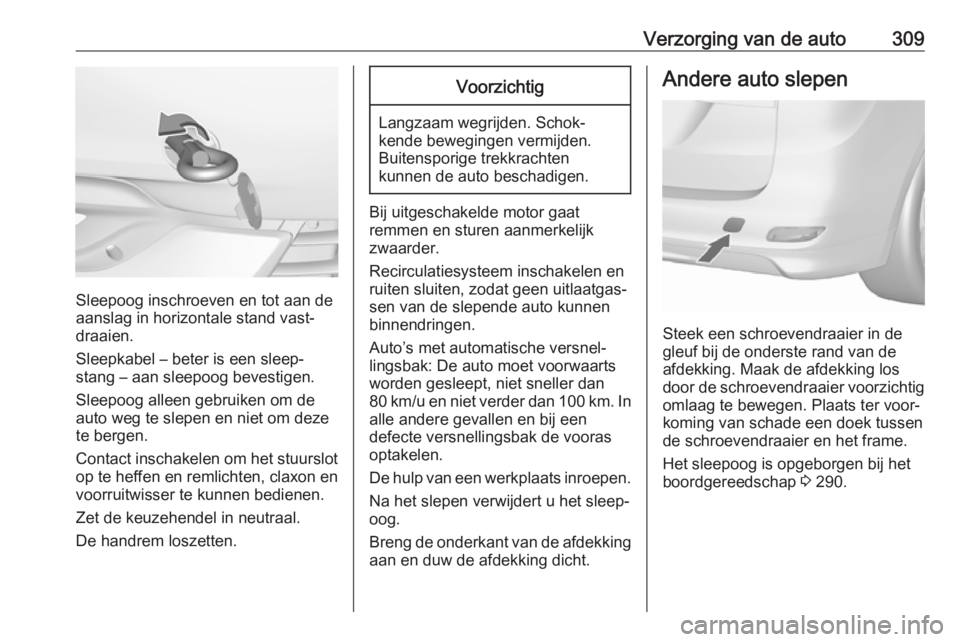

Verzorging van de auto309
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sleepkabel – beter is een sleep‐
stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot op te heffen en remlichten, claxon en
voorruitwisser te kunnen bedienen.
Zet de keuzehendel in neutraal.
De handrem loszetten.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder.
Recirculatiesysteem inschakelen en
ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en bij een
defecte versnellingsbak de vooras
optakelen.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐oog.
Breng de onderkant van de afdekking
aan en duw de afdekking dicht.
Andere auto slepen
Steek een schroevendraaier in de
gleuf bij de onderste rand van de
afdekking. Maak de afdekking los
door de schroevendraaier voorzichtig omlaag te bewegen. Plaats ter voor‐
koming van schade een doek tussen
de schroevendraaier en het frame.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 290.
Page 312 of 353

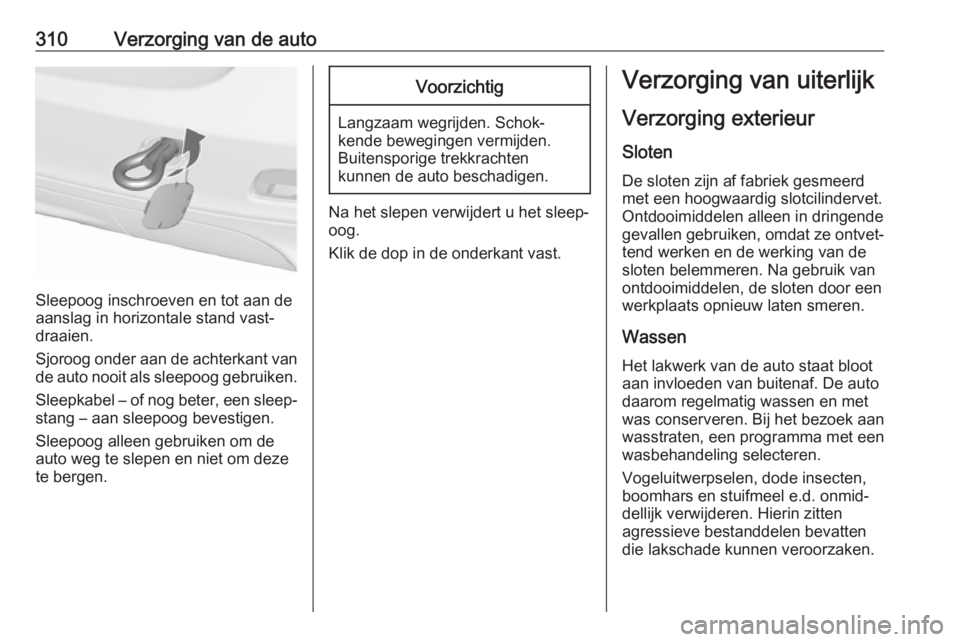

310Verzorging van de auto
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – of nog beter, een sleep‐stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Na het slepen verwijdert u het sleep‐ oog.
Klik de dop in de onderkant vast.
Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten,
boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.
Page 313 of 353

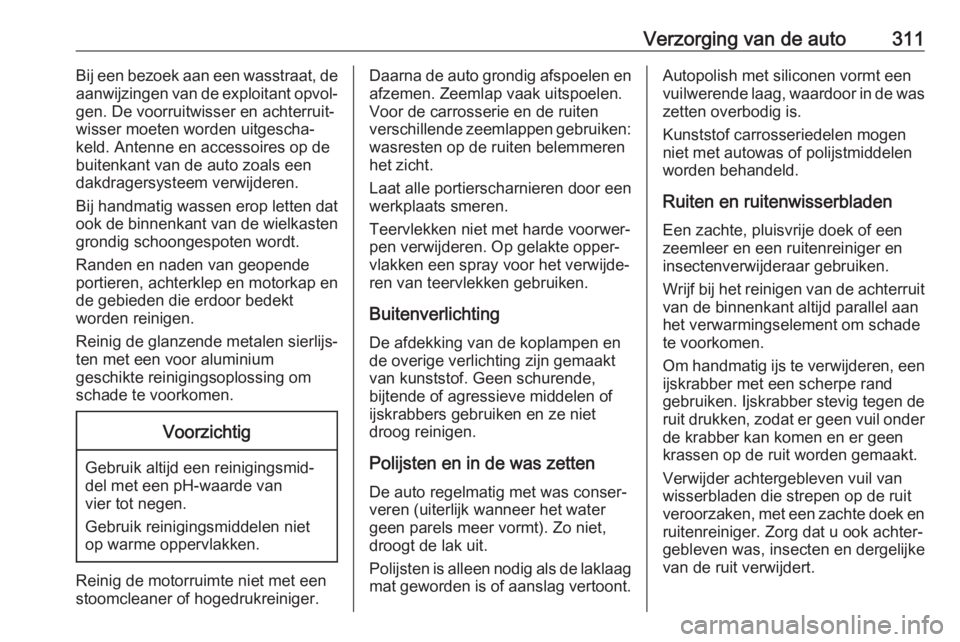

Verzorging van de auto311Bij een bezoek aan een wasstraat, de
aanwijzingen van de exploitant opvol‐ gen. De voorruitwisser en achterruit‐wisser moeten worden uitgescha‐
keld. Antenne en accessoires op de
buitenkant van de auto zoals een
dakdragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren het zicht.
Laat alle portierscharnieren door een
werkplaats smeren.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende,
bijtende of agressieve middelen of
ijskrabbers gebruiken en ze niet
droog reinigen.
Polijsten en in de was zetten De auto regelmatig met was conser‐
veren (uiterlijk wanneer het water
geen parels meer vormt). Zo niet,
droogt de lak uit.
Polijsten is alleen nodig als de laklaag mat geworden is of aanslag vertoont.Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. Ijskrabber stevig tegen de
ruit drukken, zodat er geen vuil onder
de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.
Page 314 of 353

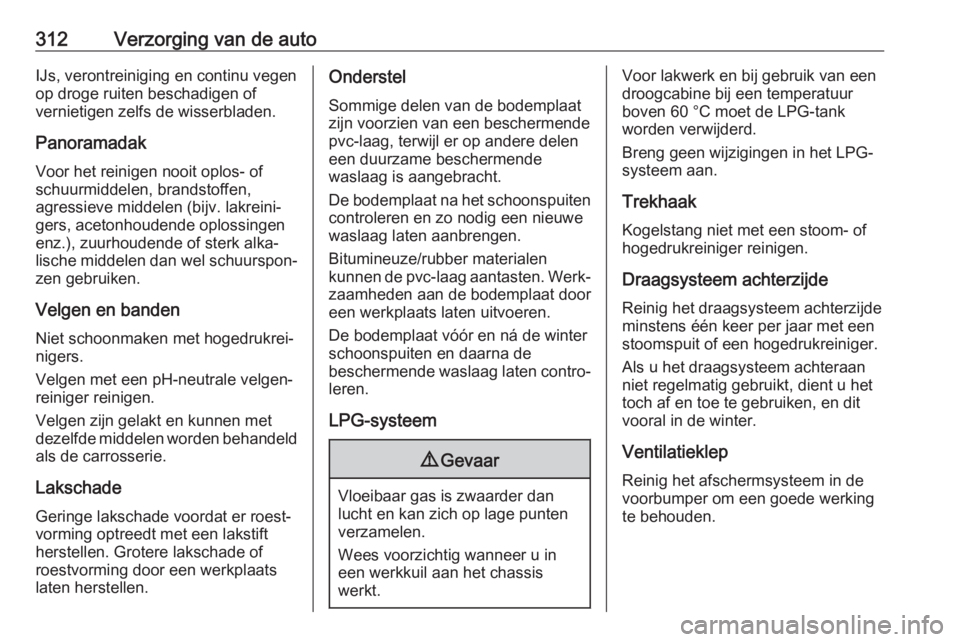

312Verzorging van de autoIJs, verontreiniging en continu vegen
op droge ruiten beschadigen of
vernietigen zelfs de wisserbladen.
Panoramadak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met dezelfde middelen worden behandeld als de carrosserie.
Lakschade Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.Onderstel
Sommige delen van de bodemplaat
zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten
controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen
kunnen de pvc-laag aantasten. Werk‐ zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐ leren.
LPG-systeem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur
boven 60 °C moet de LPG-tank
worden verwijderd.
Breng geen wijzigingen in het LPG-
systeem aan.
TrekhaakKogelstang niet met een stoom- ofhogedrukreiniger reinigen.
Draagsysteem achterzijde Reinig het draagsysteem achterzijdeminstens één keer per jaar met eenstoomspuit of een hogedrukreiniger.
Als u het draagsysteem achteraan
niet regelmatig gebruikt, dient u het
toch af en toe te gebruiken, en dit
vooral in de winter.
Ventilatieklep
Reinig het afschermsysteem in de
voorbumper om een goede werking
te behouden.
Page 315 of 353

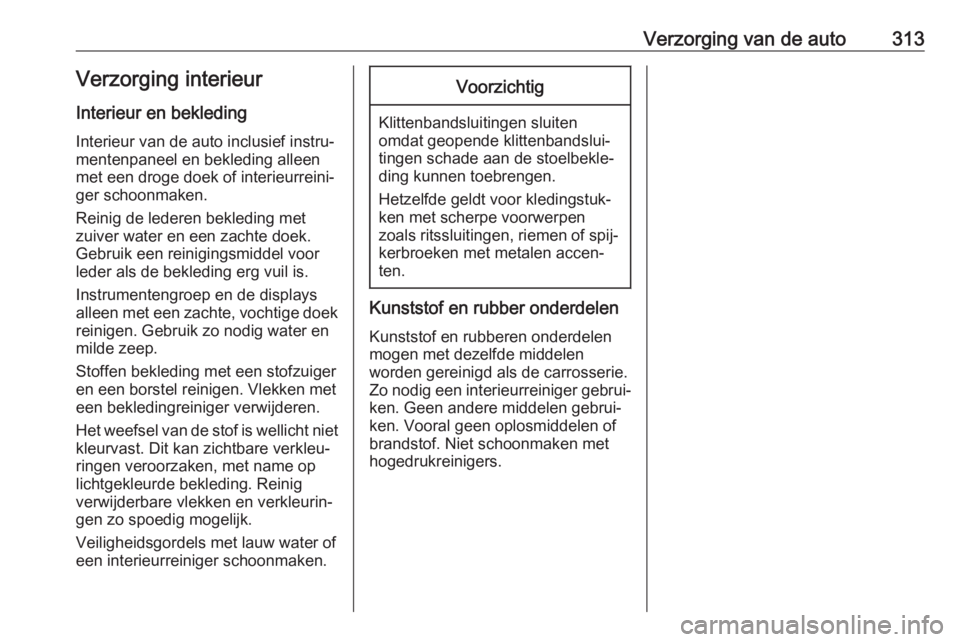

Verzorging van de auto313Verzorging interieur
Interieur en bekleding
Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen
worden gereinigd als de carrosserie.
Zo nodig een interieurreiniger gebrui‐ ken. Geen andere middelen gebrui‐ken. Vooral geen oplosmiddelen of
brandstof. Niet schoonmaken met
hogedrukreinigers.
Page 316 of 353

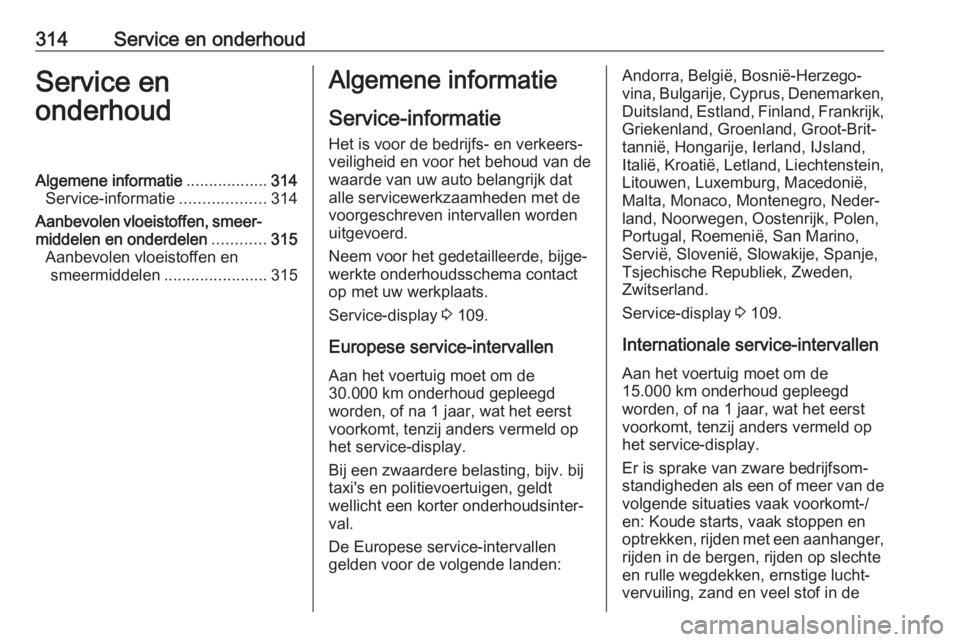

314Service en onderhoudService en
onderhoudAlgemene informatie ..................314
Service-informatie ...................314
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............315
Aanbevolen vloeistoffen en smeermiddelen .......................315Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 109.
Europese service-intervallen
Aan het voertuig moet om de
30.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst
voorkomt, tenzij anders vermeld op
het service-display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt
wellicht een korter onderhoudsinter‐
val.
De Europese service-intervallen
gelden voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk, Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein,
Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 109.
Internationale service-intervallen
Aan het voertuig moet om de
15.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst voorkomt, tenzij anders vermeld op
het service-display.
Er is sprake van zware bedrijfsom‐
standigheden als een of meer van de
volgende situaties vaak voorkomt-/
en: Koude starts, vaak stoppen en
optrekken, rijden met een aanhanger,
rijden in de bergen, rijden op slechte
en rulle wegdekken, ernstige lucht‐
vervuiling, zand en veel stof in de
Page 317 of 353

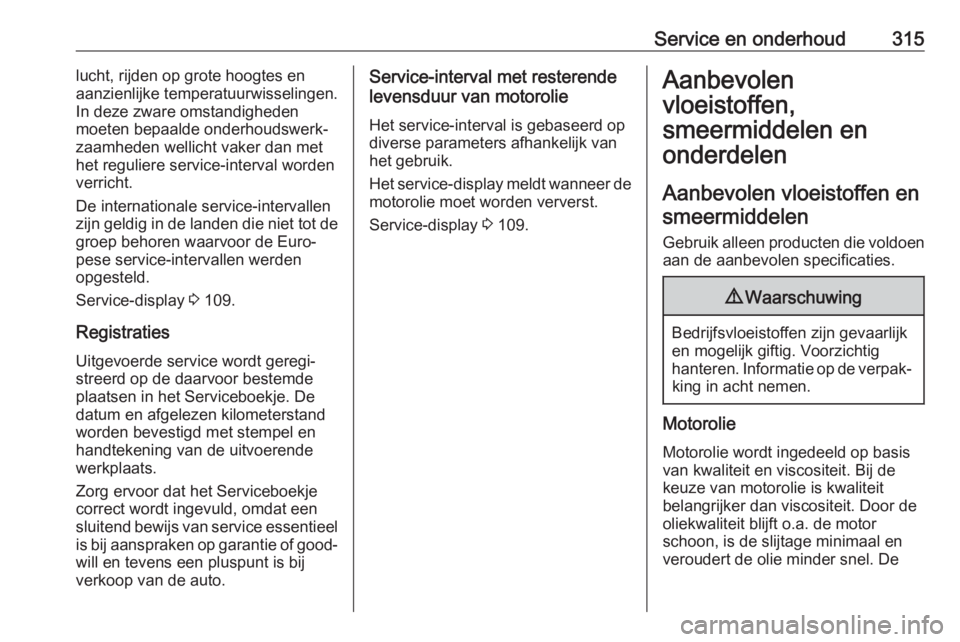

Service en onderhoud315lucht, rijden op grote hoogtes en
aanzienlijke temperatuurwisselingen.
In deze zware omstandigheden
moeten bepaalde onderhoudswerk‐
zaamheden wellicht vaker dan met
het reguliere service-interval worden
verricht.
De internationale service-intervallen zijn geldig in de landen die niet tot de
groep behoren waarvoor de Euro‐
pese service-intervallen werden
opgesteld.
Service-display 3 109.
Registraties Uitgevoerde service wordt geregi‐
streerd op de daarvoor bestemde
plaatsen in het Serviceboekje. De
datum en afgelezen kilometerstand
worden bevestigd met stempel en
handtekening van de uitvoerende
werkplaats.
Zorg ervoor dat het Serviceboekje
correct wordt ingevuld, omdat een
sluitend bewijs van service essentieel is bij aanspraken op garantie of good‐
will en tevens een pluspunt is bij
verkoop van de auto.Service-interval met resterende
levensduur van motorolie
Het service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de
motorolie moet worden ververst.
Service-display 3 109.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik alleen producten die voldoenaan de aanbevolen specificaties.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig
hanteren. Informatie op de verpak‐ king in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit
belangrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De
Page 318 of 353

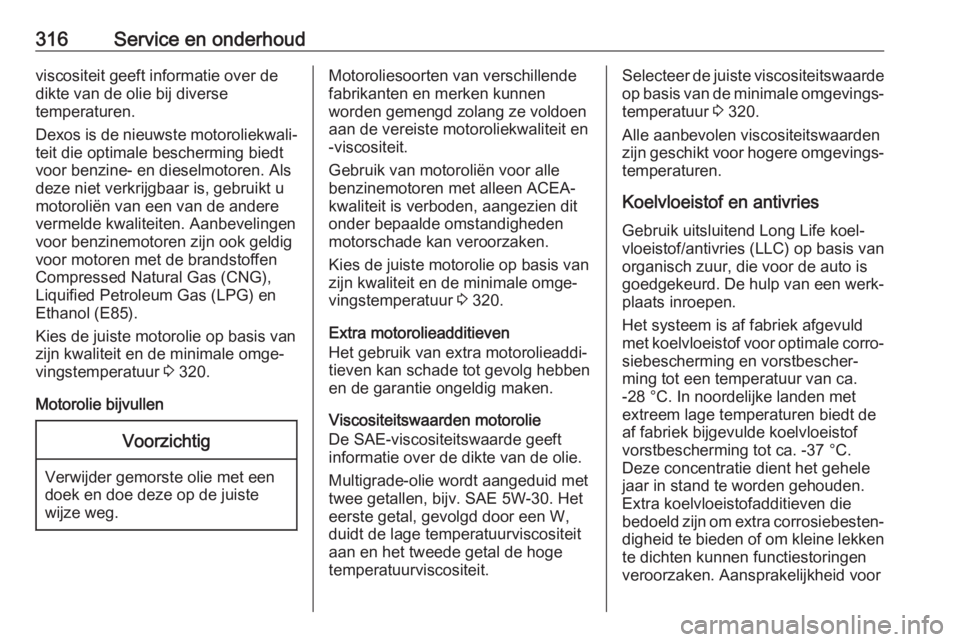

316Service en onderhoudviscositeit geeft informatie over de
dikte van de olie bij diverse
temperaturen.
Dexos is de nieuwste motoroliekwali‐ teit die optimale bescherming biedt
voor benzine- en dieselmotoren. Als
deze niet verkrijgbaar is, gebruikt u
motoroliën van een van de andere
vermelde kwaliteiten. Aanbevelingen
voor benzinemotoren zijn ook geldig
voor motoren met de brandstoffen
Compressed Natural Gas (CNG),
Liquified Petroleum Gas (LPG) en
Ethanol (E85).
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 320.
Motorolie bijvullenVoorzichtig
Verwijder gemorste olie met een
doek en doe deze op de juiste
wijze weg.
Motoroliesoorten van verschillende fabrikanten en merken kunnen
worden gemengd zolang ze voldoen
aan de vereiste motoroliekwaliteit en
-viscositeit.
Gebruik van motoroliën voor alle
benzinemotoren met alleen ACEA-
kwaliteit is verboden, aangezien dit
onder bepaalde omstandigheden
motorschade kan veroorzaken.
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 320.
Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Viscositeitswaarden motorolie
De SAE-viscositeitswaarde geeft
informatie over de dikte van de olie.
Multigrade-olie wordt aangeduid met
twee getallen, bijv. SAE 5W-30. Het
eerste getal, gevolgd door een W,
duidt de lage temperatuurviscositeit
aan en het tweede getal de hoge
temperatuurviscositeit.Selecteer de juiste viscositeitswaarde
op basis van de minimale omgevings‐ temperatuur 3 320.
Alle aanbevolen viscositeitswaarden
zijn geschikt voor hogere omgevings‐
temperaturen.
Koelvloeistof en antivries
Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐
plaats inroepen.
Het systeem is af fabriek afgevuld met koelvloeistof voor optimale corro‐ siebescherming en vorstbescher‐
ming tot een temperatuur van ca.
-28 °C. In noordelijke landen met
extreem lage temperaturen biedt de
af fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.
Deze concentratie dient het gehele
jaar in stand te worden gehouden.
Extra koelvloeistofadditieven die
bedoeld zijn om extra corrosiebesten‐
digheid te bieden of om kleine lekken te dichten kunnen functiestoringen
veroorzaken. Aansprakelijkheid voor
Page 319 of 353

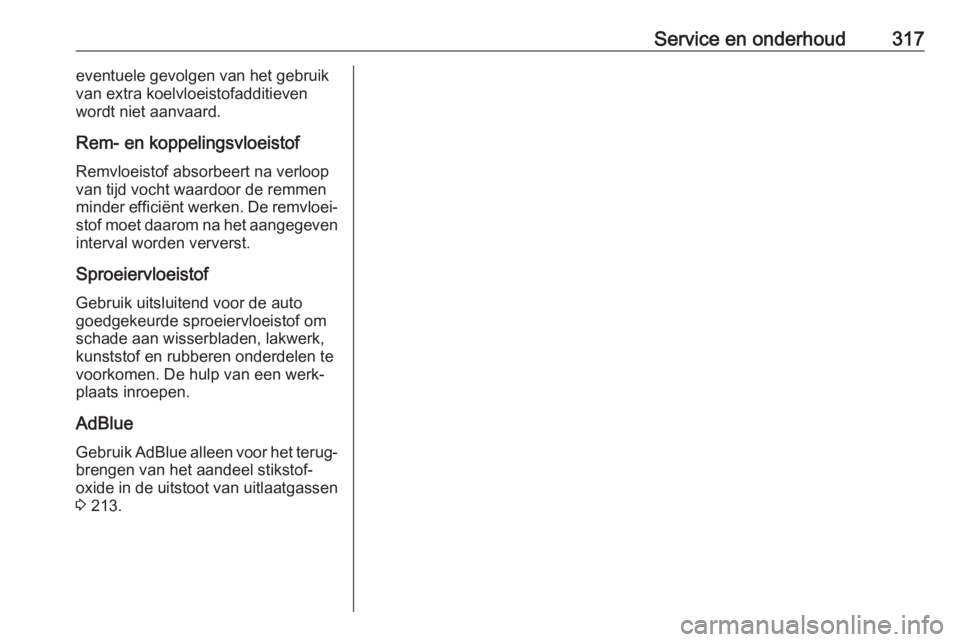

Service en onderhoud317eventuele gevolgen van het gebruik
van extra koelvloeistofadditieven
wordt niet aanvaard.
Rem- en koppelingsvloeistof
Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven interval worden ververst.
Sproeiervloeistof
Gebruik uitsluitend voor de auto
goedgekeurde sproeiervloeistof om
schade aan wisserbladen, lakwerk,
kunststof en rubberen onderdelen te
voorkomen. De hulp van een werk‐
plaats inroepen.
AdBlueGebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐
oxide in de uitstoot van uitlaatgassen 3 213.
Page 320 of 353

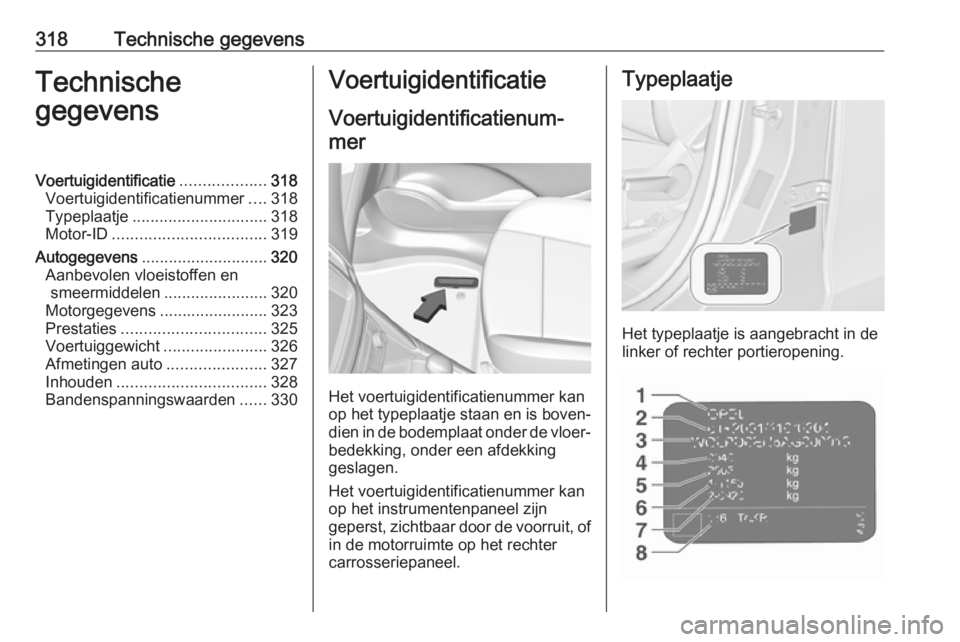

318Technische gegevensTechnische
gegevensVoertuigidentificatie ...................318
Voertuigidentificatienummer ....318
Typeplaatje .............................. 318
Motor-ID .................................. 319
Autogegevens ............................ 320
Aanbevolen vloeistoffen en smeermiddelen .......................320
Motorgegevens ........................323
Prestaties ................................ 325
Voertuiggewicht .......................326
Afmetingen auto ......................327
Inhouden ................................. 328
Bandenspanningswaarden ......330Voertuigidentificatie
Voertuigidentificatienum‐mer
Het voertuigidentificatienummer kan
op het typeplaatje staan en is boven‐ dien in de bodemplaat onder de vloer‐ bedekking, onder een afdekking
geslagen.
Het voertuigidentificatienummer kan
op het instrumentenpaneel zijn
geperst, zichtbaar door de voorruit, of
in de motorruimte op het rechter
carrosseriepaneel.
Typeplaatje
Het typeplaatje is aangebracht in de
linker of rechter portieropening.
