OPEL ZAFIRA C 2018 Manual de Instrucciones (in Spanish)

Iluminación139IluminaciónIluminación exterior....................139
Conmutador de las luces .........139
Control automático de las luces ....................................... 140
Luz de carretera ......................140
Asistente de luz de carretera ...140
Ráfagas ................................... 141
Regulación del alcance de los faros ....................................... 141
Faros en viajes al extranjero ...142
Luces de circulación diurna .....143
Faros de LED .......................... 143
Luces de emergencia ..............144
Señalización de giros y cambios de carril ................................... 145
Faros antiniebla .......................145
Piloto antiniebla .......................145
Luces de estacionamiento .......146
Luces de marcha atrás ............146
Faros empañados ...................146
Iluminación interior .....................146
Control de la iluminación del tablero de instrumentos ..........146

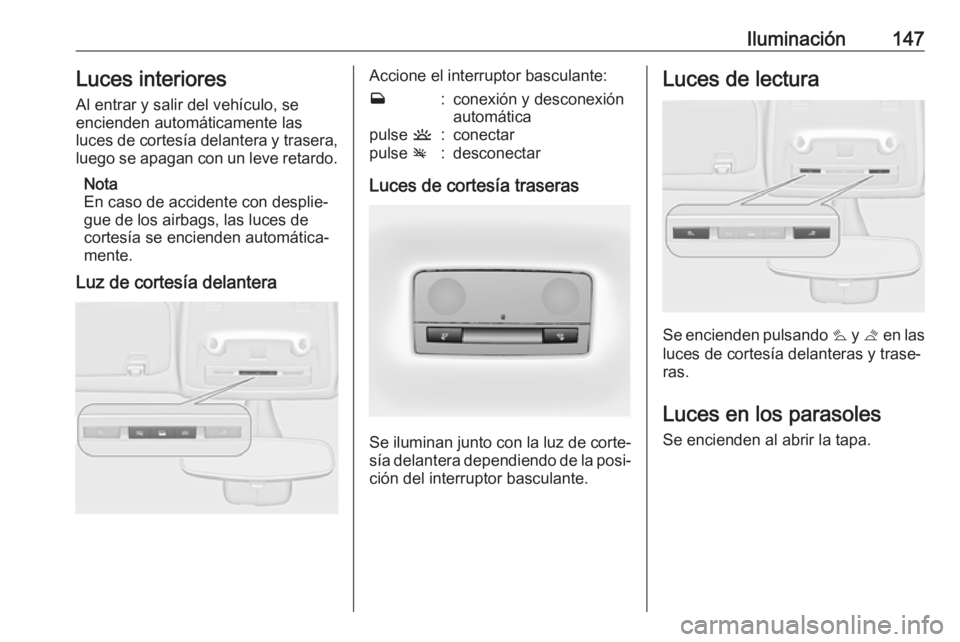

Luces interiores .......................147
Luces de lectura ......................147
Luces en los parasoles ............147Características de la ilumina‐

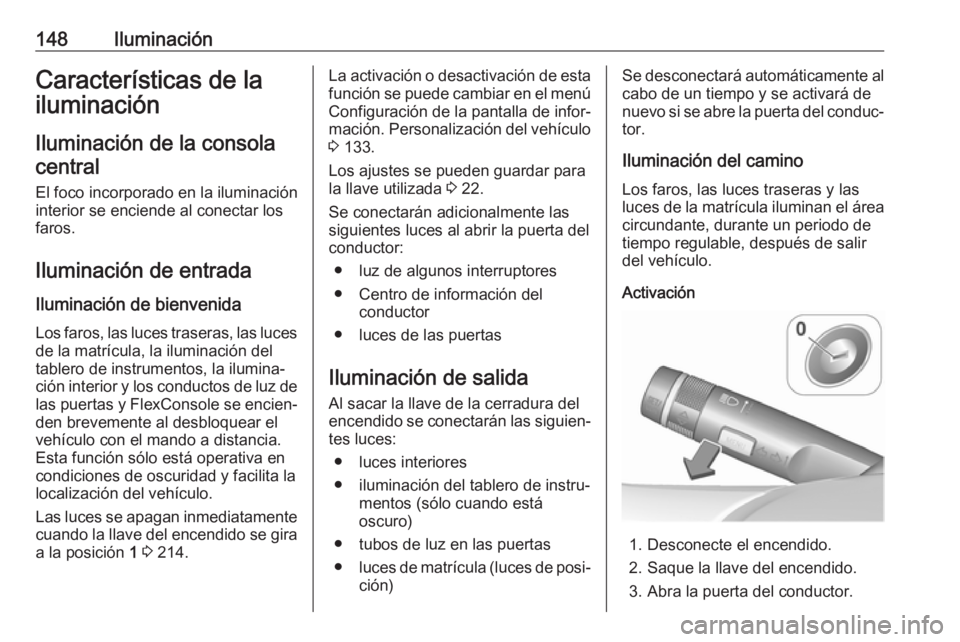

ción ............................................ 148
Iluminación de la consola central ..................................... 148
Iluminación de entrada ............148
Iluminación de salida ...............148
Protección contra descarga de la batería ................................ 149Iluminación exterior

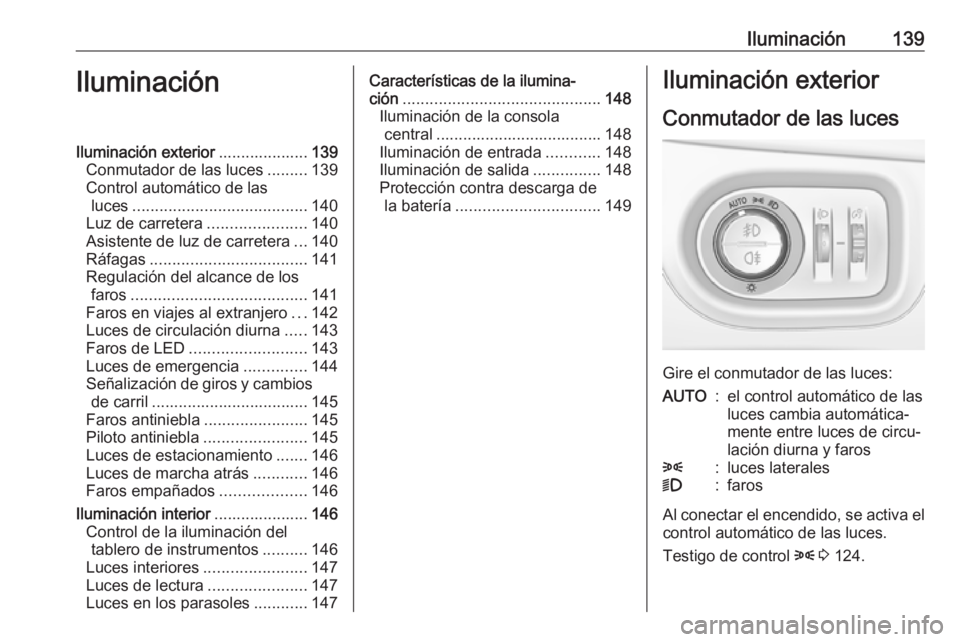

Conmutador de las luces
Gire el conmutador de las luces:
AUTO:el control automático de las
luces cambia automática‐
mente entre luces de circu‐
lación diurna y faros8:luces laterales9:faros
Al conectar el encendido, se activa el
control automático de las luces.
Testigo de control 8 3 124.

140IluminaciónLuces traserasLas luces traseras se encienden junto
con la luz de cruce / luz de carretera
y las luces laterales.
Control automático de lasluces
Cuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luces de circulación
diurna y conexión automática de los
faros, dependiendo de las condicio‐
nes luminosas exteriores y de la infor‐ mación proporcionada por el sistema del sensor de lluvia.
Cuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luces de circulación
diurna y conexión automática de los
faros, dependiendo de las condicio‐
nes de iluminación exterior.
Luz de circulación diurna 3 143.
Activación automática de los
faros
En condiciones de escasa ilumina‐
ción, se encienden los faros.
Los faros también se encienden si los
limpiaparabrisas se activan para varios barridos.
Detección de túneles
Cuando se entra en un túnel, se
encienden los faros inmediatamente.Luz de carretera
Pulse la palanca para cambiar de luz de cruce a luz de carretera.
Tire de la palanca para desactivar la
luz de carretera.
Asistente de luz de carretera 3 143.
Asistente de luz de carretera
Esta característica permite usar la luz de carretera como luz principal para
circular de noche y cuando la veloci‐
dad del vehículo excede 40 km/h.

Iluminación141Se cambia automáticamente a luz de
cruce cuando:
● La cámara o un sensor en el parabrisas detecta las luces de
vehículos que vienen de frente o
por detrás.
● Al descender la velocidad del vehículo por debajo de 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz de carretera.
ActivaciónLa asistencia de luz de carretera se
activa pulsando dos veces la palanca
del intermitente superando una velo‐
cidad de 40 km/h.
El testigo de control verde f se
enciende de forma permanente
cuando el asistente está activado, el
testigo azul 7 se enciende cuando la
luz de carretera está encendida.
Testigo de control f 3 124.
Desactivación Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla
delanteras.
Si se activan las ráfagas cuando
están encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando
están apagadas las luces de carre‐
tera, el asistente de luz de carretera
permanecerá activado.
El último ajuste del asistente de luz de
carretera se utilizará cuando se
conecte el encendido de nuevo.Ráfagas
Para accionar las ráfagas, tire de la
palanca.
Al tirar de la palanca se desactiva la luz de carretera.
Faros de LED 3 143.
Regulación del alcance de
los faros

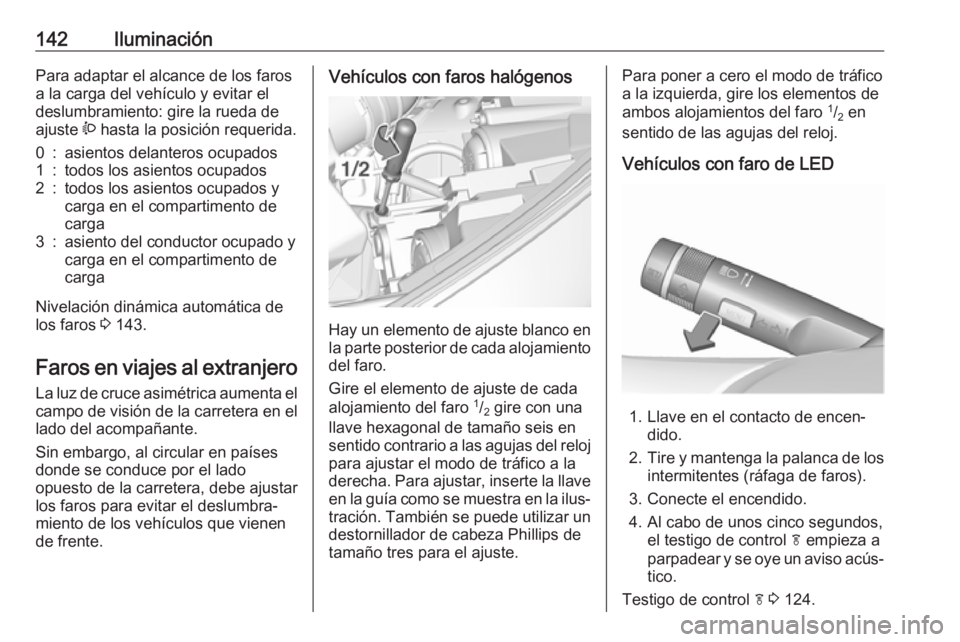

Regulación manual del alcance
de los faros

142IluminaciónPara adaptar el alcance de los farosa la carga del vehículo y evitar el
deslumbramiento: gire la rueda de
ajuste ? hasta la posición requerida.0:asientos delanteros ocupados1:todos los asientos ocupados2:todos los asientos ocupados y
carga en el compartimento de
carga3:asiento del conductor ocupado y
carga en el compartimento de
carga
Nivelación dinámica automática de
los faros 3 143.
Faros en viajes al extranjero
La luz de cruce asimétrica aumenta el campo de visión de la carretera en el
lado del acompañante.
Sin embargo, al circular en países
donde se conduce por el lado
opuesto de la carretera, debe ajustar
los faros para evitar el deslumbra‐
miento de los vehículos que vienen
de frente.
Vehículos con faros halógenos
Hay un elemento de ajuste blanco en
la parte posterior de cada alojamiento del faro.
Gire el elemento de ajuste de cada alojamiento del faro 1
/2 gire con una
llave hexagonal de tamaño seis en
sentido contrario a las agujas del reloj para ajustar el modo de tráfico a la
derecha. Para ajustar, inserte la llave en la guía como se muestra en la ilus‐ tración. También se puede utilizar un
destornillador de cabeza Phillips de
tamaño tres para el ajuste.
Para poner a cero el modo de tráfico
a la izquierda, gire los elementos de
ambos alojamientos del faro 1
/2 en
sentido de las agujas del reloj.
Vehículos con faro de LED
1. Llave en el contacto de encen‐ dido.
2. Tire y mantenga la palanca de los
intermitentes (ráfaga de faros).
3. Conecte el encendido.
4. Al cabo de unos cinco segundos, el testigo de control f empieza a
parpadear y se oye un aviso acús‐ tico.
Testigo de control f 3 124.

Iluminación143Cada vez que se conecte el encen‐
dido, parpadea f durante aproxima‐
damente unos cuatro segundos.
Para su desactivación, realice el
mismo procedimiento que se
describe arriba. f no parpadeará
cuando la función esté desactivada.
Luces de circulación diurna La luz de circulación diurna aumenta
la visibilidad del vehículo durante el
día.
Se encienden automáticamente
cuando el motor está en funciona‐
miento.
El sistema cambia entre luces de
circulación diurna y faros automática‐
mente, en función de las condiciones
de iluminación. Control automático de
las luces 3 140.
Faros de LED
El sistema de iluminación de LED
incluye:
● faros de LED para luz de cruce y
carretera
● luces de giro● luz de remolque
● asistente de luz de carretera ● función de estacionamiento marcha atrás
● modo ECO
● nivelación dinámica automática de los faros
faros de LED para luz de cruce y
carretera
Los faros de LED para la luz de cruce y carretera garantizan mejor visibili‐
dad en todas las condiciones.
El funcionamiento es el mismo que
para los faros halógenos.
Conmutador de las luces 3 139, Luz
de carretera 3 140, Ráfagas 3 141,
Faros en viajes al extranjero 3 142.
Control automático de las luces
3 140.Iluminación estática en curvas
En giros cerrados o cruces, depen‐
diendo del ángulo de la dirección o de
los intermitentes, se conecta un
reflector adicional en el lado izquierdo
o derecho que ilumina la carretera en
la dirección de marcha. Se activa
hasta una velocidad máxima de
70 km/h.
Luz de remolque
Se activa automáticamente a una
velocidad aproximada de 55 km/h. En
situaciones con iluminación ambiente

144Iluminaciónexterior ambas luces de giro se
encienden con intensidad reducida.
La luz es amplia y simétrica.
Asistente de luz de carretera 3 140
Función de estacionamiento
marcha atrás
Para ayudar a orientar al conductor
durante el aparcamiento, tanto las
luces de giro como la luz de marcha
atrás se iluminan cuando están
encendidos los faros y se aplica la
marcha atrás. Permanece encendida
durante breve periodo de tiempo
después de desengranar la marcha atrás o hasta circular a más de
7 km/h hacia delante.
Modo Eco
Si el vehículo se detiene, por ejemplo,
debido a un semáforo, se activa un
modo de ahorro de energía para los
faros.Nivelación dinámica automática
de los faros
Para evitar el deslumbramiento
causado por el tráfico en sentido
opuesto, la nivelación de los faros se
ajusta automáticamente en función
de la información de inclinación del
vehículo.
Faros en viajes al extranjero 3 142.
Avería en el sistema de faros de
LED
Cuando el sistema detecta un fallo enel sistema de faros de LED, f se
ilumina y se muestra una advertencia
en el centro de información del
conductor.Luces de emergencia
Se activan pulsando ¨.
En caso de accidente con despliegue
del airbag las luces de emergencia se activan automáticamente.

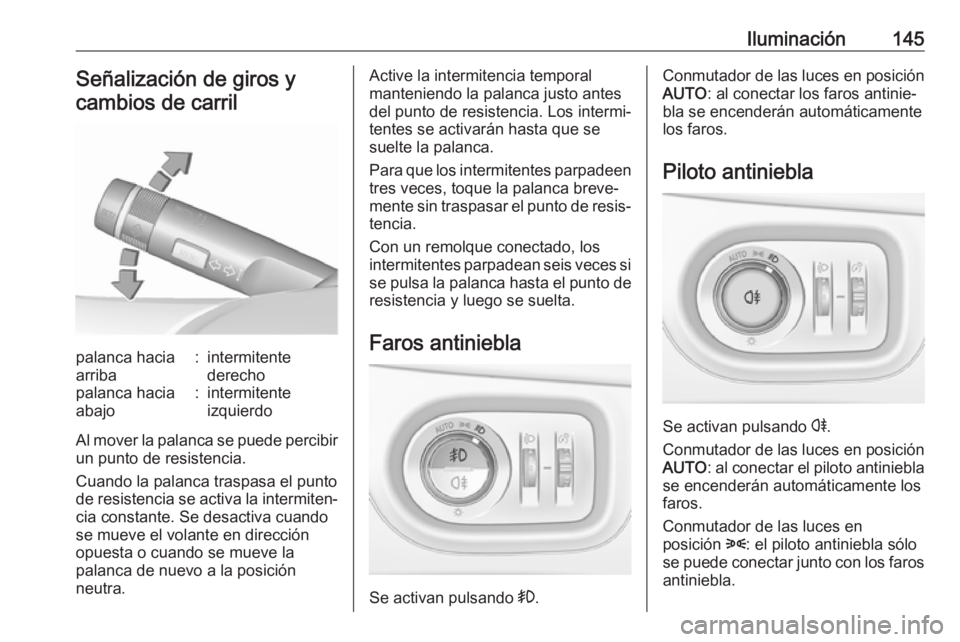

Iluminación145Señalización de giros y
cambios de carrilpalanca hacia
arriba:intermitente
derechopalanca hacia
abajo:intermitente
izquierdo
Al mover la palanca se puede percibir un punto de resistencia.
Cuando la palanca traspasa el punto
de resistencia se activa la intermiten‐
cia constante. Se desactiva cuando
se mueve el volante en dirección
opuesta o cuando se mueve la
palanca de nuevo a la posición
neutra.
Active la intermitencia temporal
manteniendo la palanca justo antes
del punto de resistencia. Los intermi‐
tentes se activarán hasta que se
suelte la palanca.
Para que los intermitentes parpadeen tres veces, toque la palanca breve‐
mente sin traspasar el punto de resis‐
tencia.
Con un remolque conectado, los
intermitentes parpadean seis veces si
se pulsa la palanca hasta el punto de
resistencia y luego se suelta.
Faros antiniebla
Se activan pulsando >.
Conmutador de las luces en posición
AUTO : al conectar los faros antinie‐
bla se encenderán automáticamente
los faros.
Piloto antiniebla
Se activan pulsando r
.
Conmutador de las luces en posición AUTO : al conectar el piloto antiniebla
se encenderán automáticamente los
faros.
Conmutador de las luces en
posición 8: el piloto antiniebla sólo
se puede conectar junto con los faros antiniebla.

146IluminaciónEl piloto antiniebla del vehículo se
desactiva al llevar un remolque o al
conectar un conector en la toma, por
ejemplo, al utilizar un portabicicletas.
Luces de estacionamiento
Cuando el vehículo está aparcado, se
pueden activar las luces de estacio‐
namiento de un lado:
1. Desconecte el encendido.
2. Mueva la palanca de los intermi‐ tentes totalmente hacia arriba
(luces de estacionamiento del
lado derecho) o hacia abajo
(luces de estacionamiento del
lado izquierdo).
Confirmación mediante una señal
acústica y el testigo de control de los
intermitentes del lado correspon‐
diente.
Luces de marcha atrás
La luz de marcha atrás se enciende
automáticamente cuando está
conectado el encendido y se engrana la marcha atrás.
Faros empañados El interior de las luces puede empa‐
ñarse con tiempo frío y húmedo, lluvia
intensa o después de lavar el
vehículo. El empañamiento desapa‐
rece rápidamente; para facilitar el
proceso, encienda los faros.Iluminación interior
Control de la iluminación del tablero de instrumentos
Se puede ajustar el brillo de las
siguientes luces cuando las luces
exteriores están encendidas:
● iluminación del tablero de instru‐ mentos
● Pantalla de información
● interruptores y elementos de mando iluminados
Gire la rueda de ajuste A y mantén‐
gala hasta obtener el brillo deseado.

Iluminación147Luces interiores
Al entrar y salir del vehículo, se
encienden automáticamente las
luces de cortesía delantera y trasera,
luego se apagan con un leve retardo.
Nota
En caso de accidente con desplie‐ gue de los airbags, las luces de
cortesía se encienden automática‐
mente.
Luz de cortesía delanteraAccione el interruptor basculante:w:conexión y desconexión
automáticapulse u:conectarpulse v:desconectar
Luces de cortesía traseras
Se iluminan junto con la luz de corte‐
sía delantera dependiendo de la posi‐ ción del interruptor basculante.
Luces de lectura
Se encienden pulsando s y t en las
luces de cortesía delanteras y trase‐
ras.
Luces en los parasoles
Se encienden al abrir la tapa.

148IluminaciónCaracterísticas de la
iluminación
Iluminación de la consola central
El foco incorporado en la iluminación
interior se enciende al conectar los
faros.
Iluminación de entrada Iluminación de bienvenida
Los faros, las luces traseras, las luces
de la matrícula, la iluminación del
tablero de instrumentos, la ilumina‐
ción interior y los conductos de luz de las puertas y FlexConsole se encien‐
den brevemente al desbloquear el
vehículo con el mando a distancia.
Esta función sólo está operativa en
condiciones de oscuridad y facilita la
localización del vehículo.
Las luces se apagan inmediatamente cuando la llave del encendido se gira
a la posición 1 3 214.La activación o desactivación de esta
función se puede cambiar en el menú
Configuración de la pantalla de infor‐
mación. Personalización del vehículo 3 133.
Los ajustes se pueden guardar para
la llave utilizada 3 22.
Se conectarán adicionalmente las
siguientes luces al abrir la puerta del
conductor:
● luz de algunos interruptores
● Centro de información del conductor
● luces de las puertas
Iluminación de salida
Al sacar la llave de la cerradura del
encendido se conectarán las siguien‐ tes luces:
● luces interiores
● iluminación del tablero de instru‐ mentos (sólo cuando está
oscuro)
● tubos de luz en las puertas
● luces de matrícula (luces de posi‐
ción)Se desconectará automáticamente al cabo de un tiempo y se activará de
nuevo si se abre la puerta del conduc‐
tor.
Iluminación del camino
Los faros, las luces traseras y las
luces de la matrícula iluminan el área
circundante, durante un periodo de
tiempo regulable, después de salir
del vehículo.
Activación
1. Desconecte el encendido.
2. Saque la llave del encendido. 3. Abra la puerta del conductor.
