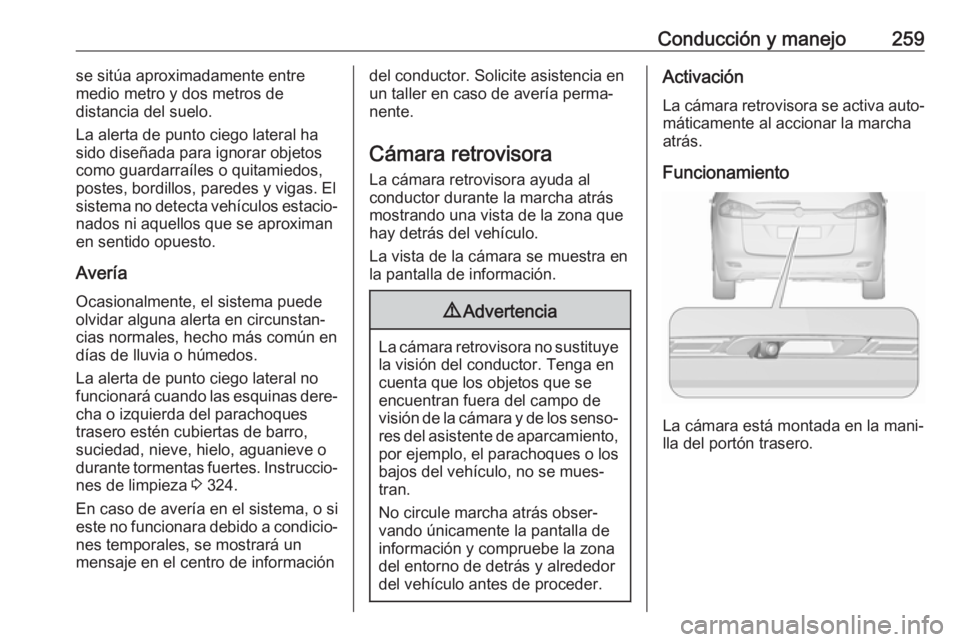

Conducción y manejo259se sitúa aproximadamente entre
medio metro y dos metros de
distancia del suelo.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaOcasionalmente, el sistema puede
olvidar alguna alerta en circunstan‐
cias normales, hecho más común en
días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐
cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo, aguanieve o
durante tormentas fuertes. Instruccio‐ nes de limpieza 3 324.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de informacióndel conductor. Solicite asistencia en
un taller en caso de avería perma‐
nente.
Cámara retrovisora
La cámara retrovisora ayuda al
conductor durante la marcha atrás mostrando una vista de la zona que
hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento, por ejemplo, el parachoques o los
bajos del vehículo, no se mues‐
tran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en la mani‐
lla del portón trasero.

260Conducción y manejo
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de un
metro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen, que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Desactivación
La cámara se apaga al superar una
determinada velocidad de avance o si
la marcha atrás no se selecciona
durante unos 15 segundos. La
cámara retrovisora se puede desac‐
tivar manualmente en el menú de
personalización del vehículo de la
pantalla de información. Seleccione
el ajuste correspondiente en Ajustes.
Personalización del vehículo 3 133.
Desactivación de líneas guía y
símbolos de advertencia

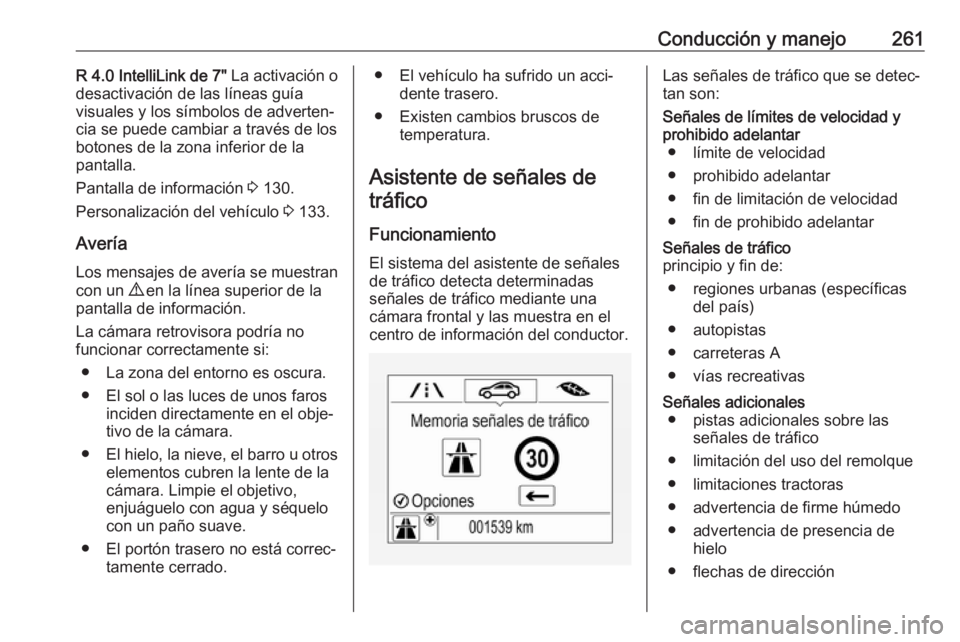

Conducción y manejo261R 4.0 IntelliLink de 7" La activación o
desactivación de las líneas guía visuales y los símbolos de adverten‐
cia se puede cambiar a través de los
botones de la zona inferior de la
pantalla.
Pantalla de información 3 130.
Personalización del vehículo 3 133.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● La zona del entorno es oscura.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.
● El portón trasero no está correc‐ tamente cerrado.● El vehículo ha sufrido un acci‐dente trasero.
● Existen cambios bruscos de temperatura.
Asistente de señales de tráfico
Funcionamiento El sistema del asistente de señales
de tráfico detecta determinadas
señales de tráfico mediante una
cámara frontal y las muestra en el
centro de información del conductor.Las señales de tráfico que se detec‐
tan son:Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● flechas de dirección

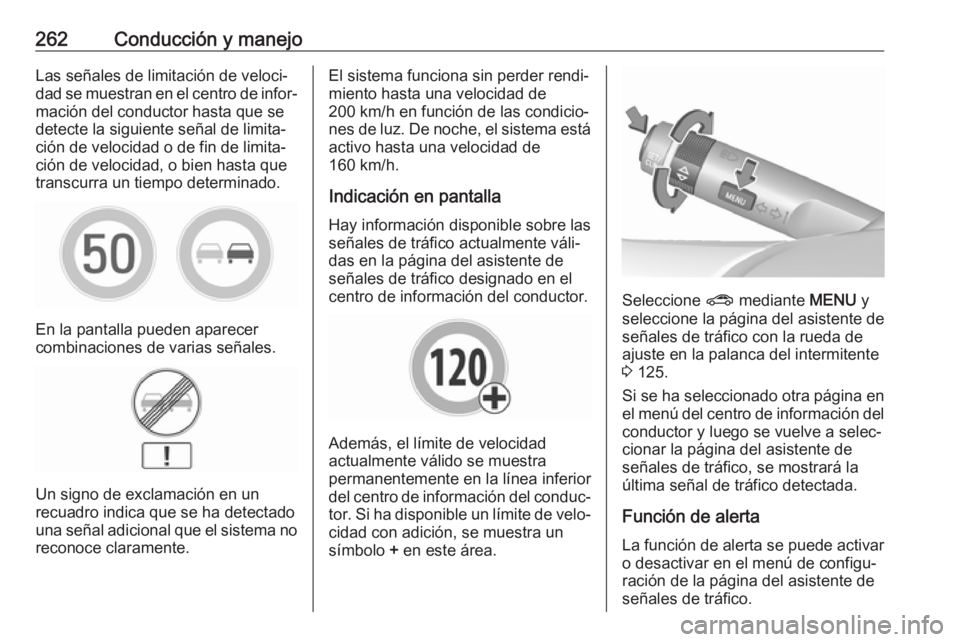

262Conducción y manejoLas señales de limitación de veloci‐
dad se muestran en el centro de infor‐ mación del conductor hasta que se
detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
En la pantalla pueden aparecer
combinaciones de varias señales.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal adicional que el sistema no reconoce claramente.
El sistema funciona sin perder rendi‐
miento hasta una velocidad de
200 km/h en función de las condicio‐
nes de luz. De noche, el sistema está
activo hasta una velocidad de
160 km/h.
Indicación en pantalla
Hay información disponible sobre las
señales de tráfico actualmente váli‐ das en la página del asistente de
señales de tráfico designado en el
centro de información del conductor.
Además, el límite de velocidad
actualmente válido se muestra
permanentemente en la línea inferior
del centro de información del conduc‐
tor. Si ha disponible un límite de velo‐
cidad con adición, se muestra un
símbolo + en este área.
Seleccione ? mediante MENU y
seleccione la página del asistente de
señales de tráfico con la rueda de
ajuste en la palanca del intermitente
3 125.
Si se ha seleccionado otra página en el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página del asistente de
señales de tráfico, se mostrará la
última señal de tráfico detectada.
Función de alerta La función de alerta se puede activaro desactivar en el menú de configu‐
ración de la página del asistente de
señales de tráfico.

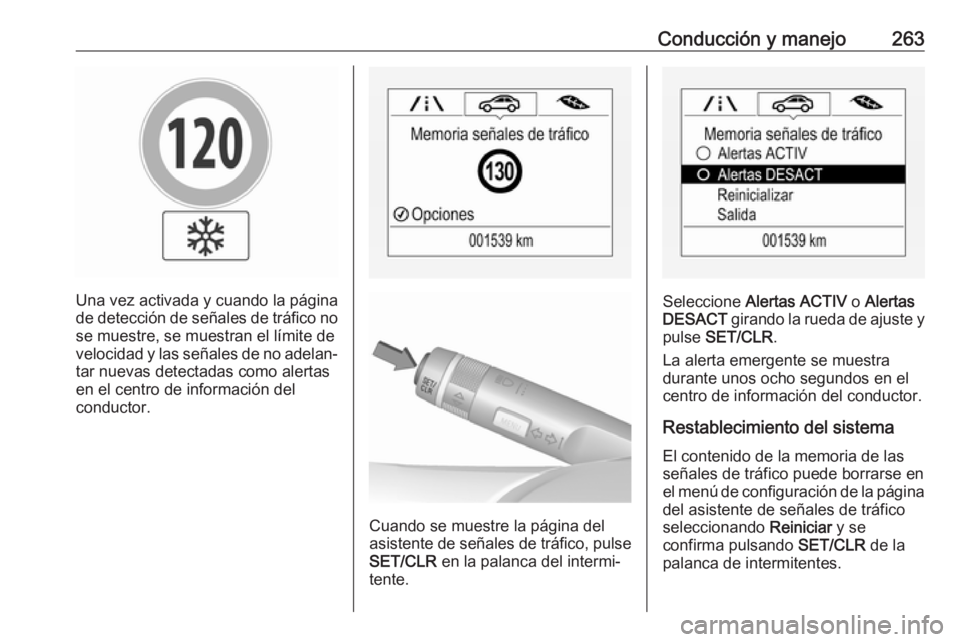

Conducción y manejo263
Una vez activada y cuando la página
de detección de señales de tráfico no se muestre, se muestran el límite de
velocidad y las señales de no adelan‐ tar nuevas detectadas como alertas
en el centro de información del
conductor.
Cuando se muestre la página del
asistente de señales de tráfico, pulse
SET/CLR en la palanca del intermi‐
tente.
Seleccione Alertas ACTIV o Alertas
DESACT girando la rueda de ajuste y
pulse SET/CLR .
La alerta emergente se muestra
durante unos ocho segundos en el
centro de información del conductor.
Restablecimiento del sistema
El contenido de la memoria de las
señales de tráfico puede borrarse en
el menú de configuración de la página del asistente de señales de tráfico
seleccionando Reiniciar y se
confirma pulsando SET/CLR de la
palanca de intermitentes.

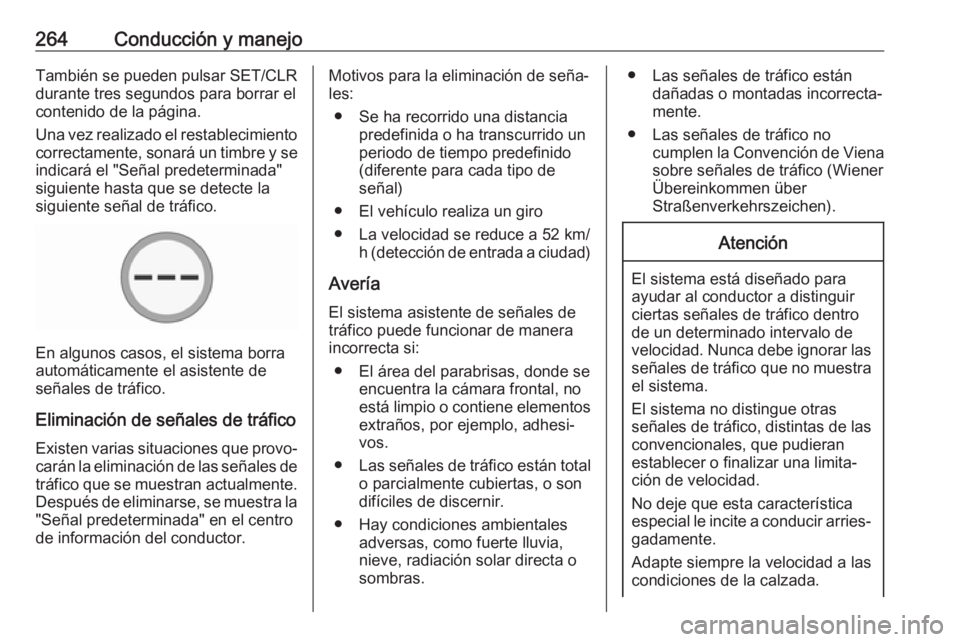

264Conducción y manejoTambién se pueden pulsar SET/CLR
durante tres segundos para borrar el
contenido de la página.
Una vez realizado el restablecimiento correctamente, sonará un timbre y se
indicará el "Señal predeterminada"
siguiente hasta que se detecte la
siguiente señal de tráfico.
En algunos casos, el sistema borra
automáticamente el asistente de
señales de tráfico.
Eliminación de señales de tráfico Existen varias situaciones que provo‐
carán la eliminación de las señales de tráfico que se muestran actualmente.
Después de eliminarse, se muestra la
"Señal predeterminada" en el centro
de información del conductor.
Motivos para la eliminación de seña‐
les:
● Se ha recorrido una distancia predefinida o ha transcurrido un
periodo de tiempo predefinido
(diferente para cada tipo de
señal)
● El vehículo realiza un giro
● La velocidad se reduce a 52 km/ h (detección de entrada a ciudad)
Avería El sistema asistente de señales de
tráfico puede funcionar de manera
incorrecta si:
● El área del parabrisas, donde se encuentra la cámara frontal, no
está limpio o contiene elementos extraños, por ejemplo, adhesi‐
vos.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Hay condiciones ambientales adversas, como fuerte lluvia,
nieve, radiación solar directa o
sombras.● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Viena
sobre señales de tráfico (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.

Conducción y manejo265Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de
carril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema
detecta los cambios de carril y avisa
al conductor en caso de un cambio
involuntario de carril mediante seña‐
les acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● No se han accionado los intermi‐
tentes.
● No se ha accionado el pedal del freno.
● No hay un accionamiento activo del acelerador.
● No hay un accionamiento del volante.
Si el conductor reacciona activa‐
mente, no se producirá el aviso.
Activación
El sistema de aviso de cambio de
carril se activa pulsando ). El LED
encendido en el botón indica que el
sistema está conectado. Cuando el
testigo de control ) en el cuadro de
instrumentos se enciende en verde,
el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.
Desactivación
Desactive el sistema pulsando ); se
apagará el LED del botón.
A velocidades inferiores a 56 km/h, el sistema no funciona.
Avería El sistema de aviso de cambio de
carril puede funcionar incorrecta‐ mente si:
● El parabrisas está sucio.● Existen condiciones ambientales
adversas, como fuerte lluvia,
nieve, radiación solar directa o
sombras.
El sistema no puede funcionar si no
se detectan marcas de carril.

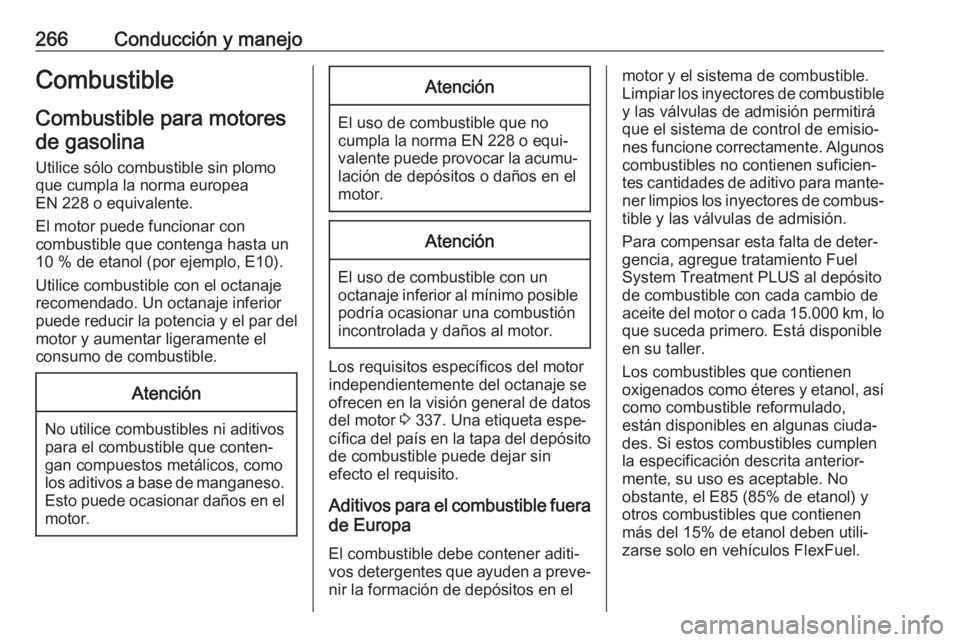

266Conducción y manejoCombustibleCombustible para motoresde gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o equivalente.
El motor puede funcionar con
combustible que contenga hasta un
10 % de etanol (por ejemplo, E10).
Utilice combustible con el octanaje
recomendado. Un octanaje inferior
puede reducir la potencia y el par del
motor y aumentar ligeramente el
consumo de combustible.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.
Atención
El uso de combustible que no
cumpla la norma EN 228 o equi‐
valente puede provocar la acumu‐
lación de depósitos o daños en el
motor.
Atención
El uso de combustible con un
octanaje inferior al mínimo posible podría ocasionar una combustión
incontrolada y daños al motor.
Los requisitos específicos del motor
independientemente del octanaje se ofrecen en la visión general de datos
del motor 3 337. Una etiqueta espe‐
cífica del país en la tapa del depósito de combustible puede dejar sin
efecto el requisito.
Aditivos para el combustible fuera de Europa
El combustible debe contener aditi‐
vos detergentes que ayuden a preve‐ nir la formación de depósitos en el
motor y el sistema de combustible.
Limpiar los inyectores de combustible
y las válvulas de admisión permitirá
que el sistema de control de emisio‐
nes funcione correctamente. Algunos combustibles no contienen suficien‐
tes cantidades de aditivo para mante‐ ner limpios los inyectores de combus‐
tible y las válvulas de admisión.
Para compensar esta falta de deter‐
gencia, agregue tratamiento Fuel
System Treatment PLUS al depósito
de combustible con cada cambio de
aceite del motor o cada 15.000 km, lo
que suceda primero. Está disponible
en su taller.
Los combustibles que contienen
oxigenados como éteres y etanol, así como combustible reformulado,
están disponibles en algunas ciuda‐
des. Si estos combustibles cumplen
la especificación descrita anterior‐
mente, su uso es aceptable. No
obstante, el E85 (85% de etanol) y
otros combustibles que contienen
más del 15% de etanol deben utili‐
zarse solo en vehículos FlexFuel.

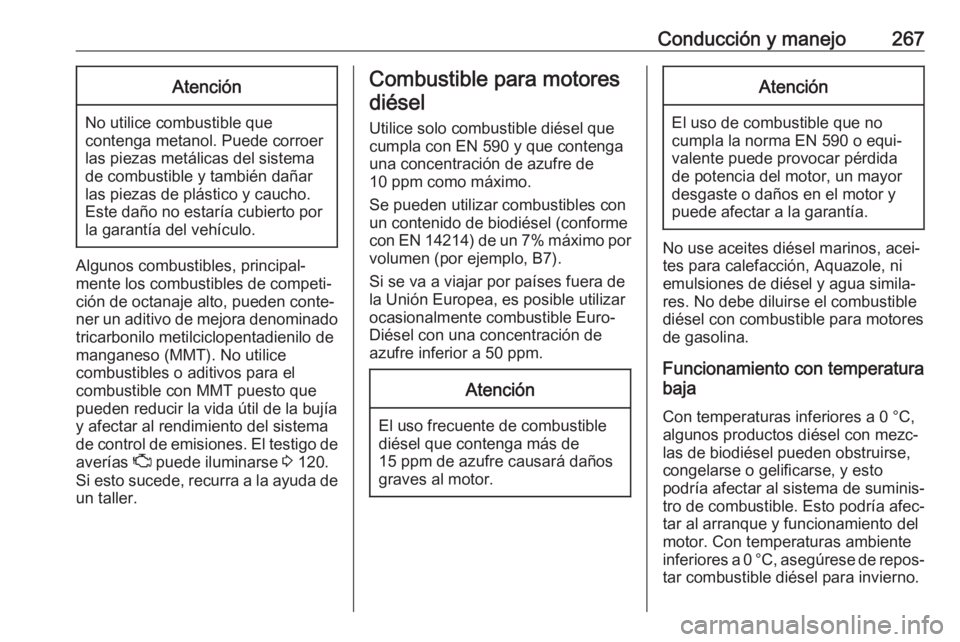

Conducción y manejo267Atención
No utilice combustible que
contenga metanol. Puede corroer
las piezas metálicas del sistema
de combustible y también dañar
las piezas de plástico y caucho.
Este daño no estaría cubierto por
la garantía del vehículo.
Algunos combustibles, principal‐ mente los combustibles de competi‐
ción de octanaje alto, pueden conte‐ ner un aditivo de mejora denominado tricarbonilo metilciclopentadienilo de
manganeso (MMT). No utilice
combustibles o aditivos para el
combustible con MMT puesto que
pueden reducir la vida útil de la bujía y afectar al rendimiento del sistema
de control de emisiones. El testigo de
averías Z puede iluminarse 3 120.
Si esto sucede, recurra a la ayuda de un taller.
Combustible para motores
diésel
Utilice solo combustible diésel que
cumpla con EN 590 y que contenga
una concentración de azufre de
10 ppm como máximo.
Se pueden utilizar combustibles con un contenido de biodiésel (conforme
con EN 14214) de un 7% máximo por volumen (por ejemplo, B7).
Si se va a viajar por países fuera de
la Unión Europea, es posible utilizar
ocasionalmente combustible Euro-
Diésel con una concentración de
azufre inferior a 50 ppm.Atención
El uso frecuente de combustible
diésel que contenga más de
15 ppm de azufre causará daños
graves al motor.
Atención
El uso de combustible que no
cumpla la norma EN 590 o equi‐
valente puede provocar pérdida
de potencia del motor, un mayor
desgaste o daños en el motor y
puede afectar a la garantía.
No use aceites diésel marinos, acei‐
tes para calefacción, Aquazole, ni
emulsiones de diésel y agua simila‐
res. No debe diluirse el combustible
diésel con combustible para motores
de gasolina.
Funcionamiento con temperatura
baja
Con temperaturas inferiores a 0 °C,
algunos productos diésel con mezc‐
las de biodiésel pueden obstruirse,
congelarse o gelificarse, y esto
podría afectar al sistema de suminis‐
tro de combustible. Esto podría afec‐
tar al arranque y funcionamiento del
motor. Con temperaturas ambiente
inferiores a 0 °C, asegúrese de repos‐ tar combustible diésel para invierno.

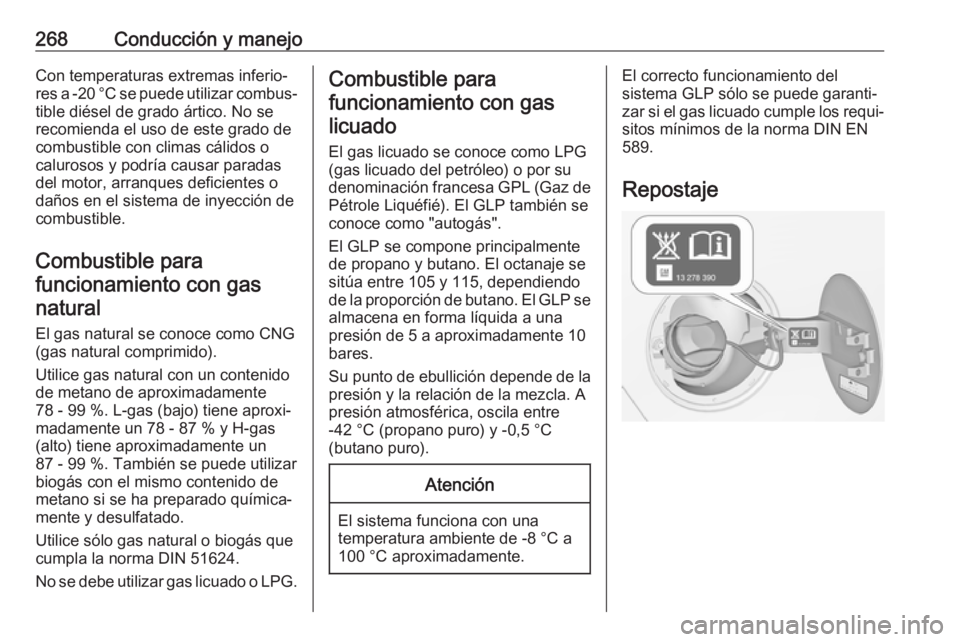

268Conducción y manejoCon temperaturas extremas inferio‐
res a -20 °C se puede utilizar combus‐ tible diésel de grado ártico. No se
recomienda el uso de este grado de
combustible con climas cálidos o
calurosos y podría causar paradas
del motor, arranques deficientes o
daños en el sistema de inyección de
combustible.
Combustible para
funcionamiento con gas natural
El gas natural se conoce como CNG
(gas natural comprimido).
Utilice gas natural con un contenido
de metano de aproximadamente
78 - 99 %. L-gas (bajo) tiene aproxi‐
madamente un 78 - 87 % y H-gas (alto) tiene aproximadamente un
87 - 99 %. También se puede utilizar
biogás con el mismo contenido de
metano si se ha preparado química‐
mente y desulfatado.
Utilice sólo gas natural o biogás que
cumpla la norma DIN 51624.
No se debe utilizar gas licuado o LPG.Combustible para
funcionamiento con gaslicuado
El gas licuado se conoce como LPG
(gas licuado del petróleo) o por su
denominación francesa GPL (Gaz de
Pétrole Liquéfié). El GLP también se
conoce como "autogás".
El GLP se compone principalmente de propano y butano. El octanaje se
sitúa entre 105 y 115, dependiendo
de la proporción de butano. El GLP se almacena en forma líquida a una
presión de 5 a aproximadamente 10
bares.
Su punto de ebullición depende de la
presión y la relación de la mezcla. A
presión atmosférica, oscila entre
-42 °C (propano puro) y -0,5 °C
(butano puro).Atención
El sistema funciona con una
temperatura ambiente de -8 °C a
100 °C aproximadamente.
El correcto funcionamiento del
sistema GLP sólo se puede garanti‐
zar si el gas licuado cumple los requi‐
sitos mínimos de la norma DIN EN
589.
Repostaje
