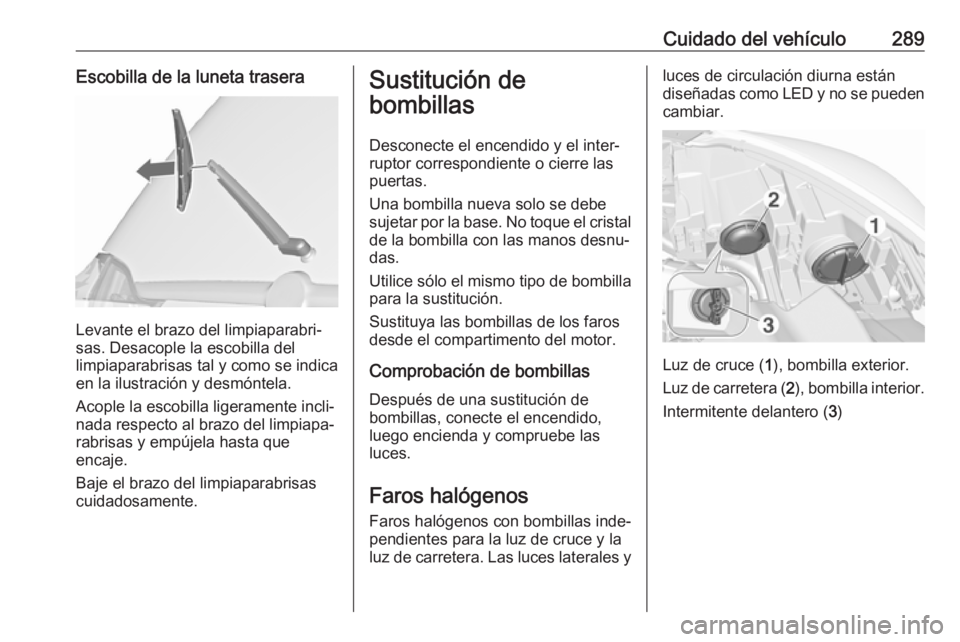

Cuidado del vehículo289Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera. Las luces laterales yluces de circulación diurna están
diseñadas como LED y no se pueden
cambiar.
Luz de cruce ( 1), bombilla exterior.
Luz de carretera ( 2), bombilla interior.
Intermitente delantero ( 3)

290Cuidado del vehículoLuz baja (1)
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas de la
carcasa del reflector.
3. Retire la bombilla del conector tirando de ésta.
4. Sustituya la bombilla y conecte con el conector del enchufe.
5. Inserte el portalámparas, acoplando las lengüetas en la
carcasa del reflector y gírelo en
sentido horario para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1.Gire la tapa en sentido antihorario
y desmóntela.

Cuidado del vehículo2912. Saque el portalámparas de lacarcasa del reflector.
3. Retire la bombilla del conector tirando de ésta.
4. Sustituya la bombilla y conecte con el conector del enchufe.
5. Introduzca y presione el portalám‐
paras en la carcasa del reflector
ajustando la lengüeta en su posi‐
ción.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (3)
1.Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo. Saque el casquillo de la
carcasa del reflector.
2. Retire la bombilla del casquillo girándola en sentido antihorario y
tirando.
3. Sustituya y coloque la nueva bombilla en el casquillo y gire en
sentido horario.
4. Inserte el casquillo en la carcasa del reflector y gírelo en sentido
horario.
Faros de LED Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐
mitentes están diseñados como LED
y no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.
Luces antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.

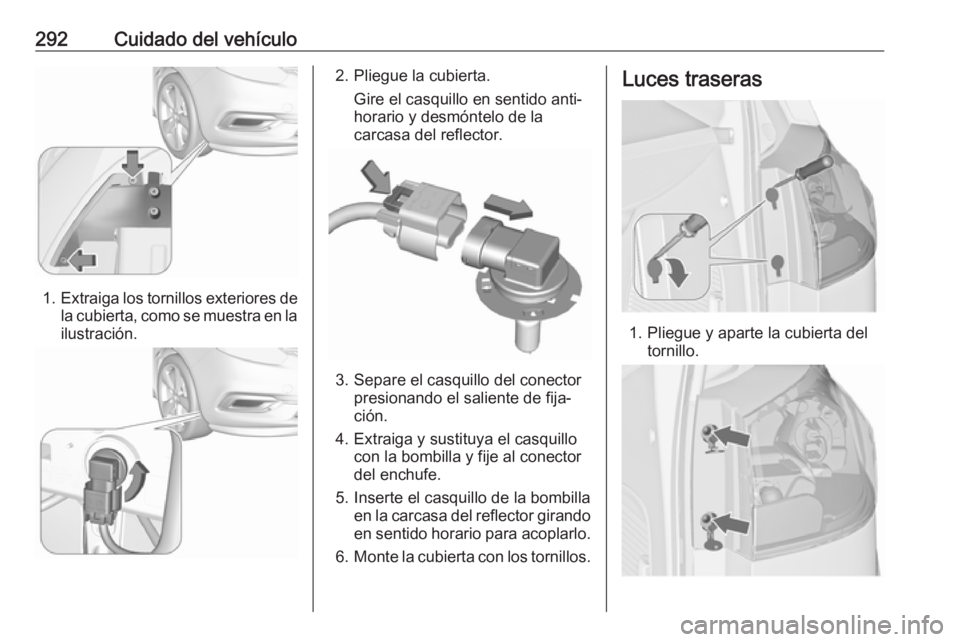

292Cuidado del vehículo
1.Extraiga los tornillos exteriores de
la cubierta, como se muestra en la
ilustración.
2. Pliegue la cubierta.
Gire el casquillo en sentido anti‐
horario y desmóntelo de la
carcasa del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Extraiga y sustituya el casquillo con la bombilla y fije al conector
del enchufe.
5. Inserte el casquillo de la bombilla en la carcasa del reflector girandoen sentido horario para acoplarlo.
6. Monte la cubierta con los tornillos.
Luces traseras
1. Pliegue y aparte la cubierta del
tornillo.

Cuidado del vehículo2932. Extraiga los tornillos marcadospor las flechas.
3. Extraiga cuidadosamente elgrupo óptico de los pasadores de
sujeción y desmóntelo.
4. Separe el conector del enchufe del conjunto del faro.
5. Retire y sustituya la bombillagirando el casquillo.
Intermitente ( 1)
Luces traseras ( 2)
Luz de freno ( 3)Luces traseras con Diodos
emisores de luz (LED) para las
luces de freno y traseras
Sólo puede reemplazarse la luz
del intermitente ( 1).
Retire y sustituya la bombilla
girando el casquillo.
6. Conecte el conector del enchufe al conjunto del faro.
7. Ajuste el conjunto del faro sobre los pasadores de retención y
monte el conjunto del faro usando los tornillos.
8. Conecte la cubierta del tornillo.

294Cuidado del vehículoLuces de marcha atrás (4) en el
portón trasero
1. Abra el portón trasero y desmonte
la tapa.
2. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
3. Retire la bombilla del casquillotirando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa.
Piloto antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.
1. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
2. Retire la bombilla del casquillogirándola en sentido antihorario.

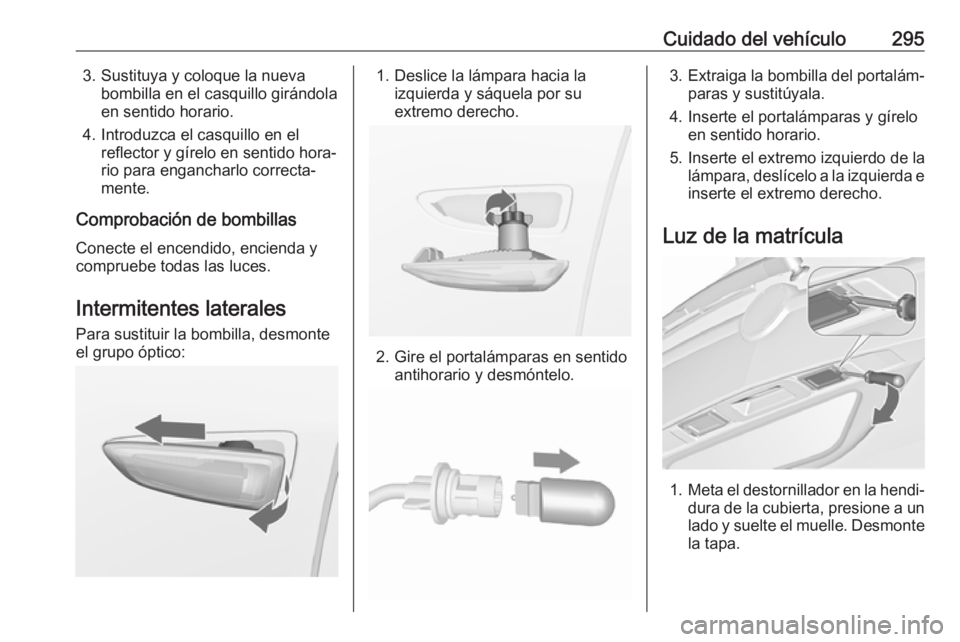

Cuidado del vehículo2953. Sustituya y coloque la nuevabombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el reflector y gírelo en sentido hora‐
rio para engancharlo correcta‐
mente.
Comprobación de bombillas
Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle. Desmonte la tapa.

296Cuidado del vehículo
2. Retire la bombilla del casquillotirando de ésta.
3. Sustituya la bombilla y colóquela en el casquillo.
4. Empuje la cubierta hacia la carcasa.
Luces interiores Luces de cortesía, luces de
lectura
Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga
Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado izquierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

Cuidado del vehículo297
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.

298Cuidado del vehículoCaja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del retrovisor exte‐
rior / Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Desbloqueo del portón trasero12Sistema de faros adaptativos /
Control automático de las luces
