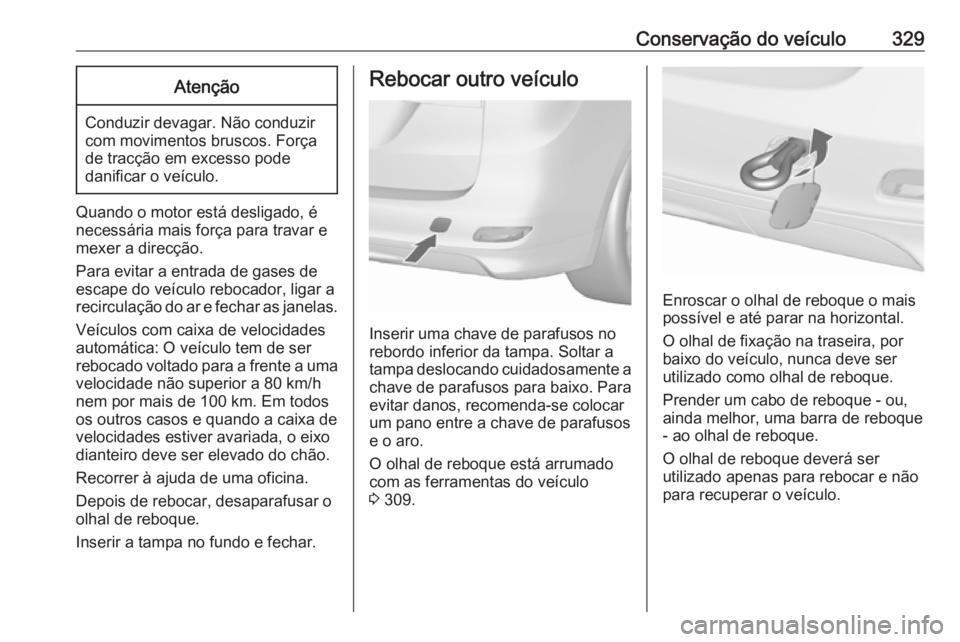

Conservação do veículo329Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no fundo e fechar.
Rebocar outro veículo
Inserir uma chave de parafusos no
rebordo inferior da tampa. Soltar a
tampa deslocando cuidadosamente a chave de parafusos para baixo. Paraevitar danos, recomenda-se colocar
um pano entre a chave de parafusos
e o aro.
O olhal de reboque está arrumado com as ferramentas do veículo
3 309.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

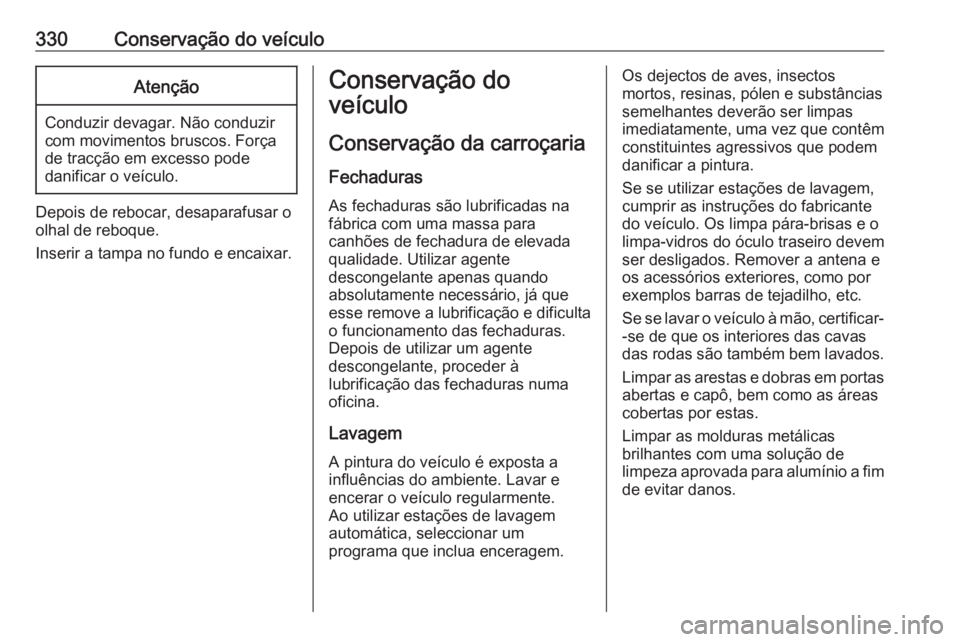

330Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no fundo e encaixar.
Conservação do
veículo
Conservação da carroçaria
Fechaduras As fechaduras são lubrificadas nafábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa
oficina.
Lavagem
A pintura do veículo é exposta a
influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.

Conservação do veículo331Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores
As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar o veículo regularmente
(o mais tarde quando a água já não
formar gotas). Caso contrário, a
pintura irá secar completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Remover resíduos de sujidade das escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão
ou inclusive destruirão as escovas do
limpa-pára-brisas.
Tecto de abrir Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (por exemplo,
diluente, soluções com acetona,
etc.), meios acídicos ou muito
alcalinos ou panos abrasivos.

332Conservação do veículoJantes e pneusNão utilizar dispositivos de limpeza a
jacto a alta pressão.
Limpar as jantes com um produto de limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura
Rectificar pequenos danos na pintura com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.
Substrutura
Algumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento para reboque
Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Sistema de suporte traseiro Limpar o sistema de suporte traseiro
com um jacto de vapor ou jacto de alta pressão pelo menos uma vez por ano.
Accionar o sistema de suporte
traseiro regularmente se não for
utilizado regularmente,
especialmente durante o Inverno.
Válvula de ar
Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.
Conservação do habitáculo Interior e assentos
Limpar o interior do veículo, incluindo
painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.

Conservação do veículo333Limpar os estofos de couro com água
sem aditivos e um pano macio. No
caso de muita sujidade, utilizar
produto próprio para couro.
O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.

334Serviço e manutençãoServiço e
manutençãoInformações gerais ....................334
Informação sobre a assistência .............................. 334
Líquidos, lubrificantes e peças
recomendados ........................... 335
Líquidos e lubrificantes recomendados ....................... 335Informações gerais
Informação sobre aassistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizada e actualizada para o
seu veículo está disponível na
oficina.
Mostrador de serviço 3 115.
Intervalos de serviço europeu A manutenção do seu veículo é
necessária a cada 30.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Um intervalo de serviço mais curto
pode ser válido para um
comportamento de condução
intenso, p. ex. no caso de táxis e
veículos da polícia.Os intervalos entre revisões na
Europa são válidos para os seguintes
países:
Alemanha, Andorra, Áustria, Bélgica, Bósnia-Herzegovina, Bulgária,
Croácia, Chipre, Dinamarca,
Eslováquia, Eslovénia, Espanha,
Estónia, Finlândia, França, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Listenstaine,
Lituânia, Luxemburgo, Macedónia,
Malta, Mónaco, Montenegro,
Noruega, Países Baixos, Polónia,
Portugal, República Checa,
Roménia, São Marino, Sérvia,
Suécia, Suíça, Reino Unido.
Mostrador de serviço 3 115.
Serviço fora da Europa A manutenção do seu veículo é
necessária a cada 15.000 km ou ao fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Estamos perante condições de
funcionamento extremas quando
uma ou mais das seguintes
circunstâncias ocorrerem com

Serviço e manutenção335frequência: Arranque a frio, situações
de para-arranca, utilização de
reboque, condução em montanha,
condução em estradas degradadas
ou de areia, elevada poluição do ar,
presença de areia no ar e teor
elevado de poeira, condução a alta
altitude e grandes variações de
temperatura. Nestas condições
extremas de funcionamento, poderá
ser necessária a realização de
manutenção mais frequente do que o intervalo de serviço normal.
Os intervalos de serviço internacional
são válidos para os países não
indicados no programa de serviço
Europeu.
Mostrador de serviço 3 115.
Confirmações A confirmação de serviço é registadano Manual de Serviço e Garantia. A
data e a quilometragem são
preenchidas com o carimbo e a
assinatura da oficina de assistência.
Assegurar que o Manual de Serviço e
Garantia está correctamente
preenchido, já que uma prova
contínua de serviços é essencial emcaso de reclamações ao abrigo da
garantia ou no âmbito de "Goodwill" e
constitui ainda uma vantagem
quando chegar a altura de vender o
veículo.
Intervalo entre revisões com
duração da vida útil restante do
óleo de motor
Os intervalos entre revisões baseia-
-se em vários parâmetros
dependendo da utilização.
O visor de serviço informa quando
fazer a mudança do óleo do motor.
Mostrador de serviço 3 115.Líquidos, lubrificantes e
peças recomendados
Líquidos e lubrificantesrecomendados
Utilizar apenas produtos que
cumprem as especificações
recomendadas.9 Aviso
Os materiais de funcionamento
são perigosos e podem ser
venenosos. Manusear com
cuidado. Prestar atenção à
informação presente nos
recipientes.
Óleo de motor
O óleo de motor é identificado pela
qualidade e viscosidade. A qualidade
é mais importante que a viscosidade quando se selecciona o óleo de motor
a utilizar. A qualidade do óleo garante
por exemplo limpeza do motor,
protecção contra desgaste e controlo do envelhecimento do óleo, enquanto

336Serviço e manutençãoque a graduação da viscosidade dá
informação acerca da espessura do
óleo a várias temperaturas.
Dexos é a mais recente qualidade do
óleo que garante uma protecção ideal para motores a gasolina ou diesel.
Caso não esteja disponível, terão de
ser utilizados óleos de motor de
qualidades que façam parte da lista.
As recomendações para motores a
gasolina são também válidas para
motores a Gás Natural Comprimido
(GNC), Gás Liquefeito de Petróleo
(GPL) e Etanol (E85).
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 340.
Atestar com óleo de motorAtenção
Em caso de óleo derramado, limpar e eliminar corretamente.
Óleos de motor de fabricantes e marcas diferentes poderão ser
misturados desde que cumpram os
critérios do óleo de motor qualidade e
viscosidade.
A utilização de óleos de motor para
todos os motores a gasolina apenas
com qualidade ACEA é proibida, uma vez que pode danificar o motor sob
determinadas condições de
utilização.
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 340.
Aditivos do óleo de motor adicionais
A utilização de aditivos do óleo de
motor adicionais poderá causar
danos e invalidar a garantia.
Graduações de viscosidade do óleo
de motor
A graduação de viscosidade SAE dá
informação sobre a viscosidade do
óleo.
O óleo multigraduado é indicado por
dois números, como por exemplo,
SAE 5W-30. O primeiro número,seguido por um W, indica a
viscosidade a baixas temperaturas e
o segundo número indica a
viscosidade a altas temperaturas.
Seleccionar o nível de viscosidade
adequado dependendo da
temperatura ambiente mínima
3 340.
Todas as graduações de viscosidade
recomendadas são próprias para
temperaturas ambiente altas.
Líquido de arrefecimento e anti-
-congelante
Utilizar apenas líquido de
arrefecimento e anti-congelante
(LLC) do tipo de acido orgânico de
longa duração, aprovado para o
veículo. Consultar uma oficina.
O sistema é atestado de fábrica com
líquido de arrefecimento concebido
para uma protecção excelente contra
corrosão e gelo até aprox. -28 ºC. Em países nórdicos, com clima muito frio,
o líquido de arrefecimento atestado
de fábrica protege de congelamento
até aproximadamente -37 ºC. Esta
concentração deverá ser mantida ao
longo de todo o ano. A utilização de

Serviço e manutenção337aditivos do líquido de arrefecimento
adicionais concebidos para dar uma
protecção adicional contra a corrosão
ou vedar pequenas fugas podem
causar problemas de funcionamento.
A responsabilidade pelas
consequências resultantes da
utilização de aditivos de líquido de
arrefecimento adicionais será
rejeitada.
Líquido dos travões e da
embraiagem
Com o tempo, o líquido dos travões
absorve a humidade o que reduzirá a
eficiência de travagem. Por isso, o
líquido dos travões deveria ser
substituído nos intervalos
especificados.
Líquido lava-vidrosUtilizar apenas líquido limpa-vidros
aprovado para o veículo a fim de
evitar danos nas escovas do limpa-
-vidros, na pintura e em peças de
plástico e borracha. Consultar uma
oficina.AdBlue
Utilizar apenas AdBlue para reduzir
os óxidos de azoto nas emissões de
escape 3 224.

338Dados técnicosDados técnicosIdentificação do veículo.............338
Número de identificação do veículo .................................... 338
Placa de identificação .............338
Identificação do motor .............339
Dados do veículo .......................340
Fluidos e lubrificantes recomendados ....................... 340
Dados do motor .......................343
Desempenho ........................... 345
Peso do veículo .......................346
Dimensões do veículo .............347
Capacidades ........................... 348
Pressão dos pneus ..................350Identificação do veículo
Número de identificação do veículo
O número de identificação do veículo poderá estar estampado na placa de
identificação e no painel do piso, por
baixo da cobertura do piso, visível
sob uma tampa.
O número de identificação do veículo poderá estar gravado no painel de
instrumentos, visível através do pára-
-brisas ou no compartimento do
motor no painel direito da carroçaria.
Placa de identificação
A placa de identificação encontra-se
na estrutura da porta dianteira
esquerda ou direita.
