OPEL ZAFIRA C 2018 Manuale di uso e manutenzione (in Italian)

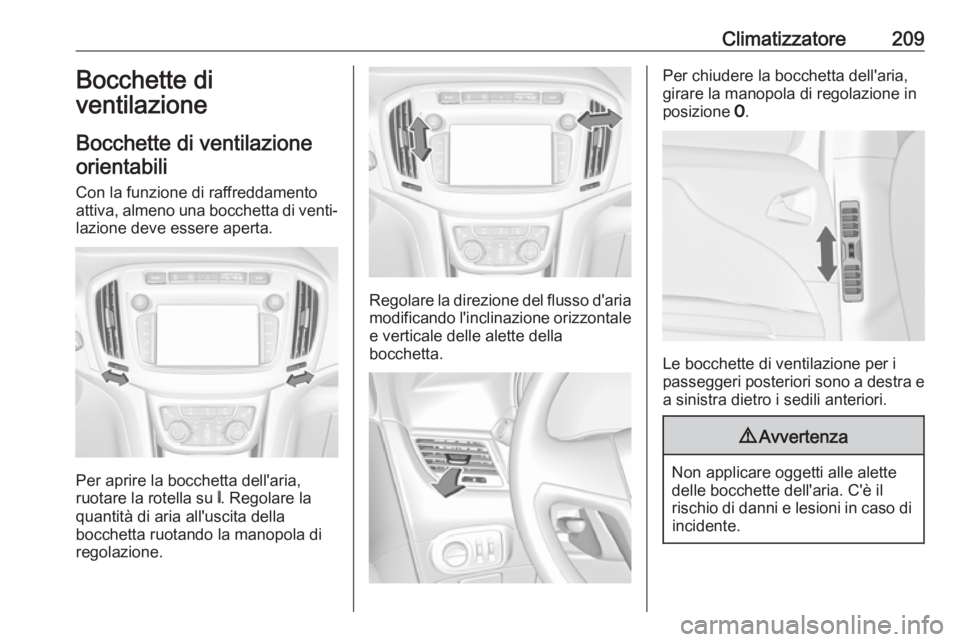

Climatizzatore209Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐ lazione deve essere aperta.
Per aprire la bocchetta dell'aria,
ruotare la rotella su B. Regolare la
quantità di aria all'uscita della
bocchetta ruotando la manopola di regolazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della
bocchetta.
Per chiudere la bocchetta dell'aria,
girare la manopola di regolazione in
posizione 7.
Le bocchette di ventilazione per i
passeggeri posteriori sono a destra e
a sinistra dietro i sedili anteriori.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di incidente.

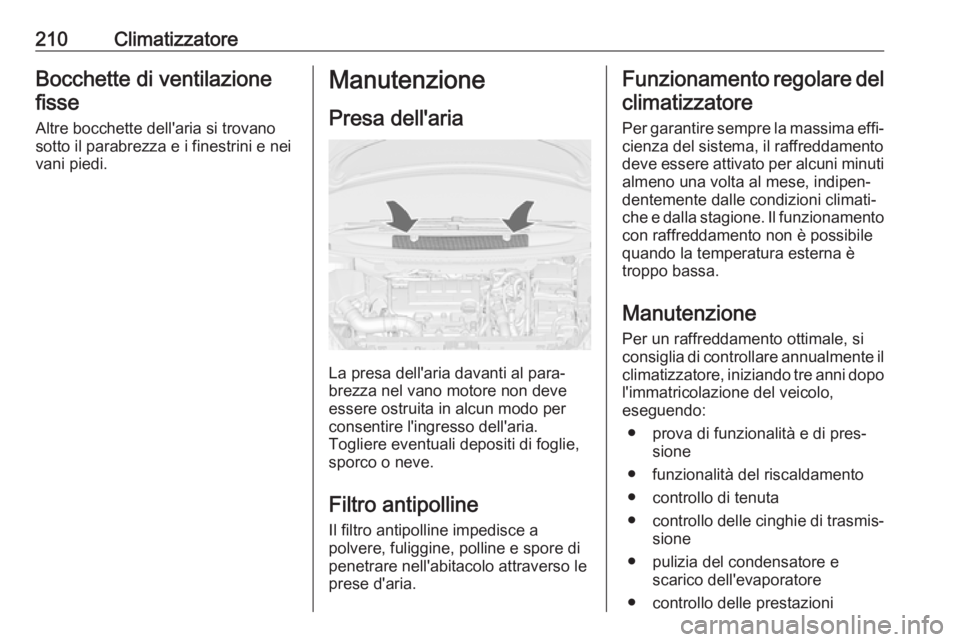

210ClimatizzatoreBocchette di ventilazionefisse
Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Filtro antipolline
Il filtro antipolline impedisce a
polvere, fuliggine, polline e spore di
penetrare nell'abitacolo attraverso le
prese d'aria.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐
cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.
Manutenzione
Per un raffreddamento ottimale, si
consiglia di controllare annualmente il
climatizzatore, iniziando tre anni dopo l'immatricolazione del veicolo,
eseguendo:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento
● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione
● pulizia del condensatore e scarico dell'evaporatore
● controllo delle prestazioni

Climatizzatore211Avviso
Il liquido refrigerante R-134a
contiene gas fluorurati ad effetto
serra.

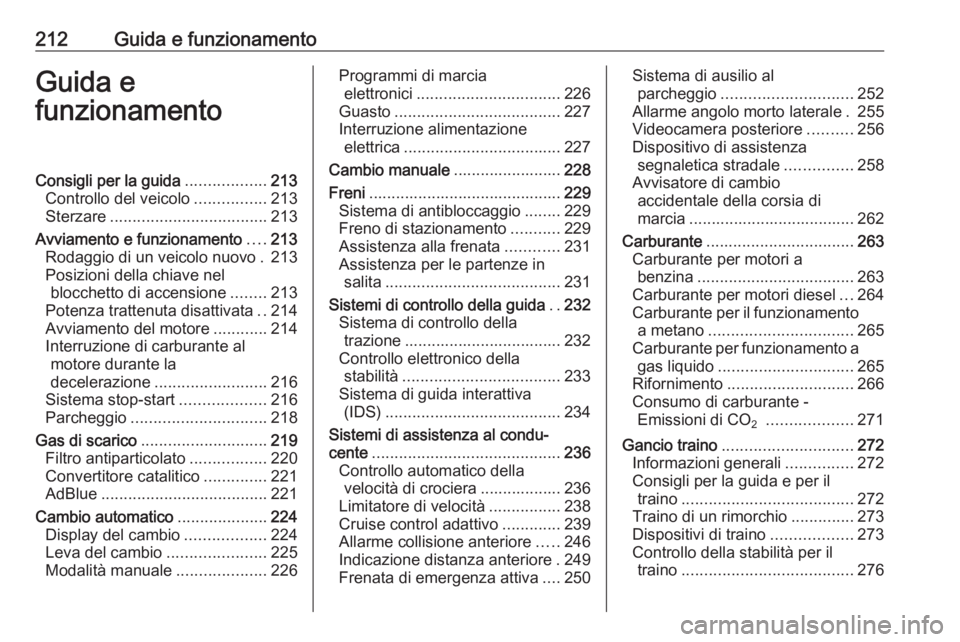

212Guida e funzionamentoGuida e
funzionamentoConsigli per la guida ..................213
Controllo del veicolo ................213
Sterzare ................................... 213
Avviamento e funzionamento ....213
Rodaggio di un veicolo nuovo . 213
Posizioni della chiave nel blocchetto di accensione ........213
Potenza trattenuta disattivata ..214
Avviamento del motore ............214
Interruzione di carburante al motore durante la
decelerazione ......................... 216
Sistema stop-start ...................216
Parcheggio .............................. 218
Gas di scarico ............................ 219
Filtro antiparticolato .................220
Convertitore catalitico ..............221
AdBlue ..................................... 221
Cambio automatico ....................224
Display del cambio ..................224
Leva del cambio ......................225
Modalità manuale ....................226Programmi di marcia
elettronici ................................ 226
Guasto ..................................... 227
Interruzione alimentazione elettrica ................................... 227
Cambio manuale ........................228
Freni ........................................... 229
Sistema di antibloccaggio ........229
Freno di stazionamento ...........229
Assistenza alla frenata ............231
Assistenza per le partenze in salita ....................................... 231
Sistemi di controllo della guida ..232
Sistema di controllo della trazione ................................... 232
Controllo elettronico della stabilità ................................... 233
Sistema di guida interattiva (IDS) ....................................... 234
Sistemi di assistenza al condu‐
cente .......................................... 236
Controllo automatico della velocità di crociera .................. 236
Limitatore di velocità ................238
Cruise control adattivo .............239
Allarme collisione anteriore .....246
Indicazione distanza anteriore . 249
Frenata di emergenza attiva ....250Sistema di ausilio al
parcheggio ............................. 252
Allarme angolo morto laterale . 255
Videocamera posteriore ..........256
Dispositivo di assistenza segnaletica stradale ...............258
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 262
Carburante ................................. 263
Carburante per motori a benzina ................................... 263
Carburante per motori diesel ...264
Carburante per il funzionamento a metano ................................ 265
Carburante per funzionamento a gas liquido .............................. 265
Rifornimento ............................ 266
Consumo di carburante - Emissioni di CO 2
................... 271
Gancio traino ............................. 272
Informazioni generali ...............272
Consigli per la guida e per il traino ...................................... 272
Traino di un rimorchio ..............273
Dispositivi di traino ..................273
Controllo della stabilità per il traino ...................................... 276

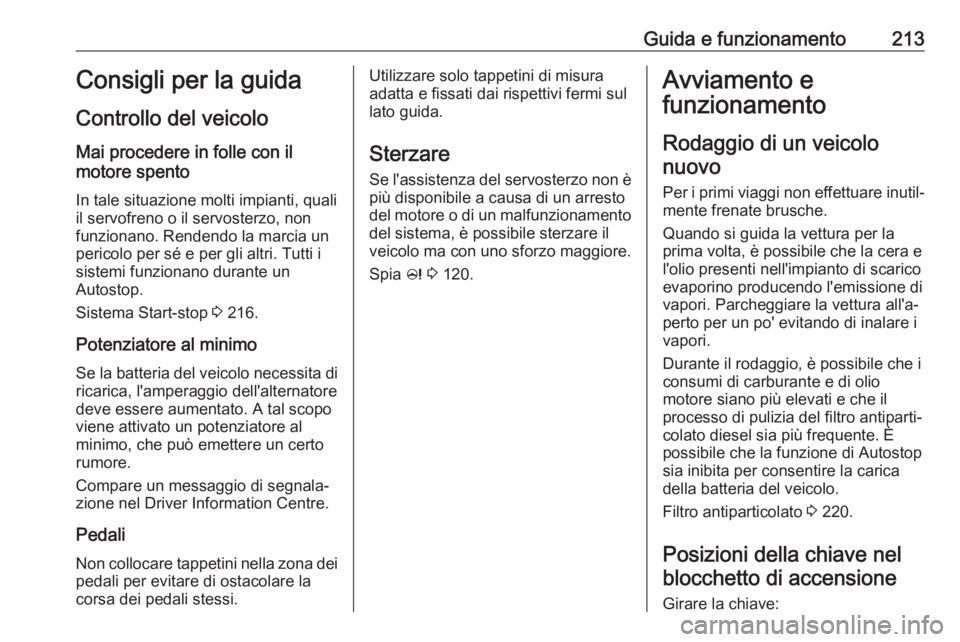

Guida e funzionamento213Consigli per la guida
Controllo del veicolo
Mai procedere in folle con il
motore spento
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non funzionano. Rendendo la marcia unpericolo per sé e per gli altri. Tutti i
sistemi funzionano durante un
Autostop.
Sistema Start-stop 3 216.
Potenziatore al minimo Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.
Pedali
Non collocare tappetini nella zona dei
pedali per evitare di ostacolare la corsa dei pedali stessi.Utilizzare solo tappetini di misura
adatta e fissati dai rispettivi fermi sul
lato guida.
Sterzare
Se l'assistenza del servosterzo non è più disponibile a causa di un arresto
del motore o di un malfunzionamento
del sistema, è possibile sterzare il
veicolo ma con uno sforzo maggiore.
Spia c 3 120.Avviamento e
funzionamento
Rodaggio di un veicolo nuovo
Per i primi viaggi non effettuare inutil‐
mente frenate brusche.
Quando si guida la vettura per la
prima volta, è possibile che la cera e l'olio presenti nell'impianto di scarico
evaporino producendo l'emissione di
vapori. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
vapori.
Durante il rodaggio, è possibile che i
consumi di carburante e di olio
motore siano più elevati e che il
processo di pulizia del filtro antiparti‐
colato diesel sia più frequente. È
possibile che la funzione di Autostop
sia inibita per consentire la carica
della batteria del veicolo.
Filtro antiparticolato 3 220.

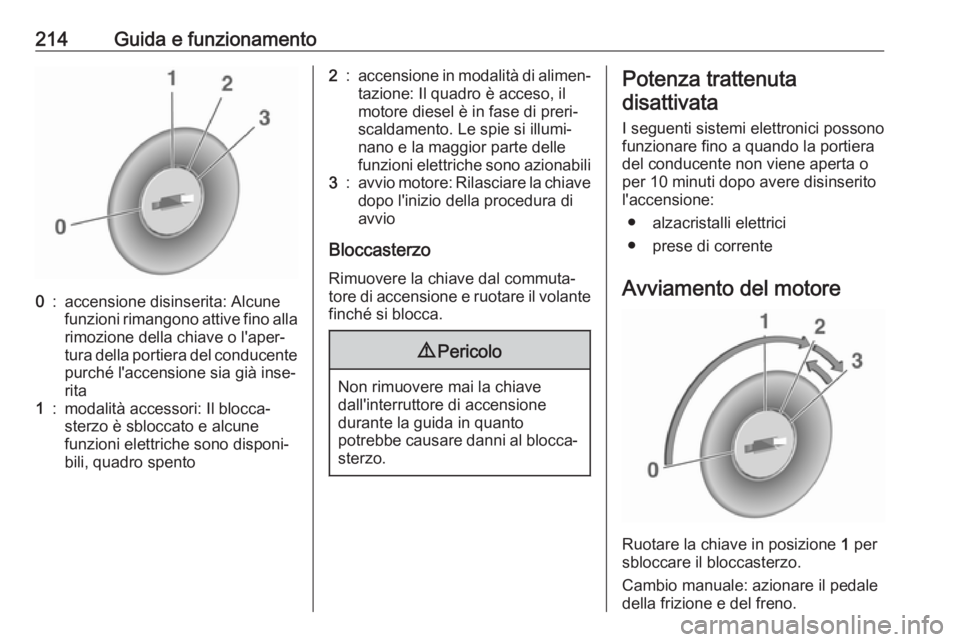

Posizioni della chiave nel blocchetto di accensione
Girare la chiave:

214Guida e funzionamento0:accensione disinserita: Alcune
funzioni rimangono attive fino alla
rimozione della chiave o l'aper‐
tura della portiera del conducente purché l'accensione sia già inse‐
rita1:modalità accessori: Il blocca‐
sterzo è sbloccato e alcune
funzioni elettriche sono disponi‐
bili, quadro spento2:accensione in modalità di alimen‐ tazione: Il quadro è acceso, il
motore diesel è in fase di preri‐
scaldamento. Le spie si illumi‐
nano e la maggior parte delle
funzioni elettriche sono azionabili3:avvio motore: Rilasciare la chiave
dopo l'inizio della procedura di
avvio
Bloccasterzo
Rimuovere la chiave dal commuta‐
tore di accensione e ruotare il volante
finché si blocca.
9 Pericolo
Non rimuovere mai la chiave
dall'interruttore di accensione
durante la guida in quanto
potrebbe causare danni al blocca‐ sterzo.
Potenza trattenuta
disattivata
I seguenti sistemi elettronici possono
funzionare fino a quando la portiera
del conducente non viene aperta o
per 10 minuti dopo avere disinserito
l'accensione:
● alzacristalli elettrici
● prese di corrente
Avviamento del motore
Ruotare la chiave in posizione 1 per
sbloccare il bloccasterzo.
Cambio manuale: azionare il pedale della frizione e del freno.

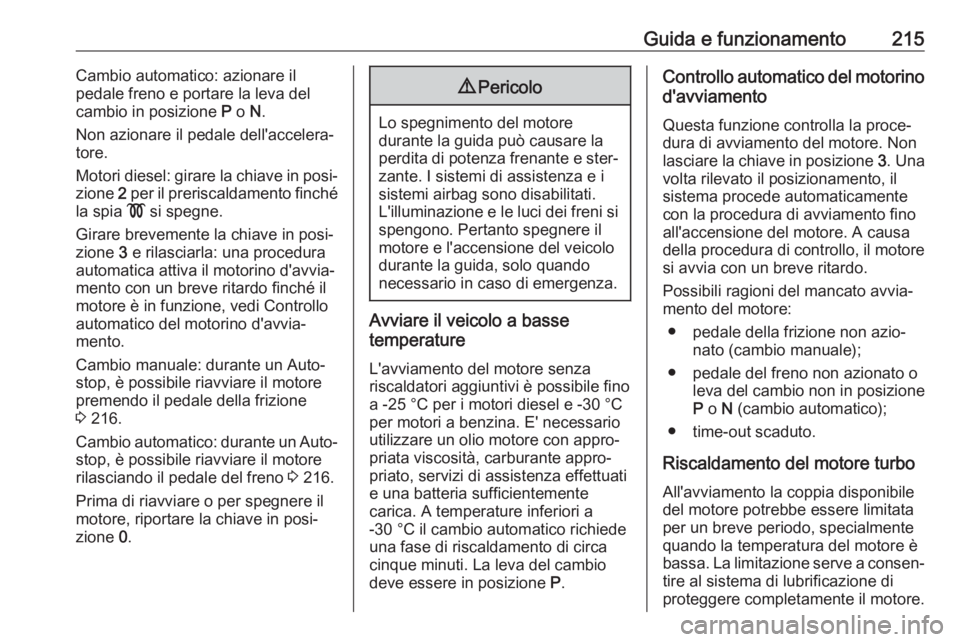

Guida e funzionamento215Cambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motori diesel: girare la chiave in posi‐
zione 2 per il preriscaldamento finché
la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 216.
Cambio automatico: durante un Auto‐ stop, è possibile riavviare il motorerilasciando il pedale del freno 3 216.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.9 Pericolo
Lo spegnimento del motore
durante la guida può causare la
perdita di potenza frenante e ster‐ zante. I sistemi di assistenza e isistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si
spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando
necessario in caso di emergenza.
Avviare il veicolo a basse
temperature
L'avviamento del motore senza
riscaldatori aggiuntivi è possibile fino
a -25 °C per i motori diesel e -30 °C
per motori a benzina. E' necessario
utilizzare un olio motore con appro‐
priata viscosità, carburante appro‐
priato, servizi di assistenza effettuati
e una batteria sufficientemente
carica. A temperature inferiori a
-30 °C il cambio automatico richiede
una fase di riscaldamento di circa
cinque minuti. La leva del cambio
deve essere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il sistema procede automaticamente
con la procedura di avviamento fino
all'accensione del motore. A causa
della procedura di controllo, il motore
si avvia con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale);
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico);
● time-out scaduto.
Riscaldamento del motore turbo All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.

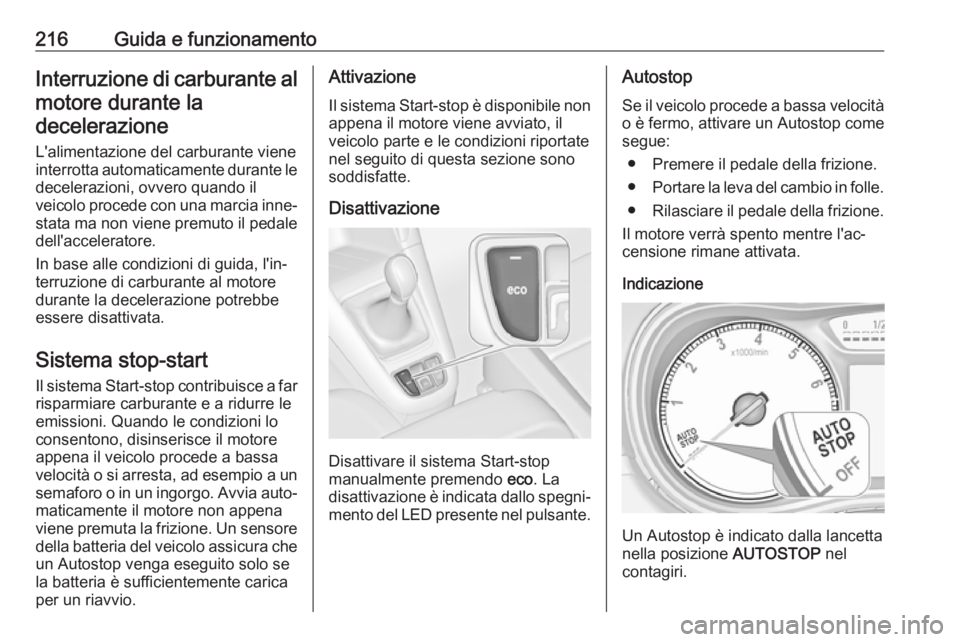

216Guida e funzionamentoInterruzione di carburante almotore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐ stata ma non viene premuto il pedale
dell'acceleratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.
Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un semaforo o in un ingorgo. Avvia auto‐
maticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo sela batteria è sufficientemente carica
per un riavvio.Attivazione
Il sistema Start-stop è disponibile non
appena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono
soddisfatte.
Disattivazione
Disattivare il sistema Start-stop
manualmente premendo eco. La
disattivazione è indicata dallo spegni‐
mento del LED presente nel pulsante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
● Premere il pedale della frizione.
● Portare la leva del cambio in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.

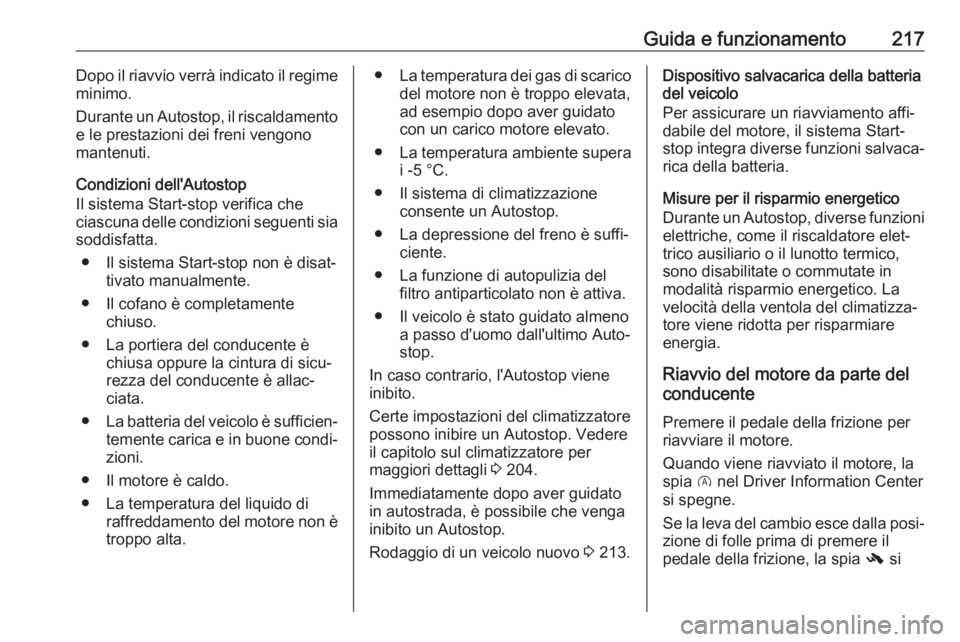

Guida e funzionamento217Dopo il riavvio verrà indicato il regime
minimo.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia soddisfatta.
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐ zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non è
troppo alta.● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.
● La depressione del freno è suffi‐ ciente.
● La funzione di autopulizia del filtro antiparticolato non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
inibito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Vedere
il capitolo sul climatizzatore per
maggiori dettagli 3 204.
Immediatamente dopo aver guidato in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 213.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in
modalità risparmio energetico. La
velocità della ventola del climatizza‐
tore viene ridotta per risparmiare
energia.
Riavvio del motore da parte del
conducente
Premere il pedale della frizione per
riavviare il motore.
Quando viene riavviato il motore, la spia D nel Driver Information Center
si spegne.
Se la leva del cambio esce dalla posi‐ zione di folle prima di premere il
pedale della frizione, la spia - si

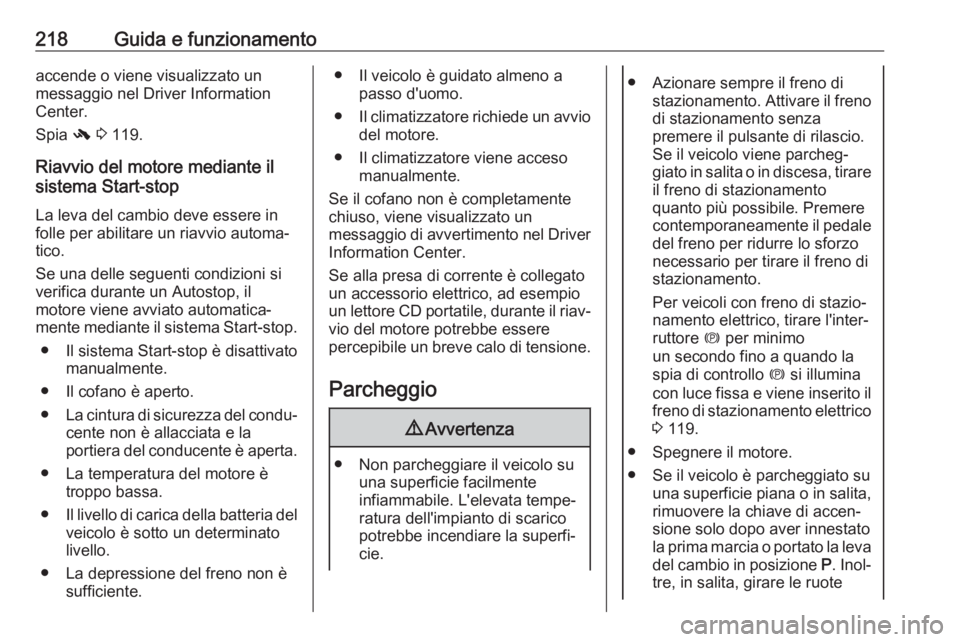

218Guida e funzionamentoaccende o viene visualizzato un
messaggio nel Driver Information
Center.
Spia - 3 119.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il
motore viene avviato automatica‐
mente mediante il sistema Start-stop.
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del condu‐
cente non è allacciata e la
portiera del conducente è aperta.
● La temperatura del motore è troppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato
livello.
● La depressione del freno non è sufficiente.● Il veicolo è guidato almeno a passo d'uomo.
● Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un
messaggio di avvertimento nel Driver
Information Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐ vio del motore potrebbe essere
percepibile un breve calo di tensione.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
Per veicoli con freno di stazio‐
namento elettrico, tirare l'inter‐ ruttore m per minimo
un secondo fino a quando la
spia di controllo m si illumina
con luce fissa e viene inserito il
freno di stazionamento elettrico 3 119.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐ sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote
