Page 211 of 373

Climatisation209Remarque
Une pression sur V, quand le
moteur est en marche, empêche
tout arrêt automatique jusqu'à ce
que le bouton V soit pressé à
nouveau.
Si l est enfoncé lorsque le ventila‐
teur est allumé et le moteur tourne,
l'arrêt automatique sera interdit
jusqu'à ce que l soit à nouveau
enfoncé ou que le ventilateur soit
arrêté.
Si V est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Si l est pressé lorsque le ventila‐
teur est allumé et pendant un arrêt
automatique du moteur, le moteur redémarre automatiquement.
Système Stop/Start 3 218.
Réglages manuels Les réglages de la climatisation
peuvent être modifiés en actionnant les boutons et les boutons rotatifs
comme suit. Une modification de
réglage désactivera le mode automa‐
tique.Vitesse de soufflerie Z
Appuyer sur le bouton inférieur pour
réduire la vitesse de soufflerie ou le
bouton supérieur pour l'augmenter.
La vitesse de soufflerie est indiquée
par un certain nombre de segments
sur l'affichage.
Appuyer et maintenir le bouton infé‐
rieur enfoncé plus longtemps : la
soufflante et le refroidissement sont
arrêtés.
Appuyer et maintenir le bouton supé‐
rieur enfoncé : la soufflante fonc‐
tionne à sa vitesse maximale.
Pour revenir en mode automatique :
Appuyer sur AUTO.
Répartition de l'air l, M , K
Appuyer sur le bouton correspondant
au réglage souhaité. L'activation est
signalée par l'éclairage de la LED
dans le bouton.l:vers le pare-brise et les vitres
latérales avant (climatisation
activée en fond pour éviter la
formation de buée sur les vitres)M:vers la tête via les bouches d'aé‐
ration réglablesK:vers les pieds et le pare-brise
Toutes les combinaisons sont possi‐
bles.
Revenir à la répartition automatique
de l'air : appuyer sur AUTO.
Refroidissement n
Appuyer sur n pour mettre le refroi‐
dissement en marche. L'activation est
signalée par la LED dans le bouton.
Le refroidissement ne fonctionne que
lorsque le moteur est en marche et que le ventilateur de commande de
climatisation est en fonction.
Appuyer de nouveau sur n pour arrê‐
ter le refroidissement.
Page 212 of 373

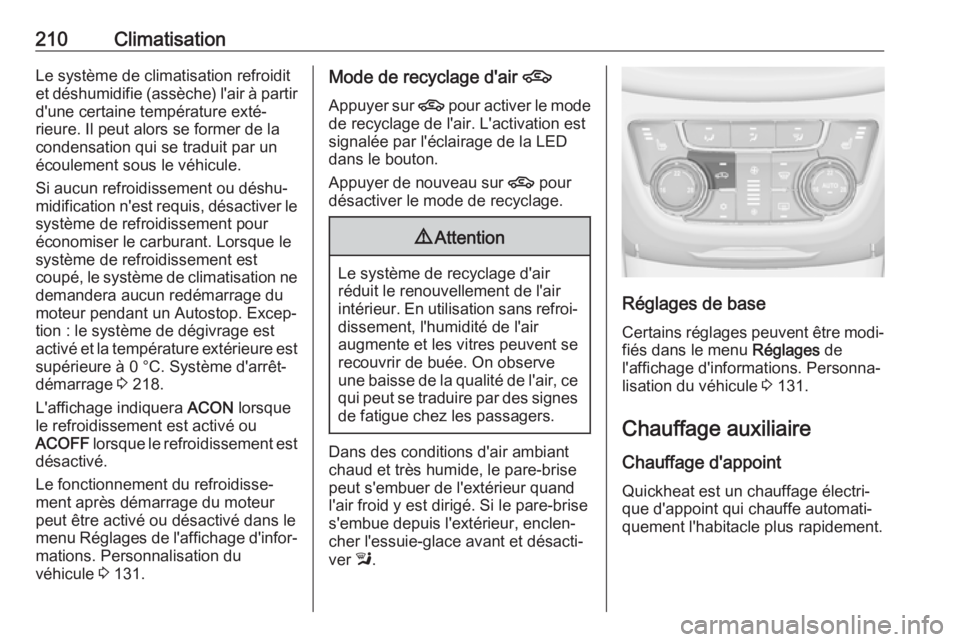

210ClimatisationLe système de climatisation refroiditet déshumidifie (assèche) l'air à partir d'une certaine température exté‐
rieure. Il peut alors se former de la
condensation qui se traduit par un
écoulement sous le véhicule.
Si aucun refroidissement ou déshu‐ midification n'est requis, désactiver le système de refroidissement pour
économiser le carburant. Lorsque le
système de refroidissement est
coupé, le système de climatisation ne demandera aucun redémarrage du
moteur pendant un Autostop. Excep‐
tion : le système de dégivrage est
activé et la température extérieure est
supérieure à 0 °C. Système d'arrêt- démarrage 3 218.
L'affichage indiquera ACON lorsque
le refroidissement est activé ou
ACOFF lorsque le refroidissement est
désactivé.
Le fonctionnement du refroidisse‐
ment après démarrage du moteur
peut être activé ou désactivé dans le
menu Réglages de l'affichage d'infor‐
mations. Personnalisation du
véhicule 3 131.Mode de recyclage d'air 4
Appuyer sur 4 pour activer le mode
de recyclage de l'air. L'activation est
signalée par l'éclairage de la LED
dans le bouton.
Appuyer de nouveau sur 4 pour
désactiver le mode de recyclage.9 Attention
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant et désacti‐
ver l.
Réglages de base
Certains réglages peuvent être modi‐
fiés dans le menu Réglages de
l'affichage d'informations. Personna‐ lisation du véhicule 3 131.
Chauffage auxiliaire Chauffage d'appoint
Quickheat est un chauffage électri‐
que d'appoint qui chauffe automati‐
quement l'habitacle plus rapidement.
Page 213 of 373

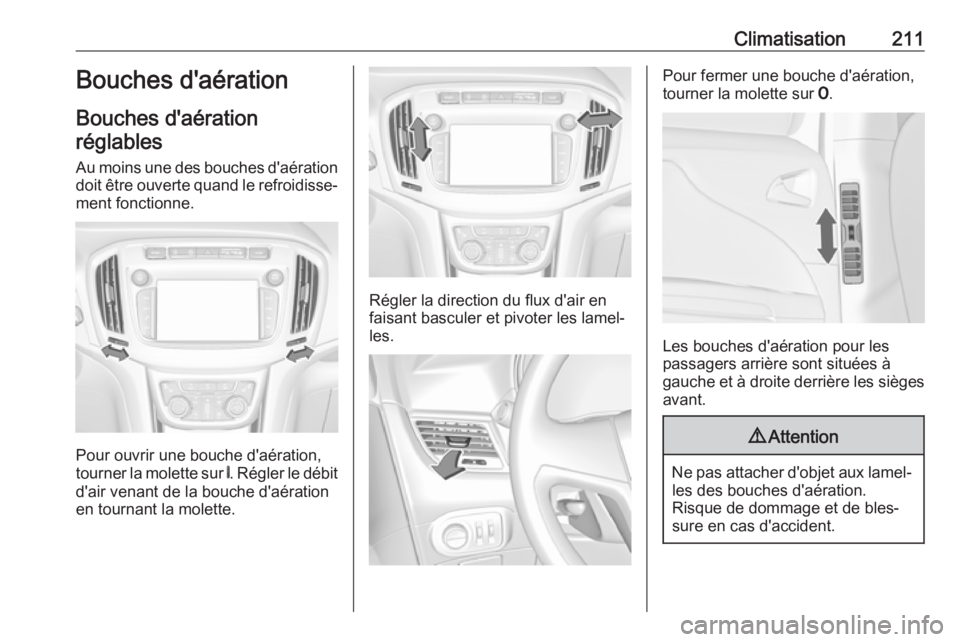

Climatisation211Bouches d'aération
Bouches d'aération réglables
Au moins une des bouches d'aération
doit être ouverte quand le refroidisse‐
ment fonctionne.
Pour ouvrir une bouche d'aération,
tourner la molette sur B. Régler le débit
d'air venant de la bouche d'aération
en tournant la molette.
Régler la direction du flux d'air en
faisant basculer et pivoter les lamel‐ les.
Pour fermer une bouche d'aération,
tourner la molette sur 7.
Les bouches d'aération pour les
passagers arrière sont situées à
gauche et à droite derrière les sièges
avant.
9 Attention
Ne pas attacher d'objet aux lamel‐
les des bouches d'aération.
Risque de dommage et de bles‐
sure en cas d'accident.
Page 214 of 373

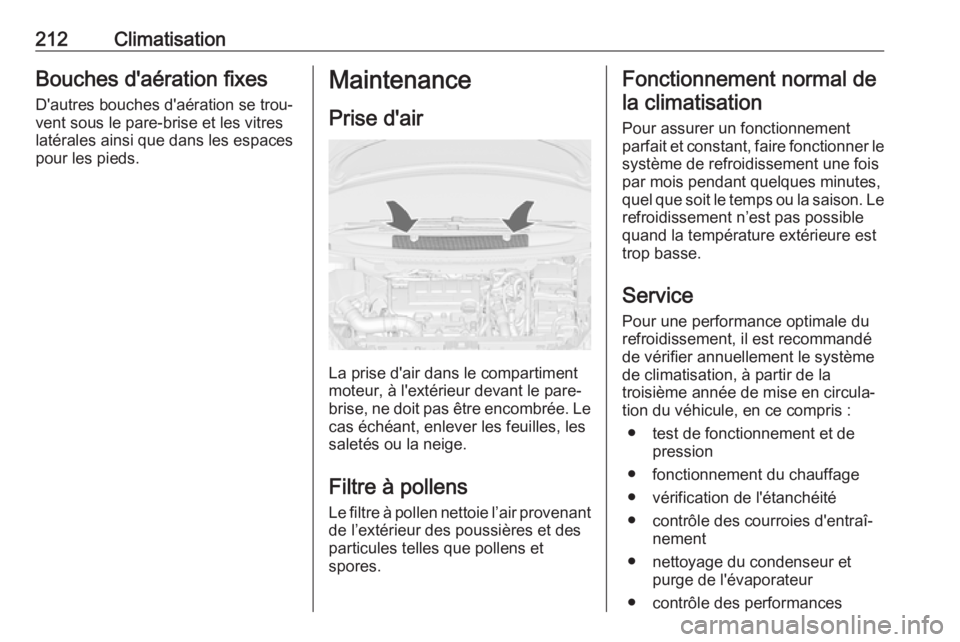

212ClimatisationBouches d'aération fixes
D'autres bouches d'aération se trou‐
vent sous le pare-brise et les vitres
latérales ainsi que dans les espaces
pour les pieds.Maintenance
Prise d'air
La prise d'air dans le compartiment
moteur, à l'extérieur devant le pare-
brise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les
saletés ou la neige.
Filtre à pollens
Le filtre à pollen nettoie l’air provenant de l’extérieur des poussières et desparticules telles que pollens et
spores.
Fonctionnement normal de
la climatisation
Pour assurer un fonctionnement parfait et constant, faire fonctionner le
système de refroidissement une fois
par mois pendant quelques minutes,
quel que soit le temps ou la saison. Le refroidissement n’est pas possible
quand la température extérieure est
trop basse.
Service Pour une performance optimale du
refroidissement, il est recommandé
de vérifier annuellement le système
de climatisation, à partir de la
troisième année de mise en circula‐
tion du véhicule, en ce compris :
● test de fonctionnement et de pression
● fonctionnement du chauffage
● vérification de l'étanchéité
● contrôle des courroies d'entraî‐ nement
● nettoyage du condenseur et purge de l'évaporateur
● contrôle des performances
Page 215 of 373

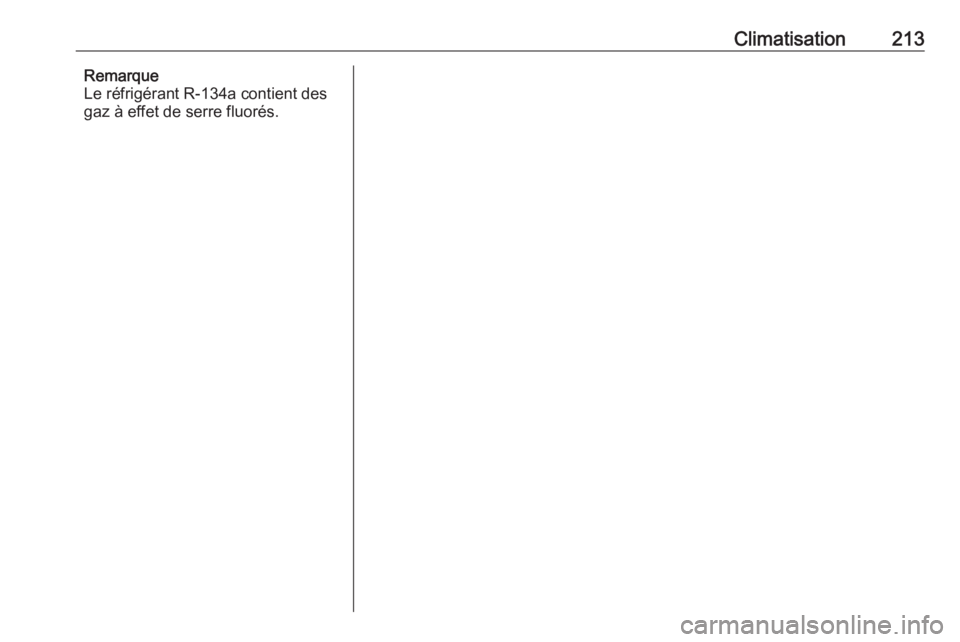

Climatisation213Remarque
Le réfrigérant R-134a contient des
gaz à effet de serre fluorés.
Page 216 of 373

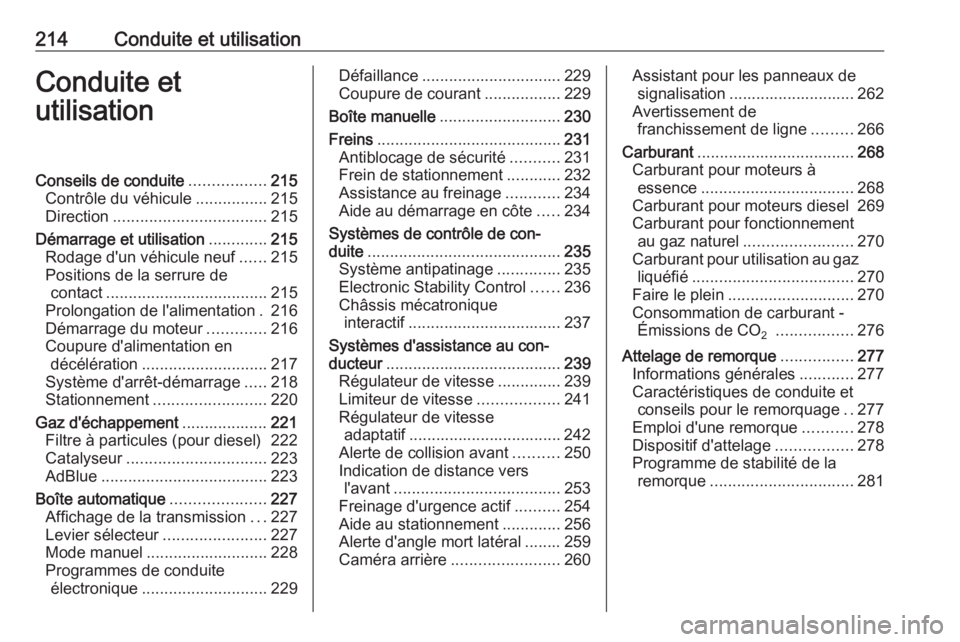

214Conduite et utilisationConduite etutilisationConseils de conduite .................215
Contrôle du véhicule ................215
Direction .................................. 215
Démarrage et utilisation .............215
Rodage d'un véhicule neuf ......215
Positions de la serrure de contact .................................... 215
Prolongation de l'alimentation . 216
Démarrage du moteur .............216
Coupure d'alimentation en décélération ............................ 217
Système d'arrêt-démarrage .....218
Stationnement ......................... 220
Gaz d'échappement ...................221
Filtre à particules (pour diesel) 222
Catalyseur ............................... 223
AdBlue ..................................... 223
Boîte automatique .....................227
Affichage de la transmission ...227
Levier sélecteur .......................227
Mode manuel ........................... 228
Programmes de conduite électronique ............................ 229Défaillance............................... 229
Coupure de courant .................229
Boîte manuelle ........................... 230
Freins ......................................... 231
Antiblocage de sécurité ...........231
Frein de stationnement ............232
Assistance au freinage ............234
Aide au démarrage en côte .....234
Systèmes de contrôle de con‐
duite ........................................... 235
Système antipatinage ..............235
Electronic Stability Control ......236
Châssis mécatronique
interactif .................................. 237
Systèmes d'assistance au con‐
ducteur ....................................... 239
Régulateur de vitesse ..............239
Limiteur de vitesse ..................241
Régulateur de vitesse adaptatif .................................. 242
Alerte de collision avant ..........250
Indication de distance vers l'avant ..................................... 253
Freinage d'urgence actif ..........254
Aide au stationnement .............256
Alerte d'angle mort latéral ........ 259
Caméra arrière ........................ 260Assistant pour les panneaux de
signalisation ............................ 262
Avertissement de franchissement de ligne .........266
Carburant ................................... 268
Carburant pour moteurs à essence .................................. 268
Carburant pour moteurs diesel 269
Carburant pour fonctionnement au gaz naturel ........................ 270
Carburant pour utilisation au gaz liquéfié .................................... 270
Faire le plein ............................ 270
Consommation de carburant - Émissions de CO 2
................. 276
Attelage de remorque ................277
Informations générales ............277
Caractéristiques de conduite et conseils pour le remorquage ..277
Emploi d'une remorque ...........278
Dispositif d'attelage .................278
Programme de stabilité de la remorque ................................ 281
Page 217 of 373

Conduite et utilisation215Conseils de conduiteContrôle du véhicule
Ne jamais rouler avec le moteur
arrêté
De nombreux systèmes ne fonction‐
neront plus dans ce cas (p. ex. le
servofrein, la direction assistée).
Conduire de cette façon constitue un
danger pour vous et pour les autres.
Tous les systèmes fonctionnent
pendant un Autostop.
Système Stop/Start 3 218.
Augmentation du ralenti
Si un chargement de batterie du véhicule est nécessaire en raison de
la condition de la batterie, la puis‐
sance délivrée par l'alternateur doit
être augmentée. Ceci est effectué par
une augmentation du ralenti qui peut
être entendue.
Un message s'affiche au centre d'in‐
formations du conducteur.Pédales
Afin d'empêcher le blocage de la
pédale, la zone sous les pédales ne
doit pas être recouverte d'un tapis.
Utiliser uniquement des tapis de sol
qui se posent correctement et qui
sont fixés par des dispositifs de main‐
tien sur le côté conducteur.
Direction
Si la direction assistée est perdue
parce que le moteur s'arrête ou en
raison d'un dysfonctionnement du
système, le véhicule peut être dirigé
mais demande un effort plus impor‐
tant.
Témoin c 3 120.Démarrage et utilisation
Rodage d'un véhicule neuf
Pendant les premiers déplacements, ne pas effectuer de freinage d'ur‐
gence inutile.
Au cours du premier trajet, de la
fumée peut se former en raison de la
cire et de l'huile qui s'évaporent du
système d'échappement. Stationner
le véhicule à l'air libre un moment
après le premier trajet et éviter de
respirer les vapeurs.
La consommation d'huile moteur et
de carburant peut se révéler plus
élevée et le processus de nettoyage
du filtre à particules peut s'opérer plus fréquemment pendant la période de
rodage. Il se peut que l'Autostop ne
puisse pas être activé afin de permet‐
tre la charge de la batterie du
véhicule.
Filtre à particules pour diesel 3 222.

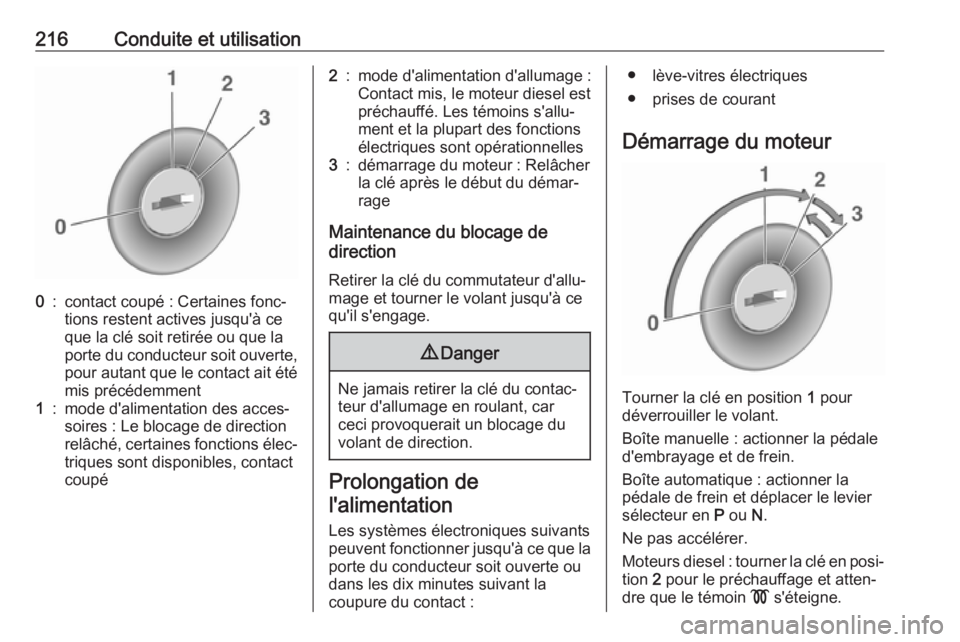

Positions de la serrure de contact
Faire tourner la clé :
Page 218 of 373

216Conduite et utilisation0:contact coupé : Certaines fonc‐
tions restent actives jusqu'à ce
que la clé soit retirée ou que la
porte du conducteur soit ouverte,
pour autant que le contact ait été mis précédemment1:mode d'alimentation des acces‐
soires : Le blocage de direction
relâché, certaines fonctions élec‐ triques sont disponibles, contact
coupé2:mode d'alimentation d'allumage :
Contact mis, le moteur diesel est
préchauffé. Les témoins s'allu‐
ment et la plupart des fonctions
électriques sont opérationnelles3:démarrage du moteur : Relâcher la clé après le début du démar‐
rage
Maintenance du blocage de
direction
Retirer la clé du commutateur d'allu‐ mage et tourner le volant jusqu'à ce
qu'il s'engage.
9 Danger
Ne jamais retirer la clé du contac‐
teur d'allumage en roulant, car
ceci provoquerait un blocage du volant de direction.
Prolongation de
l'alimentation
Les systèmes électroniques suivants
peuvent fonctionner jusqu'à ce que la porte du conducteur soit ouverte ou
dans les dix minutes suivant la
coupure du contact :
● lève-vitres électriques
● prises de courant
Démarrage du moteur
Tourner la clé en position 1
pour
déverrouiller le volant.
Boîte manuelle : actionner la pédale
d'embrayage et de frein.
Boîte automatique : actionner la
pédale de frein et déplacer le levier
sélecteur en P ou N.
Ne pas accélérer.
Moteurs diesel : tourner la clé en posi‐ tion 2 pour le préchauffage et atten‐
dre que le témoin ! s'éteigne.
Page 219 of 373

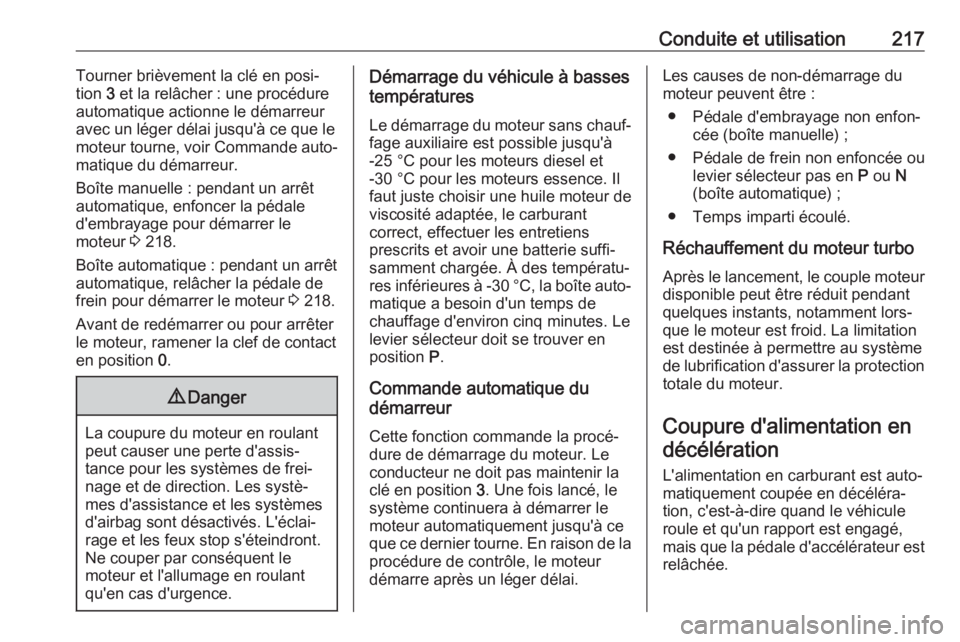

Conduite et utilisation217Tourner brièvement la clé en posi‐
tion 3 et la relâcher : une procédure
automatique actionne le démarreur
avec un léger délai jusqu'à ce que le
moteur tourne, voir Commande auto‐
matique du démarreur.
Boîte manuelle : pendant un arrêt
automatique, enfoncer la pédale d'embrayage pour démarrer le
moteur 3 218.
Boîte automatique : pendant un arrêt
automatique, relâcher la pédale de
frein pour démarrer le moteur 3 218.
Avant de redémarrer ou pour arrêter
le moteur, ramener la clef de contact
en position 0.9 Danger
La coupure du moteur en roulant
peut causer une perte d'assis‐
tance pour les systèmes de frei‐ nage et de direction. Les systè‐
mes d'assistance et les systèmes
d'airbag sont désactivés. L'éclai‐
rage et les feux stop s'éteindront.
Ne couper par conséquent le
moteur et l'allumage en roulant
qu'en cas d'urgence.
Démarrage du véhicule à basses
températures
Le démarrage du moteur sans chauf‐ fage auxiliaire est possible jusqu'à
-25 °C pour les moteurs diesel et
-30 °C pour les moteurs essence. Il
faut juste choisir une huile moteur de
viscosité adaptée, le carburant
correct, effectuer les entretiens
prescrits et avoir une batterie suffi‐
samment chargée. À des températu‐
res inférieures à -30 °C, la boîte auto‐
matique a besoin d'un temps de
chauffage d'environ cinq minutes. Le
levier sélecteur doit se trouver en
position P.
Commande automatique du
démarreur
Cette fonction commande la procé‐
dure de démarrage du moteur. Le
conducteur ne doit pas maintenir la
clé en position 3. Une fois lancé, le
système continuera à démarrer le moteur automatiquement jusqu'à ce
que ce dernier tourne. En raison de la procédure de contrôle, le moteurdémarre après un léger délai.Les causes de non-démarrage du
moteur peuvent être :
● Pédale d'embrayage non enfon‐ cée (boîte manuelle) ;
● Pédale de frein non enfoncée ou levier sélecteur pas en P ou N
(boîte automatique) ;
● Temps imparti écoulé.
Réchauffement du moteur turbo
Après le lancement, le couple moteur disponible peut être réduit pendant
quelques instants, notamment lors‐
que le moteur est froid. La limitation
est destinée à permettre au système
de lubrification d'assurer la protection totale du moteur.
Coupure d'alimentation en décélération
L'alimentation en carburant est auto‐ matiquement coupée en décéléra‐
tion, c'est-à-dire quand le véhicule
roule et qu'un rapport est engagé,
mais que la pédale d'accélérateur est
relâchée.
Page 220 of 373

218Conduite et utilisationEn fonction des conditions de
conduite, la coupure d'alimentation
en décélération peut être désactivée.
Système d'arrêt-démarrage Le système Stop/Start permet d'éco‐
nomiser du carburant et de réduire les
émissions à l'échappement. Lorsque
les conditions le permettent, il coupe
le moteur dès que le véhicule est à
l'arrêt ou à faible vitesse, par exem‐ ple, devant un feu rouge ou dans un
bouchon. Il redémarre automatique‐
ment le moteur dès que le conducteur actionne la pédale d'embrayage.
Grâce à un capteur de batterie de
véhicule, la fonction Autostop n'est
exécutée que si la batterie du
véhicule est suffisamment chargée
pour assurer le redémarrage.
Activation
Le système Stop/Start est disponible
dès que le moteur démarre, le
véhicule prend la route et que les conditions décrites dans cette section sont remplies.Désactivation
Pour désactiver le système Stop/Start manuellement, appuyer sur eco. La
désactivation est signalée par l'ex‐
tinction de la LED dans le bouton.
Autostop
Lorsque le véhicule roule à faible
vitesse ou à l'arrêt, activer l'Autostop
comme suit :
● Enfoncer la pédale d'embrayage.
● Placer le levier sélecteur au point
mort.
● Relâcher la pédale d'embrayage.
Le moteur sera coupé pendant que le
contact reste mis.
Indication
La fonction Autostop est indiquée par l'aiguille à la position AUTOSTOP
dans le compte-tours.
Après le redémarrage, le régime de ralenti est indiqué.
Lors d'un Autostop, les performances
de freinage et du chauffage sont
conservées.
Conditions pour un Autostop
Le système Stop/Start vérifie si toutes
les conditions suivantes sont
remplies.
