OPEL ZAFIRA C 2018 Manuel d'utilisation (in French)

Soins du véhicule289
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 333.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter d'utili‐
ser les consommateurs électriques
non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 149.
Déconnexion de la batterie
Si la batterie du véhicule doit être
débranchée (p. ex. pour des travaux
d'entretien), la sirène d'alarme doit
être désactivée comme suit : mettre
le contact, puis le couper et débran‐
cher la batterie du véhicule au cours
des 15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
Nous vous recommandons de faire
remplacer la batterie du véhicule par un atelier.
Système Stop/Start 3 218.

290Soins du véhiculeCharge de la batterie du véhicule9Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires 3 324.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.Purge du système
d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins cinq secondes. Si le moteur
ne démarre pas, prendre contact
avec un atelier.

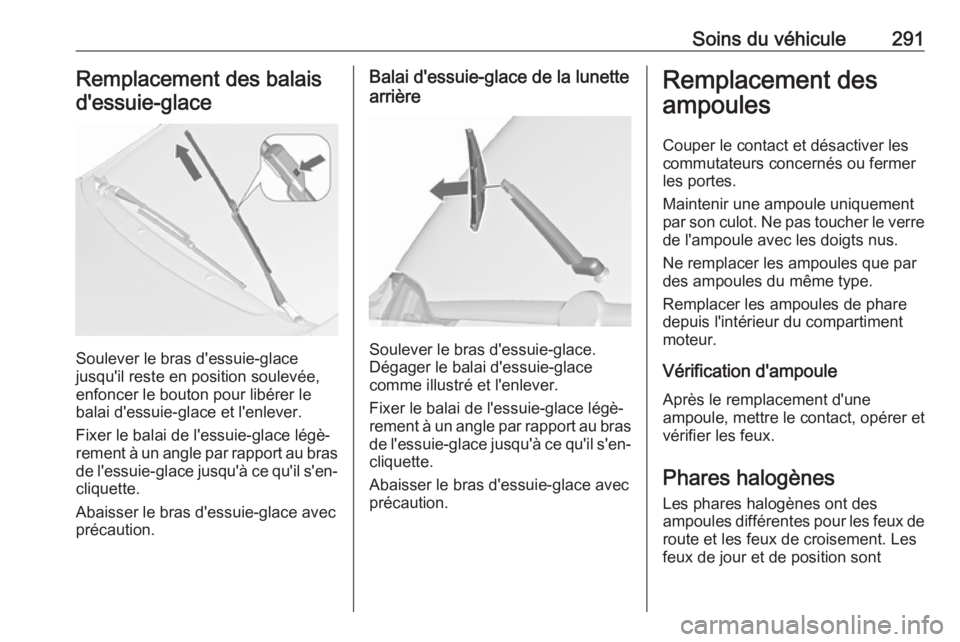

Soins du véhicule291Remplacement des balaisd'essuie-glace
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares halogènes Les phares halogènes ont des
ampoules différentes pour les feux de
route et les feux de croisement. Les
feux de jour et de position sont

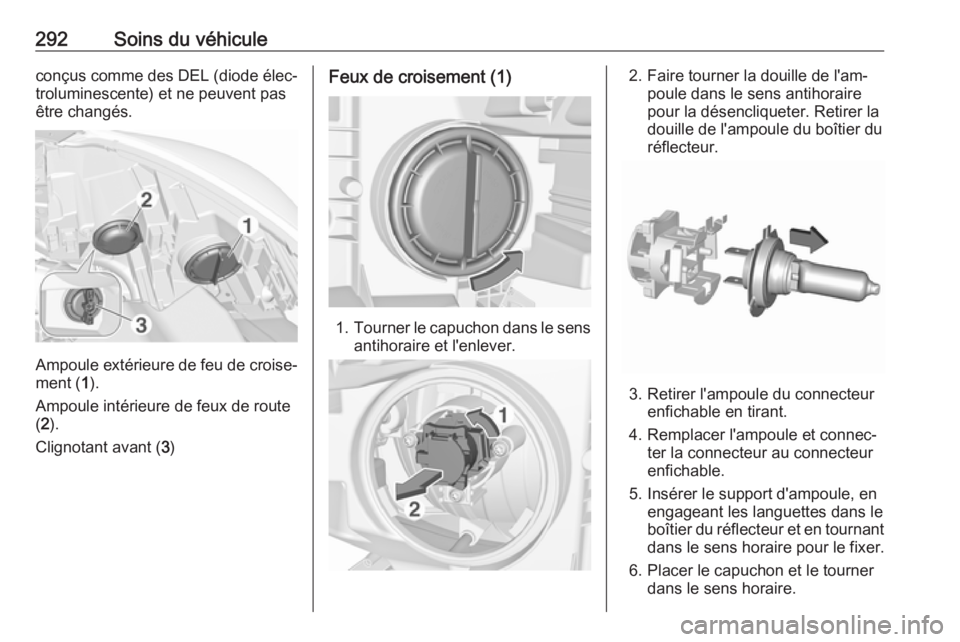

292Soins du véhiculeconçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés.
Ampoule extérieure de feu de croise‐
ment ( 1).
Ampoule intérieure de feux de route
( 2 ).
Clignotant avant ( 3)
Feux de croisement (1)
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier du
réflecteur.
3. Retirer l'ampoule du connecteur enfichable en tirant.
4. Remplacer l'ampoule et connec‐ ter la connecteur au connecteur
enfichable.
5. Insérer le support d'ampoule, en engageant les languettes dans le
boîtier du réflecteur et en tournant dans le sens horaire pour le fixer.
6. Placer le capuchon et le tourner dans le sens horaire.

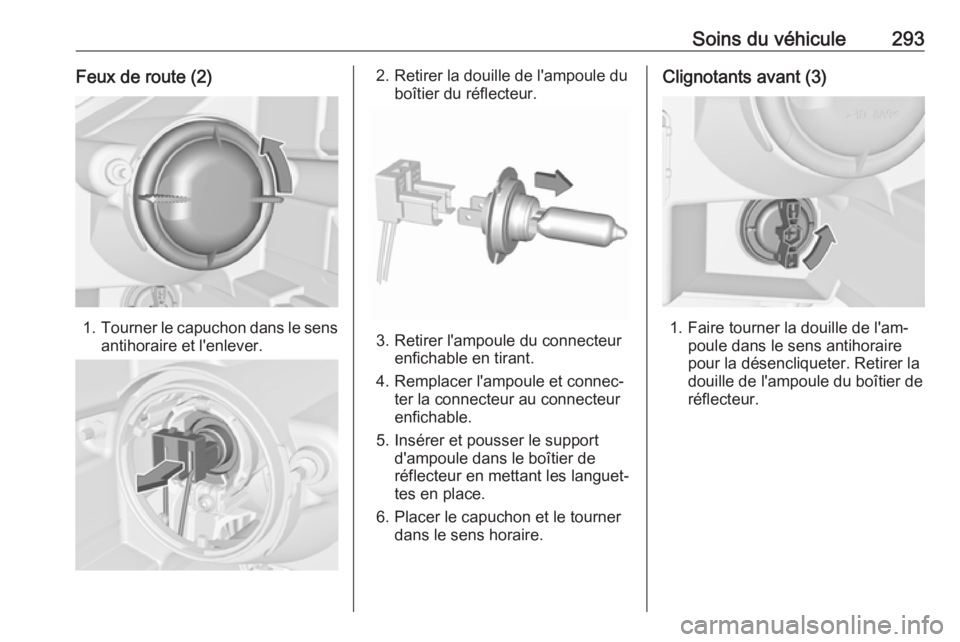

Soins du véhicule293Feux de route (2)
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Retirer la douille de l'ampoule du boîtier du réflecteur.
3. Retirer l'ampoule du connecteurenfichable en tirant.
4. Remplacer l'ampoule et connec‐ ter la connecteur au connecteur
enfichable.
5. Insérer et pousser le support d'ampoule dans le boîtier de
réflecteur en mettant les languet‐
tes en place.
6. Placer le capuchon et le tourner dans le sens horaire.
Clignotants avant (3)
1. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier de
réflecteur.

294Soins du véhicule

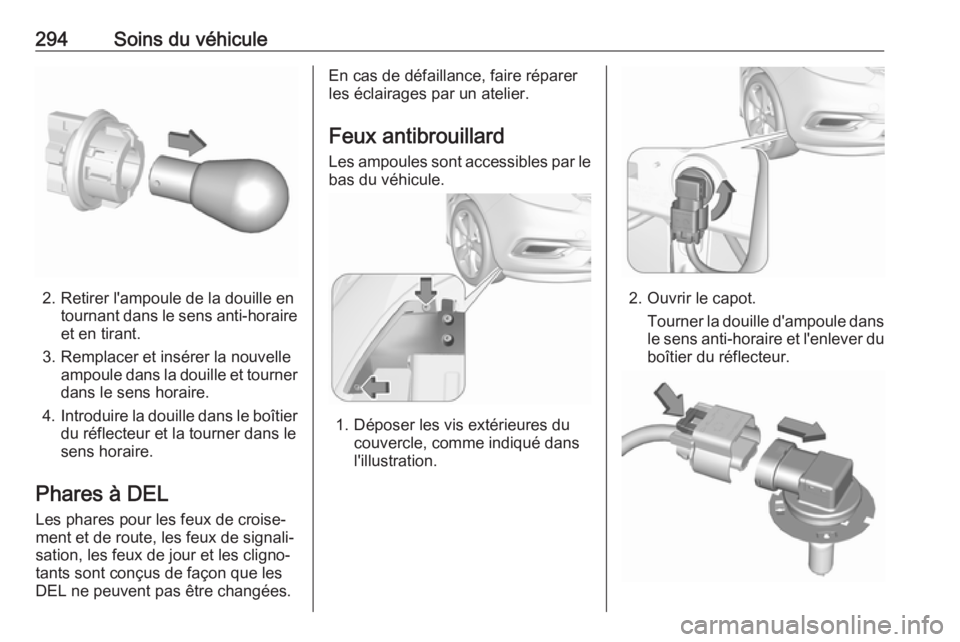

2. Retirer l'ampoule de la douille entournant dans le sens anti-horaireet en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille et tourner
dans le sens horaire.
4. Introduire la douille dans le boîtier
du réflecteur et la tourner dans le
sens horaire.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
DEL ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Feux antibrouillard Les ampoules sont accessibles par le
bas du véhicule.
1. Déposer les vis extérieures du couvercle, comme indiqué dans
l'illustration.
2. Ouvrir le capot.
Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du boîtier du réflecteur.

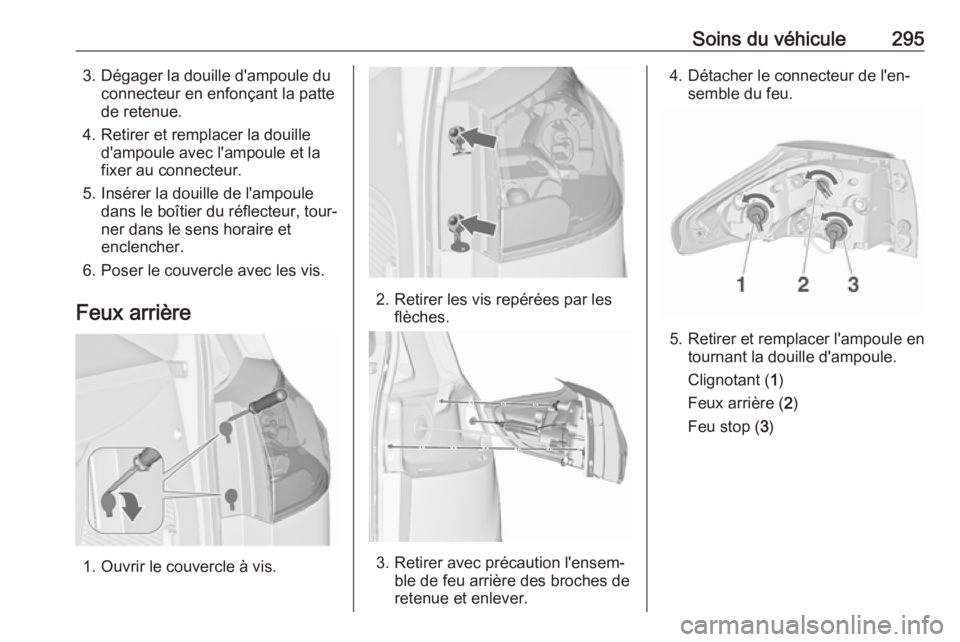

Soins du véhicule2953. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
4. Retirer et remplacer la douille d'ampoule avec l'ampoule et la
fixer au connecteur.
5. Insérer la douille de l'ampoule dans le boîtier du réflecteur, tour‐
ner dans le sens horaire et
enclencher.
6. Poser le couvercle avec les vis.
Feux arrière
1. Ouvrir le couvercle à vis.
2. Retirer les vis repérées par les flèches.
3. Retirer avec précaution l'ensem‐ ble de feu arrière des broches de
retenue et enlever.
4. Détacher le connecteur de l'en‐ semble du feu.
5. Retirer et remplacer l'ampoule en tournant la douille d'ampoule.
Clignotant ( 1)
Feux arrière ( 2)
Feu stop ( 3)

296Soins du véhicule

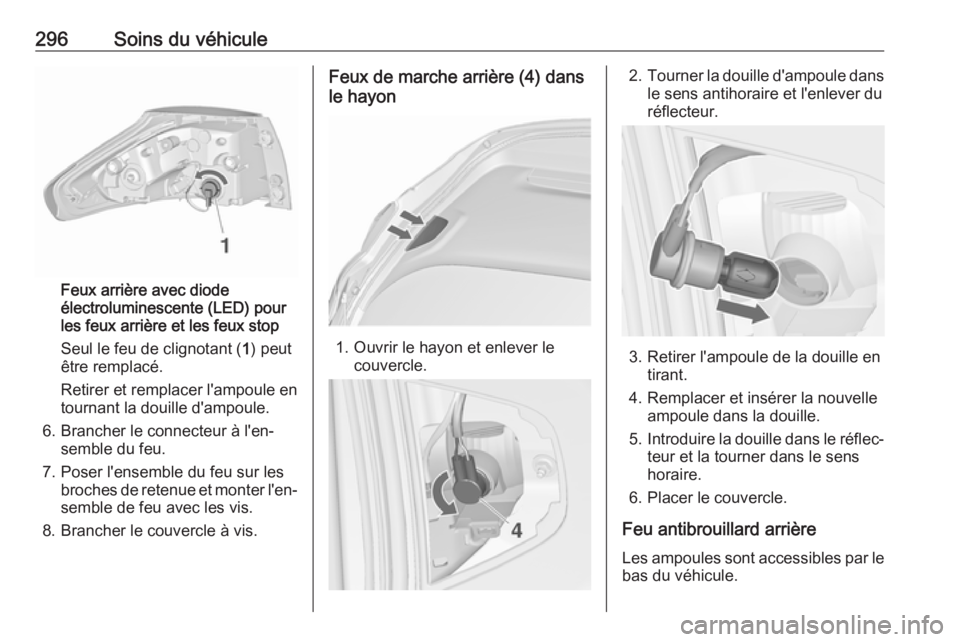

Feux arrière avec diode
électroluminescente (LED) pour
les feux arrière et les feux stop
Seul le feu de clignotant ( 1) peut
être remplacé.
Retirer et remplacer l'ampoule en tournant la douille d'ampoule.
6. Brancher le connecteur à l'en‐ semble du feu.
7. Poser l'ensemble du feu sur les broches de retenue et monter l'en‐
semble de feu avec les vis.
8. Brancher le couvercle à vis.
Feux de marche arrière (4) dans
le hayon
1. Ouvrir le hayon et enlever le couvercle.
2.Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
6. Placer le couvercle.
Feu antibrouillard arrière Les ampoules sont accessibles par le
bas du véhicule.

Soins du véhicule297
1.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
2. Retirer l'ampoule de la douille en tournant dans le sens anti-
horaire.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐nant dans le sens horaire.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
Vérification d'ampoule
Mettre le contact, faire fonctionner et
vérifier tous les feux.Clignotants latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

298Soins du véhicule

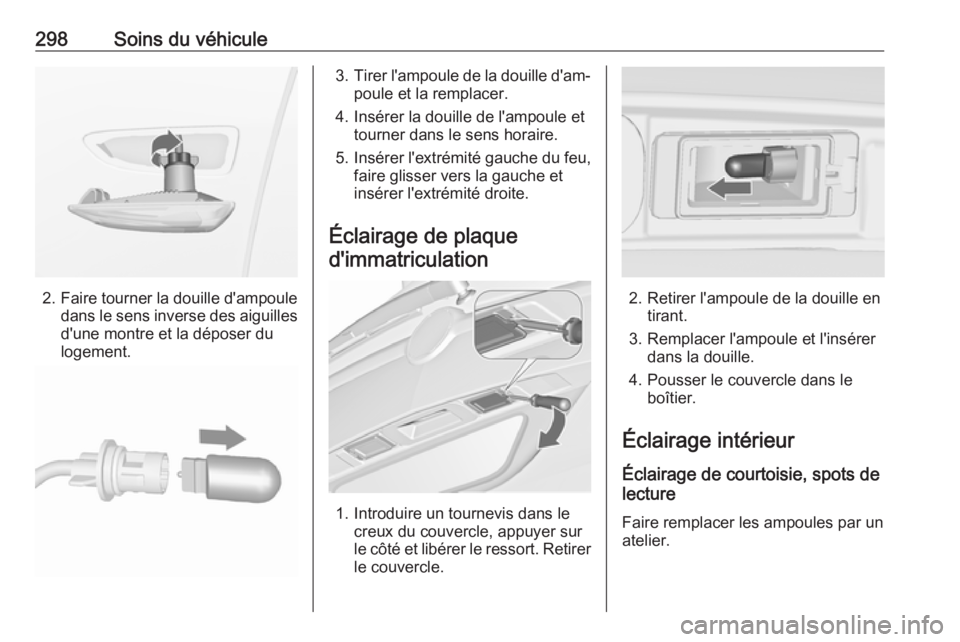

2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort. Retirer le couvercle.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer l'ampoule et l'insérer dans la douille.
4. Pousser le couvercle dans le boîtier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
