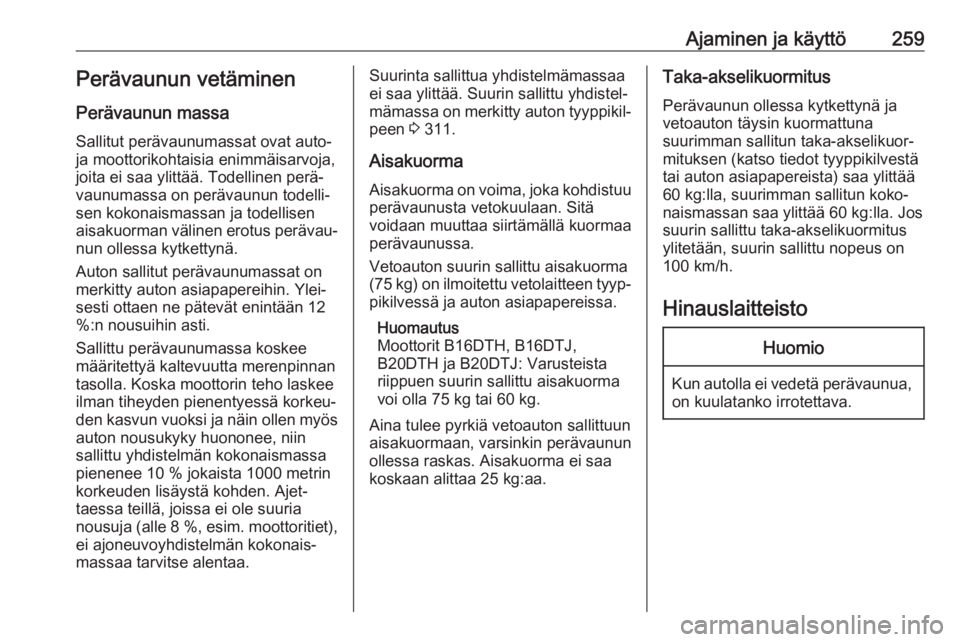

Ajaminen ja käyttö259Perävaunun vetäminen
Perävaunun massa Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen
aisakuorman välinen erotus perävau‐ nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään 12
%:n nousuihin asti.
Sallittu perävaunumassa koskee
määritettyä kaltevuutta merenpinnan
tasolla. Koska moottorin teho laskee
ilman tiheyden pienentyessä korkeu‐
den kasvun vuoksi ja näin ollen myös
auton nousukyky huononee, niin
sallittu yhdistelmän kokonaismassa
pienenee 10 % jokaista 1000 metrin
korkeuden lisäystä kohden. Ajet‐ taessa teillä, joissa ei ole suuria
nousuja (alle 8 %, esim. moottoritiet),
ei ajoneuvoyhdistelmän kokonais‐
massaa tarvitse alentaa.Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐ peen 3 311.
Aisakuorma Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä
voidaan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐
pikilvessä ja auton asiapapereissa.
Huomautus
Moottorit B16DTH, B16DTJ,
B20DTH ja B20DTJ: Varusteista riippuen suurin sallittu aisakuorma
voi olla 75 kg tai 60 kg.
Aina tulee pyrkiä vetoauton sallittuun
aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.Taka-akselikuormitus
Perävaunun ollessa kytkettynä ja
vetoauton täysin kuormattuna
suurimman sallitun taka-akselikuor‐
mituksen (katso tiedot tyyppikilvestä
tai auton asiapapereista) saa ylittää
60 kg:lla, suurimman sallitun koko‐
naismassan saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus
ylitetään, suurin sallittu nopeus on
100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava.

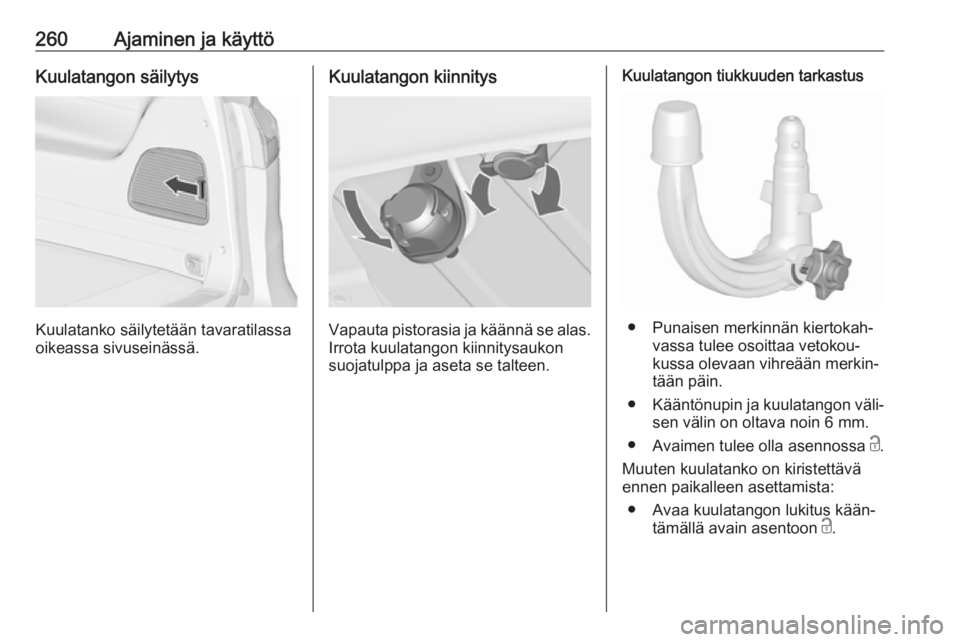

260Ajaminen ja käyttöKuulatangon säilytys
Kuulatanko säilytetään tavaratilassa
oikeassa sivuseinässä.
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
● Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐
tään päin.
● Kääntönupin ja kuulatangon väli‐
sen välin on oltava noin 6 mm.
● Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä
ennen paikalleen asettamista:
● Avaa kuulatangon lukitus kään‐ tämällä avain asentoon c.

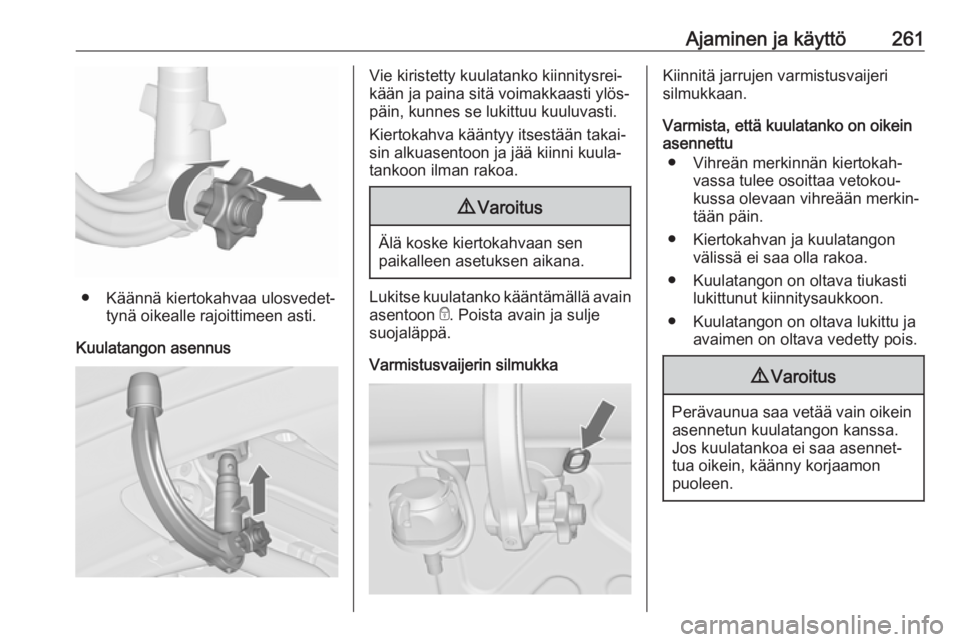

Ajaminen ja käyttö261
● Käännä kiertokahvaa ulosvedet‐tynä oikealle rajoittimeen asti.
Kuulatangon asennus
Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐ sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen
paikalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje
suojaläppä.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Varmista, että kuulatanko on oikein
asennettu
● Vihreän merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐ tään päin.
● Kiertokahvan ja kuulatangon välissä ei saa olla rakoa.
● Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon.
● Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.9Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon
puoleen.

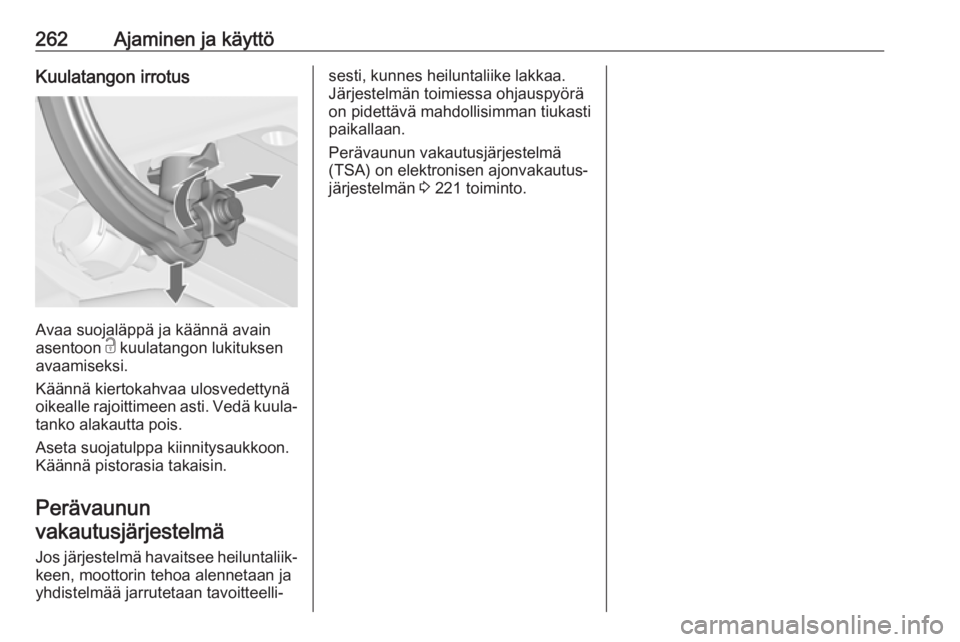

262Ajaminen ja käyttöKuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuula‐ tanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Perävaunun vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 221 toiminto.

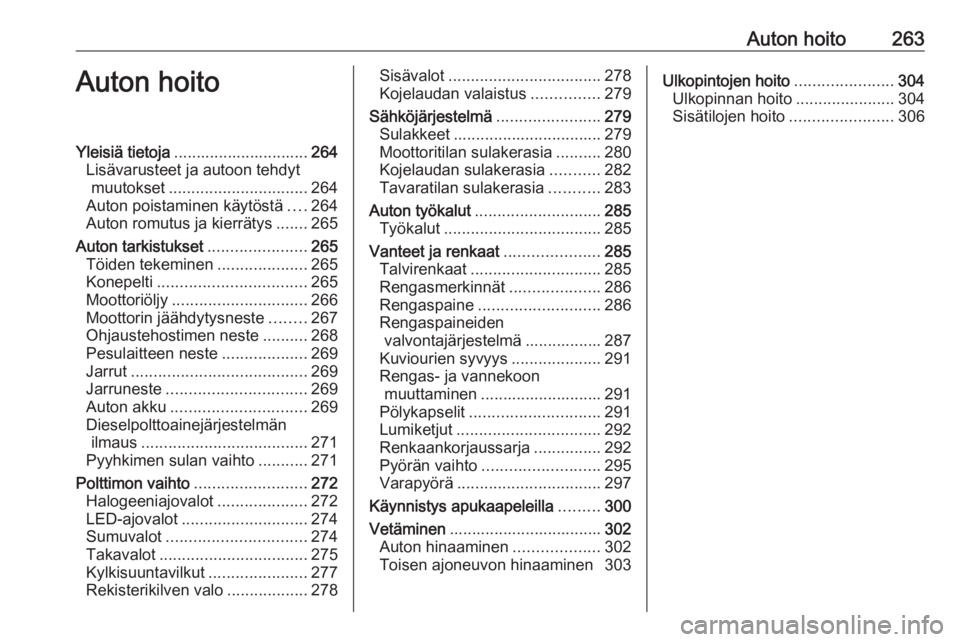

Auton hoito263Auton hoitoYleisiä tietoja.............................. 264
Lisävarusteet ja autoon tehdyt muutokset ............................... 264
Auton poistaminen käytöstä ....264
Auton romutus ja kierrätys .......265
Auton tarkistukset ......................265
Töiden tekeminen ....................265
Konepelti ................................. 265
Moottoriöljy .............................. 266
Moottorin jäähdytysneste ........267
Ohjaustehostimen neste ..........268
Pesulaitteen neste ...................269
Jarrut ....................................... 269
Jarruneste ............................... 269
Auton akku .............................. 269
Dieselpolttoainejärjestelmän ilmaus ..................................... 271
Pyyhkimen sulan vaihto ...........271
Polttimon vaihto .........................272
Halogeeniajovalot ....................272
LED-ajovalot ............................ 274
Sumuvalot ............................... 274
Takavalot ................................. 275
Kylkisuuntavilkut ......................277
Rekisterikilven valo ..................278Sisävalot.................................. 278
Kojelaudan valaistus ...............279
Sähköjärjestelmä .......................279
Sulakkeet ................................. 279
Moottoritilan sulakerasia ..........280
Kojelaudan sulakerasia ...........282
Tavaratilan sulakerasia ...........283
Auton työkalut ............................ 285
Työkalut ................................... 285
Vanteet ja renkaat .....................285
Talvirenkaat ............................. 285
Rengasmerkinnät ....................286
Rengaspaine ........................... 286
Rengaspaineiden valvontajärjestelmä ................. 287
Kuviourien syvyys ....................291
Rengas- ja vannekoon muuttaminen ........................... 291
Pölykapselit ............................. 291
Lumiketjut ................................ 292
Renkaankorjaussarja ...............292
Pyörän vaihto .......................... 295
Varapyörä ................................ 297
Käynnistys apukaapeleilla .........300
Vetäminen .................................. 302
Auton hinaaminen ...................302
Toisen ajoneuvon hinaaminen 303Ulkopintojen hoito ......................304
Ulkopinnan hoito ......................304
Sisätilojen hoito .......................306

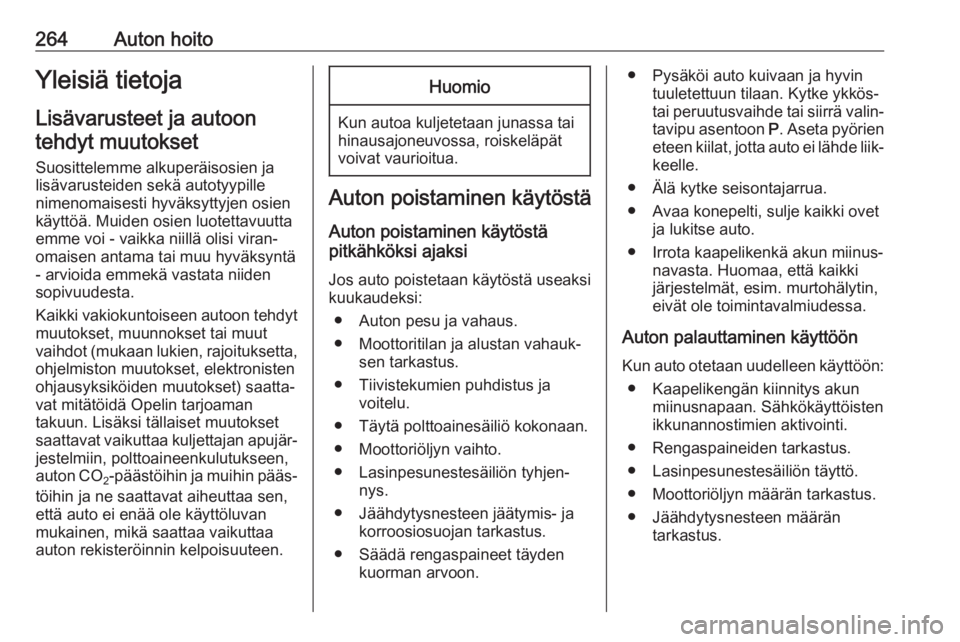

264Auton hoitoYleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien jalisävarusteiden sekä autotyypille
nimenomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden
sopivuudesta.
Kaikki vakiokuntoiseen autoon tehdyt
muutokset, muunnokset tai muut
vaihdot (mukaan lukien, rajoituksetta, ohjelmiston muutokset, elektronistenohjausyksiköiden muutokset) saatta‐
vat mitätöidä Opelin tarjoaman
takuun. Lisäksi tällaiset muutokset
saattavat vaikuttaa kuljettajan apujär‐ jestelmiin, polttoaineenkulutukseen,
auton CO 2-päästöihin ja muihin pääs‐
töihin ja ne saattavat aiheuttaa sen,
että auto ei enää ole käyttöluvan
mukainen, mikä saattaa vaikuttaa
auton rekisteröinnin kelpoisuuteen.Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Auton pesu ja vahaus.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voitelu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täyden kuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös-
tai peruutusvaihde tai siirrä valin‐
tavipu asentoon P. Aseta pyörien
eteen kiilat, jotta auto ei lähde liik‐ keelle.
● Älä kytke seisontajarrua.
● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki
järjestelmät, esim. murtohälytin,
eivät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten
ikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.
● Moottoriöljyn määrän tarkastus.
● Jäähdytysnesteen määrän tarkastus.

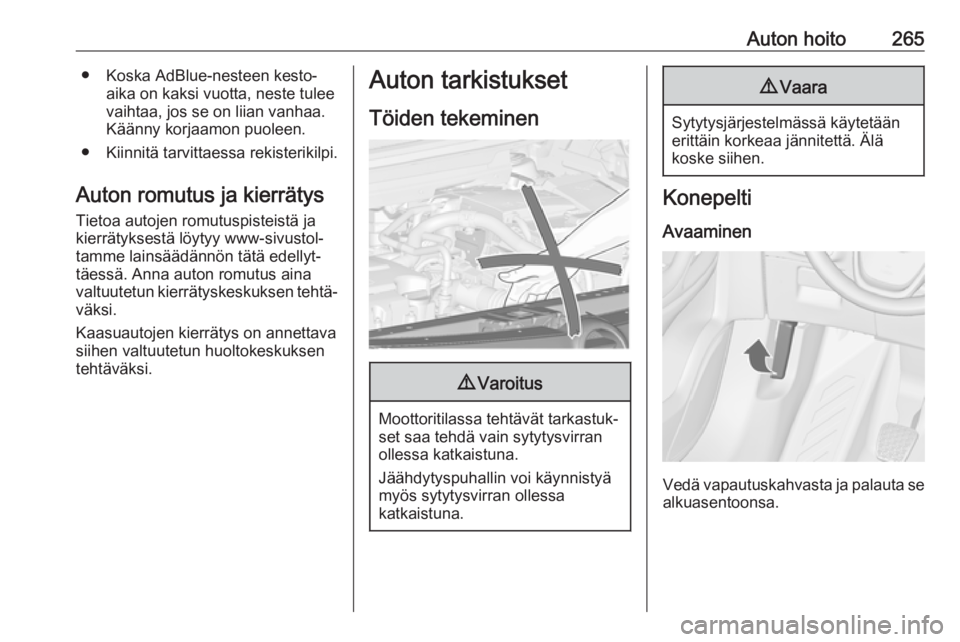

Auton hoito265● Koska AdBlue-nesteen kesto‐aika on kaksi vuotta, neste tuleevaihtaa, jos se on liian vanhaa.Käänny korjaamon puoleen.
● Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys
Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustol‐tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina
valtuutetun kierrätyskeskuksen tehtä‐ väksi.
Kaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen
tehtäväksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ollessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa
katkaistuna.
9 Vaara
Sytytysjärjestelmässä käytetään
erittäin korkeaa jännitettä. Älä
koske siihen.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.

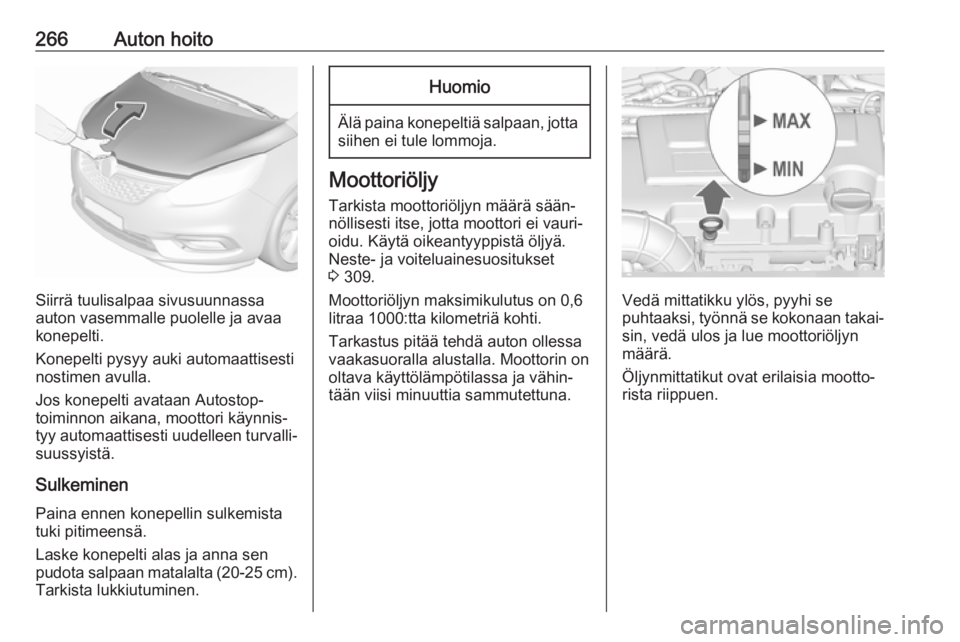

266Auton hoito
Siirrä tuulisalpaa sivusuunnassa
auton vasemmalle puolelle ja avaa
konepelti.
Konepelti pysyy auki automaattisesti
nostimen avulla.
Jos konepelti avataan Autostop-
toiminnon aikana, moottori käynnis‐
tyy automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen
Paina ennen konepellin sulkemista
tuki pitimeensä.
Laske konepelti alas ja anna sen
pudota salpaan matalalta (20-25 cm ).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu. Käytä oikeantyyppistä öljyä.
Neste- ja voiteluainesuositukset
3 309.
Moottoriöljyn maksimikulutus on 0,6
litraa 1000:tta kilometriä kohti.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähin‐
tään viisi minuuttia sammutettuna.
Vedä mittatikku ylös, pyyhi se
puhtaaksi, työnnä se kokonaan takai‐ sin, vedä ulos ja lue moottoriöljyn
määrä.
Öljynmittatikut ovat erilaisia mootto‐
rista riippuen.

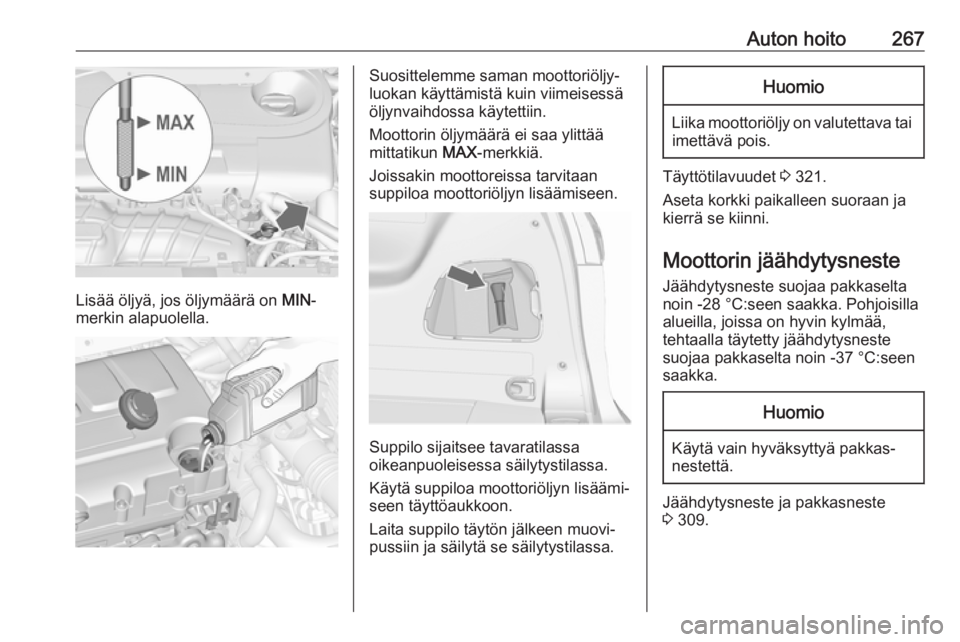

Auton hoito267
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.
Suosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin.
Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä.
Joissakin moottoreissa tarvitaan
suppiloa moottoriöljyn lisäämiseen.
Suppilo sijaitsee tavaratilassa
oikeanpuoleisessa säilytystilassa.
Käytä suppiloa moottoriöljyn lisäämi‐
seen täyttöaukkoon.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se säilytystilassa.
Huomio
Liika moottoriöljy on valutettava tai imettävä pois.
Täyttötilavuudet 3 321.
Aseta korkki paikalleen suoraan ja kierrä se kiinni.
Moottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:seen saakka. Pohjoisilla
alueilla, joissa on hyvin kylmää,
tehtaalla täytetty jäähdytysneste
suojaa pakkaselta noin -37 °C:seen saakka.
Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysneste ja pakkasneste
3 309.

268Auton hoitoJäähdytysnesteen määräHuomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
Jäähdytysjärjestelmän ollessa kylmä
pitää jäähdytysnesteen pinnan olla
säiliössä hieman täyttöviivamerkin‐
nän yläpuolella. Jos määrä on alhai‐
nen, nestettä on lisättävä.
9 Varoitus
Anna moottorin jäähtyä ennen
korkin avaamista. Avaa korkki
varovasti, jotta ylipaine purkautuu
hitaasti.
Täytä 1:1 seoksella hyväksyttyä jääh‐
dytysnestetiivistettä ja puhdasta
hanavettä. Jos jäähdytysnestetiivis‐
tettä ei ole saatavana, käytä
puhdasta hanavettä. Asenna korkki
tiukasti.
Moottori B16DTH: Säädä lämmitys
moottorin käynnistyksen jälkeen
kuumimmilleen ja puhaltimen nopeus
vähintään ensimmäiselle tasolle noin
viideksi minuutiksi. Näin varmistat
sen, että jäähdytysjärjestelmästä
poistuu ilma.
Tarkastuta jäähdytysnesteen
pakkaskestävyys ja korjauta jäähdy‐
tysnestehäviön syy korjaamolla.
Ohjaustehostimen nesteHuomio
Erittäin pienet likahiukkaset voivat aiheuttaa ohjausjärjestelmälle
vahinkoa ja estää sen oikean
toiminnan. Estä lian pääsy säiliön
korkin/mittatikun öljypuolelle ja
säiliöön.
Ohjaustehostimen nestemäärää ei
tarvitse normaalisti tarkistaa. Jos
ohjattaessa kuuluu poikkeavaa ääntä
tai ohjaustehostin toimii normaalista
poikkeavalla tavalla, käänny korjaa‐
mon puoleen.
