OPEL ZAFIRA C 2018 Ohjekirja (in Finnish)

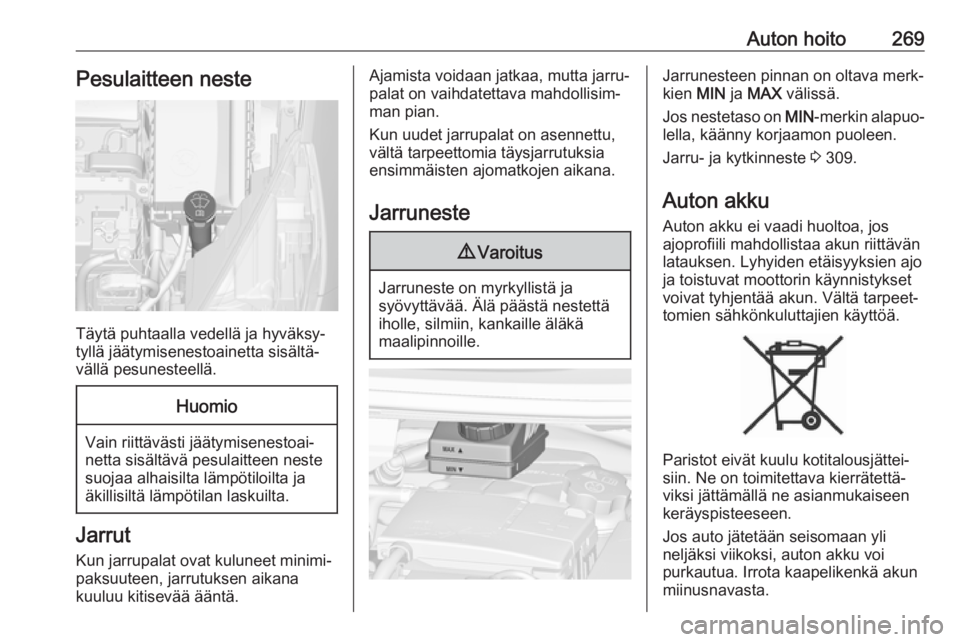

Auton hoito269Pesulaitteen neste
Täytä puhtaalla vedellä ja hyväksy‐
tyllä jäätymisenestoainetta sisältä‐
vällä pesunesteellä.
Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Jarrut
Kun jarrupalat ovat kuluneet minimi‐ paksuuteen, jarrutuksen aikana
kuuluu kitisevää ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana.
Jarruneste9 Varoitus
Jarruneste on myrkyllistä ja
syövyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä
maalipinnoille.
Jarrunesteen pinnan on oltava merk‐ kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 309.
Auton akku
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden etäisyyksien ajo
ja toistuvat moottorin käynnistykset
voivat tyhjentää akun. Vältä tarpeet‐
tomien sähkönkuluttajien käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.

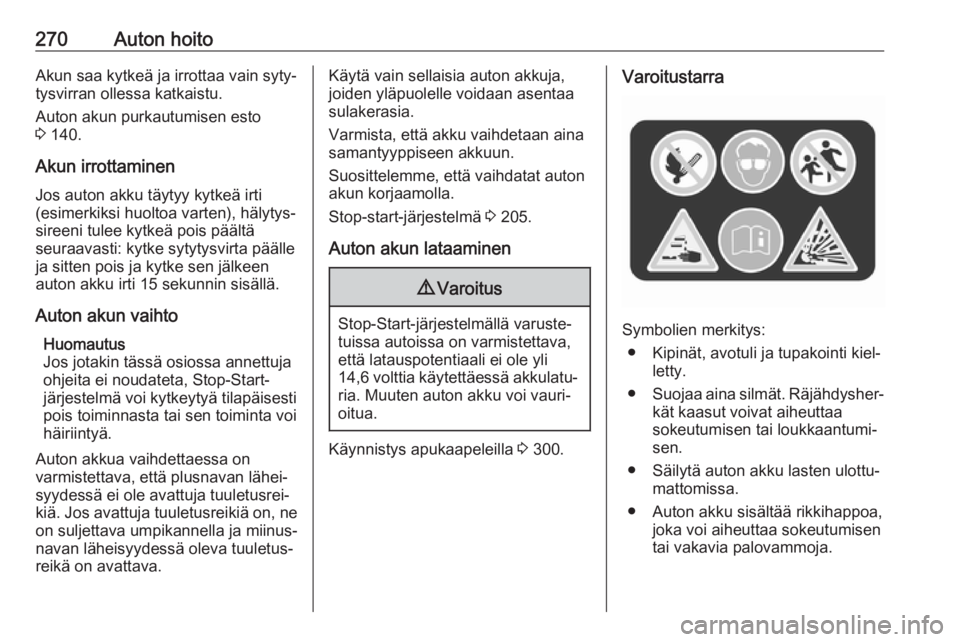

270Auton hoitoAkun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Auton akun purkautumisen esto
3 140.
Akun irrottaminen
Jos auton akku täytyy kytkeä irti
(esimerkiksi huoltoa varten), hälytys‐
sireeni tulee kytkeä pois päältä
seuraavasti: kytke sytytysvirta päälle
ja sitten pois ja kytke sen jälkeen
auton akku irti 15 sekunnin sisällä.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne
on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.Käytä vain sellaisia auton akkuja,
joiden yläpuolelle voidaan asentaa
sulakerasia.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 205.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 300.
Varoitustarra
Symbolien merkitys:
● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.

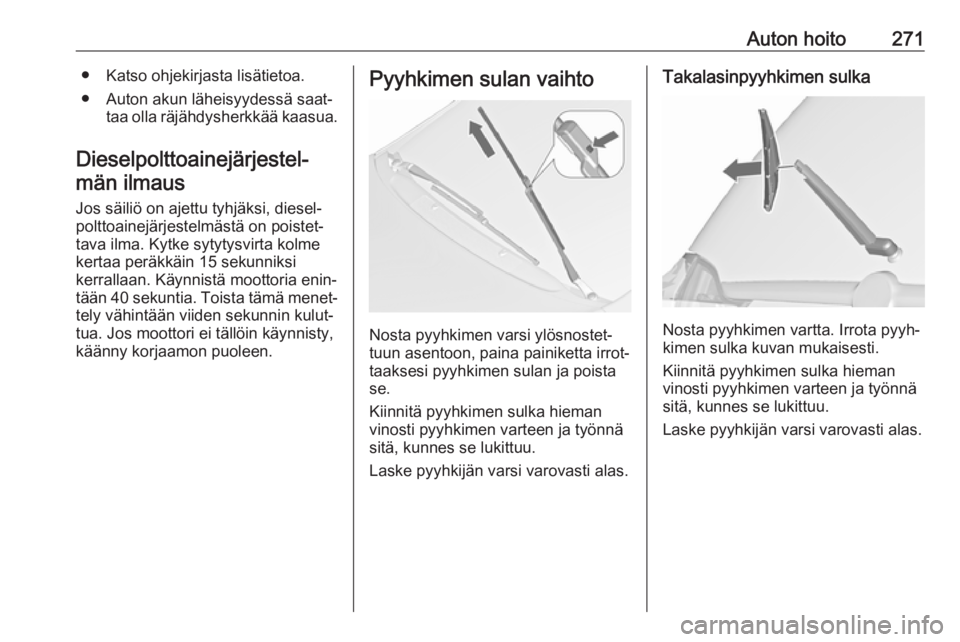

Auton hoito271● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

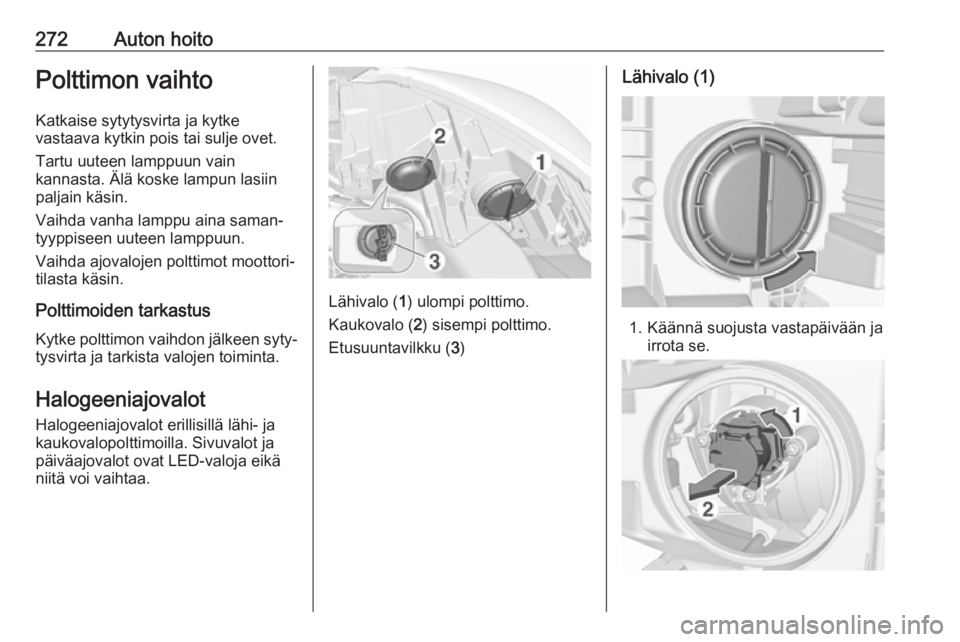

272Auton hoitoPolttimon vaihtoKatkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla. Sivuvalot ja
päiväajovalot ovat LED-valoja eikä
niitä voi vaihtaa.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Etusuuntavilkku ( 3)
Lähivalo (1)
1. Käännä suojusta vastapäivään ja
irrota se.

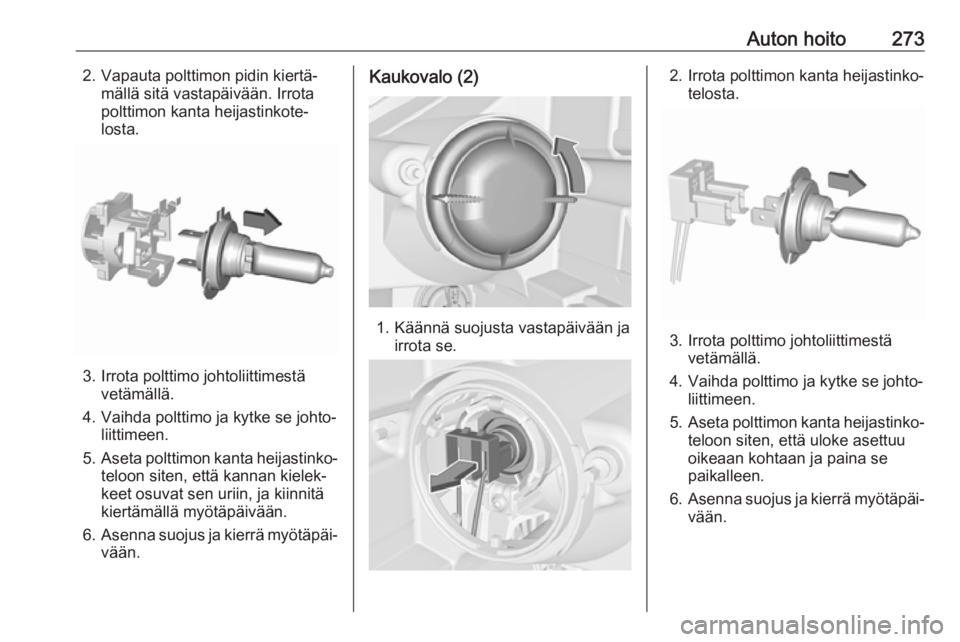

Auton hoito2732. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
polttimon kanta heijastinkote‐
losta.
3. Irrota polttimo johtoliittimestä vetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon kanta heijastinko‐telosta.
3. Irrota polttimo johtoliittimestävetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että uloke asettuu
oikeaan kohtaan ja paina se
paikalleen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.

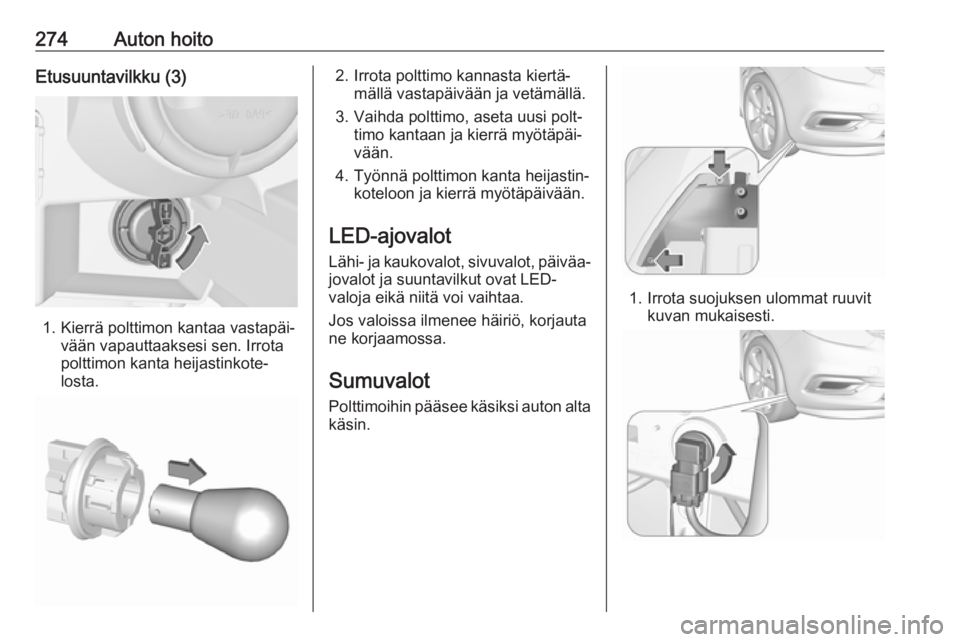

274Auton hoitoEtusuuntavilkku (3)
1. Kierrä polttimon kantaa vastapäi‐vään vapauttaaksesi sen. Irrota
polttimon kanta heijastinkote‐
losta.
2. Irrota polttimo kannasta kiertä‐ mällä vastapäivään ja vetämällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan ja kierrä myötäpäi‐
vään.
4. Työnnä polttimon kanta heijastin‐ koteloon ja kierrä myötäpäivään.
LED-ajovalot Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton alta käsin.
1. Irrota suojuksen ulommat ruuvit kuvan mukaisesti.

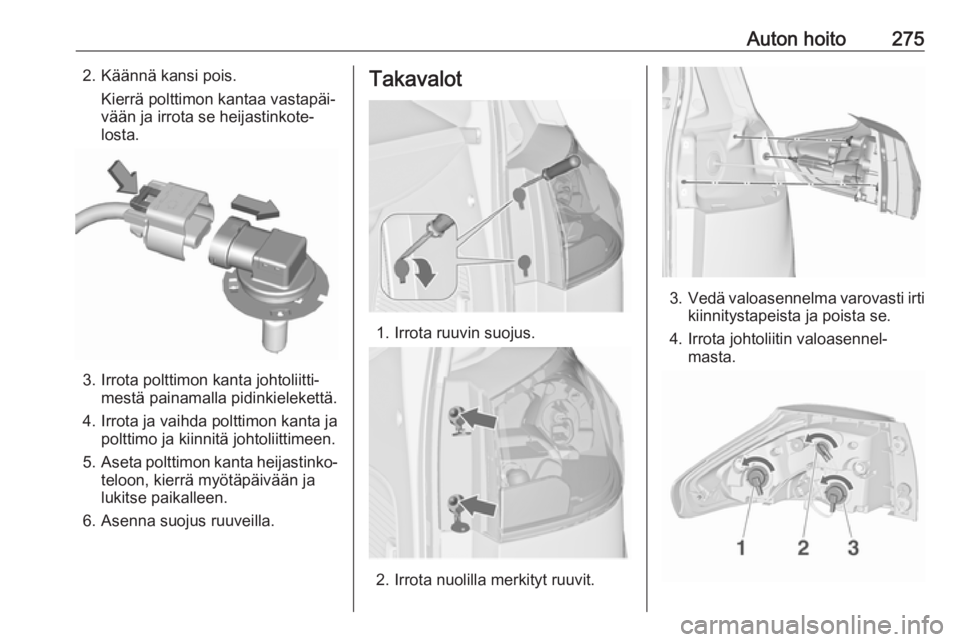

Auton hoito2752. Käännä kansi pois.Kierrä polttimon kantaa vastapäi‐
vään ja irrota se heijastinkote‐
losta.
3. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon, kierrä myötäpäivään ja
lukitse paikalleen.
6. Asenna suojus ruuveilla.
Takavalot
1. Irrota ruuvin suojus.
2. Irrota nuolilla merkityt ruuvit.
3. Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se.
4. Irrota johtoliitin valoasennel‐ masta.

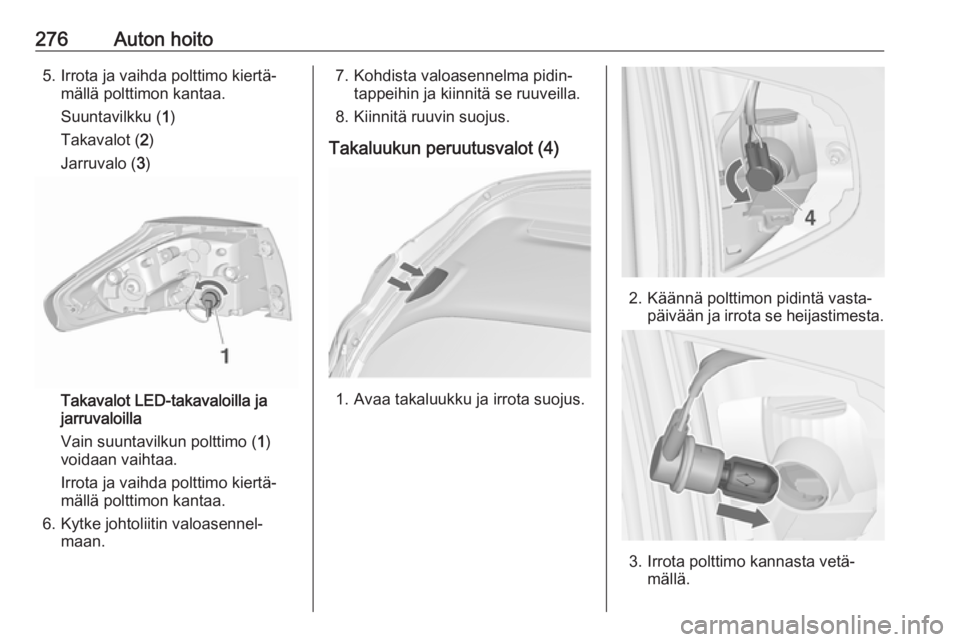

276Auton hoito5. Irrota ja vaihda polttimo kiertä‐mällä polttimon kantaa.
Suuntavilkku ( 1)
Takavalot ( 2)
Jarruvalo ( 3)
Takavalot LED-takavaloilla ja
jarruvaloilla
Vain suuntavilkun polttimo ( 1)
voidaan vaihtaa.
Irrota ja vaihda polttimo kiertä‐
mällä polttimon kantaa.
6. Kytke johtoliitin valoasennel‐ maan.
7. Kohdista valoasennelma pidin‐tappeihin ja kiinnitä se ruuveilla.
8. Kiinnitä ruuvin suojus.
Takaluukun peruutusvalot (4)
1. Avaa takaluukku ja irrota suojus.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.

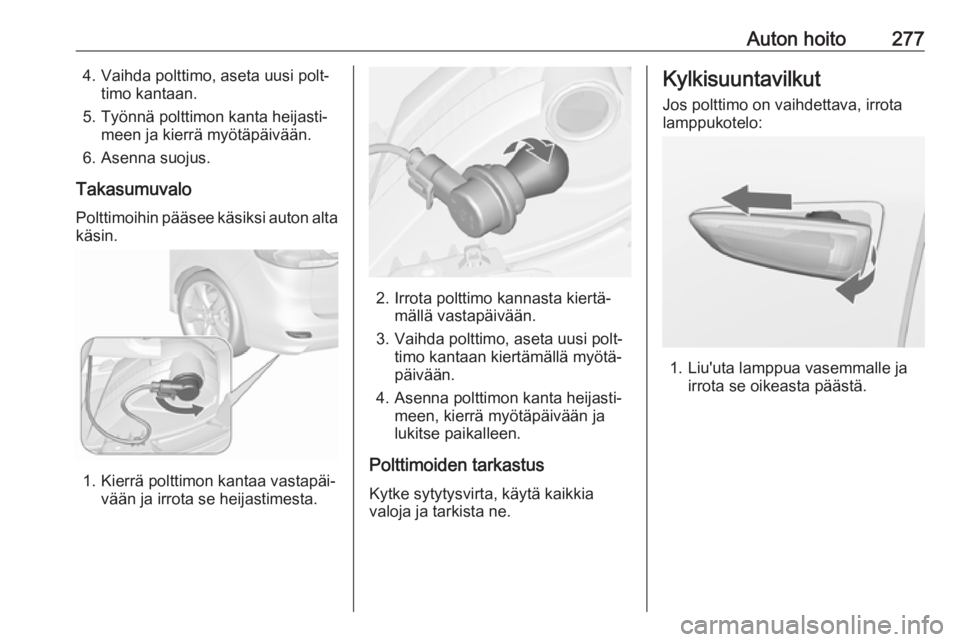

Auton hoito2774. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo
Polttimoihin pääsee käsiksi auton alta käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja
lukitse paikalleen.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.

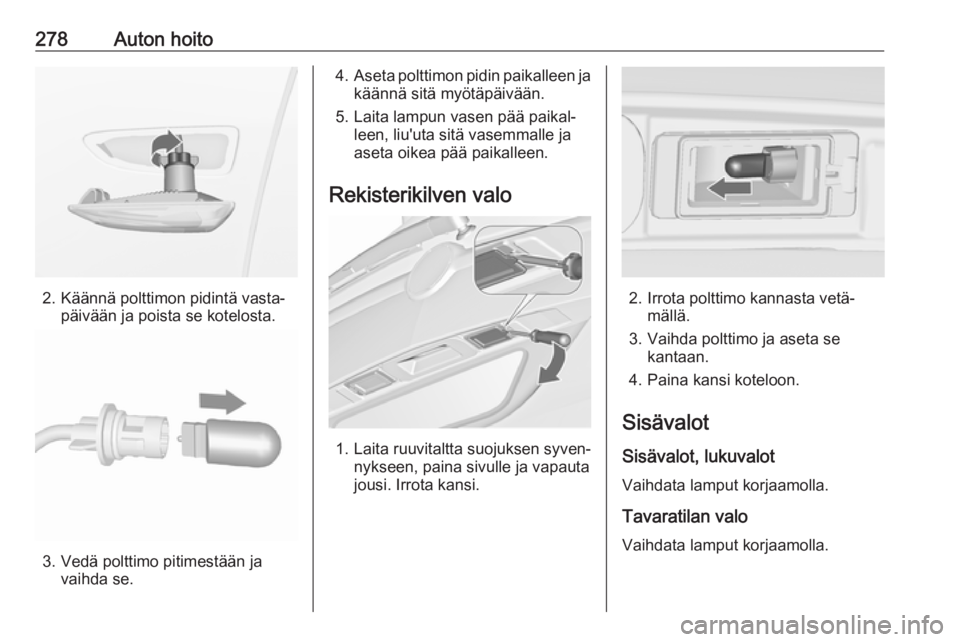

Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

278Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo ja aseta se kantaan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
