OPEL ZAFIRA C 2018 Omaniku käsiraamat (in Estonian)

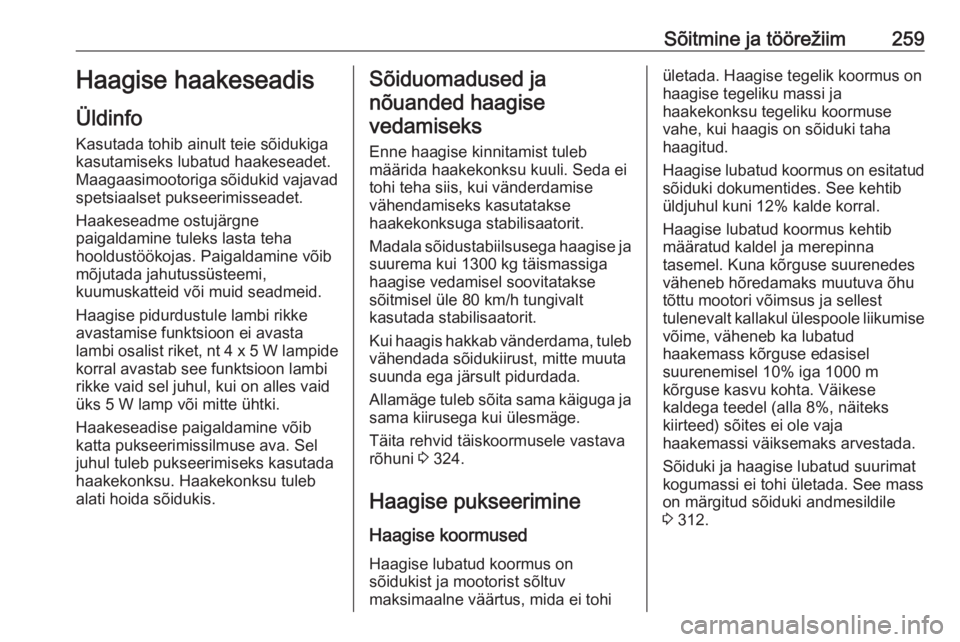

Sõitmine ja töörežiim259Haagise haakeseadis
Üldinfo Kasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja
suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 324.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohiületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 312.

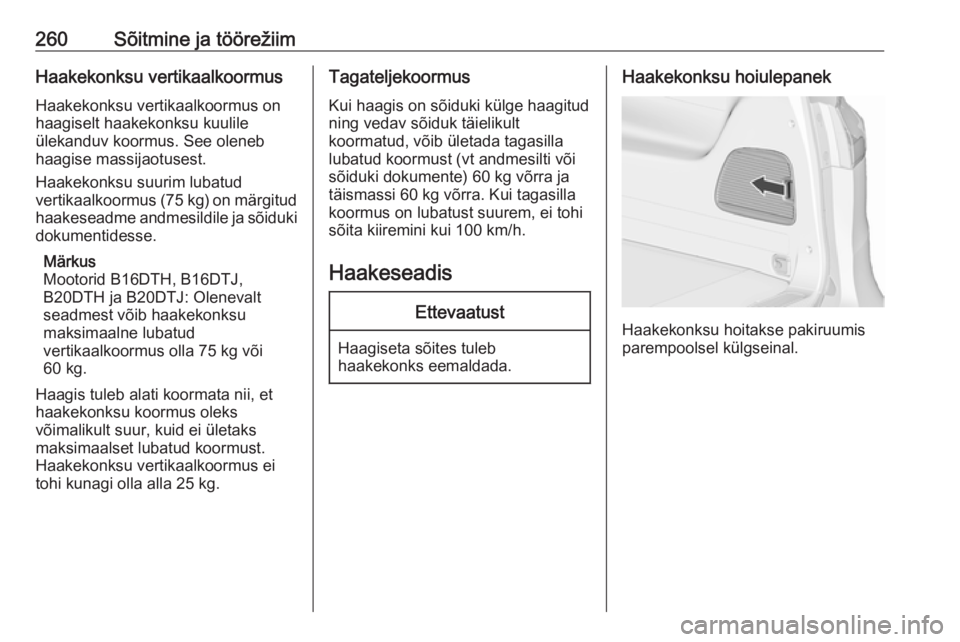

260Sõitmine ja töörežiimHaakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) on märgitud haakeseadme andmesildile ja sõiduki dokumentidesse.
Märkus
Mootorid B16DTH, B16DTJ,
B20DTH ja B20DTJ: Olenevalt seadmest võib haakekonksu
maksimaalne lubatud
vertikaalkoormus olla 75 kg või
60 kg.
Haagis tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.Tagateljekoormus
Kui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakekonksu hoiulepanek
Haakekonksu hoitakse pakiruumis
parempoolsel külgseinal.

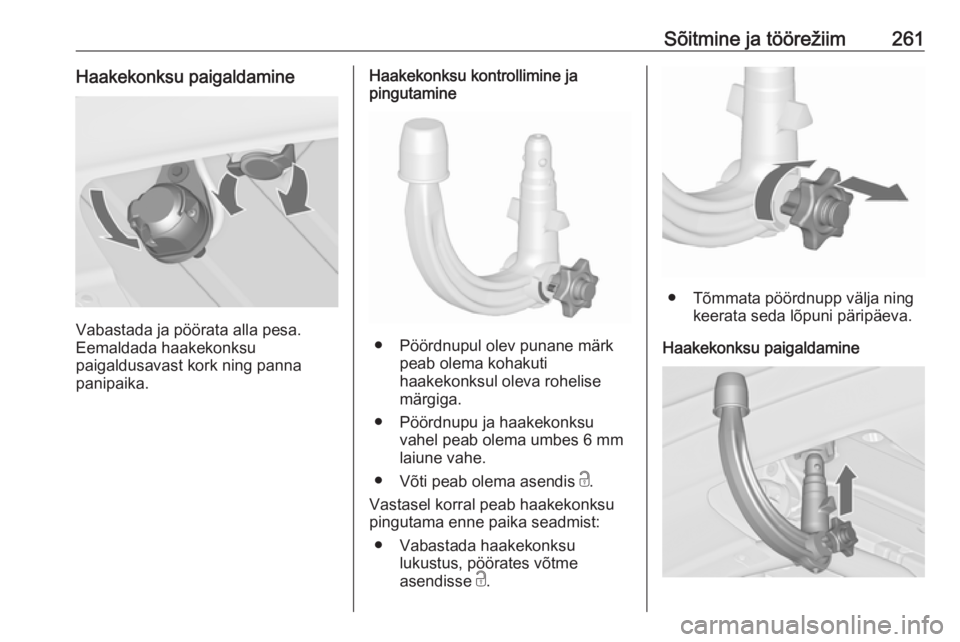

Sõitmine ja töörežiim261Haakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.
Haakekonksu kontrollimine ja
pingutamine
● Pöördnupul olev punane märk
peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm
laiune vahe.
● Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
● Vabastada haakekonksu lukustus, pöörates võtme
asendisse c.
● Tõmmata pöördnupp välja ning
keerata seda lõpuni päripäeva.
Haakekonksu paigaldamine

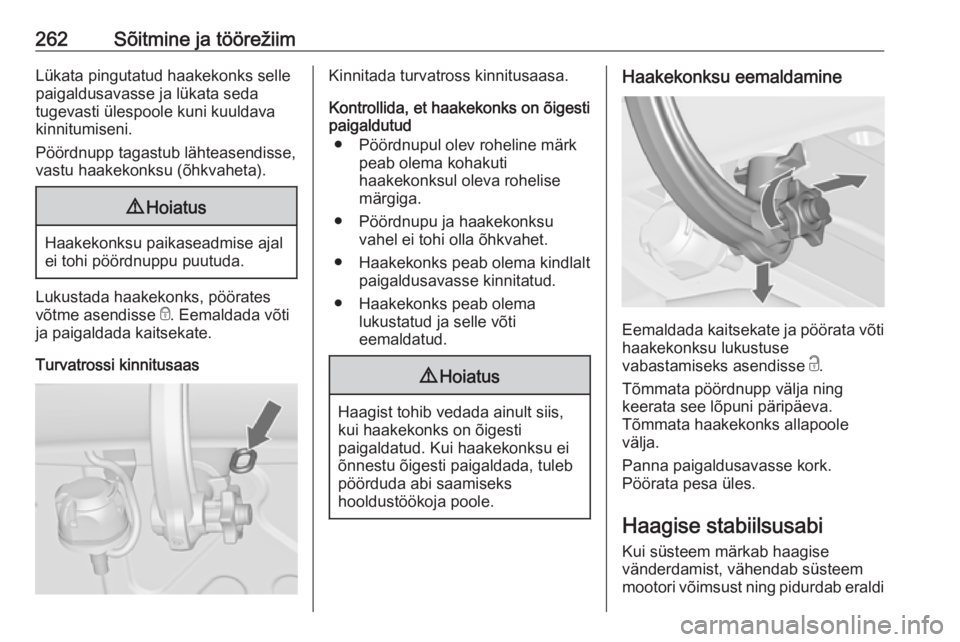

262Sõitmine ja töörežiimLükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
● Pöördnupul olev roheline märk peab olema kohakuti
haakekonksul oleva rohelise märgiga.
● Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
● Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
● Haakekonks peab olema lukustatud ja selle võti
eemaldatud.9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.
Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem mootori võimsust ning pidurdab eraldi

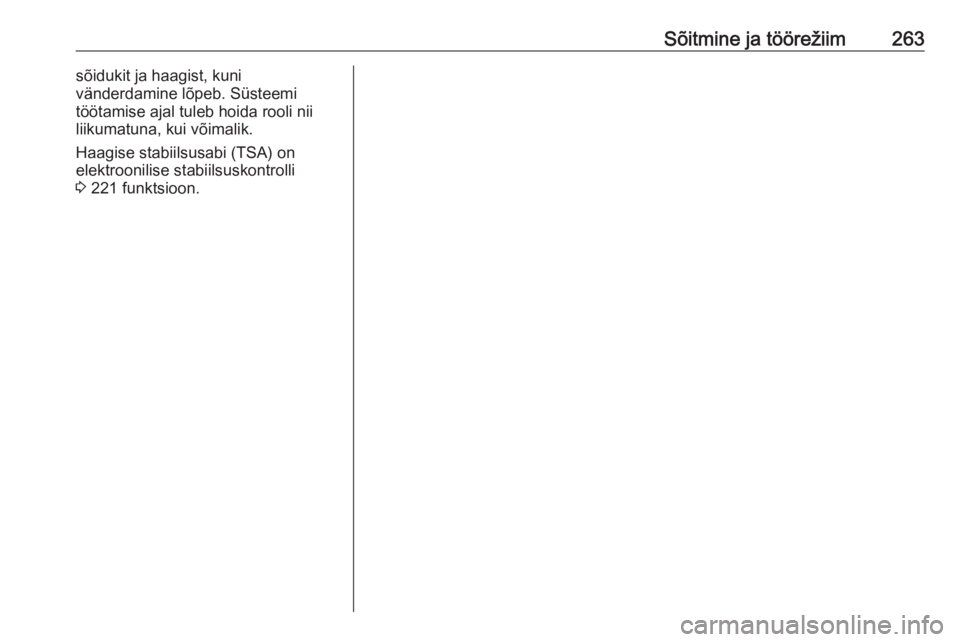

Sõitmine ja töörežiim263sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna, kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsuskontrolli
3 221 funktsioon.

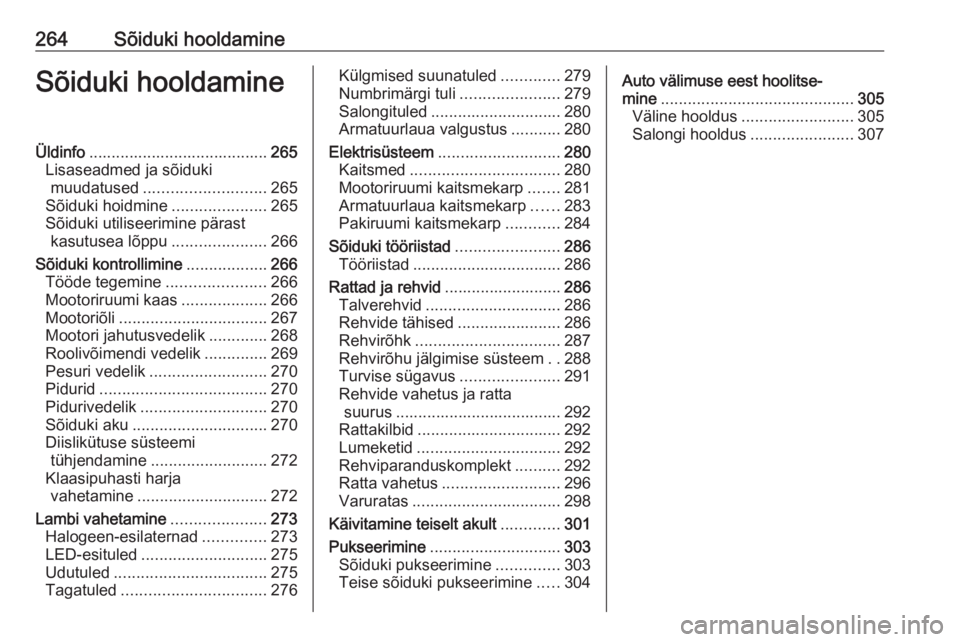

264Sõiduki hooldamineSõiduki hooldamineÜldinfo........................................ 265
Lisaseadmed ja sõiduki muudatused ........................... 265
Sõiduki hoidmine .....................265
Sõiduki utiliseerimine pärast kasutusea lõppu .....................266
Sõiduki kontrollimine ..................266
Tööde tegemine ......................266
Mootoriruumi kaas ...................266
Mootoriõli ................................. 267
Mootori jahutusvedelik .............268
Roolivõimendi vedelik ..............269
Pesuri vedelik .......................... 270
Pidurid ..................................... 270
Pidurivedelik ............................ 270
Sõiduki aku .............................. 270
Diislikütuse süsteemi tühjendamine .......................... 272
Klaasipuhasti harja vahetamine ............................. 272
Lambi vahetamine .....................273
Halogeen-esilaternad ..............273
LED-esituled ............................ 275
Udutuled .................................. 275
Tagatuled ................................ 276Külgmised suunatuled .............279
Numbrimärgi tuli ......................279
Salongituled ............................. 280
Armatuurlaua valgustus ...........280
Elektrisüsteem ........................... 280
Kaitsmed ................................. 280
Mootoriruumi kaitsmekarp .......281
Armatuurlaua kaitsmekarp ......283
Pakiruumi kaitsmekarp ............284
Sõiduki tööriistad .......................286
Tööriistad ................................. 286
Rattad ja rehvid .......................... 286
Talverehvid .............................. 286
Rehvide tähised .......................286
Rehvirõhk ................................ 287
Rehvirõhu jälgimise süsteem ..288
Turvise sügavus ......................291
Rehvide vahetus ja ratta suurus ..................................... 292
Rattakilbid ................................ 292
Lumeketid ................................ 292
Rehviparanduskomplekt ..........292
Ratta vahetus .......................... 296
Varuratas ................................. 298
Käivitamine teiselt akult .............301
Pukseerimine ............................. 303
Sõiduki pukseerimine ..............303
Teise sõiduki pukseerimine .....304Auto välimuse eest hoolitse‐
mine ........................................... 305
Väline hooldus ......................... 305
Salongi hooldus .......................307

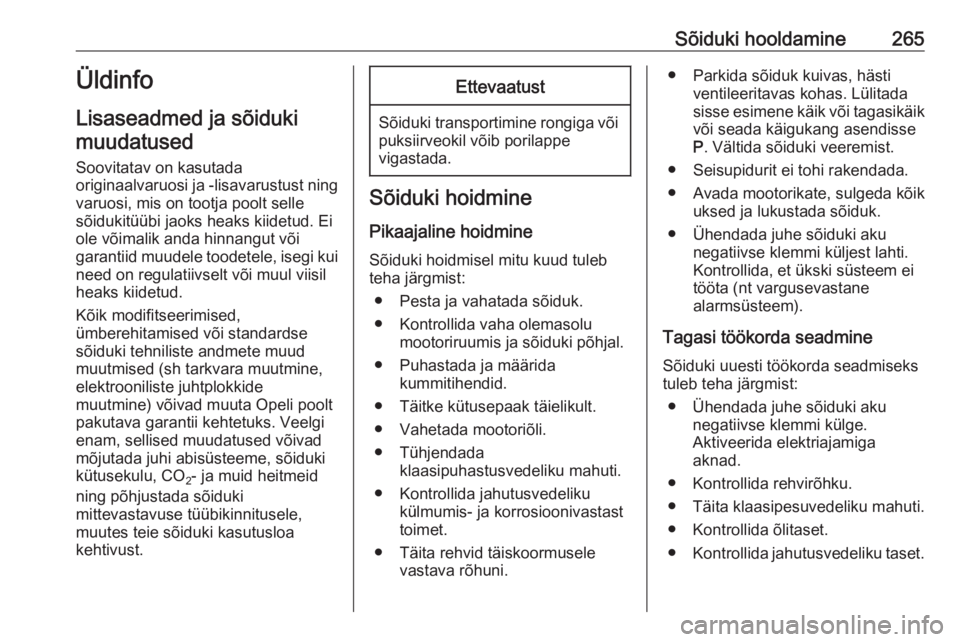

Sõiduki hooldamine265Üldinfo
Lisaseadmed ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui
need on regulatiivselt või muul viisil heaks kiidetud.
Kõik modifitseerimised,
ümberehitamised või standardse
sõiduki tehniliste andmete muud
muutmised (sh tarkvara muutmine,
elektrooniliste juhtplokkide
muutmine) võivad muuta Opeli poolt
pakutava garantii kehtetuks. Veelgi enam, sellised muudatused võivad
mõjutada juhi abisüsteeme, sõiduki
kütusekulu, CO 2- ja muid heitmeid
ning põhjustada sõiduki
mittevastavuse tüübikinnitusele,
muutes teie sõiduki kasutusloa
kehtivust.Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist:
● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja määrida kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipuhastusvedeliku mahuti.
● Kontrollida jahutusvedeliku külmumis- ja korrosioonivastast
toimet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.
● Avada mootorikate, sulgeda kõik uksed ja lukustada sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine Sõiduki uuesti töökorda seadmisekstuleb teha järgmist:
● Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga
aknad.
● Kontrollida rehvirõhku.
● Täita klaasipesuvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.

266Sõiduki hooldamine● Kuna AdBlue säilivusaeg onpiiratud kahe aastaga, tuleb
vedelik vananemisel välja
vahetada. Pöörduda abi
saamiseks hooldustöökotta.
● Vajadusel paigaldada numbrimärk.
Sõiduki utiliseerimine pärast kasutusea lõppu
Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see on
õigusaktidega nõutav. See töö tuleb
jätta ainult volitatud taastamis- ja
ümbertöötlemiskeskustele.
Gaasi kasutavad sõidukid tuleb
utiliseerida gaasi kasutavate
sõidukite hoolduskeskuses.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem töötab väga suure
elektripingega. Seda ei tohi
puudutada.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.

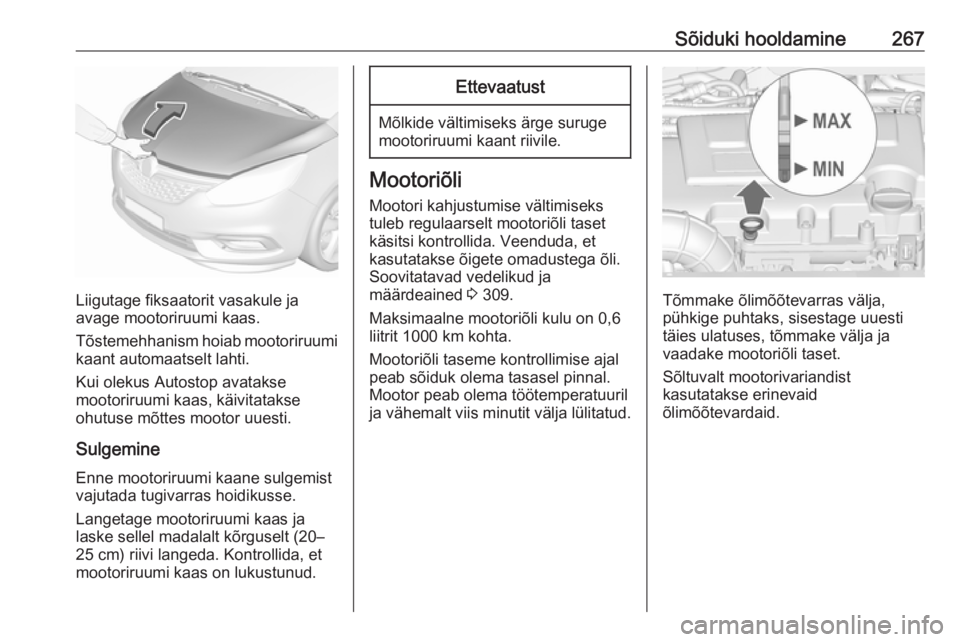

Sõiduki hooldamine267
Liigutage fiksaatorit vasakule ja
avage mootoriruumi kaas.
Tõstemehhanism hoiab mootoriruumi
kaant automaatselt lahti.
Kui olekus Autostop avatakse
mootoriruumi kaas, käivitatakse
ohutuse mõttes mootor uuesti.
Sulgemine Enne mootoriruumi kaane sulgemist
vajutada tugivarras hoidikusse.
Langetage mootoriruumi kaas ja
laske sellel madalalt kõrguselt (20–
25 cm) riivi langeda. Kontrollida, et
mootoriruumi kaas on lukustunud.
Ettevaatust
Mõlkide vältimiseks ärge suruge
mootoriruumi kaant riivile.
Mootoriõli
Mootori kahjustumise vältimiseks
tuleb regulaarselt mootoriõli taset
käsitsi kontrollida. Veenduda, et
kasutatakse õigete omadustega õli.
Soovitatavad vedelikud ja
määrdeained 3 309.
Maksimaalne mootoriõli kulu on 0,6
liitrit 1000 km kohta.
Mootoriõli taseme kontrollimise ajal peab sõiduk olema tasasel pinnal.
Mootor peab olema töötemperatuuril
ja vähemalt viis minutit välja lülitatud.
Tõmmake õlimõõtevarras välja,
pühkige puhtaks, sisestage uuesti
täies ulatuses, tõmmake välja ja
vaadake mootoriõli taset.
Sõltuvalt mootorivariandist
kasutatakse erinevaid
õlimõõtevardaid.

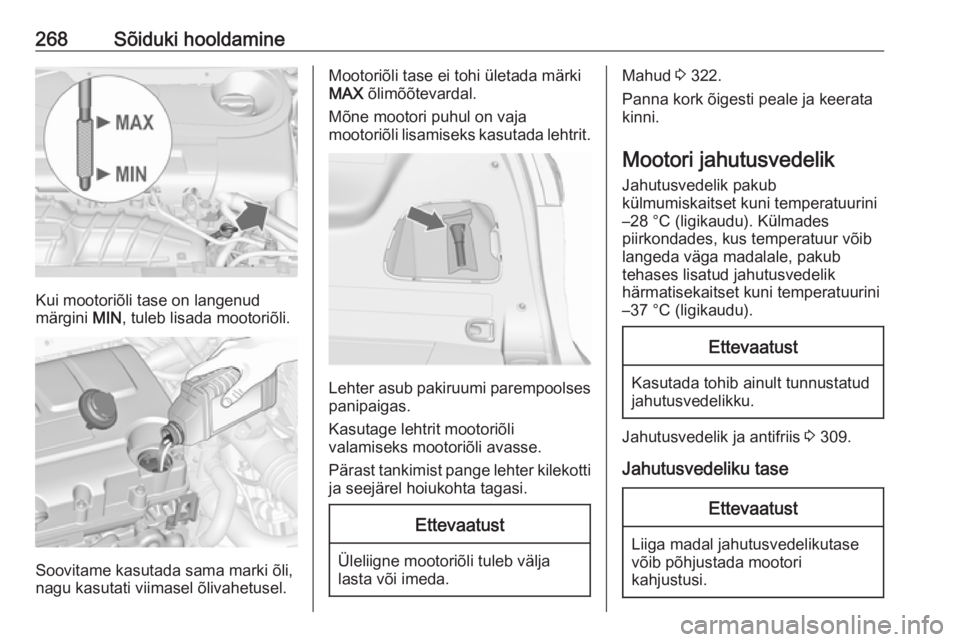

268Sõiduki hooldamine
Kui mootoriõli tase on langenud
märgini MIN, tuleb lisada mootoriõli.
Soovitame kasutada sama marki õli,
nagu kasutati viimasel õlivahetusel.
Mootoriõli tase ei tohi ületada märki
MAX õlimõõtevardal.
Mõne mootori puhul on vaja
mootoriõli lisamiseks kasutada lehtrit.
Lehter asub pakiruumi parempoolses panipaigas.
Kasutage lehtrit mootoriõli
valamiseks mootoriõli avasse.
Pärast tankimist pange lehter kilekotti
ja seejärel hoiukohta tagasi.
Ettevaatust
Üleliigne mootoriõli tuleb välja
lasta või imeda.
Mahud 3 322.
Panna kork õigesti peale ja keerata
kinni.
Mootori jahutusvedelik Jahutusvedelik pakub
külmumiskaitset kuni temperatuurini
–28 °C (ligikaudu). Külmades
piirkondades, kus temperatuur võib
langeda väga madalale, pakub
tehases lisatud jahutusvedelik
härmatisekaitset kuni temperatuurini
–37 °C (ligikaudu).Ettevaatust
Kasutada tohib ainult tunnustatud
jahutusvedelikku.
Jahutusvedelik ja antifriis 3 309.
Jahutusvedeliku tase
Ettevaatust
Liiga madal jahutusvedelikutase
võib põhjustada mootori
kahjustusi.
