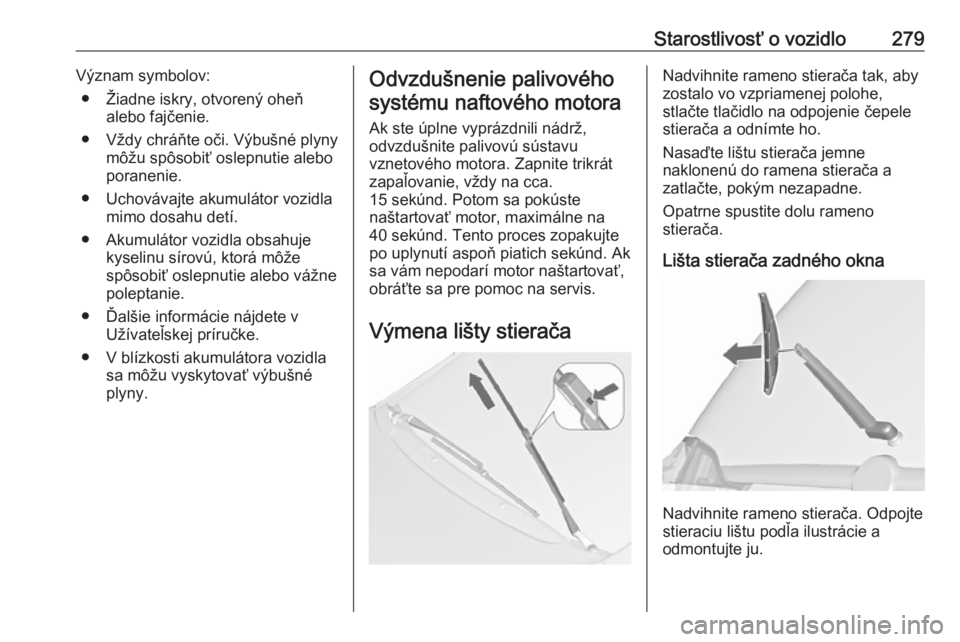

Starostlivosť o vozidlo279Význam symbolov:● Žiadne iskry, otvorený oheň alebo fajčenie.
● Vždy chráňte oči. Výbušné plyny môžu spôsobiť oslepnutie alebo
poranenie.
● Uchovávajte akumulátor vozidla mimo dosahu detí.
● Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
● Ďalšie informácie nájdete v Užívateľskej príručke.
● V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné
plyny.Odvzdušnenie palivového
systému naftového motora
Ak ste úplne vyprázdnili nádrž,
odvzdušnite palivovú sústavu
vznetového motora. Zapnite trikrát
zapaľovanie, vždy na cca.
15 sekúnd. Potom sa pokúste
naštartovať motor, maximálne na
40 sekúnd. Tento proces zopakujte
po uplynutí aspoň piatich sekúnd. Ak
sa vám nepodarí motor naštartovať,
obráťte sa pre pomoc na servis.
Výmena lišty stieračaNadvihnite rameno stierača tak, aby
zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Lišta stierača zadného okna
Nadvihnite rameno stierača. Odpojte
stieraciu lištu podľa ilustrácie a
odmontujte ju.

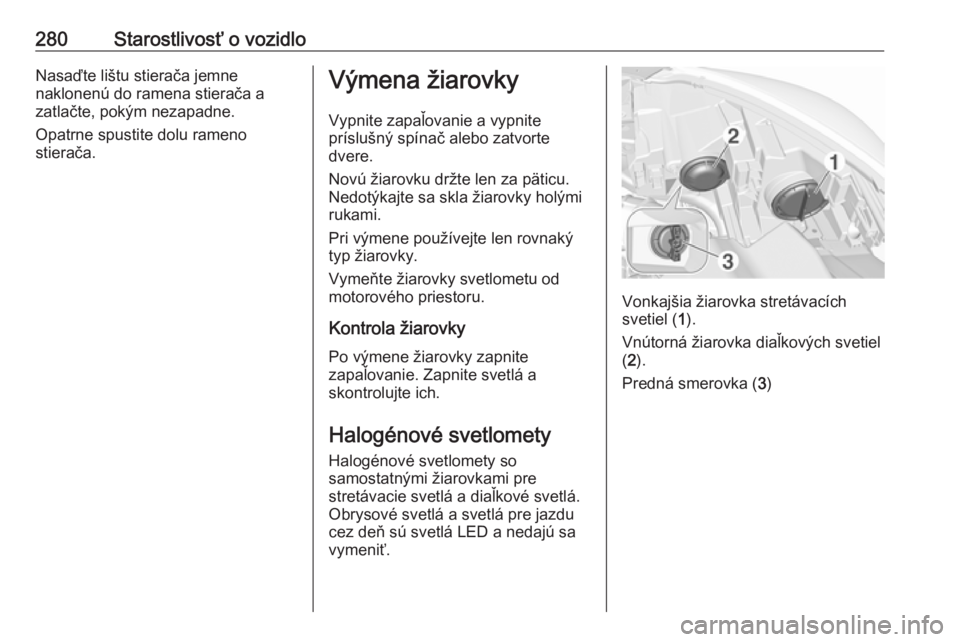

280Starostlivosť o vozidloNasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovkyPo výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlomety Halogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Obrysové svetlá a svetlá pre jazdu
cez deň sú svetlá LED a nedajú sa
vymeniť.
Vonkajšia žiarovka stretávacích
svetiel ( 1).
Vnútorná žiarovka diaľkových svetiel
( 2 ).
Predná smerovka ( 3)

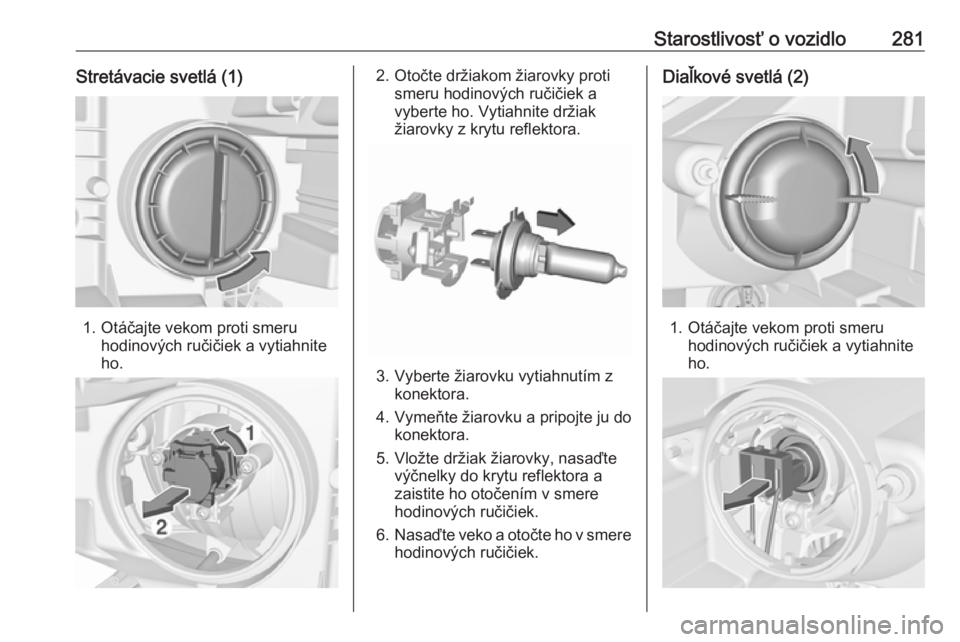

Starostlivosť o vozidlo281Stretávacie svetlá (1)
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite držiak
žiarovky z krytu reflektora.
3. Vyberte žiarovku vytiahnutím z konektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte držiak žiarovky, nasaďte výčnelky do krytu reflektora a
zaistite ho otočením v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.

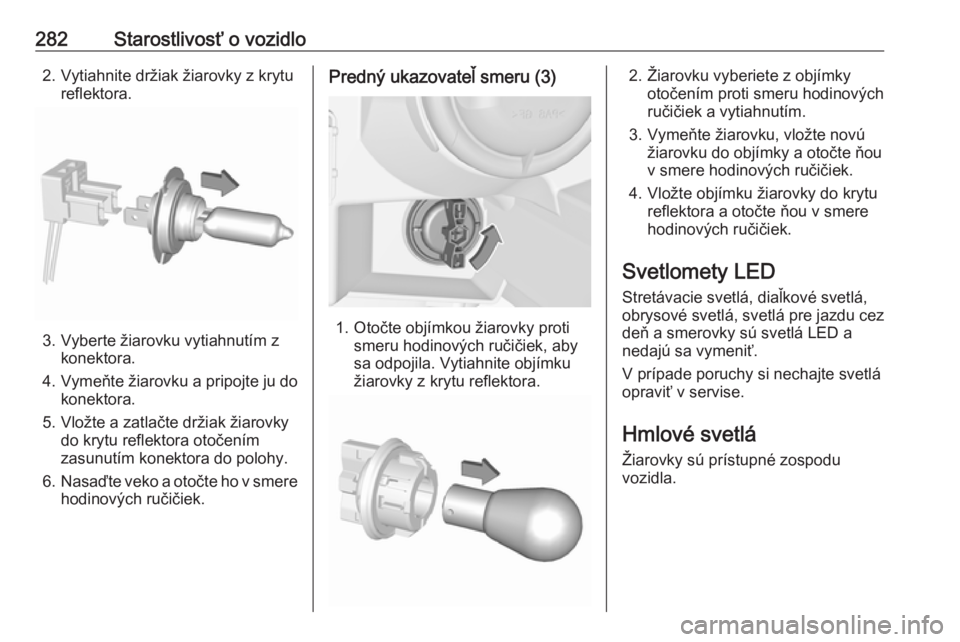

282Starostlivosť o vozidlo2. Vytiahnite držiak žiarovky z krytureflektora.
3. Vyberte žiarovku vytiahnutím z konektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte a zatlačte držiak žiarovky do krytu reflektora otočením
zasunutím konektora do polohy.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru (3)
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z krytu reflektora.
2. Žiarovku vyberiete z objímky otočením proti smeru hodinových
ručičiek a vytiahnutím.
3. Vymeňte žiarovku, vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku žiarovky do krytu reflektora a otočte ňou v smere
hodinových ručičiek.
Svetlomety LED Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerovky sú svetlá LED a
nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Hmlové svetlá Žiarovky sú prístupné zospodu
vozidla.

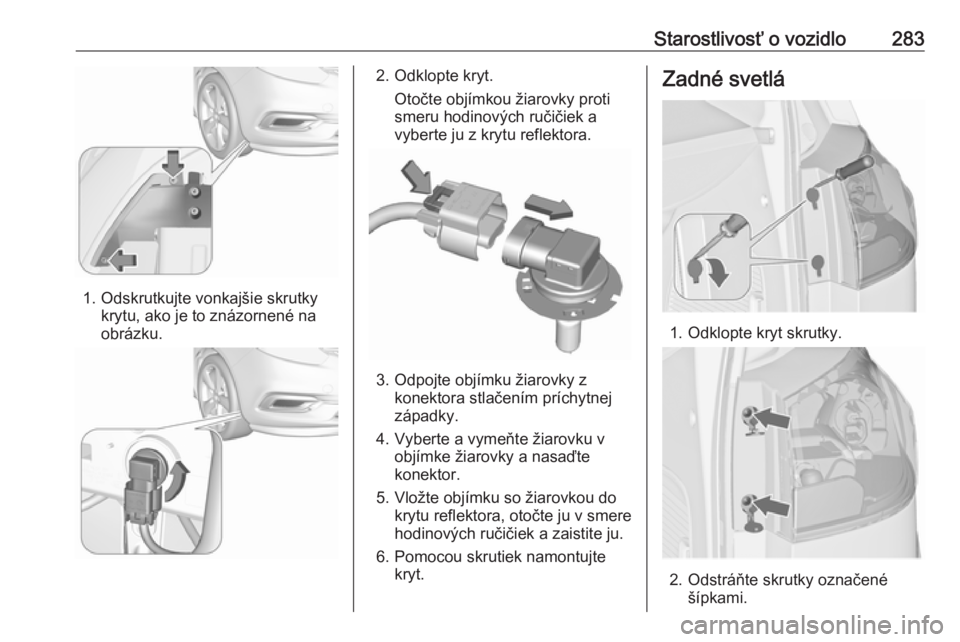

Starostlivosť o vozidlo283
1. Odskrutkujte vonkajšie skrutkykrytu, ako je to znázornené na
obrázku.
2. Odklopte kryt.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek a vyberte ju z krytu reflektora.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
5. Vložte objímku so žiarovkou do krytu reflektora, otočte ju v smere
hodinových ručičiek a zaistite ju.
6. Pomocou skrutiek namontujte kryt.
Zadné svetlá
1. Odklopte kryt skrutky.
2. Odstráňte skrutky označené šípkami.

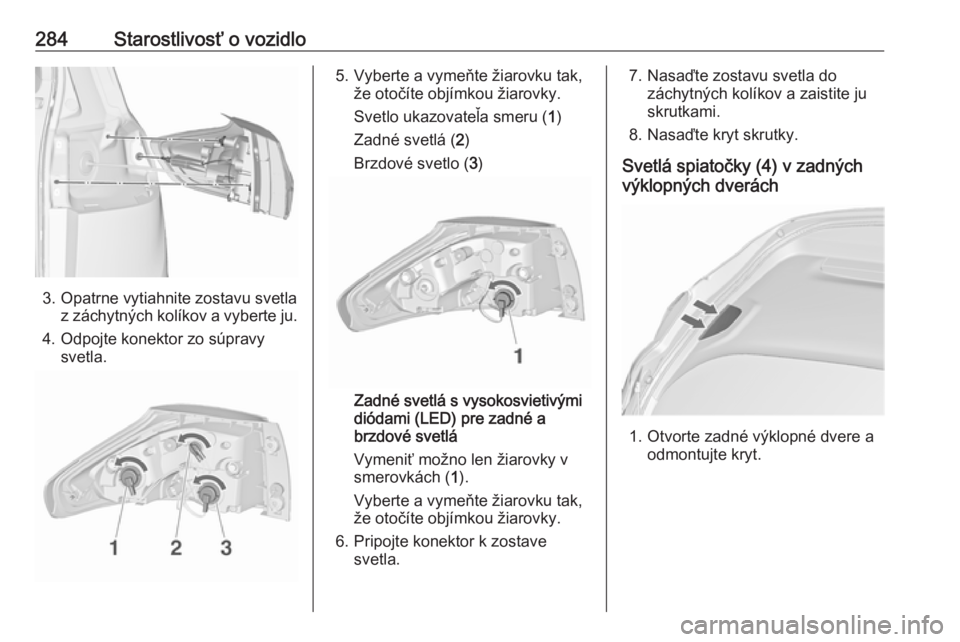

284Starostlivosť o vozidlo
3. Opatrne vytiahnite zostavu svetlaz záchytných kolíkov a vyberte ju.
4. Odpojte konektor zo súpravy svetla.
5. Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
Svetlo ukazovateľa smeru ( 1)
Zadné svetlá ( 2)
Brzdové svetlo ( 3)
Zadné svetlá s vysokosvietivými
diódami (LED) pre zadné a
brzdové svetlá
Vymeniť možno len žiarovky v
smerovkách ( 1).
Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
6. Pripojte konektor k zostave svetla.
7. Nasaďte zostavu svetla dozáchytných kolíkov a zaistite ju
skrutkami.
8. Nasaďte kryt skrutky.
Svetlá spiatočky (4) v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.

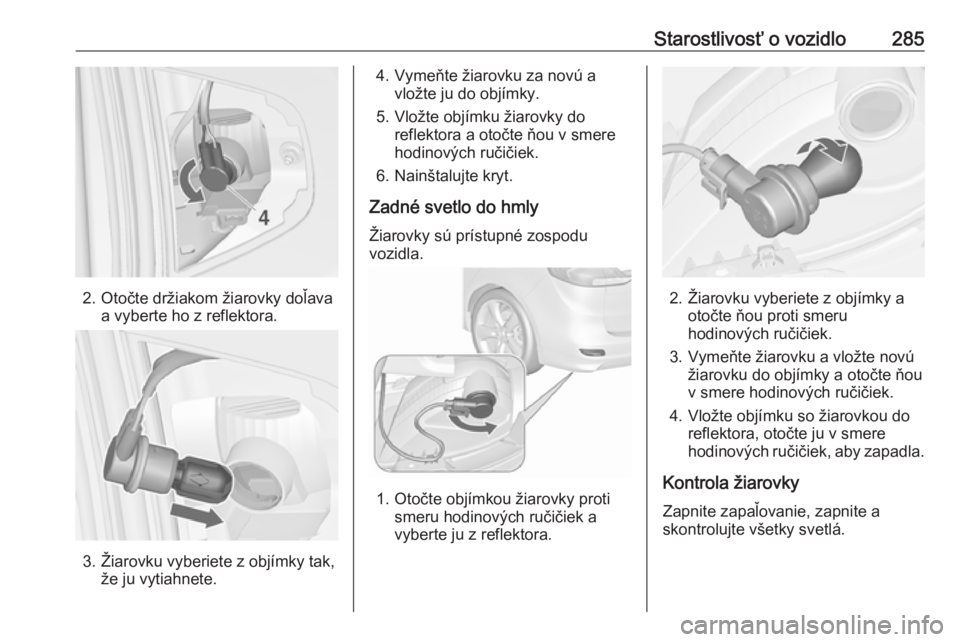

Starostlivosť o vozidlo285
2. Otočte držiakom žiarovky doľavaa vyberte ho z reflektora.
3. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
4. Vymeňte žiarovku za novú avložte ju do objímky.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nainštalujte kryt.
Zadné svetlo do hmly
Žiarovky sú prístupné zospodu
vozidla.
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.
2. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.

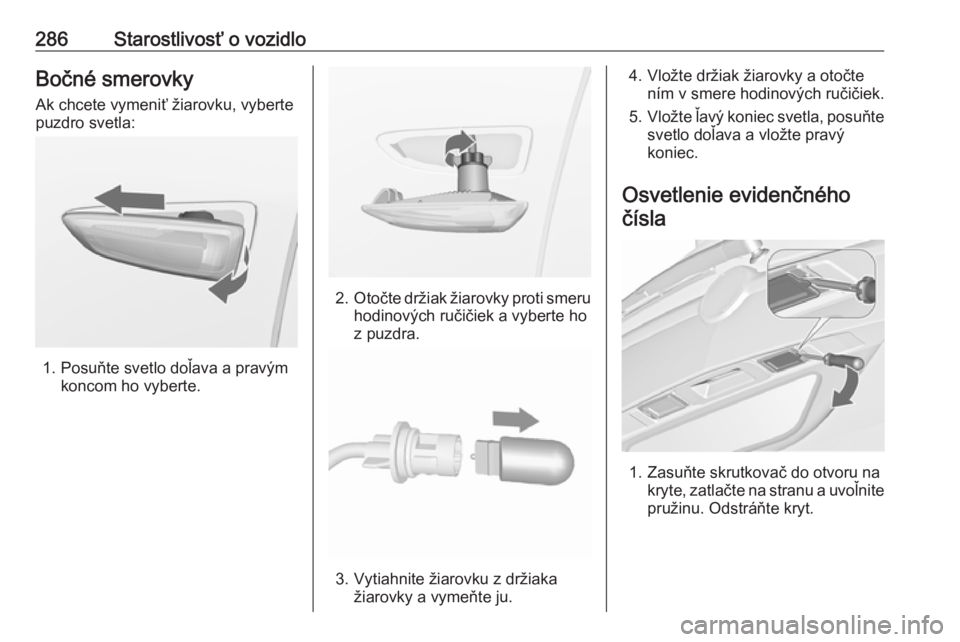

286Starostlivosť o vozidloBočné smerovkyAk chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.

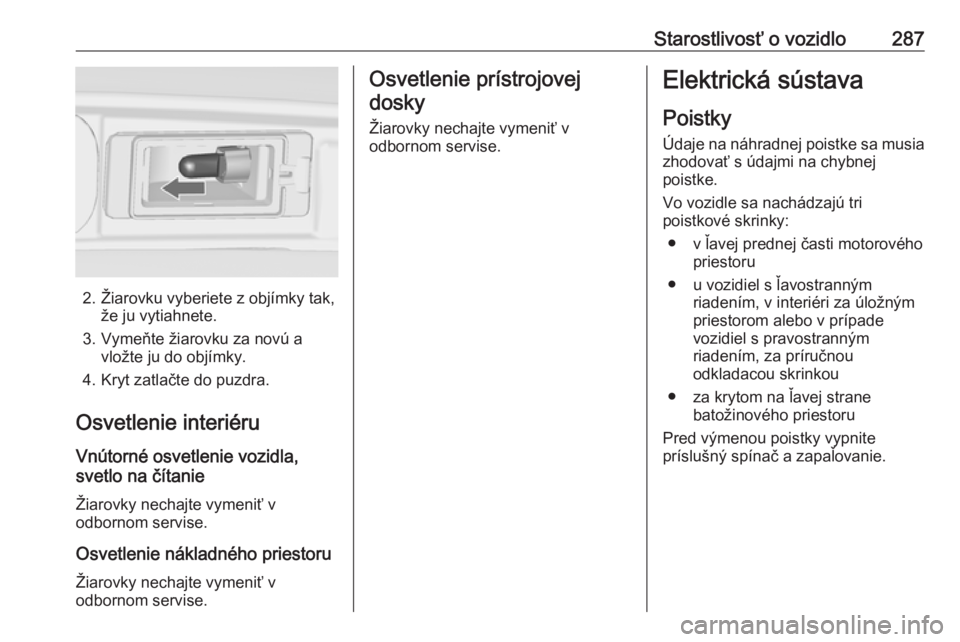

Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu. Odstráňte kryt.

Starostlivosť o vozidlo287
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Kryt zatlačte do puzdra.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla,
svetlo na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● u vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou
● za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

288Starostlivosť o vozidlo

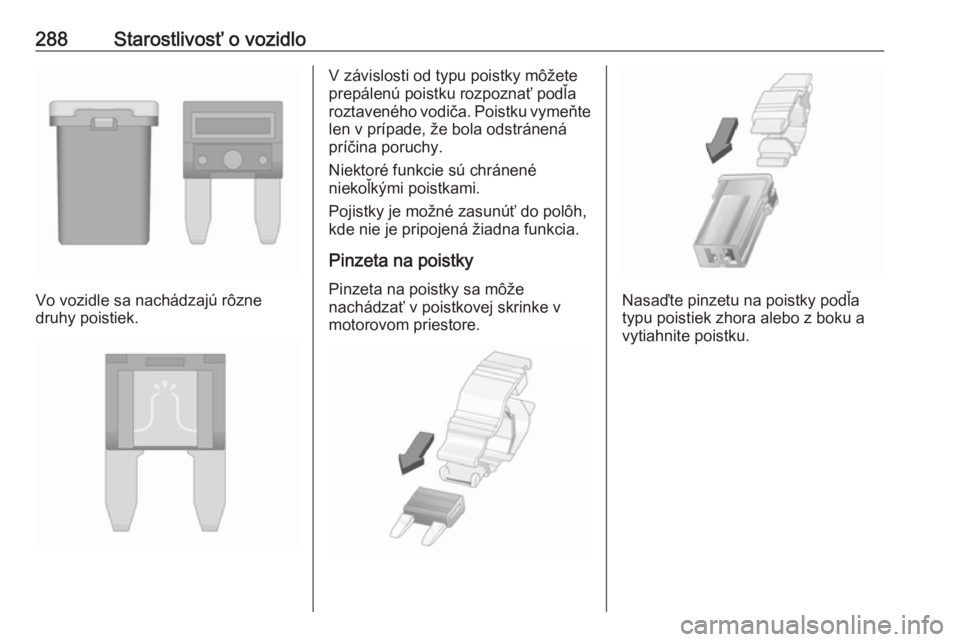

Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
