OPEL ZAFIRA C 2018 Používateľská príručka (in Slovak)

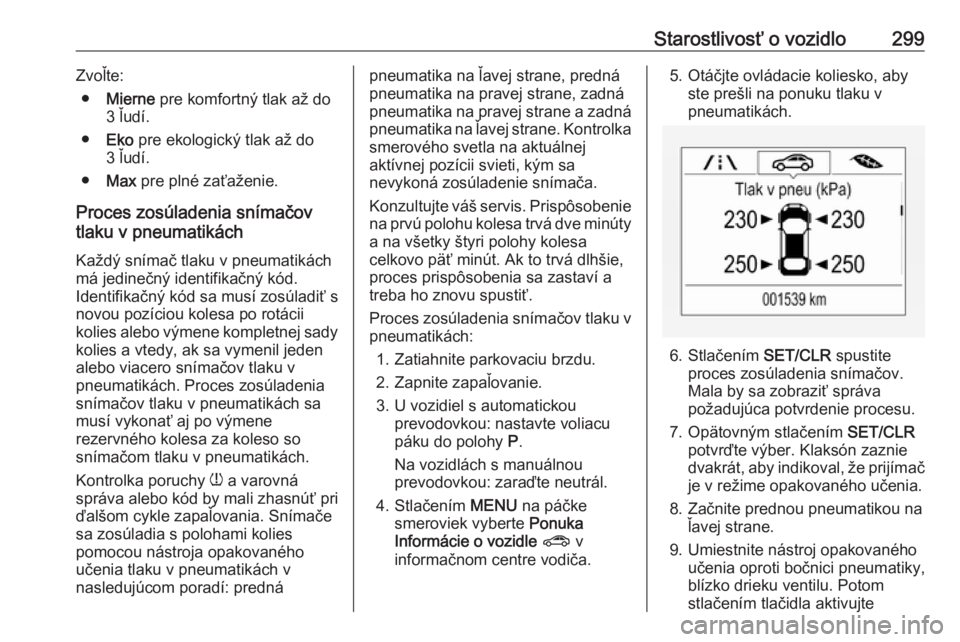

Starostlivosť o vozidlo299Zvoľte:● Mierne pre komfortný tlak až do
3 ľudí.
● Eko pre ekologický tlak až do
3 ľudí.
● Max pre plné zaťaženie.
Proces zosúladenia snímačov
tlaku v pneumatikách
Každý snímač tlaku v pneumatikách má jedinečný identifikačný kód.
Identifikačný kód sa musí zosúladiť s
novou pozíciou kolesa po rotácii
kolies alebo výmene kompletnej sady kolies a vtedy, ak sa vymenil jeden
alebo viacero snímačov tlaku v
pneumatikách. Proces zosúladenia
snímačov tlaku v pneumatikách sa
musí vykonať aj po výmene
rezervného kolesa za koleso so
snímačom tlaku v pneumatikách.
Kontrolka poruchy w a varovná
správa alebo kód by mali zhasnúť pri
ďalšom cykle zapaľovania. Snímače
sa zosúladia s polohami kolies
pomocou nástroja opakovaného
učenia tlaku v pneumatikách v
nasledujúcom poradí: prednápneumatika na ľavej strane, predná
pneumatika na pravej strane, zadná
pneumatika na pravej strane a zadná
pneumatika na ľavej strane. Kontrolka
smerového svetla na aktuálnej
aktívnej pozícii svieti, kým sa
nevykoná zosúladenie snímača.
Konzultujte váš servis. Prispôsobenie
na prvú polohu kolesa trvá dve minúty a na všetky štyri polohy kolesa
celkovo päť minút. Ak to trvá dlhšie,
proces prispôsobenia sa zastaví a
treba ho znovu spustiť.
Proces zosúladenia snímačov tlaku v pneumatikách:
1. Zatiahnite parkovaciu brzdu.
2. Zapnite zapaľovanie.
3. U vozidiel s automatickou prevodovkou: nastavte voliacu
páku do polohy P.
Na vozidlách s manuálnou
prevodovkou: zaraďte neutrál.
4. Stlačením MENU na páčke
smeroviek vyberte Ponuka
Informácie o vozidle ? v
informačnom centre vodiča.5. Otáčjte ovládacie koliesko, aby ste prešli na ponuku tlaku v
pneumatikách.
6. Stlačením SET/CLR spustite
proces zosúladenia snímačov.
Mala by sa zobraziť správa
požadujúca potvrdenie procesu.
7. Opätovným stlačením SET/CLR
potvrďte výber. Klaksón zaznie dvakrát, aby indikoval, že prijímač
je v režime opakovaného učenia.
8. Začnite prednou pneumatikou na ľavej strane.
9. Umiestnite nástroj opakovaného učenia oproti bočnici pneumatiky,
blízko drieku ventilu. Potom
stlačením tlačidla aktivujte

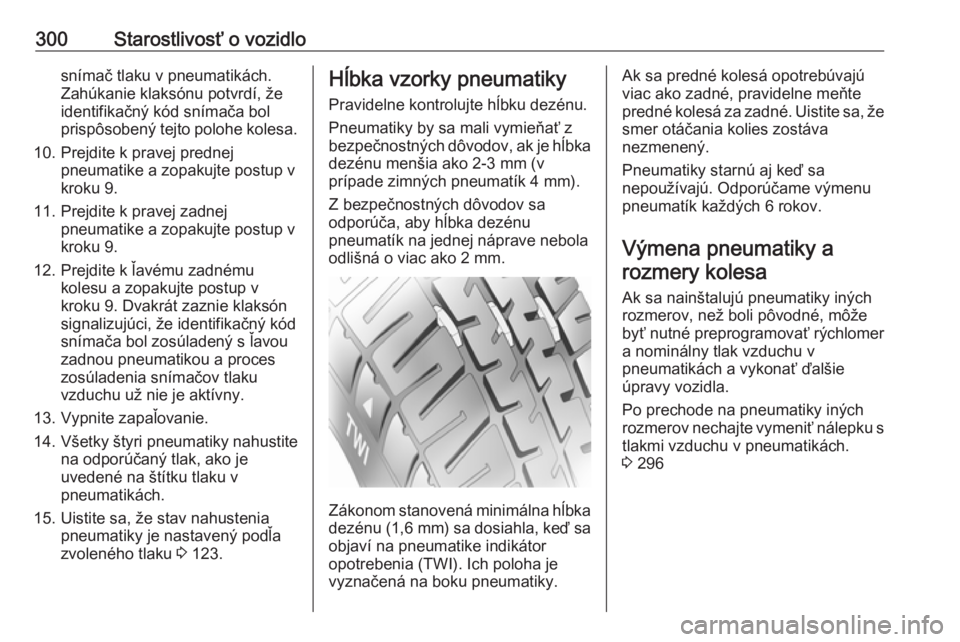

300Starostlivosť o vozidlosnímač tlaku v pneumatikách.
Zahúkanie klaksónu potvrdí, že
identifikačný kód snímača bol
prispôsobený tejto polohe kolesa.
10. Prejdite k pravej prednej pneumatike a zopakujte postup v
kroku 9.
11. Prejdite k pravej zadnej pneumatike a zopakujte postup v
kroku 9.
12. Prejdite k ľavému zadnému kolesu a zopakujte postup v
kroku 9. Dvakrát zaznie klaksón
signalizujúci, že identifikačný kód snímača bol zosúladený s ľavou
zadnou pneumatikou a proces
zosúladenia snímačov tlaku
vzduchu už nie je aktívny.
13. Vypnite zapaľovanie.
14. Všetky štyri pneumatiky nahustite na odporúčaný tlak, ako je
uvedené na štítku tlaku v
pneumatikách.
15. Uistite sa, že stav nahustenia pneumatiky je nastavený podľa
zvoleného tlaku 3 123.Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku dezénu.
Pneumatiky by sa mali vymieňať z
bezpečnostných dôvodov, ak je hĺbka
dezénu menšia ako 2-3 mm (v
prípade zimných pneumatík 4 mm).
Z bezpečnostných dôvodov sa
odporúča, aby hĺbka dezénu
pneumatík na jednej náprave nebola
odlišná o viac ako 2 mm.
Zákonom stanovená minimálna hĺbka
dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Ak sa predné kolesá opotrebúvajú
viac ako zadné, pravidelne meňte
predné kolesá za zadné. Uistite sa, že smer otáčania kolies zostáva
nezmenený.
Pneumatiky starnú aj keď sa
nepoužívajú. Odporúčame výmenu
pneumatík každých 6 rokov.
Výmena pneumatiky arozmery kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s
tlakmi vzduchu v pneumatikách.
3 296

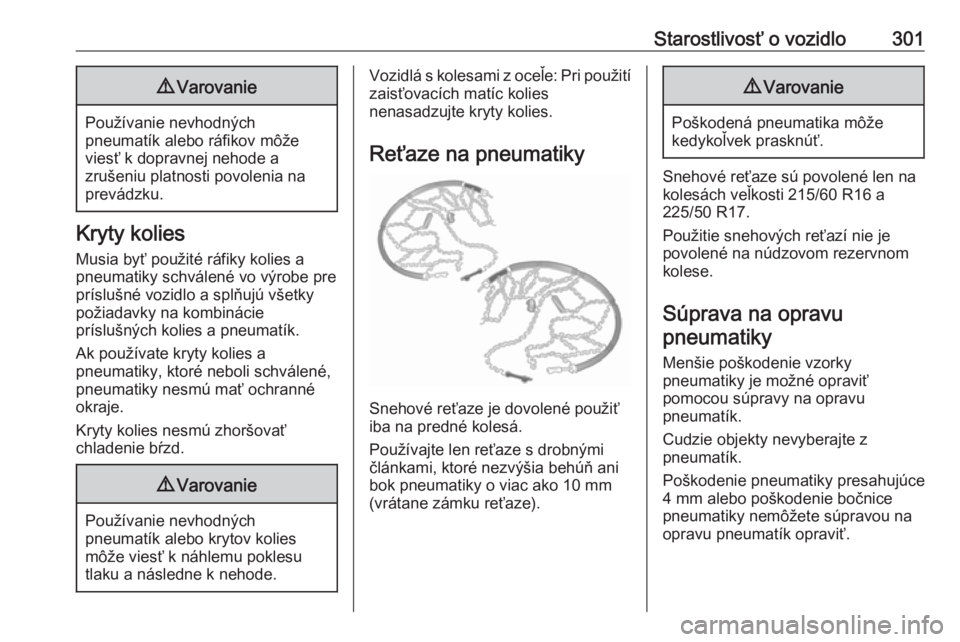

Starostlivosť o vozidlo3019Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
zrušeniu platnosti povolenia na
prevádzku.
Kryty kolies
Musia byť použité ráfiky kolies a
pneumatiky schválené vo výrobe pre
príslušné vozidlo a splňujú všetky
požiadavky na kombinácie
príslušných kolies a pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.
9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Vozidlá s kolesami z oceľe: Pri použití zaisťovacích matíc kolies
nenasadzujte kryty kolies.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac ako 10 mm
(vrátane zámku reťaze).
9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
Snehové reťaze sú povolené len na
kolesách veľkosti 215/60 R16 a
225/50 R17.
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu pneumatiky
Menšie poškodenie vzorky
pneumatiky je možné opraviť
pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.

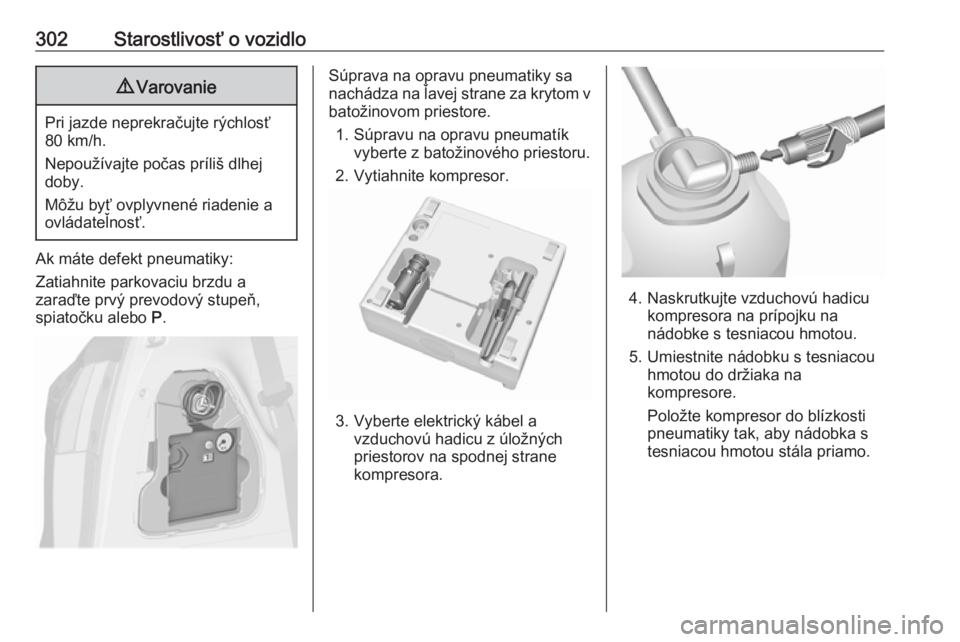

302Starostlivosť o vozidlo9Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatiky sa
nachádza na ľavej strane za krytom v
batožinovom priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.

Starostlivosť o vozidlo303

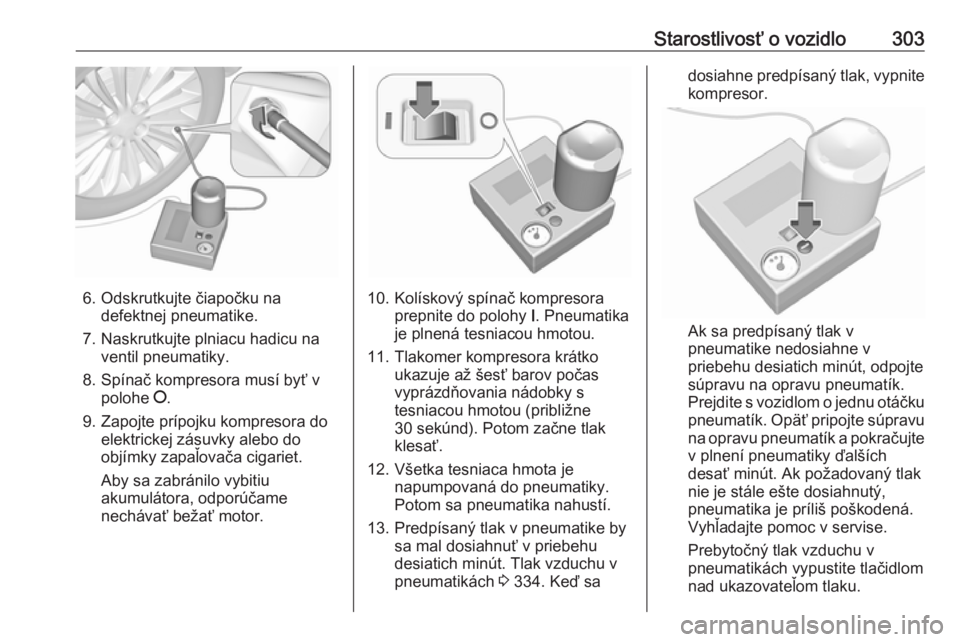

6. Odskrutkujte čiapočku nadefektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechávať bežať motor.10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až šesť barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota je napumpovaná do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by sa mal dosiahnuť v priebehu
desiatich minút. Tlak vzduchu v
pneumatikách 3 334. Keď sa
dosiahne predpísaný tlak, vypnite
kompresor.
Ak sa predpísaný tlak v
pneumatike nedosiahne v
priebehu desiatich minút, odpojte
súpravu na opravu pneumatík.
Prejdite s vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte v plnení pneumatiky ďalších
desať minút. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom
nad ukazovateľom tlaku.

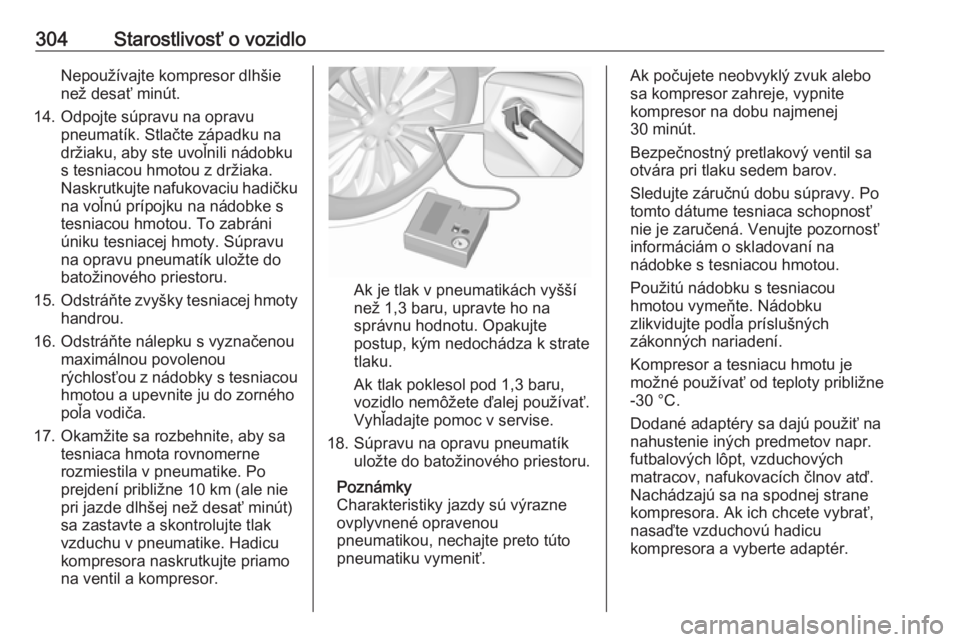

304Starostlivosť o vozidloNepoužívajte kompresor dlhšie
než desať minút.
14. Odpojte súpravu na opravu pneumatík. Stlačte západku na
držiaku, aby ste uvoľnili nádobku s tesniacou hmotou z držiaka.
Naskrutkujte nafukovaciu hadičku na voľnú prípojku na nádobke s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
16. Odstráňte nálepku s vyznačenou maximálnou povolenou
rýchlosťou z nádobky s tesniacou
hmotou a upevnite ju do zorného
poľa vodiča.
17. Okamžite sa rozbehnite, aby sa tesniaca hmota rovnomerne
rozmiestila v pneumatike. Po
prejdení približne 10 km (ale nie
pri jazde dlhšej než desať minút)
sa zastavte a skontrolujte tlak
vzduchu v pneumatike. Hadicu
kompresora naskrutkujte priamo
na ventil a kompresor.
Ak je tlak v pneumatikách vyšší
než 1,3 baru, upravte ho na
správnu hodnotu. Opakujte
postup, kým nedochádza k strate
tlaku.
Ak tlak poklesol pod 1,3 baru,
vozidlo nemôžete ďalej používať.
Vyhľadajte pomoc v servise.
18. Súpravu na opravu pneumatík uložte do batožinového priestoru.
Poznámky
Charakteristiky jazdy sú výrazne
ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo
sa kompresor zahreje, vypnite
kompresor na dobu najmenej
30 minút.
Bezpečnostný pretlakový ventil sa
otvára pri tlaku sedem barov.
Sledujte záručnú dobu súpravy. Po
tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku s tesniacou
hmotou vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.
Dodané adaptéry sa dajú použiť na
nahustenie iných predmetov napr.
futbalových lôpt, vzduchových
matracov, nafukovacích člnov atď.
Nachádzajú sa na spodnej strane
kompresora. Ak ich chcete vybrať,
nasaďte vzduchovú hadicu
kompresora a vyberte adaptér.

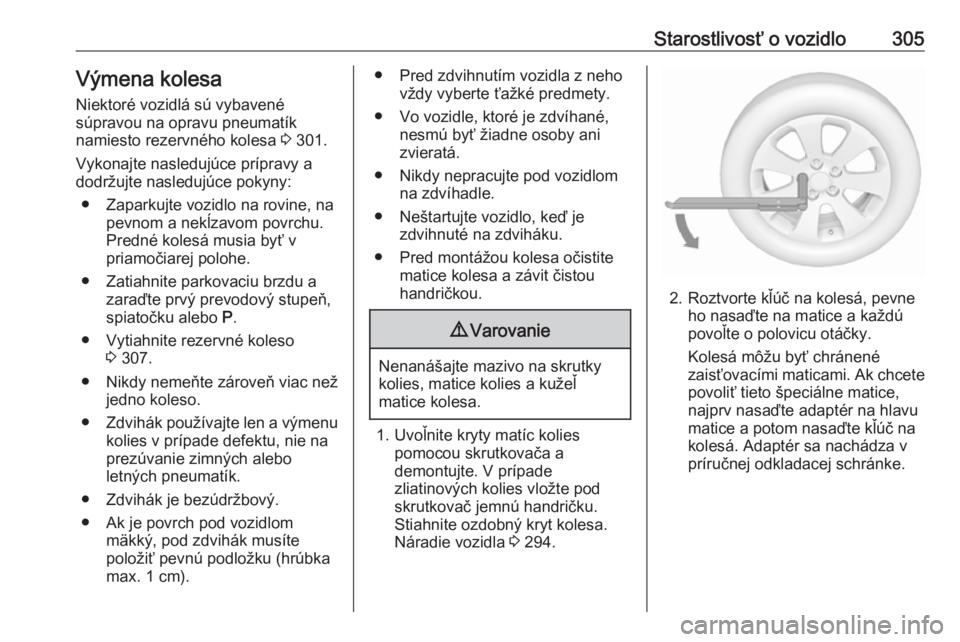

Starostlivosť o vozidlo305Výmena kolesa
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 301.
Vykonajte nasledujúce prípravy a dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Vytiahnite rezervné koleso 3 307.
● Nikdy nemeňte zároveň viac než jedno koleso.
● Zdvihák používajte len a výmenu
kolies v prípade defektu, nie na
prezúvanie zimných alebo
letných pneumatík.
● Zdvihák je bezúdržbový.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred montážou kolesa očistite matice kolesa a závit čistou
handričkou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
1. Uvoľnite kryty matíc kolies pomocou skrutkovača a
demontujte. V prípade
zliatinových kolies vložte pod
skrutkovač jemnú handričku.
Stiahnite ozdobný kryt kolesa.
Náradie vozidla 3 294.
2. Roztvorte kľúč na kolesá, pevne
ho nasaďte na matice a každú
povoľte o polovicu otáčky.
Kolesá môžu byť chránené
zaisťovacími maticami. Ak chcete
povoliť tieto špeciálne matice,
najprv nasaďte adaptér na hlavu
matice a potom nasaďte kľúč na
kolesá. Adaptér sa nachádza v
príručnej odkladacej schránke.

306Starostlivosť o vozidlo
3. Niektoré verzie verzie môžu maťbod pre zdvíhanie vozidla zakrytý.
Vytiahnite kryt do strany.
4. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.
5. Zdvihák nastavte na požadovanú výšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
6. Odskrutkujte matice kolesa.
7. Vymeňte koleso. Rezervné koleso 3 307
8. Zaskrutkujte matice kolesa. 9. Znížte vozidlo a vyberte zdvihák.
10. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
140 Nm.
11. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.

Starostlivosť o vozidlo307Namontujte kryty matíc kolesa.
12. Namontujte kryt bodu pre zdvíhanie vozidla.
13. Uložte vymenené koleso 3 307,
nástroje 3 294 a adaptér na
zaisťovacie matice 3 70.
14. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.
Chybnú pneumatiku nechajte čo
najskôr vymeniť alebo opraviť.
Dvíhací bod pre platformuPozícia pre zadné rameno dvíhacej
platformy centrovane pod priehlbinou prahu.
Predné rameno dvíhacej platformy
pod podvozkom.
Rezervné koleso Ak montujete rezervné koleso, ktoréje iné ako ostatné kolesá, toto koleso
môže byť klasifikované ako
dojazdové rezervné koleso a platí
preň príslušné obmedzenie rýchlosti
aj v prípade, ak na to neodkazuje
žiadny štítok. Vyhľadajte pomoc v
servise, aby skontrolovali platné
rýchlostné obmedzenie.
Rezervné koleso má oceľový ráfik.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Rezervné koleso sa nachádza v
držiaku pod podlahou vozidla.
1. Otvorte úložný priestor v batožinovom priestore 3 294.
2. Odstráňte oba kryty nad šesťhrannými skrutkami.

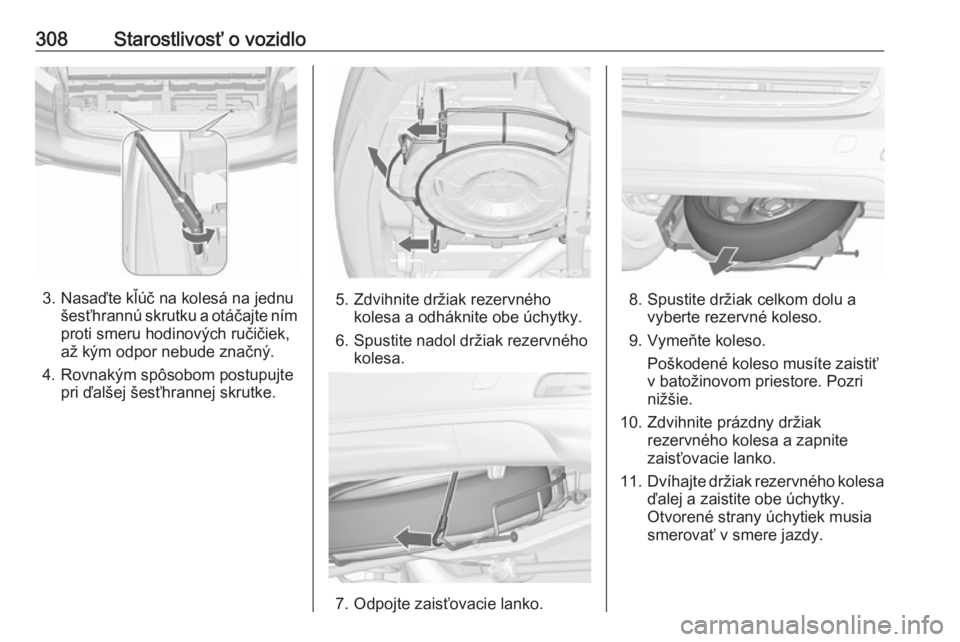

308Starostlivosť o vozidlo
3. Nasaďte kľúč na kolesá na jednušesťhrannú skrutku a otáčajte ním
proti smeru hodinových ručičiek,
až kým odpor nebude značný.
4. Rovnakým spôsobom postupujte pri ďalšej šesťhrannej skrutke.5. Zdvihnite držiak rezervnéhokolesa a odháknite obe úchytky.
6. Spustite nadol držiak rezervného kolesa.
7. Odpojte zaisťovacie lanko.
8. Spustite držiak celkom dolu avyberte rezervné koleso.
9. Vymeňte koleso. Poškodené koleso musíte zaistiť
v batožinovom priestore. Pozri
nižšie.
10. Zdvihnite prázdny držiak rezervného kolesa a zapnite
zaisťovacie lanko.
11. Dvíhajte držiak rezervného kolesa
ďalej a zaistite obe úchytky.
Otvorené strany úchytiek musia
smerovať v smere jazdy.
