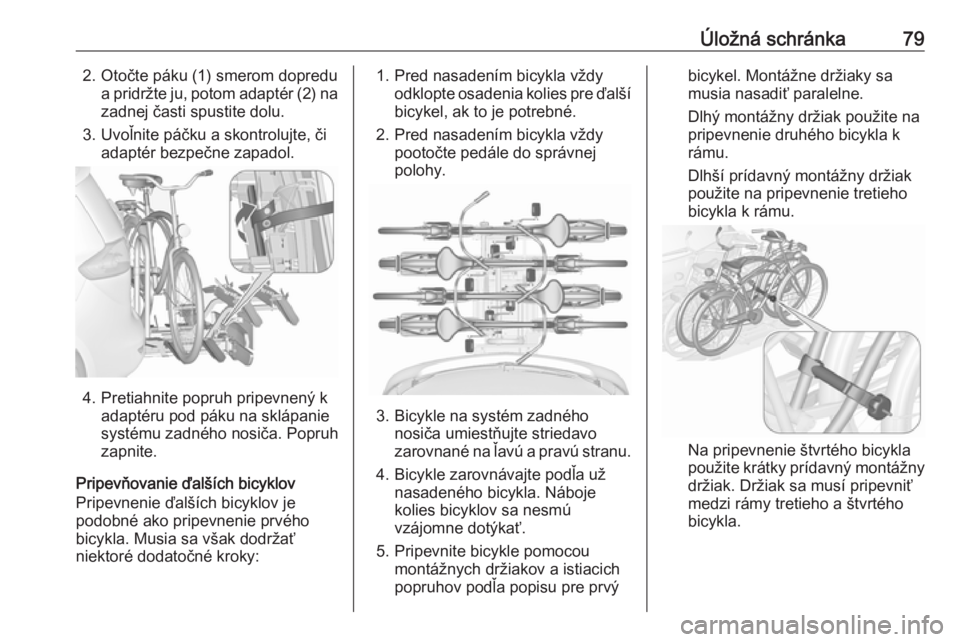

Úložná schránka792. Otočte páku (1) smerom dopredua pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páčku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
systému zadného nosiča. Popruh
zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.
3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.
Dlhší prídavný montážny držiak
použite na pripevnenie tretieho
bicykla k rámu.
Na pripevnenie štvrtého bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy tretieho a štvrtého
bicykla.

80Úložná schránka

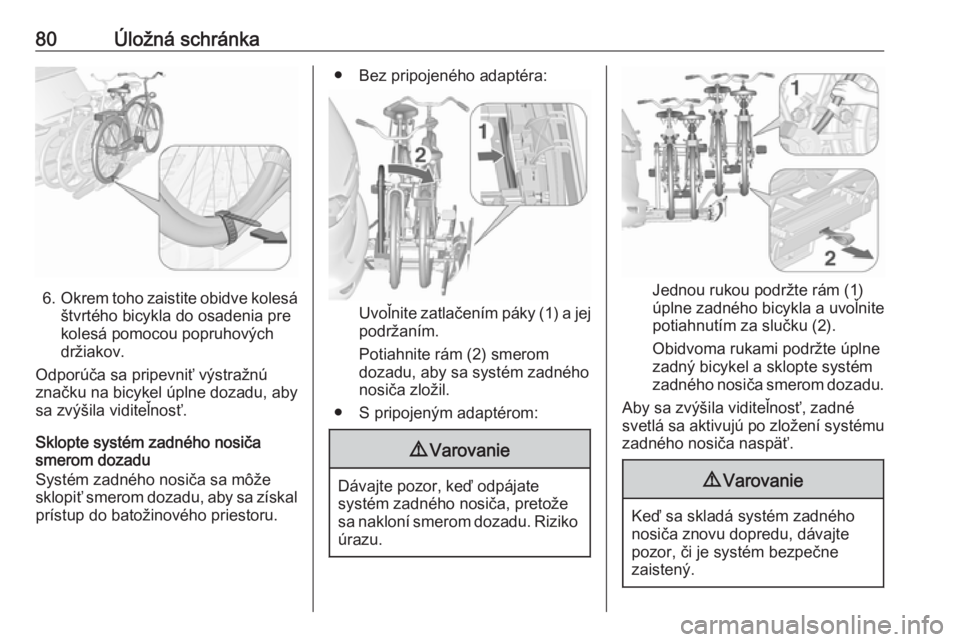

6.Okrem toho zaistite obidve kolesá
štvrtého bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú značku na bicykel úplne dozadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže
sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
● Bez pripojeného adaptéra:
Uvoľnite zatlačením páky (1) a jej
podržaním.
Potiahnite rám (2) smerom
dozadu, aby sa systém zadného
nosiča zložil.
● S pripojeným adaptérom:
9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko
úrazu.
Jednou rukou podržte rám (1)
úplne zadného bicykla a uvoľnite
potiahnutím za slučku (2).
Obidvoma rukami podržte úplne
zadný bicykel a sklopte systém
zadného nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému zadného nosiča naspäť.
9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.

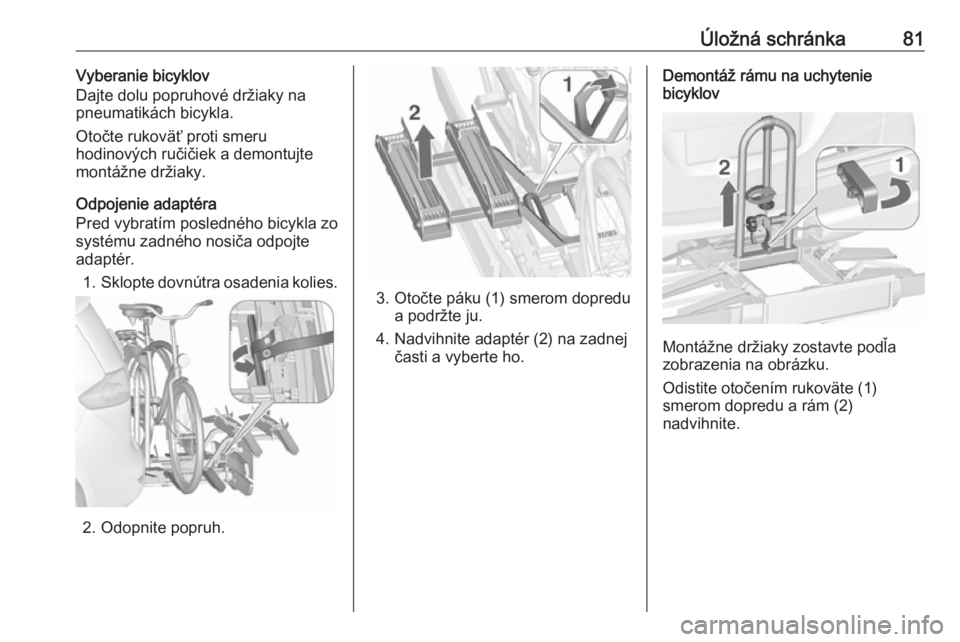

Úložná schránka81Vyberanie bicyklov
Dajte dolu popruhové držiaky na
pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra
Pred vybratím posledného bicykla zo
systému zadného nosiča odpojte
adaptér.
1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Montážne držiaky zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte (1)
smerom dopredu a rám (2)
nadvihnite.

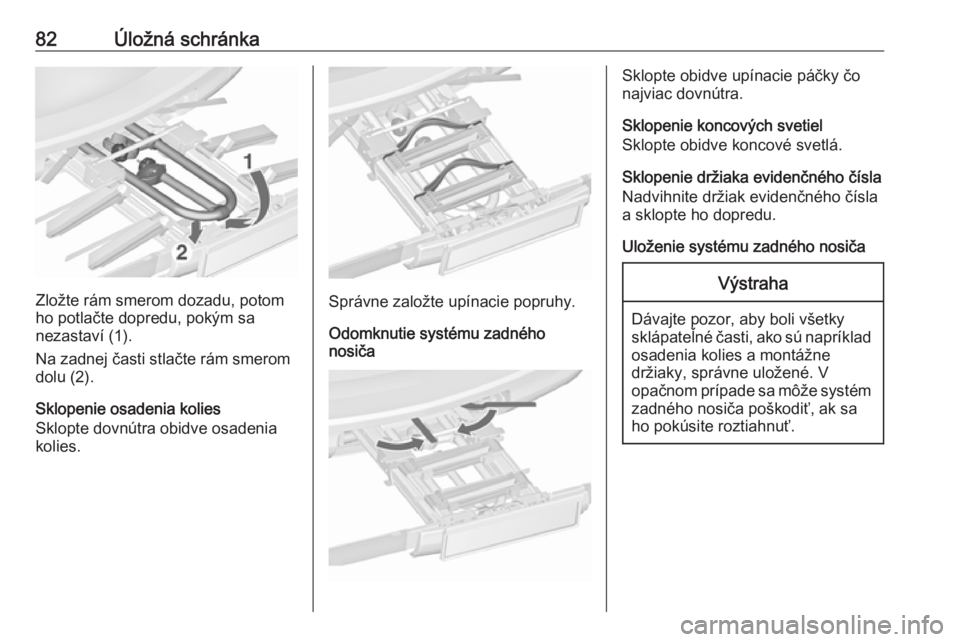

82Úložná schránka
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom dolu (2).
Sklopenie osadenia kolies
Sklopte dovnútra obidve osadenia
kolies.Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra.
Sklopenie koncových svetiel
Sklopte obidve koncové svetlá.
Sklopenie držiaka evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dopredu.
Uloženie systému zadného nosičaVýstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

Úložná schránka83

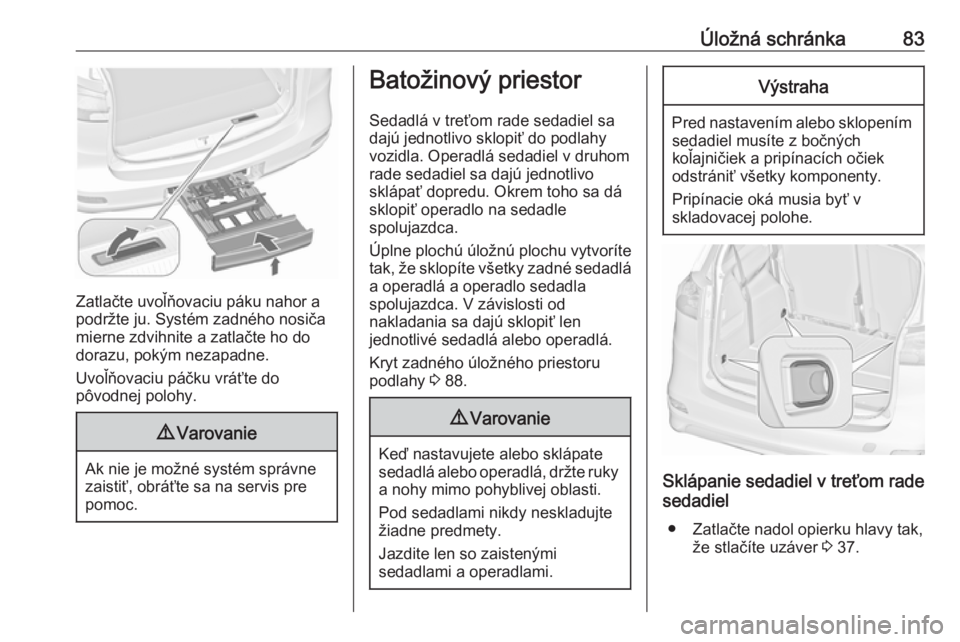

Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém zadného nosiča
mierne zdvihnite a zatlačte ho do
dorazu, pokým nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Sedadlá v treťom rade sedadiel sa
dajú jednotlivo sklopiť do podlahy
vozidla. Operadlá sedadiel v druhom
rade sedadiel sa dajú jednotlivo
sklápať dopredu. Okrem toho sa dá
sklopiť operadlo na sedadle
spolujazdca.
Úplne plochú úložnú plochu vytvoríte
tak, že sklopíte všetky zadné sedadlá
a operadlá a operadlo sedadla
spolujazdca. V závislosti od
nakladania sa dajú sklopiť len
jednotlivé sedadlá alebo operadlá.
Kryt zadného úložného priestoru
podlahy 3 88.9 Varovanie
Keď nastavujete alebo sklápate
sedadlá alebo operadlá, držte ruky a nohy mimo pohyblivej oblasti.
Pod sedadlami nikdy neskladujte
žiadne predmety.
Jazdite len so zaistenými
sedadlami a operadlami.
Výstraha
Pred nastavením alebo sklopením sedadiel musíte z bočných
koľajničiek a pripínacích očiek
odstrániť všetky komponenty.
Pripínacie oká musia byť v
skladovacej polohe.
Sklápanie sedadiel v treťom rade
sedadiel
● Zatlačte nadol opierku hlavy tak, že stlačíte uzáver 3 37.

84Úložná schránka

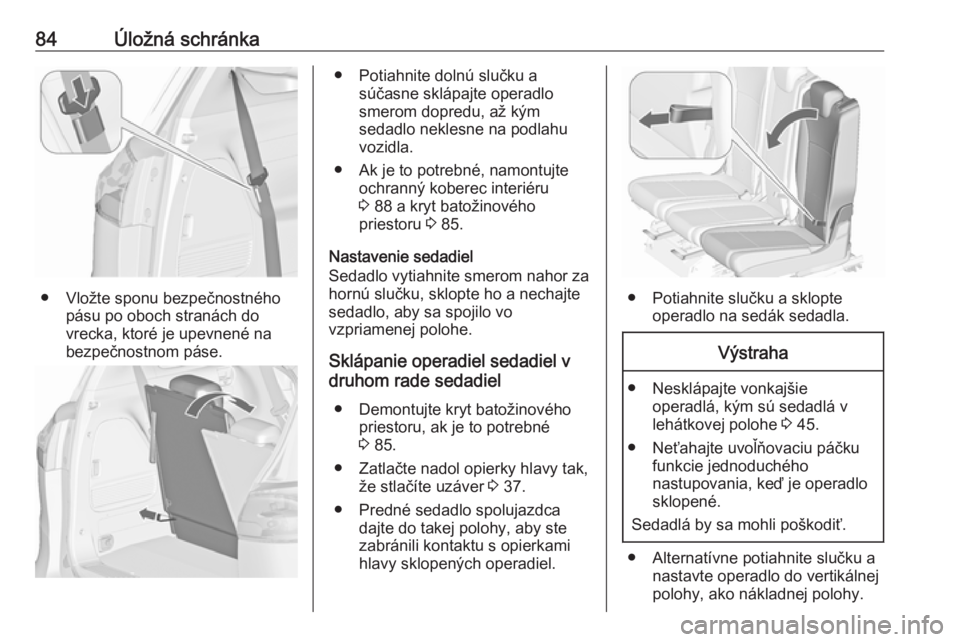

● Vložte sponu bezpečnostnéhopásu po oboch stranách do
vrecka, ktoré je upevnené na
bezpečnostnom páse.
● Potiahnite dolnú slučku a súčasne sklápajte operadlo
smerom dopredu, až kým
sedadlo neklesne na podlahu
vozidla.
● Ak je to potrebné, namontujte ochranný koberec interiéru
3 88 a kryt batožinového
priestoru 3 85.
Nastavenie sedadiel
Sedadlo vytiahnite smerom nahor za
hornú slučku, sklopte ho a nechajte
sedadlo, aby sa spojilo vo
vzpriamenej polohe.
Sklápanie operadiel sedadiel v
druhom rade sedadiel
● Demontujte kryt batožinového priestoru, ak je to potrebné
3 85.
● Zatlačte nadol opierky hlavy tak, že stlačíte uzáver 3 37.
● Predné sedadlo spolujazdca dajte do takej polohy, aby ste
zabránili kontaktu s opierkami
hlavy sklopených operadiel.
● Potiahnite slučku a sklopte operadlo na sedák sedadla.
Výstraha
● Nesklápajte vonkajšieoperadlá, kým sú sedadlá v
lehátkovej polohe 3 45.
● Neťahajte uvoľňovaciu páčku funkcie jednoduchého
nastupovania, keď je operadlo sklopené.
Sedadlá by sa mohli poškodiť.
● Alternatívne potiahnite slučku a nastavte operadlo do vertikálnej
polohy, ako nákladnej polohy.

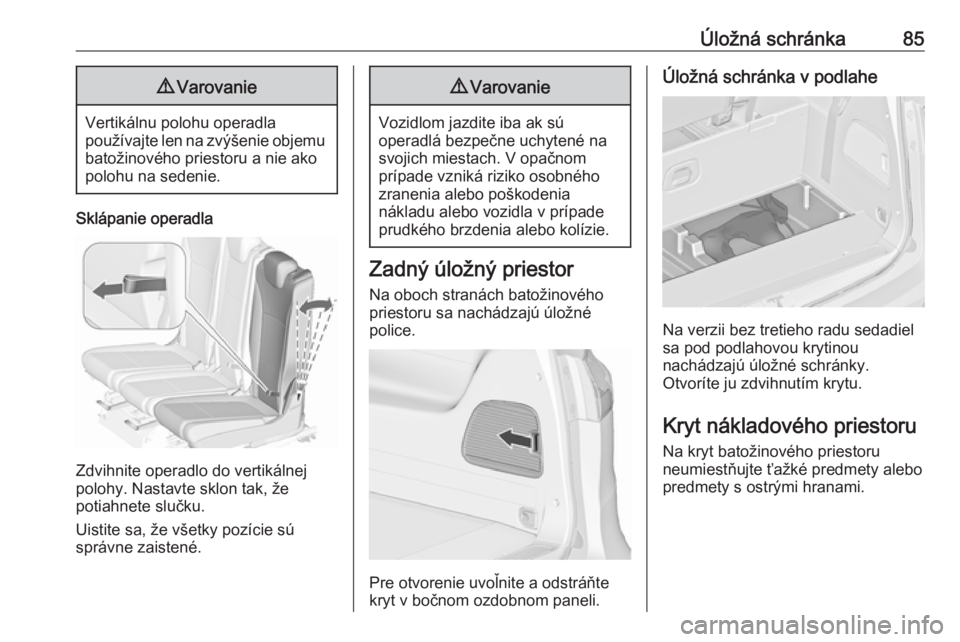

Úložná schránka859Varovanie
Vertikálnu polohu operadla
používajte len na zvýšenie objemu
batožinového priestoru a nie ako
polohu na sedenie.
Sklápanie operadla
Zdvihnite operadlo do vertikálnej
polohy. Nastavte sklon tak, že
potiahnete slučku.
Uistite sa, že všetky pozície sú
správne zaistené.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Zadný úložný priestor
Na oboch stranách batožinového
priestoru sa nachádzajú úložné
police.
Pre otvorenie uvoľnite a odstráňte
kryt v bočnom ozdobnom paneli.
Úložná schránka v podlahe
Na verzii bez tretieho radu sedadiel
sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ju zdvihnutím krytu.
Kryt nákladového priestoru Na kryt batožinového priestoru
neumiestňujte ťažké predmety alebo
predmety s ostrými hranami.

86Úložná schránka
Pred obsluhou krytu batožinového
priestoru vložte sponu
bezpečnostného pásu po oboch
stranách do vrecka, ktoré je
upevnené na bezpečnostnom páse.
Zavretie
Ťahajte kryt batožinového priestoru
za rukoväť smerom dozadu a zaistite
ho do držiakov na bokoch.
Otvorenie
Vyháknite kryt batožinového
priestoru z bočných držiakov. Podržte
rukoväť a veďte kryt batožinového
priestoru, pokým nebude úplne
zrolovaný.

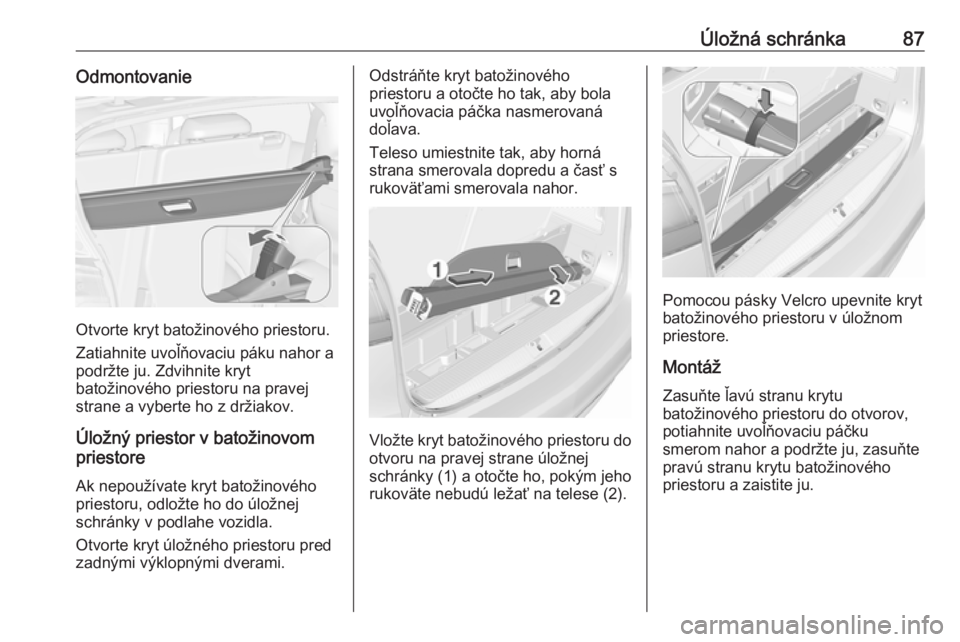

Úložná schránka87Odmontovanie
Otvorte kryt batožinového priestoru.
Zatiahnite uvoľňovaciu páku nahor a
podržte ju. Zdvihnite kryt
batožinového priestoru na pravej
strane a vyberte ho z držiakov.
Úložný priestor v batožinovom
priestore
Ak nepoužívate kryt batožinového
priestoru, odložte ho do úložnej
schránky v podlahe vozidla.
Otvorte kryt úložného priestoru pred
zadnými výklopnými dverami.
Odstráňte kryt batožinového
priestoru a otočte ho tak, aby bola
uvoľňovacia páčka nasmerovaná
doľava.
Teleso umiestnite tak, aby horná
strana smerovala dopredu a časť s rukoväťami smerovala nahor.
Vložte kryt batožinového priestoru do otvoru na pravej strane úložnej
schránky (1) a otočte ho, pokým jeho
rukoväte nebudú ležať na telese (2).
Pomocou pásky Velcro upevnite kryt
batožinového priestoru v úložnom
priestore.
Montáž
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.

88Úložná schránkaKryt zadného úložnéhopriestoru podlahy
Podlahová krytina
Na verziách bez tretieho radu
sedadiel sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ich tak, že zdvihnete kryt a
sklopíte ho kolmo za zadné sedadlá.
Ochranný koberec v interiéri Ochranný koberec v interiéri plní
kryciu a ochrannú funkciu, keď
používate batožinový priestor po
sklopení všetkých alebo niektorých
sedadiel/operadiel.
Sklopením a rozbalením koberca
získate niekoľko individuálnych
použití.
Ochranný koberec v interiéri je k
dispozícii v dvoch verziách:
● Štandardný ochranný koberec
pokrýva plochu medzi zadnými
výklopnými dverami a druhým
radom sedadiel, keď je sklopený
celý tretí rad sedadiel alebo
jedno sedadlo.
● Flexibilný krycí ochranný
koberec v interiéri je
dvojnásobne veľký štandardný
ochranný koberec, spojený
zipsom. Úplne pokrýva
batožinový priestor, keď sú
sklopené všetky alebo jednotlivé
sedadlá v druhom a v treťom
rade sedadiel.
Ochranný koberec je sklopný po
dĺžke v 4 častiach (štandardný
koberec) resp. v 8 častiach (flexibilný
krycí koberec) so zipsom, ktorý je
centrálne a priečne sklopný v
4 častiach.
Ďalej je popísaných len niekoľko
príkladov použitia koberca.
Pred sklopením a rozbalením
koberca musíte zo zadných
koľajničiek a pripínacích očiek vybrať
všetky komponenty. Pripínacie oká
musia byť v skladovacej polohe.
Zakrytie batožinového priestoru
medzi zadnými výklopnými dverami a
druhým radom sedadiel
je možné tak preložením
štandardného ochranného koberca ,
ako aj flexibilného krycieho
ochranného koberca v interiéri na
polovicu v oblasti zipsu (dvojitá
vrstva).
