Page 281 of 353

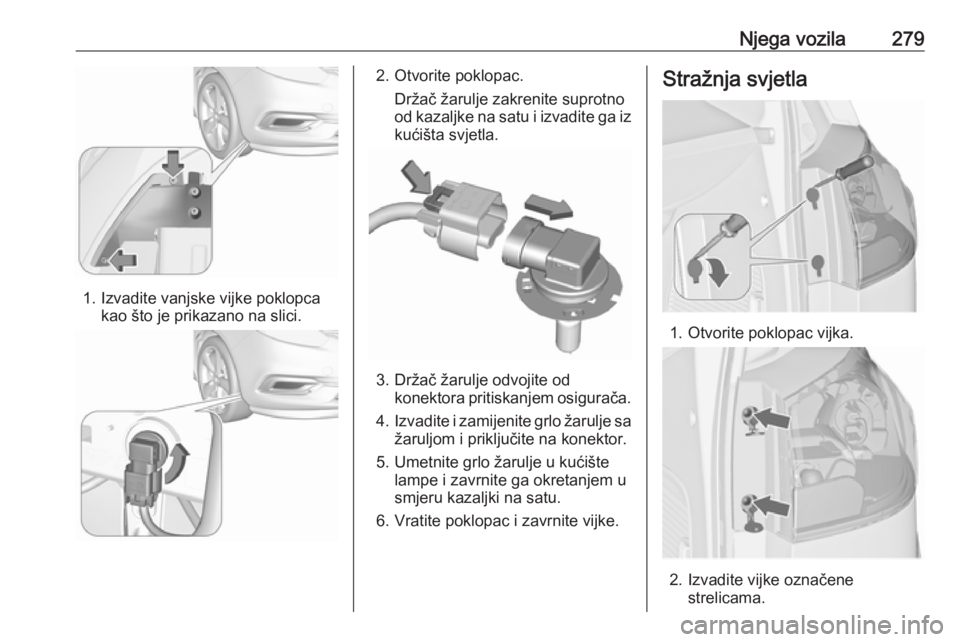

Njega vozila279
1. Izvadite vanjske vijke poklopcakao što je prikazano na slici.
2. Otvorite poklopac.
Držač žarulje zakrenite suprotno
od kazaljke na satu i izvadite ga iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Izvadite i zamijenite grlo žarulje sa
žaruljom i priključite na konektor.
5. Umetnite grlo žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
6. Vratite poklopac i zavrnite vijke.
Stražnja svjetla
1. Otvorite poklopac vijka.
2. Izvadite vijke označene strelicama.
Page 282 of 353

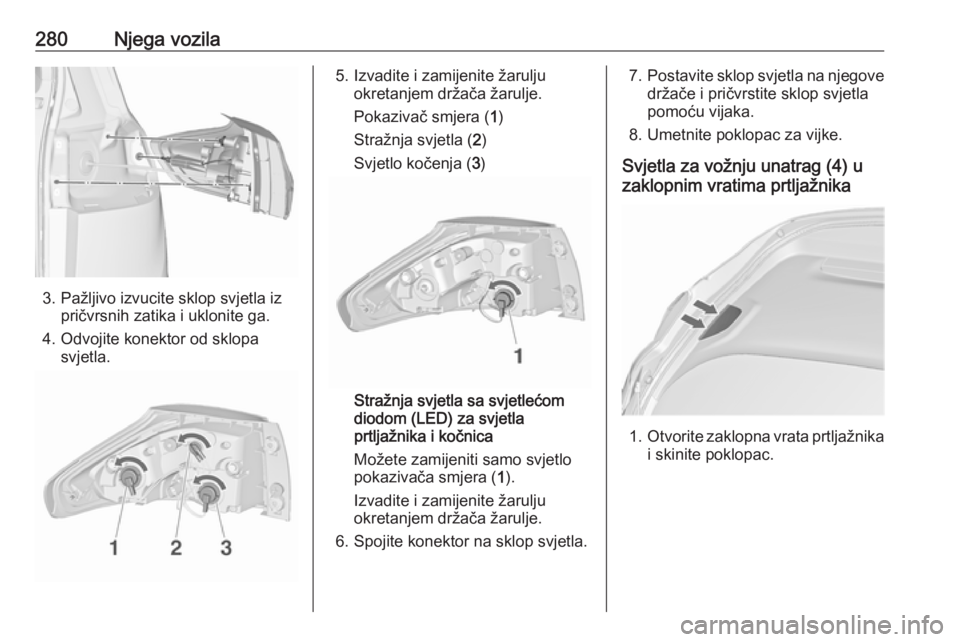

280Njega vozila
3. Pažljivo izvucite sklop svjetla izpričvrsnih zatika i uklonite ga.
4. Odvojite konektor od sklopa svjetla.
5. Izvadite i zamijenite žarulju okretanjem držača žarulje.
Pokazivač smjera ( 1)
Stražnja svjetla ( 2)
Svjetlo kočenja ( 3)
Stražnja svjetla sa svjetlećom
diodom (LED) za svjetla prtljažnika i kočnica
Možete zamijeniti samo svjetlo
pokazivača smjera ( 1).
Izvadite i zamijenite žarulju
okretanjem držača žarulje.
6. Spojite konektor na sklop svjetla.
7. Postavite sklop svjetla na njegove
držače i pričvrstite sklop svjetla
pomoću vijaka.
8. Umetnite poklopac za vijke.
Svjetla za vožnju unatrag (4) u
zaklopnim vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
Page 283 of 353

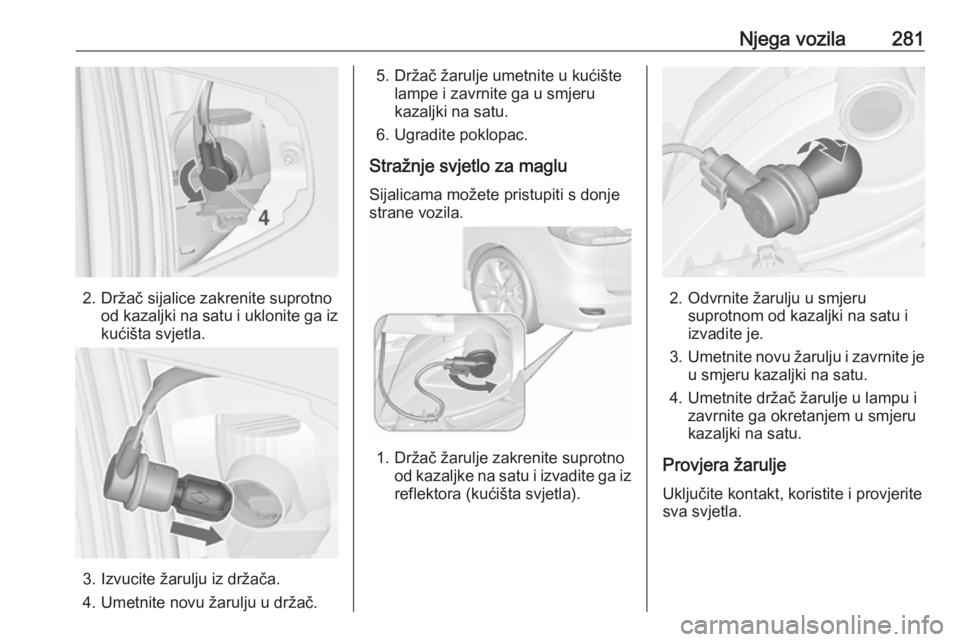

Njega vozila281
2. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite poklopac.
Stražnje svjetlo za maglu
Sijalicama možete pristupiti s donje
strane vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).
2. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.
Page 284 of 353

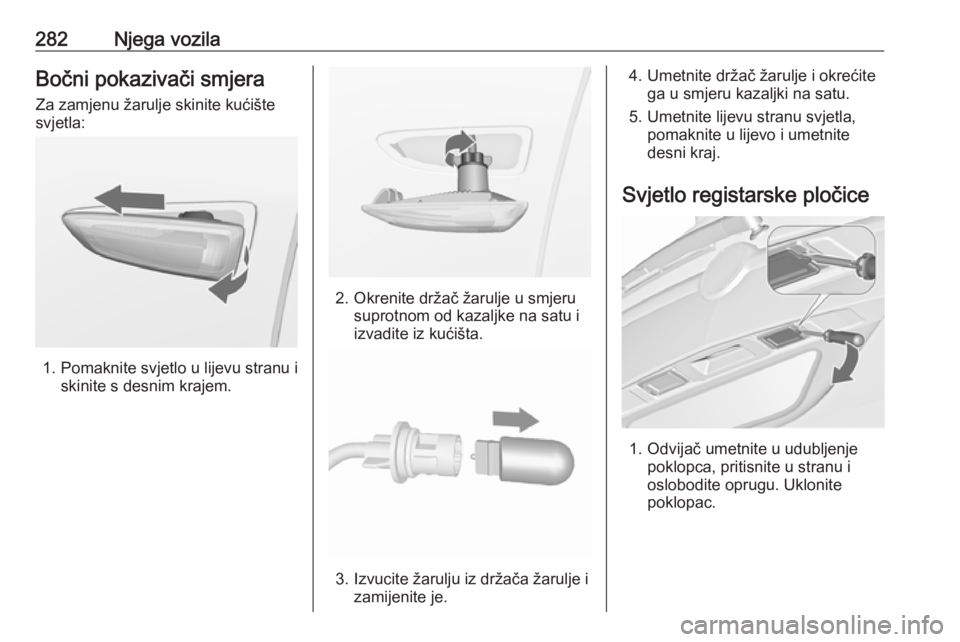

282Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
Page 285 of 353

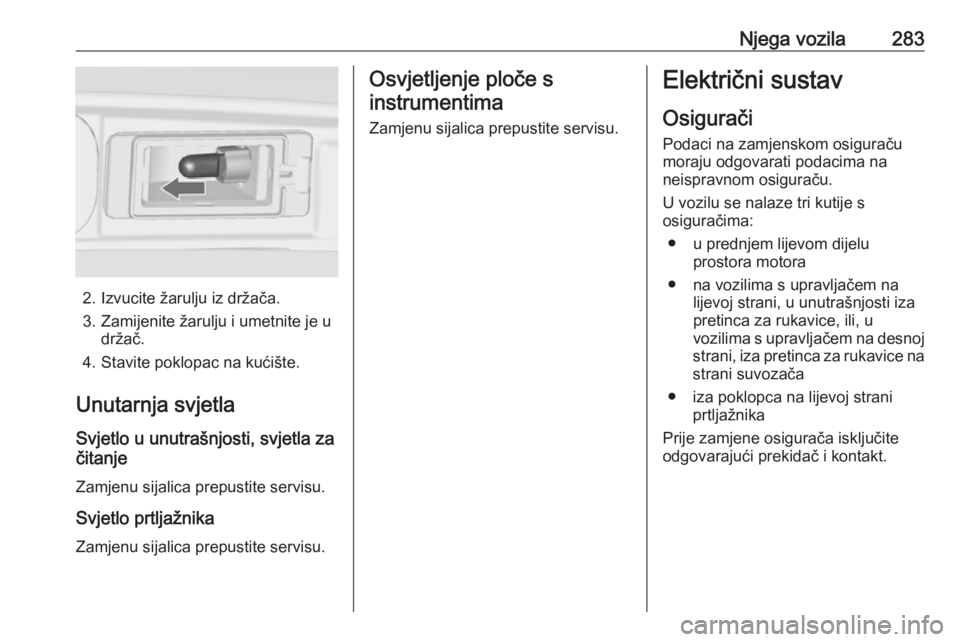

Njega vozila283
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na
strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Page 286 of 353

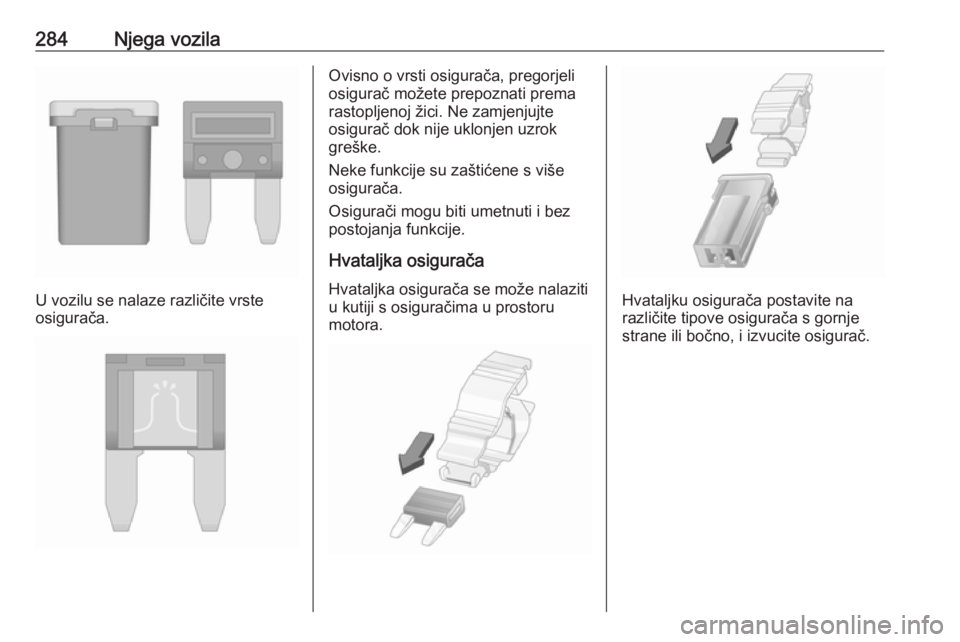

284Njega vozila
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Page 287 of 353

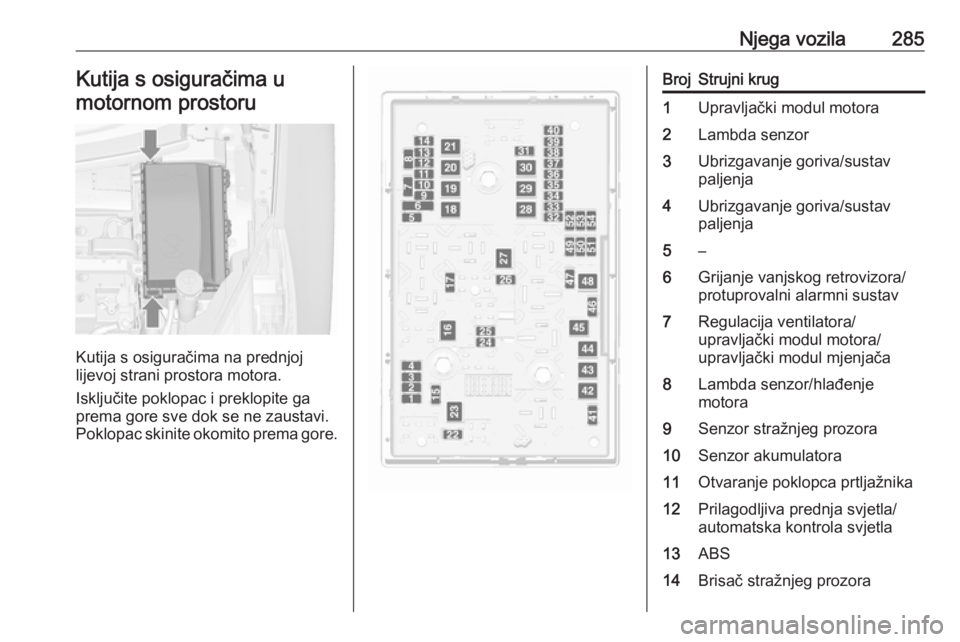

Njega vozila285Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
BrojStrujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje vanjskog retrovizora/
protuprovalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje
motora9Senzor stražnjeg prozora10Senzor akumulatora11Otvaranje poklopca prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozora
Page 288 of 353

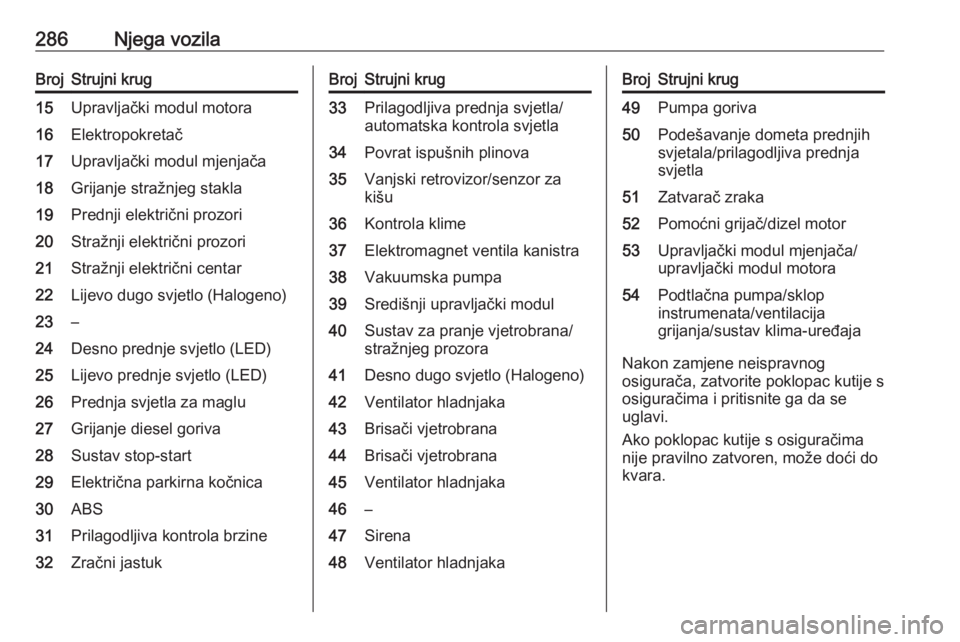

286Njega vozilaBrojStrujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23–24Desno prednje svjetlo (LED)25Lijevo prednje svjetlo (LED)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav stop-start29Električna parkirna kočnica30ABS31Prilagodljiva kontrola brzine32Zračni jastukBrojStrujni krug33Prilagodljiva prednja svjetla/
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor/senzor za
kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav za pranje vjetrobrana/
stražnjeg prozora41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBrojStrujni krug49Pumpa goriva50Podešavanje dometa prednjih
svjetala/prilagodljiva prednja
svjetla51Zatvarač zraka52Pomoćni grijač/dizel motor53Upravljački modul mjenjača/
upravljački modul motora54Podtlačna pumpa/sklop
instrumenata/ventilacija
grijanja/sustav klima-uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Page 289 of 353

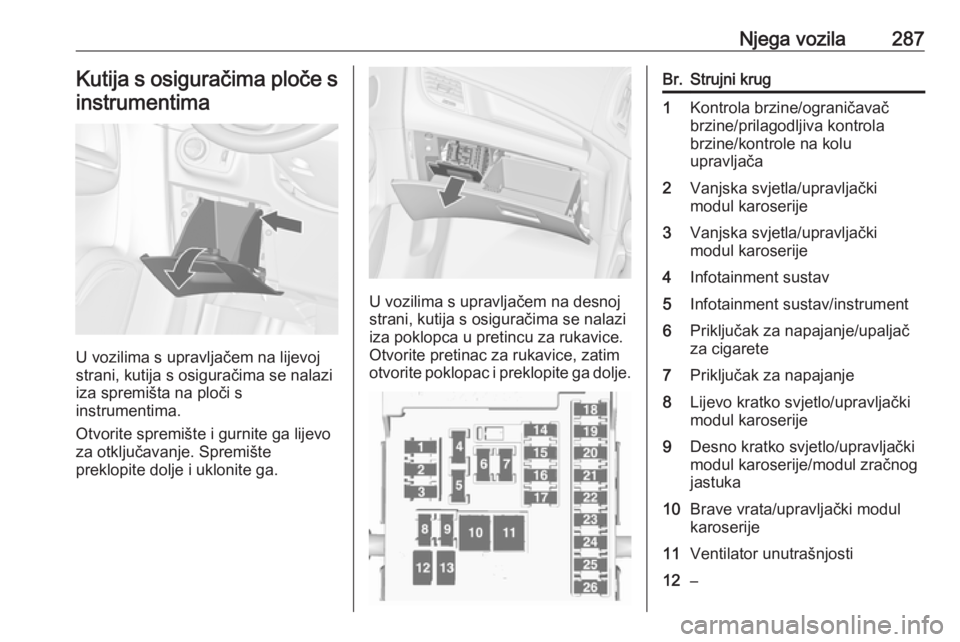

Njega vozila287Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Kontrola brzine/ograničavač
brzine/prilagodljiva kontrola
brzine/kontrole na kolu
upravljača2Vanjska svjetla/upravljački
modul karoserije3Vanjska svjetla/upravljački
modul karoserije4Infotainment sustav5Infotainment sustav/instrument6Priključak za napajanje/upaljač
za cigarete7Priključak za napajanje8Lijevo kratko svjetlo/upravljački
modul karoserije9Desno kratko svjetlo/upravljački
modul karoserije/modul zračnog
jastuka10Brave vrata/upravljački modul
karoserije11Ventilator unutrašnjosti12–
Page 290 of 353

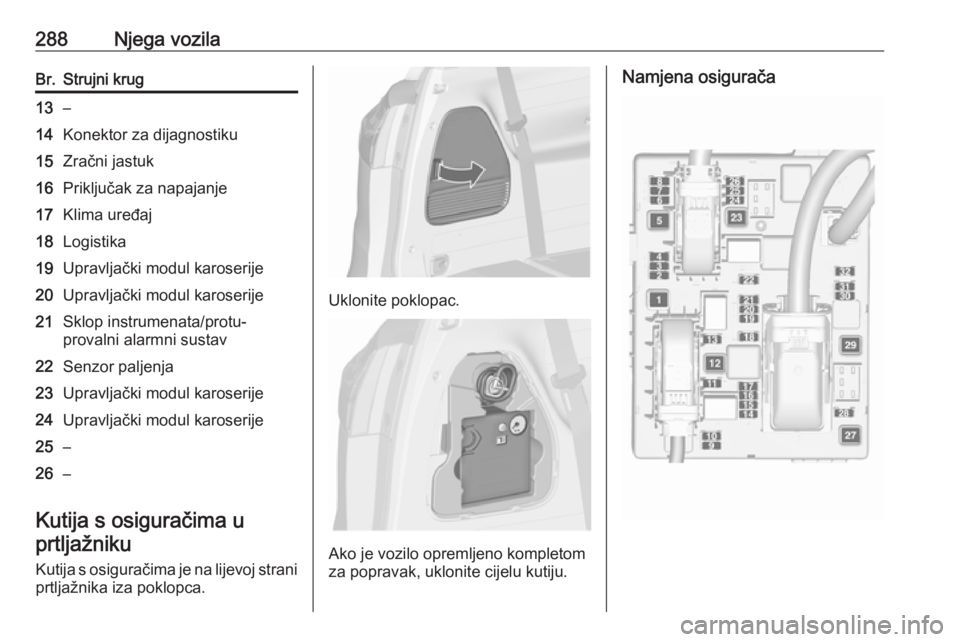

288Njega vozilaBr.Strujni krug13–14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata/protu‐
provalni alarmni sustav22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26–
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Ako je vozilo opremljeno kompletom
za popravak, uklonite cijelu kutiju.
Namjena osigurača
