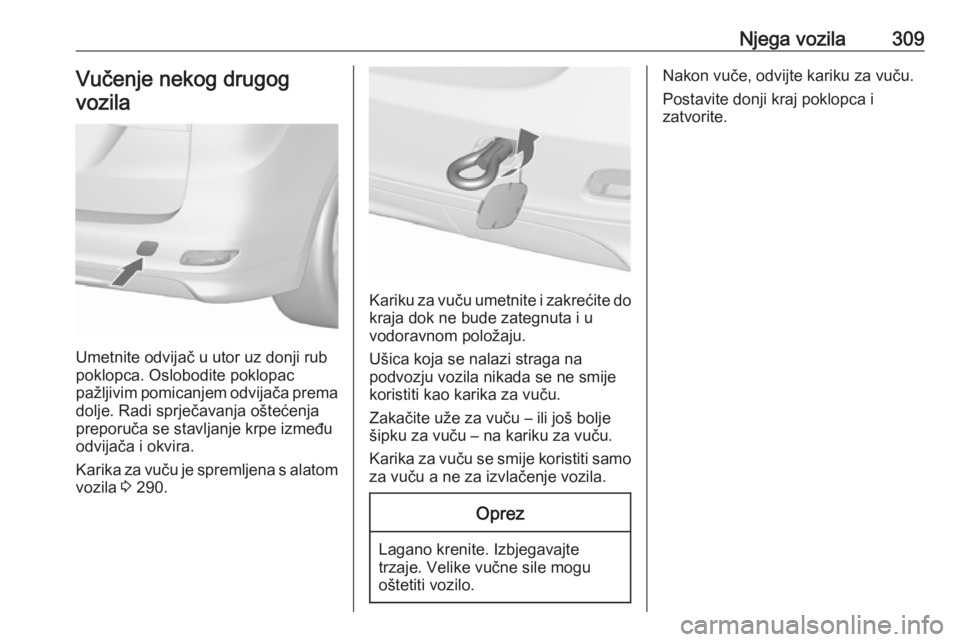

Njega vozila309Vučenje nekog drugog
vozila
Umetnite odvijač u utor uz donji rub
poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje. Radi sprječavanja oštećenja preporuča se stavljanje krpe između
odvijača i okvira.
Karika za vuču je spremljena s alatom vozila 3 290.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Postavite donji kraj poklopca i
zatvorite.
Page 312 of 353

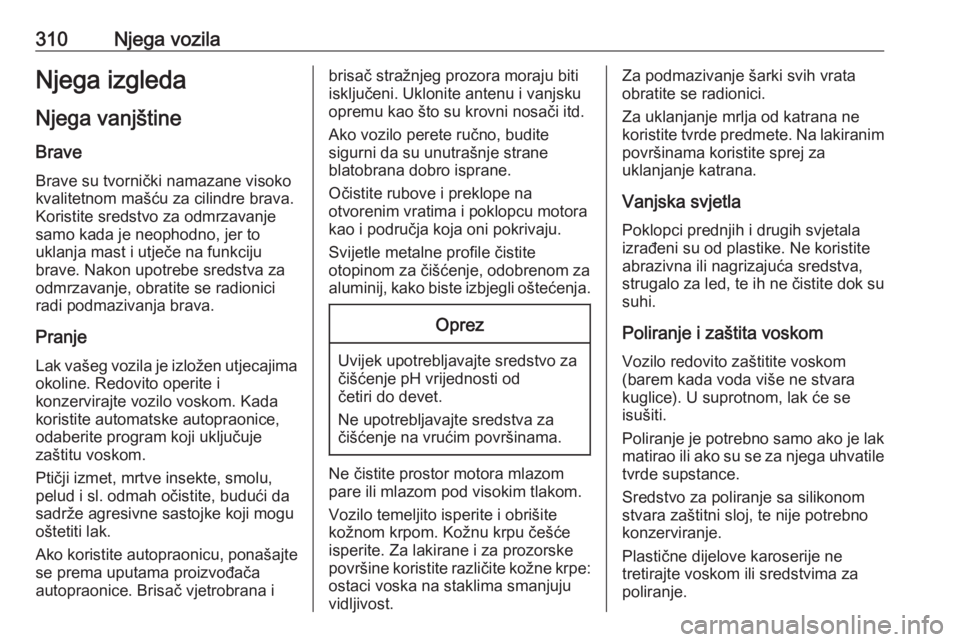

310Njega vozilaNjega izgleda
Njega vanjštine Brave Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava. Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje Lak vašeg vozila je izložen utjecajima okoline. Redovito operite i
konzervirajte vozilo voskom. Kada koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisač vjetrobrana ibrisač stražnjeg prozora moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora
kao i područja koja oni pokrivaju.
Svijetle metalne profile čistite
otopinom za čišćenje, odobrenom za
aluminij, kako biste izbjegli oštećenja.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti od
četiri do devet.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
površine koristite različite kožne krpe: ostaci voska na staklima smanjuju
vidljivost.
Za podmazivanje šarki svih vrata
obratite se radionici.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim
površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su
suhi.
Poliranje i zaštita voskom
Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak će se
isušiti.
Poliranje je potrebno samo ako je lak matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.
Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.
Page 313 of 353

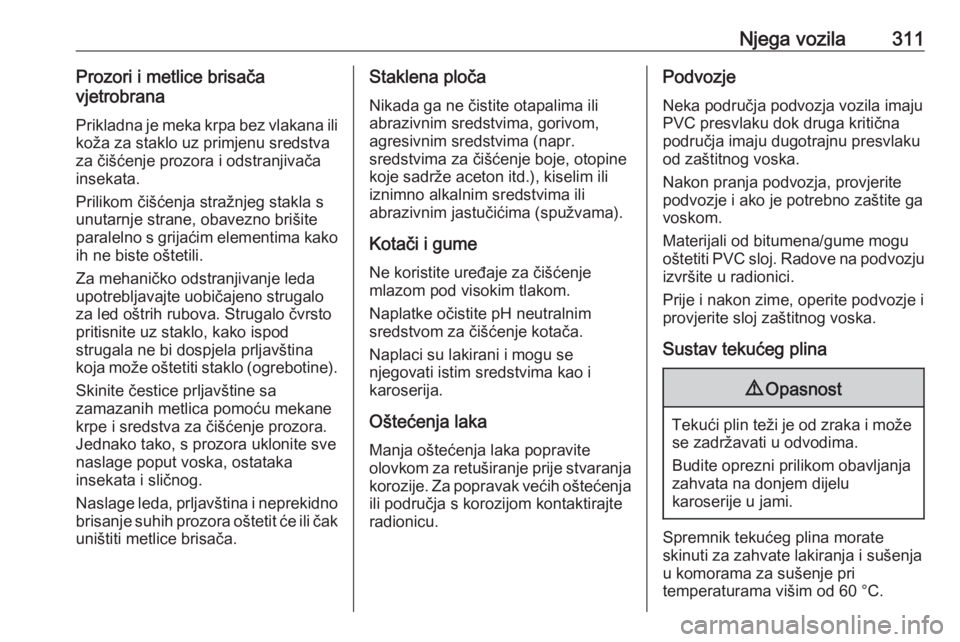

Njega vozila311Prozori i metlice brisača
vjetrobrana
Prikladna je meka krpa bez vlakana ili
koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto
pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Skinite čestice prljavštine sa
zamazanih metlica pomoću mekane
krpe i sredstva za čišćenje prozora.
Jednako tako, s prozora uklonite sve naslage poput voska, ostataka
insekata i sličnog.
Naslage leda, prljavština i neprekidno brisanje suhih prozora oštetit će ili čak
uništiti metlice brisača.Staklena ploča
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (napr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim jastučićima (spužvama).
Kotači i gume Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.
Oštećenja laka Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.Podvozje
Neka područja podvozja vozila imaju PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na podvozju
izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.
Sustav tekućeg plina9 Opasnost
Tekući plin teži je od zraka i može
se zadržavati u odvodima.
Budite oprezni prilikom obavljanja
zahvata na donjem dijelu
karoserije u jami.
Spremnik tekućeg plina morate
skinuti za zahvate lakiranja i sušenja
u komorama za sušenje pri
temperaturama višim od 60 °C.
Page 314 of 353

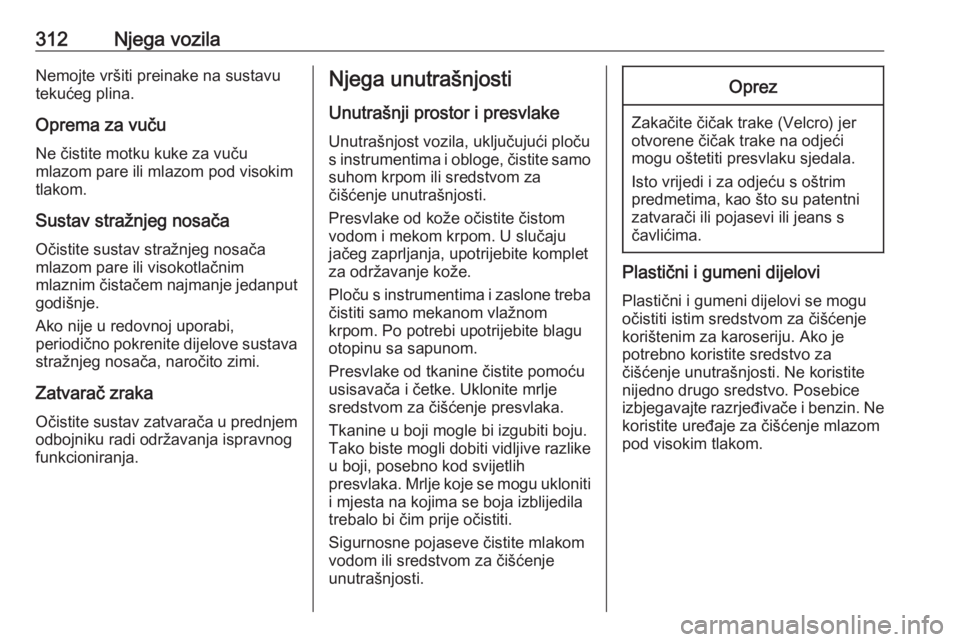

312Njega vozilaNemojte vršiti preinake na sustavu
tekućeg plina.
Oprema za vuču Ne čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim
tlakom.
Sustav stražnjeg nosača Očistite sustav stražnjeg nosača
mlazom pare ili visokotlačnim
mlaznim čistačem najmanje jedanput
godišnje.
Ako nije u redovnoj uporabi,
periodično pokrenite dijelove sustava
stražnjeg nosača, naročito zimi.
Zatvarač zraka
Očistite sustav zatvarača u prednjem
odbojniku radi održavanja ispravnog
funkcioniranja.Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Presvlake od kože očistite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet za održavanje kože.
Ploču s instrumentima i zaslone treba
čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.
Page 315 of 353

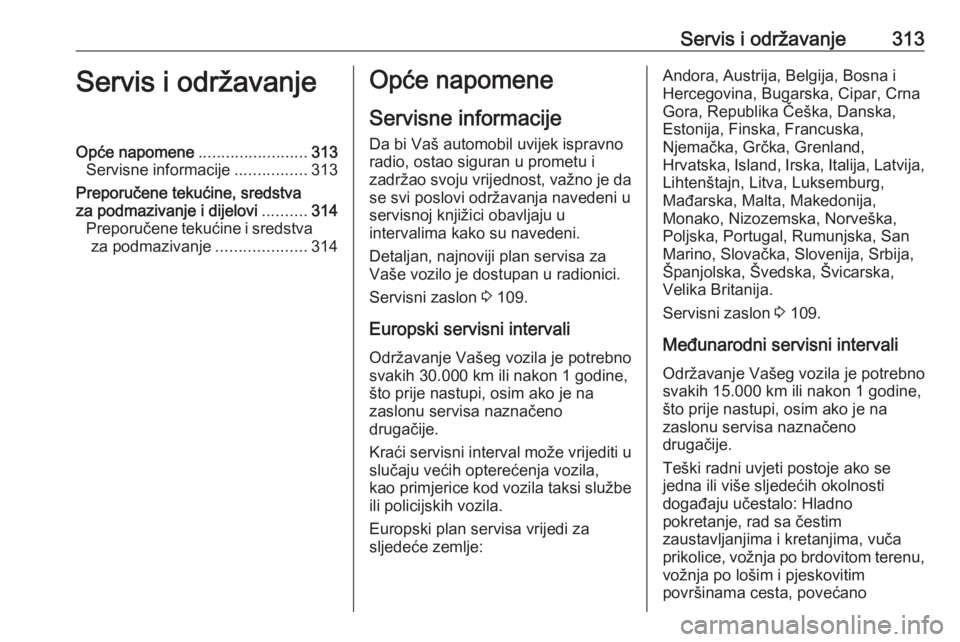

Servis i održavanje313Servis i održavanjeOpće napomene........................313
Servisne informacije ................313
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........314
Preporučene tekućine i sredstva za podmazivanje ....................314Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi poslovi održavanja navedeni u
servisnoj knjižici obavljaju u
intervalima kako su navedeni.
Detaljan, najnoviji plan servisa za
Vaše vozilo je dostupan u radionici.
Servisni zaslon 3 109.
Europski servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija,
Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 109.
Međunarodni servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 15.000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
vožnja po lošim i pjeskovitim
površinama cesta, povećano
Page 316 of 353

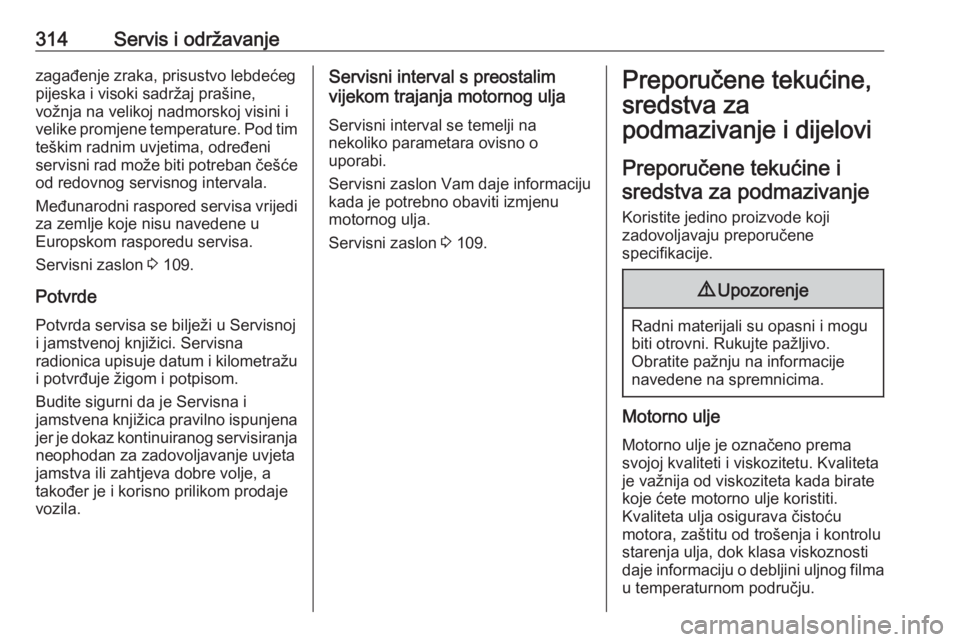

314Servis i održavanjezagađenje zraka, prisustvo lebdećegpijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 109.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.Servisni interval s preostalim
vijekom trajanja motornog ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje informaciju
kada je potrebno obaviti izmjenu
motornog ulja.
Servisni zaslon 3 109.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoznosti
daje informaciju o debljini uljnog filma u temperaturnom području.
Page 317 of 353

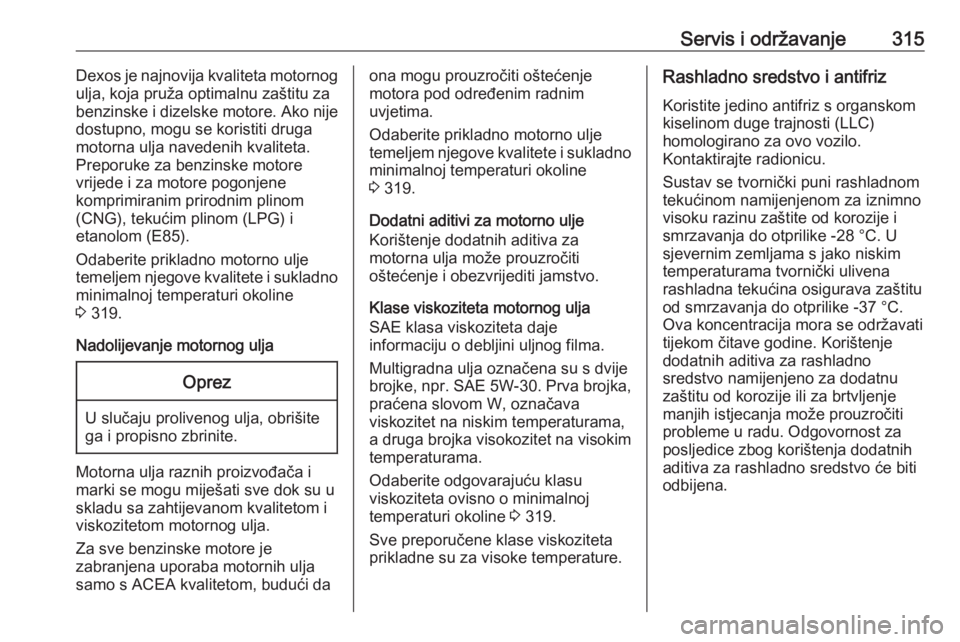

Servis i održavanje315Dexos je najnovija kvaliteta motornog
ulja, koja pruža optimalnu zaštitu za
benzinske i dizelske motore. Ako nije
dostupno, mogu se koristiti druga
motorna ulja navedenih kvaliteta.
Preporuke za benzinske motore
vrijede i za motore pogonjene
komprimiranim prirodnim plinom
(CNG), tekućim plinom (LPG) i
etanolom (E85).
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 319.
Nadolijevanje motornog uljaOprez
U slučaju prolivenog ulja, obrišite
ga i propisno zbrinite.
Motorna ulja raznih proizvođača i marki se mogu miješati sve dok su uskladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Za sve benzinske motore je
zabranjena uporaba motornih ulja
samo s ACEA kvalitetom, budući da
ona mogu prouzročiti oštećenje
motora pod određenim radnim
uvjetima.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 319.
Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigradna ulja označena su s dvije
brojke, npr. SAE 5W-30. Prva brojka,
praćena slovom W, označava
viskozitet na niskim temperaturama,
a druga brojka visokozitet na visokim
temperaturama.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 319.
Sve preporučene klase viskoziteta
prikladne su za visoke temperature.Rashladno sredstvo i antifriz
Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.
Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno visoku razinu zaštite od korozije ismrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Page 318 of 353

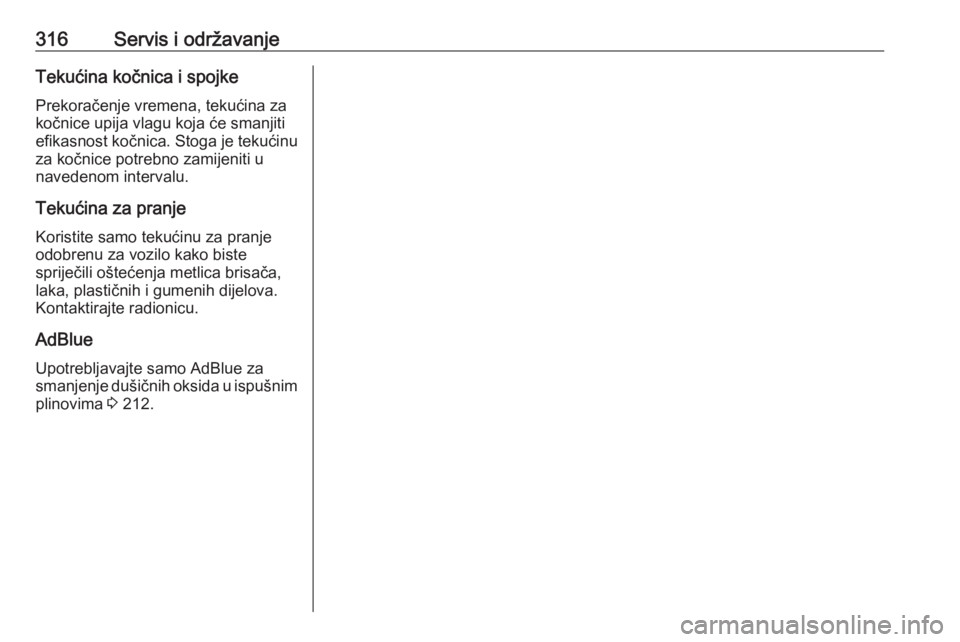

316Servis i održavanjeTekućina kočnica i spojke
Prekoračenje vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu za kočnice potrebno zamijeniti u
navedenom intervalu.
Tekućina za pranje
Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača,
laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.
AdBlue Upotrebljavajte samo AdBlue zasmanjenje dušičnih oksida u ispušnim
plinovima 3 212.
Page 319 of 353

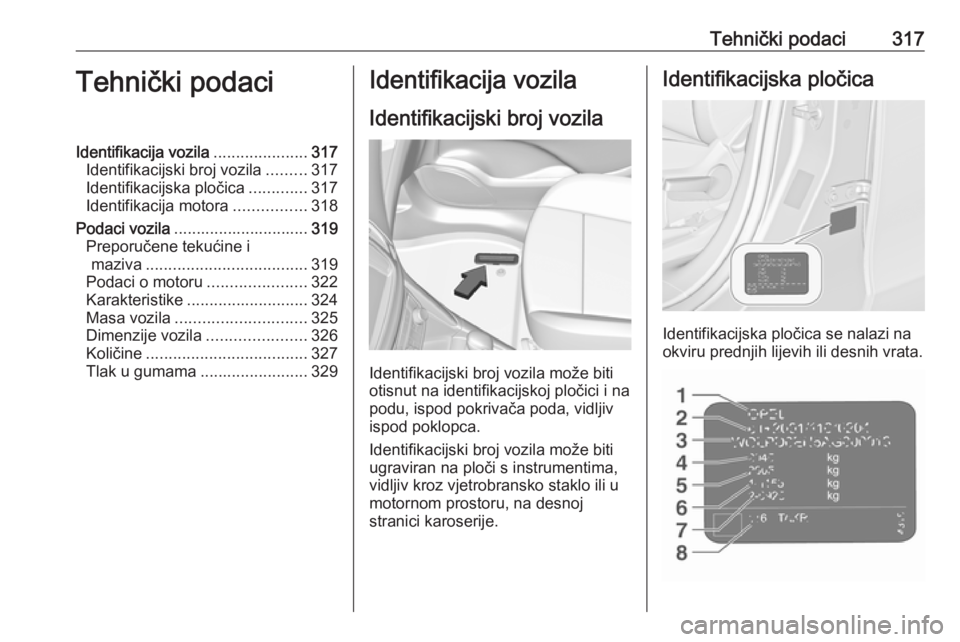

Tehnički podaci317Tehnički podaciIdentifikacija vozila.....................317
Identifikacijski broj vozila .........317
Identifikacijska pločica .............317
Identifikacija motora ................318
Podaci vozila .............................. 319
Preporučene tekućine i maziva .................................... 319
Podaci o motoru ......................322
Karakteristike ........................... 324
Masa vozila ............................. 325
Dimenzije vozila ......................326
Količine .................................... 327
Tlak u gumama ........................329Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila može biti
otisnut na identifikacijskoj pločici i na
podu, ispod pokrivača poda, vidljiv ispod poklopca.
Identifikacijski broj vozila može biti
ugraviran na ploči s instrumentima,
vidljiv kroz vjetrobransko staklo ili u
motornom prostoru, na desnoj
stranici karoserije.
Identifikacijska pločica
Identifikacijska pločica se nalazi na
okviru prednjih lijevih ili desnih vrata.
Page 320 of 353

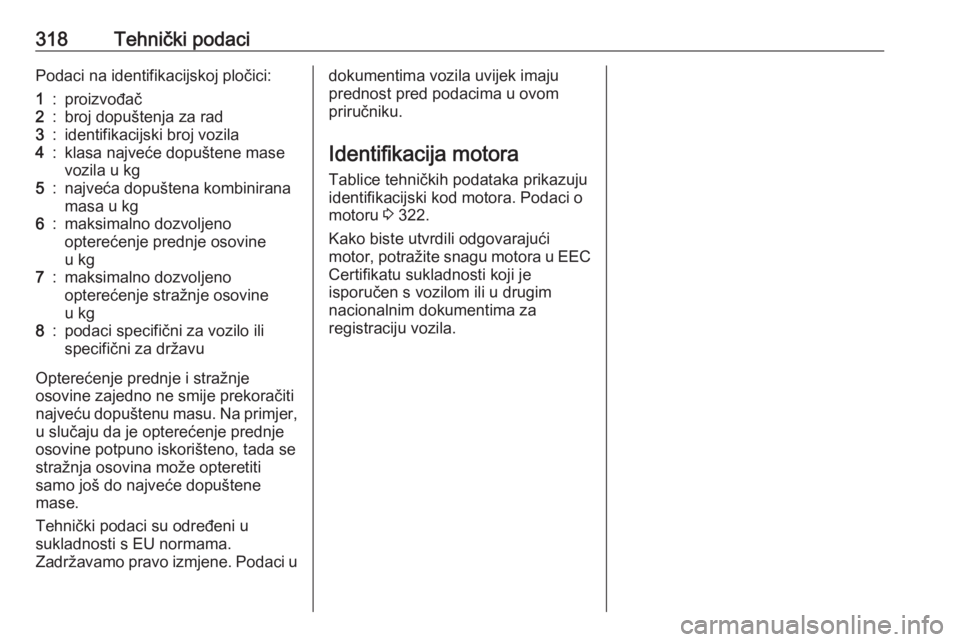

318Tehnički podaciPodaci na identifikacijskoj pločici:1:proizvođač2:broj dopuštenja za rad3:identifikacijski broj vozila4:klasa najveće dopuštene mase
vozila u kg5:najveća dopuštena kombinirana
masa u kg6:maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:maksimalno dozvoljeno
opterećenje stražnje osovine
u kg8:podaci specifični za vozilo ili
specifični za državu
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje
osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u
dokumentima vozila uvijek imaju prednost pred podacima u ovom
priručniku.
Identifikacija motora
Tablice tehničkih podataka prikazuju
identifikacijski kod motora. Podaci o
motoru 3 322.
Kako biste utvrdili odgovarajući
motor, potražite snagu motora u EEC Certifikatu sukladnosti koji je
isporučen s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
